Шилкин

Номер патента: 1367153

Опубликовано: 15.01.1988

Авторы: Александров, Романовский, Шилкин

МПК: H03K 23/64

Метки: деления, делитель, дробным, коэффициентом, частоты

...- число циклов деления с коэффициентом Б+1.Последовательность установки коэф. фициентов деления Б и Б+1 определяется последовательностью управляющих импульсов, поступающих на управляющий вход блока 1 с выхода регистра 5; вид указанной последовательности импульсов определяется кодом на вы ходе устройства 8.Допустим, что в блоке 7 установлен код п-го адреса устройства 8. С этого момента начинается выборка кода, хранящегося в устройстве 8 по указанному адресу. С появлением сле 8657 + 213010 787.10001 Таким образом, быстродействие устройства определяется быстродействием одного триггера регистра. Формула изобретения Делитель частоты с дробным коэффициентом деления, содержащий блок блокировки одного импульса, тактовый вход которого соединен...

Номер патента: 1366993

Опубликовано: 15.01.1988

Авторы: Васин, Венгерский, Михайлов, Харитонов, Чучеров, Шилкин

МПК: G05B 23/02

Метки: объектов, состояния

...частоты, управляемыйвходным напряжением, выполнен по известной схеме на операционном усилителе 61 и таймере 62.Выходная частота подается на элемент 63 типа ЗИ, управляющее напряжение - на неинвертирующий вход операционного усилителя 61.С приходом измерительного импульса на входы элемента 63, элемента ббтипа ЗИ и элемента 69. типа ИЛИ-НЕ.,триггер 71 сбрасываетсяв "О".Управляющий импульс, поступившийна вход блока б через элемент 66сбрасывает в "0" счетчик 64 и регистр65 и через элемент 67 типа 2 ИЛИ переводит триггер 68 в "1". Триггер 681366993 Второй импульс через элемент 91 иэлемент 79 типа 2 И или элемент 80 типа 2 И (в зависимости от состояниядешифратора 74) проходит на выходблока (управляющий импульс) и одновременно переводит...

Номер патента: 1357986

Опубликовано: 07.12.1987

Авторы: Грудин, Найденко, Остудин, Рыбкин, Трубачев, Шилкин

МПК: G06K 11/06

Метки: графической, информации, координат, считывания, съемник, устройства

...в устройствах считывания графической ин; формации,Цель изобретения - повышение разрешающей способности при считыванииграфической информации.На фиг,1 представлена конструкциясъемника, разрез, на фиг.2 - схемарасположения датчиков ускорения съемника координат.Съемник координат (фиг.1) содержит корпус 1, наконечник 2 конической формы, пишущий элемент 3, датчики .4 ускорения, выполненные в видеплоских пьезоэлектрических пластин,датчик 5 давления, закрепленные напьезоэлектрических пластинах б инерционные элементы 7, фиксирующие плоские пружины 8 и выводы 9, соединенные с датчиками 4 и 5. Коническийнаконечник 2 соединен с корпусом 1съемника через резьбовое соединение10. Разъем 11 обеспечивает возможность поворота наконечника 2 относительно...

Номер патента: 1346122

Опубликовано: 23.10.1987

Авторы: Красноперов, Лоренцев, Саков, Шилкин

МПК: A23N 12/02

Метки: волокнистых, мойки

...режущую кромку 10 с углом двусторонней заточки о, равным 75120 в зависимости от вида и состояния исходного, материала. Внутри барабана 1 на подвесках смонтировандуширующий коллектор 11Устройство работает следующим образом,Через душирующий коллектор 11 вовнутрь перфорированного барабана 1подают воду или водный раствор. Одновременно включают привод 7, которыйчерез ролик 6 и обойму 4 приводит вовращение перфорированный барабан 1.Волокнистый материал, например морские водоросли, питателем 3 непрерывно загружают во внутреннюю полостьбарабана 1 слоем высотой 200-250 мм.Транспортирующий шнек 8 вращающегося барабана 1 начинает поступательноперемещать слой водорослей в заданном режиме. При этом стенка вращающегося барабана 1 вместе с...

Номер патента: 1325450

Опубликовано: 23.07.1987

Авторы: Александров, Шилкин

МПК: G06F 1/02, G06G 7/26

Метки: генератор, периодического, сигнала

...содержит генераторимпульсов, счетчик 2, умножитель 3, цифровой сумматор 4, запоминающее устройство 5, параллельные регистры 5 61-6, сумматор 7, распределитель 8 импульсов, схему 9 сравнения, цифроаналоговые преобразователи 10 -10, шину 11 задания фазы, шину 12 задания периода, шину 13 задания шага 20 аппроксимации, выход 14.Генератор работает следующим образом.С поступлением импульса на вход счетчика 2 на его выходах Формируется цифровой код, который поступает одновременно.на умножитель 3 и распределитель 8. С выхода умножителя 3 результат умножения на некоторую константу поступает на вход суммато ра 4 и схему 9 сравнения. Если результат умножения больше или равен некоторой константе, на счетчик 2 поступает сигнал сброса. После...

Номер патента: 1299915

Опубликовано: 30.03.1987

Авторы: Линецкая, Мельников, Павлов, Поморцева, Шилкин

МПК: B65G 53/40, F23J 1/02

Метки: загрузочное, пневмотранспортной, сыпучего, установки

...соответствующего разгрузочногопатрубка и установлены на уровнеаэрационной камеры 3 с возможностьювертикального поворота. При этомпластины 9 и направляющие полки 10 выполиены с длиной, меньшей сбответственно половины ширины загрузочного патрубка 2 и ширины разгрузочного патрубка (4 или 5) в их поперечных сечениях. 50Материал (зола) подается в корпус1 через загрузочный патрубок 2. Аэрирующий агент - воздух через аэрационную камеру 3 подается под пористоеднище 7, 8 каждой части устройства 55и приводит в псевдоожиженное состояние находящийся здесь слой золы. Навзвешенные частицы золы действуютдве силы: гравитационная и подъемная 15 2сила воздушной струи, Сила струи, выходящей под углом из жалюзи днища 7, 8, раскладывается на две...

Номер патента: 1291415

Опубликовано: 23.02.1987

Авторы: Белашов, Гончаров, Шилкин

МПК: B28B 1/093

Метки: бетонных, пневматический, пригруз, смесей, формам

...108 ОПИСАНИЕ ИЗОБРЕТЕНИ ВТОРСЯОМУ СВИДЕТЕЛЬСТВУ УДАРСТВЕННЫИ НОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(о 7) 11 зс)с).)сс.,1 с )Иоситс 5 к Об.111 сти цроИЗВО,1 СТИ 11 )С 1 сиИЬХЖЕ.СЗОбСТОИИЫХ ц.ИТ сплошных и со сквозными проемами, которые образуются пустотообразователями форм. Цель изобретения повышение качества изделий за счет обеспечения однородной плотцости по толщине при формовации изделий с переменным по высоте поперечцым сечением. Это достигается помещецием вовнутрь соединенной с атмосферой зластичцой оболочки пневматического пригруза, цепосредственцо контактирующей с бетонной поверх пастью, секций пневмокамср 5, скреплецных между собой и находящихся под давлением сжатого воздуха. Зластичцая оболочка прикрепляется к съемцой оцорцой...

Номер патента: 1274688

Опубликовано: 07.12.1986

Авторы: Абрамян, Захарова, Медведев, Соколов, Шанина, Шилкин

МПК: A61K 45/06, A61P 11/00, A61P 31/00 ...

Метки: лечения, острых, пневмоний

...в поря)ксццое легкое, а именно )н)ложсние цас.оТЗСТ(ТВСНЦО ПОРЯЖС)1)ОЙ СТОРОНЕ, црц дц) хсторон нем поражении в нижних с ГДС.,1;)Х . ЦО.ОЛ(ЬН ИС ЦЯ СНИЦ( С Ц РИ НОД- цгЙ ГОЛОВОЙ./пи(ер. Еэольной К., 55 лет цостуцил с жалобами цс 1 бО; и В Г 1)дной клссткс с,ева ЦРИ,)1 ХЯН ИИ, СУ ХОЙ ЧЯСТЫЙ КЗЦ(,1 Ь, СЛс 100 СТЬ потливость. Ирц поступлении -- состояние срс,иси тяжссти. Кожные 1 Окзовь) бледные, гццсрсми .1 ица. Ь 1 Дв, 1. Грудная клетка 1)равильцой формы, пязЬцяция грудной клетки сбсзог)ссзнецца. Г 1 еркуторцо-лсгоццый звук, сц)рявя и слева ниже угла лопатки цритуплсцис церкуторного звука. АускультятивцоВсзикулярцос дыхание, слева ниже угла лопатки Ослабленное, влажные мслко- и сред)еуз)яр)а)ть)с хрипы, справа -- нсбольшос количество...

Номер патента: 1261811

Опубликовано: 07.10.1986

Авторы: Шахраев, Шилкин

МПК: B60P 3/07

Метки: автомобиля, крепления, средстве, транспортном

...кулачки 25 установлены подвижно в радиальном направлении отверстиями 28 на штифтах 29, закрепленных в цилиндрической опорной втулке 9. Штифты предохраняют дополнительные кулачки 25 от смещения в тангенциальном направлении относительно опорной втулки по Т-образным пазам.Высота кулачков 13 занижена по сравнению с высотой дополнительных кулачков 25. Рабочие поверхности кулачков 25, взаимодействующие с соответствующими цилиндрическими поверхностями двуплечих раздвижных Г-образных лап, снабжены рифлениями 30, выполненными с треугольным профилем в сечении.Закрепляют автомобиль следующим образом.Предварительно сближают Г-образные лапы 2 и 3 захыта и вводят его в отверстие диска колеса. Пружины 10 разводят Г-образные лапы до...

Номер патента: 1259501

Опубликовано: 23.09.1986

Авторы: Гончаров, Полищук, Чайко, Шилкин

МПК: H04J 1/16

Метки: аппаратуры, многодиапазонной, приемных, радиоканалов, чувствительности

...и не попадает на вход усилителя 8. Полупериод, которым диод закрывается, вьделяется на резисторе 5, так как диод амплитудного детекто-. ра 7 в закрытом состоянии расшунтирует резистор 5. Вьделенная огибающая контрольного сигнала через Фильтр 10 попадает на вход усилителя 8 и усиливается. Соотношение сигнал/шум приемного радиоканала 6 измеряется с1помощью индикатора 9.,На входе усилителя 8 включается фильтр 1 О, исключающий возможность попадания контрольного сигнала на вход этого усилителя. Это очень важно, так как попадание на вход усилиФ О 15 20 25 30 35 40 теля 8 контрольного сигнала вызывает появление эффекта паразитного детектирования этого сигнала, а следовательно, появление ложной информации о работоспособности приемного...

Номер патента: 1249620

Опубликовано: 07.08.1986

Авторы: Войтов, Зубащенко, Лотар, Маранцман, Шилкин, Шкловский

МПК: H01F 7/18

Метки: включения, механизма, форсированного, электромагнитного

...постоянным током может подключаться, например, с помощью управляющего контакта 11,Напряжение вторичной обмотки 1 силового трансформатора выбирается .,10 15 20 25 30 35 питание номинальным напряжением.Устройство просто в реализации, неимеет дополнительных источниковпотерь. 1 ил. из расчета обеспечения номинальных величин напряжения и тока,требуемых данным электромагнитным устройствам.Устройство работает следующим образом сВ момент подключения электромагнитного механизма 10 к выходу источника питания, например, управляющим контактом 11, одновременно запускается времязадающий элемент 9,время выдержки которого соответствует необходимому времени форсировки. В результате на управляющие электроды тиристоров 7 и 8 в течение времени выдержки...

Номер патента: 1247351

Опубликовано: 30.07.1986

Авторы: Андрианов, Кравцова, Попелюх, Смыков, Талавира, Шилкин

МПК: C02F 5/10

Метки: накипеобразования, предотвращения

...следующий, мас. 7:Лизин 1, 5-1,6Гистидин 0,5-0,6Аргинин 0,9-1,2Цистин 6,5 - 6,640АспаргиноваякислотаМетионинТреонинСерии45ГлутаминоваякислотаПролинГлицинОланин50ЛейцинИзолейцинДийодтирозинфенилаланин Моносахаридный состав углеводов,мас, 7:ГлюкозаГалактоза 1еПредотвращение накипеобразования при введений указанного продукта обусловлено образованием водораство 2+ йь римых комплексов с ионами Са и МяСпособ осуществляют следующим образом,Исследуемую жидкость обрабатывают путем введения отходов переработки водоросли РЬУ 11 орйога пегчояа в количестве 0,07-0,147 в расчете на белковые вещества. Приготовленные таким образом растворы упаривают в стеклянных емкостях (7200 мЛ) при термостатировании. По мере упаривания в емкости добавляют по 20-50...

Номер патента: 1247329

Опубликовано: 30.07.1986

Авторы: Ловков, Шилкин

МПК: B65G 39/06

Метки: конвейера, ленточного, ролик

...поддействием пружины 6 и эластичного цилиндрического корпуса 7, выполненного,например, из материала подобного материалу ленты конвейера,Упругие пластины 3 выполнены дугообразными, При этом их внешние концы8 закреплены на уголковых сегментах9 обода, а внутренние концы 10 - наступицах 11, в которых запрессованы ЗОподшипники 12. Внутренние концы 10ролика имеют дополнительные дугообразные упругие пластины 13 со свободными .концами 14, расположенными под внешними концами 8 основных дугообразныхупругих пластин с зазором.Эластичный корпус ролика находится в постоянном натяжении за счетпружины 6 и жестко скреплен с обо-дами, 40Полуось 1 на внутреннем торцеимеет резьбовое отверстие, в котороевворачивается полуось 2, выполненнаяв виде винта....

Номер патента: 1224303

Опубликовано: 15.04.1986

Авторы: Бойдык, Грицаенко, Замбриборщ, Шилкин

МПК: C08B 37/12

Метки: студнеобразователя

...бане. Получают 1,0 г агароида,что соответствует 17,77 выхода агароида по отношению к исходной навеске водоросли, взятой для выделения филлофорина. Техно-химические характеристики полученного образца агароида приведены в таблицеОставшийся после отделения осадка полисахаридов раствор упаривают 224303 гцо концентрации сухих веществ 547,озатем сжигают при 900 С в течение4 мин. Полученный плав охпаждают,растворяют в воде, получают раствор,содержащий 8 г-ионов натрия в 1 литре и подвергают его электродиализучерез ионселективные мембраны приплотности тока 140 мА/см в течение2,5 ч, В результате получают раствор1 О едкого натра. Степень регенерациисоставляет 783 по отношению к щелочи,содержащейся в отходах.П р и м е р 2. Аналогично...

Номер патента: 1211693

Опубликовано: 15.02.1986

Авторы: Клебанов, Шилкин

МПК: G05B 19/18

Метки: программного

...деления первойсекции блока 4, подключены к установочным входам счетчика 2. Числоинформационных выходов второй секции блока 4 равно максимальному числу объектов на одном из пунктов Элементы И 6 предназначены для формирования сигналов записи в регистры 5.Устройство работает следующим образом.Тактовые импульсы генератора 1поступают на вычитающий вход счетчика 2. Импульс переноса счетчика 2поступает на входы элементов И 6-8и суммирующий вход счетчика 3 Припоявлении импульса переноса происходит схема состояния всего устройства.При этом в регистры 5 производится запись новой информации, присутствующей на их информационныхвходах. Запись информации осуществляется только в тот регистр 5,к которому подключен элемент И 6,открытый разрядом...

Номер патента: 1205131

Опубликовано: 15.01.1986

Авторы: Васин, Венгерский, Михайлов, Соловьев, Ткаченко, Шилкин

МПК: G05B 23/00

Метки: аварийных, объектов, распознования, состояний

...аварийного состояния или подМножество пересекающихся классов, к которым принадлежит данное описание, из условия совпадения признаков описания с признаками описаний классов в матрице, Такими описаниями для рассмотренного примера являются описания состояний классов А, А, А АПроизводится переключение частоты регистрации измерительных сигналов на более высокую частоту)1 и процесс распознавания (регистрация измерительных сигналов, формирование признаков и описания состояния, сравнение признаков состояния с признаками эталонных описаний, выделение классов аварийных состояний) повторяется для частот регистрациидо тех пор, пока не будет выделен единственный класс, к которому принадлежит данное состояние объекта. При этом сравнение полученного...

Номер патента: 1188580

Опубликовано: 30.10.1985

Авторы: Васько, Смоляр, Ушеренко, Шилкин

МПК: G01N 3/56

Метки: износ, испытания

...соотношении 1,5:1 к диаметру окружности, на которой размещены гнезда дляобразцов и в соотношении 5,0-2,7:1к величине смещения осей вращениядержателя 1 и истирающего элемента 13. Направление вращения валовдержателя 1 и истирающего элемента 13 (в соответствии со схемойна фиг. 1) совпадают. Устройствоможет быть выполнено как с одноименным направлением вращения держателя и истирающего элемента, так ис разноименным. Истирающий элементможет быть выполнен из абразивногоматериала, а также в качестве него могут быть использованы абразивные круги для шлифованияУстройство работает следующим образом.При вращении держателя 1 и истирающего элемента 13 происходит периодическое взаимодействие (трение) каждого из образцов 2 с рабочей поверхностью...

Номер патента: 1183361

Опубликовано: 07.10.1985

Авторы: Бараб-Тарле, Богаковская, Гамарник, Коржан, Маранцман, Рашкович, Тростановский, Хинкус, Шилкин, Шкловский

МПК: B25J 11/00

Метки: автоматический, двухсторонней, комплекс, плоскошлифовальный

...низкие базы 8 служат для укладки заготовок, а высокие базы 9 - для укладки заготовок, обработанных с одной стороны. В зонах загрузки и разгрузки расположены соответственно подводящее 10 и отводящее 11 транспортные устройства. Промышленный робот 3 выполнен с тремя захватами: правый захват 12 предназначен для загрузки станка 1, т. е. укладки заготовок на низкую базу 8, средний захват 13 - для снятия заготовок с низкой базы 8, поворота- ее на 180 и укладки ее на высокую базу 9, левый захват 14 - для выгрузки детали со станка 1, т. е. снятия ее с высокой базы 9. Таким образом, правый захват 12 взаимодействует с низкой базой 8, а левый захват 14 - с высокой базой 9, средний захват 13 оснащен устройством 15 для поворота детали на 180 вокруг...

Номер патента: 1180150

Опубликовано: 23.09.1985

Авторы: Буйновский, Заварцев, Оконнишников, Шилкин

МПК: B22C 23/02, B25J 11/00

Метки: выплавляемым, изготовлении, крупногабаритных, литейных, манипулятор, моделям, нанесения, огнеупорных, покрытий, форм

...материалом выполняет ся в зависимости от типа пескосыпа.При применении пневматического пескосыпа после удаления излишков суспензии из внутренних глухих полос- тей модели и равномерного распределения слоя суспензии на поверхности выключается вращение шпинделя, и блок ходом тележки перемещается на позицию пескосыпа, Повторяются все движения, происходящие при об" мазке модели суспензией. Слой огнеупорного покрытия нанесен. Отключается вращение модели относительно штанги. Манипулятор отходит на позицию передачи блока в камеру сушки непосредственно либо через промежуточное устройство, например, с помощью приводной тележки.В случае использования механического пескосыпа блок вводится в рабочую камеру при вращении как штанги модельного...

Номер патента: 1162493

Опубликовано: 23.06.1985

Авторы: Галактионова, Миронов, Соловьев, Шилкин

МПК: A61L 2/14, B03C 3/38

Метки: воздуха, ионизации, помещениях

...подачами электрического потенциала выбираются в диапащоне 1-10 мин, Общая продолжительность подачи и отключения электрического потенциала для разных серий экспериментов составляет 20-60 мин.В ходе экспериментов проводятсяизмерения концентрации аэроионов с целью определения оптимальных режимов, при которых наблюдаются возможно большие концентрации легких аэро- ионов, Экспериментально установлено, что концентрация легких аэроионов при осуществлении этого способа может достигать 700-800 аэроионов обоих знаков в 1 см , Проведенные эксзперименты показывают, что такие концентрации легких аэроионов наблюдаются при следующих режимах; электри1162493 Время проше шее после 1 опе рации мин Операции цикла по последовательности Про- дол-...

Номер патента: 1156624

Опубликовано: 23.05.1985

Авторы: Бенкунский, Гордя, Кравцова, Смыков, Ставров, Шилкин

МПК: A23L 1/04

Метки: агароида, филлофоры

...кальция не должно быть менее 87-897 В соответствие с этим к полученному известковому молоку добавляют гидроксид натрия с таким расчетом, чтобы. массовое соотношение гидрооксидов кальция и натрия составляло 1:2-1:3Нейтрализованные водоросли промывают и направляют на экстракцию. Экстракцию осуществляют в две стадии, на первой из которых используют раствор агароида концентрации 0,4- 0,8%, а на второй - воду. Первую стадйю проводят при 95-100 С и рН 7,5- 8,0 в течение 15-30 мин, вторуюпри той же продолжительности при 90-100 С и ря 7,0-7,5.Для осуществления технологического.цикла полученный раствор агароида на второй стадии используют для . проведения первой стадии экстракции новой партии водорослей. Для отделения экстракта от остатков...

Номер патента: 1155477

Опубликовано: 15.05.1985

Авторы: Шахраев, Шилкин

МПК: B60P 3/07

Метки: автомобиля, крепления, средстве, транспортном

...установлен с некоторым зазором в наклонных направляющих 19 пазов втулок. Втулки 14 и 15 связаны с поворотной 20 осью 16 посредством резьбового соединения, причем одна втулка имеет левую резьбу, а другая - правую, которые взаимодействуют с соответствующей резьбой поворотной оси. Втулки 14 и 15 в свою очередь имеют на внутренних торцах выступы 21 и впадины 22, входящие друг в друга, и образующие зацепление. Цилиндрическая опорная втулка 9 захвата с обеих сторон закрыта торцовыми крышками 23, выполненными из упругодеформируемого мате риала. Каждая торцовая крышка снабжена сквозным центральным отверстием, через которое проходит поворотная ось 16 с установленными на ней втулками 14 и 15, причем концы поворотной оси с каждой стороны выходят...

Номер патента: 1145985

Опубликовано: 23.03.1985

Авторы: Лоренцев, Саков, Шилкин

МПК: A23L 1/337, A23N 12/02

Метки: водорослей

...жидкости, расположенными в верхней части наклонного дна. Угол установки перфорированного участка в пределах 75-105 выбран из условия: при значении угла более 105 живое сечение перфорированной перегородки уменьшается, что приводит к уменьшению ее пропускной способности моющей жидкости, а следовательно, к ограничению производительности устройства. При значении угла менее 75 масса водорослей циркулирует по ванне поступательно в потоке моющей жидкости и стремится занять свободное пространство между сплошными и перфорированными участками. Если поступательное движение осуществляется с малой скоростью то водоросли выносит. на дальний край перфорированного участка, где они перетираются о перфорацию и отводятся моющей жидкостью в канализацию и...

Номер патента: 1126519

Опубликовано: 30.11.1984

Авторы: Берг, Лесникова, Линецкая, Павлов, Поморцева, Шилкин

МПК: B65G 53/56

Метки: пневмотранспортной, распределитель, сыпучего, установки

...находится вертикальная труба 2, выполненная с расширяющимся сечением в средней части и сопряженным с ним постоянным сечением в ее нижней части. В нижней части корпуса расположено аэрирующее приспособление 3, разделенное на две половины с автономным подводом воздуха к каждой из них. Корпус выполнен с двойными боковыми наклонными стенками 4 и 5, образующими каналы 6 для подачи материала к окнам для выгрузки материала 7, либо 5 10 15 20 25 30 35 в различные магистрали аэрожелобов системы пневмотранспорта, либо параллельно в систему гидрозолоудаления (ГЗУ) и систему пневмозолоудаления (ПЗУ). В верхней части корпуса находятся патрубки 8 для отсоса транспортирующего воздуха после отделения его материала в сепарационной зоне 9. Перед...

Номер патента: 1120998

Опубликовано: 30.10.1984

Авторы: Ивашина, Михайлова, Никитин, Федоров, Шилкин

МПК: A61F 9/00

Метки: глазного, исследования, кровоснабжения, состояния, яблока

...артерию). После чего, медленно изменяя угол наклона датчика, получали четкий ультразвуковой сигнал артериального тона в сочетании со стабильными показателями линейной скорости кровотока слева, равной 12 см/с, производили графическую запись, затем производили пальцевую компрессию-надбровный гемодинамический тест-НГТ, конечных 5 10 15 20 25 30 35 40 45 ветвей внутренней сонной артерии (надблоковой и надглазничной), выходящих на кожу лба, Для этого большим пальцем производили умеренное сдавление (70-100 гр) кожи в области внутренних двух третей надбровной дуги в течение 6-8 с, фиксируя при этом на шкале прибора линейную скорость кровотока по надблоковой артерии, которая несет информацию о линейной скорости кровотока по внутренней...

Номер патента: 1118463

Опубликовано: 15.10.1984

Авторы: Аденин, Павлов, Федосеев, Шилкин

МПК: B21D 43/08

Метки: зону, ленточного, подачи, полосового, пресса, рабочую

...3 пресса 4.Тянущий узел содержит корпус 5, в котором размещен валок 6, соеди-ненный с механизмом прерывистого вращения (не показан), С корпусом 5 фпарнирно соединен рычаг 7 с верхним ,подающим валком 8 и механизм подъема.валка 8, состоящий из пружины 9, шпильки 10, гайки 11 и цилиндра 12 с поршнем 13. Толкакщий узел содер" жит корпус 14, с которым соединен валок 15, связанный с механизмом прерывистого вращения, (не показан).18463 4чика, взаимодействующего с поверхностью материала, в виде ролика 28,перемещение конца рычага 26 необхои" дийое для срабатывания микровыклю 5 чателя 27, не зависит от толщины материала полосы 40.После этого в нижнюю полость цилиндра 21 подают сжатый воздух, поршень 22 перемещается вверх, воздейО ствует на...

Номер патента: 1105730

Опубликовано: 30.07.1984

Авторы: Ведмидский, Головач, Коваленко, Супруненко, Шилкин

МПК: F23C 11/04

Метки: газогенератор, горения, пульсирующего

...камеры и подключенный к топливному соплу посредством патрубка,причем стенка подогревателя, размещенная напротив входного отверстияпатрубка, выполнена в виде упругой"мембраны, перекрывающей это отверстие,На фиг.1 изображен газогенератор,продольный разрез; на фиг.2 - се- Мчение А-А на фиг. 1.Газогенератор содержит камерусгорания с отсеком 2 воспламенения,в котором размещены запальник 3 итопливное сопло 4, Камера 1 сгораныя 55снабжена на выходе уголковым рассе".кателем 5 и заключена в кожух б собразованием каналов 7, подключенных к отсеку 2. Газогенератор снабжен также подогревателем 8 топлива, подключенным к топливному соплу 4 патрубком 9, причем стенка подогревателя 8, размещенная напротив входного отверстия 10 патрубка 9,...

Номер патента: 1056006

Опубликовано: 23.11.1983

Авторы: Вшивков, Шилкин

МПК: G01N 21/41

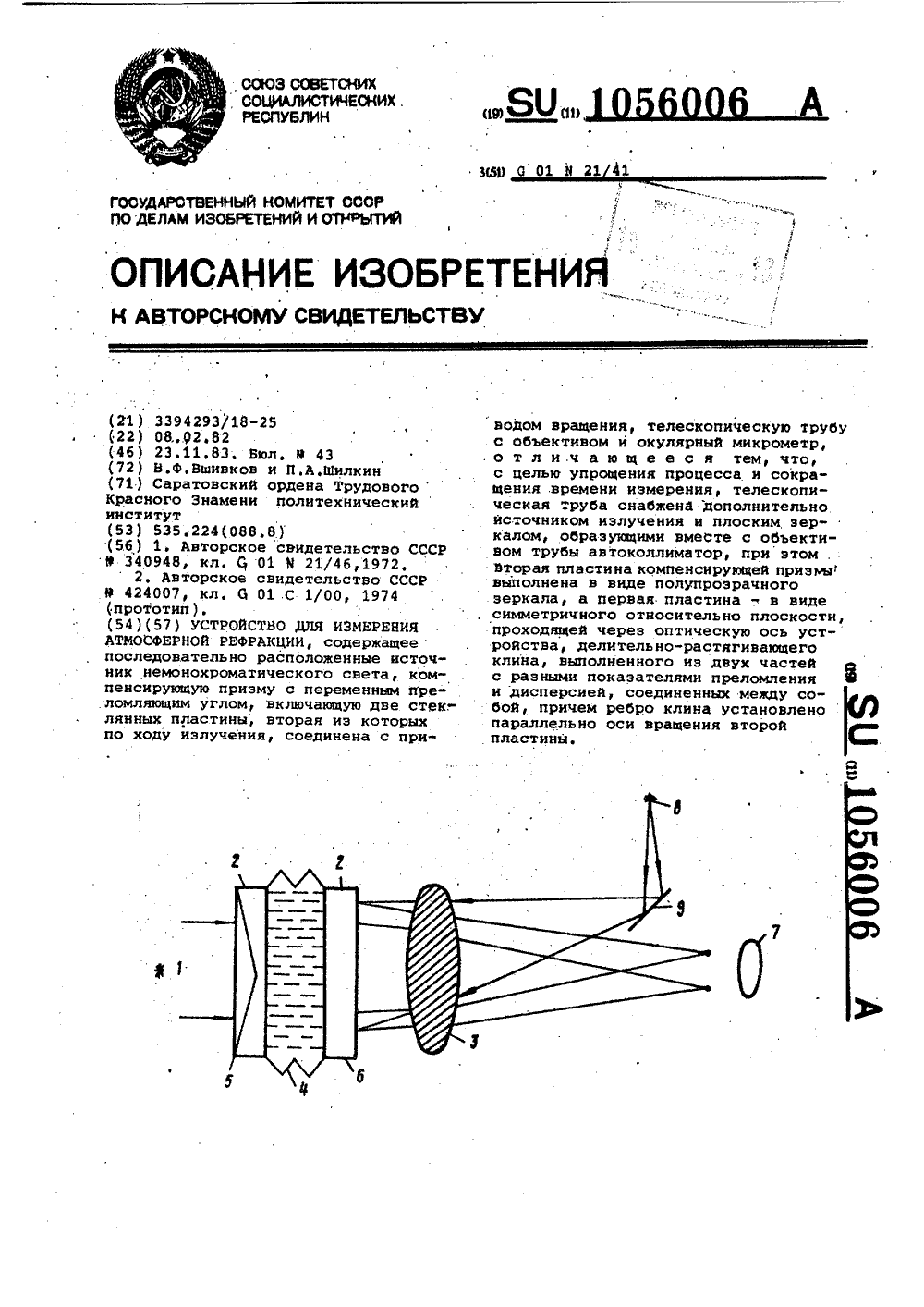

Метки: атмосферной, рефракции

...с объективом трубы автоколлиматор,при этом вторая пластина компенсирующей призмы выполнена в виде полупрозрачного зеркала, а первая пластина - в виде симметричного относи тельно плоскости, .проходящей черезоптическую ось устройства, делительно-растягивающего клина, выполненного из двух частей с разными показателями преломления и дисперсией,соединенных между собой, приМем ребро клина установлено параллельно осивращения второй пластины.На чертеже показана структурнаясхема устройства,. устройство состоит из немонохроматического источника 1 света, компенсирующей призмы с переменным преломляющим углом 2, укрепленной на объективе;зрительной трубы 3 или помещенной внутри нее и сделанной в виде полого цилиндра с гофрированной боковой...

Номер патента: 1041382

Опубликовано: 15.09.1983

Авторы: Гилинская, Иванов, Кондратьев, Круглов, Нистратов, Рыбин, Урбанович, Шахназаров, Шилкин

МПК: B62B 13/06

Метки: сани, спортивные

...в задних из которых установлены стаканы, передний и задний кронштейны, каждый из которых имеет жестко связанные поперечиной стойки, установленные в соответствуюших проушинах полозьев и связанные с ними посредством горизонтальных поперечных осей, и закрепленные на кронштейнах лонжероны, несущие сиденье, а стойки переднего кронштейна оснащены амортизаторами, стойки заднего кронштейна снабжены амортизаторами, каждый из которых включает жгут, расположенный с возможностью охватывания торцовых поверхностей стойки в стакане полоза, при этом амортизатор каждой стойки переднего кронштейна представляет собой упругую пластину, размещенную в проушине полоза с возможностью охватывания боковых поверхностей стойки. На фиг. 1 изображены спортивные...

Номер патента: 996662

Опубликовано: 15.02.1983

Авторы: Галактионова, Зайцев, Сигаева, Соловьев, Шилкин

МПК: E04B 1/84

Метки: звукопоглощающее

...на заостренные грани решетки.Для стекания аэроионов с заостренных концов граней несущей рамы отношение высоты грани к ее толщине в.диапазоне 20:1 - 100:1, а отношение высоты граии к высоте заточки - 2:1 - 4:1.Звукоизолирующее устройство работает следующим образом.Известно что дифракционная решетка преобразует падающую на нее плоскую волну в совокупность одной или нескольких отраженных плоских волн, распространяющихся под строго определенными. углами, зависящими от угдов падения первичной. волны, частоты звука и периода решетки, и бесконечного числа поверхностных (неоднородных) волн, играющих существенную роль только вблизи решетки, Коэффициент звукопоглощения системы определяется из граничных условий на решетке для суммарного...
