Щербаков

Номер патента: 1150214

Опубликовано: 15.04.1985

Авторы: Дзехцер, Зерцалов, Сагизлы, Щербаков

МПК: B66C 17/16

Метки: кран-манипулятор

...с возможностью поворота в вертикальной плоскости и выполнены каждая в виде Г-образного рычага, на свободных концах рычагов установлены блоки, огибаемые последовательно канатом приводного механизма.На фиг, 1 изображен кран-манипулятор, общий вид; на фиг. 2 - кинематическая схема приводного механизма замыкания захватных лап.Кран-манипулятор содержит пролетное строение 1, перемещающуюся по нему грузовую тележку 2 и тележку 3 с кабиной 4 управления, которая соединена с грузовой тележкой 2 шарнирной стяжкой 5.На грузовой тележке 2 смонтирована поворотная платформа 6, к которой жестко прикреплена колонна 7. На последней расположены направляющие 8, по которым на роликах (не показаны) перемещается нижняя секция 9 колонны 7, соединенная...

Номер патента: 1149972

Опубликовано: 15.04.1985

Авторы: Ахмедзянов, Куропаткин, Щербаков

МПК: A61B 17/58, A61F 5/045

Метки: вытяжения, конечности, скелетного

...отломков в процессе вытяжения.На фиг.1 изображено устройство, боковая проекция; на фиг.2 то же, прямая проекция. Устройство имеет фиксатор 1 спи цы в виде металлической втулки с продольной прорезью 2 на нарезной части для прохождения и фиксации спицы с помощью гайки 3, продольного канала 4 по центру втулки для прохождения капроновой нити 5 и бокового винта 6 для фиксации последней, а также капроную нить 5 и систему червячной передачи, состоящую из корпуса 7 в виде прямоугольной металлической пластины с25 хомутиком 8 в верхней части и червячной системы внизу, имеющей два винта с конической резьбой червячной передачи 9 и повоторотную втулку 10 с отверстием для прохождения капроновой нити и торцовым прижимным болтом 11.Устройство...

Номер патента: 1148949

Опубликовано: 07.04.1985

Авторы: Бирюков, Гольчанский, Ерошенков, Попов, Шалимов, Щербаков

МПК: E02F 9/20

Метки: движения, дорожно-строительной, курса, органа, положения, рабочего

...общий вид; на фиг, 2 - вид А на фиг. 1; на фиг. 3 - узел ползункового разъемного захвата; на фиг. 4 - дорожная машина, оборудованная устройством, вид спереди; на фиг. 5 - то же, вид сбоку. Устройство контроля положения рабочего органа и курса движения дорожно-строительной машины включает щуп 1, связанный сферическим шарниром 2 с гидро- распределителем 3, состоящим из четырехзолотникового блока 4 управления, в котором имеются каналы 5 управления, канал 6 подвода, каналслива жидкости,Шуп состоит из ползункового разъемного захвата 8 и Г-образного телескопического стержня 9, связанных между собой сферическим шарниром 10. На Г-образном телескопическом стержне 9 закреплена тележка 11 и установлена предохранительная 30 35 40 45 50 55 пружина...

Номер патента: 1146191

Опубликовано: 23.03.1985

Авторы: Абраменков, Лысенко, Щербаков

МПК: B25D 9/00, E21C 37/24

Метки: молоток, пневматический

...11 выполнены лепестковые выступы 12, загнутые внутрь стакана 10 по направлению, совпадающему с направлением выпускных отверстий 9 корпуса 1, Ударник 2 образует со стенками корпуса 1 камеру 13 рабочего хода, камеру 4 сетевого давления (она же камера холостого хода), аккумуляционную камеру 15, ограниченную уплотняющими ударник 2 буртиками 16 и 7, камеры 18 глушения, разделенные кольцевыми перешейками 19, образующими с боковой поверхностью ударника 2 кольцевые зазорыдроссели 20. В буртике 16 выполнены питающие дроссельные каналы 21, постоянно сообщающие камеру 14 сетевого давления с аккумуляционной камерой 15. Камеры 4 и 15 посредством каналов 3 и 4 в ударнике 2 периодически сообщаются с камерой 13. Последняя посредством тех же каналов 3 и...

Номер патента: 1145377

Опубликовано: 15.03.1985

Автор: Щербаков

МПК: H01F 19/06

Метки: трансформатор, широкополосный

...содержит линии передачи 1 и 2, на чала которых соединены между собой параллельно, а концы - последовательно. Для повышающего трансформатора начала линий соединяются с источником сигнала 3, а концы линий - с нагрузкой 4. Для понижающего трансформатора источник сигнала и нагруз" ка меняются местами. Длина линии 2 меньше линии 1 на величину 4 , превышающую неточность выполнения заданных длин линий, Параллельно концу второй линии подключена дополнительная цепь, состоящая из резистора 5 и отрезка 6, причем .входные зажимы линии 6 подключены к резистору5 последовательно, а входные зажимыдополнительной линии разомкнуты. Волновые сопротивления как основных,так и дополнительной линий предпочтительно имеют одинаковое волновое сопротивление....

Номер патента: 1145284

Опубликовано: 15.03.1985

Авторы: Паулус, Сушков, Щербаков

МПК: G01N 29/04

Метки: вагона-дефектоскопа, искательное, ультразвукового

...поводками, шарнирно установленными на опорной скобе, и шарнирно установленной на поводках рамкой с щелевидными прорезями ориентированными параллель 50 но осям упругих элементов, а блок преобразователей выполнен со штырями, размещенными в щелевидных прорезях рамки.ЬНа фиг. 1 представлено предлагае мое устройство, общий вид,ф на Аиг,2- то же, вид сверху; на Лиг. 3 - разрез А-А на Аиг. 1.й 3(1,5- 1,8)Р- допустимое усилие сжатиядемпФера 13,- сила трения между блоком 2 преобразователей иголовкой рельса 14. где При проходе мелких неровностей,преобладающих в межстыковой зоне,штыри 12 блока 2 преобразователей Искательное устройство ультразвукового вагона"дейектоскопа содержит опорную скобу 1, блок 2 преобразователей и упругий элемент 3,...

Номер патента: 1144947

Опубликовано: 15.03.1985

Авторы: Шевейко, Щербаков

МПК: B65G 33/04

Метки: винтовой, конвейер, цилиндрических

...скоса к горизонтальной полКе 13. Винтовой конвейер снабжен также загрузочным 15 и выдачным 16 трубчатыми лотками.Винтовой конвейер для цилиндрических изделий работает следующим образом.При включении привода цепной конвейер 1, винт 5 и цепной конвейер 9 приходят в согласованное движение. Цепной конвейер 1 подает изделия 3, размещенные в его вертикальных сквозных вместилищах 2 и опирающиеся на поддон 4, к приводному винту 5. Достигнув конца поддона 4, очередное изделие 3 вертикально опускается в пространство между вертикальной стенкой 12 направляющей 8 н впадиной винта 5. Винт 5, вращаясь, продвигает очередное изделие 3, а в освободившееся пространство между вертикальной стенкой 12, направляющей 8 и первой впадиной винта 5 опускается...

Номер патента: 1144892

Опубликовано: 15.03.1985

Авторы: Лешпаев, Щербаков

МПК: B28D 1/04

Метки: валу, дисковой, крепления, пилы, приводном

...резанием, в частности для прорези мраморных плит на строительстве, плит в электротехнической промышленности. 5Известно устройство для крепления дисковой пилы на валу, включающее неподвижную шайбу, дисковую пилу и съемную шайбу, взаимодействующую с одной стороны с дисковой пилой, а с другой - гайкой 1.Наиболее близким к предлагаемому является устройство для крепления дисковых пил на валу, включающее шарнирно закрепленное на торце коромысло с клиновыми направляющими, а дисковая пила снабжена клиньями, взаимодействующими, с клиновыми направляющими 21.Недостатками известных устройств являются сложность конструкции и невозможность применения универсальной пилы, изготовленной по ГОСТУ.Цель изобретения - упрощение конструкции.Поставленная...

Номер патента: 1144870

Опубликовано: 15.03.1985

Авторы: Веденьев, Декальчук, Деревянко, Кривомазов, Овчинников, Щербаков

МПК: B25B 27/26

Метки: разборки, соединенных

...отраслях народного хозяйствапри выполнений демонтажных работ,в частности разборки фланцевых соединений,Цель изобретения - повышение производительности.На чертеже схематически изображено устройство для разборки соединенных деталей, общий вид,Устройство для разборки соединенных деталей состоит из корпуса,выполненного в виде жестко связан Зных друг с другом и расположенныхТ-образно цилиндров 1 и 2. В цилиндре1 размещены поршни 3 и 4, выполненныесо штоками 5,6 соответственно и установленные встречно-направленно. В 20корпусе установлены разжимные губки7,8 и пружины 9 растяжения, связывающие их. Кроме того, в цилиндре 2установлен поршень 10, который кинематически связан с поршнями 3,4 ци-, 25 линдра 1, Цилиндр 1 содержит винт...

Номер патента: 1143859

Опубликовано: 07.03.1985

Авторы: Корниенко, Молодец, Смирнов, Щербаков

МПК: E21F 13/00

Метки: конвейера, погрузочное, штрекового

...А"А иа фиг.1на фиг.4 - узел 1 на Фиг.2; наФиг.5 - разрез Б-Б иа Фиг.4. Погрузочное устройство штрекового конвейера состоит из настила тягового каната 2, лебедки З,откпоняющнх блоков 4 и прицепного устройства 5.Настил 1 изготавливается иэ гибкого упругого материала, например конвейерной ленты, листовой резины, прорезиненной ткани вентиляционных рукавов и других материалов. Он снабжен поперечными планками 6 для придания жесткости в поперечном направлении и кронштейнами 7, которые взаимодействуют с тяговым канатом 2.Штыри 8 служат для Фиксации при необходимости настила 1 относительно тягового каната. Бо время погруз" ки отбитой горной массы с настила 1 на штрековый конвейер 9 тяговый канат:2 и кронштейны 7 образуют по краям настила...

Номер патента: 1143731

Опубликовано: 07.03.1985

Авторы: Воронин, Дубовик, Иценко, Ковальченко, Скакодуб, Соколов, Трунов, Щербаков

МПК: C04B 35/583

Метки: огнеупорного, шихта, электроизоляционного

...характеристиками: диэлектрическая проницаемость иа частоте 10 Гц в зависи- .Ьмости от темиературы обжига (500600 фСу и состава колеблется от 8,51до 11,85, а ерем при тех же условияхменяется от 0,062 до 0,0150.Целью изобретения является Улучше иие диэлектрических свойств материала при работе до 600 С.Поставленная цель достигается тем,что шихта для изготовления огнеупор 731ного электроизоляционного материала, включающая нитрид бора и Фосфатное связующее, содержит в качестве связующего ортофосфорную кислоту и дополнительно - гидроокись алюминия при следующем соотношении компонентов, мас.Х:Ортофосфорная кислота 10-16 Гидроокись алюминия 14-30 Нитрид бора ОстальноеДля получения огнеупорного электроизоляционного материала готовят смеси на...

Номер патента: 1143703

Опубликовано: 07.03.1985

Авторы: Белюшина, Зуй, Сильченкова, Соловьев, Щербаков

МПК: C03C 3/087

Метки: стекло

...Очто оно обладает сравнительно низкимкоэФФициентом преломления - 1,5231,525, т.е, не отвечает требованиям,предъявляемым к светотехническим стек- лам для бытодь 1 х светильников, так 1как не дает необходимого оптическогоэстетического эфФекта.Наиболее близким к изобретениюявляется стекло, включающее следующиекомпоненты, вес. : БхО 54-57; ВаО 2 О19-22; ЕйО 2-4; БаО 4-,6; КО 1416; БЬ ОО, 56-0, 60; Ег О -,0,020,08 2 Д.КоэФФициент преломления известного стекла составляет 1,5375-1,5380, 25 светопропускание 92,8-94,031 т сырье. вых материалов стоит 508,68 руб.Целью изобретения является снижение себестоимости при сохранении показателя преломления и светопро- пускания. 703Поставленная цель достигается там, что .стекло, включающее Б 10, ВаО,...

Номер патента: 1143668

Опубликовано: 07.03.1985

Авторы: Акимова, Архангельский, Шарыгин, Щербаков

МПК: B65G 1/04, B65G 63/02

Метки: грузонесущего, органа, перегрузочной, поворота, тележки

...и расфиксации рычага, содержащий шток, фиксатор и копир с наклонным участком, фиксатор выполнен в виде горизонтально расположенного и жестко соединенного с рычагом сектора с Ч-образными выемками на его криволинейной наружной поверхности, шток механизма фиксации и рас 15 20 25303540 4550 5 размещенный симметрично поверхности копира.На фиг. 1 изображена перегрузочная тележка с приспособлением для поворота ее грузонесущего органа; на фиг. 2 - то же, вид слева; на фиг. 3 - 7 - приспособление в работе при различных положениях рычагов.Перегрузочная тележка 1 имеет привод 2 горизонтального перемещения ее по рельсам 3, установленным на полу производственного помещения. Тележка 1 снабжена грузонесущим органом - поворотной платформой 4;...

Номер патента: 1142396

Опубликовано: 28.02.1985

Авторы: Захаренков, Москвин, Щепин, Щербаков

МПК: B65G 69/20

Метки: переработки, хлыстов

...хлыстов, в частности к технологии переработки хлыстов на береговых лесных складах, 5Известен способ переработки хлыстов, поступающих в межнавигационный и навигационный периоды, заключаю- щийся в том, что хлысты разгружают раскряжевывают на сортименты и,сбра- О сывают в воду, при этом хлысты, поступающие в межнавигационный период, укладывают в запас, а раскряжевку их производят лишь в навигационный период 13 ..15Недостаток известного способа заключается в низкой, производительности и в том, что он не обеспечивает сохранения древесины при сплаве.Цель изобретения - повышение про О изводительности и сохранение древесины при сплаве.Поставленная цель достигается тем, что согласно способу переработки хлы. стов, поступающих в...

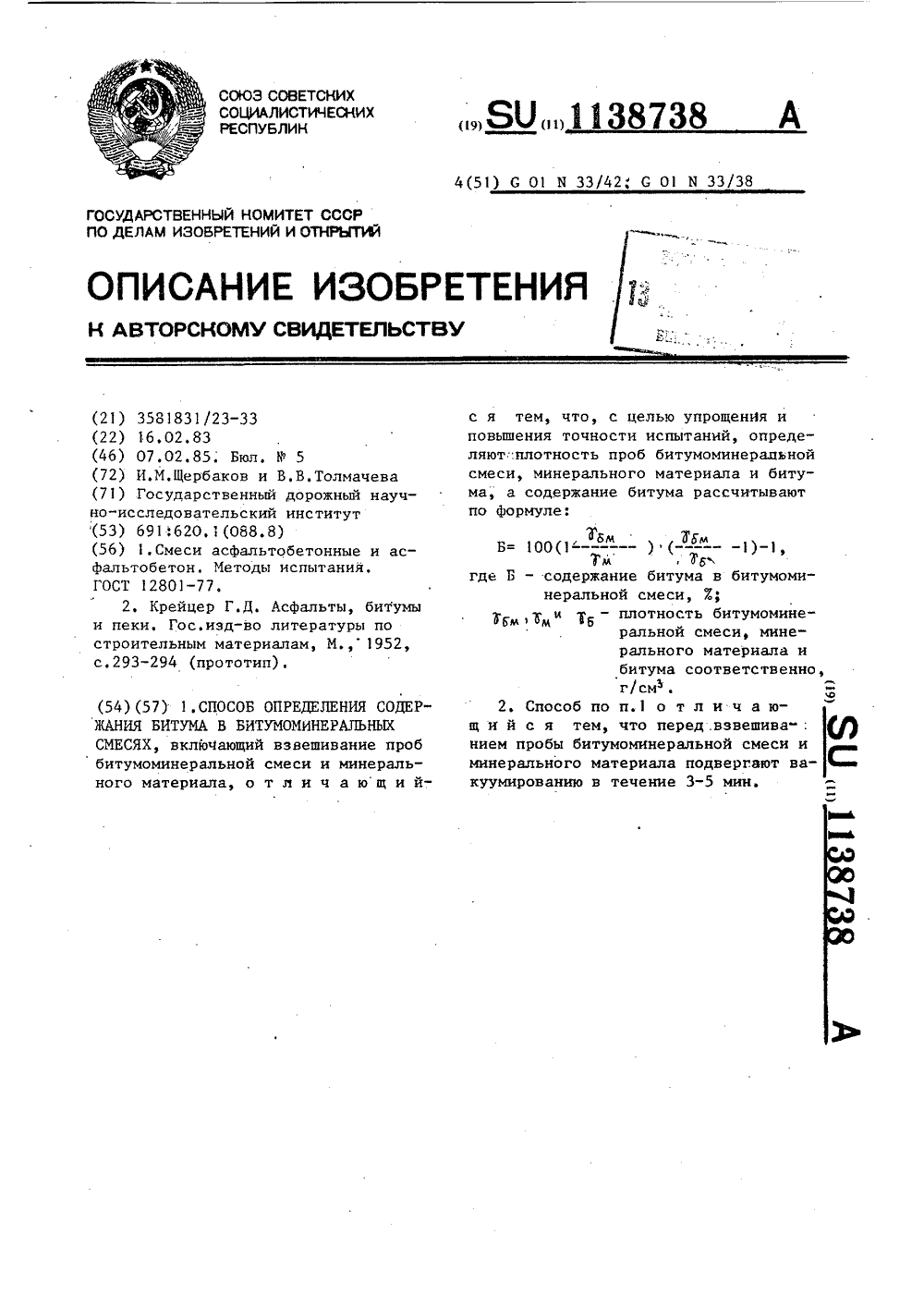

Номер патента: 1138738

Опубликовано: 07.02.1985

Авторы: Толмачева, Щербаков

МПК: G01N 33/38, G01N 33/42

Метки: битума, битумоминеральных, смесях, содержания

...3,Недостаток известных способов состоит в большой продолжительности испытаний, что в случае нарушения технологии дозирования битума не исключает изготовление некачественной асфальтобетонной смеси в больших объемах.Цель изобретения - упрощение и 30повышение точности испытаний.Достигается цель тем, что согласно способу определения содержаниябитума в битумоминеральных смесях,включающему взвешивание проб битумоминеральной смеси и минеральногоматериала, определяют плотность проббитумоминеральной смеси, минерального материала и битума рассчитываютЙо формуле40 где Б - содержание битума в битумоминеральной смеси, ;. 45у - плотность битумоминеГм 1. Мральной смеси, минерального материала и битумасоответственно, г/смз.Кроме тогоФ перед взвешиванием...

Номер патента: 1138343

Опубликовано: 07.02.1985

Автор: Щербаков

МПК: B63B 57/04

Метки: газов, инертных, судовых, танков

...летучим ингибитором, причем сублиматор установлен послескруббера и пневматически соединен с выходом скруббера и с входом нагнетателя.На чертеже изображена система инертных газов для подачи ингибированного воздуха в танки судна.Система инертных газов для судовых танков содержит источник 1 газов, напримердымоходы паровых котлов, скруббер 2 и нагнетатели 3, которые пневматически связанымежду собой и танками 4.Система снабжена сублиматором 5 с порошкообразным летучим ингибитором, причем сублиматор 5 установлен после скруббера 2 и пневматически соединен с выходомскруббера 2 и с входом нагнетателя 3.Система инертных газов работает следующим образом,Газы из дымоходов паровых котлов проходят процесс очистки в скруббере 2, нагнетателями 3...

Номер патента: 1138215

Опубликовано: 07.02.1985

Автор: Щербаков

МПК: B21D 43/18

Метки: бункер

...полости пяты 8. На верхнем торце основания 1 закреплены магниты 15, заглубленные относительно ее плоского.торца. В станине со стороны ее плоского торца выполнен соосный канал 16, сообщенный отверстием 17 с сетью сжатого воздуха. Со стороны плоского дна цилиндрической полости пяты выполнен соосный канал 18, сообщенный отверстием 19 через штуцера и шланг (не показаны) с каналом 20 (фиг. 2) вибратора 4.Бункер работает следующим образом, На фиг. 1 и 2 бункер изображен в момент работы, когда сеть сжатого воздуха через отверстие 1 сообщена с каналом 16. 11 ри этом часть воздуха поступает в зазор б, образованный между плоским дном 9 цилиндрической полости пяты 8 и плоским торцом 13 верхней части 12 основания 1, создавая воздушную...

Номер патента: 1138199

Опубликовано: 07.02.1985

Авторы: Бровкин, Денисов, Добронравов, Новак, Сеничев, Тюленева, Фиркович, Цун, Челенко, Щербаков

МПК: B21B 27/02

Метки: валковый, кварто, клети, узел

...длина бочки опорного валкамм фа - показатель степени, учитывающий тип стана;Ъ - коэффициент, учитывающийположение валка в клети, дляверхнего валка Ь = 0,37, длянижнего валка Ъ = 0,66 фЯ - показатель, учитывающий влия"ние твердости опорного валка (= 0,0125 Н - 0,25),Н - твердость опорного валка,ед,по Нору,х - расстояние от середины бочкидо точки на образующей поверхности опорного валка, мм, а величина вогнутости рабочих валков составляет 1:3-1:5 к соответствующим ординатам профиля опорных валков.На Фиг. 1 показан валкоэый узел клети кварто; на фнг. 2 - профилировка верхнего опорного валка; на фиг. 3 - профилировка .нижнего опорного валка.В валковом узле, состоящем нз двух опорных и двух рабочих валков, исходная профилировка верхнего 1 и...

Номер патента: 1137540

Опубликовано: 30.01.1985

Авторы: Самойлов, Щербаков

МПК: G11C 29/00

Метки: запоминающее, коррекцией, однократных, ошибок

...работы предлагаемого устройства заложено использование корректирующего кода, допускающего мажоритарное декодирование.Устройство работает следующим образом.Режим записи.В этом режиме на входы устройства поступают импульс обращения признак операции "Запись" потенциал "1" информационное слово и код адреса. Информационное слово подается на входы блоков 1 и 3. В блоке 3 разряды информации подключаются к входам сумматоров по модулю два в соответствии с алгоритмом, представленным в виде Н-матрицы (Фиг,3), например, для корректирующего кода"45, 36". В результате на выходекаждого сумматора образуется суммапо модулю два, являкецаяся одним иэ дополнительных избыточных разрядовКаждый разряд информационного словавходит один раз в две и только в две)...

Номер патента: 1137217

Опубликовано: 30.01.1985

Авторы: Гавриков, Казанская, Калмыков, Колтунов, Шалимов, Щербаков

МПК: B21H 1/06

Метки: инструмент, колец, профильных, раскатки

...1,6 раза время раскатки и тем самым повысить произ,родительность. 1 1137217Изобретение относится к обработке металлов давлением и может быть использовано при производстве профильных колец раскаткой.Цель изобретения " повышение про-5 изводительности за счет увеличения обжатий.На Фнг. 1 изображена схема инструмента для раскатки профильных колец; на Фиг. 2 - разрез А-А на фиг. 1; 1 О на Фиг, 3 - разрез Б-В на фиг.1; на фиг. 4 - разрез В-В на Фиг. 1; на фиг.5 - разрез Г-Г на фиг. 1.Инструмент для раскатки профильных колец содержит роликовую обойму 5 с шестью опорными роликами 1 - 6 и одним наружным валком 7, размещенными совместно в кассете 8 и образующими своими поверхностями наружный диаметр кольца. При этом опорные соседние ролики 5...

Номер патента: 1136872

Опубликовано: 30.01.1985

Автор: Щербаков

МПК: B21D 43/18, B30B 15/30

Метки: заготовок, зону, навала, отделения, подачи, рабочую, штучных

...органом перед ориентированием.Отделение, подъем и удержание заготовки на захватном органе производят магнитными силами.На фиг. 1 изображены захватный орган и навал заготовок, начальное положение; на фиг. 2 - начало отделения заготовки из навала; на фиг, 3 - подъем захватного органа с заготовками; на фиг. 4 - поворот захватного органа с заготовками; на фиг, 5 начало сближения ориентирующих планок; на фиг. 6 - конечный момент ориентирования заготовки на захватном органе.Способ реализуется посредством захватного органа, содержащего постоянный магнит 1, создающий магнитные силы 2, действующие ча навал 3 заготовок со стороны 5 10 15 20 25 ЗО 35 40 45 50 открытой поверхности 4 магнита 1, который экранирован поверхностями 5 - 7 захватного...

Номер патента: 1136197

Опубликовано: 23.01.1985

Авторы: Гаврилов, Галка, Подкидов, Родионов, Слепушкин, Широков, Щербаков

МПК: G08B 23/00, G08B 29/02

Метки: ламп, сигнальных

...переключатель с источником то 40ка2;.Недостатком известного устройства является то, что оно содержитпоследовательно соединенные усилитель, интегратор, усилитель мощнос 45ти и реле, образующие замкнутыйконтур из четырех функциональныхузлов с взаимонеэавйсимыми показателями надежностичто даже приравной степени вероятности беэот"казной работы каждого из них уменьшает суммарную вероятность его без"отказной работы.Цель изобретения - повышение функциональной надежности.Поставленная цель достигается.тем, что в устройство для контролясигнальных ламп, содержащее датчик тока, включенный а цепь питания сигнальной лампы, индикатор, причем выход датчика тока соединен с входом порогового элемента, введены мультнвибратор, элемент И и...

Номер патента: 1136149

Опубликовано: 23.01.1985

Авторы: Кирьянов, Копылов, Щербаков

МПК: G06F 7/50

Метки: двух, разности, чисел

...и второй групп, выход шестого элемента ИЛИ подключен к счетному входу первого триггера.На чертеже представлена структурная схема устройства для определения разности двух чисел.Устройство содержит счетчики 1 и 2, генератор 3 импульсов, элемент И 4, элемент ИЛИ 5, триггеры 6 и 7, группы элементов И 8 и 9, элементы И 10 - 17, элементы ИЛИ 18 - 22, схему 23 сравнения, элемент НЕ 24 установочный вход 25, первый и второй информационные выходы 26 и 27, выход 28 признака равенства чисел, выход 29 признака отрицательной разности и выход 30 признака положительной разности. Первый разряд счетчиков 1 и 2 считается младшим, а ь-й - старшим.Устройство работает следующим образом.В первый счетчик 1 записывается число А (уменьшаемое) а во второй...

Номер патента: 1135634

Опубликовано: 23.01.1985

Авторы: Богинский, Смоляницкий, Сырямин, Щербаков

МПК: B25D 17/24

Метки: выхлопа, глушитель, механизма, пневмоударного, шума

...собой и дополнительную ф 5 с корпусом через средние радиальные каналы,и размещенными в основной полости эластичными клапанами, взаимодействующими с другими радиальными каналами. 50На чертеже изображен глушитель шума выхлопа пневмоударного механизма, продольный разрез.Глушитель содержит корпус 1 с последовательно расположенными по 55 длине его радиальными каналами 2-4 и камеру 5 расширения с выхлопными каналами 6, охватывающую корпус 1 в зоне расположения радиальных каналов 2-4. В камере 5 перпендикулярнооси корпуса 1 и разделяя ее на основную .7 и дополнительную 8 полостиразмещена перегородка 9 с отверстиями 10, соединяющими полости 7 и 8между собой и дополнительную В с корпусом 1 через средние радиальныеканалы 3. В основной полости...

Номер патента: 1135608

Опубликовано: 23.01.1985

Авторы: Власов, Шевейко, Щербаков

МПК: B23Q 41/02

Метки: линия, роторно-конвейерная

...коромысла 18 с водилом 13 осуществляется с помощью тяги 22.Коромысло 18 имеет на конце ролик 23, взаимодействие которого с кулачком 16 обеспечивается .пружиной 24.Щуп 19 предметов 4 в носителях 3 подающего конвейера 1 установлен на рычаге 25, свободно посаженном на неподвижной оси 21 над двуплечим рычагом 20. 45 На эрой же оси 21 закреплен упор 26, ограничийющий поворот рычага 25.В случае, если предметы 4 обработки достаточно прочны, шуп 19 этих предметов в носителях 3 подающего конвейераосуществляет управление щитком 12 второго храпового колеса 11 за счет кинематической связи с щитком 12. При этом шуп 19 жестко укреплен на рычаге 25, а конец этого рычага 25 тягой 27 связан с щитком 12. Взаимодействие щупа 19 с предметом 4 55 обработки...

Номер патента: 1133234

Опубликовано: 07.01.1985

Авторы: Вилнис, Григорьян, Королев, Мякишев, Постоходов, Щербаков, Эрландц

МПК: C03B 5/04

Метки: нагрева, печь, прямого, стекловаренная

...стояк на зеркало стекломассы может попадать продукт конденсации дымовых газов и разрушения огнеупорной кладки, а также окалина от эонат и металлической трубы, являющихся продОлжением ды" мового тракта печи. Особенно вереден этот процесс при варке свинцовых, боросиликатных и других составов стекла, к которым предъявляются повышенные требования по светопропусканию и мелким инородньзк включениям.Цель изобретения - повышение качества стекломассы и продление межремонтной кампании печи, 30Поставленная цель достигается тем, что в стекловаренной печи прямого нагрева стояк выполнен с коленом, горизонтальный участок которого составляет 1,05-1,30 длины щели стояка, при этом нижняя плоскость колена наклонена в сторону примыкающей вертикальной...

Номер патента: 1132894

Опубликовано: 07.01.1985

Авторы: Власюк, Кравчук, Пакош, Полищук, Хоменко, Шлийко, Щербаков

МПК: A23K 1/10

Метки: добавки, каныги, кормовой

...в нем давление и проводят обезвоживание, стерилизацию и сушку материала. Затем массу выгружают из котла; охлаждают до температуры окружающей среды и упаковывают в мешки весом 30 кг. Выход кормовой добавки 12/о от массы каныги. Обработку в котле проводят в три этапа: на первом этапе проводят частичное обезвоживание в течение 30 мин при давлении в рубашке канала 0,25 МПа, на втором - стерилизацию (разварку сырья) в течение 35 мин при давлении в рубашке котла 0,25 МПа и внутри котла 0,15 МПа, на тре тьем - сушка под вакуумом в течение 3-4 ч при давлении пара в рубашке канала 0,25 МПа и разрежении 670 мм рт. ст,Получение щелочного кератинового гидро 1 изатаГидролизат получают в котле из нержавающей стали емкостью 300 л., куда загружают...

Номер патента: 1131807

Опубликовано: 30.12.1984

Авторы: Каргер, Слоним, Чернов, Щербаков

МПК: B65H 54/28

Метки: ленточного, намотки

...общий вид, вид спереди; на фиг. 2 - то же, вид сверху; на фиг, 3 - узел 1 на фиг. 1 увеличено; на фиг. 4 - разрез А-А на фиг. 1; на фиг. 5 - разрез Б-Б на фиг. 2; на фиг. 6 - вид В на фиг. 1.Устройство содержит приводную приемную оправку 1, подающее приспособление 2, на которое устанавливается бухта 3, блок автоматики 4, смонтированный на основании 5. Подающее приспособление 2 закреплено на штанге 6, соединенной с основанием 5, и содержит предохранитель 7. Приемная оправка 1 смонтирована на намоточной головке 8, которая содержит привод 9, связанный с приемной оправкой 1 с кулачковым раскладчиком 10, с которым соединена каретка 11. Кулачковый раскладчик 10 подпружиненно соединен с кулачком 12, кинематически связанным с приводом 9....

Номер патента: 1131642

Опубликовано: 30.12.1984

Авторы: Батагова, Пахомов, Семенов, Щербаков

МПК: B25B 11/00

Метки: вакуумный, захват

...деталей,Указанная цель достигается тем, что в вакуумном захвате, содержащем корпус с гнездом и каналом для соединения с сетью разрежения, размещенный с зазором в гнезде корпуса клапан с конусной головкой и радиальными прорезями на основании, установленную в гнезде корпуса на его основании пяту для клапана, регулирующий шток и прикрепленный к основанию корпуса держатель для захватываемых деталей, полость которого сообщена с гнездом корпуса, гнездо корпуса выполнено в виде усеченного конуса с большим основанием со стороны держателя, клапан выполнен с конусностью, равной конусности гнезда, пята выполнена в виде стакана, дно которого прикреплено к основанию корпуса, регулирующий шток проходит через дно стакана, а захват снабжен...

Номер патента: 1131580

Опубликовано: 30.12.1984

Автор: Щербаков

МПК: B21D 43/10

Метки: заготовки, зону, магнитоактивных, навала, отделения, подачи, рабочую, штучной

...захватным органом, ориентируют ее на захватном органе и переносят в рабочую зону, при этом воздействуют на. заготовку магнитными силами, перед ориентированием магнитную силу, воздействующую на заготовку, уменьшают до величины, равной силе тяжести одной заготовки,31580 1На фиг,1 изображено положение,когда от навала отделены штучные заготовки; на фиг. 2 - то же, приуменьшении магнитных сил; на фиг,3положение штучной заготовки на захватном органе в ориентированном положении, на фиг, 4 - то же, при отведенном ориентирующем устройстве.Способ реализуется с помощью уст 1 о ройства, которое содержит корпус 1,внутри которого размещен подвижныйшток 2 с пятой 3, несущий магнит 4,ориентирующий узел, включающийвстречно подвижные планки 5, позицией 6...
