Савельев

Номер патента: 1337473

Опубликовано: 15.09.1987

Авторы: Иванов, Нетреба, Савельев

МПК: E02B 11/02

Метки: дренажных, труб, укладки

...роликов 4 через шестерни 6 - 8Шестерня 8 снабжена фрикционными ро ликами 9. Прижимные ролики 4 с пневмошинами 5 установлены наклонно, наопример, под углом 15-30 относительно граней дренажной трубы 10 с соединительной муфтой 1 1. Пневмошины контак ь тируют одновременно с гранями дренажной трубы 10 и фрикционными роликами 9.Устройство работает следующим образом. 30Дренажную трубу 10 с предварительно установленной соединительной муфтой 1 1 подают в верхнюю часть направ" ляющей трубы 2. Достигнув под действием силы тяжести вращения приводом35 прижимных роликов 4, дренажная труба 10 захватывается ими, подается вниз и прижимается к муфте 12 трубы 13. В этот момент скорость трубы 10 резко падает и соответственно замедляется вращение...

Номер патента: 1337331

Опубликовано: 15.09.1987

Авторы: Апарцев, Дитрих, Мутовин, Савельев

МПК: B65G 59/06

Метки: деревьев, пучка, разделения, стволов

...отбойной стенки 6, либо скатываются от отбойной стенки 6 на верхние слои пучка. Если вершина заготовки расположена в середине пучка, шнеки 3, расположенные в вершинной части пучка, включают внутрь бункера, за счет чего. происходит сжатие нижних слоев пучка и выдавливание средних заготовок вверх (фиг. 1), причем шнеки 3 захватывают крайние верхние заготовки и перемещают их вниз, таким образом число верхних заготовок уменьшается, а число нижних увеличивается, в результате средние заготовки перемещаются в верхние слои пучка.Необходимо отметить, что при разделении комлей заготовок основное количество их защемленных вершин находится в нижних слоях пучка, поэтому основным движением регулирования положения вершин будет движение их по периметру...

Номер патента: 1337065

Опубликовано: 15.09.1987

Авторы: Грязнухин, Савельев

МПК: A61B 17/00, A61K 35/32, A61N 1/28 ...

Метки: лечения, мягких, ран, тканей

...покровных тканей эа счет использо-. вания деминерализованной костной ткани с одновременным прогреванием области раны.10Н р и м е р. Больной 3., 50 лет, Получил размозженный перелом костей левой голени с дефектом кости и мягких тканей. В течение 6 мес. проводилось лечение по воспалению костного дефекта. Несмотря на это у больного продолжала сохраняться вялогранулирующая рана размером 2 хЗ см по передней поверхности голени и щелевидный дефект мягких тканей Зх 0,5 х 1,5 см на уровне перелома по медиальной поверхности. Проводят лечение по предлагаемому способу. На рану передней поверхности голени после обрабогки антисептиками и удаления лейкоцитарно-некротического слоя укладывают тонким слоем деминерализованную костную стружку. После...

Номер патента: 1335584

Опубликовано: 07.09.1987

Авторы: Мазяр, Савельев

МПК: D01G 23/06

Метки: волокнистого, линейной, машине, плотности, продукта, чесальной

...4.При пуске машины ток (1) двигателя 3 резко довозрастает. С датчика 7 на блок 8 поступает сигнал, величина которогобольше порогового значения 1, определяющего зону насыщения блока 8,Напряжение П , поступающее на вход35сумматора 9, оказывается ограниченнымвеличиной, что предотвращаетдальнейшее увеличение тока двигателя 3.Силовой преобразователь 5 увеличивает напряжение на двигателе 3. Начинается вращение питающего цилиндра .Ток уменьшается до значения, определяемого нагрузкой на валу двигателя 3. Если в процессе работы плотность волокнистого настила 13 под питающим цилиндром 1 возрастает,увеличивается величина тока двигателя 3, что приводит к увеличению напряжения на выходе датчика 7 и уменьшению частоты вращения двигателя 3.Линейная...

Номер патента: 1335501

Опубликовано: 07.09.1987

Авторы: Глебов, Нестеренко, Савельев

МПК: B65B 9/06

Метки: ленточного, наполнения, продуктом, рукава, термосклеивающего

...8 и 10 транспортеров 3 и 4 расположено за нагревателем 5 и группой роликов 9 по ходудвижения лент транспортеров 3 и 4. зоКроме того, нагреватель 5 кинематически связан со штоком электромагнита 11.Устройство работает следующим образом.Пленка термосклеивающегося материала с помощью рукавообразователя 1сворачивается в рукав вокруг питающего трубопровода 2. Края рукава, наложенные друг на друга, попадают между рабочими ветвями 8 и 10 протяжныхтранспортеров 3, 4, двигаясь вместес ветвями вдоль нагревателя 5 краярукава сжимаются, разогреваются исвариваются, при этом общее усилиесжатия невелико, так как достаточноеудельное давление в шве создаетсявследствие точечного контакта группыроликов 9 с одной стороны и нагревателя 5 с другой стороны.При...

Номер патента: 1333512

Опубликовано: 30.08.1987

Авторы: Акулов, Гаврилин, Гаврюсев, Савельев, Сагалевич, Субботин

МПК: B23K 28/00

Метки: деформаций, конструкций, сварных

...Образцы оплавляли по кромке автоматической аргоцодуговой сваркойцеплавящимся электродом на режиме1, =бОА; Б =10 В," ч, =12 м/ч длясталей и 1, =45 А; Б = 10 В; ч 18 м/ч для титана, приспособление медноеводоохлаждаемое. По окончании сваркиобразец помещали в измерительноеприспособление и производили непрерывную регистрацию изменения величины прогиба образца. На фиг,2 представлена в полулогарифмических координатах кривая изменения прогиба образца,полученная с помощью измерительнойсистемы 3 в течение 6 сут. На графике видно, что участок 20-144 ч прямолицейцый, Это свидетельствует о том, 1333512что деформирование описывается однозначно экспоненциальной зависимостью, Определив коэффициенты функции, можно найти ее значение при любом значении...

Номер патента: 1332518

Опубликовано: 23.08.1987

Авторы: Ерошин, Карутин, Лопатко, Савельев, Челноков

МПК: H03G 3/20

Метки: усиления

...от номинального уровня возбуждения,в управляемом усилительном каскаде 1 появлялся ток 1, превышающий некоторое пороговое значение Тп, необходимое для срабатыванияДТ 6. Тог. да после включения сигнала (в рабочем режиме) в цепи питания управляемого усилительного каскада появляется ток 1 , протекающий от выхода источника 9 питания через сумматор 8 и через ДТ 6,на втором выходе ДТ и на входе интегрирующего звена 7 появляется напряжение Б напряжениео мокс Б на выходе интегрирующего звена 7 и на третьем входе сумматора 8 начинает плавно убывать до нуля с постоянной времени,а напряжение Б на выходе сумматора 8 плавно нарастать,при этом на выходе управляемого усилительного каскада 1 и на входе усилителя 2 мощности,на его выходе и на выходе...

Номер патента: 1332351

Опубликовано: 23.08.1987

Авторы: Липчак, Максимов, Савельев, Семенов, Якубов

МПК: G08B 23/00

Метки: многоканального

...кратковременным нажатием кнопки 21 приостанове устройства на аномальномдатчике 1. Для снятия запрета (демаскирования) на анализ ранее маскированного датчика 1 кратковременным нажатием кнопки 26 определяется адрес такого датчика 1,подключают его к входу устройства икратковременным нажатием кнопки 22демаскируют его. Формула изобретения 1. Устройство длямногоканального контроля, содержащее датчики, выходы которых соединены с информационными входами коммутатора, распределитель импульсов, адресный выход которого подключен к адресному входу коммутатора и к адресному входу блока оперативной памяти, анализатор, первый выход которого соединен с первым входом блока управления и сигнализации, первый выход которого подключен к первому входу...

Номер патента: 1331463

Опубликовано: 23.08.1987

Авторы: Мухамадеев, Савельев, Филиппов

МПК: A01K 43/06

Метки: сортировки, яиц

...вилс рцорг) и установлен нд крц(1 исйне 7 с возможн(ктьн врдпения. 110 шту чный )цлаватель 6 со- линяет вдну 1 с желобол(8, выно.шенным в Ниле кцльиевш олости, снабженной тангенпиально установленным напорным )трубком 9, имен)Иим ажкгор 1 О и трубкл1 лля нолвцлд килкости 11 ВнеИняя стенка желд 8 со.ир кит клищвун н)ель 12, вер.; - ний обрез которой ынлнен цо призонт;)льной линии,;1 нижний наклГцл( Е желобу 8 со соры клиновой 1 сли 12 здкренги 11) сек 11 и 51 1 лс 51 р 7:)мернОГО нрнем(1 яи 1.строисг 0 р 60 Г;)(.1 сгслмн)1 Нм обр- зм.Б наннуз;1,ив;тся раствор волы с поваренной солью в с(н)тнон)нии 6:1 .0 лостиж(.1 и я л ров 51 верхнеГО обрез(1 кгинцвци ни. ,и 12 желобы 8.й(1,1 ол(нтс 5 в )анну 1, Ги они вслслс)ие различной )лгпнктн с...

Номер патента: 1330293

Опубликовано: 15.08.1987

Авторы: Гладушевский, Гоффен, Кушниров, Резник, Савельев, Фомичев

МПК: E05B 37/20

Метки: замок, кодовый

...кольцо 11 имеет на наружной поверхности лимб с кодовыми знаками 21, а на внутренней по крайней мере один фиксирующий выступ 22 (в приведенном примере три), которым он соединен с отверстием для смены кода 23 кольца 9. Радиус окружности, проходящей через центры отверстий 14 и 15 основного диска 7 и полуотверстий 16 и 17 дополнительного диска 8 и кольца 9, равен эксцентриситету оси 3 2фиксатора 5 относительно оси крьппки 1. Все детали замка закреплены в корпусе 2 от выпадания стопорным пружинным кольцом 24, Для герметизации горловины топливного бака в углублении крьппки 1 установлена резиновая прокладка 25.Замок работает следующим образом.Условный код устанавливается поворотом дополнительного диска 8 и кольца 9 при помощи органов...

Номер патента: 1330009

Опубликовано: 15.08.1987

Авторы: Глебов, Кураш, Нестеренко, Савельев

МПК: B65B 9/06

Метки: запечатывания, наполнения, пакетов, термопластичного

...для сваривания продольного шва (фиг. 1), При дальнейшем движении нижний конец пленочного рукава сходит с эластичного наконечника 2 и заваривается элементами 5 для сваривания поперечных швов, упаковываемый продукт заполняет рукав 11 через подающую трубу 1, кулачки 15, двигаясь вместе с транспортерами 14, воздействуют на копиры 13 рычагов 7, заставляя их поворачиваться вокруг своих осей навстречу друг другу, при этом от их воздействия частично складывается движущийся рукав 1 и герметично пережимается полость нижнего конца эластичного наконечника 2 (фиг. 2). Включается вакуумная система и производится отсос воздуха из наполненного пакета через отверстия 2 в наружных стенках кольцевой камеры 8, образованной двойными стенками конца...

Номер патента: 1328436

Опубликовано: 07.08.1987

Авторы: Баловнев, Моисеев, Савельев

МПК: E02F 3/28

Метки: выполнения, земляных, работ

...образом,При выполнении планировочных работ рукоять 4 посредством гидроцилиндра 13 опирается своим рабочим органом 8 на поверхность, обеспечиваясовместно с гидроцилиндрами 15 и 16фиксацию телескопического звена 12относительно планируемой поверхности,что повышает качество планирбвки иснижает давление ходовой части самоходного шасси 1 на поверхность, Планирование осуществляется рабочим органом 9 при втягивании подвижной части телескопического звена 12, Толщина стружки и угол резания регулируется гидроцилиндрами 11 и 14, Рабочиеорганы 8 и 9 и дополнительные рабочиеорганы 25 и 26 могут осуществлять 8436захват технологического инструмента(отвал, зуб рыхлителя и т,д,)посредством челюсти 18 и гидроцилиндра 20,При установке дополнительных...

Номер патента: 1327988

Опубликовано: 07.08.1987

Авторы: Алексеев, Баландин, Войцеховский, Савельев, Фриж, Шухина

МПК: B05B 9/043

Метки: аппарат, высоковязких, лакокрасочных, нанесения

...и закрывая клапан 18механизмов 13 и 14 управления,Сжатый воздух в этом положениипоступает через полость механизма13 управления по каналу 2 в левуюполость воздухораспределителя 19 иперемещает золотник 20 вправо, Вэтом положении золотника 20. сжатыйвоздух поступает в левую припоршневую полость по каналу 29 и вызывает25 перемещение поршня 8 вправо, В концехода поршень 8 воздействует на толка.тель 16 механизма 14 управления, открывает его клапан 18 и закрываетклапан 17,Сжатый воздух поступает по каналу28 в правую часть воэдухораспределителя 19, перемещает золотник 20 влево, при этом сжатый воздух поступает 1 Опо каналу 30 в правую припоршневуюполость и вызывает перемещение поршня 8 влево, затем цикл повторяется,При перемещении поршня 8...

Номер патента: 1326623

Опубликовано: 30.07.1987

Авторы: Савельев, Тыква

МПК: C22B 1/00

Метки: железорудных, окомкованию, подготовки, тонкодисперсных, шихт

...Фракц,.и в иэ 133-500вестняке -- : -- (2, 5-3, О)1 Г3, 3- 15,07 аким образом, одновременное изменение в указанных пределах расхода активной СаО в шихту и содержания Фракции -0,044 мм в известняке обеспечивает постоянный уровень удельной поверхности и влажности шихты, т.е. стабилизацию ее комкующих свойств.Способ осуществляют следующим образом.К тонкодисперсиому железорудному материалу добавляют негашеную известь и известняк, Количество активной СаО, задаваемой в шихту, изменяют с шагом 0,57 пропорционально влажности руд.- ного материала, На каждые 0,57. изменения расхода активной СаО, вносимой известью в шихту, обратно пропорционально изменяют содержание Фракции -0,044 мм в известняке иа 3,3-15,0/. Шихту смешивают и...

Номер патента: 1326587

Опубликовано: 30.07.1987

Авторы: Евсеев, Жихаревич, Завидов, Карпачева, Манушин, Мурахвер, Савельев, Шубина

МПК: C08K 5/03, C08L 27/06

Метки: композиция, полимерная

...скорости 1 ч 50 об/мин,. Затем смесь вальцуют при 160 С 3-5 мин,1 ПВХ С 5868 ПЖ 100 Стеарат бария 0,5 Стеарат кадмия 0,5 Стеарат бария 0,8 Стеарат кадмия 1,2 Из полученных пленок определяют статическую термостабильность.Динамическую термостабильность определяют следующим образом.34 г композиции загружают в камеру пластографа Брабендера при температуре камеры, позволяющей получить для данной композиции температуру расплава 190-+2 С. Перемешивают массу при скорости вращения кулачков ч 0 об/мин до начала резкого увеличения крутящего момента, Это время принимают за время термостабильности в динамических условиях (динамическую термостабильность),П р и м е р ы 2-13. Режимы приго" товления композиций и методы определения их свойств...

Номер патента: 1325150

Опубликовано: 23.07.1987

Авторы: Бондаренко, Малярук, Савельев, Яковлева

МПК: E04C 2/24

Метки: гофрированным, заполнителем, конструкции, трехслойной

...обшивками 5 (фиг. 1). Возможно изготовление заполнителя из отдельных упругих полос с отверстиями в кромках. Собранные таким образом пакеты устанавливают между двумя неподвижными формующими пластинами 6, рассто яцие между которыми равно высоте изготавливаемой конструкции. С помощью натяжного устройства выбирается длина гибкой затяжки 3, которая затягивается до упора вершин образу5 ющихся гофр в обшивки 5,а распорных элементов 4 в складки гофров, Распорные элементы 4 необходимы для образования равномерных гофр.При работе конструкции в зоне50 действия незначительных сжимающих нагрузок для уменьшения веса конструкции возможно удаление распорных элементов 4 после отверждения констРукции, для чего распорный элемент 4 выполнен составным,...

Номер патента: 1324829

Опубликовано: 23.07.1987

Авторы: Абдулкадыров, Горшков, Савельев, Семенов

МПК: B24B 13/06

Метки: оптических, поверхностей, формообразования

...Разбивают полученный припуск на частей. Выбирают значение эксцентриситета смещения центра инструмента относительно оси вращения инструмента, обеспечивающее его плоскопараллельное движения, иэ условияго 13248ла вдоль радиуса инструмента относительно его центра(профиль съема).За время пребывания инструмента принимается наименьшее значение й. Помещают центр инструмента в следующие узловые точки в порядке убывания их значений с учетом изменения формы поверхности от обработки в предыдущих точках до тех пор, пока 1 О не остается точек, обеспечивающих положительные значения припуска,Повторяются описанные операции 1 раз для каждого значения припуска. Суммируют время обработки для различ ных подсеансов при одинаковом размере инструмента....

Номер патента: 1324685

Опубликовано: 23.07.1987

Авторы: Калиниченко, Корж, Савельев, Сокур

МПК: B02C 17/18

Метки: барабанной, мельницы, разгрузочная, решетка

...химической ицементной промышленности.Цель изобретения - повышение про- Чпускной способности за счет увеличения общей площади разгрузочных отвер"стий, обеспечения их самоочистки .впроцессе работы мельницы и сниженияметаллоемкости.На фиг,1 изображен сектор разгрузочной решетки, общий вид; на фиг,2 -разрез А-А на фиг.1,Разгрузочная решетка барабанноймельницы состоит из отдельных секторов, выполненных в виде рамы 1, кдугообразным основаниям которой шар"нирно закреплены разгрузочные элементы 2, выполненные в виде цилиндри"ческих пружин с заданным шагом иуложенные в одной плоскости, междукоторыми образованы щелевые отверстия3, причем величину последних устанавливают в зависимости от крупностиготового продукта.Разгрузочная решетка...

Номер патента: 1324044

Опубликовано: 15.07.1987

Авторы: Савельев, Савельева

МПК: G06G 7/60

Метки: моделирования, мотонейрона

...одного входа устройства,на выходе логического блока 8 устанавливается напряжение логическогонуля, ключи 9 и 10 находятся в исходном положении, в результате чего времязадающая цепь 11 отключена от формирователя 12 спайков, а выход последнего подключен непосредственно квыходу устройства. Благодаря этому,импульсы с выхода преобразователя 6напряжения в частоту поступают на формирователь 12 где формируются поформе и длительности в быстрые Ба -спайки, превьшающие нулевой уровеньпотенциала (фиг. 2) и соответствуюшие быстрым движениям эффектора, например реакции убегания,В случае, если активирован толькоодин вход устройства - это происходитобычно при активации нейрона-пейсмекера и наблюдается при медленных движениях эффектора, на выходах...

Номер патента: 1323743

Опубликовано: 15.07.1987

Авторы: Баландин, Кошкин, Савельев, Сидорин, Урядов, Шефер, Щелоков

МПК: F04B 47/02

Метки: глубинный, насос, штанговый

...4 не достигнет крайра 2 таким образом, чтобы обеспечивался него верхнего положения. В этот момент20свободный проход плунжера 4 до допол- верхняя часть цилиндра 2 будет заполнена нительного всасывающего клапана 6. Со нефтью или нефтегазовой смесью, а нижняя стороны нижнего торца цилиндра 2 разме- его часть - пластовой водой. Линия раздела щен хвостовик 7. Дополнительный вса- воды и нефти проходит в том месте, где сывающий клапан 6 установлен под ос вводится нефть в рабочую камеру цилиндновным на расстоянии 0,2 - 0,8 длины хода ра 2 насоса. Объем воды, заполнившей нижнлунжера. Указанное расстояние между пюю часть цилиндра, равен объему воды, верхним основным всасывающим клапа- поступившей на забой скважины за один ном 3 и нижним...

Номер патента: 1323669

Опубликовано: 15.07.1987

Авторы: Баловнев, Березин, Веледницкий, Савельев, Танин-Шахов

МПК: E02F 3/76

Метки: бульдозер

...повышение производительности и надежности его коцтрукции и снижение металлоемко(ти. Изобретение поясняется чертежами: ца (1 тиг. 1 изображен бульдозер, вид сверху; ца иг. 2 - то же, в аксонометрии. Бульдозер содержит базовую машину 1, отвал 2 и универсальную раму 3, толка- тели, олин из которых выполнен из бруса 4 и раскоса 5. Раскос 5 может быть выполнен как в виде винтового раскоса, так и в виде гилрораскоса. Другой толкатель выполнен в виде п(лроцилинлра 6, который соединен сферическими или универсальными шарнирами с верхней частью отвала 2 и рамой 3.Раскос 5 прикреплен обычныч образом к отвалу 2 и брусу 4. Брус 4 )парцирно соединен с нижней частью отвала 2 универсальным шарниром, а с рамой 3сферическим шарниром.Отвал 2 соелинен...

Номер патента: 1320661

Опубликовано: 30.06.1987

Авторы: Гершензон, Дунье, Ильин, Савельев, Соина

МПК: G01B 15/02

Метки: корда, обрезиненного, толщины

...с частотой йперекрывает обратную СВЧ-волну и в эти промежутки времени генератор 1 работает толь 10 ко на излучение. Ток питания генератораявляется отсчетной величиной. Величина переменной составляюшей этого тока на частоте Й свидетельствует о толщине корда. 15 Формула изобретения 1Изобретение относится к измеритель ной технике и может быть использовано для измерения и контроля толщины обре зиненного корда.Цель изобретения - повышение точно сти определения толщины путем повышения отношения сигнал/шум за счет многократ ного прохождения излучения через корд и автоматизации измерения.На чертеже представлена схема пред лагаемого устройства.Устройство содержит генератор 1 СВЧ волн, циркуляторы 2 и 3, аттенюатор 4, фа зовращатель 5,...

Номер патента: 1320580

Опубликовано: 30.06.1987

Авторы: Ганжа, Лысаковский, Савельев

МПК: F16L 55/02

Метки: гашения, гидравлического, удара

...4, установленная на кавитационном насадке 5, сообщенном зауженным каналом 6 с демпфирующей камерой 3, тангенциальные цилиндрические каналы 7 форсунок 4.Устройство работает следующим образом.При отсутствии расхода жидкости в магистрали демпфирующая камера 3 заполнена рабочей жидкостью. При появлении расхода жидкости в магистрали и далее на установившемся режима при достижении максимальной для данного минимального сечения в канале 6 скорости жидкости в нем создается разрежение, переходящее в кавитацию. При этом в начальный момент вре. мени с открытием отсечного клапана жидкость из демпфирующей камеры 3 подсасывается в магистраль, компенсируя мгно венный провал расхода, обусловленный открытием запорного клапана, и далее объем демпфирующей...

Номер патента: 1320545

Опубликовано: 30.06.1987

Автор: Савельев

МПК: F16B 19/04

Метки: заклепочное, соединение

...2 в пакете выполняют гнездо под потайную замыкающую головку заклепки, причем для соединения, показанного на фиг. 1, используют зенковку 6 с ловителем а и упомянутый зенковальный патрон, а для соединения, показанного на фиг, 2, - зенковку 7 с передней направляющей б, обеспечивающей соосность выполняемого гнезда с отверстием, и зенковальный патрон 8, обеспечивающий требуемую глубину гнезда на наклонной поверхности, В подготовленное таким образом отверстие вставляют заклепку 3 и расклепывают ее, используя штамп, поддержка 9 и обжимка 10 которого имеют параллельные рабочие поверхности. Для клепки используют заклепки увеличенной длины, а замыкающую головку формируют плоской обжимкой до заполнения гнезда, после чего выступающую часть...

Номер патента: 1320093

Опубликовано: 30.06.1987

Авторы: Абдурахманов, Савельев

МПК: B60K 41/06

Метки: двигателем, коробкой, передач, средства, транспортного

...Одновременно через двух- позиционные золотниковые клапаны 18, 17 источник 1 давления рабочей среды подает по магистралям 23 давление в аккумулятор 15 давления рабочей среды для зарядки.Переключение передачи и автоматическоеуправление режимами двигателя (в рассматриваемом случае снижение и последующее повышение или повышение и последую 50 55 ние угловой скорости вала двигателя) . Силовой цилиндр 19 автоматического управ. ления двигателем имеет две позици: 1 - при переключении с низшей на высшую передачу (с 1 на 1+, ); 11 - при переключении с высшей на низшую (с 1 на л - 1)Позиции изменяют перед переключением на высшие или низшие передачи рычагом 24 с двумя фиксированными положениями в щее снижение угловой скорости вала двигателя путем...

Номер патента: 1320090

Опубликовано: 30.06.1987

Авторы: Абдурахманов, Савельев

МПК: B60K 17/10

Метки: коробки, передач, переключения, средства, транспортного

...схеме фиг. 2 золотниковый распределитель 5 переключения передач переводят на третью позицию, соответствующую положению включения второй 1 передачи (перел этим была включена первая передача). При этом источник 4 давления рабочей срел, связывается с силовь;м цилинлром 8 фрин.ционной муфты 12. Включается вторая нсредача. Одновременно источник 4 линас ния рабочей среды подасг давление пол горец лвухпозиционного золотникового клапана 21 перемещая его, давлс ние подводится к лвухпозиционному золотниковому клапану 22 и к поршневому аккум лятору 20 давления рабочей среды. Пока давление, полволнмое к 40 силовому цилиндру 8 вклкиасмой фрнкцнонной муфты 12, ш. превысит лавления, создаваемого поршневым аккумулятором 20 давления рабочей среды,...

Номер патента: 1319291

Опубликовано: 23.06.1987

Автор: Савельев

МПК: H04B 3/46

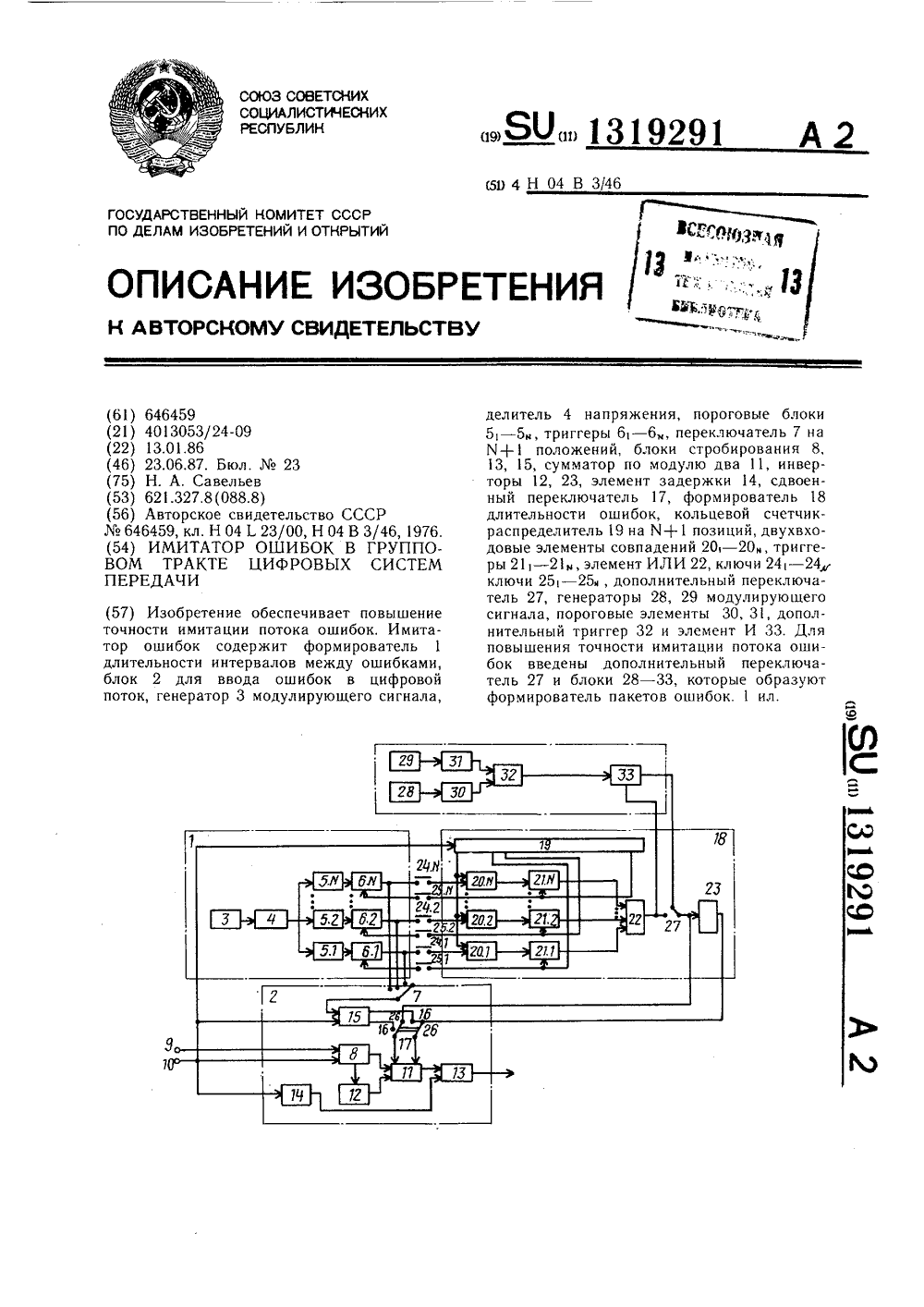

Метки: групповом, имитатор, ошибок, передачи, систем, тракте, цифровых

...32. Сигнал с выхода третьего генератора 29 модулирующего сигнала поступает на вход второго порогового блока 31, на выходе которого формируется импульсная последовательность, определяемая пересечением уровней входного модулирующего напряжения и порогом срабатывания второго порогового элемента 31, которая поступает на второй вход дополнительного триггера 32. В результате на выходе дополнительного триггера 32 формируется соответствующая импульсная последовательность, причем средняя длительность состояния дополнительного триггера 32 в положение 1 определяется как п= 1/Р 2, где Р - вероятность появления импульса на выходе второго порогового элемента 31, а средняя длительность состояния в положение О определяется как п 1= 1/Рь где Р 1 -...

Номер патента: 1319228

Опубликовано: 23.06.1987

Авторы: Зозулин, Кильдишев, Кононенко, Кузьмин, Савельев, Юдин, Яковенко

МПК: H02P 9/14

Метки: бесщеточного, возбуждения, реверсивного, синхронной

...в два сигнала токавозбуждения первого дополнительногогенератора, которые связаны междусобой зависимостьюхо =в 8 ",цн Ц = д Сов 1 цгде 1 - модуль максимального значения тока в первой (или второй) обмотке возбуждениядополнительпого генератора;- коэффициент пропорциональности,Зависимость (1) обеспечивает пос" тоянство модуля результирующего вектора магнитного моля первого (или второго)дополнительного генератора и линейную зависимость угла поворота вектора магнитного поля от значения ц, .Таким образом обеспечивается постоянная амплитуда и линейная зависимость фазы импульсов управления первого вращающегося тиристорного преоб5 10 15 20 25 30 35 40 45 50 55 5 13 разователя 3, которые формируются первой системой 1 О формирования...

Номер патента: 1318942

Опубликовано: 23.06.1987

Авторы: Колобов, Нечваленко, Рассказчиков, Савельев

МПК: G01R 31/06, G01R 31/34

Метки: асинхронных, двигателей, короткозамкнутых, роторов

...его выходе будут прямоугольные сигналы длительностью в половину периода.На третьем входе элемента И 6 также - единичный сигнал, Прямоугольные импульсы с частотой сети начинают поступать на сигнальный вход распределителя 9 импульсов, производят переключения распределителя 9 импульсов, в итоге на его выходах поочередно появляются единичные сигналы на время, равное половине периода промьппленной частоты. Сигналы с выходов распределителя 9 импульсов кратковременно, поочередно открывают ключи 8, которые подключают к выпрямителю 2 амплитудные детекторы 10.Таким образом, амплитудные детекторы 10 последовательно производят запоминание значений амплитуд пусковых токов в каждый период, Если в контролируемом роторе нет поврежденных стержней, то...

Номер патента: 1318682

Опубликовано: 23.06.1987

Авторы: Данилов, Зимонин, Коган, Костылев, Савельев, Смоляницкий, Сырямин, Тишков

МПК: E21B 1/00, E21B 7/124

Метки: бурения, скважин

...клапана 15 обеспечивает его плотное прилегание к торцовой поверхности центральной ступенчатой стенки 6 корпуса вследствие чего уменьшаются утечки энергоносителя из камеры 14 холосто 55го хода, кроме того, исключается возможность попадания воды и шлама во внутреннюю полость ударного механизма. 82 4Предлагаемая конструкция клапана 15 позволяет также увеличить величину хода ударника да начала выхлопа из камеры 14 холостого хода по сравнению с аналогичными известными устройствами. Вследствие этого возрастают габаритный ход кольцевого ударника 4 и энергия удара, что в конечном счете приводит к увеличению производительности бурения. В камере 12 рабочего хода сжатый воздух воздействует на верхние наружный 7 и внутренний 8 упругие элементы и на...
