Способ разделения пучка стволов деревьев

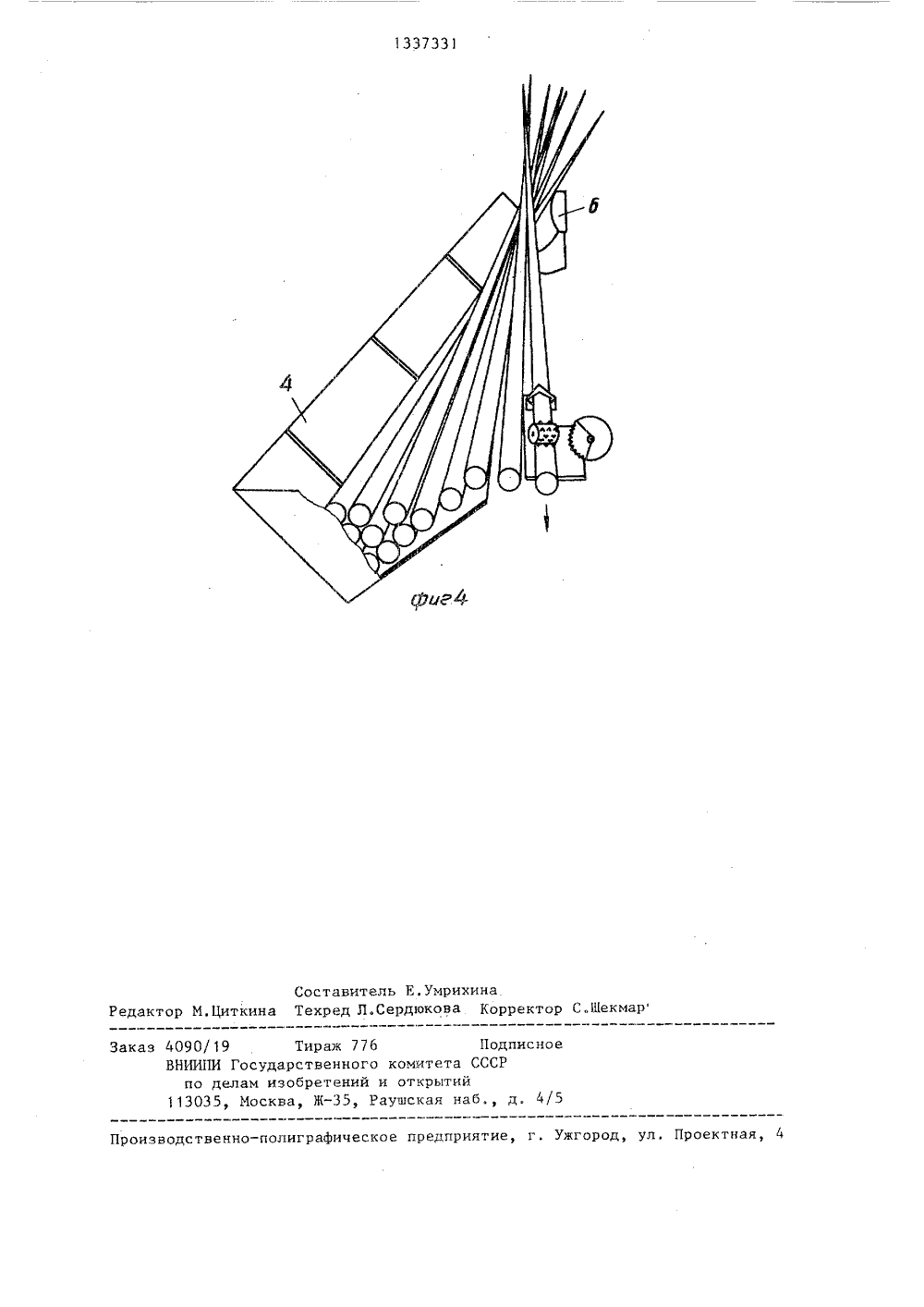

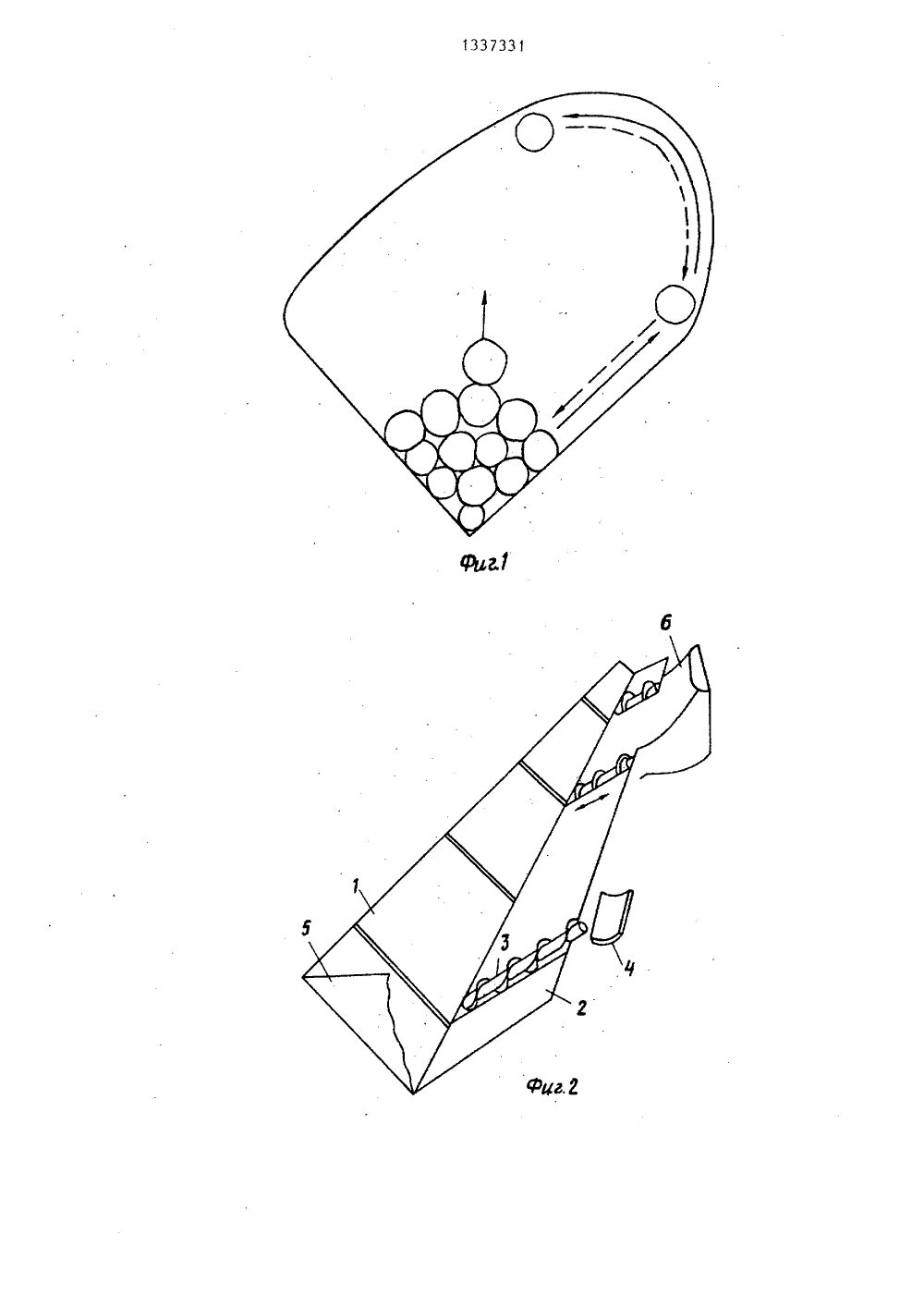

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСНИРЕСПУБЛИК ЯО,331 А 5 С 59 ИСАНИЕ ИЗОБРЕТЕНИЯ ра Бюл. У 34научно-производительное объедн, В.И.Дитрих,О,С.Апарцев8.8) ственнение идетельство 5 С 59/06, 1 ЛЕНИЯ ПУЧКА 78.ТВОЛ е относитс ывающей п ости ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(57) Изобретении деревообраба и может быть использовано для разделения пучка стволов деревьев и по -штучной их выдачи в последующую обботку с целью уменьшения повреждаемоти вершин стволов. Комлевую частьпучка разделяют в горизонтальной ивертикальной плоскостях, затем полностью отделяют заготовки. В .случаезащемления вершины всю вершиннуючасть пакета начинают вращать по часовой или против часовой стрелки доперемещения защемленной вершины в113373Изобретение относится к лесной и деревообрабатывающей промышленности и может быть использовано для разделения пакетов хлыстов и деревьев и5 поштучной их выдачи в последующую обработку.Целью изобретения является уменьшение повреждаемости вершин стволов при защемлении последних. 1 ОНа фиг. 1 представлена схема перемещения вершины заготовки; на фиг.2 - устройтво, осуществляющее прецлагаемый способ; на фиг. 3 - положение вершин пучка перед перемещением вершин нижних заготовок по периметру вверх; на фиг. 4 - то же, после перемещения вершин заготовок.П р и м е р, Устройство состоит из двух опорных наклонных площадок 1 и 2, образующих бункер, шнеков 3, смонтированных на одной из опорных площадок, лотка 4 для приема разделенных заготовок, торцевыравнивающей стенки 5, отбойной стенки 6, установ ленной на передней площадке 2 бункера в месте укладки вершин заготовок, механизма продольного перемещения заготовок. Бункер имеет острые углы в вертикальной и горизонтальной плоскости, в результате пакет заготовок укладывают вершинами вверх и вперед по направлению разделения. Привод шнеков и механизм продольного перечасти пучка, и перемещает нижние заготовки на отбойную стенку 6, в результате вершины нижних заготовок оказываются сбоку пучка, в районе отбойной стенки 6, либо скатываются от отбойной стенки 6 на верхние слои пучка. Если вершина заготовки расположена в середине пучка, шнеки 3, расположенные в вершинной части пучка, включают внутрь бункера, за счет чего. происходит сжатие нижних слоев пучка и выдавливание средних заготовок вверх (фиг. 1), причем шнеки 3 захватывают крайние верхние заготовки и перемещают их вниз, таким образом число верхних заготовок уменьшается, а число нижних увеличивается, в результате средние заготовки перемещаются в верхние слои пучка.Необходимо отметить, что при разделении комлей заготовок основное количество их защемленных вершин находится в нижних слоях пучка, поэтому основным движением регулирования положения вершин будет движение их по периметру в боковое и верхнее положение, Положение вершины заготовки, в середине пучка является крайне редким. Однако учитывать возможность регулирования такого положения необходимо. формула и з о б р е т е н и ямещения не показаны,Способ осуществляется следующимобразом. Пучок заготовок, скатывая по наклонной площадке 1, подают для разделения на площадку 2. При движении шнека 3, установленного в комлевой части пучка, осуществляется разделение комлей пучка и выдача крайнего в лоток 4, при этом происходит торцевыравнивание пучка о торцующую стенку 5, после чего комель заготовки захватывает механизм продольного перемещения и перемещает. Если тягового усилия механизма недостаточно для преодоления сил сопротивления защемленной вершины заготовки, оператор, управляющий устройством, визуально определяет местоположение заготовки и, если вершина ее расположена в нижних слоях пучка, включает шнеки 3, расположенные в вершинной 40 45 50 55 Способ разделения пучка стволов деревьев, заключающийся в том, что пучок размещают вдоль продольной оси стволов на опоре, отделяют от пучка комель одного из стволов путем захвата этого комля и перемещения его вплоскости, перпендикулярной продоль -ной оси пучка, фиксируют упомянутыйкомель с последующим перемещением всего ствола в направлении, параллельномоси пучка, до полного отделения,о т л и ч а ю щ и й с я тем, что,с целью уменьшения повреждаемости вершин стволов при защемлении последних,после фиксации комля отделяемогоствола и перед перемещением ствола впродольном направлении производятвращение вершинной, части пучка вокруг его продольной оси до перемещения вершины этого ствола из зоны защемления в периферийные слои пучка,находящиеся с противоположной отопоры стороны.1337331Составитель Е.Умрихина. Редактор М.Циткина Техред Л.Сердюкова Корректор СШекмар Заказ 4090/19 Тираж 776 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раущская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
