Розанов

Номер патента: 964362

Опубликовано: 07.10.1982

Авторы: Данилов, Розанов, Скворцов

МПК: F23Q 2/34

Метки: варианты, его, зажигалки, механизма, пьезоэлектрической, ударного, фиксатор

...с блоком 6пьезоэлементов, В полости упругого тора 1,взаимодействующего с приводным элементом 7, размещен упругий элемент 8.Упругий тор может быть выполнен подлине составным из нескольких элементов 9.Элементы 9 могут представлять собой шарики10, либо ролики 11, илн кольца 12, Нижняякромка паза 2 ударника 3 может быть выполнена с косым срезом 13,Фиксатор работает следующим образом,При перемещении приводного элемента 7 1 рсжимаются ударная 4 и возвратная 5 пружиндо тех пор, пока он не утопит упругий тор 1вглубь паза 2 ударника 3, разблокировав последний. Ударник 3 под действием ударнойпружины 4 наносит удар по блоку 6 пьезоэлементов.При снятии нагрузки с приводного элемента7 ударник 3 возвращается в исходное положение, а упругий тор 1...

Номер патента: 964361

Опубликовано: 07.10.1982

Авторы: Власов, Данилов, Розанов

МПК: F23Q 2/173

Метки: газовой, зажигалки, заправочный, узел

...полости 9 и 10, сообщенные через зазоры 11 и 12, с баллоном 1 и газовым объемом зажигалки. На наружных торцах клапанов 2 и 8 выполнены проточки 13 и 14 для уплотнения с ответными плоскостями 15 и 16 переходника 4, снабженного также отверстиями 17 и 18 для подачи газа. Зазоры 11 и 12 герметизируются в нерабочем состо янин уплотнениями 19 и 20.При работе заправочного узла переходник 4 вставляют дополнительным наконечником 5 в отверстие 6 штока 3. Другой торец переходника 4 упирают в торец штока 7 входного клапана 8 зажигалки. Далее. приклад964361 15 20 ВНИИПИ Заказ 7599/15 Тираж 598 Подписи Филиал ППП "Патент", г. Ужгород, ул. Проектная,3пывают усилие к Баллону 1 и перемегцаот его в направлении входного клапана 8 зажигалки. При этом...

Номер патента: 963882

Опубликовано: 07.10.1982

Авторы: Будман, Кагановский, Карасев, Карзов, Попов, Рожков, Розанов, Степанский, Сысоев, Шорохов

МПК: B30B 15/00

Метки: вертикальный, гидравлический, пресс

...колонны и другие детали от весаподвижной станины.Выполнение ограничителей горизонтального перемещения в виде предварительно напряженных давлением жидкостигидравлических цилиндров повышает надежность пресса, так как в аварийномслучае при ударе его выдвижного столав конце хода об ограничители жидкость в гидравлических цилиндрах,являющаяся упругим элементом, уменьшает горизонтальные динамические нагрузки на детали пресса и его фундамент.На фиг. 1 изображен пресс, видспереди; на фиг. 2 - разрез по А-Ана Фиг, 1.,Вертикальный гидравлический пресссодержит подвижную станиру 1 (Фиг.1),включающую верхнюю траверсу 2 и неподвижную траверсу 3, Пресс содержиттакже колонны 4, установленные междутраверсой 3 и опорной плитой 5, воспринимающие вес...

Номер патента: 960496

Опубликовано: 23.09.1982

Авторы: Лахтионов, Розанов, Скворцов, Трычков

МПК: F23Q 2/34

Метки: зажигалки, механизм, пьезоэлектрической, ударный

...стакан с возвратной пружиной, в котором установлен подпружиненный ударник, снабженный по периферии пазом с фиксатором, взаимодействующим с приводным стаканом, причем фиксатор выполнен в виде упругого тора, а поверхность приводного стака на, взаимодействующая с фиксатором, выполнена конической 11.Недостатками известного устройства являются большое усилие срабатывания и низкая долговечность.Цель изобретения - повышение удобс20 эксплуатации и увеличение ресурса рабоУказанная цепь достигается тем, что п ударника выполнен с глубиной не менее аметра поперечного сечения тора фиксат Механизм работает следующиПри нажатии на приводной сная 4 и возвратная 3 пружиныдо тех пор, пока приводной стческой поверхностью не соприксатором 7. При этом...

Номер патента: 959168

Опубликовано: 15.09.1982

Авторы: Балахонов, Розанов

МПК: G11C 29/00

Метки: запоминающее, самоконтролем

...выходные сигналы на идентичных выходах ДУ 14 всех подгрупп в следующих случаях работы устройства.Отсутствие обращения и дефектов в устройстве. Потенциал всех адресных шин равен нулю, поэтому на входе соответствующего дискриминатора не будет течь ток.При правильной работе тракта дешифрации выбирается одна адресная шина строки и в общей шине выбранной подгруппы в первой и второй группепотечет ток примерно равный 1,)оот .Вследствие сбоя или постоянйой неисправности выбираются две и более адресных шин строки, столбца, относящихся к одной подгруппе. В этом случае по общей шине подгруппы течет ток 1)1 по , так как на двух или более адресных шинах строк, либо столбцов, потенциал повышается до определенной постоянной величины,...

Номер патента: 959079

Опубликовано: 15.09.1982

Авторы: Плахтеев, Розанов, Тимонькин, Ткаченко, Харченко, Чепел

МПК: G06F 9/22

Метки: мультимикропрограммное

...параллельной микропрограммыв каждом рабочем такте записан в первомрегистре 3 адреса. Если в рассматриваемом рабочем такте функционирует первая (вторая)микропрограмма, то трипер 13 установлен внулевое (единичное) состояйие, триггер 18(19)в единичном состоянии, а триггер 19 (18) мо.жег быть как в единичном, если вторая (первая) параллельная микропрограмма не находитсяв режиме ожидания, так и в нулевом состоя.нии, если вторая (первая) параллельная микро.программа находится в режиме ожидания,В данном случае адрес очередной микроко.манды первой (второй) микропрограммы черезблок 21 (22) поступает в регистр З(4) и длее через блок 5 (6) и блок 7. в блок 8 памяти, с которого считывается очередная микро.команда и выполняется аналогично...

Номер патента: 958779

Опубликовано: 15.09.1982

Авторы: Голуб, Лахтионов, Розанов, Срейберко

МПК: F23Q 2/34

Метки: зажигалки, механизм, пьезоэлектрической, ударный

...механизм содержит ударный 1 и приводной 2 элементы, взаимодействующие с ударной 3 и возвратной 4 пружинами, а также фиксатором 5, выполненным в виде полого упругого тора с упругим элементом 6, размещенным в его полости. Фиксатор 5 установлен в пазу 7 ударного элемента 1, а по его периферии установлено упругое кольцо 8. В нижней части механизма установлен блок 9 пьезоэлементов. При работе ударного механизма приводной элемент 2 перемещается по направлению к блоку 9 пьезоэлементов, сжимая ударную 3 и возвратную 4 пружины. Далее приводной элемент 2 сдвигает фиксатор 5 внутрь паза 7, сжимая упругое кольцо 8. При этом ударный элемент 1 разблокируется и наносит удар по блоку 9 пьезоэлементов. Прн деформации блока 9 пьезоэлементов на его...

Номер патента: 957885

Опубликовано: 15.09.1982

Авторы: Васильев, Глазков, Патрикеев, Розанов

МПК: A61B 18/02

Метки: криохирургии

...высокой теплопроводности (например, никеленой, медной и т.п.). Панель 1 внутри снабжена, по меньшей мере, одной перегородкой 5, 5 образованной в данном случае пазом 6 разделяющим внутреннюю поверхность панели 1 на камеры 7 и 8. Хладагент подается по каналу 9 для подвода хладагента и за счет сетки 4 р равномерно растекается.по сечению камеры 7 и перетекает в камеру 8Парожидкостная смесь отводится по каналу 10 для отнода хладагента. Каналы 9 и 10 заключены в теплоизолированный кожух 11, соединенный с емкостью 12Емкость 12 снабжена клапаном 13, управляемым посредством подпружиненного курка 14. Емкость 12 представляет собой полый сосуд, образующий чаккуумную камеру 15, внутри которой размещен сосуд 16. для жидкого хладагента. Сосуд...

Номер патента: 951014

Опубликовано: 15.08.1982

Авторы: Данилов, Розанов

МПК: F23Q 2/34

Метки: зажигалки, механизм, пьезоэлектрической, ударный

...процессомЦелью изобрет иенадежности.Указанная цель достигается тем, что при.водной стакан снабжен ограничителями ходав виде пружинных колец, а на верхней части внутренней поверхности корпуса и внешней ударника выполнены кольцевые пазы, вкоторых размещены упомянутые ограничители,причем на внешней и внутреннеь поверхностиприводного стакана выполнены выступы, взаимодействующие с ограничителями,На чертеже изображен ударный механизм,продольный разрез.Ударный механизм содержит 1 йв корпусе 1 приводной стаканный составным из клавиши 33 951014 виде пружинных колец 10 и 11, установленных в кольцевых пазах 12, 13 и взаимодей, ствующих с выступами 14 и 15, Ударный механизм снабжен также блоком пьезоэлементов 16.5При работе ударного механизма...

Номер патента: 949721

Опубликовано: 07.08.1982

Авторы: Балахонов, Розанов

МПК: G11C 29/00

Метки: запоминающее, самоконтролем

...уровень регенерации с шины 19, по которому на их выходах устанавливаются единичные уровни, по которым мультиплексор .17 формирует уровни разрешения записи считывания в столбцы наполнителя 6, Уровень регенерации, подаваемый на вход 19 запрещает прием-выдачу информаНа второй вход 2 И логики данного триггера 2 подается разрешающий уровень с выхода соответствующего двух входового элемента ИЛИ 18,По окончании импульса записи с шины 40 снимается уровень записи, а с входов дешифраторов 11 и 12 снимается полный код адреса. На этом цикл записи информации в ячейку 5 заканчивается.По прошествии времени, определяемого в общем случае вероятностью появления одиночных сбоев, приводящих к искажению информации, хранимой в устройстве, а также периодом...

Номер патента: 947042

Опубликовано: 30.07.1982

Авторы: Береснев, Медведева, Розанов

МПК: C01B 25/38

Метки: выбранного, кадмий, кобальт, конденсированных, марганец, металла, металлов, ряда, смешанных, фосфатов, щелочных

...) хл 4 Н 20 = 1;3), Полученный гомогейныйраствор выдерживают при комнатной 15температуре в течение 6 ч. Выпавшиекристаллы отфильтровывают на фильтреШотта Ю 1, промывают один раз ацетон:м, затем эФиром. Получают 3,64 гМа Мп(Р 06 ИНЭ)13 Н 20. Выход 853. 2 оПолученный осадок нагревают соскоростью 15 оС/мин до 600 С и выдероживают при этой температуре в течение1 ч,Данными химического анализа и хроматографии на бумаге подтверждаетсяобразование триметафосфата марганцасостава ИаМп(Р ОО), Получают 2,7 г,Выход 85.Найдено, 4: Иа 0 20,08; МпО 11,38; зоРО 68,54Йайп(Р 0)Вычислено, Ж; Иа 0 19,96; МпО11,43; Р О - 68,51,П р и м е р 2. 25 мл раствора хлсрида кобальта, содержащего 1 г СоСРфхбНО, смешивают с 25 мл растворатриметафосфимата натрия,...

Номер патента: 946539

Опубликовано: 30.07.1982

Авторы: Вельшер, Воронцова, Никитина, Пронин, Розанов, Стаханов, Филатов

МПК: A61F 5/03

Метки: компрессии, мастэктомии, после

...фиксируется на жилете при поощи завязок 11.Устройство используют следующим образом.На оперированную больную надевают жилет 1, при помощи шнуровки его подгоняют по объему тела больной таким образом, чтобы полотно жилета равномерно облегало грудную клетку и прижимало кожные лоскуты по всей поверхности оперированного поля. Через отверстие 5 выводят дренажную трубку 6, которую соединяют с приспособлением94 б 539 Формула изобретения НИИПИ Заказ 5388/7 Тираж 714 Подписное илиал ППП "Патейт", г.ужгород, ул.проектная,10 для отсоса раневого отделяемого, Через дренажную трубку б производят зтсос раневого отделяемого при расдравлении сжатых гофров, Для прижатия кожных лоскутов, образовавшихся в результате операции во впадинах, ,5 используют...

Номер патента: 937901

Опубликовано: 23.06.1982

Авторы: Розанов, Скворцов, Трычков

МПК: F23Q 3/00

Метки: зажигалка, пьезоэлектрическая

...выполнено сквоэ .ное осевое отверстие, в котором размещен упомянутый высоковольтный вывод,Кроме того, приводной механизм может быть снабжен возвратным плунжвром, размещенным в дополнительном цилющре, сообщенном с герметичной полостью и гидроцилиндром.,нижней части блока 1 пьеэоелементови днище корпуса 3 выполнено сквозноеосевое отверстие 8, в котором размещенвысоковольтный. вывод 2. Приводной механизм 7 снабжен возвратным плунжером9, размещенным в дополнительном цилиндре 10,При воздействии на приводной механизм 7 возрастает давление в герметичной полости 4, и на полюсах блока 1пьезоэлементов возникает разность по тенциалов, передаваемая в разрядный за.зор (не показан) через высоковольтныйвывод 2, При етом в упомянутом зазоре...

Номер патента: 937230

Опубликовано: 23.06.1982

Авторы: Волковицкий, Гончарова, Гусев, Деревянко, Зорев, Кадигробов, Кротов, Попов, Прозоров, Розанов, Русанов, Сысоев, Тупицын, Фельдблюм, Целиков, Шляхин

МПК: B30B 15/06

Метки: обечаек, пресс, раскатки

...фиг. 1 изображен предлагаемый пресс,вид спереди; на фиг. 2 - разрез А - А на 2 о фиг. 1.Пресс для раскатки обечаек состоит изС-образной станины 1, на верхней траверсе которой размещен инструмент 2 с гидроприводом 3. На нижней траверсе С-образнойвестным является расширение его технологических возможностей, повышение производительности и качества обечайки, так как возможна правка обечаек. Кроме, того, возможны кузнечно-прессовые работы на сто.5 ле дополнительной траверсы пресса при увеличенной открытой высоте пресса (например, вращение обечайки на роликах, установленных на нижнем столе, при вытяжке патрубков). Формула изобретения Пресс для раскатки обечаек по авт. св.567532, отличающийся тем, что, с целью повышения качества...

Номер патента: 936295

Опубликовано: 15.06.1982

Авторы: Левин, Никулин, Розанов, Шеленок

МПК: H02M 7/48

Метки: переменное, постоянного

...сиг" налы на замыкание или размыкание ключей 12- 14. Первичные обмотки 6 и 7 имеют одинаковое число витков. Числа витков дополнительных обмоток 10 и 11 также равны между собой.Преобразователь работает. следующим образом.Переменное напряжение с выходов инверторов 2 и 3 через ключи 13 и 14 поступает на первичные обмотки 6 и 7, расположенные на отдельных магнитопроводах 4 и 5 трансформаторного узла, При этом согласующее устройство 12 ослабляет, если это индуктивная катушка, или исключает, если это управляемый ключ, трансформаторную связь между магнитопроводами, Каждый из инверторов принимает на себя 503, мощности нагрузки, работая практически независимо от другого. В случае аварийного отключения,например инвертора 2, блок управле"ния 1...

Номер патента: 930533

Опубликовано: 23.05.1982

Авторы: Бурлаков, Ещин, Заровский, Кербецов, Кулагин, Розанов, Сорокин

МПК: H02M 7/06

Метки: переменного, постоянное, трехфазного

...вентиля 5 группы 2 включится1 О вентиль 6 группы 2 (точка К на фиг.2).Произойдт переключение обмоток 11 С,12 А из второй ветви в первую (в противофазе) и т д.Аналогично происходит переключениеобмоток и при векторной диаграмме, представленной на фиг. 3,В устройстве, представленном на фиг, 4,две обмотки одной и той же фазы, однаиз которых включена между -1 )-й и:, -й, а другая между-й и (+1)-йпарами вентилей, заменены одной обмоткой со средним отводом, подключенным к-й паре вентилей. Устройство содержит 15 такой же. вентильный мост, включаюшийтри группы 1, 2 и 3 пар вентилей 4 5,6 . 7, 8 и трехфазный трансформа-,тор со вторичными обмотками 17, 18,19, 20, 21 и 22 в каждой из фаз А, 20 В, С, Обмотки 17, 20, 21, 22 выполнены со средними...

Номер патента: 929725

Опубликовано: 23.05.1982

Авторы: Батухтин, Ивановский, Казанцев, Розанов

МПК: C22B 7/00

Метки: алюминия, извлечения, отходов

...чистоты металла,П р и м е р 1. В графитовом тиглерасплаулют 150 г криолита с отношением- = 3. Предварительно измельаЙРченные изделия из спеченных алюминие 35вых порошков с диаметром от 1 до 10 ммосвобождают от железа с помощью магнита и загружают в расплав криолита.Расплав выдерживают при 960-980 Св течение 45 мин и содержимое выли-вают в алундовь:й тигель, охлаждают иотделяют королек алюминия.Из 33 г загруженных отходов в корольке металл составляет 24,5 г. Извлечение составляет 74,3%. Большинство45окиси алюминия растворяется в криолите.П р и м е р 2. В графитовом тиглеНаплавляют навеску криолита с отношением Е = 3 весом 150 г, В нейМайАЕГЪрастворяют 26 г предварительно измель50ченных и отмагниченных отходов.Расплав выдерживают...

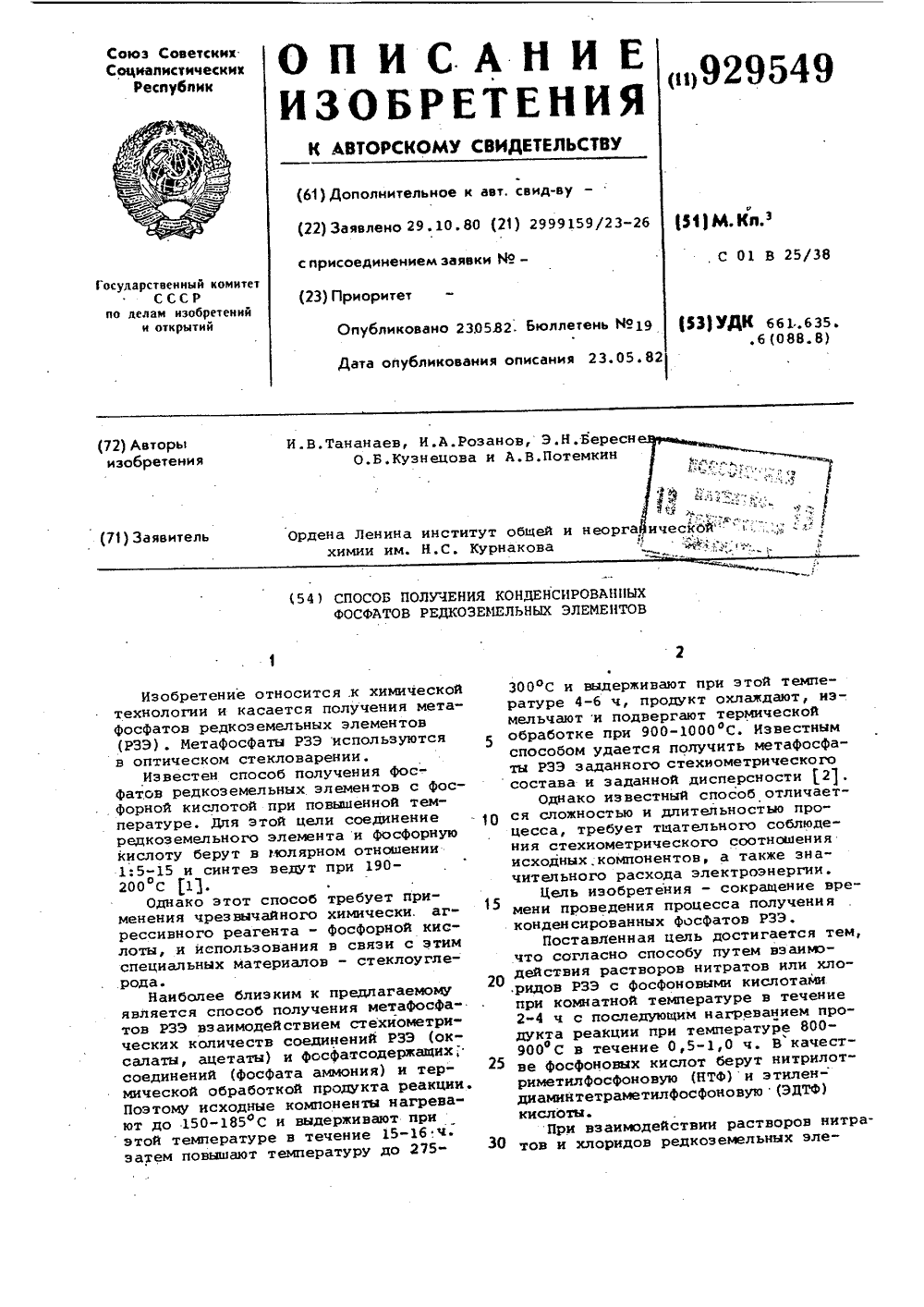

Номер патента: 929549

Опубликовано: 23.05.1982

Авторы: Береснев, Кузнецова, Потемкин, Розанов, Тананаев

МПК: C01B 25/38

Метки: конденсированных, редкоземельных, фосфатов, элементов

...900 ОС со скоростью 15 град/мин и выдерживают при этой температуре в течение.0,5 ч. Данными химического и люминесцейтного анализа подтверждается образование полифосфата состава 1 И (РО), . Получено 2,16 г, выход 98%.Спектры люминесценции полученногосоединения неодима были записаны на спектрометре СДЛв области 0,88, 1,06 мкм при комнатной температуре. Как по расположению сПектральных линий, так и по их относительной интен сивности, спектры Юд(РО)з и синте" зированных соединений совпали в пределах точности эксперимента. Это дает возможность утверждать, что синтезированные соединения представляют 10 собой фосфат европия.П 1 р и м е р 350 мл 0,02 И раствора нитрата европия (0,34 г Ец(БО)3 )еремешивают с 25 мл 0,02 М...

Номер патента: 928357

Опубликовано: 15.05.1982

Авторы: Розанов, Тимонькин, Ткаченко, Харченко, Чепел

МПК: G06F 9/22

Метки: микропрограммного

...и импульсы от генератора 8 поступают в счетчик 13, а затем - в счетчик19, В результате поочередно возбуждаются первый К-ый выход дешифратора 20и микрокоманды А, , Ас полей регистра 18 через бпоки элементов И 25поступают на блок элементов ИЛИ 29 идалее - на выход 30 устройства,После прихода К-того импупьса появпяется сигнал на выходе элемента И 21,цо которому обнуляется счетчик 13 итриггер 27, блокируя элемент И 9, асчетчик 1 9 устанавливается в состояние,которому соответствует единичный сигнал на (К+1)-м выходе.дешифратора 20,Одновременно импульс сформированныйдкфференцируюшей цепочкой 15; увепичивает содержанке счетчиков 2 и 6 на единицу, Затем осуществпяется считывание5 9283 информации из ячейки блока 4 в регистр 5, Микрокоманда из...

Номер патента: 924926

Опубликовано: 30.04.1982

Авторы: Кравченко, Панин, Розанов, Хисматулин

МПК: H05K 3/06

Метки: линия, печатных, плат, химической

...промывки платы в ванне 4 спутник 24 переносится авто- оператором к проему скафандра, дверка 22 которого открывается, пропускает спутник и закрывается. Затем спутник транспортируется и устанавливаетсяавтооператором последовательно в захваты 18, расположенные над ваннами 5, 6, 7 и 8. После окончайия цикла промывки в ванне 8 спутник перемещается и устанавливается автооператором на кронштейн 14, с которого он снимается оператором. Формула изобретения Линия для химической обработкипечатных плат, содержащая ванны длярабочего раствора, скафандр над частью ванн, автооператор со штангой,несущей захваты для плат, и путепровод для перемещения автооператора,о т л и ч а ю щ а я с я тем, что,с целью упрощения конструкции и повышения надежности работы...

Номер патента: 922745

Опубликовано: 23.04.1982

Авторы: Мохнобров, Розанов, Сорокин, Фролов

МПК: G06F 9/46, G11C 11/4063

Метки: выделения, двоичного, единиц, кода, последовательного

...регистра. 5 4Устройство для последовательноговыделения единиц из двоичного кодаработает следующим образом,В исходном состоянии триггеры1 и 2 находятся в нуле, в результатечего элементы Ивсех ячеек открыты,и на одном из входов элементов И 3и 4 присутствует разрешающий потенциал, Кроме того, сигналами с нулевых выходов триггеров 1 открываются по второму входу элементы И 3 всех ячеек.При выделении единиц из двоичного кода значения разрядов исходного кода подается на соответствующиевходы 9 устройства и запоминаются триггерами 2.Если значение разряда исходного кода равно единице, то сигнал с единичного выхода триггера 2 соответствующей ячейки через открытый элемент И 3 поступает на запрещающий вход элемента ЗАПРЕТ б данной ячейки,...

Номер патента: 920677

Опубликовано: 15.04.1982

Авторы: Алферов, Мамонтов, Розанов, Сухинин

МПК: G05F 1/64

Метки: автономного, выходного, инвертора, стабилизации

...- угол между вектором токаНагрузки и вектором выходного напряжения Фильтра 31угол между вектором токанагрузки и вектором первойгармоники прямоугольногонапряжения инвертора;Б - сигнал с выхода задатчиканапряжения;Величина падения напряжения на Фильтре 3 равнаО, =13 Ьф ео (1) где 13. - величина падения напряженияна Фильтре;1- ток нагрузки;(8) Втор муле 5 ции по печиваю жения нУстр образом Форрекобесапряое и третье слагаемоеявляются сигналами квыходному возмущениют компенсацию паденияа фильтре 3.ойство работает следующи м Регулятор постоянного напряжени1 изменяет величину поступающегона него входного напряжения в соответствии с сигналом рассогласования,поступающего с элемента сравнения 6.Постоянное выходное напряжение на 20 пряжения...

Номер патента: 918566

Опубликовано: 07.04.1982

Автор: Розанов

МПК: F04D 29/70

Метки: входное, насоса

...окнах 5 создаетсяноминальный перепад давлений между расходной емкостью, в которую погружено все входное устройство, ивнутренней полостью корпуса 4. Этот перепад воздействует на разделитель,выполненный в .виде диафрагмы 11 илипоршня 12, стремясь вдавить еговнутрь корпуса .4. Этому препятствует усилие .предварительно сжатойпружины 10, за счет чего разделительи жестко связанный с ним стержень 9с щэмплектом очистных ножей 6 нахо"дятся в нижнем исходном положении,918566 5По мере засорения проходных окон 5величина упомянутого перепада дав-лений возрастает, и в момент, когдаусилие от перепада превышает усилиепредварительно сжатой пружины 10, зочистные ножи 6 вместе с разделителем начинают подниматься вверх.Максимальное значение...

Номер патента: 912452

Опубликовано: 15.03.1982

Авторы: Букаров, Гречко, Катков, Константинопольский, Лисютин, Нуркас, Розанов, Рощин, Хаванов

МПК: B23K 33/00

Метки: конструкция, сварная

...с установочным буртом, и остающуюся вставку с технологическим пазом,установленную между элементами, снабжена, установленной с натягом на буртдополнительной Г-образной вставкой, вхо-.дящей в паз, выполненный со стороныэлемента не имеющего бурта, при этомостающаяся вставка установлена до упора .в бурт,На чертеже изображена сварная конструкция, общий вид.Конструкция содержит свариваемыеэлементы 1 и 2, установочный бурт 3,выполненный на элементе 1, остающуюсявставку 4 установленную между элемен)50тами 1 и 2, соединения до упора в бурт 3. И вставке 4 со стороны элемента 2выполнен технологический паз 5, Междуэлементами 1 и 2 размещена дополнитепьная Г-образная вставка 6, установ 55ленная с натягом на бурт 3 и входящаяв паз 5.Сварную...

Номер патента: 911647

Опубликовано: 07.03.1982

Авторы: Васильева, Гришина, Ковалев, Ктиторов, Рахимов, Розанов

МПК: H01J 17/00

Метки: несамостоятельного, разряда

...90 Тор, ионизирующее излучение осуществляет пучок электронов с энергией 100 кэВ и с плотностью тока5 1 - 10 мкА/см, а частота высококачественного напряжения 7 - 8 МГц.Сущность изобретения заключается в том, что замена постоянного поля на высокочастотное с указанными выше характеристиками устраняет пррэлектродные слои в плазме, являющиеся областями самостоятельной ионизации и выполняющйми роль эмиттера заряженных частиц. Дело в том, что при Тс Г, не успевает произойти экранировка приложенного напряжения, вызванная дрейфом электронов, приводящих к формированию катодного слоя. ЗначениеЦзависит от амплиту ды прикладаемого высокочастотного напряжения, мощности внешнего ионизатора, давления и состава газа. Причем с повышением газового...

Номер патента: 909343

Опубликовано: 28.02.1982

Автор: Розанов

МПК: F04D 29/70

Метки: входное, насоса

...корпуса расположен переходник 13, в горловине которого находится откидной обратный клапан 14, прижатыйс одной стороны к горловине с помощьюштуцера 15, Входное устройство погруженов расходную емкость 16. В корпусе 1 образована внутренняя полость 17,Входное устройство насоса работает следующим образом.При работе насоса раствор поступает израсходной емкости 16 через отверстия 6 вспиральной эластичной ленте 5 и ее межвитковые зазоры в переходник 13 подводящего патрубка.При этом суммарное значение площадипроходных сечений межвитковых зазоров- подобрано таким образом, что оно меньшесуммарного значения площади проходныхсечений отверстий 6.,В начале работы, благодаря достаточной проницаемости фильтра 2, перепад давления между расходной...

Номер патента: 909278

Опубликовано: 28.02.1982

Автор: Розанов

МПК: F04B 9/08

Метки: возвратно-поступательный, гидроприводной, насос

...10 и 11, соединенные между собой коллектором 29. Упругое звено 17 размещено в камере 30 переменного объема, кинематически связанной с вращающимся блоком 15 через обойму 16 и гидравлически магистралью 31 со сливом 32 приводной среды.Устройство работает следующим образом. 1 в При установившемся режиме работы золотниковый распределитель 5 занимает одно из своих крайних положений и приводная среда от насоса 10 поступает в соответствующий силовой цилиндр, например 3, воздействует на вытеснитель 6, который переме щаясь, осуществляет нагнетание перекачиваемой среды в нагнетательный коллектор 29. Одновременно вытеснитель 12 через нить 14 воздействует на вытеснитель 13 и через жесткую связь на вытеснитель 7, который перемещаясь,...

Номер патента: 907509

Опубликовано: 23.02.1982

Авторы: Вишневский, Емельяненков, Изох, Розанов

МПК: G04F 10/04

Метки: длительности, импульсов, периодических

...периодас начала измерения и й дос 1 ийподсчитывается и запо 9 4торого соединен с входом второго счетчика и выходом блока синхронизации.Сущность способа заключается в следующем.Устанавливают период Тэ эталонной последовательности равным или кратным периоду Т следования импульсов длительность .Х которых иэмеряетсв так, что имеет место равенство Т =К Т, где К = 1 2, 3Затем изменяют период эталонной последовательности на величину Ь и получают его новое значение ТЭл Т+С, сохоаняя неизменной длительность С импульсов этой последовательности.Сравнивают во времени последовательности с периодами Т и Ти выделяют моменты совпадения сравниваемых последовательностей.За момент совпадения принимают определенный элемент пачки импульсов...

Номер патента: 907350

Опубликовано: 23.02.1982

Авторы: Розанов, Скворцов, Трычков

МПК: F23Q 2/00

Метки: баллон, газовый, газовых, зажигалок, заполнения

...клапана. В полости клапана размещен подпружиненный шток 4 с запорным элементом 5 для герметизации отверстия 6. Торцовая поверхность наконечника штока баллона имеет волнистую поверхность в окружном направлении, которая при контактировании с плоской поверхностью буртика 7 штока клапана зажигалки образует арочные зазоры 8, достаточные для прохождения жидкообраз 907350ной фазы газа. При аналогичном контактировании с эластичной прокладкой 9 клапана, изображенного на фиг. 2, образуются зазоры, достаточные для стравливания газообразной фазы газа из полости зажигалки.Устройство работает следующим образом.При нажатии штока с наконечником зарядного газового баллона штока 4 клапана зажигалки разгерметизируется уплотнительный элемент 5. При...

Номер патента: 907089

Опубликовано: 23.02.1982

Авторы: Виноградов, Кыров, Леонова, Лукомский, Надежкин, Пермяков, Розанов, Станиславчик

МПК: C25D 5/44, H01G 9/045

Метки: алюминиевой, фольги, электрохимической

...натрия, травление осуществляютпульсирующим током с коэффициентом пульсации 673 при температуреоэлектролита 50-70 С в электролите,содержащем указанные компоненты вследующем соотношении 1 г/л.Хлористый натрий 15-25Сульфат натрия 5-15П р и м е р . Реализация способа 15 электрохьмического травления алюминиевой фольги.Травление алюминиевой фольгипроводят в электролите, содержащем:Натрий хлористый, г/л 202 20Натрий сульфат, г/л 0-2фпри следующем режиме электролиза:Анодная плотностьтока, А/сма0,8.Редактор Г.Волкова Техред Т.Маточка Корректор М.Шароши Заказ 524/35 Тираж 687 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4...
