Номер патента: 1204934

Опубликовано: 15.01.1986

Авторы: Гостик, Ровенский, Рогачев

МПК: G01F 1/68

Метки: расходомер, тепловой

...расходомер содержит расположенные в измеряемом потоке соеди. ненный последовательно с первым постоянным резистором 1 измерительный терморезистор 2 и соединенный последовательно со вторым постоянным резистором 3 компенсационный терморезистор 4, дифференциальный усилитель 5, первый 6 и второй 7 усилители и расположенный в измеряемом потоке дополнительный терморезистор,8.Тепловой расходомер работает следующим образом.Через резистор 1 и измерительный терморезистор 2 протекает ток, определяемый выходным напряжением Б дифференциального усилителя 5 еыии нагревающий измерительный терморезистор 2 до температуры, большей на еТ температуры среды Т. Составитель Л.КожеуровТехред А.Ач Корректор М.Демчик Редактор К. Волощук Заказ...

Номер патента: 1203237

Опубликовано: 07.01.1986

Авторы: Абаринов, Миракян, Никеенков, Рогачев

МПК: E21B 47/00, G01V 11/00

Метки: бурения, записи, магнитной, параметров, технологических

...времени интег 5 ратора. Коь 20 25о11 н об ии 30 35 Т 11 .Т 0,Временной интервал Т выделяЧется триггером 33 записи. На времяТпрекращается стирание предварительно записанных на магнитный 45 носитель импульсов. Длина магнитного носителя (, с нестертым участком будет определяться скоростьюперемещения магнитного носителя 7и Т50(2) КТ =й - =тпр ноь Ч Длина магнитного носителя с нес терным участком не зависит от скорости перемещения магнитного носителя, а зависит только от измеряемого параметра б где К - коэффициент;" - скорость перемещения магнитного носителя,запись импульсов в реверсивный счетчик 13 прекращается, и в последнем оказывается записанным число импульсов 11 н , обратно пропорциональное скорости перемещения магнитного носителя При...

Номер патента: 1194862

Опубликовано: 30.11.1985

Авторы: Долматов, Захаров, Круглов, Латыпов, Обновленский, Павлов, Рогачев, Сахненко, Семиколенных, Тюляев

МПК: C07B 43/02, G05D 27/00

Метки: автоматической, защиты, нитрования, процесса

...отклоненииэлектропроводности реакционной массы,замеряемой одновременно двумя датчиками, устанавливают следующую особенность: при отклонении сигналов поэлектропроводности, в противоположных направлениях аварийная ситуацияв реакторе возникает вследствие ос-танова мешалки; при отклонении сигналов по электропроводности в одномнаправлении причиной аварийной ситуации могут быть нарушения либо температурного режима, либо дозировкиисходных компонентов,Повышению надежности устройства защиты процесса нитрования путем устранения его ложных срабатываний способствует использование резервирования датчиков по контролю за возникновением аварийной ситуации и применение как новых логических элементов, так и новой взаимосвязи между элементами, при...

Номер патента: 1188313

Опубликовано: 30.10.1985

Авторы: Бергштейн, Великосельский, Ворожбитов, Индрупский, Рогачев

МПК: E21B 47/022

Метки: зенитного, скважины, угла

...механизма, состоя" щего из подпружиненных грузов 8 с верхними и нижними тягами 9 и 10, шарнирно соединенными соответственно со штоком подшкальника и основанием корпуса, при этом тяги установлены под углами, вершины которых обращены навстречу одна другой.Гидравлическое реле, входящее в устройство, представлено направляющей 11 с дроссельными отверстиями 12,Для обеспечения снятия показаний верхний торец корпуса выполнен в виде шкалы 13, на которой размещен ферромагнитный указатель 14 зенитного уг-, ла, взаимодействующий с магнитным элементом отвеса. При этом часть корпуса 15 в зоне влияния магнитного элемента и шкала 13 выполнены из немагнитного материала, что позволяет осуществлять непосредственный контактуказателя 14 с магнитным элементом...

Номер патента: 1184543

Опубликовано: 15.10.1985

Авторы: Булынин, Катов, Пархисенко, Рогачев, Смоляров, Филипцова

МПК: A61M 5/30

Метки: безыгольный, инъектор

...усовершенствованием беэыголь ного иньектора по авт. св, В 712095.Целью изобретения является увеличение глубины проникновения медицинским клеем .при проведении иньекции в слизистую оболочку желудочно- кишечного тракта.На фиг. 1 изображен иньектор; на фиг. 2 - наконечник.Безыгольный иньектор содержит корпус 1, внутри которого размещен 15 привод 2 и ампула 3, удерживаемая накидной гайкой 4. В ампуле 3 установлены поршни 5 и 6, с поршнем 6 соединена гибкая трубка 7, выполненная из негартованной нержавеющей 20 стали, на одном из концов трубки 7 установлен наконечник 8, состоящий из втулки 9, корпуса 10 и,сопла 11, по гибкой трубке 7 установлена цилин. дрическая винтовая пружина 12, 25 Устройство работает следующимобразом,Для проведения...

Номер патента: 1182159

Опубликовано: 30.09.1985

Авторы: Бергштейн, Великосельский, Ворожбитов, Индрупский, Рогачев

МПК: E21B 47/022

Метки: зенитного, скважины, угла

...поверхности корпуса - проточка 23, причем проточки сдвинуты одна относительно другой в осевом направлении и сопряжены между собой на концевых участках. Для уравновешивания давления, возникающего внутри корпуса 7 в связи с тепловым расширением находящейся в нем жидкости, в нижней25 30 35 40 45 50 55 части корпуса имеется разделительный поршень 24. В средней части корпуса установлены стопоры 25 с пружинами 26, взаимодействующие с поршнем 11 узла фиксации отвеса.Для обеспечения снятия показаний верхняя часть корпуса 27 в зоне влияния магнитного элемента 10 вынолнена немагнитной, над магнитным элементом 10 на торце верхней части корпуса выполнена кольцевая шкала 28 из немагнитного материала и имеется Ферромагнитный указатель 29...

Номер патента: 1180581

Опубликовано: 23.09.1985

Авторы: Рогачев, Румянцев

МПК: F16D 65/02

Метки: барабанно-колодочного, колодка, плавающего, преимущественно, типа, тормоза, тормозная

...упругих элементов между фрикционной накладкой 9 и поперечной полкой основания 9 выполнен зазор. Длина полок упругих элементовпревышает длину поперечных пазовдля того, чтобы все упругие элементыбыли установлены поц одним и тем жеострым углом к оси симметрии. Еслиполки упругих элементов выполнить 45скругленными, то их контакт со стенками поперечного паза будет не точечным, а по криволинейной поверхности, что повысит надежность стыкаи улучшит демонтаж упругих элементов 8. Барабанный колесный тормоз с данной тормозной колодкой работает следующим образом.В процессе торможения транспорт ного средства поршни 3 рабочего цилиндра 2 разводят основание 5 тормозных колодок до соприкосновения рабочих частей колодок 9 с тормозным барабаном 1, при...

Номер патента: 1178789

Опубликовано: 15.09.1985

Авторы: Болденков, Величко, Грищенко, Ивченко, Кузьменко, Овчарук, Петров, Рогачев, Тарасенко

МПК: C22B 47/00, C22B 7/04

Метки: гранулированного, марганецсодержащего, разделения, шлака

...шлака плотностью 2,7-3,0 г/см.в нижней части надпостельного слоя истабилизация процесса их разгрузки.Таким образом, в данном способеразделения гранулированного марганецсодержащего шлака на частицы различ"30ной плотности роль искусственнойпостели и коэффициента неравномерности скоростей пульсирующего водногопотока заключается в том, чтобыпропустить через искусственную постель частицы шлака с плотностью2,7-3,0 г/см и задержать ее надповерхностью частицы шлака с.плотностью 2,5-2,69 г/смэ . При этомсодержание марганца в частицахшлака с более высокой плотностьювозрастает с 12-14 (исходный шлак)до 26-283.Реализация способа разделения марганецсодержащего шлака может бытьосуществлена в отсадочных машинахбез энергоемкой операции...

Номер патента: 1177087

Опубликовано: 07.09.1985

Авторы: Иванов, Оганесян, Рогачев

МПК: B23D 51/18

Метки: отрезной, станок

...в режиме "Наладка" работает следующим образом,В положении "Бездействие" электромагнит распределителя 22 обесточенПри этом плунжерный насос работаетвхолостую, плунжер 8 всасывает маслоиз боковой полости гидроцилиндра 5по гидролиниям 11 и 10 через обратный клапан 14 и сливает поступившеемасло в баковую полость гидроцилинд"ра 5 по гидролиниям 10, 21, 23 и 24через обратный клапан 14 и распределитель 22. Люлька 2 станка неподвижна. Пильная рама 3 с ножовочнымполотном имеет только возвратно-поступательное движение в направляющихлюльки 2,В положении "Резание" рассматри; вают две стадии работы: подвод и резание,Координация возвратно-поступательного движения пильной рамы 3 и качательного движения люльки 2 (подача, отскок) обеспечивается...

Номер патента: 1174684

Опубликовано: 23.08.1985

Авторы: Дрейшев, Косарев, Омельченко, Остапущенко, Рогачев, Томашевский, Филимонов, Чвертко

МПК: F24H 3/10

Метки: отопительный, радиатор, штампованый

...относится к теплообменной технике, преимущественно к штампованным отопительным радиаторам, предназначенным для отопительных систем зданий повышенной этажности.Цель изобретения - упрощение технологии изготовления и повышение прочности радиатора.На фиг. 1 изображен предлагаемый радиатор, общий вид; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1; на фиг. 4 - сечение В - В на фиг. 1.Радиатор содержит корпус, образованный наложенными один на другого отформованными вдоль волокон стальными листами 1, которые плотно соединены сварными контурными и межканальными швами 2 и 3 соответственно. Листы 1 имеют выступы и 746842впадины и при наложении один на другого образуют верхний и нижний коллекторы 4 и 5,...

Номер патента: 1172736

Опубликовано: 15.08.1985

Авторы: Палий, Рогачев, Сергиенко, Тимофеев

МПК: B29B 15/00

Метки: ванна, полимеризационная

...прокладка 5. На каждой из боковых стенокванны, контактирующей с кромкой. ццы, имеющей длину, превьццаюгцую длину сторон днища, выполнена выемка 6. Д я фиксации упругой пластины 3 в заданеэм положении ванна снабжена фиксаторомОораоотка материала в ванне производится следующим образом.1 ерсд заливкой полимерного материала 8 в ванну упругая пластина 3 через щелевое отверстие 4 вводится в ванну до упора в противоположную стенке со щелевым отверстием боковую стенку ванны. При этом пластина напыляется по профилю криволинейной выемки 6 и закрецляетсн в этом положении с помощью фиксатора 7, Герметизирукэцая прокладка 5 установленная на выступающем конце пластины 3 перекрывает гцелецое отвеэстие 4. Затем ванну зацолцякэт полимерным...

Номер патента: 1171250

Опубликовано: 07.08.1985

Авторы: Баркман, Остапущенко, Рогачев, Тригуб, Хазанов, Шуляк

МПК: B23K 11/10

Метки: корпусу, присоединения, теплообменника, штампосварного, штуцера

...сварных конструкций и может быть использовано при производстве штампосварных теплообменников, например, стальных панельных радиаторов и секционных водогрейных котлов.Цель изобретения - уменьшение трудоемкости путем совмещения операций по присоединению штуцера.На фиг. 1 представлена схема присоединения штуцера к корпусу; на фиг, 2 - сечение А-А на фиг. 1.Корпус 1 штампосварного теплообменника с отверстием 2, подготовленным под штуцер 3 в зоне поперечного шва 4 корпуса, устанавливают и жестко закрепляют Р кондукторе 5 соосно со штуцером 3. Причем диаметр отверстия 2 должен быть меньше наружного диаметра штуцера 3. Переднюю часть последнего выполняют конической для образования заходного конуса. Штуцер 3 закрепляют в...

Номер патента: 1168261

Опубликовано: 23.07.1985

Авторы: Катов, Рогачев, Смоляров, Твердохлеб

МПК: A61M 5/30

Метки: безыгольный, инъектор

...поршневую полость управляющейкамеры В медленнее, чем золотниковуюполость, которую он заполняет, невстречая значительного сопротивления,С повышением давления в поршневойполости результирующая сила перемещает золотник 20 вверх. Вместе сзолотником перемещается клапан 23,садясь на седло 25 корпуса и перекрывая сообщение рабочей камеры .с атмосферой. Вместе с золотником 20 перемещается подвижная втулка 21, так какна ее поверхность действует сила сжатого газа. Дойдя до упора 26, подвижная втулка 21 останавливается, а золотник под действием поршня 18 продолжает перемещаться вверх. При этомуплотнительный элемент золотника 20отрывается от седла рабочей камеры 22,обеспечивая доступ сжатому газу черезрабочую камеру В под поршень силового...

Номер патента: 1164890

Опубликовано: 30.06.1985

Авторы: Дудоров, Егоров, Рогачев

МПК: H03M 7/00

Метки: кодов, преобразования

...с первым входом элемента ИЛИ и через первый элемент НЕ - с вторым входом первого элемента И и входом элемента задержки, выход которого подключен к обнуляющим входам счетчика импульсов в преобразуемом коде и счетчика импульсов в других кодах и через второй элемент НЕ - к управляющему входу входного регистра, выход второго элемента сравнения подключен к входу счетчика адреса, второму входу элемента ИЛИ и через третий элемент НЕ - к первому входу второго элемента И, второй вход которого соединен с выходом элемента задержки, а выход подключен к обнуляющему входу триггера-защелки, выход которого соединен с первым входом третьего элемента И, второй вход которого соединен с тактовым входом триггера- защелки и подключен к выходу первого...

Номер патента: 1160148

Опубликовано: 07.06.1985

Авторы: Иевлев, Рогачев

МПК: F16D 3/56

Метки: муфта, упругая

...котором обеспечиваются повышенные ви 9 роизолирующие свойства ее, осуществляется путем автоматического регулирования жесткости дополнительных упругих элементов 7 за счет энергии источника 8 питания, поступление которой определяется регулятором 9. Последний управляется сигналами от датчика 10 режима работы валопровода или механизма, например датчика крутящего момента. Таким образом существенно расширяется диапазон эффективной работы упругой муфты, в котором она имеет повышенные виброизолирующие свойства, так как управление жесткостью дополнительных упругих элементов 7 обеспечивает возможность ра- боты гибких стержней 5 и 6 упругих элементов вблизи, зоны потери ими устойчивости в широких пределах изменения передаваемого крутящего...

Номер патента: 1154340

Опубликовано: 07.05.1985

Авторы: Зубов, Ивченко, Кондратенко, Кривко, Несвет, Рогачев, Тарасенко, Чуб, Щербинский

МПК: C21C 7/00

Метки: легирования, стали

...первых порций металла в изложницах до наполнения их на 1/3высоты, при разливке стали сифоннымспособом. Сталь разливают в 10,5 тлистовые изложницы с прибыльныминадставками, установленными на четырехместные поддоны. Температурастали в начале разливки составляет1480 " 1495 С, Время наполнения теласлитка 6-8 мин. После последующихтехнологических операций (выдержкаслитков до стрипперования стрипперование, нагрев в колодцах обжимногоцеха, прокатка на блюминге 1150) металл катают на слябы, которые прокатывают на универсальный лист,Химический .анализ готового проката свидетельствует о получениититана в пределах 0,021-0,0333, Механические и служебные характеристики готового проката удовлетворяюттребованиям ГОСТ. Степень усвоениятитана при...

Номер патента: 1154082

Опубликовано: 07.05.1985

Авторы: Глаговский, Лисин, Рогачев

МПК: B24B 49/18

Метки: абразивного, динамических, круга, характеристик

...следующим образом. Абразивный круг 3 с оправкой 2устанавливается в опоры 4, при этомсменные размерные плиты 14 подбираются в зависимости от размера абразивного круга. Фиксация опор осуществляется болтами 15, образующими винтовую пару с накладкой 16, жестко закрепленной на каркасе. Круг вводится,в контакт с деталью 6, установленнойна столе 7, С помощью привода 17обеспечивается либо заданный уголповорота абразивного круга, либоего непрерывное вращение, С помощьюблока 18 управления на катушку 11 30подается определенная величина постоянного напряжения, которое с помощьюсердечника 12 обеспечивает статическоеподжатие детали к кругу. Значения силыподжатия, деформация контакта кРуга 35и детали фиксируются датчиками 5 силыи датчиками 13...

Номер патента: 1144705

Опубликовано: 15.03.1985

Авторы: Рогачев, Смоляров, Твердохлеб

МПК: A61M 5/30

Метки: безыгольный, инъектор

...пре-,дохранительный и обратный клапаны,на выходной - два обратных клапана,один из которых установлен с возможностью взаимодействия черезтолкатель с поршнем привода,На чертеже схематически изображенбезыгольный инъектор,Безыгольный инъектор содержиткорпус 1, в котором расположен поршень 2, поджатый силовой пружиной3. В этой же расточке установлен своэможностью перемещения по резьбеупор 4. На корпусе 1 посредством гайки16 закреплена головка 17. В расточке головки 17 размещен поршень препаратной системы 18, сочлененныйпосредством Т-образного зацепа соштоком поршня 2,В расточке головки 17 установленамагистраль 19 с впускным обратнымклапаном 20 и питающей иглой 21.Магистраль 19 закреплена гайкой 22.На питающей игле 21 посредством прижима...

Номер патента: 1144195

Опубликовано: 07.03.1985

Авторы: Бойков, Болдов, Лившиц, Рогачев, Ромасловский, Сквирчак

МПК: H05B 6/08

Метки: индукционной, колебательного, контура, настройки, печи, предварительной

...связанного 2-входом спрямым выходом первогоЭ -триггера.На фиг. изображена принципиальная схема устройства, на фиг. 2 -схема фазочувствительного блока.Устройство состоит из фазочувствительного блока 1 с индикатором 2,причем вход фазочувствительного бло.ка подключен к включенному последовательно с индуктором датчику тока индуктора в виде, например, трансформатора тока 3, силового ключа 4.включенному между конденсаторнойбатареей 5 и источником питания,контакта 6 второго дополнительного ключа, расположенного между конденсаторной батареей и индуктором 7, шунтирующей силовой ключ 4 цепочки, состоящей из последовательно включенных резистора 8, диода 9 и контакта 1 О первого дополнительногоключа. Фазочувствительный блок состоит из...

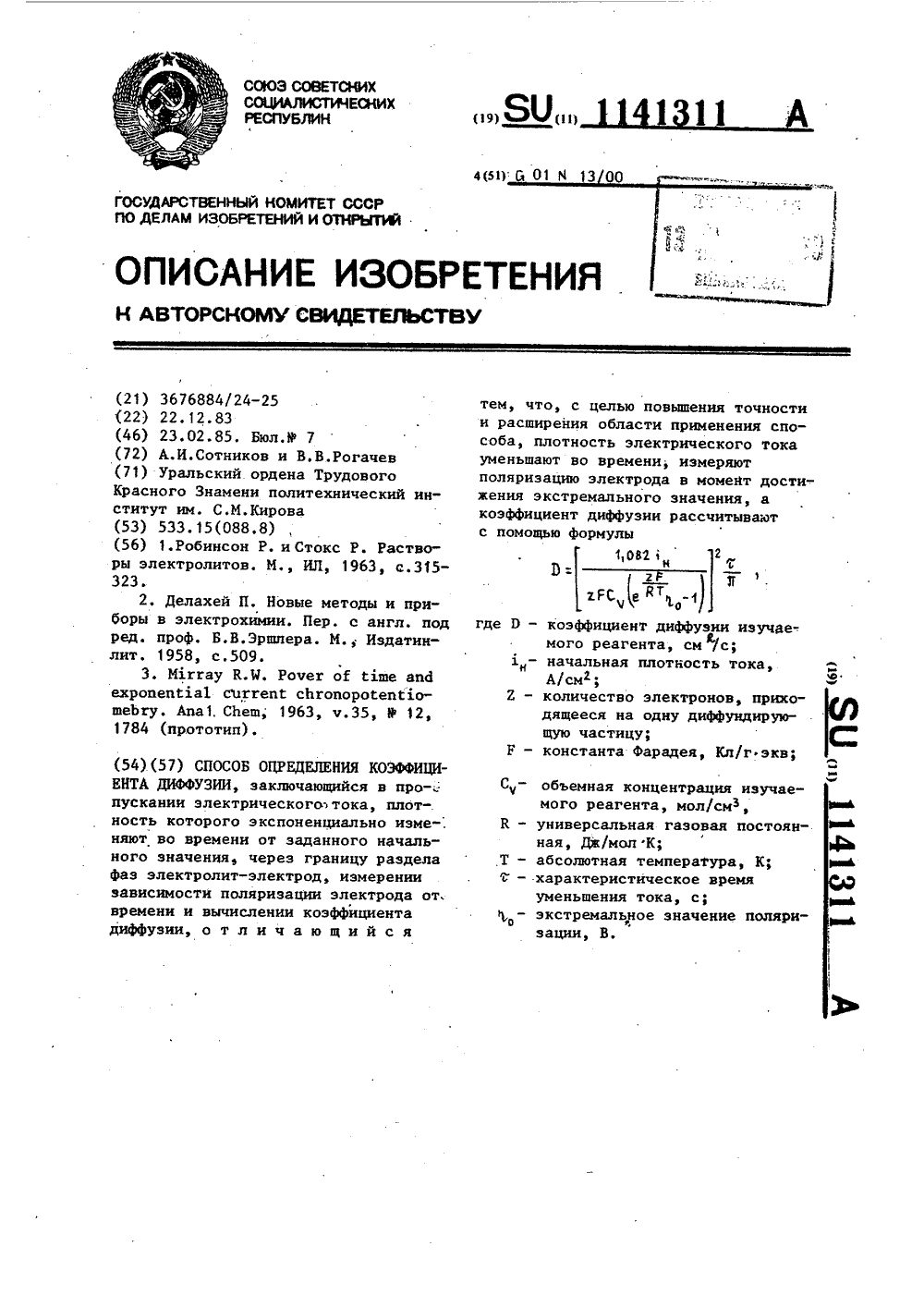

Номер патента: 1141311

Опубликовано: 23.02.1985

Авторы: Рогачев, Сотников

МПК: G01N 13/00

Метки: диффузии, коэффициента

...темп роста поляризации электрода также увеличивается и ее скачок при достижении нулевой йоверхностной концентрации реагента более четко выражается на хронопотенциограмме, что повышает точность измерения переходного времени и коэффициента диффузии 3 3Недостатком известного способа является необходимость использования больших плотностей тока при сравнительно высоких концентрациях реагента (больше 0,5 Е), что может приводить к перегреву поверхности электрода и снижению точности результатов.В системах, где коэффициент диффузии зависит от концентрации, может быть определен только некоторый ус- редненный коэффициент диффузии, что снижает достоверность результатов. Кроме того; известный способ может быть использован только в системах, для...

Номер патента: 1135768

Опубликовано: 23.01.1985

Авторы: Бродский, Гладилин, Ивченко, Кривко, Рогачев, Рысс, Скипочка, Стежка, Чуб

МПК: C21C 5/54

Метки: внепечной, смесь, стали, шлакометаллическая

...единственный не- дефицитный материал в составе смеси, но он является дорогостоящим. Плавиковый шпат - также дорогостоящий де фицитный материал, разлагающийся с выделением вредных газов при внепеч ной обработке. Целью изобретения является сниже= нне затрат на внепечную обработку стали, увеличение степени десульфурации стали и экономия раскислителей.Поставленная цель достигается тем, что шлакометаллическая смесь для внепечной обработки стали, включающая шлак производства металлического сплава, металлическую добавку и известь, в качестве шлака производства металлического сплава включает шлак производства силикокальция, а в качестве металлической добавки - металлоконцентрат обогащения шлака силикомарганца при следующем соотношении...

Номер патента: 1134894

Опубликовано: 15.01.1985

Авторы: Рогачев, Рощин, Саранцев

МПК: G01M 7/00

Метки: вибрационного, состояния, турбоагрегатов

...на фиг, 4 -вариант установки ротора на упругихэлементах" на фиг. 5 - то же, корпуса на упругих элементах,Система содержит фундамент 1турбоагрегата, имеющего корпус 2и ротор 3, а также вибровозбудитель 4, установленный в опорные места 5 и 6 Фундамента, ротор 3 и корпус2 подвешены на гибких тросах 7, вибровозбудитель может также крепиться копорным частям 8 и 9 ротора и корпусамиа последчие могут быть установленына упругие элементы 10.Способ осуществляют следующимобразом,В процессе монтажа, ремонта и т.п. при снятом с фундамента 1 турбоагрегате, состоящем из корпуса 2 и ротора 3 определяется вибрационное состояние одного фундамента путем возбуж дения его, например, с помощью вибровозбудителя 4, устанавливаемого последовательно в опорные...

Номер патента: 1124246

Опубликовано: 15.11.1984

Авторы: Рогачев, Хайнацкий

МПК: G05B 11/01

Метки: процессом, технологическим

...соедичен с вторым входом первого компаратора, о т л ич а ю щ е е с я тем, что с целью; повышения точности устройства, входФ первой Ц С-цепи подключен к выходу усилителя, а выход - к входу второй И С-цени,(4) 3 11 усилителя 2 монотонно уменьшается, поэтому выходное напряжение 0 аттенюатора 5 расно 0 у = К "2 маке и первый компаратор 3 срабатывает в момент времени ., когда выполнится условие 0 = К02 , (фиг. 2) . В этом случае на выходе первого компаратора 3 появится напряжение 0 которое поступит на первый вход эле-. мента 1 совпадения, на второй вход которого поступает напряжение Ц с выхода второго компаратора 10.При этом напряжение 1 с выхода усилителя 2 через первую С-цепь 6 подается на сумматор 8, входы которого соединены друг. с другом...

Номер патента: 1119898

Опубликовано: 23.10.1984

Авторы: Богданов, Мейстер, Петраков, Рогачев

МПК: B61D 27/00

Метки: вагона, отсек, пассажирского, подвагонный

...ящика, применение в нем устройств для очистки поступающего воздуха от пыли, грязи и т,п. сильно затруднено. Незначительная скорость воздуха в данных устройствах способствует также засорению вентиляционных каналов, что снижает надежность устройства. Целью изобретения является повышение надежности подвагонного оборудования путем улучшения вентиляции отсека.Эта цель достигается тем, что подвагонный отсек пассажирского вагона, содержащий жестко закрепленный в нижней части кузова вагона ящик, в котором размещено подвагонное оборудование, а в нижней части ящика выполнены вентиляционные окна, выполнен с дополнительными вентиляционны ми окнами в верхней части указанного яшика, а подвагонное оборудование смонтировано на упругом...

Номер патента: 1117011

Опубликовано: 07.10.1984

Авторы: Башков, Мананников, Полищук, Рогачев

МПК: A01F 29/00

Метки: исследования, процесса, разрушения, стеблей

...растений.Известно устройство для исследования процесса разрушения стеблей, содержащее вращательную планку, тензометрический молоток, держатель стебля.в виде наклонныхвертикальных пластин и электропривод 111Недостаток данного устройства заключается в том, что оно не обеспечивает безподпорное разрушение стебля.Известна установка для исследования процесса разрушения стеблей, содержащая раму, ложе для стеблей, механизм для перемещения ложи, вертикальный режущий аппарат с механизмом привода, блок синхронизации перемещения ложа и режущего аппарата и измерительную аппаратуру .121.Недостатком известной установки является то, что она не обеспечивает разрушение стебля без подпора.Целью изобретения является повышение точности определения...

Номер патента: 1114501

Опубликовано: 23.09.1984

Авторы: Иванов, Рогачев, Сухоносов

МПК: B23D 49/04

Метки: ножовочный, отрезной, станок

...и кривошипных головокплунжеров. На фиг. 1 изображен ножовочный отрезной станок, общий вид; на фиг. 2 - сечение А-А на фиг. 1.Чожовочный отрезной станок состоит иэ станины 1 с закрепленными на ней кронштейнами 2, в которых на подшипниках 3 установлена поворотная рама 4. Рама имеет вид двух направляющих пластин 5 и б, в которых выполнены направляющие бугеля 7. С наружной стороны направляющих пластин имеются ступицы 8, которые установлены в подшипники 3. В направляющей пластине 5 соосно ступице 8 вынолнена расточка, в которой на подшипнике 9 установлен вал 10, на одном конце которого установлен кривошип 1 1 с шатуном 12 привода главноговозвратно-поступательного движения бугеля, Средняя часть вала 10 выполнена в виде коленчатого вала, на...

Номер патента: 1112289

Опубликовано: 07.09.1984

Авторы: Лисенков, Немировский, Рогачев

МПК: G01R 13/20

Метки: запоминанием, исследуемого, осциллограф, сигнала, формы, цифровым, электронно-лучевой

...вход - с управляющим входом преобразователя время - код и выходом блока. управления.На чертеже представлена структур ная электрическая схема электроннолучевого осциллографа (ЭЛО).Устройство состоит из усилителя 1 вертикального отклонения, блока 2 синхронизации, аналого-циФрового преобразователя (АЦП) 3, цифрового запоминающего блока 4, цифроаналогового преобразователя (ЦАП) 5, электронно-лучевой трубки (ЭЛТ) 6, блока 7 развертки, коммутатора 8, преобразователя 9 время - код и блока 10 управления. Вход усилителя 1 вертикального отклонения соединен с шиной исследуемого сигнала, а выход - с первым входом блока 2 синхронизации и входом аналого-цифрового преобразователя 3, управляющий вход которого соединен с выходом блока 10 управления и...

Номер патента: 1109579

Опубликовано: 23.08.1984

Авторы: Пинчук, Рогачев, Харитонов

МПК: G01B 7/24

Метки: внутренних, композиционных, материалах, напряжений, полимерных

...напряжения сжатия и растяжения,Введение в образец мелкодисперсного ферромагнитного наполнителя позволяет использовать в качестве параметра, чувствительного к внутренним напряжениям, частоту резонансного поглощения ЯМР, величина которой определяется внутрикристаллическим локальным магнитным полем, зависящимот механических напряжений. Чувствительность используемого импульсногокогерентного метода ЯМР достаточновысока и позволяет обнаружить в 1 смобразца 10"ф -10 резонирующих ядер,Это составляет (10-10) часть отвсех атомов в 1 см. Точность измерения резонансной частоты 0,005, Мелкодисперсный ферромагнетик (дисперс 1 ностью5 10-10 фм), являющийсячувствительным к внутренним напряжениям элементом, служит или в качест=ве наполнителя в...

Номер патента: 1109374

Опубликовано: 23.08.1984

Авторы: Афанасьев, Берлин, Горячев, Ефимов, Нестеренко, Рогачев, Трегер, Хидекель

МПК: C07C 25/12

Метки: гексахлорбензола, переработки

...цель достигается тем, что согласно способу переработки гексахлорбенэола путем электролиза гексахлорбензола в среде, содержащей амид низшей карбоновой кислоты и хлорид лития, в состав среды вво- дят хлорбензол в массовом соотношении с амидом 10,3-0,4, электролиз % ведут в присутствии хлорида магния, взятого в массовом соотношении с хлоридом лития 1:0,5-3, при концентрации гексахлорбенэола 5-6 мас.% и плотности тока 0,025-0,05 А/см, 55 Выбранные пределы массового соот- ношения хлорбензола и амида низшей 174 2карбоновой кислоты обусловлены растворимостью ГХБ и хлоридов магния илития. Увеличение соотношения вышеьыбранного предела приводит к уменьшению растворимости хлоридов магниян лития, уменьшение не позволяетполучить...

Номер патента: 1108331

Опубликовано: 15.08.1984

Авторы: Дмитриев, Ермашов, Ровенский, Рогачев, Северцев

МПК: G01F 1/68

Метки: расходомер, тепловой

...45ционный корпус и трубку для пропускания газа с расположенными на ней нагревателем и двумя термореэисторами,расположенными на трубке по обе стороны от нагревателя и включенными в мостовую схему, два другихплеча которой образованы постоянными резисторами, содержит такжеизмерительный усилитель, включенныйв измерительную диагональ мостовойсхемы, и источник тока, вход которого через переменный резистор соединен с выходом измерительного усилителя, а выход - с нагревателем,На фиг. 1 представлены градуироночные характеристики расходомера при 60различных значениях температуры перегрева; на фиг, 2 - расходомер, общий вид.Как показали исследования, градуировочные характеристики тепловых рас ходомеров зависят от начальной температуры...
