Рогачев

Номер патента: 881287

Опубликовано: 15.11.1981

Авторы: Ваганов, Васильев, Волков, Новак, Пындак, Рогачев, Стуров

МПК: E21B 7/128

Метки: буровой, модель, плавучей, установки

...значительноио переупрочнены, что гарантирует ихработоспособность в предельных условиях,Работа Модели осуществляется следующим образом,Модель устанавливают в водоеме,в котором создаются необходимые гидравлические условия, меняя усилиенатяжения гибких тяг 1 6, регистрируют характеристики влияния подводного устьевого оборудования на динамическое состояние модели плавучейбуровой установки и зависимость параметров напряженногЬ состояния морскогс стояка от внешних воздействий,Для моделирования влияния воздействиябуровогораствора различной плотностизамещают один вид подвижного наполнителя 13 на другой наполнитель, например, ролики на шарики или на вязкуюжидкость.Меняя обтекатели 7 моделируют влияние распределенной массы колонны стояка,...

Номер патента: 877140

Опубликовано: 30.10.1981

Авторы: Жаворонков, Рогачев

МПК: F04D 29/04

Метки: насос, центробежный

...отверстии 5 которого установлен ре гулировочный шток 6, и обтекатель расположенный на входе в рабочее к лесо 1 и имеющий наклонные каналы подключенные к источнику давления, данном случае полостиЯ нагнетания насоса через центральное отверстие вала 4, причем диск 2 снабжен коль цевым выступом 10, образующий с по ледним и корпусом 3 разгрузочную к меру 11, в валу 4 выполнены радиал ные отверстия 12, сообщающие разгр зочную камеру 11 с центральным отв тием 5, а рабочее колесо 1 установ лено на валу 4 с возможностью осев го,перемещения.Регулиров к 6 установле э отверстии ованием зазора 13,.Центробежный насос работает сл ющим образом.877140 Пхтент,л.Проектная.,4 фил г.ужгор При работе насоса жидкость из полости 9 через разгрузочную...

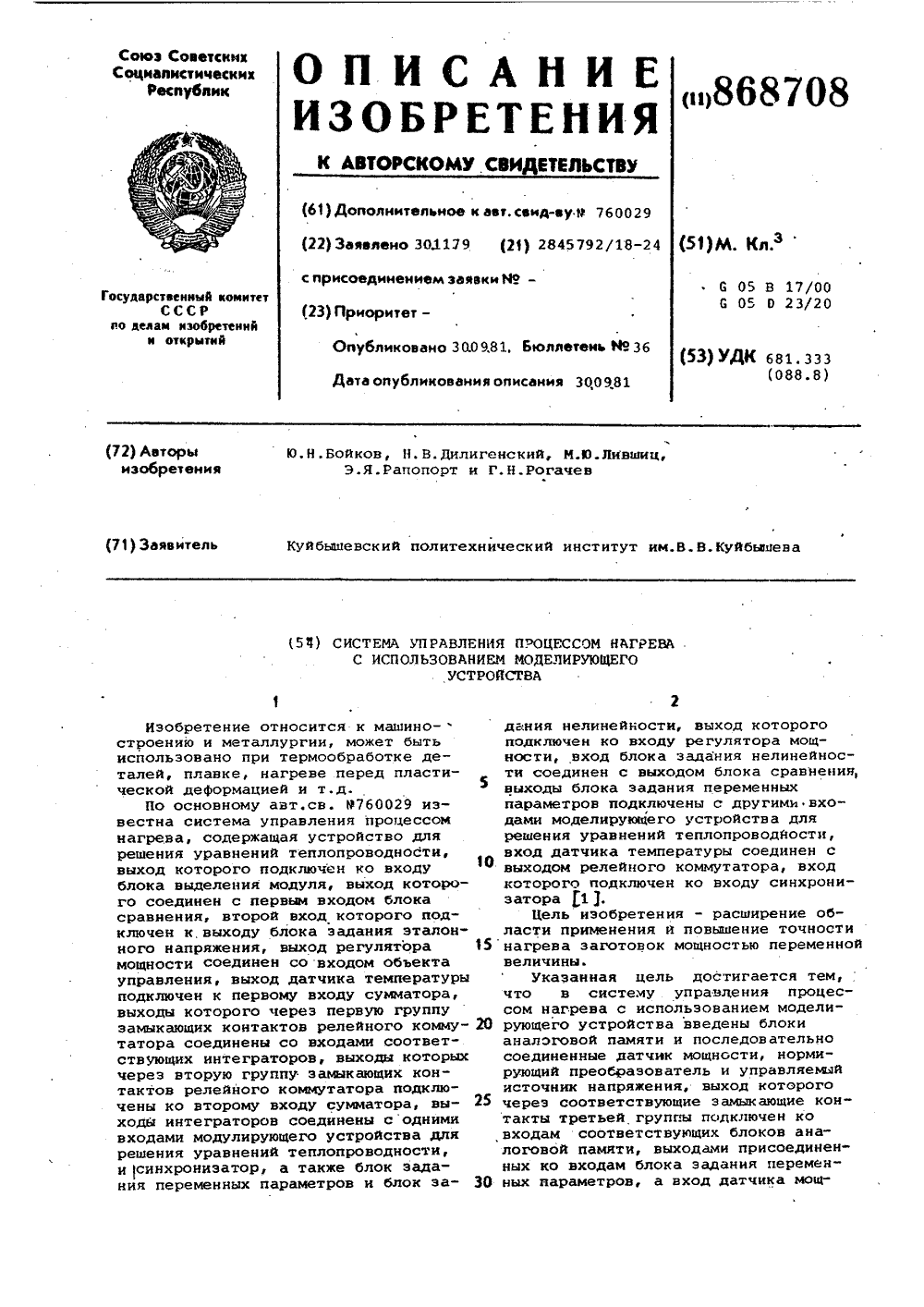

Номер патента: 868708

Опубликовано: 30.09.1981

Авторы: Бойков, Дилигенский, Лившиц, Рапопорт, Рогачев

МПК: G05B 17/00

Метки: использованием, моделирующего, нагрева, процессом, устройства

...слоя и напряжение датчика 4, пропорциональное температуре поверхности т ла на первом участке дискретизации временной переменной. Одновременно автоматически выставляются начальные условия, соответствующие данному процессу, а также контактом 23 присоединяется к управляемому источнику напряжения первая цепочка резисторов 30лЗОблока 19 задания переменных параметров. Ток по резисторам 30 моделирует тепловые источники (стоки ).При нагреве с поверхности конвекционный, радиационный нагрев) резисторы 30 присоединены к граничнымузлам моделирующего устройства.В случае нагрева тела внутреннимитеплоисточниками (например, индукционный нагрев) резисторы 0 присоединены также и к внутренним узлам 15 моделирующего устройства. Напряжениеуправляемого...

Номер патента: 866148

Опубликовано: 23.09.1981

Авторы: Бергштейн, Великосельский, Ворожбитов, Липский, Рогачев

МПК: E21B 47/022

Метки: зенитного, скважины, угла

...установлена дополнительная про-: зрачная шкала 12,Устройство для измерения зенитногоугла скважины работает следующим образом.Для измерения зенитного угла скважины его помещают в пЕреводник, который включают в компоновку бурильного25инструмента на нужном интервале глубины скважины, например, непосредственно над долотом,В процессе бурения скважины грузы6 центробежного механизма отходят отштока подшкальника 5 под действиемцентробежных сил, преодолевая при этомсилу сжатия пружины. В результатеэтого подшкальник 5 со сменной шкалой4 переместится вниз, а наконечник 3вЫйдет из.контакта со сменной шкалой 354, освободив, отвес 2.При остановке вращения долота грузы 6 под действием силы сжатия пружины приближаются к штоку подшкальника 5, который...

Номер патента: 865160

Опубликовано: 23.09.1981

Авторы: Вороницкий, Григорчук, Довгань, Марченко, Назаров, Нестеровский, Полевик, Рогачев, Федотов, Щемелинский

МПК: A01C 3/04

Метки: жидких, погрузчик, удобрений

...1 с жестко закрепленными направляющими 2, напорную магистраль 3 с на 30сосом 4 и загрузочное устройство 5,оси поворота которых параллельны ишарнирно связаны с рамой 1. На напорной магистрали 3 и загрузочном уст865160 4ную магистраль 3 и загрузочное устройство 5 на заданный угол.Предлагаемое устройство позволитповысить надежность в работе путемавтоматизации маневрирования напорной магистралью и загрузочным устройством,Формула изобретения ройстве 5 жестко закреплены рычаги б соединенные посредством шатунов 7 со штоками гидроцилиндров 8, связанных с рамой 1.Устройство работает следующим образом.Для установки в рабочее положение включаются гидроцилиндры 8 на выталкивание штока, при этом независимо друг от друга напорная магистраль 3...

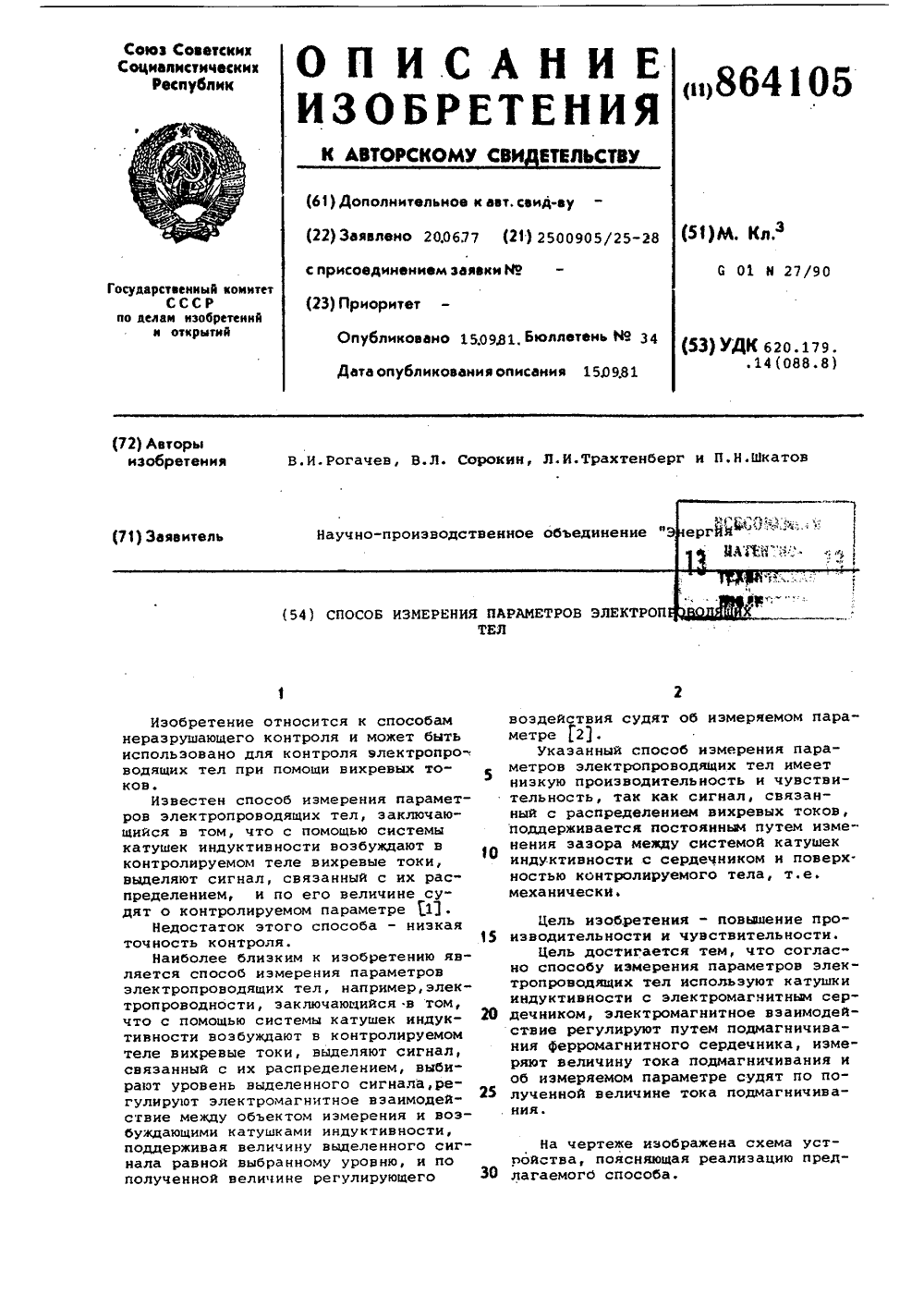

Номер патента: 864105

Опубликовано: 15.09.1981

Авторы: Рогачев, Сорокин, Трахтенберг, Шкатов

МПК: G01N 27/90

Метки: параметров, тел, электропроводящих

...О.филиппова Редактор М, Келемеш Техред М. Табакович Корректор О. БилакЗаказ 7771/63 Тираж 910 Подписное ВНИИПИ Государственного комитета СССР о по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП фПатент", г. Ужгород, ул, Проектная, 4 Способ измерения параметров электропроводящих тел, например электропроводности, заключается в следующем.В контролируемом объекте (на чертеже не указан) с помощью системы электромагнитных катушек с ферромагнитным сердечником, питаемого от генератора 1 переменного тока преобразователя 2, возбуждают вихревые токи. Компенсатором 3 выделяют сигнал, связанныи с распределителем вихревых токов. Выбирают уровень этого сигнала, сравнивая его с помощью нуль-органа 4 с величиной...

Номер патента: 860777

Опубликовано: 07.09.1981

Авторы: Голяшкин, Кравченко, Парфененко, Пономарев, Придатченко, Рогачев

МПК: A62C 31/22

Метки: пожарный, ствол-пробойник

...стороне корпуса 1 расположена задняя крышка 17 с полой ручкой 18, которая снабжена переключающим устройством 19 с патрубками ЗО 20 и 21, В поршне 3 соосно с ним распо 8607773ложен подпружиненный пружиной 22 клапаны 23 с цилиндрической направляющей частью 24 и сквозное осевое отверстие 25.На цилиндрической части 24 перпендикулярно к ее продольной оси жестко закреплен штифт 26 с возможностью перемещения в продольных пазах 27 утолщения 6.Работает ствол-пробойник следующим образом.При ударе ствола-пробойника о фюзеляж летательного аппарата вручную лезвия 14 внедряются в наружную обшивку и зацепляются зубьями 15. Г 1 ри этом шток 2 находится в положении, показанном на фиг. 1, а пружина 22, через штифт 26, прижимает клапан 23 к...

Номер патента: 857098

Опубликовано: 23.08.1981

Авторы: Афанасьев, Ефимов, Рогачев, Табер, Хидекель, Черных

МПК: C07C 15/04

Метки: 0)гептана, 3)гексана, бензола, бицикло(4, спиро(2

...5,5 г(17 вес.7.) хлорбензола, 2 г (6 вес.7) хлористого лития и 25 г (77 вес, .) К,К-диметилформамида. Электролиз проводят при плотности тока 0,041 А/см при 30 Сй в течение 1 О ч.Реакционную смесь подвергают перегонке и анализируют по примеру 1,Получают 1,25 г (337.) бензола,П р и м ер 3. В электрохимическую ячейку со свинцовым катодом и алюминиевым анодом, изготовленным в виде стержня диаметром 10 мм и длиной 20 мм вносят 0,5 г (1,5 вес,7) хлористого лития, 25 г (79,5 вес,%) К,К-диметилформамида. Электролиэ проводят при плотности тока 0,041 А/см в течение 80 мин до уменьшения веса анода(0, г) что соответствует образоганию в растворе 0,5 г (1,5 вес.%) хлористого алюминия. Вносят 5,5 г (17,5 вес,7) хлорбензола и продолжают электролиз в...

Номер патента: 853188

Опубликовано: 07.08.1981

Авторы: Жаворонков, Козлов, Рогачев

МПК: F04D 29/66

Метки: насос, центробежный

...диффузора,ный насос, содержа камерой, установле есо, лопаточный д отвод, отличающ снижения уровня повышения эконом абочего колеса пдиффузору устано паточный диффузор. Центробежс вихревойрабочее колкольцевойчто, с цельюдавления ивыходе из рло паточномуцевой безло щии корпус нное в ней иффузор и ийся тем,пульсаций ичности, на араллельно влен кольжид 2 где ЗОИзобретение относится к области насосостроения.Известен центробежный насос, содержащий корпус с вихревой камерой, установленное в ней рабочее колесо, лопаточный 5диффузор и кольцевой отвод 1,Недостаток такого насоса - низкая экономичность и повышенная шумность работы, обусловленная режимом работы рабочего колеса с нулевой подачей. 10Целью изобретения является снижениеуровня...

Номер патента: 850928

Опубликовано: 30.07.1981

Авторы: Жаворонков, Рогачев

МПК: F04D 15/00

Метки: насос, центробежный

...2. В стенке подводящегопатрубка 2 выполнен коллектор б ирасположенные в зоне вставки 5 отверстия 7, причем коллектор б посредством каналов 8 с установленными вних регулировочньачи дросселями 9связан с зонами всасывания и нагнетания насоса., При работе насоса вода из области нагнетания через каналы 8, дроссели 9 и коллектор б поступает во всасывающий патрубок 2, при этом в коллекторе б устанавливается давление, величина которого может регулироватъся положением дросселей 9. Из коллектора б через отверстия 7 вода поступает в полость между патрубком 2 и вставкой 5, которая за счет перепада давления на ней деформируется так, что в силу различной податливости вставки 5 по высоте придает каналу 8, соединенному с подводящим...

Номер патента: 847105

Опубликовано: 15.07.1981

Авторы: Гордин, Рогачев

МПК: G01M 1/24

Метки: potopob, динамических, харак-теристик

...ротора.847105 Формула изобретения Составитель Р. Гайнутдинова Редактор Н. Воловик Техред А. Бойкас Корректор В. Бутяга Заказ 5469/65 Тираж 907 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Цель изобретения - повышение точности и расширение функциональных возможностей.Поставленная цель достигается тем, что перед каждым измерением прогиба ротора меняют жесткость по крайней мере одной 5 из его опор, а все измерения проводят на одной и той же скорости вращения ротора.Сущность способа заключается в следующем. Ротор устанавливается на опоры регулируемой жесткости и приводится во вращение, нагружают ротор инерционными...

Номер патента: 842558

Опубликовано: 30.06.1981

Авторы: Рогачев, Сорокин, Трахтенберг, Шкатов

МПК: G01N 27/90

Метки: вихретоковогоконтроля

...16, включенный между землей и инверсным вхо" дом дифференциального усилителя 13, и разделительный конденсатор 17, соединенный с точко соединения термисторов 14 и 15Второй канал блока 8 стабилизации управляющих Ълементов компенсатора идентичен первому и состоит из дифФеренциального усилителя 18, термисторов 19, и 20, резистивного задатчика 21 и разделительного конденсатора 22.Термисторы 14,15,19 и 20 показаны в блоке 8 стабилизации условно и размещены конструктивно в блоке 1 первичного, преобразователя.Устройство работает следунщим образом.Вихретоковый преобразователь 2 эапитывается от генератора 5 переменного тока и создает электромагнитное поле, взаимодействукщее с объектом контроля и катушками индуктивности 9 и 10 компенсатора...

Номер патента: 840450

Опубликовано: 23.06.1981

Авторы: Жаворонков, Рогачев, Тарасов

МПК: F03B 3/12

Метки: гидромашины, колесо, лопастное, осевое

...установлены цапфы 3 поворотных лопастей 4, снабженные пружинами 5, и на каждой цапфе 3 установлено кольцо 6 с ограничивающим упором 7, стенка 8 паза 2 имеет выступ 9; взаимодействующий с последним, и пружина 5 одним концом 10 прикреплена к торцу 11 цапфы 3, а другим концом 12 к стенке 8 паза 2. Предлагаемая конструкция работает следующим образом.При остановленном приводе гидро- машины, т.е. в отсутствии гидродинамических сил, лопасти 4 под действием силы упругости сжатой пружины 5 устанавливаются в положение наименьшего гидравлического сопроти;вления, при этом упор 7 опирается на выступ 9 стенки 8 паза 2, фиксируя устойчивое положение лопасти. При пуске гидромашины лопасть 4 под действием момента пары гидродинамических сил,...

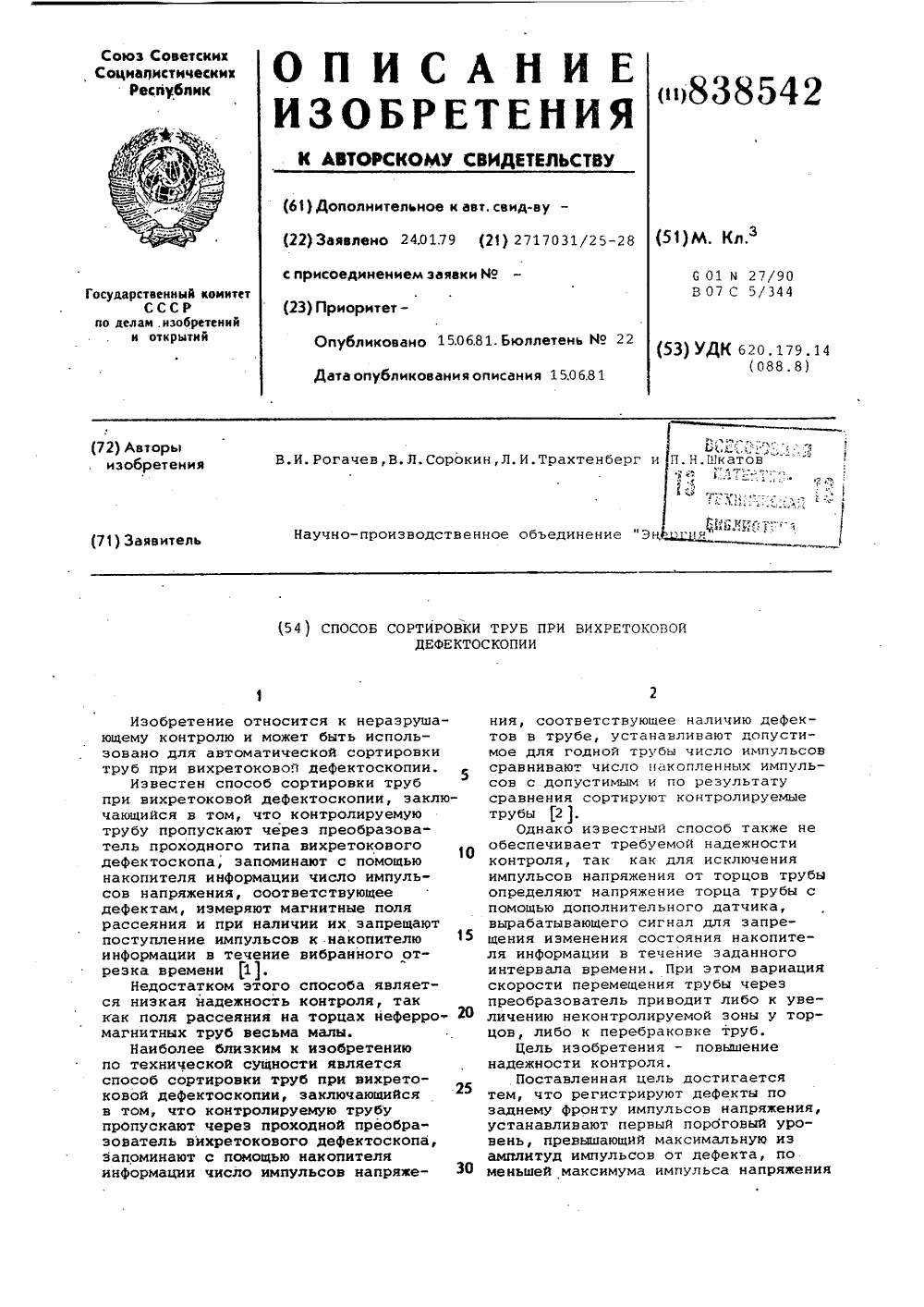

Номер патента: 838542

Опубликовано: 15.06.1981

Авторы: Рогачев, Сорокин, Трахтенберг, Шкатов

МПК: G01N 27/90

Метки: вихретоковойдефектоскопии, сортировки, труб

...перемещении трубы через преобразователь на выходе дефектоскопа возникнет нечетный импульс 1 напряжения, при прохождении укаэанных сквозного и допустимого дефектов через преобразователь - импульс 2 напряжения и импульс 3 напряжения, соответственно а при перемещении второго торца трубычетный импульс 4 напряжения. Первый пороговый уровень 5 устанавливают большим максимума амплитуды импульса 2, но меньшим мак- симумов амплитуды импульсов 1 и 4. Второй пороговый уровень б устанав" ливают меньшим максимума амплитуды импульса 3 от допустимого дефекта 60 максимальных размеров, но большим уровня недокомпенсаций преобразователя. Ввиду несимметрии размещения металла трубы при прохождении ее торца через преобразователь, соот ветствующий...

Номер патента: 837508

Опубликовано: 15.06.1981

Авторы: Кейзер, Кошелев, Мошков, Рогачев

МПК: B21D 53/36

Метки: загибки, заготовки, наконцах, ушков

...и 5 гибочных узлов. Каждый гибочный узел выполнен в виде гибочного элемента 6, закрепленного на поворотном поводке 7, и редуктора 8. Поводок 7 закреплен на ведомом валу 9 редуктора. Редукторы 8 обоих гибочных узлов связаны посредством передаточного механизма - телескопического вала 10 с приводом 11 - при помощи шес837508 Формула изобретения терни 12 и рейки 13. Корпуса 4 и 5 смонтированы на станине 3 с возможностью перемещения и связаны один с другим регулировочным винтом 14 механизма установочного перемещения этих корпусов. Винт 14 выполнен с противоположно направленной резьбой на концах. Узел клеймения выполнен в виде матрицы 20, закрепленной на ползуне 15, перемещающемся в направляющих 16 опорной стойки 2 и связанном посредством...

Номер патента: 836771

Опубликовано: 07.06.1981

Авторы: Кузьмицкий, Марков, Рогачев

МПК: H03H 9/00

Метки: дисперсионное, ультразвуковое

...колебаний.Решетчатые отражающие структуры 5 образованы множеством параллельных канавок либо утолщений, глубина которых составляет 2 - 5/ от толщины полосы звукопровода, с шириной, равной половине длины волны на средней частоте спектра, передаваемого по звукопроводу сигнала. Расстояния между соседними канавками вдоль решетчатой структуры неодинаковы и выбираются в соответствии с требуемым законом дисперсионной характеристики (зависимость времени групповой задержки от частоты) . Одна отражающая структура располагается вдоль группы секций полосы 4звукопровода, центрированной с входным 3, другая - с выходным 4 ультразвуковыми преобразователями, причем центр каждой канавки отражающих структур совпадает с секцией из материала с...

Номер патента: 835449

Опубликовано: 07.06.1981

Авторы: Душенин, Первушин, Рогачев, Смоляров, Твердохлеб, Шахов

МПК: A61M 5/30

Метки: безыгольный, инъектор

...21.Однако и с помощью этого ус"пройства нельзя обеспечить облегчение условий трувушин, А, ;-;" МайейС,У / 1ский инс итут б;:1 р;,:1ратнь 1 м клапаном 13 воздушным фильтром14. Магистраль 12 закреплена на корпусе1 гайкой 15. На игле магистрали 12 установлена емкость для препарата 16 и зафиксирована прижимом 17 и винтом 18. Магистраль 12 уплотнена кольцом 19. Противоположный фланец 20 шланга 21 гайкой 22подсоединен к штуцеру 23 корпуса запорноспускового устройства. На противоположном штуцере 23 корпуса закрепленосопло 24,В вертикальной расточке корпуса установлен подпружиненный золотник 25 скнопкой 26.Инъектор работает следующим образом,При нажиме ногой на педаль 9 последняя, поворачиваясь вокруг оси 10, перемещает зацепленную с ней тягу...

Номер патента: 835448

Опубликовано: 07.06.1981

Авторы: Душенин, Первушин, Рогачев, Смоляров, Твердохлеб, Шахов

МПК: A61M 5/30

Метки: безыгольный, инъектор

...толкателя 13 контактирует с шариком 14, а посредством толкателя 19 - с поршнем 4 (в конце его рабочего хода). При подводе сжатого газа к газораопределителю 1, газ поступает в управляющую камеру В и воздействует на, поршень 12, который перемещается вправо и толкает золотник 17, закрывая его товарцем (в котором имеется резиновый уплотнитель) одно из сопл, сообщающее распределительную камеру Б с атмосферой, и, одновременного отрывая второе сопло, обеспечивающее подвод газа в распределительную камеру Б и далее - в рабочую камеру Г пневмоцилиндра силового блока. Воздействуя на рабочий поршень 4 силового блока и связанный с ним плунжер 5, сжатый газ создает давление на препарат. Под воздействием давления препарат по гибкому шлангу 9...

Номер патента: 833871

Опубликовано: 30.05.1981

Авторы: Величко, Ганцеровский, Жигамовский, Капелянов, Овчарук, Петлеванный, Рогачев

МПК: C04B 35/66

Метки: заделкилеток, масса, огнеупорная

...затруднен прожиг леточного отверстия, апрц количестве ее более 20 уменьшается доля кремния в массе и сплошностьзащитного слоя 51 С поверхности леточного отверстия,Граничные значения вводимого каменноугольного пека объясняютсятем, что при его введении менее 10наблюдается плохое спекание массы 2 5 95, 51 С 1 р 510 Остальное 20 5 51 90; 5 С 1,5; 510 а Остальное 25 Каждую массу тщательно перемешивают при подогреве до 80-90 С. Изнее изготавливают конуса максймальным одиаметром на 0,1-0,2 большим, чемдиаметр леточного отверстия,После выпуска расплава из печиРПЗлеточное отверстие закрываютконусами из приготовленных масс,которые при выплавка в печи товарного силикомарганца, обжигают при1200"1500 С 4-б ч, а затем прожигаютэлектрической дугой при...

Номер патента: 832238

Опубликовано: 23.05.1981

Авторы: Купряшин, Орлов, Рогачев

МПК: F16N 27/00

Метки: дозированнойподачи, жидкости, смазочной

...в кольцевую канавку 5, смазочная жидкость силой реакции струи за счет наклона сквозных каналов 4 под углом Ц. к радиусу впускного плунжера 2 в его поперечном сечении заставляет впускной плунжер 2 проворачиваться вокруг своей оси в процессеф его поступательного движения, благодаря чему происходит равномерная притирка поверхности плунжера 2 к поверхности корпуса 1, что повышает герметичность и уменьшает износ,При перемещении дозирующего плунжера б небольшое количество смазочной жидкости, перетекающее под давлением через зазор между дозирующим плунжером б и корпусом 1 в нерабочую полость, выдавливается до-, зирующим плунжером б через дополнительный канал 11 в подающую полость впускного плунжера 2, т.е. попадает по стрелке Б в смазочную...

Номер патента: 832168

Опубликовано: 23.05.1981

Автор: Рогачев

МПК: F16F 13/00

Метки: подвеска, упругая

...трубопроводами 8 через распределительное устройство (кран) 9 с линиями нагнетания и слива гидросистемы, включающей в себя дроссель 10, насос 11 и резервуар832168 312. Для ограничения оовыиения давления установлен переливной клацан.13Семейство упругих характеристик включает Р - внешнюю. силу, приложенную к середине балки,- перемещение середины балки при различном ходе 5 поршня относительноцилиндра.Упругая подвеска работает следующим образом. можность дистанционного управления упругой характеристикой устройства.Введение гидроцилиндра позволяет расширить диапазон получаемых характеристик за счет использования упругих и диссипативных свойств жидкости эа счет возможности получения упругой характеристики, зависимой от времени по...

Номер патента: 824160

Опубликовано: 23.04.1981

Авторы: Егоров, Кадышевская, Рогачев

МПК: G05F 1/56

Метки: источник, питания, стабилизированный

...резистор 6 стабилизатора тока, конденсатор 7 времяэадающей цепи, База транзистора 8 стабилизатора тока подключена к точке соединения. катода диода 4 и резистора 6 - к резистору 3, а коллектор - к точке соединения конденсатора 7 и второго резистора 9 времяэадающей цепи. Эмиттер транзистора .2 эмиттерного повторителя подключен к одному полюсу стабилизатора 10, другой полюс которого соединен с шиной выпрямителя 1, имеющий общую точку с конденсатором 7 и резистором 6. Регулирующий элемент 11 силовым выходным зажимом соединен с нагрузкой 12, а управляющим зажимом - с выходом. блока 3 управления.При подаче напряжения питания на вход основного стабилизатора и выпрямителя 1 дополнительного источника транзистор 2 эмиттерного повторителя...

Номер патента: 823733

Опубликовано: 23.04.1981

Авторы: Бибаев, Иванов, Рогачев

МПК: F16K 31/02

Метки: клапан, термический

...к снижению надежностиклапана.Цель изобретения - повышение надеж ности клапана.Поставленная цель достигается тем,что нагревательный элемент покрытизолирующей пленкой, например ПАК,а полость штока заполнена дифенильнойсмесью,На чертеже показан термическийклапан, разрез.В корпусе 1 с проходными каналами2 и 3 установлен приводной зл мент в виде полого штока 4, внутри которо. го расположен нагреватель 5. Дляуменьшения инерционности и увеличения надежности между нагревателем 5 и внутренней стенкой полого штока 4 помещена дифенильная смесь 6Для придания жесткости нагреватель 5 покрыт лаком ПАК.Дифенильная смесь обеспечивает стойкость.лакового покрытия при повышении температуры нагревателя до 300 С, Кроме того, дифенильная смесь уменьшает...

Номер патента: 818747

Опубликовано: 07.04.1981

Авторы: Ососков, Прошина, Рогачев, Сальникова, Терехов, Ткаченко, Яковлева

МПК: B22F 1/00

Метки: приготовления, ферритовойшихты

...ферритовой шнхты, включающий вибропомол феррптообразу ющих компонентов при повы 1 пенной температуре, который отличается от известного тем, что вибропомол проводят в два этапа с промежуточным охлаждением 1 пихты до температуры 240 - 25 С и введением катализирующих флюсов, причем на первом этапе вибропомол шихты осуществля 1 от пря температуре 450 - 650 С -в- течение 1;0 - 4,0 ч, а на втором этапе - при температуре 25 - 240 С в течение 0,5 - 2,0 ч,Б результате в двухстадийном процессе обработки шихты, на первом этапе осуществляется термовибропомол основных исходных компонентов Ре 2 ОМпСОз, 1 лзСОз+ а )Ж сч сч + Щ Х о С я ф Ю Ю ох 2 х Э ю о 1 Ю о С 1 р оц 1 С У, Х Л о: О. К 11 С2 о Щ 2 хфхМ ХОО Роац Я о Х 1 4 . с охсч х818747...

Номер патента: 815231

Опубликовано: 23.03.1981

Авторы: Гескин, Зенгин, Рогачев, Рычка, Сауткин

МПК: E04G 11/24

Метки: опалубки, положения, скользя-щей, установкедля

...16 выполнены в виде дуг окружности радиусом, равным расстоянию от оси маятника 5 до центра его подпружиненного контакта 6.30Работает устройство следующим образом.Устройство контроля к установке для регулирования положения опалубки устанавливается на раме подъемного устройства, причем ориентируется так, чтобыплоскости колебаний маятников были перпендикулярны плоскости щитов опалубки. Гидросистема заполняется жидкостью, водой, маслом и т.п. устройства контроля положения 40 опалубки соединяются с блоком автоматического регулированияПосле установки опалубки в исходное положение устройства контроля положения с помощью регулировочных винтов 11 и 12 настраиваются так, чтобы подпружиненный контакт б маятника 5 находился в точке...

Номер патента: 814515

Опубликовано: 23.03.1981

Авторы: Гончаров, Дахновский, Мирошниченко, Рогачев, Тришевский

МПК: B21D 5/06

Метки: валки, профилегибочного, стана

...которыхформуется валками большего диаметра,- ширина мест изгиба, сжатая зона2которых формуется вадками меньшего диаметра, И и Г соответственно радиусызакругления верхнего и нижнего валка.Процесс изготовления профиля с использованием, например одновременной системы формовки происходит сдедующим образом.,При изготовлении гофрированного про- д 5филя высотой 70 мм, толщиной 4 мм настане с начальными (Основными) диаметрами (бодшим 2= 670,3 мм и меньшим22= 304,7 мм) врез калибра осуществляется в тело верхнего валка. Величина30диаметров валков, формующих места изгиба в последней формующей клети, равна:большего Э= 670,3 ммменьшего 3304,7 + 140 444,7 мм. Так какпринятая система калибровки одновременная, то величина всех диаметров, формующих...

Номер патента: 814367

Опубликовано: 23.03.1981

Авторы: Блохин, Голяшкин, Рогачев, Терентьев

МПК: A62C 35/12

Метки: летательногоаппарата, пожаротушения, эффективностисистемы

...температурывоздуха и огнегасительного вещества;Т - температура среды в защищаемом отсеке,3 814367 4 концентрация огнегасительного состава С, температурных датчиков пожарной сигна: определяемая отношением лизации, установленных в защищаемом"оотсеке, например, выявить короткое замыкание или обрыв цепей.в в5связана с температурой среды.в защищаемом отсеке (смеси воздух-огнегасительное вещество),Изобретение позволяет повысить надежность контроля противопожарных систем летательного аппарата и, по сравнению с существующими, обладает большей производительностью и меньшей трудоемкостью, что в конечном счете повышает безопасность полетов. Следовательно, темнерсоответственно выходной стурного датчика в отсекецией концентрации...

Номер патента: 807503

Опубликовано: 23.02.1981

Авторы: Куратьев, Рогачев

МПК: H04N 3/16

Метки: pactpa, разверткиподвижного, сигнала, телевизионного, формирователь

...значениеили модуль синуса углаповорота растра в 65 При напряжении управления Ч 1 =и блок 1 управления формирует переключающие импульсы, которые подаются на переключающий вход блока 4 вычисления квадратного корня с переключением полярности. При этом полярность напряжения на выходе блока 4 .изменяется на противоположную.Напряжение с выхода блока 4 вычисления квадратного корня управляет амплитудой и знаком пилообразного напряженияна выходе формирователей 7 и 8, а напряжение с сигнального выхода блока 1 управления управляет амплитудойи знаком пилообразного напряжения на выходе формирователей 5 и б. Формирователи 5 и 7 синхронизируются импульсами частоты полей,а Формирователи б и 8- импульсами частоты строк. Пилообразные напряжения. с...

Номер патента: 806947

Опубликовано: 23.02.1981

Авторы: Бергер, Кузьмин, Рогачев, Сероватов

МПК: F16H 9/00

Метки: вариатор, клиноременный, мобильной, органов, рабо-чих

...элемента 3 передается вращение ведомому шкиву 2 и с помощью передачи к рабочему органу мобильной машины (на чертеже не показано), Корректировка угловой скорости рабочего органа в зависимости от изменения поступательной скорости агрегата или от изменения угловой скорости ВОМ осуществляется от копирующего колеса 5, которое является датчиком и кинематически связано с регулировочным механизмом 4, выполненным в виде передачи винт - гайка, который раздвигает или сдвигает диски ведомого шкива 2 в,зависимости от поступательнойл скорости мобильной машины или приизменении углевой скорости ВОМ. Клиноременный вариатор для рабочих органов мобильной машины, содержащий ведущий и ведомыйшкивы сподвижными в осевом направлении дисками,охватывающий...

Номер патента: 798536

Опубликовано: 23.01.1981

Авторы: Бялик, Гриненко, Гудков, Мазель, Рогачев

МПК: G01N 3/10

Метки: давлениях, испытаний, коррозионно-активных, образцовв, привысоких, средах, температурах

...со втулкой 13, свободно надетой на шток 12, На образующих герметичную полость А поверхностях мембран закреплены датчики 14, воспринимающие усилия, прилагаемые к образцу, и собранные в мостовую схему.Узел нагружения образца состоит из электродвигателя 15, передающего усилия через систему редукторов 16 на силовой шток 17, проходящий через сальник (на чертеже не показан) и упирающийся в испытуемый образец.Установка снабжена насосом 18, служащим для подачи среды в камеру 1 и создания высокого давления в ней газовым компенсатором объема, состоящим из сосуда 19 давления и баллона 20 со сжатым азотом, трубопроводом 21, соединяющим камеру 1 с компенсатором объема, и установленным на трубопроводе вентилем 22 для слива среды.гУстановка работает...
