Ратников

Номер патента: 1156777

Опубликовано: 23.05.1985

Авторы: Медвинский, Пыдрин, Ратников

МПК: B21D 37/00, B21D 37/18

Метки: листовой, штамп, штамповки

...эксплуатационной надежности штампа за счет обеспечения принудительной очистки и смазки матрицы в процессе штамповки.На чертеже схематично изображен штамп в исходном и конечном положениях штамповки, продольный разрез.Штамп содержит пуансон 1, матрицу 2 с расположенным в ее полости выталкивателем 3. В верхней части выталкиватель выполнен со ступенью 4 меньшего диаметра, образующей с внутренней стенкой матрицы 2 кольцевую полость.В полости размещен сальник 5, образованный путем запрессовки в полость стандартной сальниковой набивки. Для фиксации сальника 5 на выталкивателе 3 предусмотрена гайка 6. Высота сальника 5 меньше высоты ступени 4 выталкивателя. В результате над сальником в матрице образуется полость 7. служащая для размещения...

Номер патента: 1156212

Опубликовано: 15.05.1985

Авторы: Горнштейн, Красовский, Пушнов, Ратников, Солодухо

МПК: H02M 7/00

Метки: вентильным, импульсно-фазового, преобразователем, пульсным

...р2" (1 + )Г(3) 55 При достаточно большой величине 1ошибкой дискретизации можно пренебгде -1 ( б с 1. Делитель частоты 2 делит частоту Р на р 2" и на его выходе выделяются импульсы, следующие с постоянной частотой Ь + б) Г. На 15 пряжение синхронизации, действующее на входе блока б, показано на фиг.2 а,. Оно изменяет свой знак с отрицательного на положительный в момент естественного отпирания первого вентиля.В Блок 6 синхронизации выделяет на своих втором и первом выходах узкие импульсы (фиг. 2 1 и 8 соответственно), слеЬукяцие с частотой Г. Первый счетчик 4 осуществляет подсчет импульсов делителя частоты 2, следующих с постоянной частотой Ь + д ) Г в течение периода частоты Г. По окончании периода в момент времени (фиг. 2) число...

Номер патента: 1154156

Опубликовано: 07.05.1985

Авторы: Баторшин, Морозов, Ратников

МПК: B65D 19/22

Метки: колец, транспортирования

...что в момент перемещения 15груэоподъемным механизмом изделияне фиксируются,Наиболее близким к предлагаемому является устройство для транспортирования колец, содержащее основание, центральную штангу и стойки 21.Недостатком устройства являетсянеобходимость перестановки стоекпосле загрузки изделий для фиксирования последних для транспортировки, 25Цель изобретения - повышение техники безопасности путем фиксирования колец при перемещении грузоподъемнымн механизмами,Указанная цель достигается тем, ЗОчто в устройстве для транспортирования колец, имеющем основание, центральную штангу и стойки, центральнаяштанга установлена с возможностьюперемещения в вертикальной плоскости,стойки на основании закреплены шарнирно,а центральная штанга связана...

Номер патента: 1153194

Опубликовано: 30.04.1985

Авторы: Ратников, Семилетов, Сосенский, Тарасов, Фадеев

МПК: F23G 5/00

Метки: отходов, сжигания

...их на нижележащие валки. Валки включают два диска, между которыми расположены бимсовые балки с насаженными на них. сегментообразными колосниками. Колосники образуют гарантированный технологический зазор для прохода воздуха за счет организации специальных отливов на боковых поверхностях 12. Недостатком известного устройства является то, что через технологические зазоры, образованные вертикальными боковыми стенками примыкающих друг к другу колосников внутрь валков просыпаются мелкие фракции несгоревших отходов, золы, шлака. Скопившийся внутри валка провал образует толстый слой, который препятствует проходу воздуха через валок, что приводит к необходи 5101520 40 45 50 55 мости частых остановов мусоросжигательного котлоагрегата для...

Номер патента: 1145979

Опубликовано: 23.03.1985

Авторы: Ермакова, Иванченко, Ивкина, Коптелова, Маслова, Осипова, Портнова, Ратников, Ходак, Эйнгор

МПК: A23G 3/00

Метки: кондитерских, производства

...структурообразование корпусов составляет 25 мин, т. е. сокращается на 7 - 15 мин.Пример 3. Приготовление конфет на фруктовой основе. ЗОПодготовленное к производству яблочное и абрикосовое пюре в количестве 75,642 кг каждого уваривают в смеси с сахарным песком, взятым в количестве 163,086 кг, до влажности 17%. Затем добавляют клубничную подварку 14,877 кг, кислоту лимонную 35 0,684 кг и эссенцию клубничную 0,507 кг.В самом конце уваривания вводят смесь крахмалопродуктов 1,0 О/, (1,99 кг) от массы сахарного песка, состоящую из 0,955 кг набухающего крахмала и 0,955 кг мальтина, 4 о что соответствует соотношению 1:1.Готовую фруктовую конфетную массу с температурой 100 - 109 С направляют на отливку в крахмальные формы.Введение в рецептурную...

Номер патента: 1142541

Опубликовано: 28.02.1985

Авторы: Виноградов, Давыдова, Пименов, Ратников, Родионов

МПК: D02H 3/00

Метки: ленточная, сновальная

...барабан 1, барабаны 2 перемотки (ткацкого навоя), привод 3, кинематически связанный со сноваль-, 5 О ным барабаном 1 и барабаном 2 перемотки, натяжное устройство, выполненное в виде реверсивного гидравлического насоса 4, сливной патрубок которого связан с баком 5 через парал лельно соединенные переменный дроссель 6, предохранительный 7 и обратный 8 клапаны. Машина содержит блок управления переменным дросселем 6, включающий гидрорас пределитель 9 и реверсивный гидронасос 10, дроссель 11, обратный 12 и предохранительный 13 клапаны. Переменный дроссель 6 выполнен в виде гидрозолотника переменного сечения, в правой торцовой полости которого размещены возвратная пружина 14 и винт 15, а в левой полости - регулируемый упор 16 для...

Номер патента: 1140086

Опубликовано: 15.02.1985

Авторы: Гайчевский, Мирошников, Ратников

МПК: G03B 43/00

Метки: кинопленки, перфораций, шага

...головки ус, тановлен с возможностью взаимодействия с внешним торцом штока.На фиг. 1 приведена кинематическаясхема предложенного устройства, .на фиг. 2 - выполнение рабочих поверхностей зубьев грейферной вилки иконтргрейфера,Устройство содержит основание 1(на Фиг. 1 изображено штриховкой),на котором на цапфах 2 установленакачающаяся направляющая 3 для укладки измеряемой кинопленки 4. Механизмтранспортирования кинопленки состоит из грейферной вилки 5, закрепленной на штоке 6, и через пружину 7,толкатель 8 и кулису 9 связанную сприводным кулачком 10, на оси 11 которого установлен кулачок 12, связанный через кулису 13 с направляющей3, Контргрейфер 14 механизма транспортирования кинопленки жестко установлен на основании...

Номер патента: 1129086

Опубликовано: 15.12.1984

Авторы: Кузнецов, Лобачев, Ратников, Романенко, Щелоков, Яковлев

МПК: B60K 41/00

Метки: гидравлической, передачи, переключения, скорости, ступеней, транспортной

...с трубопроводом 52 и отключается от трубопровода 54. Одновременное включение двух вентилей 1 и 40 обеспечивает подвод масла по трубопроводам 53 и 56 к двум каналам гид. ропривода 50, при этом гидропривод 50 переводит распределитель 49 в третью позицию. На третьей позиции распределителя пусковой гидротрансформатор сообщен с атмосферой и опорожнен, а маршевый гидротрансформатор подключен к питательному насосу и заполнен рабочей жидкостью, Одновременно с включением вентиля 1 получает пигание катушка реле электромагнита 28 и происходит мгновенное замыкание контакта 30, а через 10 с размыкается контакт 32. После размыкания контакта 32 питание вентиля 1 осуществляется по цепи: генератор 13 провода 15 - 17 - контакт 30 - провода 18 - 20 -...

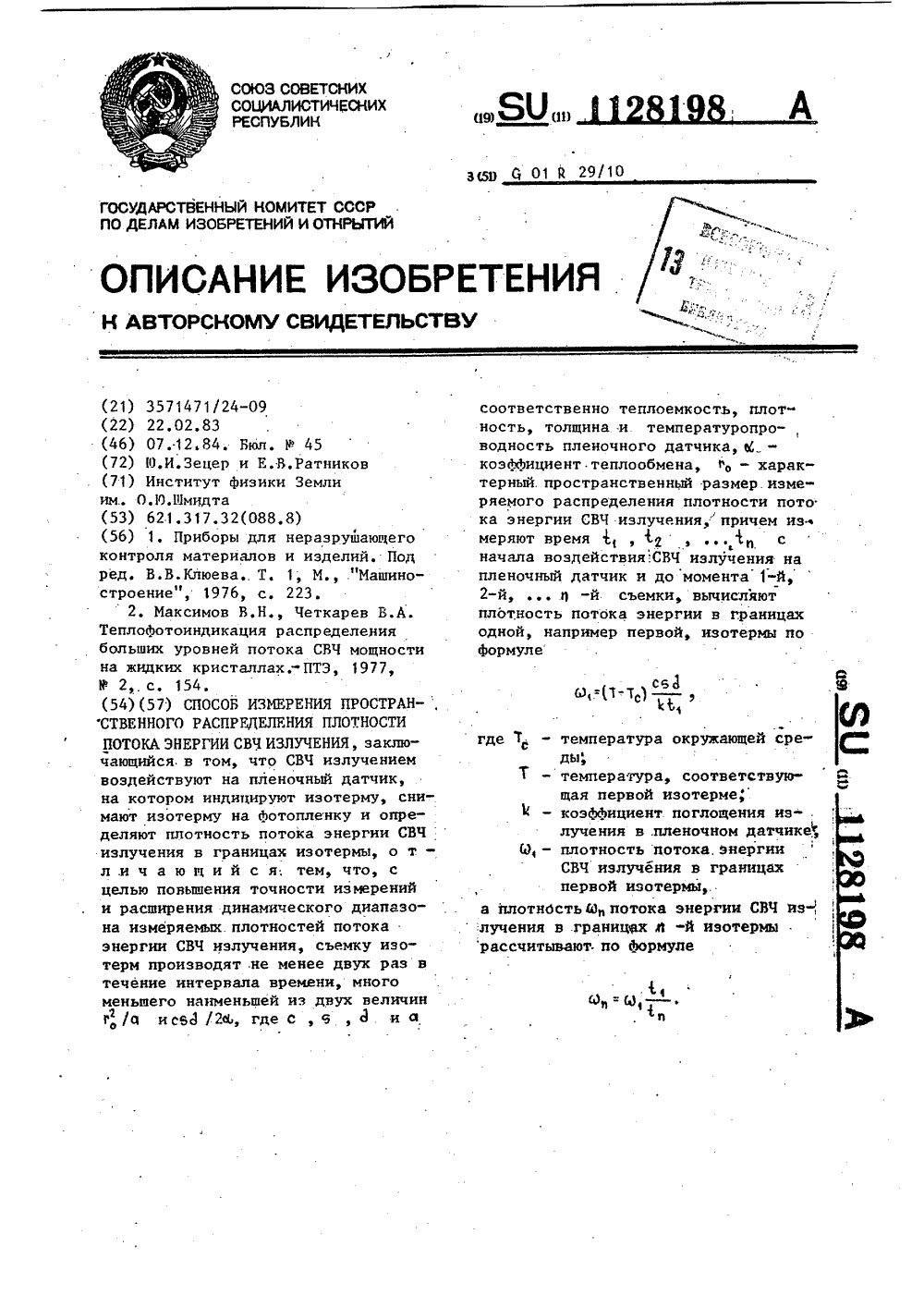

Номер патента: 1128198

Опубликовано: 07.12.1984

Авторы: Зецер, Ратников

МПК: G01R 29/10

Метки: излучения, плотности, потока, пространственного, распределения, свч, энергии

...датчик индицируют иснимают на фотопленку контуры изотермы 1 .Однако известный способ отличается малой точностью. 15" Наиболее близким техническим ре:шением к изобретению являетсяспособизмерения. пространственного распределения плотности потока энергииСВЧ излучения, заключающийся в том, 20что СВЧ излучением воздействуют на:пленочный датчик, на котором индицируют изотерму, снимают изотермуна фотопленку и определяют плотностьпотока энергии СВЧ излучения вграницах изотермы с помощью калиброванного источника СВЧ излучения 21,Однако для измерения плотностейпотока энергии больших, чем указанов известном способе 1 такие источники З 0отсутствуют.Цель изобретения - повышение точности измерений и расширение динамического диапазона измеряемых...

Номер патента: 1125323

Опубликовано: 23.11.1984

Авторы: Гусев, Койков, Коптюх, Ратников, Скурат, Стеценко, Струговец

МПК: D21H 5/00

Метки: бумаги, бумажной, массы, подготовки, электроизоляционной

...подвергается фракционированию с промывкой на сите с Ф отверстий 1,6 мм. Количество проходов целлюлозного волокна через аппарат отделения мелкой волокнистой фракции и промывки 3, Прошедшую через сито волокнистую фракцию отделяют, а оставшуюся промытую крупноволокнистую фракцию подвергают размолу до 97,6 ШР и показателя средневзвешенной длины во локна 45 дг, Из полученной бумажной массы на листоотливном аппарате изготовляют бумагу, которую испытывают на основные качественные характеристики.Результаты испытания бумаги приведены в табл. 2,Пример 2, Целлюлозу марки 3 - 2 после разбивки в мешалке предварительно размалывают в ролле до 40 ШР. Затем целлюлозную массу подвергают фракционированию с промывкой на сите с ф отверстий 1,6 мм. После...

Номер патента: 1116461

Опубликовано: 30.09.1984

Авторы: Арефьев, Климкович, Ратников, Целуйко

МПК: G11C 29/00

Метки: запоминающее, информации, отключении, питания, сохранением

...порогового элемента.Если напряжение основного источника питания ниже уровня срабатывания поро 55 Поставленная цель достигается тем, чтов запоминаюцее устройство с сохранением информации при отключении питания, содержащее накопитель, элемент развязки, пороговый элемент, переключатели и резервный источник питания, выход которого подключен ко входу питания накопителя, первым входам переключателей и одному из выводов элемента развязки, другой вывод Окоторого соединен с выходом основного источника питания и входом порогового элемента, выходы первого и второго переключателей соединены соответственно со входом блокировки и со входом считьваня/записи накопителя, второй вход второго пе реключателя является первым управляющимвходом...

Номер патента: 1114534

Опубликовано: 23.09.1984

Авторы: Исаков, Ратников

МПК: B24B 55/02

Метки: абразивной, зоны, обработке, охлаждения, резания

...1 изображено устройство лляосуществления предлагаемого способа; общий вид; на фиг. 2 - схема образованиявоздушной пленки на периферии шлифовальч 40ного круга, препятствующеи проникновениюСОЖ в зону резания; на фиг. 3 - способудаления воздушной пленКи с помощьюролика; на фиг. 4 - схема перекрытия зазоров и пазух шлифовального круга эластичным материалом ролика. 45Способ осуществляют следующим образом.В зону резания между шлнфовальнымкругом 1 и деталью 2 из сопла 3 подаетсяструя СОЖ 4, К шлифовальному кругу подводится ролик 5 из эластичного материала, 50который, находясь в, постоянном контактес шлифовальным кругом, прижим ается кнему с некоторым усилием. При вращении шлифовального круга 1 вокруг него образуется воздушная пленка 6,...

Номер патента: 1108031

Опубликовано: 15.08.1984

Авторы: Данилов, Ратников

МПК: B61F 5/02

Метки: железнодорожного, направляющий, поводок, средства, тележки, транспортного

...основаниями, при этом одно основание смонтировано на тяге жестко 11.Недостатком известного устройства является наличие четырех резьбовых соединений, из-за коррозии и деформации которых затрудняется регулировка и демонтаж поводка в эксплуатации.Цель изобретения - упрощение обслуживания поводка.Указанная цель достигается тем, что в направляющем поводке тележки железнодорожного транспортного средства, содержащем тягу с узлами крепления и упругие элементы, одни из которых смонтированы с внешней стороны тяги относительно узлов крепления и связаны с регулировочными гайками, другие упругие элементы, смонтированные с внутренней стороны тяги относитель-, но узлов крепления, связаны с основаниями, при этом одно основание смонтировано на тяге...

Номер патента: 1100143

Опубликовано: 30.06.1984

Авторы: Деревянко, Новиков, Ратников

МПК: B41J 7/10

Метки: механизма, печатающего

...расположен5 на штативе 13, а пластина 11 соприкасается с корпусом 14 датчика 7.Устройство имеет тонкий лист 15 изполиуретанар планку 16 и небольшойгруз 17,Блок испытания привода печатаю"щего механизма имеет ротор 5 и привод печатающего механизма 6, приэтом выход регулируемого преобразователя 1 частоты соединен с первым входом усилителя 2 мощности, второйвход которого через корректирующийФильтр 3 подключен к первому выходусогласующего трансформатора 4 соединенного входом с выходом усилителя 2 мошности; второй выход согласующего трансформатора 4 связан с первым входом блока испытания приводапечатающего механизма, соединенноговторым входом с выходом индикатора 10, вход которого через последовательно соединенные интегратор 9,усилитель 8 и...

Номер патента: 1096409

Опубликовано: 07.06.1984

Авторы: Баранова, Барман, Королев, Кругов, Лоскутов, Максимов, Ратников

МПК: F15B 7/10

Метки: гидравлический, привод

...нагрузкой, напорнуюи сливную гидролинии, сообщенные срабочими линиями гидромоторов черезреверсивный трехпозиционный распределитель, гидролинию подпитки, дополнительный днухпозиционный распределитель, предохранительные клапаны, кла-.паны подпитки, рабочие линии одногоиз гидромоторов соединены между собойчерез обратный клапан и нормально закрыт. гидроуправляемый напорный элемент, полость гидроуправления которого сообщена с одной из рабочих линий 35другого гидромотора, н одной из рабочих линий первого гидромотора, сообщенной с выходом обратного клапана,установлен нормально закрытый гидроуправляемый односторонний эапорный 4 Оэлемент, полость гидроупранления которого сообщена со сливной гидролиниейи гидролинией подпитки через...

Номер патента: 1086544

Опубликовано: 15.04.1984

Авторы: Горнштейн, Красовский, Ратников, Солодухо

МПК: H02P 13/16

Метки: вентильным, импульсно-фазового, преобразователем

...счетный вход счетчика соединен с выходом генератора импульсов,установочный вход - с одним иэ выходов блока синхронизации, информационный вход регистра памяти поразрядно соеди.ен с,одним нз выходовблока синхронизации, вход преобразователя код-аналог поразрядно соединен с выходом счетчика, а синхроииэирующий вход соединен с выходом регистра памяти, вход каждогоинтегрирующего блока соединен свыходом преобразователя код-аналог.На фиг. 1 показана схема устройства для импульсно-фазового управления вентильным преобразователем;на фиг. 2 - диаграммы напряжений,поясняющие его работу.Устройство содержит блок синхронизации 1, интегрирующие блоки 2 сзарядными конденсаторами 3, разрядные ключи 4, компараторы 5, выходной блок б, генератор 7...

Номер патента: 1081716

Опубликовано: 23.03.1984

Авторы: Клюев, Медвинский, Пыдрин, Ратников

МПК: H01R 43/06

Метки: коллектора, токоведущей, части

...пуансона для формования пластин,и уравновесить это усилие можно то-"лько на специальных прессах двойногоили тройного действия, что усложняет конструкцию устройства.Целью изобретения является упрощение конструкции,Поставленная цель достигается 45тем, что в устройстве для изготовления токоведущей части коллектора,со.держащем корпус, на котором жесткозакреплена нижняя плита и с возможностью перемещения по направлению к 50нижней плите верхняя плита, матрицу ипуансон для формонання пластин коллектора, выполненный в виде цилиндра с продольными зубцами, установленные на нижней плите, пуансон 55для формования петушков с осевымцилиндрическим отверстием и выталкиватель, расположенный на верхней пли 762те, в осевом цилиндрическом...

Номер патента: 1079911

Опубликовано: 15.03.1984

Авторы: Виноградов, Давыдова, Пименов, Ратников, Родионов

МПК: F15B 3/00

Метки: вращательного, гидропривод, движения

...и напорной полостью насоса, имеет аккумулятор, размещенный в бесштоковой полости мультипликатора, и дополнительный клапан, включенный между напорными полостями насоса и двигателя.Аккумулятор выполнен в виде пружины сжатия, установленной между поршнем и корпусом мультипликатора.На чертеже представлена схема гидро- привода.Гидропривод содержит насос 1, двига тель 2, мильтипликатор 3 с аккумулятором - пружиной 4 сжатия, размещенной в бесштоковой полости между поршнем и корпусом, клапаны 5, 6 и 7 управления, обратные клапаны 8 и 9, предохранительные клапаны 10, 11 и бак 12. Напорная полость насоса 1 45 подключена к предохранительному клапану 10 и входам клапанов 6 и 7, сливные линии которых соединены с баком 12. Выход 2клапана 6 связан с...

Номер патента: 1071553

Опубликовано: 07.02.1984

Авторы: Крылов, Лисин, Малевич, Пчелинцев, Ратников, Ширинский

МПК: B65G 53/40

Метки: камерный, насос, пневматического, порошкообразных, транспортирования

...транспортирования порошкообразных материалов снабжен конфузором, установленным между камерой и транспортным трубопроводом, а аэроэлементы расположены по вертикали один под другим по крайней мере в два ряда, в каждом из которых они установлены под обращенным вершиной вниз углом к вертикальной оси камеры, равным углу раскрытия конфузора, соединены между собой и сообщены с источником сжатого воздуха посредством соответствующего коллектора, каждый последующий из которых выполнен с площадью проходного сечения, большей площади проходного сечения предыдущего коллектора.На фиг. 1 схематически показан камерный насос, продольный разрез; на фиг. 2 - разрез А - А на фиг. 1. 5 О 5 20 25 30 35 40 45 Камерный насос имеет камеру 1,...

Номер патента: 1070286

Опубликовано: 30.01.1984

Авторы: Пишенин, Ратников

МПК: E04D 15/06

Метки: приклейки, рулонных

...нанесения растворителя и его перенасыщение на склеивасмой поверхности, а также смятие рулона при скатывании, ухудшается качество кров 35 ли, происходит вспучивание в результате избытка растворителя, создающего газовые скопления. Кроме того, устройство имеет громоздкую неудобную в эксплуатации конструкцию. 40Цель изобретения - улучшение качества приклейки и экономия материалов.Указанная цель достигается тем, что в устройстве для приклейки рулонных материалов, включающем ходовую тележку с рамой, прикаточный и опорный ролики, ру лонодержатель и систему смачивания, последняя выполнена в виде заполненного растворителем желоба с катком для смачивания рулонного материала, поплавком и фитилем для смачивания основания, соединенных...

Номер патента: 1068551

Опубликовано: 23.01.1984

Авторы: Добровольская, Кирьянов, Ласков, Неймарк, Ратников, Спиридонов

МПК: C30B 13/32

Метки: бестигельной, зонной, плавки

...достигается тем, что устройство для бестигельной эонной плавки, содержащее герметичную камеру, установленный в ней индуктор, нижние держатели исходных заготовок, имеющие привод вращения вертикального перемещения, и верхний держатель, дополнительно снабжено верхними держателями по числу загото-. вок, имеющими привод вращения и привод вертикального перемещения, все держатели снабжены корректирующими индивидуальными приводами вертикального перемещения, а индуктор выполней в виде последовательно соедйненных витков по числу заготовок.На фиг. 1 представлено устройство, разрез; на фиг. 2 - разрез А-А на фиг. 1.Устройство представляет собой герметичную камеру 1, в которой располагаются три заготовки 2 кремния, индуктор 3. Слитки удерживаются...

Номер патента: 1067594

Опубликовано: 15.01.1984

Авторы: Горнштейн, Красовский, Ратников, Солодухо

МПК: H03K 4/48

Метки: генератор, пилообразного

...напряжения импульсами переменной частоты.Поставленная цель достигается тем, что в генератор пилообразного напряжения, содержащий накопительный конденсатор, первая обкладка которого соединена с выходом токостабилизирующего двухполюсника и первым электродом разрядного ключа, а вторая - с вторым .электродом разрядного ключа, счетчик импульсов и регистр, введены блок временной задержки, генератор импульсов, выход которого соединен со счетным входом счетчика импульсов, выходы которого через регистр соединены с управлякщими входами токостабилизирующего двухполюсника, выполненного с обратно пропорциональной зависимостью тока от управляющего кода,.а усцановочный ход счетчика импульсов через блок ременной задержки соединен с шиной...

Номер патента: 1067114

Опубликовано: 15.01.1984

Авторы: Журавлева, Михайлова, Морозова, Осипова, Ратников, Фляте

МПК: D21H 5/00

Метки: бумаги, картона, электроизоляционных

...прочность на уровне действующих стандартов. Так, например, электрическая прочность опытных образцов бумаги с адсорбентом и хитозаном в сухом состоянии составляет 8,2-9,5 кВ/мм, а электрическая прочность высоковольтной кабельной бумаги промышленного изготовления КВМС(той же толщины и плотности, что и исследуемые опытные образцы ) составляет 8,19,6 кВ/мм. Сорбционная способность оксидной опытной бумаги определяется в трихлордифениле (ТХД) по следующей методике: бумагу, нарезанную на кусочки размером 10 х 10 мм , высушивают при 105 С в течение 16 ч в сушильном шкафу, заливают пропитывающим составом - ТХД при соотношении компонентов бумага-пропитка 1:18 вес.ч выдерживают в сушильном шкафу при 120 фС в течение 16 ч. Параллельно в тех же...

Номер патента: 1052466

Опубликовано: 07.11.1983

Авторы: Емельянов, Ефремов, Морозов, Ратников, Родионов

МПК: B65H 59/00

Метки: нитенатяжитель, текстильной, шпулярника

...в сквозных пазах пластины шайбовые тормозные элементы и средство крепления пластины на шпулярник, входной и выходной нитепроводники расположены так, что их оси ле- жат в плоскости, параллельной несущей поверхности пластины и разделяющей ее по высоте на равные части, при этом оба нитепроводника установлены с зазором относительно соответствующих торцов пластины.Баллоноограничитель и выходной нитепроводник имеют сквозные прорези для заправки нити. На фиг. 1 изображен нитенатяжитель,общий вид; на фиг. 2 - то же, вид сбоку.На пластине 1 неподвижно закрепленбаллоноограничитель 2 с входным нитепроводником 3, имеющим криволинейный паз 4, Баллоноограничитель выполнен в виде плафона, направленного выпуклостью по ходу вращения нити 5 в...

Номер патента: 1050942

Опубликовано: 30.10.1983

Авторы: Бойко, Мамкин, Неелов, Ратников

МПК: B61D 39/00

Метки: кузова, поворота, подвижных, средства, транспортного, элементов

...изобретения - упрощение конструкции устройства и повышение удобства и безопасности его в эксплуатации.Поставленная цель достигается тем, что в устройстве для поворота подвижных элементов кузова транспортного средства, преимущественно крыши вагона, содержащем стойку направляющими, прикрепляемую к кузову посредством съемного кронштейна, штырь, входящий в проточку, которая выполнена в подвижном элементе кузова, и лебедку, верхний конец стойки шарнирно соединен со штырем, а нижний - с тяговым органом лебедки, а в укаэанном кронштейне 35 выполнены выступы для взаимодействия с н-.пра;.-.ляющими стойки. Яа фиг.1 йэображено предлагаемоеустройство, установленное на вагоне; 4на Фиг.2 - узел Г на Фиг.1.; нафиг.3 - разрез А-А на фиг.2; нафиг.4 -...

Номер патента: 1049602

Опубликовано: 23.10.1983

Авторы: Андреев, Вайсман, Гузеев, Заплатина, Миткова, Ратников, Солдатенко, Якимук

МПК: D21H 5/00

Метки: бумаги, бумажной, конденсаторной, массы, подготовки

...0,01-1 в количестве0,5-10 от массы абсолютно. сухоговолокна.Если целлюлозу с высоким содержанием д.-целлюлозы (92-95) подвергнутьобработке органическими и слабымикислородсодержащими неорганическимикислотами с константой диссоциации10 з "0 то:можно значительно улучшить размольные и бумагообразующиесвойства.В результате диссоциации указанных кислот в целлюлозной суспенэиипоявляются ионы гидроксония (НО )которые разрывают водородные связимежду гидроксилами целлюлозы, образуют с ними свои связи и придают зарядцеллюлозе, Противоположно заряженныеионы (анионы кислоты ) благодаряэлектростатическому притяжению проникают в кристаллическую решеткуи вызывают внутримицеллярное набухание целлюлозы,П р и м е р 1. Берут навеску80 г абсолютно...

Номер патента: 1049389

Опубликовано: 23.10.1983

Авторы: Демидов, Каретников, Крылов, Лисин, Малевич, Пчелинцев, Ратников, Ширинский

МПК: B65G 53/48

Метки: винтовой, питатель, пневматический

...порошкообразного материала.Известен пневматический винтовой питатель, содержащий напорный шнек с узлом уплотнения, размещенный в броневой гильзе, приемную камеру, сообщаемую через полость броневой гильзы и обратный клапан со смесительной камерой, систему подачи сжатого воздуха с эжектирующей ка мерой и воздушной камерой, образованной цилиндрическим кожухом, расположенным коаксиально броневой гильзе 2.Недостатком известного питателя является отсутствие устройства для отделения капельной влаги и масла из сжатого воздуха, поступающего на транспортирование материала. 5 10 15 20 25 30 35 Пневматический винтовой питатель имеет приемную камеру 1, цилиндрическую воздушную камеру 2, смесительную камеру 3, коллектор 4 подвода...

Номер патента: 1046358

Опубликовано: 07.10.1983

Авторы: Врублевский, Гусев, Ефремов, Пименов, Ратников

МПК: D02H 13/12

Метки: машин, режимов, скоростных, сновальных

...резистора абсцисс зависимостей количества обрывов отскорости снования кинематическисвязан с первым шаговым двигателем,а электрически - с вторыми входамипервого ключа управления и регистра;тора и вторым входом счетчика импульсов, причем первые и вторыеклеммы переменных резисторов ординат и абсцисс зависимостей количества обрывов от скорости снованияпопарно соединены между собой иподключены к источнику питания,На чертеже изображена структурная схема устройства.Устройство состоит из генератора1 импульсов, первого переключателя2, переменного резистора 3 с движком ординат зависимостей количества обрывов от скорости снования,переменного резистора 4 с движком 40 абсцисс зависимостей количества обрывов от скорости снования,...

Номер патента: 1038973

Опубликовано: 30.08.1983

Авторы: Брезинский, Прудникова, Ратников, Терешин

МПК: H01H 1/20

Метки: контактная

...по крайней мере один контактодержатель изматериала с обратимой механическойпамятью Формы, контактодержатель выполнен в Форме винтообразно изогнутой пластины, продольная ось которойперпендикулярна плоскости контактирования,На чертеже показан один из возмож.ных вариантов подобных контактныхсистем 1,мостиковый контакт, иллюстри.рующий принцип работы предлагаемойконтактной системы ),Неподвижные контакты 1 и 2 имеютвинтообразно изогнутые контактодержатели 3 и 4. Мостик 5 с контактамиб и 7 перемыкает контакты 1 и 2.Пружина 8 прижимает мостик 5 к неподвижным контактам 1.и 2.Контактная система работает следрющим образом,973 2В рабочем ( замкнутом ). положениитемпература контактодержателей 3 и 4 меняется с изменением величины то ка, а также...

Номер патента: 1033313

Опубликовано: 07.08.1983

Авторы: Даурский, Мачихин, Ратников, Романенко, Хамитов

МПК: B26D 3/28

Метки: пищевого, продукта, резки

...работы устройства, улучшение качества среза путем обеспечения вибрации рамы в двух направлениях относительно движения ножа при разрезании материала.Указанная цель достигается тем, что в устройстве для резки пищевого продукта, содержащем раму с закрепленным на ней плоским ножом и вибратором, рама снабжена подпружиненными горизонтальными штангами, смонтированными в державках, установленных на вертикальнах подпружиненных штоках с возможностью возвратно- поступательного перемещения по вертикали.Жесткое соединение вибратора и ножа с рамой позволяет сообщить вибрацию только ножу, причем расход энергии на создание вибрации в таком случае минимальны, Установка рамы при помощи подпружиненных штанг в державках позволяет осуществлять...
