Кран регулирования концентрации испарителя жидких анестетиков

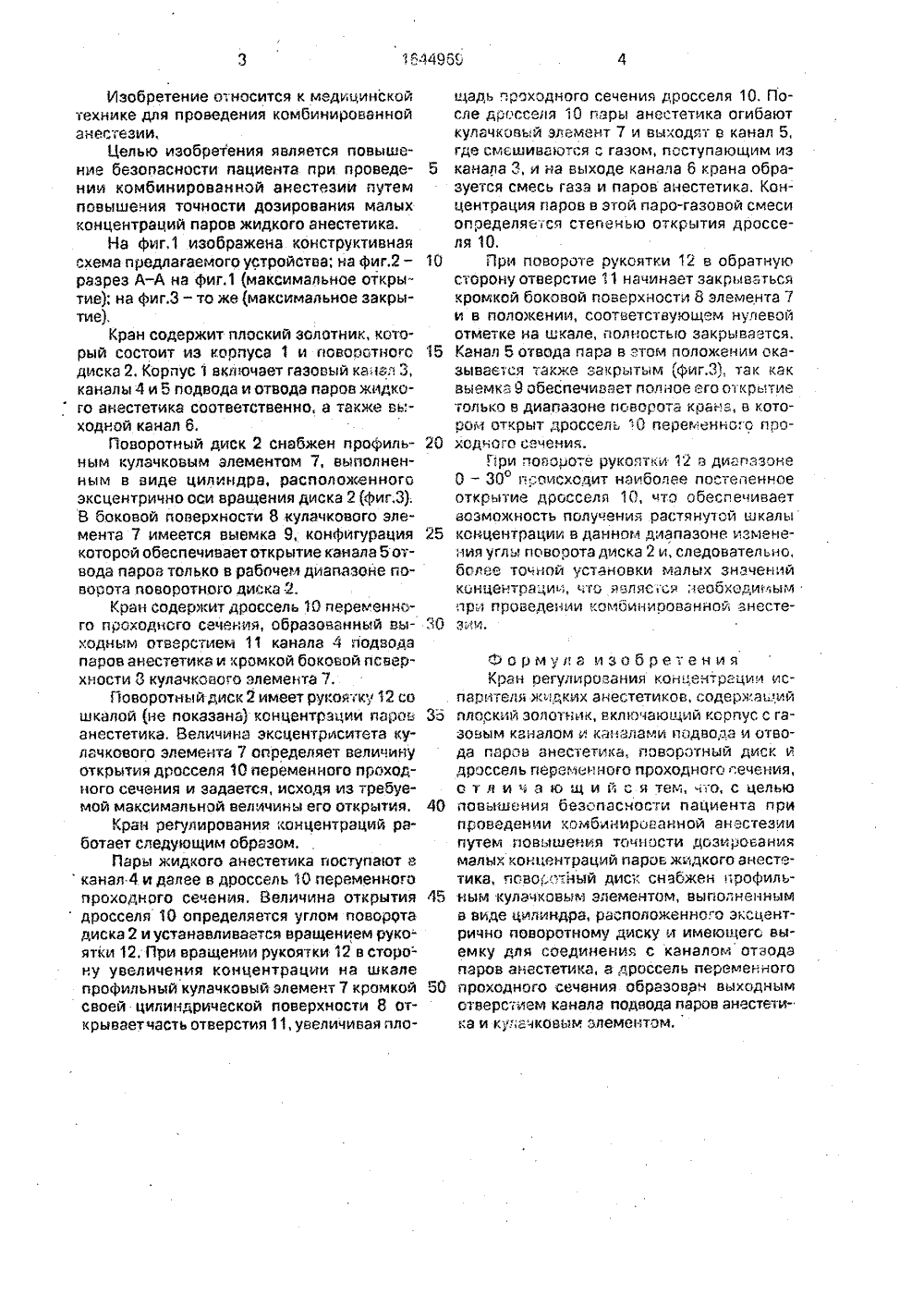

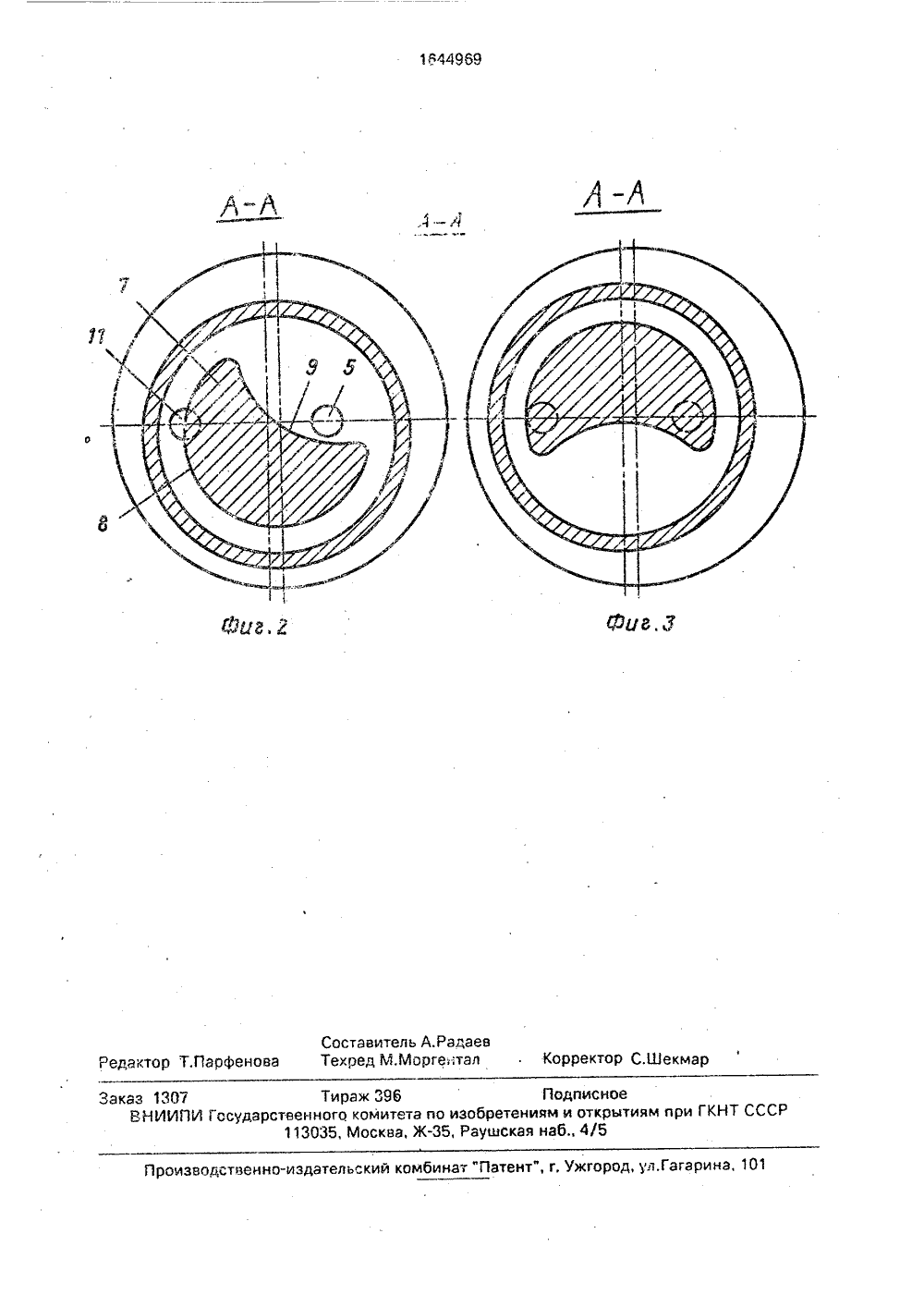

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1644969 А 16 0 115 А ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 2 А(54) КРАН РЕГУЛИРОВАНИЯ КОНЦЕНТРАЦИИ ИСПАРИТЕЛЯ ЖИДКИХ АНЕСТЕТИ- КОВ(57) Изобретение относится к медицинской технике для проведения комбинированной анестезии, Для повышения. безопасности пациента при проведении комбинированной анестезии путем повышения точноеИ дозирования малых концентраций паров: жидкого анестетика кран регулирования , концентрации испарителя жидких анестетиков содержит корпус 1, поворотный диск 2 с каналами 3 - 6, эксцентричным кулачковым элементом 7 с выемкой 9 и рукояткой 12 вращения со шкалой концентрации паров ачестетика, дроссель 10, образованный каналом 4 и элементом 7, 3 ил.Изобретение относится к медицинскойтехнике для проведения комбинированнойа ертезииЦелью изобретения является повышение безопасности пациента при проведении комбинированной анестезии путемповышения точности дозирования малыхконцентраций паров жидкого анестетика.На фиг,1 изображена конструктивнаясхема предлагаемого устройства; на фиг.2 - 10разрез А-А на фиг.1 (максимальное открытие); на фиг.З - то же (максимальное закрытие),Кран содержит плоский золотник, который состоит из корпуса 1 и повооотногс 15диска 2, Корпус 1 включает газовый канал 3,каналы 4 и 5 подвода и отвода паров жидко го анестетика соответственно, а также вь.ходной канал 6.Поворотный диск 2 снабжен проФильным кулачковым элементом 7, выполненным в виде цилиндра, расположенногоэксцентрично оси вращения диска 2 Фиг,З).В боковой поверхности 8 кулачкового элемента 7 имеется выемка 9, конфигурация 25которой обеспечивает открытие канала 5 отвода паров только в рабочем диапазоне поворота поворотного диска 2.Кран содержит дроссель 10 переменного проходного сечения, образованный вы- ЯОходным отверстием 11 канала 4 подводапаров анестетика и кромкой боковой псверхности 3 кулачкового элемента 7,Поворотный диск 2 имеет рукоят ку 12 сошкалой (не показана) концентрации паров 35анестетика. Величина эксцентриситета кулачкового элемента 7 определяет величинуоткрытия дросселя 1 О переменного проходного сечения и задается, исходя из требуемой максимальной величины его открытия, 40Кран регулирования концентраций работает следующим образом.Пары жидкого анестетика поступают вканал.4 и далее в дроссель 1 О переменногопроходного сечения, Величина открытия 45дросселя 1 О определяется углом поворотадиска 2 и устанавливается вращением рукоятки 12. При вращении рукоятки 12 в сторо- ну увеличения концентрации на шкалепрофильный кулачковый элемент 7 кромкой 50своей цилиндрической поверхности 8 открываетчасть отверстия 11, увеличивая площадь проходного сечения дросселя 10, После дросселя 10 пары анестетика огибаюткулачковый элемент 7 и выходят в канал 5,где смешиваются с газом, поступающим изканала 3, и на выходе канала 6 крана образуется смесь газа и паров анестетика. Концентрация паров в этой пэро-газовой смесиопределяется степенью открытия дросселя 10,При повороте рукоятки 12 в обратнуюсторону отверстие 11 начинает закрыватьсякромкой боковой поверхности 6 элемента 7и в положении, соответствующем нулевойотметке на шкале, полностью закрывается.Канал 5 отвода пара в этом положении оказывается также закрь 1 тым фиг,З), так каквыемка 8 обеспечивает полное его откры. иетолько в диапазоне поворота крэг.а, в котором открыт дроссель О переменного проходного сечения.При повороте рукоятки 12 в диапазонеО - ЗО происходит наиболее постепенноеоткрытие дросселя 10, что обеспечиваетвозможность получения растянутой шкалыконцентрации в данном диапазоне изменения углы гюворота диска 2 и, следовательно,более точной установки малых значенийконцентоации, что являегся необходимымпри проведении комбинированной анестея,Фгб Формула изобретения Кран регулирования концентрации испарителя жидких анестетиков, содержаь.,ий плоскг й золотник, включающий ксрпус с газовым каналом и каналами подвода и отвода паров анестетика, поворотный диск а дроссель перемен ного проходного;ечения, о т л и ч а ю щ и й с я тем, что, с целью повышения безопасности пациента при проведении комбинированной анестезии путем повышения точности дозг рования малых концентраций паров жидкого анестетика, повор.,-.:.нцй диск снабжен профильным кулачхавым элементом, выполненным в виде цилиндра, расположенного эксцентрично поворотному диску и имеющегс выемку для соединения с каналом отвода паров анастетика, а дроссель переменного проходного сечения образован выходным отверстием канала подвода паров внести икаа и кулачковым элементом.Корректор С.Шекмар оизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 Заказ 1307 Тираж 396 В НИИПИ Государственного комитета по 113035, Москва, ЖПодписноеобретениям и открытиям при ГКНТ СССаушская наб., 45
