Уляков

Номер патента: 2000817

Опубликовано: 15.10.1993

Авторы: Беляков, Мошковский, Уляков

МПК: A61M 16/18

Метки: анестетиков, испарителя, концентрации, кран

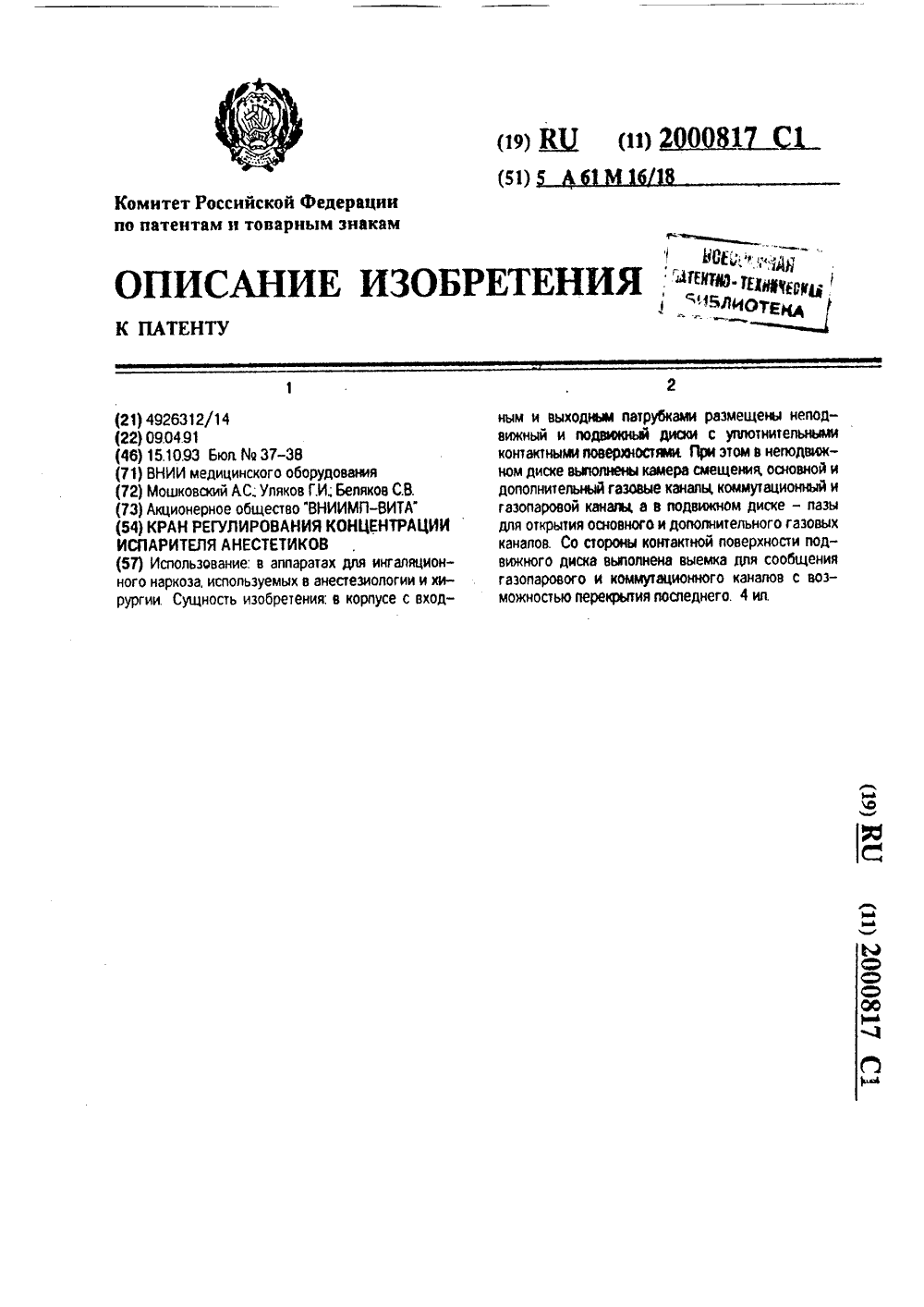

...неподвижный диск 4 и размещенный на нем подвижный диск 5, В неподвижном диске 4 размещены камера 6 смещения, основной газовый канал 7, (выполненный сдвоенным), газопаровой 8 и коммутационный 9 каналы. Неподвижный 4 и подвижный 5 диски имеют уплотнительные контактные поверхности и сквозные пазы 10 и 11 соответственно, образующие дополнительный газовый канал переменного проходного сечения.Подвижный диск 5 имеет дополнительный паз 12 (с перемычками) для открытия основного газового канала 7 и выемку 13 для соединения газопарового канала 8 с камерой смешения 6 (выемка 13 расположена со стороны контактной поверхности диска 5).Газовый канал 7 имеет запорный элемент 14, образованный в положении диска 5 "закрыто" контактной поверхностью...

Номер патента: 1837899

Опубликовано: 30.08.1993

Авторы: Беляков, Мошковский, Уляков

МПК: A61M 16/01

Метки: анестетиков, заливки

...Каналы 5,6,7,8 служат для транспортировки анестетиков и заполнения ка меры испарителя, В подающем канале приемной емкости 4 коаксиально установлен патрубок 9, сообщающийся с атмосферой и каналом дренажа газа 10. Торец патрубка 9 расположен выше боковых сте нок емкости 4. Коаксиально каналу 10 выполнен подающий канал 11 приемной емкости 4. Для обеспечения слива анестетиков из камеры испарителя устройство имеет сливной кран 12 со штуцером 13. 35Устройство для заливки анестетиков работает следующим образом.При заправке испарителя анестетиком открывается заглушка 3 и анестетик заливается в приемную емкость 4, Попадая в пода ющий канал 11 анестетик проходит по каналу 5 и поступает в камеру испарителя через отверстие 6 и одновременно в...

Номер патента: 1810061

Опубликовано: 23.04.1993

Авторы: Беляков, Мошковский, Поляков, Уляков

МПК: A61M 16/18

Метки: анестетиков, испаритель

...фитинала 13, совпадающая с осью камеры 5. и лей 6, 7 газом и его полное насыщениеось его горизонтального участка расположе- парами анестетика,ны в упомянутой диаметральной плоскости, Воэможность изменения положенияотносительно которой пазы 9 и 10 смещены клапана 15 по входном сечении 14 канала 13на 90,.:15 отвода паров путем осевого перемещенияВо входном отверстии 14 канала 13 от- клапана 15 позволяет повыситьточностьдовода паров установлен клапан 15; эакреп- зирования за счет предварительной наленный на пластине.16 термокомпенсатора стройки термокомпенсатора.с возмокностью осевого перемещения, Ис- Обеспечение полного насыщения газа,пользуемый клапан 15 осесимметричный и 20 протекающего через фитильную камеру 5,предусмотренная...

Номер патента: 1678380

Опубликовано: 23.09.1991

Авторы: Дмитриев, Костин, Мошковский, Петрова, Прудникова, Трушин, Уляков

МПК: A61M 16/10

Метки: анестезией

...18 имеют общий блок 20 питания, например, отаппарата иПолинаркон",Система работает следующим образом,ровочное устройство 4 обеспечивает прерывание подачи закиси азота в случае отсутствия подачи кислорода, что предотвращает поступление к пациенту чистой закиси азота, В блоке 3 дозиметров осуществляется смешение кислорода и закиси азота в требуемом соотношении. Это соотношение определятся анестезиологом и устанавливается рукоятками вентиля блока 3 доэиметров.Далее смесь газов поступает в коммутационный блок 5 и проходит через испари тель 6 анестетиков, где насыщается парами жидкого анестезирующего вещества, например фторотана. При необходимости можно быстро заменить испаритель фторотана на испаритель с другим анестетиком, например...

Номер патента: 1648488

Опубликовано: 15.05.1991

Авторы: Мошковский, Поляков, Прудникова, Уляков

МПК: A61M 16/10

Метки: анестетиков, аппарате, ингаляционного, испарителя, наркоза, установки

...выхода, На наружной поверхности направляющих гильз 19, 20 имеются уплотнительнце кольца 32. 33,Устройство работает следующим образом,1648488 И Ч При снятом испарителе анестетиков газ поступает из наркозного аппарата во входной штуцер 30. Штоки 21, 22 находятся в крайнем верхнем положении. При этом под воздействием пружин 9 и 10 штоки 21 и 22 упираются своими герметизирующими кольцами 23 и 24 в кромки выходных отверстий направляющих гильз 19 и 20 и предотвращают выход газа в атмосферу,Запорные клапаны 7 и 8 находятся также в крайнем верхнем положении и газ поступает через прорези 17 клапана 7 и втулку 15 в коммутационный канал 29. Пройдя через канал 29, газ через втулку 16 и прорези 18 клапана 8 попадает в камеру 3 и затем через штуцер 31...

Номер патента: 1644970

Опубликовано: 30.04.1991

Авторы: Мошковский, Прудникова, Пыхачева, Трушин, Уляков

МПК: A61M 16/00

Метки: анестетиков, испаритель

...образованная парогаэоеая смесь поступает на вход испарителя (на чертеже ке показан),Количество газа, проходящего через термокомпенсатор 11, определяется положением шарика 18 в соплу 17, так как проходное сечение, через,которое протекает газ, находится в прямой зависимости от того, насколько глубоко шарик 18 находится в сопле 17.Биметаллическая пластина 16 обладает термочувстеительными свойствами и под воздействием температуры меняет величину своего прогиба. Так как один конец пластины 16 закреплен ка осноеании 19, то положение другого конца ез, контактирующего с шариком 18, определяется температурой газа, поступающего е термокомпенсатор 11, Таким образом, количество газа, проходящего через термокомпенсатор 11, зависит от температуры...

Номер патента: 1644969

Опубликовано: 30.04.1991

Авторы: Мошковский, Поляков, Уляков

МПК: A61M 16/00

Метки: анестетиков, жидких, испарителя, концентрации, кран

...паров 35анестетика. Величина эксцентриситета кулачкового элемента 7 определяет величинуоткрытия дросселя 1 О переменного проходного сечения и задается, исходя из требуемой максимальной величины его открытия, 40Кран регулирования концентраций работает следующим образом.Пары жидкого анестетика поступают вканал.4 и далее в дроссель 1 О переменногопроходного сечения, Величина открытия 45дросселя 1 О определяется углом поворотадиска 2 и устанавливается вращением рукоятки 12. При вращении рукоятки 12 в сторо- ну увеличения концентрации на шкалепрофильный кулачковый элемент 7 кромкой 50своей цилиндрической поверхности 8 открываетчасть отверстия 11, увеличивая площадь проходного сечения дросселя 10, После дросселя 10 пары анестетика...

Номер патента: 1304821

Опубликовано: 23.04.1987

Авторы: Абрамов, Котрас, Овчинникова, Уляков

МПК: A61M 16/00

Метки: атмосферным, воздухом, кислорода, смеситель

...пластину 37 (38), причем расстояния от их концов до соответствующего корпуса определяют конфигурацию пластины 37 (38). Корпус 35 (36) жестко связан с ручкой 5 установки концентрации.Смеситель работает следующим образом.Кислород от источника давления (не показан) поступает на вход регулятора 6 давления. В зависимости от положения ручки 7 за регулятором 6 устанавливается определенное давление, от величины которого зависит расход смеси на выходе смесителя. С выхода регулятора 6 давления кислород поступает по трубопроводам 17 и 29 одновременно к соплу 9 питания инжектора 1 и во входную камеру 28 клапана 3 перепуска. Струя кислорода, вытекающая из сопла 9 инжектора 1, за счет эжектирующего действия подсасывает воздух из окружающего...

Номер патента: 1228854

Опубликовано: 07.05.1986

Авторы: Карагодин, Трушин, Уляков

МПК: A61H 31/02, A61M 16/12

Метки: газовых, дозатор, смесей

...генератора колебаний, Поскольку генератор работает в автоколебательном режиме, заисходное состояние примем такое, прикотором на прямом выходе 12 давлениевысокое (условная "1"), а на инверсном 13 - отсутствует ("0") газ А изза регулятора 1 давления, поддерживающего на выходе постоянное давление независимо от давления на входе,подведен по трубопроводу 8 к соплам60 питания реле 46 и 47 и к дросселю 50.При этом шток 59 реле 46 находитсяв крайнем нижнем положении, а штокреле 47 - в крайнем верхнем положении,Газ А из-за дросселя 50 с давлением, меньшим, чем в трубопроводе 8,подведен к камерам 53 реле 46 и 47,Давление в емкости 49 и камере 54 реле 46 равно атмосферному. Газ, поступая через сопло 60 питания в реле 46,проходит через камеру 52...

Номер патента: 1149978

Опубликовано: 15.04.1985

Авторы: Гороховская, Карагодин, Котрас, Трушин, Уляков

МПК: A61M 17/00

Метки: газовых, дозатор, смесей

...и трубопроводом 12 с камерой 22в корпусе дросселя 4 перед дросселирующим сечением 38, а камера 20за дросселирующим сечением соединенатрубопроводом 14 с входом ротаметра9, Выход повторителя 3 соединентрубопроводом 13 с камерой 23 в корпусе дросселя 5 перед дросселирующим сечением 39, а камера 21 соединена трубопроводом 15 с входом55 ротаметра 10. Выходы ротаметров9 и 10 соединены общим трубопроводом 16, имеющим патрубок выходак потребителю 17. Регулятор давления 1 и повторитель давления 3о могут быть выполнены по любой известной схеме, например Г 13,Для устранения погрешностейработы дозатора, связанных с отклонениями размеров, допущеннымив процессе изготовления корпусов18 и 19 и конусных игл 28 и 29 штоков 26 и 27 проводится...

Номер патента: 924436

Опубликовано: 30.04.1982

Авторы: Кулешов, Сухарев, Уляков

МПК: F15C 1/14

Метки: вихревой, элемент

...11Рчи 12 общей площадью Г == 0,27-0,3 и вихревой камеры 13 радиусом Р== 39-4 1, где Г - общая площадь проходного сечения каналов питания; Р р - площадь проходного сечения канала выхода; Г - общая площадь проходного сечения каналов управления; Р- радиус вихревой камеры; Р- радиус канала выхода. Высота основной платы б и, следовательно, вихревого элемента Ъ= ."- = 1,9-2,1.ЯОсь канала 9 питания смещена в сторону канала 11 управления относительно диаметральной оси вихревой камеры 13 на величину о.==0,35 Я 0,45, а ось канала 10 питайия смещена на такую же величину относительно диаметральной оси вихревой камеры 13 в сторону канала 12 управления С противоположных сторон от прилегающих каналов управления боковые стенки каналов питания...
