Писков

Номер патента: 1310811

Опубликовано: 15.05.1987

Авторы: Гришков, Маргелов, Нежнов, Писков

МПК: G06F 7/52

Метки: процессов, случайных, статистических, характеристик

...выходе сумматора 7 образуетсясигнал о о 2х, =х (ь) -к(с)ь(г) х (ол) кххкоторый поступает на вход квадратора2. На выходе квадратора 1 образуется сигналз =х (е)-к(с)ь(к)й(с-х) и.оНа выходе блока 9 будем иметь сигнал У(С), синфазный с входным, т.е,У(С) = У, ,С), который поступает навход центрирующего фильтра 4,Оох,(ь)=к(ь) ь Ж) х" (-",) ас .о В этом момент времени на выходеблока 9 будем иметь сигнал, противофазный входному, т.е, У (ь.) = -У (С),который поступает на вход центрирующего фильтра 4.Генератор 11 тактовых импульсов,управляя переключателем 8 и блоком9, позволяет получить на входе цент рирующего фильтра 4 переменный сигнал, имеющий форму меандра, амплитуда положительных импульсов которого равна У , а отрицательных - 25У (1:). На...

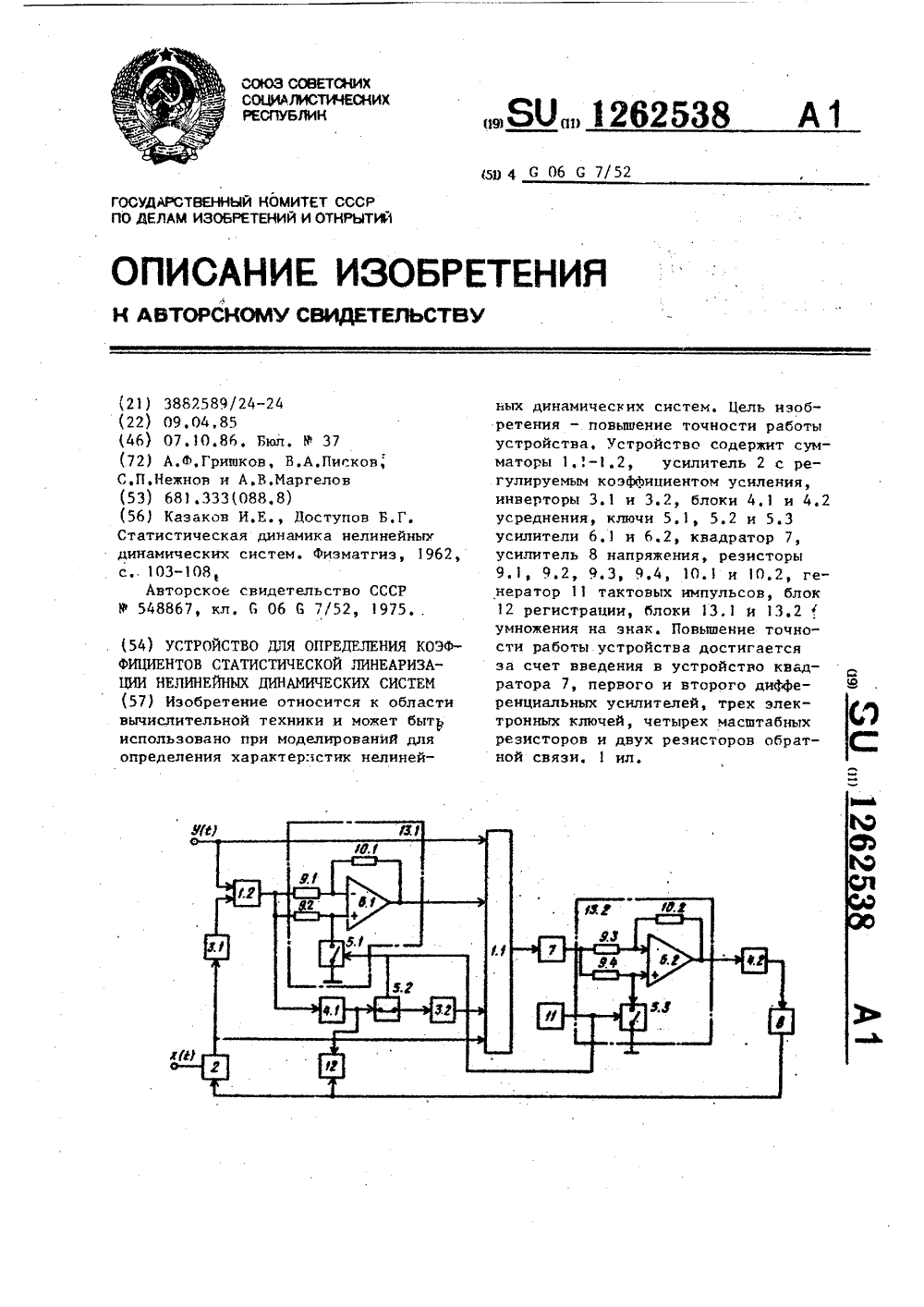

Номер патента: 1262538

Опубликовано: 07.10.1986

Авторы: Гришков, Маргелов, Нежнов, Писков

МПК: G06G 7/52

Метки: динамических, коэффициентов, линеаризации, нелинейных, систем, статистической

...6.1 синфазен Оу.,а сигнал на выходе, усилителя 6,2синфазен сигналу на выходе квадратора 7. Следовательно, на выходе сумматора 1 имеем сигналО 4=К у+К 4 у-К 4 Кх++М,ух(Г)-М,М(у(Г),где К 1,К,Ки К 4 - коэффициенты пе редачи сумматора11 .по каждому входучВыбирая К=0,5, Км=0,5; К =1; К 4==0,5; получим:ц,=у( г) -м )у(г) =у (т), (у)а на выходе квадратора 7 и, следовательно, на входе блока усреднения4.2 сигнал:ц:(ц ):у(г (7)В следующий момент времени, когда ключи 5.1, 5.2 и 5.3 находятся вположении, противоположном изображен ному на чертеже, усилители 6.1 и 6,2работают как инверторы и сигналы наих выходах противофазны входным, т,е,на выходе сумматора 1,1 имеем сигналО,:К,у(С) -К 4 у(е)+К 4 Кх К, Кх(е): уакД(е)4 2 -(Я) а на входе блока...

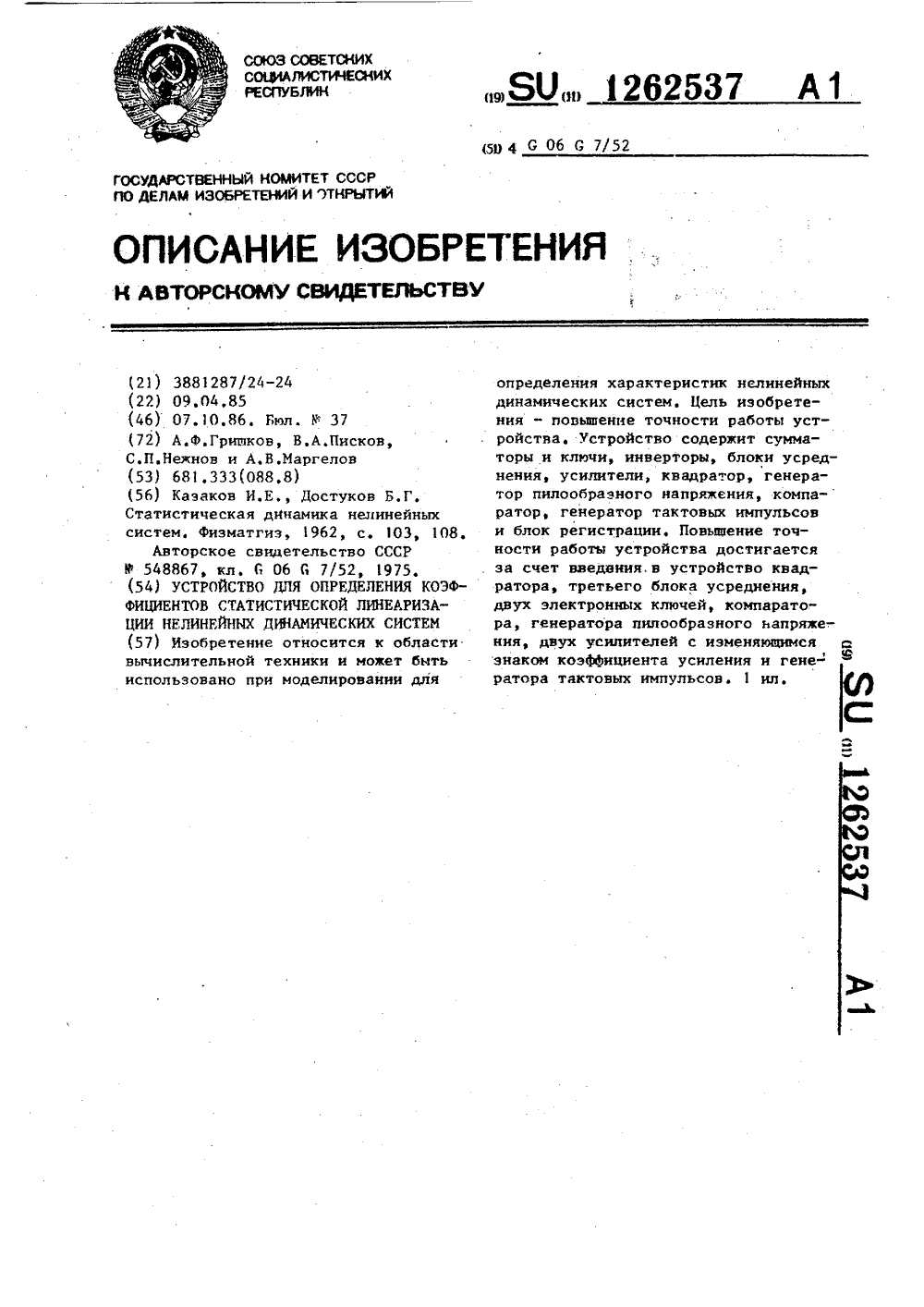

Номер патента: 1262537

Опубликовано: 07.10.1986

Авторы: Гришков, Маргелов, Нежнов, Писков

МПК: G06G 7/52

Метки: динамических, коэффициентов, линеаризации, нелинейных, систем, статистической

...система может быть линеаризована функцией вида0=Р+КХ,где 0(С) - аппроксимирующая случайная функция на выходе модели нелинейной динамической системы:.Я- эквивалентный статистический коэффициент усиления нелинейной динамической системы по математическому ожиданию;К - эквивалентный статистичес 5кий коэффициент усилениянелинейной динамическойсистемы по случайной составляющей,Коэффициенты статистической линеаризациии К определяются по формулам:ч(с(1 )45где Х(Й) - случайная функция на входе реальной нелинейнойдинамической системы иее модели;У(й) - случайная функция на выходе реальной нелинейнойдинамической системы;М - математическое ожидание;У(С),Х(С) - централизованные случайные Функции.Устройство работает следующимобразом,зВходной сигнал...

Номер патента: 1241189

Опубликовано: 30.06.1986

Авторы: Гришков, Маргелов, Писков, Рыбинский

МПК: G05B 13/00

Метки: компенсации, оптимальной, сигналов, случайных

...коррелированных сигнала(Й) и 1(ц.), величина коэффициентавзаимной корреляции Я которых можетпринимать любое значение в интервале 0-1. Сигнал(й) поступает на ЗОинформационный вход усилителя 1 напряжения, а случайный сигнал(С)на информационный вход электронногоключа 5, с выхода которого Ц,=Ц (й) (е)1 через фильтр 4 нижнихчастот поступает на второй вход сумматора 2, где: 8 (й) - коммутационная функция ключа 5, равная 4 вовремязамкнутого ключа и ми;, -4нус 4 - во время ( Г, - 1.)открытого 4 Оключа (Т 4 - период следования импульсов на выходе компаратора 1 О,А - постоянная).В исходном состоянии электронный .ключ 5 замкнут, а на выходе компа, ратора 10 имеем отрицательный перепад (-), на выходе сумматора 2 будем иметь) - О (е)Ч (+) -...

Номер патента: 1223254

Опубликовано: 07.04.1986

Авторы: Гришков, Маргелов, Нежнов, Писков

МПК: G06G 7/16

Метки: аналоговое, делительное

...коэффициент передачи сумматора 1 по третьему входу,который поступает на вход усредняющего фильтра 6 В следующий моментвремени, когда ключ 7 замкнут,первый3 и второй 4 дифференциальные усилители работают как инверторы,приэтом на выходе сумматора 1 действуетсигнал(4) а на выходе квадратора 5 сигналО к у(й) х (й) +А, (5)Сигнал с выхода квадратора 5 через второй дифференциальный усилитель 4 поступает на второй вход сумматора 1, на выходе которого имеем 15 сигналоз т 1 ау х(4 + 1 зу(") ++ 1 с х (с) (6) 35 Формула изобретения Аналоговое делительное устройство, 50 содержащее сумматор, ключ и усредняющий фильтр, выход которого являетсявыходом устройства, о т л и ч а ю -щ е е с я тем, что, с целью .повьппения точности, в него введены первый 55...

Номер патента: 1215092

Опубликовано: 28.02.1986

Авторы: Гришков, Маргелов, Писков, Рыбинский

МПК: G05B 23/02

Метки: динамических, коэффициентов, линеаризации, нелинейных, систем, статистической

...усиления усилителя 2).На выходе сумматора 1 имеется сигнал: У=у(1)-1 с(1) х(1), (3)на выходе блока усреднения 4 сиг 1нал 1.1 =М у(1 ) -К ( 1 ) х( Ь )Д, ( 4),которые поступают на информационные20 входы коммутаторов 5 и 5,В момент, когда коммутаторы 5,5 и 5 находятся в положении, какпоказано на чертеже, на выходе сумматора 11 имеется сигнал:25Ц =уИ)+Ит) х+1.1 -Н, (5)а на выходе квадратора 6 и на входе.блока усреднения 4 сигнал:ЗО11 =Ц5 ЧВ момент, когда коммутаторы 5 5и 55 находятся в положении, противоположном изображенному на чертеже, на выходе сумматора 1 имеетсясигнал:у( )+1 И ) х(т,)-(11 -11 )1,(6)на выходе квадратора б и на входеблока. усреднения 4 сигнал: 0 =11б1 енератор тактОВых импульсОВ8, осуществляя принцип...

Номер патента: 1211763

Опубликовано: 15.02.1986

Авторы: Гришков, Маргелов, Нежнов, Писков

МПК: G06G 7/16

Метки: аналоговых, деления, сигналов

...и сумматор, вход фазоинвертора явля,ется входом сигнала-делителя устройства и подключен к другому входу первого переключателя, второйпереключатель, фильтрующий блок, выход которого является выходом устройства, о т л и ч а ю щ е е -с я тем, что, с целью повышения точности работы, в него введены квадратор, генератор тактовых импульсов, дополнительный фазоинвертор и дополнительный сумматор, причем выход сумматора подключен квходу квадратора, выход которогосоединен с входом дополнительногофазоинвертора, выход которого подключен к первому входу второгопереключателя, второй вход которого соединен с выходом квадратора,выход второго переключателя подключен к первому входу дополнительного сумматора, второй вход которого является входом...

Номер патента: 1193638

Опубликовано: 23.11.1985

Авторы: Гришков, Маргелов, Писков, Рыбинский

МПК: G05B 13/00

Метки: компенсации, оптимальной, сигналов, случайных

...с выходом первого сумматора, выход усилителя с регулируемым коэффициентом усиления подключен непосредственно к первому информационному входу и через первый инвертор -к второму информационному входупервого коммутатора, выход которого соединен с вторым входом второго сумматора, соединенного выводом с первым и вторым входамиумножителя, выход которого подключен непосредственно к второмуКудрявцев мезей Корректор МСоставител ехред А.К едактор В. Иванова мчик каз 7313/50 Тираж 862 ВНИИПИ Государств по делам изобр 13035, Москва, ЖПодписноенного комитета СССРтений и открытийРаушская наб д 4/5 иал ППП "Патент", г. Ужгород, ул. Проектная,4 МК цС 11- - оценка дисперсиисигнала в регуЪ лируемом канале,Сигналом 1 Р с выхода фильтра 5 нижних...

Номер патента: 1170431

Опубликовано: 30.07.1985

Авторы: Быковцев, Вайнора, Громаков, Иванов, Писков

МПК: G05D 7/00

Метки: включения, выключения, жидкости, подачи

...3 сообщена через нормально закрытый управляющий клапан 8 с атмосферой, а через дроссель 9 большого (от отношению к выходному отверстию управляющего клапана 8) гидравлического сопротивления - к отводящему трубопроводу 2, давление в режиме ожидания в котором создается гидропневматическим аккумулятором 10, снабженным компрессором 11, обратным клапаном 12 и датчиком 13 уровня, размещенным в гидроаккумуляторе 10.Устройство работает следующим образом.В режиме ожидания насосно-сило 40 все оборудование 14 отключено и давление в подводящем трубопроводе 1 равно атмосферному, а давление в от- водящем трубопроводе 2 и полости силового цилиндра 4, равное 0,15 величины рабочего давления насоса, создается гидропневматическим аккумулятором 10 и...

Номер патента: 1164742

Опубликовано: 30.06.1985

Авторы: Гришков, Маргелов, Писков, Рыбинский

МПК: G06G 7/19

Метки: корреляционных, процесса, случайного, характеристик

...многозвенного фильтра в-го порядка и является входом устройства; выход первого коммутатора соединен с вторым входом сумматора, третий вход которого подключен к выходу второго блока усреднения, вход которого подключен к выходу ключа, выход сумматора черезквадратор соединен с первым йнформационным входом второго коммутатораи входом второго элемента НЕ, выходкоторого соединен с вторым информационным входом второго коммутатора,выход которого соединен с входом первого блока усреднения. На чертеже представлена структурная схема предлагаемого устройства. Устройство для определения корреляционных характеристик случайного164742 4Исследуемый центрированный случайоный процесс х(с) поступает на вход устройства, С выхода многозвенного фильтра 1 с...

Номер патента: 1164741

Опубликовано: 30.06.1985

Авторы: Гришков, Маргелов, Писков, Рыбинский

МПК: G06G 7/19

Метки: корреляционных, моментов, отношения, оценки

...накопленная аппаратурная погрешность на выходах блоков умножения за счет дрейфа нуля усилителей,температурной нестабильности и т,д.,приводит к снижению точности установ 1164741элементы НЕ 3. 1, 3.2, 3.3, 3,4 и 3,5, , ключи 4.1 и 4,2, блоки усреднения 5.1 у 5,2, 5.3 и 5,4, коммутаторы 6.1, 6.2, 6.3 и 6.4, сумматоры 7.1, 7.2 и 7.3, квадраторы 8.1 и 8.2, интегра-, тор 9, широтно-импульсный модулятор 10, генератор 11 тактовых импульсов и блок 12 регистрации, входы много" звенных фильтров в-го и 8-го поряд О ков 1.1. и 2.1 соответствующий инфор" мационный вход коммутатора 6,3 и вход элемента НЕ 3,2 объединены и являются первым входом устройства, а входы многозвенных фильтров 1,2 и 2.2 ш-го 15 и я-го порядков, соответствующий ин-.,...

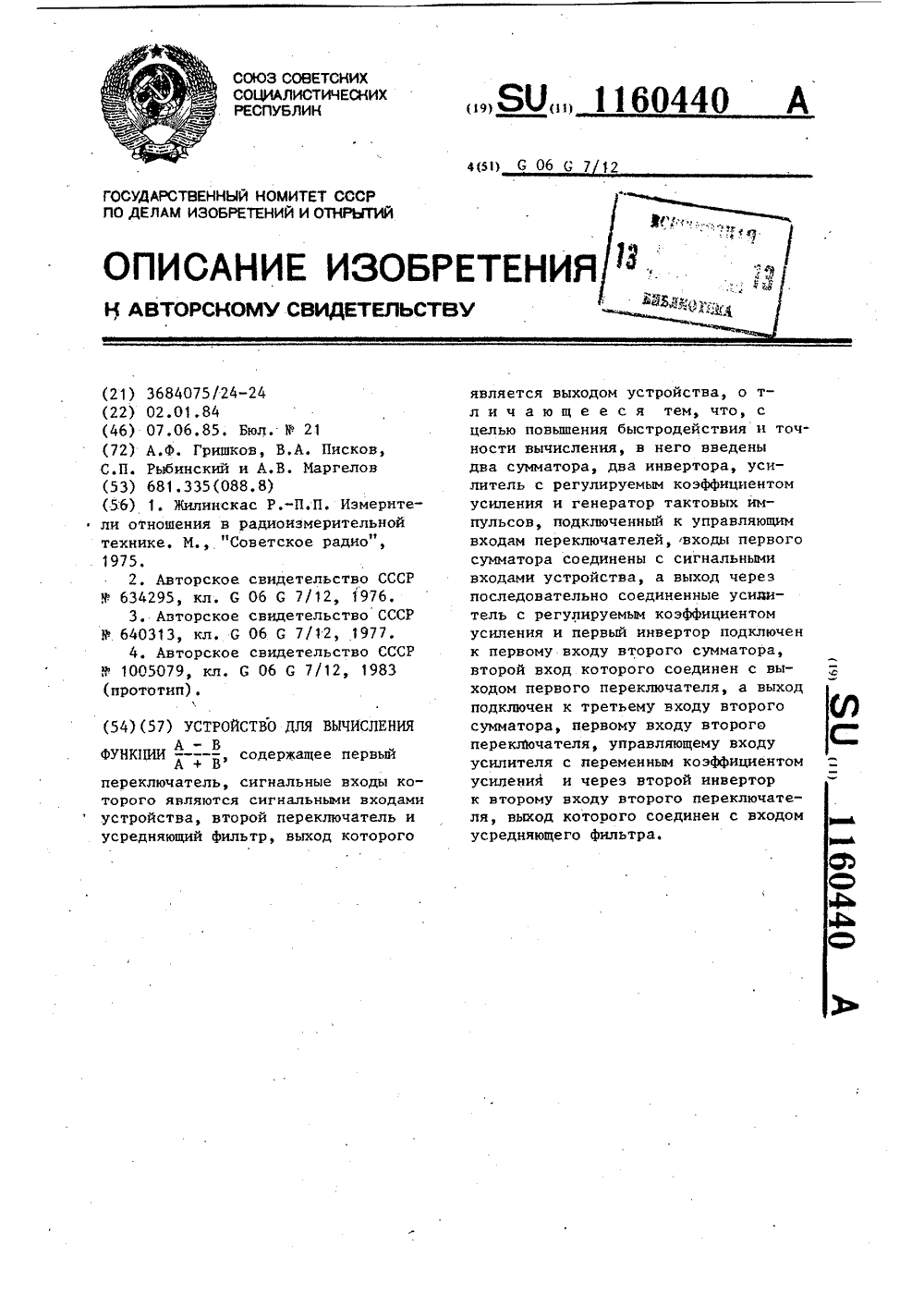

Номер патента: 1160440

Опубликовано: 07.06.1985

Авторы: Гришков, Маргелов, Писков, Рыбинский

МПК: G06G 7/12

Метки: вычисления, функции

...тем, что в устройство для вычисленияА - Вфункции --- содержащее первыйА + Впереключатель, сигнальные входы которого являются сигнальными входами устройства, второй переключатель и усредняющий фильтр, выход которого0 А+ 0 - кО )43. (2)Управляемый коэффициент передачи .(2) любой цепи равен)=К -(ор ргде К, - начальный коэффициент усиления8 - крутизна управления коэффициентом усиленияБ - управляющее напряжение.Учитывая, что К = О, Ур П, а ЯЮ) = Бр = сопвй, выражейие (2) будет иметь видеЕсли переключатели 4 и 5 находятся в другом положении (противоположно изображенному на фиг. 1), то в этом случае на выходе сумматора 2 имеет сигналр 1 62 В А+В(4)Генератор 6 тактовых ймпульсов, управляя переключателями 4 и 5, осуществляя принцип...

Номер патента: 1103328

Опубликовано: 15.07.1984

Авторы: Краснопевцев, Писков, Сурков

МПК: H02K 21/08

Метки: двигатель, магнитоэлектрический

...двигатель содержит две пары коаксиальных катушек 1 и 2, установленных соответственно на двух магнитопроводах 3 с магнитными фиксаторами в виде вырезов 4. Между катушками 1 и 2 размещены валы 5 и 6 роторов 7 и 8 с кольцевыми постоянными магнитами, намагниченными в осевом направлении встречно, на каждом торце которых установлены зубчатые плоские ферромагнитные полюсные наконечники 9-12. Между полюсными наконечниками 9-12 роторов 7 и 8 размещена кинематическая передача с колесами 13-15, посредством которой вращающий момент передается выходному валу 16. Для фиксации положения роторов 7 и 8 относительно катушек 1 и 2 обмотки управления служат также пазы 17 на каждом из полюсных наконечников 9-12.Форма пазов 17 может...

Номер патента: 1099359

Опубликовано: 23.06.1984

Авторы: Краснопевцев, Писков

МПК: H02K 21/08

Метки: двигатель, магнитоэлектрический

...размещенных катушек, катушки установлены на магнитопроводах, которые расположены с обоих тор-. цов роторов а валы роторов размещены между катушками, один иэ торцов каждого ротора, обращенный к одному и тому же магнитопроводу, снабжен плоским ферромагнитным полюсным наконечником с зубцами, одна иэ поверхносфгей которого образует аксиальный зазор с катушками, установленными на этом же магнитопроводе, а другая - с катушками, установленными на противоположном магнитопроводе, расположенном со стороны другого торца роторов, и между этими катушками размещены с зазором кольцевые постоянные магниты роторов.На фиг. 1 изображен электродвигатель, продольный разрез) на Фиг,2 поперечное сечение электродвигателя,вид со стороны кольцевых постоянных...

Номер патента: 1091278

Опубликовано: 07.05.1984

Авторы: Базанов, Краснопевцев, Писков

МПК: H02K 21/08

Метки: двигатель, магнитоэлектрический

...катушками 1 и 2обмотки управления размещены валы 3и 4 роторов 5 и 6 с кольцевыми постоянными магнитами 7 и 8, установленными с одного торца катушек 1 и 2. Магнитротора 5 выполнен с одной парой диаметрально противоположно расположенных полюсов, а магнит 8 ротора б - с двумя парами полюсов, С друго-го торца катушек 1 и 2 установленмагнитопровод 9 с магнитными фиксаторами в виде специальных сквозных вырезов 10, выполняемых в магнитопроводе9. Роторы 5 и 6 соединены с общим выходным валом 11 при помощи зубчатыхколес 12-14.Работа магнитоэлектрического двигателя осуществляется следующим образом.При обесточенных катушках 1 и 2ро-,оры 5 и 6 с кольцевыми постоянными магнитами 7 и 8 занимают определенное положение относительно...

Номер патента: 1006256

Опубликовано: 23.03.1983

Авторы: Ильин, Писков, Савельев, Сакаев, Скробин, Тябин, Федюнин

МПК: B29F 3/012

Метки: валковый, экструдер

...перемещения подвижных элементов относительно неподвижных элементов, позволяет поддерживать материальный баланс, причем регулирование производительности смесительно-пластикационной зоны производится без значительного изменения теплового режима, так как глубина пластицирующих каналов остается постоянной, следовательно, не изменяется тепловая энергия, выделяющаяся в полимере вследствие интенсивной деформации, пропорционально скорости сдвига, изменяющейся обратно пропорционально глубине каналов,На фиг.показан валковый экструдер, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - развертка внутренней поверхности корпуса; на фиг. 4 - график зависимости производительности экструдера от величины рабочего зазора на входе в зону...

Номер патента: 909764

Опубликовано: 28.02.1982

Авторы: Краснопевцев, Писков, Сурков

МПК: H02K 21/08

Метки: двигатель, магнитоэлектрический

...на фиг.4 штриховыми линиями. Форма пазов может быть раэличной,. а их число и угловая протяженность соответствуют вырезам 12 вмагнитопроводе 11.Электродвигатель (Фиг.1 и 2 работает следующим образом, 20При прохождении импульсов токачередующейся полярности в катушках1 и 2 возникает магнитное поле, ко"торое взаимодействует с зубчатымиполосными наконечниками 7-10 роторов 255 и 6 создается пусковой момент - ироторы 5 и 6 начинают вращаться, Приэтом катушки 1 и 2,расположенные спротивоположных торцов магнитов 5и 6, создают моменты, которые склады- щваются на выходном валу 16 двигателя.У двигателя (фиг 3 и Ц моментыот взаимодействия магнитных потоковкатушек 1 и 2 с зубчатыми полюсныминаконечниками 7-10 с противоположных торцов...

Номер патента: 905628

Опубликовано: 15.02.1982

Авторы: Клокова, Комарова, Писков, Подборонов

МПК: G01B 7/16

Метки: датчик, деформаций

...4 и 5 и терморезисторами 6 и 7, термостабильный стержень8 с термоизолируюшими прокладками 9и 10 на концах, соединенный со свободнымконцом скобы 3, термокомпенсирующийстержень 11 с закрепленными на нем нагревательным элементом, выполненным ввиде резистора 12, и измерителем температуры, выполненным в виде терморезистора 13, Термокомпенсируюший стержень11 одним концом через прокладку 10соединен с термостабильным стержнем 8,а другим концом через прокладку 11 -с ножевой опорой 2,Тензорезисторы 4 и 5 соединены вполумостовую схему, Последовательно стензорезистором 4 включен терморезистор 6, а последовательно с тензорезистором 5 - терморезистор 7. Резистор 12соединен с терморезистором 6, а терморезистор 13 - с терморезистором...

Номер патента: 904131

Опубликовано: 07.02.1982

Авторы: Базанов, Боровкова, Керпель, Писков

МПК: H02K 23/04

Метки: магнитоэлектрический, микродвигатель, моментный

...окружности зубцами 11, число которых равно числу зубцов 12 якоря 2 причем зубцы 11 кольФ45 ца 10 и зубцы 12 якоря 2 смещены друг относительно друга на половину зубцового деления якоря 2.На статоре 1 с гарантированным :зазором относительно кольца 1 О и ко" аксиально ему закреплены дополнительный постоянный магнит 13 из высоко" эрицитивного сплава, например, приз" матической формы, таким образом,что его ось симметрии, идущая в ра" диальном направлении, совпадает с осью симметрии одного из магнитов ,4 статора 1. ФРазмещение кольца 10 и магнита 13 в пределах лобовой части обмотки 7 якоря 2 со стороны, противоположной коллектору 8, обеспечивает уменьшение Ир, без увеличения габаритов двигателя.Кольцо 10 установлено на якоре 2 таким образом,...

Номер патента: 879718

Опубликовано: 07.11.1981

Авторы: Базанов, Краснопевцев, Писков

МПК: H02K 37/00

Метки: двигатель, шаговый, электрический

...соответственно, которые входят в асимметрично расположенные отверстия 9 и 10 Фер"ромагнитных чашек 11 и 12, служащих экраном и элементом магнитопровода двигателя. В выступах 7 и 8 размещены опоры вала 13, на котором установлен цилиндрический диаметрально намагниченный постоянный магнит 14 и ведущая шестерня 15, расположенная в полости платы 1 напротив паза 16 в чашке 12, благодаря чему шестерня 15 может входить в зацепление с ведомой шестерней 17 часового механизма, Соединение плат 1, 2 и каркаса 3 между 10 собой может производиться с помощью, например, винтов или другими способами.Двигатель работает следующим образом. При,отсутствии тока в обмотке 15 4 из"за пазов в чашках ось намагничивания постоянного магнита 14 на роторе не будет...

Номер патента: 877720

Опубликовано: 30.10.1981

Авторы: Базанов, Краснопевцев, Писков

МПК: H02K 19/02

Метки: реактивный, синхронный, электродвигатель

...5 и 6 каждого из877720 Формула изобретения 15 сердечников 1 и 2 выполнены клювообраэными, изолированы от полюсныхнаконечников другого сердечника в магнитном отношении и размещены по разные стороны плоскости осей сердечников 1 и 2 с разворотом на половинуэубцового деления ротора 7, шириназубцов 8 и 9 которого равна ширинепазов 10 и 11 между ними, причем дуги полюсных наконечников 5 и 6 размещены диаметрально противоположноВ варианте исполнения реактивногосинхронного электродвигателя активнаячасть. ротора 7 выполнена из двух идентичных частей 12 и 13, установленныхс разворотом на половину зубцовогоделения по разные стороны плоскостиосей сердечников 1 и 2,Двигатель работает следующим образом.11 ри подаче напряжения на одну изобмоток,...

Номер патента: 877442

Опубликовано: 30.10.1981

Авторы: Илизарова, Писков, Пономарева, Троицкий, Чебышев

МПК: G01P 5/12

Метки: автоматический, постоянного, электротермоанемометр

...работает следующим образом.В исходном состоянии переключа - тели 5,9 и 11, замыкающие цепь обратной связи, не замкнуты.Поместив термодатчик 2 в заданную точку исследуемого сверхзвукового изотермического стационарного, в среднем по времени потока газа, задают с помощью регулируемого стабили-. затора тока моста б малый ток через термодатчик 2, который практически не нагревает нить относительно температуры потока. При этом термодатчик 2 работает как малоинерционный термометр сопротивления. Сбалансировав мост 3 по гальванометру 12, с помощью регулируемого плеча измерительного моста 3, служащего для измерения электрического сопротивления термодатчика 2, определяется средняя температура торможения потока. флуктуации температуры...

Номер патента: 843117

Опубликовано: 30.06.1981

Авторы: Краснопевцев, Писков

МПК: H02K 19/06

Метки: реактивный, синхронный, электродви-гатель

...4, выполненном иэ немагнитного материала.Катушки 1-3 выполнены овальной формы с целью обеспечения прямолинейных рабочих участков обмотки, что предпочтительнее для работы синхронного реактивного двигателя.двигатель содержит части ротора 5 с полюсами б, установленные на отдельных валах 7, которые размещены соосно с катушками 1-3. Ось одной иэ частей ротора 5 смещена относительно осей двух других частей ротора 5 установленных параллельно, на 1/3полюсного деления. Части ротора 5 соединены между собой кинематически зубчатой передачей, колеса 8 которой укреплены на частях ротора 5. Каждая часть ротора 5 может быть 15 выполненаиз двух идентичных элементов 9, размещенных на валу 7 с двух торцов каждой катушки 1-3.При подключении катушек 1-3...

Номер патента: 843109

Опубликовано: 30.06.1981

Авторы: Базанов, Краснопевцев, Писков

МПК: H02K 7/10

Метки: электродвигатель, электропривода

...со стороны торцев ротора выполнены открытые кольцевые пазы, в которых установлены кольца подшипников.. На фиг. 1 представлен двигатель,продольный разрез; на фиг. 2 - то же,поперечный разрез.Электродвигатель содержит цилиндрический магнитопровод 1 статорас обмоткой 2, ротор 3 и подшипники,одно кольцо 4 которых установлено намагнитопроводе 1 статора.Ротор 3 выполнен с зубьями 5 нанаружной поверхности магнитопровода, 15 а со стороны торцев имеет открытыекольцевые пазы 6, в которых установлены кольца 7 подшипников.Зубья 5 образуют ведущее колесозубчатой передачи электропривода.20 При выполнении зубьев с произвольно изменяющимся профилем по длине возможно обеспечение переменногопередаточного отношения.Выполнение ротора внешним с зубья ми на...

Номер патента: 787762

Опубликовано: 15.12.1980

Авторы: Базанов, Баязитов, Писков

МПК: F16H 55/18

Метки: беззазорная, зубчатая, передача

...изобретения - повышение точностипередачи и упрощение конструкции.Поставленная цель достигается тем, чтонаружная поверхность корпуса электродвигателя эксцентрична относительно оси вала.На фиг. 1 изображена беззазорная зубчатая передача, общий вид; на фиг. 2 корпус и вал электродвигателя, поперечный разрез.Беззазорная зубчатая передача содержит ведущее колесо 1, ведомое колесо 2, ведущий вал 3, электродвигатель 4, стакан 5, в котором установлен корпус электродвигателя. Наружная поверхность корпуса электродвигателя эксцентрична относительно 5 оси а=а вала 3.Выборка зазора при использовании данной конструкции осуществляется следующим образом.Эксцентричный корпус электродвигателя 4 поворачивают относительно оси в -- В до упора,...

Номер патента: 787746

Опубликовано: 15.12.1980

Авторы: Кузьминский, Писков, Тихонов

МПК: F15B 19/00

Метки: гидродвигателей, испытания, стенд

...вперед гидрораспределитель 21 устанавливают в позицию, соответствующую ходу вперед, при этом давлением жидкости включается гидрораспределитель 20 и рабочая жидкость под давлением подается в рабочую полость 4 нагрузочного гидроцилиндра 5 и в поршневую полость гидроцилиндра 13 противодавления. Поршень со штоком нагрузочного гидроцилиндра 5 перемещается слева-направо (по чертежу). При этом испытываемый гидро- двигатель (на чертеже не показан) создает рабочее усилие. Этому усилию противостоят усилие, развиваемое нагрузочным гидроцилиндром 5 и силы трения в трущихся парах нагрузочного гидроцилиндра 5. Силы трения всегда переменны и могут колебаться в широких пределах из-за объективных причин технологии изготовления гидропривода, Чтобы...

Номер патента: 783916

Опубликовано: 30.11.1980

Авторы: Базанов, Краснопевцев, Писков

МПК: H02K 21/08

Метки: двигатель, магнитоэлектрический

...представленного на фигм.2поворот ротора 6 происходит в том женаправлении, что и поворот ротора 5,если углы ф, наклона осей полюсов обоихроторов имеют один и тот же знак. Если же упомянутые углы имеют противойоложные знаки, то с изменением взаимного направления тока в двух катуш-, д ках 1, 2 одновременно изяенится какскорость, так и направление вращения.Таким образом, предлагаемое техническое решение обеспечивает изменениескорости вращения, а также реверсирозо ваиие, т.е. расширяет функциональныевозможности магнитоэлектрического двит, атещ. Магнитоэлектрический двигатель поавт. св. Ж 607311, о т л и ч а ющ и й с я тем, что, с целью расширения функциональных возможностей путем обеспечеия воэможности регулирования частоты вращения и...

Номер патента: 782065

Опубликовано: 23.11.1980

Авторы: Краснопевцев, Писков

МПК: H02K 21/08

Метки: двигатель, магнитоэлектрический

...относительно большегомомента инерции ротора и малого вращающего момента, что ухудшает динамические качества двигателей и темсамым сужает диапазон их применения;Цель изобретения - улучшение динамических характеристик двигателяи расширение его функциональных возможностей.,, Указанная цель достигается тем,что роторы снабжены плоскими ферромагнитными полюсными наконечникамив виде зубцов, установленными на тор 2 Оцах каждого ротора со стороны катушек статора, а с других торцов ротора установлены дополнительные ноаксиальные катушки статора, между которыми размещены кольцевые постоянные магниты роторов.На фиг. 1 представлено поперечноесечение двигателя с видом на основные катушки статора; на фиг. 2 - продольный разрез двигателя; на фиг.3 -...

Номер патента: 714256

Опубликовано: 05.02.1980

Авторы: Виноградов, Дорошин, Писков, Попов

МПК: G01N 25/52

Метки: воспламеняемость, изоляции, испытания, монтажных, проводов, электрических

...рода устройств, автоматики и телемеханики, работающих в пожаровзрывоопасныхсредах,щенной относительно оси поворота по направлению, перпендикулярному линни перемешения толк ателя,На чертеже представлено предложенное устройство для испытания изоляциимонтажных проводов на воспламеняемость,Ус тройство содержит испытательную 1камеру 1, зажим 2, перемещаемый возвратно-поступательио по направляюшим 3толкателем 4 при вращении вручную гай-ки 5, зажим 6, поворачиваемый вокругоси 7; толкателем 8 с роликом 9 при вращении эксцентрика 10, закрепленного наэлектродвигателе 11, сильфоны 12, позволяющие проводить эксперименты в средахразличного газового состава, клеммы 13для подключения испытуемых проводов14, блок 15 управления и контроля...

Номер патента: 709218

Опубликовано: 15.01.1980

Автор: Писков

МПК: B21D 35/00

Метки: отбортовки, отверстий, пробивки

...на фиг. 3 - в процессе образования борта. П р и м е р. В заготовке иэ алюминия АД 1 М размером 200 х 200 мм, толщиной 1,5 мм на прессе усилием 25 тс, при ходе 65 мм и число ходов 120 в 1 мнн пробивают отверстие диаметром 40 мм, отбортовывают на диаметр 64 мм, высота борта 17 2 мм.Пробивку н отбортовку проводят одновременно, Деформацию осуществляют с помощью штампа, содержащего пуансон, имеющий сту. пень 1 пробивки, ступень 2 отбортовки, прижим 3, матрицу 4 и контрпуансон 5.70218 4 аборта, а также исключить образование осгрых кромок на торцовой части борта с внутренней и внешней сторон. Фив,1 каз 8648/11одписное ЦНИИПИ Тираж 9 Патент",. Проектная,4Филиал ПППг. ужгород,Перед началом деформации заготовку 6 прижимают к зеркалу...
