Пименов

Номер патента: 1103109

Опубликовано: 15.07.1984

Авторы: Здобнина, Кузнецов, Пименов, Рощупкин

МПК: G01M 15/00

Метки: землеройных, исследования, машин, органов, рабочих, стенд

...аппаратуру, контейнер в боковых стенках имеет противоположно равномерно расположенные окнаи снабжен выполненными из легкоразру 45шаемого материала трубопроводами,концы которых пропущены через противоположно распложенные окна и соединены посредством наголовников с источником хладагента. 50При этом днище и стенки контейнера имеют теплоиэоляцию.На фиг. 1 изображен стенд, видсбоку; на фиг, 2 - контейнер, видсбоку,на фиг. 3 - то же, поперечный разрез на фиг, 4 -то же, продольный разрез.Стенд включает раму 1 на опорныхстойках 2, размещенную на раме 1 тележку с контейнером 3 для моделируемой среды, холодильную камеру 4 на передвижных опорах 5, подвижную вдоль рамы 1 колонку 6 с фрезой 7 и режущими элементами 8. Дно и...

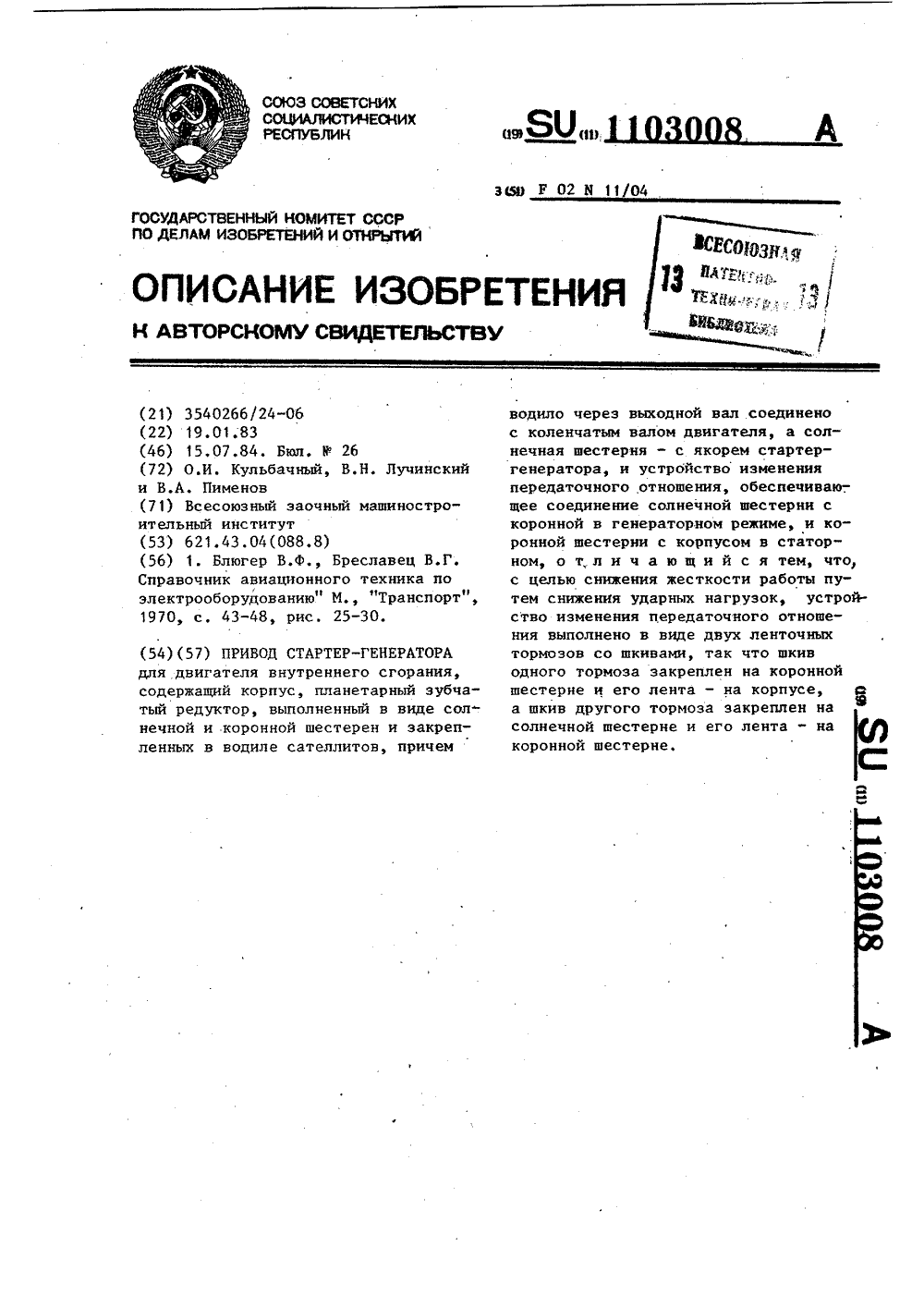

Номер патента: 1103008

Опубликовано: 15.07.1984

Авторы: Кульбачный, Лучинский, Пименов

МПК: F02N 11/04

Метки: привод, стартер-генератора

...выполненный в виде солнечной и коронной шестерен и закреплен 40ных в водиле сателлитов, причем водило через выходной вал соединено сколенчатым валом двигателя, а солнечная шестерня - с якорем стартер-гене"ратора, и устройство изменения переда45точного отношения, обеспечивающеесоединение солнечной шестерни с коронной в генераторном режиме и коронной шестерни с корпусом в статорномрежиме, устройство изменения передаточного отношения выполнено в виде50двух ленточных тормозов со шкивами,так что шкив одного, тормоза закреплен на коронной шестерне и его лентана корпусе, а шкив другого тормозазакреплен на солнечной шестерне и его 55лента - на коронной шестерне,На фиг. 1 представлена кинематическая схема привода; на фиг. 2 - привод, продоль:ое...

Номер патента: 1102516

Опубликовано: 15.07.1984

Авторы: Келлер, Козубов, Кусов, Пименов

МПК: A01D 34/08, A01D 34/13, A01D 34/135 ...

Метки: мотокосилка, ручная

...то, что вибрация режущего аппарата передается на рычаги управ- Я ления, хотя и гасится частично успокоителем вибрации, установленным рядом с опорным колесом.Цель изобретения - снижение вибрации на рычагах управления и режу- Я щем аппарате, а также визуальное определение величины вибрации.Поставленная цель достигается тем, что успокоитель вибрации уста.новлен на корпусе режущего апПарата по бокам его и выполнен в виде двух регулируемых по высоте заостренных пластин в плоскостях, перпендикуляр. ных направлению движения режущего сегментного аппарата.Рычаги управления снабжены допол нительной поперечной перекладиной и указателем вибрации со шкалой, причем шкала установлена на дополнительной поперечной перекладине, а указатель вибрации...

Номер патента: 1101258

Опубликовано: 07.07.1984

Авторы: Ветошкин, Измайлов, Кутепов, Пименов

МПК: B01D 19/02

Метки: гашения, пены

...напряжением 24-220 В с плотностью тока 0,010,1 А/см 2.На чертеже приведена схема осуществления способа,40На схеме представлены пена 1, электроды 2, изоляторы 3, источник 4 регулируемого напряжения, жидкость 5.311012 и соблюдения специальных мер безопасности при обслуживании.Пены различной степени устойчивости и кратности пенообразования достаточно эффективно гасятся предлагаемым способом при плотности тока 0,01-0, 1 А/см в течение 0,5-2 с, Гашение пены за время менее 0,5 с не требуется, так как в промышленности нет процессов, где пена генери-О руется с такой большой скоростью, следовательно, нет необходимости уве- личивать плотность тока более 0,1 А/см. Кроме того, это потребует дополнительные знергозатраты. Гашение пены 5 при...

Номер патента: 1100363

Опубликовано: 30.06.1984

Авторы: Кузнецов, Пименов, Рощупкин, Цернант

МПК: E02B 7/06

Метки: грунтового, намыва, сооружения

...части сооружения осуществляют в водосбросный колодец путем фильтрации, капиллярного натяжения и вакуумного воздействия по дренам, закладываемым поярусно в процессе намыва грунта.Кроме того, устройство для осуществления способа снабжено дренами, соединенными с секциями водосбросного колодца, причем дрены поярусно уложены на карте намыва с уклоном в сторону колодца и выполнены из водопроницаемого материала, обладающего свойством капиллярного натяжения влаги, а свободный торец водоотводной трубы размещен ниже основания грунтового сооружения и снабжен запорно-регуляционным приспособлением,На фиг. 1 изображено намываемое грунтовое сооружение, поперечное сечение; на фиг. 2 - часть дрены.На фиг. 1 и 2 изображены: намывное грунтовое сооружение...

Номер патента: 1099888

Опубликовано: 30.06.1984

Авторы: Николеишвили, Пименов, Плотников, Синицын

МПК: A01D 34/53

Метки: аппарат, винтовой, режущий

...содержащий вращающий шнек с режущей кромкой и брус с противорежущими пальцами, охватывающими наружный диаметр шнека 1.Недостатком известного устройства является то, что при износе режущих кромок трудно установить необходимый зазор между шнеком и пальцами.Известен винтовой режущий аппарат, содержащий вращающий шнек с режущей кромкой и соосно установленный ему брус с противорежущими пальцами, эквидистантно огибающими наружный диаметр шнека 2) .Недостатком известного устройства является то, что при заточке режущих кромок шнека и пальцев нарушается необходимый зазор, который трудно установить, а это снижает качество среза.Цель изобретения - обеспечение качественного среза растений путем точности регулирования зазора между режугцей...

Номер патента: 1097759

Опубликовано: 15.06.1984

Авторы: Здобнина, Кузнецов, Пименов, Рощупкин

МПК: E02F 3/92

Метки: возбуждения, гидросмеси, потоке, пульсаций

...с сечением, уменьшенным на величину сечения отводящего трубопровода.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, вид сверху;на фиг. 3 - камера с вертушкой, разрез;на фиг. 4 - то же, при расположении парылопастей меньшим размером поперек потока пульйы.35Устройство для возбуждения пульсаций в потоке гидросмеси включает пульповод 1 и вставку 2, Последняя состоит изосновной трубы 3 с переходными патрубками4,отводящего трубопровода 5 и пульсатора 6. Сечение основной трубы 3 меньше 40сечения пульповода 1. Площади сечения основной трубы 3 и трубопровода 5 в суммесоставляют по величине площддь сеченияпульповода 1. Сечение основной трубы 3 во всех случаях должно быть больше размера проходного сечения грунтового насоса....

Номер патента: 1093369

Опубликовано: 23.05.1984

Авторы: Бутылкина, Верхорубов, Козыревич, Липухин, Мазур, Пименов, Скороходов, Тамашевский, Чурин

МПК: B21B 1/28

Метки: полос, производства, холоднокатаных

...прокатки нарушается: появляетсявибрация стана из-за пробуксовки валков, ухудшается качество полос, появляются дефекты: "навары", "риски",З 0 "неплоскостность".Дрессировку ведут с рассогласованием скоростей рабочих валков Ч 1 Кравным 0,99-1,02 величины рассогласо"вания скоростей Ч 1/Чпоследней. четвертой клети прокатйого стана,т.е.Уф "(О 99-1,02)Ч 1 рЧПри величине рассогласования,скоростей Ч 1(Чрабочих валков послед-,- ней клетй непрерывного четырехклете40 вого стана 1700, равной 1,03-1,05,: 1,02) (1, 03-1, 05)1, 04-1, 05.Дрессировка с рассогласованием5 валков Ч 11 Ч 2 менее. 1,04 и бопее1,05 нерациональна,так как при этихзначениях снижаются пластические иповышаются прочностные характеристики полос.8 50 В табл.2 приведены...

Номер патента: 1090879

Опубликовано: 07.05.1984

Авторы: Баймухаметов, Блекот, Мирошниченко, Пименов, Соловьев

МПК: E21D 20/00

Метки: пород, раствор, тампонажный, упрочнения

...Онаявляется пластификатором раствора.Нейтрализацию проводят раствором гидроокиси натрия. Получаемый продуктнейтрализованная кислая смолка, нысуо50шенная при 105 С, представляет собоймассу темно-коричневого цвета, легкоподдающуюся дроблению, и при растворении в воде вновь обре. тает первоначальные свойства.55Растворную смесь готовят следующимобразом,Материалы (цемент, известь, песок молотый) гадают в весовые дозаторы, из них - в смеситель принудительного действия, например, типа СКБ.Параллельно через дозаторы для жидкости дозируют воду и НКС, затем эти компоненты поступают в промежуточную емкость, Сначала материалы перемешивают всухую 3 мин, затем через промежуточную емкость подают воду и НКС (перемешивание длится не более ц мин для...

Номер патента: 1090752

Опубликовано: 07.05.1984

Авторы: Булатников, Гриднев, Демьяненко, Лапшин, Машин, Меандров, Пименов, Поживанов, Скороходов, Трайно, Шаповалов

МПК: C22C 38/18

Метки: сталь

...мас,%;20Углерод 0,02-0,08Марганец 0,3-0,45Азот 0,006-0,01ХроМ 0,1-0,25Железо ОстальноеНедостатками известной стали являются низкий выход годного вследствиецлохой травиМости растровых отверстий при получении из стали кинескопной ленты и теневых масок цветныхкинескопов телевизоров, а также еенизкая пластичность и повышеннаясклонность к старению.Целью изобретения является повышение выхода годного эа счет улучшения.травимости растровых отверстий 35;при получении иэ стали кинескопной ленты и теневых масок цветных кипе. скопов телевиэоров.Цель достигается тем, что сталь, содержащая углерод, марганец, азот, хром и железо, дополнительно содержит. алюминий при следующем соотношении компонентов, мас.%:Углерод 0,02-0,08Марганец 0,2-0,4Азот...

Номер патента: 1090465

Опубликовано: 07.05.1984

Авторы: Бутылкина, Верхорубов, Козыревич, Липухин, Пименов, Подосенков, Скороходов, Тамашевский, Чурин

МПК: B21B 1/28

Метки: полос, прокатки, холодной

...воды на валок в данном случае является неэффективным. При этом нарушается стабильность процесса прокатки - происходят навары и пробуксовки валков, порывы полос, вследствие чего возникает необходимость в перевалке рабочих валков, (1 о точности прокатки в допуск0,05 мм уложивается 85/, длины полос. Отбраковка готовых листов по неплоскостности составляет 9,54/, по разнотолщинности - 3,55/о,Цель изобретения - повышение качества полосы, повышение производительности стана и устойчивости процесса прокатки,Г 1 оставленная цель достигается тем, что согласно способу холодной прокатки полос с рассогласованием скоростей рабочих валков, прокатку ведут с периодической переменой положения ведущего и ведомого валков в очаге деформации через...

Номер патента: 1082776

Опубликовано: 30.03.1984

Авторы: Браун, Говорков, Денисов, Зайденберг, Кагасов, Пименов, Плаксин, Путилов, Пушкарев

МПК: C02F 3/20

Метки: аэрации, вод, сточных

...скорость жидкости уже нарасстоянии 1,5 м от центра трубыменее 0,3 м/с, т.е. недостаточна йдля поддержания активного ила во . 25взвешенном состоянии. Залегание ак-Чтивного ила снижает эффективностьпроцесса окисления загрязнений в Ьсточных водах. НПри группировке эрлифтных труб в ЗОпакеты поля придонных скоростей жид"кости, создаваемые отдельными эрлиф-тньви трубами, накладываются, появляются зоны повышенных скоростей; врезультате чего исключается залега 35ние активного ила и на значительномрасстоянии от эрлифтной трубы. Вчастности, при компоновке указанных,аэраторов в пакет из трех труб при-.донная скорость жидкости достаточна 40для поддержания активного,ила во взвешенном состоянии на расстоянии более3 м от центра каждой из труб,...

Номер патента: 1082598

Опубликовано: 30.03.1984

Авторы: Добронравов, Жувасин, Котельников, Пименов, Черкасский, Шварцман

МПК: B23K 37/04

Метки: жести, непрерывной, полосы, рулона

...ножницам для обрезки, обрезается и поступает к сварочной машине, в которой уже находится обрезанный задний конец полосы предыдущего 20 рулона. Концы накладывают друг на друга, зажимают электродами и осуществляют сварку концов 1 .Сваренный шов после прохождения агрегата Вырезают. Однако если прои зошел разрыв полосы в агрегате или на агрегат поступают рулоны малого раэвеса, например с полосами, порванными при предыдущей холодной прокатке, то образующийся сварной шов остается внутри свернутого рулона. При этом шов искажает геометрию рулона, так как нахлестка концов полос практически не деформируется, Рулон становится некруглым. При разматывании такого рулона на последующих агрегатах, в частности на дрессировочном стане, при высокой...

Номер патента: 1081753

Опубликовано: 23.03.1984

Авторы: Никитин, Пименов

МПК: H02K 29/02

Метки: вентильный, двигатель

...параллельно к обмотке всех дросселей насыще ния ДПР через развязывающие резисторы, в частности к обмотке дросселя насыщения первого канала подключение выполнено через резистор 5. Конструк.тивная щ-канальная симметричность построения ВД обуславливает в-фазную повторяемость электромагнитных процессов в устройстве. Поэтому рассмот рим работу ВД на примере одной фазы А. С целью определенности изложения эа исходное положение ротора ВД примем положение, при котором дроссель насыщения, связанный с входом транзистора б, находится против прорези секторообразного индуктора ДПР и его серденчик не пронизывается магнитным полем индуктора.При подаче в устройство питающего напряжения преобразователь 16 напряжения начинает формировать на выходе...

Номер патента: 1080096

Опубликовано: 15.03.1984

Авторы: Блажкевич, Жулин, Лазутин, Пименов, Погрибной, Радкевич

МПК: G01T 1/16

Метки: исследования, параметров, потоков, частиц

...в целом, введены в элементов И и элемент ЗАПРЕТ в каждом каналеизмерения спектра и узел выделенияуровней интенсивности,.причем в каждом канале измерения спектра выходнулевого разряда (в+1)-разрядного пересчетного блока соединен с прямымвходом элемента ЗАПРЕТ, запрещающийвход которого соединен с выходомш-входового элемента ИЛИ, а выход -с одним из входов (в+1)-входовогоэлемента ИЛИ, каждый из п выходовстарших разрядов (щ+1)-разрядногопересчетного блока соединен с первымвходом соответствующего элемента И,вторые входы которых соединены с соответствующими входами ю-разрядногоэлемента ИЛИ, а выходы - с остальнымивходами (щ+1)-входового элемента ИЛИ.Кроме того, узел выделения уровнейинтенсивности содержит щ пороговых65 устройств и блок...

Номер патента: 1079911

Опубликовано: 15.03.1984

Авторы: Виноградов, Давыдова, Пименов, Ратников, Родионов

МПК: F15B 3/00

Метки: вращательного, гидропривод, движения

...и напорной полостью насоса, имеет аккумулятор, размещенный в бесштоковой полости мультипликатора, и дополнительный клапан, включенный между напорными полостями насоса и двигателя.Аккумулятор выполнен в виде пружины сжатия, установленной между поршнем и корпусом мультипликатора.На чертеже представлена схема гидро- привода.Гидропривод содержит насос 1, двига тель 2, мильтипликатор 3 с аккумулятором - пружиной 4 сжатия, размещенной в бесштоковой полости между поршнем и корпусом, клапаны 5, 6 и 7 управления, обратные клапаны 8 и 9, предохранительные клапаны 10, 11 и бак 12. Напорная полость насоса 1 45 подключена к предохранительному клапану 10 и входам клапанов 6 и 7, сливные линии которых соединены с баком 12. Выход 2клапана 6 связан с...

Номер патента: 1079317

Опубликовано: 15.03.1984

Авторы: Абраменко, Веселков, Кузнецов, Масленников, Пименов, Тишков

МПК: B21B 1/22

Метки: подготовки, полосы, прокатке, сварными, швами

...а притолщине 0,5 мкм резко возрастает 1 Окоэффициент конкретного трения.Так как отдельные поперечные сечения вагка упруго связаны между собой, ширина участка с покрытием (онавыбирается в пределах 10-50 мм ) долж на быть достаточной для достиженияна кромке полосы необходимой избыточной деформации. При ширинке участка менее 10,0 разность сплющиванийвалка и, следовательно, деФормацийполосы на середине и на кромке малаи не обеспечивает блокирования концентраторов напряжений.При ширинеучастка с покрытиемболее 50,0 мм возможна локальнаяпотеря полосой плоской формы и образование дефекта "волна", По этойпричине, а также для экономии цветных металлов, длина участка с покрытием не должна превышать ширинусварного шва не более, чем в...

Номер патента: 1077998

Опубликовано: 07.03.1984

Авторы: Здобнин, Здобнина, Кузнецов, Пименов, Рощупкин

МПК: E02F 3/88

Метки: майны, образования

...1 и колоколе 6, крепежный трос2 дно 13 акватории, опоры 4 устройства.На схеме обозначены ледяной покров 15, восходягцпй водовоздушный поток 16 от воздуховьшускного элемента 1 к колоколу 6, поверхность 17 воды в майне, восходящий водовоздушный поток 18 от труо 7 к поверхности 17 воды, зона 19 циркуляции воды, глубина Ь затопления под воду воздуховыпускных труб 7, глубина Н затопления под воду колокола б. 5 10 15 20 25 30 35 40 45 50 Устройство в виде двух блоков доставляют к месту установки, Один блок собран в виде воздуховыпускного элемента с камерой 2 и трубами 3 на опорах 14, другой - в виде колокола 6 с трубами 7 на понтонах 9, На месте установки через кольца О и 11 протягивают тросы 12 расчетной длины и закрепляют их. С помощью...

Номер патента: 1076408

Опубликовано: 28.02.1984

Авторы: Гуляев, Дробич, Карасик, Пименов, Рокутов

МПК: C03C 7/00

Метки: защиты, масса, металла, окисления

...покрытием наблюдается растрав поверхности, что приводит к увеличению расходного, коэффициента металла. Цель изобретения - повышение качества защиты никеля и его сплавов при 1230 дС в течение 1 ч.Поставленная цель достигается тем, что масса для защиты металла от окисления на основе фритты, содержащей в мас,Ф:Б 102 53 0+ 05 ф, ВО 10,010,5; А 110 у 15,010,5, Са 0 17,0+0,4, М 80 4,010,4, на 0 0,1-0,6, дополнительно содержит марганцевый концентрат, жидкое стекло и воду при следующем соотношении компонентов,мас.%:Фритта 27,0-58,0Марганцевыйконцентрат 5,0-45,0Жидкое стекло 9,3-12,3Вода ОстальноеДля приготовления покрытия испольэуют окислы кремния, бора, алюминия,кальция, магния, железа, натрия, 10 марки ч., марганцевый концентрат поТУ...

Номер патента: 1076155

Опубликовано: 28.02.1984

Авторы: Ашихмин, Бирман, Дедюкин, Жучин, Кофман, Кузнецов, Пименов, Полухин, Шпицберг

МПК: B21B 3/00

Метки: безопасных, бритв, коррозионностойкой, лезвий, ленты, стали

...30-40%, за второй,9-20%.Результаты экспериментов сведены таблицу.1 оо 104 35 1 О 4 36 105 37 108 0,96 112 115 117 46 По прототи пу предлагаеьнй 0,90 0,92 0,92 0,94 0,94 О,97 0,98 1,0-1,5 О,6-1,О 0,4-0,8 0,2-0,6 0,1-0,5 0,1-0,5107655 Составитель М. Блатова Редактор Н, Безродная Техред И. Верес Корректор И. Эрдейи Заказ 59(Н 8 Тираж.796 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патеитэ, г. Ужгород, ул. Проектная, 4Величину суммарного обжатия 37-45% вы. бирают на основании влияния степени деформации коррозионностойкой стали па ее механические свойства. Кроме того, для улучшения штампуемости необходимо маК- симально возможное отношение предела...

Номер патента: 1074963

Опубликовано: 23.02.1984

Авторы: Здобнин, Здобнина, Кузнецов, Пименов, Рощупкин

МПК: E02D 17/18

Метки: гидротехническое, намывное, сооружение

...пруд б в 6 О виде прорези с вертикальными стенками 7 и горизонтальным дном 8, потоки 9 и 10 гидросмеси, намытый твердый материал 11, понтоны 12 на канатах 13 с якорями 14. подводные, завесы 15. 65 Понтоны 12, обозначенные Р 1-5, могутбыть изготовлены цз любого материала,но предпочтение следует отдать надувным из лекого тонкостенного полимерного материала. Завесы 15 могут тожебыть изготовлены иэ любого материала,но предпочтительна полимерная пленка.Б этом случае на свободном торцепленки следует периодически разместить съемные грузила на зажимах,например, типа прищепок,Использование устройства включаетв себя подготовку карты к намывугрунта и намыв грунта.Подготовка карты состоит из образования прорези в намытом грунте подотстойный пруд б....

Номер патента: 1074427

Опубликовано: 23.02.1984

Авторы: Ерофеев, Инаекян, Келлер, Козубов, Пименов

МПК: A01B 33/06

Метки: почвообрабатывающая, фреза

...требованиям по качеству перемешивания взрыхленной почвы в обрабатываемом слое, что снижает качество ее обработки.Цель изобретения - улучшение качества обработки почвы.. Указанная цель достигается тем, что боковые грани рабочих органов снабжены поярусно установленными направляющими пластинами с расширенной задней кромкой, при этом задняя кромка каждой установленной на наружной грани направляющей пластины расположена выше ее передней кромки, а задняя кромка каждой установленной на внутренней грани направляющей пластины расположена ниже ее передней кромки.Причем наружная боковая кромка каждой направляющей пластины имеет выпукло- криволинейную форму.На чертеже изображена фреза, общий вид.Фреза включает крестообразное основание 1 с...

Номер патента: 1072935

Опубликовано: 15.02.1984

Авторы: Артамонов, Белянский, Гриднев, Кожухов, Лосев, Мухин, Пащенко, Пименов, Рассказов, Трайно

МПК: B21B 31/02

Метки: валков, горячей, кварто, клети, комплект, нереверсивной, опорных, подушек, прокатки, рабочих

...подушки 2опорного валка. Направляющие 5 проемоввыполнены клиновыми (под углом с( к осямвалков), а боковые поверхности подушек 4рабочего валка 3 сопряжены с клиновыминаправляющими 5. 55Направляющие 5 также имеют клиновуюформу (фиг, 2) с углом наклона к вер1 тикальной оси опорного валка - Г,Устройство работает следующим образом.При взаимном перекрегцивании в плане осей рабочего валка 3 и опорного валка 1 при прокатке возникают осевые усилия Го, под действием которых рабочий валок 3 смещается вместе с подушками 4 в направлении своей оси, При этом боковые поверхности подушек 4 рабочего валка 3 скользят по клиновидным в плане направляющим 5 подушек 2 опорного валка 1. Рабочий валок 3 поворачивается в горизонтальной плоскости, уменьшая...

Номер патента: 1070053

Опубликовано: 30.01.1984

Авторы: Левшаков, Могилко, Пименов, Розинов

МПК: B63B 9/00

Метки: варианты, его, постройки, судна

...всей поверхности корпусных конструкций, что позволяет сделать несимметричная (открытая со всех сторон) форма частей судна. На изготовленные и окрашенные асимметричные части устанавливают механизмы, оборудование и системы, при необходимости поворачивая эти части корпуса в постелях (или кантователях) с целью создания наиболееудобных положений для выполнения монтажных операций и лучшего доступа к местам производства работ,Последующие операции вариантов несколько отличаются друг от друга.При постройке судна по первому варианту (фиг. 1) асимметричную часть, включающую части переборок 5, палубное перекрытие 6 и бортовое перекрытие 7 после изготовления вниз палубой кантуют и устанавливают в положение вверх палубой. При этом несимметричную...

Номер патента: 1068188

Опубликовано: 23.01.1984

Авторы: Гриднев, Кожухов, Пименов, Рассказов, Трайно, Шаповалов

МПК: B21B 27/02

Метки: валковый, многовалкового, стана, узел

...состоит в том, что при соотношении катающего участка к длине бочкн рабочего валка 0,60 - 0,66 необходимая профилировка валков обеспечивается посредством устройства противоизгиба,Цель изобретения - повышение качества листов путем улучшения ихплоскостности при одновременном упрощении профилирования валков.Поставленная цель достигается тем что в валковом узле многовалкового стана, содержащем рабочие валки с цен тральными катающими учаетками бочек, спертыми не опорные валки первого ряда, диаметр концевых частей которых меньше диаметра опорной части бочек, диаметр концевых частей ука з анных опорных валков составляет089-0,99 величины диаметра их опорной части, длина которой равна(а,1 О,ъсУ,где Э - длина опорной части опорного валка;Вдлина...

Номер патента: 1068064

Опубликовано: 23.01.1984

Авторы: Келлер, Козубов, Пименов, Синицын

МПК: A01D 34/53

Метки: аппарат, косилки, режущий

...ручной моток:осилки, выполненный в виде5подвижного и неподвижного режущиХножей сегментного типа Г 13.Недостатками укаэанного режущегоаппарата является то, что он частозабивается и имеет большую энергоемкость резания.Известен режущий аппарат косилки,включающий режущую пару, выполненную в виде вращающегося винтовогоножа, установленного в опорах несущей рамы, и ряда противорежущихкриволинейных элементов, установленных под винтовым ножом и огибающихего по наружному диаметру, а такжепривод нсжа 123. 20Недостатками известного режущегоаппарата является то, что он необеспечивает полный вынос, срезанноймассы иэ зоны резания, имеет динамическую неуравновешенность и большуюэнергоемкость резания.Целью изобретения является сниже-,ние энергоемкости...

Номер патента: 1068063

Опубликовано: 23.01.1984

Авторы: Варламов, Долгошеев, Кибальников, Пименов, Синицын

МПК: A01D 34/404, A01D 46/04

Метки: аппарат, машине, режущий, сельскохозяйственной, уборочной

...является то, что он характеризуется большой энергоемкостью,Цель изобретения - снижение энергоемкости процесса резания.указанная цель достигается тем, что привод сегментов выполнен в виде вала с расположенными попарно винтовыми замкну"ыми пазами для хвосто,виков сегментов, причем в каждой паре пазы выполнены в противофазе, а каждая последующая пара выполнена со смещением в направлении 35 вращения вала относительно предыдущей пары.На фиг.1 изображен режущий аппарат к уборочной сельскохозяйственной машине; на фиг. 2 - то же, раз О реэ А-й на фиг.1; на фиг.З - режущий аппарат к ручному устройству, вид сверху;: на фиг,4 - то же, вид спереди.Режущий аппарат включает привод с 45 приводным валом 1, установленный на опорах 2 бруса 3,...

Номер патента: 1066519

Опубликовано: 15.01.1984

Авторы: Байбородин, Пименов

МПК: A22C 13/00

Метки: головка, оболочки, формования

...величины зазора, между неподвижным валоми обечайкой, в котором формуетсябесконечный рукав оболочки .Цель изобретения - пГедотвращение потерь формуемой массы на смазку н увеличение ресурса работы головки,Поставленная цель достигаетсятем, чтов головке для формованияоболочки преимущественно колбасной,включающей корпус с каналами для подвода исходной формуемой массы, установленной внутри него цилиндрическийротор, связанный при помощи резьбо"вого соединения с втулкой и имеющийна наружной поверхности продольныеюницы, прикрепленную к корпусу неподвижную втулку, образующую с наружной поверхостью цилиндрического ротора рабочий зазор для форглуемоймассы, установленный в роторе непод.вижный вал, часть которого с торцацилиндрического ротора...

Номер патента: 1066048

Опубликовано: 07.01.1984

Авторы: Арлиевский, Булдаков, Воложин, Ершов, Жилов, Короткин, Лифсон, Микулинский, Пименов, Савицкий, Селицкий, Файницкий, Шкарупа

МПК: H05B 7/148

Метки: работой, фосфорной, электропечи

...в пределах 1,0-2,0 от первой гармоники, поэтому при превышении этого значения по величине Фактического сопротивления ванны печи можно однозначно судить огде г - средний размер кусков углеродистого материала, см;Ск - содержание Р 05 в шлаке, ;Р - активная рабочая мощность пепечи р МВТВ - активное сопротивлениефазыпечи, МОмгР - усредненное удельное электрическое сопротивление подэлектродного пространства,Ом, см;а - диаметр электрода, см; ф ф - отношение высоты нодэлектродного пространства н диаметру 60электрода;Ь - расстояние между торцомэлектрода и поднной, см.В процессе работы печи регулятором электрического режима поддержи прогноэируемом содержании РОф вшлаке,Суть предлагаемогоспособа управления легке пояснить на примере работы...

Номер патента: 1062865

Опубликовано: 23.12.1983

Авторы: Кузьмин, Пименов

МПК: H04B 1/04

Метки: антенной, радиопередатчика, согласования

...необходимы дополнительные включения и выключения механических коммутаторов.Целью изобретения является повышение быстродействия и надежности.50Цель достигается тем, что в устройство автоматического согласования радиопередатчика с антенной, содержащее последовательно включенныесинтезатор частот, регулируемый усилитель мощности перный датчик рассогласования, измерительный выход которого подключен к входу сигнала ошибки блока управления, дискретно перестраинаемый согласующий блок с электромеханическими коммутаторами, 60 антенну и блок запоминания, выходы которого соединены с соотнетстнующими информационными входами блока управления, информационные выходы которого соединень с соответствующими нходами блока запоминания, введены установочный и...
