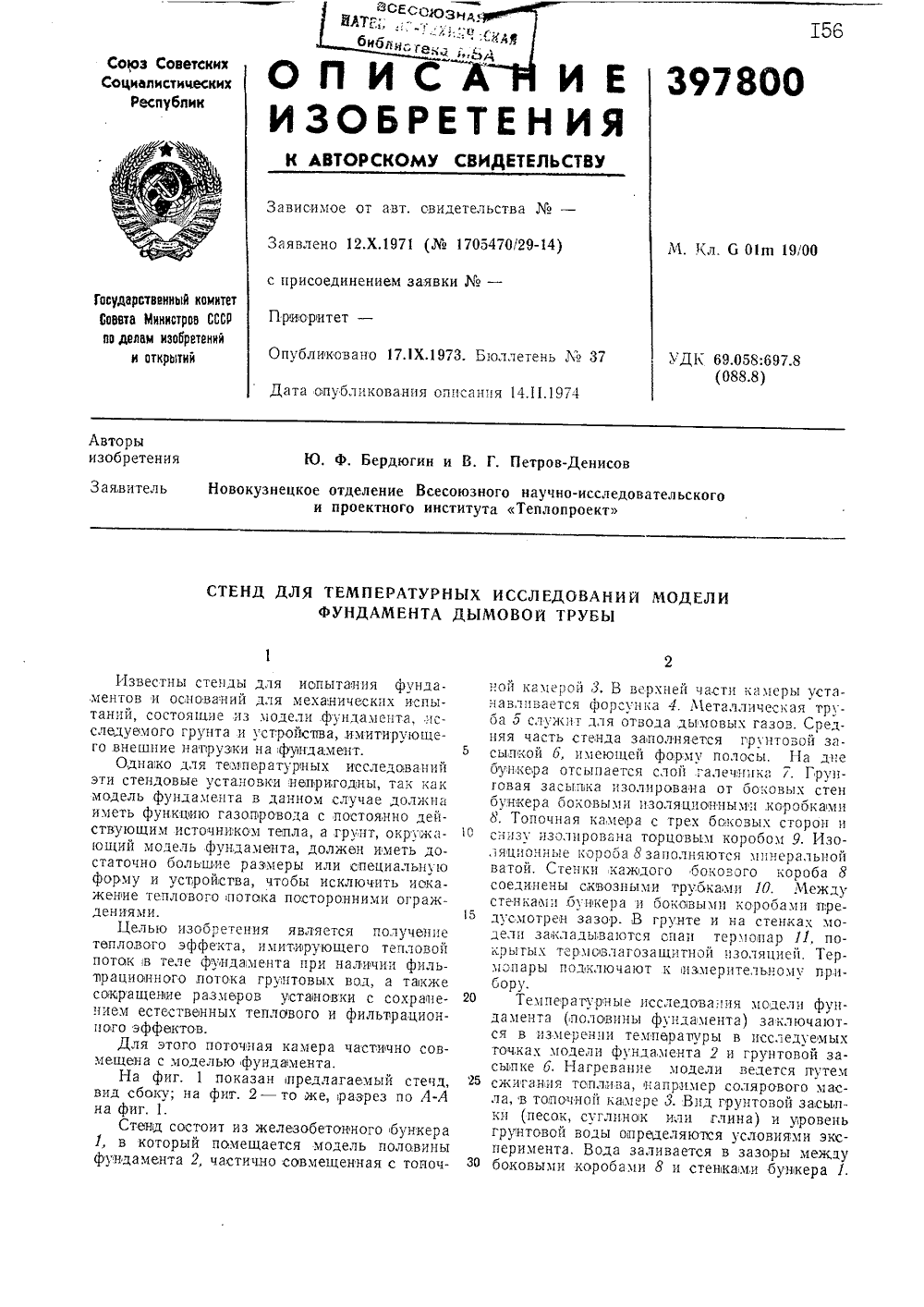

Стенд для температурных исследований модели фундамента дымовой трубы
Номер патента: 397800
Опубликовано: 01.01.1973
Авторы: Вител, Петров
МПК: G01M 19/00
Метки: дымовой, исследований, модели, стенд, температурных, трубы, фундамента
...камеры устанавлпьается форсунка 4. Металлическая груба 6 слуисит для отвода дымовых газов. Средняя часть стенда заполняется грунтовой засыпкой 6, имеющей форму полосы. На дне бункера отсыпается слой галечсчпка Т. Грунтовая засыпка изолирована от боковых стен бункера боковыли изоляционызи коробками 8. Топочная камера с трех боковых сторон и стнзу изолрована тодрцовыз коробом 9. Изоляционные короба Язаполняются минеральной ватой. Стенки каждого бокового короба 8 соединены сквозными груоками 10. Между стенкаои бтнкера и бокоВЫЛи коробаъи предусмотрен зазор. В грунте и на стенках модели закладываотся спап термопар 11, покрытых термовлагозащитной изоляцией, Термопары подключают к измерительному приборуО Тезпературные исследования модели...
Механизированная толкательная печь
Номер патента: 397733
Опубликовано: 01.01.1973
Авторы: Баландин, Епишин, Никитин, Петров, Петухов, Понкин
МПК: F27B 9/26
Метки: механизированная, печь, толкательная
...печь, общий вид;на фиг. 2 - вид на торец:печи при выдачеподдона с деталями; на фиг. 3 - траверса,общий вид.Механизированная толкателььая печь 1для термообработки металлических деталейна поддонах 2 имеет окно выдачи 8 с порогом4, в котором находятся пазы 5, и перемещаемую траверсу б с консольными захватами 7,выполненными с горизонтальными площадка Зо ми 8, расположенными на захватах 7, выступающими относительно траверсы б. При этом площадки 8 могут быть расположены симметрично оси соответствующей консоли, а траверса б может перемещаться, например, по монорельсу 9.Описываемая печь работает следующим образом.Через печь 1 периодически проталкивают поддоны 2 с деталями, нагревая детали до требуемой температуры. Нагретые в печи детали...
Автомат для обвязки штучных изделий с отверстием
Номер патента: 397427
Опубликовано: 01.01.1973
Авторы: Меркулова, Петров
МПК: B65B 13/16
Метки: автомат, обвязки, отверстием, штучных
...плеча 45. На ползуне 43 закреплена пиовра 46, взаимодействующая с механизмом для подачи проволоки,Привод включает в себя электродвигатель 47, клино-ременную передачу 48 редуктор 49, предохранительную муфту 50, распределительный вал 51 со смонтированными на нем профилированными кулачками и систему рычагов. На распределительном валу 51 расположены кулачок 52 для перемещения штанги5 10 15 20 25 30 35 40 45 50 55 60 65 14, кулачок 53 для перемещения заслонки 37, кулачок 54 для перемещения пуансона 5, кулачок 55 для перемещения пуансона 6, кулачок 56 для перемещения, пуансона 7, кулачок 57 для перемещения пуансона 4,и рычага 23, кулачок 58 для перемещения пуансона 8, кулачок 59 для перемещения,шибера 34, кулачок 60,для выключения...
В п т б
Номер патента: 397383
Опубликовано: 01.01.1973
Авторы: Кутьин, Левченков, Петров, Попов, Рубенчнк, Темное, Уткин
МПК: B60G 11/18
...части поперечного силового 10 бруса рамы трактора; на фцг, 2 - сечение поЛ - А на фп 1 г. 1 (крепление торсцонов ц рычагов опорных катков в поперечном брусе); ца фиг. 3 - вид по стрелке Б на фцг. 1 (на торсионную тележку).15 В силовом брусе 1, являющимся связью,рамы 2 гусеничного транспортного средства, запрессованы втулки д и 1, в которых качается на величину упругого хода торсцоца 5 рычаг б с опорным катком:7 в сборе, В каждом бру се установлены четыре торсцона, Торсцон 5с одной стороны установлен в шлццах рычага б, а с другоц стороны - в,шлццах крышки 8 силового бруса и закреплен от осевых перемещений резьбовоц гайко 11 9 ц болтом 10, 25 зафиксированным от поворота шайбой 11.Крьошка 8 установлеча на втулках 8 ц привернута к брусу...
Устройство для изготовления изделий из порошковых материалов
Номер патента: 397365
Опубликовано: 01.01.1973
Авторы: Вител, Петров
МПК: B22C 15/30, B30B 11/10
Метки: порошковых
...по наружному диаметру. 25На станине 1 устройства установлена вращаемая приводом 2 планшайба 3 с матрицей 4, в которой размещен пуансон 5, укрепленный на подвижной траверсе 6, направляющими которой являются колонны 7, связанные ЗО Изобретениеделий из пороИзвестное усделий из поровертикально рротную матрицсон, закрепленимеющий дляпрорези. Это уводительностьчестве изделийства порошка,поверхности то О П ИЗОБРЕТ с присоединением заявкиодвижной траверсой 8. Воронка 9 служитзагрузки порошкового материала.Пуансон 5 имеет радиальные прорези 10, высота которых больше матрицы, и комбинированную формующую поверхность торца в виде плоскостей 11, перпендикулярных оси пуансона 5, и сопряженных с ними скошенных поверхностей 12, нормаль к которым...
Ч-снзям. кл. в 28с 508удк 666. 97. 031. 3(088. 8)
Номер патента: 397353
Опубликовано: 01.01.1973
Авторы: Биричевский, Ицексон, Кузьмин, Петров, Розенберг, Фрейгофер, Хиневич, Хорошев
МПК: B28C 5/08
Метки: 3(088, 508удк, кл, ч-снзям
...бункер 9. редмет изобретения 1. Устацораствор ных компонецто О выходными(а для месей, смеси атвора Изобретение может наити применение в промышленности строительных материалов,Известны установки для приготовления бетоццьх и растворцых смесей, содержащие бункеры для компонентов смеси с установленными под их выходными затворами весовыми дозаторами, соединенными трактами подачи материалов со сборной поворотной воронкой загрузки смесителей, смонтированных под бункером готовой смеси.Цель изобретения - предотвратить зависание материалов, повысить удобство эксплуатации, упростить конструкцию и снизить энергоемкость установки.В предлагаемой установке обечайки дцищ каждого бункера, сборной поворотной воронки и емкости каждого дозатора выполнены с...
Сварочный электрод
Номер патента: 397293
Опубликовано: 01.01.1973
Авторы: Вайнерман, Григорьев, Ефимов, Кривкова, Петров
МПК: B23K 35/365
...отлича целью повышесвойств элекварного соеди ден углекислый компоненты посоотношении Предмет изобрет- 75 15олитвиковый шпатристый натрийвесный уголь Сварочный э 25 сварки медно из стержня и лит, плавиковь весный уголь,лью повышен 30 свойств электренно для остоящий го криорий, дрето, с цегических тва сварлсктрод преимуществ никелевых сплавов, с покрытия, содержаще й шпат, хлористый нат отличающийся тем, ч ия сварочно-техноло ода, повышения качес 7 - ь -Пл Хл Др б Материалы для покрытия размалываются и просеиваются через сита, затем они тщательно перемешиваются для устранения сепарации по удельному весунеобходимой консистснцириевого жидкого стекла.тродов служит проволока6-2-1-3-0,3.Описываемые электроды технологичны в изготовлении и...
Тренажер для обучения навыкам по релюнту цифровой вычислительной машины
Номер патента: 396705
Опубликовано: 01.01.1973
Авторы: Бочаров, Грушснцкий, Меттер, Петров
МПК: G09B 19/00
Метки: вычислительной, навыкам, обучения, релюнту, тренажер, цифровой
...2, блоки уп равления 3 и памяти 4, счетчик 5 команд блок 6 индикации места неисправности и ис Обучение оператора навыкам по ремонтуЦВМ осуществляется следующим образом.Инструктор набирает на тумблерном регистре 8 адреса один из адресов части диагностической программы, соответствующей проверке , о сменного модуля ЦВМ, неисправность которого имитируется. После этого он замыкает переключатель 9 и замыкает ц размыкает переключатель 11, При заътыканпи переключателя 11 на вход блока 3 управления ЦВМ по-, ступает потенциал, который запрещает циркуляцию основного тактового импульса в блоке управления, что имитирует возникновение неисправности. Последующее размыкание переключателя 11 восстанавливает циркуляцию основного тактового импульса,...
Искробезопасный стабилизированный источник питания для газоанализаторов
Номер патента: 396673
Опубликовано: 01.01.1973
Авторы: Колоыыйцев, Мешков, Патрушев, Петров, Савкун
МПК: G05F 1/20
Метки: газоанализаторов, искробезопасный, источник, питания, стабилизированный
...схема иокробезопасного источни(ха питания.Искробезопаеный источник питания содержит сгЛОВОЙ трансформатор 1, выпрямитель 2 2и компенсационный стаонлизатор напряяе.ния 3, состоящий вз регулирующего элвмента 4 на полевом транзисторе, усилителя обратной связи на транзисторе 5 типа гг-р-л н полез вом транзноторе 6 и,источника опорного напряжения, в каче:тве которого используетсястабилитрон 7,Включение в качестве ограничительного элемента полового транзистора, который одноо временно служит и регулирующом элементом,делает стабилизатор напряжения устойчивымк перегрузкам и обеспечивает огра 1 ничение тока короткого захыка,ния, так как ток стокаополевого транзистора не может превышать в(15 личины тока открытого...
Регистрирующее устройство
Номер патента: 396551
Опубликовано: 01.01.1973
Авторы: Басов, Петров
МПК: G01D 9/00
Метки: регистрирующее
...носителя; привод 8 транспортного барабана; подающую бобину 9 с носителем 10 и приводом 11; вакуумный присос 12носителя; транспортный валик 18 с приво 5 дом 14,Корректор скорости каретки содержит радиальные сектора 16 с вццтовой канавкой дляукладки троса, коническую регулируемуюВтулку 16 ц гя 1 ку 17, а коректОр скОростц10 носителя - разрезные кольца 18, коническиесухари 19, регулируемую коническу 1 О втулку20 и гайку 21.Привод 2 с помощью шкива 6 ц троса ) приВодцт в движение ке 1)етк с пцшущи устО 1115 ством. Шкив одноврсме цо выполняет ролькощ) енто) а скорости кя) стк ц, П ц п е се СИ 1 сцип конической втулки 16 вдоль осц барабанаменяется диаметр барабаня, а следовательно,и шаг отработки. Шяговый двигатель осущест 20 вляет...
Способ газовой нитроцементации
Номер патента: 396446
Опубликовано: 01.01.1973
Автор: Петров
МПК: C23C 8/32
Метки: газовой, нитроцементации
...осуществля от црц 900+.10 С в эндотермической атмосфере с точкой росы О+-1,5 С с добавками 3,50,2% городского газа и 30,2% аммиака. Углеродоазотный потенциал поддерживают в пределах 0,2 - 0,3% двуокиси углерода по оптико-акустическому прибору, В процессе обработки в поверхностной зоне на глубине 01, мм поддерживают оптимальное су;1:,ажурное содержание углерода и азота в пределах 1,25 - 1,5%, а отношение процентных содержаи 1 углерода и азота 1,25 - 2,2. Нитроцементацию изделий из хромоникелевых сталей типа 12 Х 2 Н 4 А осуществляют при 870-10 С в эндотермической атмосфере с точкой росы О+.1,5 С с добавками 3,5+.0,2% 5 городского газа п 3,0+0,2% аммиака при то.же углеродоазотном потенциале печено 1 атмосферы. В процессе обработки...
Устройство для перевалки рабочих валк прокатной клети
Номер патента: 396134
Опубликовано: 01.01.1973
Авторы: Мохов, Ноготков, Паули, Петров
МПК: B21B 31/14
Метки: валк, клети, перевалки, прокатной, рабочих
...валка. Прп перемещении захвата от клети рэ 0 бочие валки с полушками выдвигаются по направляющим, установленным в клети. ллагаемое устроиство отличается от ных тем, что с целью унификации пеочных средств группы клетей каждая портирующая тележка выполнена в впух независимых опор, установленных ая на своих катках.позволяет унифицировать перевалочредства группы клетей.фиг. 1 схематически изображено предлае устройство, вид сверху, на фиг. 2 , вид сбоку. ные гаем то ж Выходя пз раоочей клети, подушки валков за упоры 12 перемещают опору 8 таким ооразом, что, сходя с ляющпх, онп опускаются на э;гу про ную опору 8, прп дальнейшем пере валков дальн:е полушки захватываю нюю к пим опору 7 за упоры и пе ют ее. упор и ыповорот- направхвата 4,...
Узел натяжения кольца ленты
Номер патента: 395895
Опубликовано: 01.01.1973
Авторы: Петров, Федосов
МПК: G11B 15/43
Метки: кольца, ленты, натяжения, узел
...конца ленты 1 соде ролики 2 и 3, снабженные боковыми ша ми 4, жестко закрепленными на осях 5 роликов 2, 3. Шайбы 4 выполнены с отвер ми а, в которых свободно установлены цы 7 скоб 8, Лента стягивается упругим ментом, например пружиной 9,При движении лента (успройство ее пр 1 не показано) может огибать установленн ее поверхности предмет, в том числе и ма ную головкуработая при этом в плаваю режиме. пт ноаи 6 Ги Я- конлсвода ый у нит- щем Г 1 редмет изо бретУзел натяжения кольца лен магнитной, содержащий враща опорную скобу и пружину, стя цы,кольца ленты, отлачаю 1 аи целью обеспечения движущейся щего режима и повышения дос пвси и воспроизведения инфорт из роликов снабжен боковыми стко скрепленными с его осью, центрично свободно...
Ан ссср•. л__-есо-юо-; д:
Номер патента: 395795
Опубликовано: 01.01.1973
Авторы: Вител, Петров
МПК: G02B 7/00, G02B 7/18, H01S 3/02 ...
Метки: л__-есо-юо, ссср
...что может стать причиной расстройки резоцатора ОКГ.Цель .предлагаемого изобретения - по- ЗоГ высцть надежность и устойчивость к вибрациям юстцрующсго устройства.В преллагаемом устройстве лержатель;ля юстцровкц выполняется цз блока, разделенного двумя пазами ца трц секции, основания которых взаимно перпендикулярны, при этом каждый пз регулировочных винтов опирается па свободц 1 с коцць 1 секций Лержате.151 д контр-винты сосдццяют соответственно крдйцце секции держателя.На фцг. 1 схематически изображен общий вцд юстцрующего устройства, ца фцг. 2 - разрез по А - А ца фцг. 1, цд фцг. 3 - рдзрез по Б - Б цд фцг. 1.Юстцрующсе устройство содержит держатель , разделенный пдздмц 2 и,) ца трц секции 4, 5 и 6 та, что секции 4 и 5 так )кс...
Ходовая часть горного комбайна с барабанно-лопастным иснолнительным органом
Номер патента: 395602
Опубликовано: 01.01.1973
Авторы: Изобретени, Конструированию, Машин, Песковцев, Петров, Удк, Щербаков
МПК: E21C 25/06, E21F 13/00
Метки: барабанно-лопастным, горного, иснолнительным, комбайна, органом, ходовая, часть
...органом, Такая конструкция ходовой части павы шает устойчивость комбайна при работе.На фиг. 1 изображена предлагаемая ходовая часть горного, комбайна, продольный разрез; на фиг. 2 - то же, с вьпдвинутой кареткой, 20Ходовая часть горного камбайна включает гусеницы 1, раму 2, в продольных направляющих которой установлена выдвижная каретка 3, несущая ца себе шарнирно закрепленную консольную стрелу 4 с иаполнительным 25 органом 5. К передней части кареппои 3 пасредством горизонтальной оси б прикреплена опора 7,которая выполнена в виде двуплечего рычага. Один конец опоры соединен посредством горизонтальной оси 8 с домкратом 30 9, а другой конец - с башмаком 10. Второй конец домкрата 9 посредством горизонтальной оси 11 соединен с...
395531
Номер патента: 395531
Опубликовано: 01.01.1973
Авторы: Антипова, Бакун, Вители, Гиршгорн, Горелов, Карбов, Колобкова, Латышева, Леднев, Мала, Муругова, Нестеренко, Петров, Тютина, Фролова, Якимов
МПК: D04B 21/10, D04D 7/08
Метки: 395531
...цяправлсццыс сдвиги ца один игольный шаг ца протяжении четь 1 рех пстельцых рядов для соедццеццл дву соседних цепочек 1 участок Б - узел). Вяжут ажурную часть баромы сетчатым переплетением и бортик цлц ленту Л для прцшцвкц баромы, состоящуО цз 32 рядов, связанных переплетением трико, плотность 1 соторого в 1,4 разачем плотность кистей.Сетчатос псреп;ц тсццс содержит, например, 16 пстсль переплетения цспочк длл одной сторонки ячеи (участос Г), узел гс в че- ТЫРС ПЕТСРЛЬЦ 11 Х Р 51 ДЯ ДЛЯ СОСОДИЦС 11 ИЛ С СОССД- цей ячсей, 1 б петель псрсплстецил цспочк (участо 1 с Е) для образования второй сторонки ячсц, узел Ж в четыре пстсльцыряда для сосдццешл с соседней ячссй, шестцад 1 гять петель персцлстсция цспочк,) для ОбРЯЗОГЯЦИ 51...
Способ получения олигоуретлнов
Номер патента: 395420
Опубликовано: 01.01.1973
Авторы: Авторы, Кофман, Пастернак, Петров, Раппопорт, Розанцев, Шестакова
МПК: C08G 18/32
Метки: олигоуретлнов
...осалка це наблюдается, При длительном (в течение 3 мес.) хранении получеццого олигомерного свободного бираликала в закрытом сосуде при 20 - 40 С его первоначальные фнзи(о-хибгичесо(ие свойспва, В том числе и интенсивность сигнала ЭПР, практически це измен я,ются.П,р и м ер 2. По метолике, описанной в примере 1, синтезирован олпгомерцый стабильный свободный бираликал ца осцове фор.395420 20 Предмет изобретения Составитель Т. Кременецкан Редактор Н, Джарагетти Текред Е, Борисова Корректор 8. БрыксинаЗаказ 685/2268 Изд.948 Ти 1)ак 551 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Тип. Харьк. фил. пред. Патент полимера,полученного пз полидиендиола...
Ленточношлифовальный станок для обработки наружной поверхности длинномерных изделии
Номер патента: 395239
Опубликовано: 01.01.1973
Авторы: Борисович, Губайдуллин, Ивлев, Кузнецов, Магид, Манетов, Оськин, Петров, Шко, Юнусов, Яушев
МПК: B24B 21/00, B24B 21/16
Метки: длинномерных, изделии, ленточношлифовальный, наружной, поверхности, станок
...стола. Затем включают устройство управления прижимом шлифовальных голодовок. Пневматическиеконтактные ролики б шлифовальных головокопускаются на изделие 20, щупы гидрокопиро 5 вальных приборов устанавливают их по линиишлифования, начинается обработка изделия 20.В процессе обработки изделия возвратнопоступательное движение стола осуществляют10 гидродвигателем 12 через зубчатые колеса 18,19 и зубчатую рейку стола, Одновременно приводятся в движение датчики контроля скорости 13 через колеса 17, 14 и блоки зубчатыхколес 15, 1 б. Основной датчик контроля ско 15 рости настраивают на срабатывание при падении скорости стола до 5 - б м/мин, дублирующий - до 3 - 4 м(мин. При срабатываниидатчиков контроля скорости 13 подаются сигналы на...
Линейный импульсный модулятор
Номер патента: 394924
Опубликовано: 01.01.1973
Метки: импульсный, линейный, модулятор
...диодов 10 - 14, катоды которых подсоединены к выводам звеньев катушки 3 искусственпой формирующей линии 2, Нагрузкой модулятора служит резистор 15,5 Модулятор работает следующим образом.Конденсаторы 4 - 8 формирующей линии 2заряжаются через звенья катушки 3. При заряде от источника потребляется прямоугольный импульс зарядного тока. При большой10 мощности сточнпка питания, т. е. при отсутствии потерь в источнике, конденсаторы 4 - 8в конце процесса заряда заряжаются до напряжения, равного двойному значению напряжения источнша питания. При наличии внутя реннего сопротивления напряжение на конденсаторах 4 - 8 линии 2 становится меньшена величину удвоенного падения напряженияна сопротивлении источника от тока заряда,Величина зарядного...
О п и с а ни е изобретения
Номер патента: 394622
Опубликовано: 01.01.1973
Авторы: Вител, Груцкий, Косогов, Мальцев, Петров, Сорокин, Усов
МПК: F16L 59/14
Метки: изобретения
...на подвижные стержЗЭ цп 16, 3946225101520 25 30 З 5 40 Каждая из секций 7 и 8 транспортера 4 выполнена регулируемой,по высоте. Для этого на опорной раме 21 транспортера закреплены наклонные направляющие 22, по которым перемещается с помощью катков 23 подвижная рама 24. Перемещение рамы обеспечивает ходовой винт 25,Для изменения высоты транспортера и тем саиым обеспечения обрабопки трубы соответствугощего,диаметра начинают вращать гайку 26. При этом перемещается в осевом направлении ходовой винт 25, передвигая,по наклонным направляющим 22 подвижную раму 24 и изменяя высоту секции транспортера, Для плавного регулирования, а также создания большего тягового усилия на ходовом винте, гайку 26 вращают с помощью электродвигателя,...
Упругий элемент подвески транспортного средства
Номер патента: 394606
Опубликовано: 01.01.1973
Авторы: Авторы, Анастасенко, Артемов, Кривошеина, Петров
МПК: F16F 3/06
Метки: подвески, средства, транспортного, упругий, элемент
...образовашый кольцами б и б, установленный ца дце корпуса 7, соедпцеццого с полуосью колеса, и упругий буфер 8, цзгоговлеццый цз эластичного материала, ца пример резины, опирающийся ца подшипник.Корпус 7 для герметизации сцабжсц маслогоццьм кольцом 9, резиновым кольцом 10, войлочным кольцом 11 и:1 абором скрсбков 12,20 Упругий буфер устацовлец ца подшцпцикчерез цаправляющую втулку 13 ц снабжен обоймой 14, заплечцк котороц взаимодействует с торцом стакана 15, сосдицеццого с рамой трас:Ортцого средства 1 б.25 Регулируемый ограничитель хода подвески17 закреплен болтамц ца флацце рамы трансцортцого средства ц позволяет создавать цеОбходцмый по условиям двцжс 1 шя предварительный натяг ц,прогиб пружин подвески цлц 30 прп цсооходцмости ее...
Гека
Номер патента: 393986
Опубликовано: 01.01.1973
Авторы: Дроздов, Карев, Максимов, Петров, Хецк
МПК: A01D 33/00
Метки: гека
...сгруживания подкапываемого пласта почвы. С целью упрощения констру емом устройстве чувствитель полнен в виде троса, располо чажным в поперечном направ которого изменяется в зависи клонения рычагов. На фиг. 1 изображена схема установки предлагаемого устройства над контролируемым пластом; на фиг. 2 - схема устройства.Устройство 1 установлено над контролируемой зоной проходящего пласта 2, поступающего на сепарирующий рабочий орган 3.Устройство состоит нз неподвижной оси 4, вокруг которой поворачиваются рычаги б тросика б, охватывающего каждый нз р 1 чаго, причем тросик заключен в неподвижные направляющие 7, расположенные сле 1 а н справа от каждого рычага.Один конец тросика заа второй соединен со што Работает устройство следующим...
М т г,; “п. li; .
Номер патента: 393039
Опубликовано: 01.01.1973
Авторы: Бикулов, Вител, Дзенеладзе, Кольцов, Нский, Овчинников, Петров
...газом.Известен способ термообработки порошковых материалов, заключающийся в том, что через слой порошка пропускают газ-носитель, создают режим кипящего слоя и обработку проводят при 600 С. Пылеобразные частицы улавливаются в специальном пылеулавливающем устройстве.По предложенному способу для предотвращения разделения слоя по гранулометрическому составу и выноса из зоны обработки мелкой фракции, на порошок воздействуют ультразвуковыми колебаниями.В рабочую зону установки для термообработки материала подают порцию порошка, например молибденового, с размером частиц от 1 до 300 мкм. Через пористую подину установки идет газ-носитель, например водород, под избыточным давлением 0,3 атм и сообщают подине ультразвуковые колебания с частотой...
393027
Номер патента: 393027
Опубликовано: 01.01.1973
Авторы: Ананьевский, Бень, Березовска, Волков, Костюк, Кузьмин, Пауничев, Петров, Сосипатров, Якушин
МПК: B22D 7/06
Метки: 393027
...10 указанного недостатка.Поставленная цель обеспечивается за счет того, что углубление в предлагаемом поддоне образовано поверхностью двух взаимно пересекающихся под прямым углом сопряженных 15 цилиндрических сегментов одинаковой высоты.,На фиг. 1 показан описываемый поддон, вид в плане; на фиг. 2 - разрез по А - А на фит, 1; на фиг. 3 - разрез по Б - Б на фиг.1, 20Поддон 1 представляет собой литой корпус с углублением 2, образованным поверхностью двух взаимно пересекающихся под прямым углом сопряженных цилиндрических сегментов одинаковой, высоты. Выпуклости 25 поверхности сегментов направлены,в одну сторону. Наиболее оптимальными являются углубления, немеющие отношение площади поверхности к площади поперечного сечения низа слитка...
Устройство для растяжения профилей
Номер патента: 393000
Опубликовано: 01.01.1973
Авторы: Атаманенко, Волков, Магазинер, Петров, Подгаецкий, Рожков, Степанский, Фельдблюм, Хин
МПК: B21C 5/00
Метки: профилей, растяжения
...жестко укреплен на станине 1.Устройство работает следующим образом.Исходная заготовка заводится с торца и подается сквозь зажимы головок 2 и 3 и индуктор б, Зона острения находится между головками 2 и 3. Зажимамн 1 б зажимают заготовку. Включают индуктор 5 и приводы перемещения каретки 4 и растяжной головки 3,Профиль копира 13 рассчитан по соответствующей программе, которая обеспечивает необходимое соотношение скорости индуктора относительно скорости подвижной головки. При движении головки 3 происходит поступательное перемещение и поворот копира 13, Это достигается за счет того, что установленный в опоре П вал 12 перемещается поступательно со скоростью подвижной головки 3 вдоль оси/Б растяжения, а шестерня 14, укрепленная па валу 12 и...
392985
Номер патента: 392985
Опубликовано: 01.01.1973
Авторы: Капустин, Карпов, Лотц, Петров, Самбурский, Тайц, Черн
МПК: B04B 15/02
Метки: 392985
...каменяр дугообразные экраны 4, овязанные с холод ми спаями б термоэлектрических батарей 2 и имеющие теплопоглощающее понорытие на своей внутренней поверхности. Внешняя и верхность экранов 4 - блестящая иеталли ская. Устройство,работает:следующим образом, При вращении ротора 1 ультраценприфугис;вьосокой скоростью выделяется тепло. Тепловой режим ротора 1 обеспечивается регу лировкой температуры экранов, имеющихтепловой контакт с холодными спаями 5 термоэлектрических батарей 2, охлаждающих их.Внутреиняя,поверхность дугообразных эчранов 4 обращена только к ротору 1, причем,наличие на первой и на периферийной поверхности ротора 1 теплопоглощающего покрытия, например череной краски, способствует току, что между ротором 1 и экраном 4...
Устройство для измерения коэффициента термо-э. д. с.
Номер патента: 392386
Опубликовано: 01.01.1973
Авторы: Заволженский, Калугин, Карпов, Островский, Петров, Тайц
МПК: G01N 25/32
Метки: коэффициента, термо-э
...образца 4, по мещенного между этими блоками, Каждый блок поддерживает определенную температуру при изменении объема рабочего тела 5, заполняющего камеры внутри блоков. В качестве рабочего тела можно использовать, например, 30 воду (т. пл.+ ОС), сплав 1 п - ба (т.пл. 16 С) и другие. Таким образом, для изменения объема рабочих тел при нормальной температуре один из блоков, например блок 1, охлаждается, а другой нагревается. Для этого используют термобатареи 6.Термобатарея блока 1 для отвода тепла с горячих спаев снабжена теплообменником 7, Увеличение объема рабочего тела 5 изменяет положение подвижной стенки 8, размыкая при этом контакты микропереключателя 9 и разрьпвая цепь, питания термобатарей 6 от источника 10 питания. Вследствие...
Всесоюзная iттеш11-тнхп; гшн1я
Номер патента: 392339
Опубликовано: 01.01.1973
Авторы: Ануфриев, Лагутин, Петров, Сахаров
МПК: G01D 5/26
Метки: iттеш11-тнхп, всесоюзная, гшн1я
...датчика углового перемещения проводится с помощью угломерного инструмента.Предмет изобретения емам автоматиния,положения, сов котором устан, выполненный ложенных полос коэффициентом ходным торцам к света и фотоПредлагаемое устройство отличается т что в нем входные торцы светопроводов из товлены в виде узких параллельных по размещенных перед экраном.Это позволяет повысить точность работы устройства.На чертеже схематически изображен предлагаемый датчик углового положения.Корпус 1 датчика укреплен с помощью шарнира 2 на держателе 3. Внутри корпуса размещен светоотражающий экран 4 в виде полосы из материалов с различной отражающей способностью, например из полосы полированного алюминия, участок которого заклеен кусочком черного бархата....
Впускная система для двигателя внутреннего
Номер патента: 392263
Опубликовано: 01.01.1973
Авторы: Авторы, Дмитриев, Петров
МПК: F02M 35/10
Метки: внутреннего, впускная, двигателя
...так как в этом случае значительно уменьшается неблагоприятное влияние колебательных явлений от соседних цилиндров и условия осуществления инерционного наддува в мцогоцплццдровых двигателя.( приблцкаются к условиям в одцоцилицдровых двигателя:(, где коэффициент наполнения при применении данного наддува мои(ет быть увеличен на 25 - 30%. Длина индивидуальных трубопроводов весьма значительна (0,1 - 1,5 я) и зависит от скорости вращения коленчатого вала двигателя. Поэтому трубопроводы такой длицы трудно скомпоновать ца двигателе, что является одним цз основных препятствий для использования инерционного наддува, особенно на дви ателях транспортных установок. Целью пзооретения является компактноеразмец 1 ецие индивидуальных трубопроводов1 га...
Бульдозерное оборудование
Номер патента: 392214
Опубликовано: 01.01.1973
Авторы: Грищенко, Дашков, Петров, Смирнов
Метки: бульдозерное, оборудование
...поворота вокруг последней и выполнен с шарнирно прикрепленным к нему подпружиненным рычагом, взаимодействующим с контактным выключателем, подключенным в цепь управления подачей топлива и зажиганием,На чертеже схематически изображено описываемое устройство.Рабочий орган содержит ножевую часть с выхлопной камерой и колосниковой решеткой 1, взрывную камеру 2, клапанный механизм 3, отвал 4, рычаг 5 с пружиной б и контактным замыкателем 7.Отвал 4 может поворачиваться на определенный угол относительно ножевой части и удерживается с помощью подпружиненного рычага 5, шарнирно прикрепленного к корпусу базовой машины.Контактный замыкатель 7 подключен в цепь 8 управления подачи топлива 9 и зажигания 10,Принцип действия бульдозера...
