Стенд для температурных исследований модели фундамента дымовой трубы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

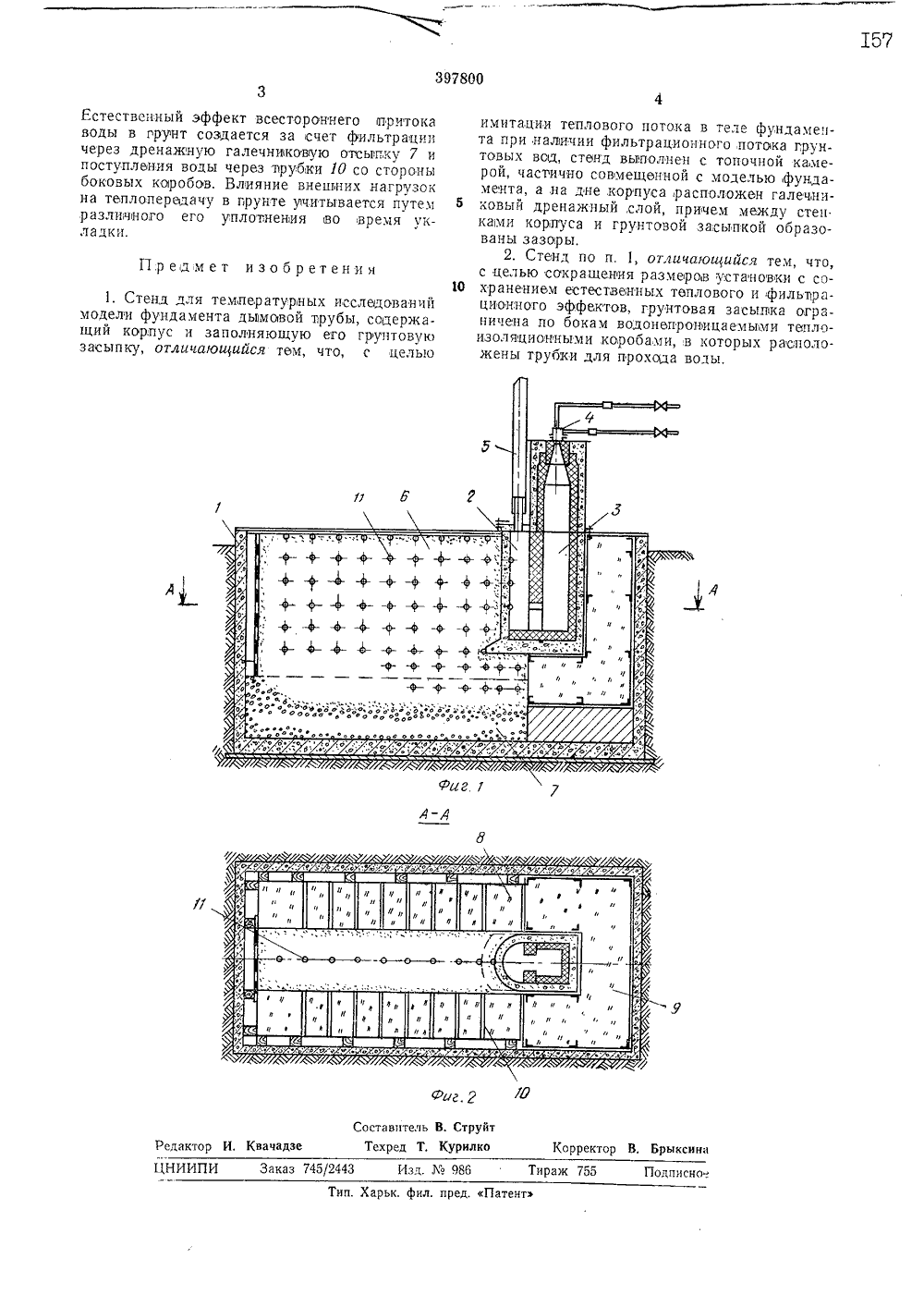

С АРЕТЕ Н ИЗО СКОМУ СВИДЕТЕЛЬСТВУ К А ельства-ависимое от авт. ови аявлено 12,Х,1971 ( 1705470/29-14) 1. тл. С 01 тп 19,О присоединением ваяв Гасударственный комнтеСовета Министров СССпо делам изобретенийи открытий Приорите публиковано 17. Х.1Дата опубликования описания 14.11.19 Авторыизобретени Ю, Ф, Бердюгин и В, Г. Петров-Денисов е отделение Всесоюзного научно-исследо и проектного института Теплопроект Новокузнец,вител ельско ТЕМПЕРАТУРНЫХ ИССЛЕДОВАНИЙ МОДЕЛИФУНДАМЕНТА ДЫМОВОЙ ТРУБЫ ТЕН Известны стенды для иопытасчия фундаментов и оснований для механических испытаний, состоящие нз модели фундамента, исследуемого грунта и устройспва, имитирующего внешние нагрузки на фундамент.Однако для тезпературных исследований эти стендовые установки непригодны, так как модель фундамента в данном случае должна иметь функцию газопровода с постоянно действующим источником тепла, а грунт, окружающий модель фундамента, должен иметь достаточно большие размеры или специальную форму и устройства, чтобы исключить иокажение теплового потока посторонними ограждениями.Целью изобретения является получение теплового эффекта, имитоерующего тепловой потокв теле фундаоента при наливочки фильврационного потока грунтовых вод, а также соосращегеие размеров установки с сохранением естественных теплового и фильтрационного эффектов.Для этого поточная камера частично совмещена с моделью фундамента.На фиг. 1 показан предлагаемый стечд, вид сбоку; на фит. 2 - то же, разрез по А-А на фиг. 1.Стенд состоит из железобетонного бункера 1, в который помещается модель половины фундамента 2, частично совмещенная с топочной камерой 3. В верхней части камеры устанавлпьается форсунка 4. Металлическая груба 6 слуисит для отвода дымовых газов. Средняя часть стенда заполняется грунтовой засыпкой 6, имеющей форму полосы. На дне бункера отсыпается слой галечсчпка Т. Грунтовая засыпка изолирована от боковых стен бункера боковыли изоляционызи коробками 8. Топочная камера с трех боковых сторон и стнзу изолрована тодрцовыз коробом 9. Изоляционные короба Язаполняются минеральной ватой. Стенки каждого бокового короба 8 соединены сквозными груоками 10. Между стенкаои бтнкера и бокоВЫЛи коробаъи предусмотрен зазор. В грунте и на стенках модели закладываотся спап термопар 11, покрытых термовлагозащитной изоляцией, Термопары подключают к измерительному приборуО Тезпературные исследования модели фундамента (половины фундамента) заключаются в измерении техпоратуры в исследуемых точках модели фундазента 2 и грунтовой засыпке 6, Нагревание модели ведется путем сжигания тороплива, например солярового масла, в топочно касмере 3. Вид грунтовой засыпки (песок, суглинок или глина) и уровень грунтовой воды определяются условиями эксперимента. Вода заливается в зазоры между ЗО боковыми коробами 8 и стенкази бункера 1.397800 иг. 2 оставптель В. Стру Техред Т, Курилк орректор В, Брыксина тор И. Квачадзе ираж 755Подпнсно. Заказ 745/2443 Изд. И 986 Тип. Харьк. фил. пред. НИИП Патент Естественный эффект всестороннего атритока воды в грунт создается за счет фильтрации через дренажную галечниковую отсыпку 7 и поступления воды через ърубки 10 со стороны боковых коробов. Влияние внешних нагрузок на теплопередачу в прунте учитывается путем разлвчного его уплотнения во время укладки,Предмет изобретения 1. Стенд для температурных исследований модели фундамента дымовой трубы, содержащий корпус и заполняющую его грунтовук засыпку, отличающийся тем, что, с целью имитации теплового потока в теле фундамента при наличии фильтрационного потока грунтовых всд, стенд выполнен с топочной камерой, частично совмещвнной с моделью фундамента, а на дне корпуса расположен галечни ковый дренажный, слой, причем между стенками корпуса и грунтовой засыпкой образованы зазоры.2. Стенд по п. 1, отличающийся тем, что,с целью сокращения размеров установки с со хранением естественных теплового и филырационного эффектов, грунтовая засыпка ограничена по бокам водонвпроницаемыии течлоизоляционными коробами, в которых расположены трубки для прохсда воды.
СмотретьЗаявка
1705470
Новокузнецкое отделение Всесоюзного научно исследовательского, проектного института Теплопроект
витель Ю. Ф. Бердюгин, В. Г. Петров Денисов
МПК / Метки
МПК: G01M 19/00
Метки: дымовой, исследований, модели, стенд, температурных, трубы, фундамента
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-397800-stend-dlya-temperaturnykh-issledovanijj-modeli-fundamenta-dymovojj-truby.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для температурных исследований модели фундамента дымовой трубы</a>
