О п и с а ни е изобретения

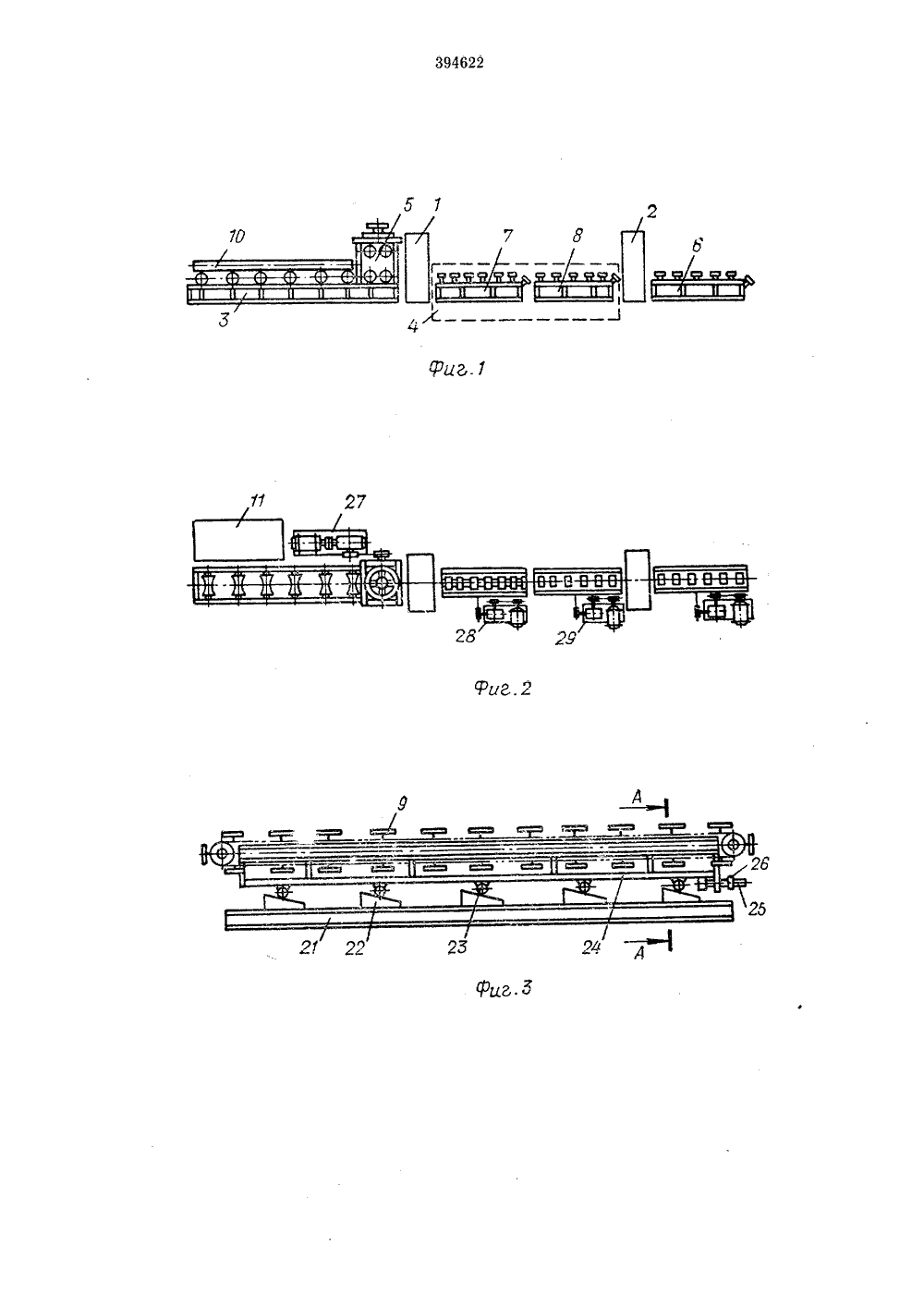

дфтеитно техи кфбиблиотека МБА О П И С А Н И Е 394622ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Со 1 оз СоветскихСоциалистическихРеспублик висимое от авт. свидетельстваМ. Кл. Г 161 59,1 971 ( 1685680,29-14) 3 аявле пением заявкиприсо асударственныи камитеСовета Министров СССРпа делам изобретенийи открытий Приоритет Опубликовано 22,711.1973, Бюллетень34 УДК 621.643:620,197,6(088.8)Дата опубликования описания 4.11.1974 вторызобретени С. 3. Вайнштейн, М. Я, Груцкий, А. М. Косогов, Н. С. Мальцев Д. П, Петров, В. С, Сорокин и Г. И, Усов Специализированный трест Мособлсантехмонтаж13 аявител УСТАНОВКА ДЛЯ НАНЕСЕНИЯ ИЗОЛЯЦИИ НА ТРУБЬ я установвпд сверху; вид сбоку; фиг, 3; на На фиг. 1 по ка, впд сбоку; н на фиг. 3 - сек ца фпг. 4 - сеч фпг. 5 - отсека азана предла а фиг. 2 - то цпя транспор нпе по А - . ель, впд спе 1 гаем же, ера,на едп. Настоящее изобретение относится,к строительству теплосетей бесканальным методом, в частности,к нацесениео на трубы тепло- и гидроизоляции в заводских условиях.Известна установка для нанесения изоляции на трубы, содержащая расположенные по ходу технологического процесса накопитель с отсекателем, теплоизоляционное и гидроизоляционное устройства и транспортеры. Установ,ка работает периодически и в связи с этим не обеспечивает равномерность и однородность наносимого покрытия, Кроме того, для,каждого типоразмера труб требуется отдельный комплекс машин. Непрерывная работа установки и регулирование высоты транспортеров для обработки труб разных диаметров достигаются тем, что транспортеры выполнены с;катками, которые устанавливают на опорной раме с наклонными направляющими и снабжают приводом, например винтовым. Отсекатель выполняют в виде подвижных стержней, кинематически соединенных дрг с другом посредством смонтированной па раме накопителя поворотной тяги, шарнирно соединенной со штокам силового цилиндра, установленного также на раме накопителя.Предлагаемое изобретение поясняется чертежами. Установка содержит теплоизоляционное устройство 1, пдропзоляцпонное устройство 2,транспортеры 3 и 4, приводную головку 5 и10 конвейер 6. Транспортер 4 выполнен в видесекций 7 и 8, которые представляют собойприводной рольганг, На неги установлены опоры 9 для обрабатываемой трубы 10, Непрерывную подачу труб на транспортер 3 обеспе 15 чивает отсекатель 11. Он размещен на раменакопителя 12, выполненной с наклонным ложем 13, горпзоптальнымп стоЙкамп 14 и вертикальными 15, Подвижные стержни 16 соединены друг с другом при помощи поворотной20 тяги 17, которая установлена шарнирно на горизонтальной стойке 14. На вертикальнойстойке 15 закреплен силовой цплпндр 18, шток,которого шарнирно соедшен с поворотной тягой 17.25 ь 1 тобы обеспечить подачу на транспортертруб разного диаметра, расстояние между поворотными стержнями 16 регулируют прц помощи ходового винта 19, пропущенного черезгакц 20, посаженые на подвижные стержЗЭ цп 16, 3946225101520 25 30 З 5 40 Каждая из секций 7 и 8 транспортера 4 выполнена регулируемой,по высоте. Для этого на опорной раме 21 транспортера закреплены наклонные направляющие 22, по которым перемещается с помощью катков 23 подвижная рама 24. Перемещение рамы обеспечивает ходовой винт 25,Для изменения высоты транспортера и тем саиым обеспечения обрабопки трубы соответствугощего,диаметра начинают вращать гайку 26. При этом перемещается в осевом направлении ходовой винт 25, передвигая,по наклонным направляющим 22 подвижную раму 24 и изменяя высоту секции транспортера, Для плавного регулирования, а также создания большего тягового усилия на ходовом винте, гайку 26 вращают с помощью электродвигателя, кинеьматнчсски связанного с этой гайкой через редуктор.При выдвижении одного из стержней 16 и втягивании другого, что осуществляется одновременно при помощи силового цилиндра и поворотной тяги 17, трубаО скатывается по наклонному лояу 13 и поступает на транспортер 3, который выполнен в виде неприводного рольганга. Затем приводная головка 5 вводит трубу в теплоизоляционное устройство 1, а на транспортер 3 подается следующая труба (не псхказана), которую при помощи муфты соединяют с первой трс бой. На конец первой трубы надевают фланец, Он создает упор для наносимого теплоизоляционного слоя и фиксирует неизолируемый конец трубы, что требуется для стыковки при монтаже теплосети, По окончании этих операций одновременно включаются приводная головка 5 и теплоизоляционное устройство 1, которое наносит на трубу теплоизоляцнонный слой и защитную бумажную ленту. Синхронно с приводной головкой 5 и теплоизоляционньгм устройством 1 приводится в действие транспортер 4, опоры которснго 9 поддерживают изолированную трубу. Различная производительность теплоизоляционного и гидроизоляционного устройств, выполнение транспортера 4 в виде отдельных секций 7 и 8 позволяет синхронизировать работу всей линии, После выхода плети труб из теплоизоляционного устройства 1 первую труоу отсоединяют, и она поступает на обработку в гидроизоляционное устройство 2, откуда после покрытия гидроизоляционным слоем по конвейеру 6 направляется на склад.Следующий цикл обработки начинается после схода первой труоы с транспортерной секции 7, т, е. после отсоединения трубы с нанесенной тепловой изоляцией.Для изменения окорости подачи трубы в теплоизоляциопное устройство ролики, приводной головки, а также секции транспортеров имеют отдельные приводы 27, 28 и 29, каядый из которых содержит двигатель постоянного тока, что позволяет легко регулировать скорости этих механизмов с единого пульта управления (не показан). Предмет изобретенияУстановка для нанесения изоляции на трубы, включающая установленные по ходу технологического процесса накопитель с отсекателем, теплоизоляционные и гидроизоляционное устройства и транспортеры, от,гичагоигееся там, что, с целью обеспечения непрерывной работы установки и регулирования высоты транспортеров для обработки труб разных диаметров, транспортеры выполнены с катками, размещены на опорной раме с наклонными направляющими и снабжены приводом, например винтовым, а отсекатель выполнен в виде подвижных стеряней, кинематически соединенных друг с другом посредством смонтированной на раме накопителя поворотной тяги, шарнирно соединенной со штоком силового цилиндра, установленного также на раме накопителя.Чту скрсл Л. Богданова К)ррсктор В, Брыксин Подписи С о)рас) в пупова Редактор Р. Кисепева3 ака, к-,б 1 Яцниипи Иад. лЪ 20 С 8сударственного комитет по делам изобретенийМосква, Ж, Раушска Тира)к 826Совета Министрови открытий
