Парамошко

Номер патента: 1806773

Опубликовано: 07.04.1993

Автор: Парамошко

МПК: A61M 29/00

Метки: закрывания, отверстий, сосудах

...сосуда; на стия и предназначен для полного перекрыфиг. 11 - . то же, для полного перекрытия 25 тия сосуда(фиг. 11),сосуда; на фиг, 12 - рукоятка устройства, Устройство работает следующим обраразрез; зом.Устройство состоит из съемного эле- В прокол сосуда вводится трубка-промента и трубки-проводника. Трубка-провод- водник с одетым на нем съемным элементом ник имеет механизм управления изгибом 30 и продвигается до места, где необходима рабочего концатрубки-проводника и меха- его установка, Если имеются разветвления низм приведения съемного элемента в ра- сосуда, то в него вводится рентгеноконтрабочее положение или выведения съемного стное вещество. Регулировочными гайками элемента из сосуда, 16; 17, 18, 19 равномерно...

Номер патента: 1782611

Опубликовано: 23.12.1992

Автор: Парамошко

МПК: A61M 25/08

Метки: тромбов, удаления

...устройства является невозможность устранениютромбов из удаленных сосудов малого диаметра.Указанная цель достигается тем, чтотрубка-проводник выполнена из отдельныхэлементов и снабжена механизмом управления ее изгибом, содержащим несколькострун, связанных с элементами трубки-проводника и закрепленных в рукоятке с возможностью регулирования степени ихнатяжения, при этом зонтик закреплен на 10рабочем конце стержня, а механизм его раскрытия содержит втулку, установленную натрубке-проводнике, и гайку, установленнуюна стержне со стороны рукоятки.Сущность предлагаемого изобретения 15поясняется чертежом, где на фиг. 1 дан общий вид устройства, на фиг. 2 - разрез рукоятки, на фиг. 3, 4 - сечения устройства.Устройство состоит из зонтика...

Номер патента: 1670732

Опубликовано: 15.08.1991

Автор: Парамошко

МПК: H02G 11/00

Метки: неподвижного, объекта, подвижному, подвода, энергии

...15 и неподвижные 16 ролики жестко закреплены на неподвижном объекте 2. Подвижные ролики 17 закреплены на грузовой платформе 18, подвешенной к неподвижным роликам 16 посредством несущей ленты 14 так, что последняя постоянно находится в натяжении в коробе из уголков 9, Груз грузовой платформы 18 выбран так, чтобы было обеспечено перемещение ленты 14 с находящимся на ней кабелем (шлангом) 3 вдоль короба из уголков 9 при перемещении трнспортного средства 1 в сторону роликового натяжного устройства. Для предотвращения попадания свободно ниспадающего гибкого кабеля (г ланга) под грузовую платформу 18 служит перегородка 19. Ограничение перемещения подвижного объекта 1 осуществляется упором 20.Предлагаемое устройство работает следующим...

Номер патента: 1155826

Опубликовано: 15.05.1985

Авторы: Парамошко, Самуэль

МПК: F16K 31/20

Метки: аварийного, водой, жилых, затопления, помещений, предотвращения, промышленных

...игла 11, на шейку которого насажена втулка 12, соединенная радиальными стержнями 13 с обручем 14, свободно надетым поверх цилиндрической части корпуса 6, причем радиальные стержни 13 размещены в продольных пазах 15 корпуса 6 с возможностью ограниченного принудительного возв ратно-поступательного перемещен и я поплавка 8 вдоль продольной оси устройства. С внешней части поплавковая камера имеет ребра 16, предназначенные для образования выходных отверстий для воды между поплавковой камерой 7 и внутренними стенками корпуса 6, В нижней части поплавковой камеры 7 имеется дроссельное отверстие 17 для удаления остатков воды.Устройство работает следующим образом.Для открывания устройства необходимо поднять обруч 14 вверх. Посредством радиальных...

Номер патента: 906727

Опубликовано: 23.02.1982

Автор: Парамошко

МПК: B43L 13/02

Метки: выполнения, прибор, чертежей

...головки перпендикулярно чертежному столу установлена свозможностью поворота вокруг оси цилина-Орическая втулка для направления движенияподпружиненного штока, .имеющая углубления для фиксации угла ее поворота от,носительно корпуса печатающей головкии защелка для взаимодействия с фиксирую 5шими углублениями втулки, причем накоординатных штангах выполнены углубления для взаимодействия со стопорамикаретки и корпуса печатающей головкитак, что шаг между углублениями коор- ЗОдинатных штанг равен стороне квадраталитер знакового диска, а углубления нацилиндрической втулке расположены через90 вокруг ее оси:. ненная с вилкой 10. Втулка 9 фиксируется в определенном угловом положениичерез 90 защелкой 11, установленнойна корпусе 8. Во втулке...

Номер патента: 901254

Опубликовано: 30.01.1982

Автор: Парамошко

МПК: B66D 3/08

Метки: способности, трения, тяговой, шкива

...на штангах14. На каждой штанге закреплены плунжеры, относящиеся к секциям футеровки 3, расположенным в одном ряду наакиве трения. Штанги 14 расположеныпараллельно оси шкива 1 трения и вы"полнены с возможностью радиального пе.ремещения, а ролики 15 - с возможностью обкатывания относительно управОляемых отжимных копиров 16 с конусообразным профилем, позволяющим припоступательном перемещении копировпроизводить их радиальное отклонение.55Для поступательного перемещениякопиров 16 при воздействии пружинныхприводов 17 служат направляющие 18,4для удержания отжимных копиров в ис"ходном положении предусмотрены испол"нительные органы 19. Для принудительного возврата роликов 15 висходное положение имеются отбойныекопиры 20. Исполнительные...

Номер патента: 899449

Опубликовано: 23.01.1982

Автор: Парамошко

МПК: B66B 15/00

Метки: грузоподъемное

...подвешеныуравновешивающие канаты 5. Тормозное устройство содержит тормозной обод 6,пружинно. пневматический привод 7, колодочные тормоза, состоящие из балок 8, тяг 9, уг.лового рычага 10, шарнирных балок 11 спрессмассовыми колодками 12, смонтированны.ми в корпусах 13.Прессмассовые колодки 12 с корпусами 13смонтированы на балках 11 шарнирно посредством роликов 14. Поворот корпусов 13йрессмассовых колодок 12 относительно балок,ограничен кронштейнами 15, закрепленными набалках 11,Между кронштейнами 15 и корпусами 13преСсмассовых колодок 12 установлены весоизмерительные, например, тензометрическиедатчики 16, связанные с усилителями 17 и 18посредством гибких кабелей 19, Усилители 17и 18 связаны с регистрирующим прибором 20для измерения...

Номер патента: 840452

Опубликовано: 23.06.1981

Автор: Парамошко

МПК: F03C 3/02

Метки: гидродвигатель, неполноповоротный

...13 с возможностью перекрытия магистрали 12 установлен шибер 17, перемещаемый посредФормула изобретения 3 84045ством электромагнитного привода 18и пружины 19. Для управления указанными клапанами служит блок 20 управления,При высоких пиковых усилиях запорный клапан 13 имеет приспособление,выполненное с возможностью приоткрывания шибера в этих случаях, Приспособление состоит из толкателя 21, укрепленного шарнирно на двухплечем ры Очаге 22, один конец которого укрепленшарнирно к корпусу 23 клапана, адругой упирается в шибер 17 о возможностью поднятия его при усилияхна толкателе, превышающих усилие йру зины 19.Зазоры между лопастью 6 и корпусом 1 должны быть не больше диаметраминимального элемента 11,Для подвода (отвода) рабочей жидкостй в...

Номер патента: 831993

Опубликовано: 23.05.1981

Автор: Парамошко

МПК: E21D 15/44

Метки: гидравлическая, крепи, стойка, шахтной

...для компенсации разницы объемов полостей а. и б (из-эа наличия в камере б штоков 12),а также постоянного уплотнения рабочего тела 14 до состояния, когда отсутствует его дополнительная остаточная усадка при воздействии максимального горного давления. Аккумулятор 18 имеет поршень 19 и пружину 20.Отсечной клапан 16 или 17 состоит из корпуса 21, в котором с возможностью перекрытия перепускного канала 15 установлен шибер 22, перемещаемый посредством электромагнитного привода 23 и пружины 24. Для управления отсечными клапанами 16и 17 служит блок 25 управления.. С целью обеспечения податливостигидравлической стойки при высокихпиковых горных давлениях, отсечный клапан имеет приспособление(фиг.3) выполненное с...

Номер патента: 827368

Опубликовано: 07.05.1981

Автор: Парамошко

МПК: B66B 5/02

Метки: kahata, подъемника, предотвращения, проскаль-зывания, шахтного

...приводом 28 регулятора давления 29, а привод 27 предохранительного торможения - с соленоидным приводом 30 вентиля 31.Работа устройства осуществляется следующим образом.Необходимая (заданная скорость) в виде параметра У, задается при помощи программного диска 32 с реостатом 33. Действительная скорость 1 определяется тахо- генератором 34. Разность скоростей определяется в сумматоре 35, реализующем функцию блока сравнения скоростей, и подается на блок 20 управления тормозом,Колебания каната сглаживаются посредством демпфирующих элементов 36. При отклонении действительной скорости от заданной сумматор 35 выдает сигнал на блок 20, управляющий тормозом 25, при этом срабатывает привод 26 рабочего торможения. При значительном превышении...

Номер патента: 827367

Опубликовано: 07.05.1981

Автор: Парамошко

МПК: B66B 5/02

Метки: подъемника, предотвращения, проскальзыванияканата, шахтного

...подвесках 23. Ветви 3 каната огибают шкив 24 трения, связанный с колодочным тормозом (не показан) подъемной машины.Тормозное усилие, прикладываемое к койтрольным шкивам трения, выбирается так,фчтобы было выполнено следующее соотношениеРсц пм сц и, ГДЕ Ртор и - Карпат мм Рсц,пм - сила сцепления ветвей каната сфутеровкой шкива трения; Рнат. пм - разность натяжений ветвей каната;Рщ,м - сила сцепления ветвей каната сошкивом модели;Ртор, и - тормозное усилие, пропорциональное разности натяжения ветвей каната;К - коэффициент пропорциональности, при выборе которого удовлетворяется указанное выше соотношение.Проскальзывание каната наступает при Рсц м(1,тор м Рсц пмРнат пм Второе из этих отношений становитсяменьше единицы раньше, чем первое,...

Номер патента: 827338

Опубликовано: 07.05.1981

Авторы: Быстров, Парамошко

МПК: B60T 8/00

Метки: механизма, торможением

...где л - коэффициент 3,14;и - коэффициент вязкости тормозной 66 жидкости;- длина перепл скного нанала демпфирующего устройства;о - площадь поршня демпфирующегоустройства.Для случая статически уравновешенного механизма, торможение которого осуществляют гидравлическим демпфируюг 1 им устройством с регулируемым коэффициентом демпфирования, его движение будет происходить в соответствии с урав О пением тХ+ С(ЦХ = О.(10) Коэффициент демпфирования С, обеспе чивающий при его установке на демпфирующем устройстве подход механизма к точке стопорения с заданной малой скоростью, определяют при решении дифференциального уравнения (10), учитывая 20 начальные и конечные условия, аналогичные описанном 1 выше.Решением уравнения (10), представленного в...

Номер патента: 823267

Опубликовано: 23.04.1981

Авторы: Быстров, Парамошко

МПК: B66D 3/08

Метки: трения, тяговой, шкив

...4одними концами шарнирно прикрепленыстержни 9, а другие концы стержнейсоединены со штангами 7,Штанги 7 смонтированы на штангах10, на концах которых имеются ролики 11 . Около роликов помещены прижимные копиры 12, смонтированные(11 вариант) на платформе 13, накоторой уложен груз 14 . Платформа13 удерживается сервоприводом 15так, что копиры 12 не касаются роликов 11. При поступательном перемещении копиров 12 плавно производятотклонение роликов 11 в радиальномнаправлении (фиг. 4) илн в плоскости, перпендикулярной оси шкива(фиг. 6).Копнры 12 ( вариант) удерживаются в нейтральном положении сервоприводом 16,Для принудительного возврата роликов 11 в исходное положение служат отбойные копиры 17. Сервопривод 16 соединен с системой...

Номер патента: 749783

Опубликовано: 23.07.1980

Автор: Парамошко

МПК: B66B 5/02

Метки: повышения, подъемной, способности, трения, тяговой, шкивов

...стороны имеются по два фиксирующих пальца 12, свободного перемещающихся в пазах направляющих 13 так, что натяжной шкив 6 с грузом 10 не может перемещаться по горизонтали и соприкасаться с канатами 2.Платформа 9 с грузом 10 и,канатным шкивом 6 через демпфирующие пружины 14 соединены с исполнительным механизмом 15, который может компенсировать усилие, создаваемое весом груза 10, платформы 9 и натяжного шкива 6, уменьшая усилие, передаваемое канатами прижимными ремнями, т, е. уменьшая удельное давление канатов 2 на шкив трения 1.Груз 10 расчитывается, исходя из величины допустимого для принятой футеровки 3 удельного давления, с одной стороны, и величины необходимого резерва тяговой способности подъемной машины для предотвращения...

Номер патента: 748060

Опубликовано: 15.07.1980

Автор: Парамошко

МПК: F16D 63/00

Метки: гидравлическое, тормозное

...потерями напора, связанными с протеканием жидкости. Увлекаясь во вращение лопастным колесом, жидкость совершает круговое движение. При этом наибольшее давлениее и 30 И 46 43 56наблюдается в месте схода жидкости с колеса насоса.В центральной полости, где жидкостьподтекает к колесу, давление падает до величины, при которой происходит заполнениекорпуса гидротормоза рабочей жидкостью.При вращении жидкости сообщается кине-матическая энергия, которая забирается упритормаживаемого механизма. Объемныйшестеренчатый гидротормоз также работаетобычным образом.При вращении ведущей шестерни 6 вращаются входящие с ним в зацепление шестерни 7. Нагнетательные отверстия каждогошестеренчатого насоса соединены через перепускной канал с полностью...

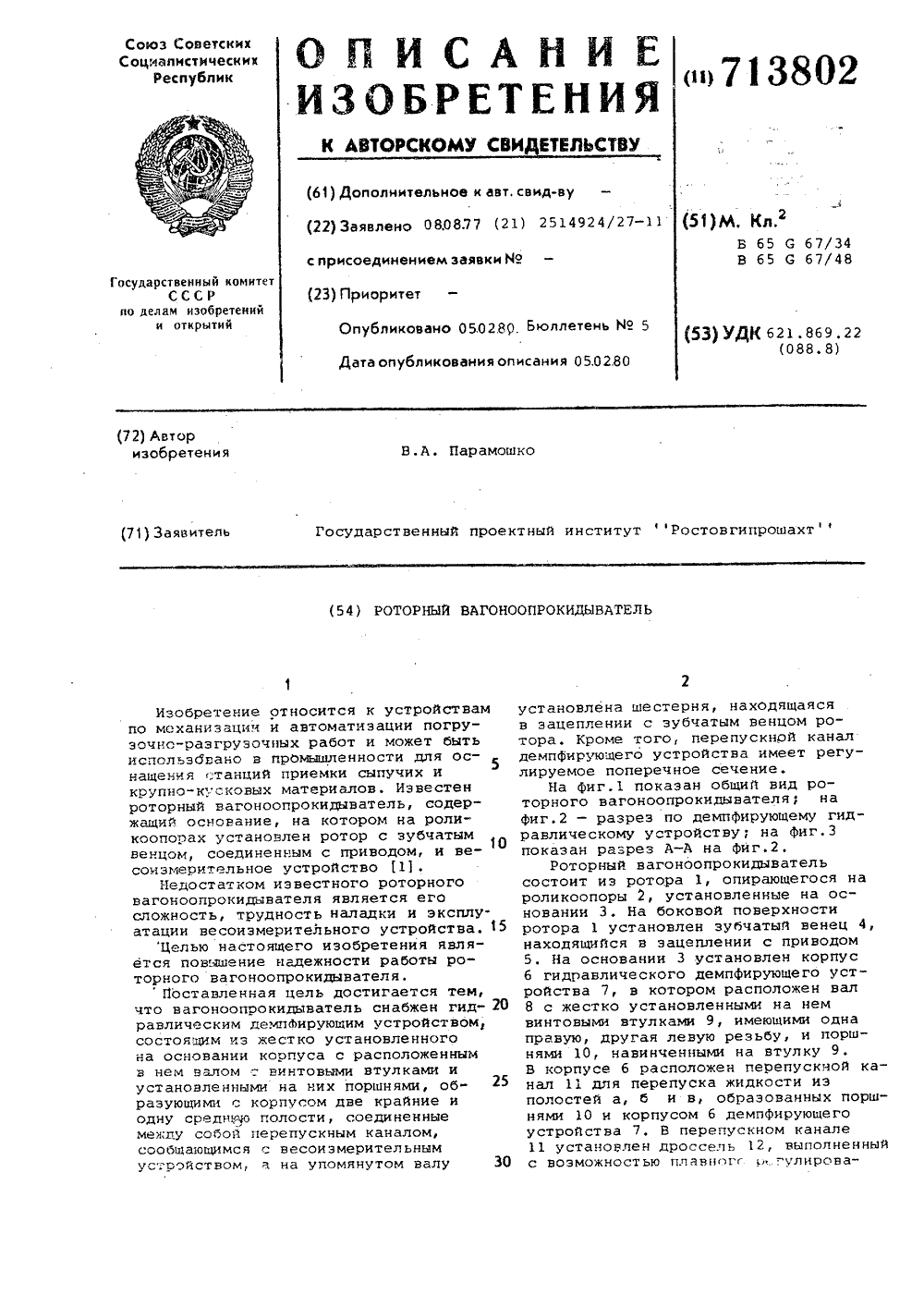

Номер патента: 713802

Опубликовано: 05.02.1980

Автор: Парамошко

МПК: B65G 67/34

Метки: вагоноопрокидыватель, роторный

...корпуса 6 фиксирующимипальцами 15, свободно входящими в пазы поршней 10 и жестко закрепленнымив упорном кольце 16, На поршнях 10установлены уплотнительные кольца17. Для определения правильного положения в роторе установлен конечный выключатель 18. Перепускной канал 11 с дросселем 12 соединен свесоизмерительным манометром 19, ана валу 8 установлена шестерня 20,находящаяся в зацеплении с зубчатымвенцом 4.Роторный вагонорпрокидыватель работает следующим образом,Вагон 21 с материалом подают вротор 1 и устанавливают в нейтральном положении по сигналу конечноговыключателя 18, После этого дросселем 12 открывают перепускной канал11 демпфирующего устройства на велиЧину, обеспечивающую плавный поворот ротора 1 на угол, обеспечивающий...

Номер патента: 707881

Опубликовано: 05.01.1980

Автор: Парамошко

МПК: B66B 19/02

Метки: грузоподъемных, канатов, машин, навески, смены

...груэоподъемной машины,.Навеска и смена канатов по предлагаемому способу осуществляется следующим образом.На нижний горизонт 12 спускают размещае.мые в выработке, примыкающей к стволу, ле.бедки 13 для приема сменяемых канатов 14, направляемых шкивами 15. Подъемные сосуды 16 и 17 устанавливают на выдвижные мосты 18, Струбцинами 19, закрепленными на жестких 10 конструкциях копра, зажимают сменяемые канаты 14, Устройством для регулирования тяговой способности шкива 3 канатоведущего органа трения многоканатной груэоподъемной маши. ны создают зажимное усилие, Оставляя над 15 струбцинами 19 концы сменяемых канатов 14, достаточные для жимкования их с концами но-. вых канатов 2, отрубают верхнюю ветвь старых канатов. Отсоединяют сменяемые...

Номер патента: 695914

Опубликовано: 05.11.1979

Авторы: Алексеев, Анисимов, Гончаров, Парамошко, Румянцев

МПК: B65G 45/00

Метки: конвейера, ленты, резинотросовой

...Цель дости ется тем ций с р ем пров, что обмотка вьазличным кол ичеда.устройство пля о иена в виде сек витков и сечени м показаноой лент На чертежезинотро истЦель изобретения - повышение зффективости регулирования ицтенсивностсушки лен Устройство включает магнитопровод 1, сквозьполость которого прохоллт лента 2 с тросами 3.На магнитопроводе расположены секции обмоток 4 - 6. Их количество зависит от диапазонарегулирования и может изменяться от двух иболее, Секции обмоток электрически не связаны,.разделены изолирующим материалом 7 и имсотразлипюе количество витков и разлицюе селеше провода.Устройство работает следующим образом,При изменении степени загрязнения ленты,температуры и влажости воздуха напряжениепитаошей сети различной частоты...

Номер патента: 687299

Опубликовано: 25.09.1979

Автор: Парамошко

МПК: F16K 47/12

Метки: дроссельный, регулятор

...профиля резьбы пробки бовой части корпуса имеется п котором установлен нодпружине льным тпслнен очистки 20 в резьаэ 9, в нный О П И т,. А Н И Е687299ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ687299 3скребок 10, Перемешение дроссельного элемента производится с помошью шпицевого вала 11.В цилиндре 4 выполнены каналы, соединяющие полость корпуса с внутренней цопостью ципиндра 4, что устраняет демпфирование вала 11 при его перемещении относительно ципиндра.Работает регулятор следующим образом.Рабочая среда подается во входной патрубок и, пройдя по винтовому каналу, образованному витками резьбы корпуса и пробки, поступает через выходной патрубок в гидропневмосистему,Для изменения местного сопротивпения пробку 2 ввинчивают в корпус, в результате...

Номер патента: 667751

Опубликовано: 15.06.1979

Автор: Парамошко

МПК: F16K 15/04

Метки: запорное

...но часовой стрелке. При этом Г-образное плечо рычага 3 приподнимает и сдвигает в сторону запорный орган 2, открывая доступ 15воде в полость, где находится емкость 7. В последнюю начинает поступать вода через отверстие в перегородке корпуса. Постепенно компенсиру.ется вес груза 6 Г-образного плеча рычага и он остается в поднятом положении без посторонне.20го воздействия на плунжер 4. Вода вытекает из доэнрующего сосуда через кольцевое отверстие в вершине конусной части, но он постоянно по.полняется водой иэ системы так, что вес со.667751 ИИПИ Заказ 3437/32 Тираж 1138 ПодписноеФилиал ППП "Патент", г, Ужгород, ул. Проектная, 43суда с водой плунжера и тяги оказывается боль. ше веса груза. Клапан будет открыт, пока в системе есть...

Номер патента: 667478

Опубликовано: 15.06.1979

Авторы: Быстров, Парамошко

МПК: B66B 1/00

Метки: движении, кривых, машиной, подъемной, разгрузочных, сосудов

...асинхронным двигат елем;К - коэффициент, учитывающийсопротивление движению; уН - полная глубина ствола,шахты;Х - координата подъемных сосудов 1Х - скорость;Х"- ускорение,В процессе работы подъемной машйныизмеряют координату Х подъемных сосудоВ, .ее производные Х и Х", изменяющуюся величину Я, а также рассчитывают соответствующее значениемассы ж(С), при этом в дифференциаль 4 ном уравнении (1) остается неизвестОым регулируемый параметр - коэффи-циейт демпфирования С(1) .Для решения уравнения (1) необходи-З"мо нестационарную систему заменитьэквивалентной стационарной системойС постоянными коэффициентами,Методы стационарных систем используются для промежутка с принятыми 40постоянными коэффициентами в предпо"ложении, что последующее...

Номер патента: 659518

Опубликовано: 30.04.1979

Авторы: Быстров, Парамошко

МПК: B66D 5/00

Метки: тормозное

...сжатых пружин 22 и 27 подвижные кронштейны 20 и 25 перемещаются, увлекая за собой поршни 18 и 23 и левую и правую половины гайки 17. При вращении силовогоходовоговинта осуществляется окончательное сцепление резьбы последнего с резьбой разъемной ходовой гайки.При вращении вала 4 редуктора 2 по часовой стрелке совместно с ним вращаются полумуфты 5 и 6 муфт 7 и 8. Полумуфта 11 муфты 7 при направлении вращения ведущей полумуфты по часовой стрелке не вращается и не передает усилия.Полумуфта 9 муфты 8 при указанном направлении вращения полумуфты 6 передает вращение силовому ходовому винту, находящемуся в зацеплении с гайкой 17, которая перемещается вниз, передавая усилие платформе 28, Последняя при своем перемещении сжимает пружины блока...

Номер патента: 656946

Опубликовано: 15.04.1979

Автор: Парамошко

МПК: B66B 5/12

Метки: подъемной, скорости

...4 наносятся метки ца тросахносителях 5,Г 1 ри прохождении первой метки на головном канате, минуя считывающий элемент, она считывается и одновременно подается команда на запись второй метки наголовном канате и ца тросах-носителях,Аналогично.записываются все последующие метки ца головном канате и тросах-носителях до полной остановки подъемной машины. Напуск головного каната определя- ик)т путем считывания меток элементами 6и 8, а также 6 и 7 в зависимости от состояния ветвей с подъемными сосудами.При работе без цапуска элементь 1 6, 7и 8 считывают соответствующие метки, Зле 25менты дифференцирования 9, 10 и 11 выделяют передние фронты импульсов, подаваемых на схему И 12.Г 1 ри одновременном приходе всРх трехимпульсов выдается сигнал о...

Номер патента: 624858

Опубликовано: 25.09.1978

Авторы: Быстров, Парамошко

МПК: B66D 5/28

Метки: подъемная

...11 рабочего тормоза к тормозному ободу 17 и за счет фрикционных сил тормозят подьемную машину,В начале периода дотягивания с блока 18 переключения структуры тормоза подаются сигналы на полное срабатываниерабочего тормоза 6 и включение демпферв 13. В регуляторе 19 в зависимости от величины усилий, действующих на подьемную машину, местонахождения подьемных сосудов и скорости вырабаты" вается управляющий сигнал, пропорциональ ный необходимой величине коэффициента демпфирования, в соответствии с которым бампер 20 дросселирует перепускной канал 21 и тормозная жидкость начинает перепускаться из верхней части демпфе ра 13, шарнирно связанного с основанием 1, в нижнюю при повороте коромысла 8 под действием усилий, приложенных к подьемной...

Номер патента: 609707

Опубликовано: 05.06.1978

Автор: Парамошко

МПК: B66B 15/00

Метки: грузоподъемное

...для предотвращения5утечки которой через сочленения вращающихся элементов установлены уплотнительныеэлементы 15 и .16.Зубчатый венец закрьгг крьпиами 17 и18 так что образуется цилиндрическая оемкость 19, в которой находится масло. цля смазки планетарных редукторов,Перекрытие трубопровода 20, соепиняющего полости силового цилиндра, осуществляется посредством дросселя 2 1 управлчемого сервомеханизмом 22, Для измерениядавления в камерах силового пилпцра смонтированы электрические манометры 23,Вывоп электрических коммуникаций от. элементов управления и манометров осущесч вляется по сверлениям в поводке 9, к которому прикреплены токосъемпые кольца 24,Съем электрического напряжения, пропорционального пок; эаниям электрических манометров,...

Номер патента: 596756

Опубликовано: 05.03.1978

Автор: Парамошко

МПК: F16D 11/00

Метки: муфта, сцепления

...щетками, установленными на шеткодержателе 30. 35Для предотвращения разрушения деталей муфты сцепления при пиковых нагрузках гидравлическое демпфируюшее устройство снабжено предохранительным клапаном, срабатываюшим при значительном повышении давления в полостях демпфируюшего устройства.В исходном состоянии ведуший вал 24 вра 1 цается с номинальной скоростью, а ведомый вал может быть неподвижным или вращаться со скоростью, значительно отличаюшейся от скорости вра щения ведущего вала. Перед включением муфты осуществляется синхронизация вращения ведущего вала и вала демпфируюшего устройства. Для этого подается напряжение на электромагниты 27. Последние притягивают к своим полюсам выступы, имеющиеся на втулке 12. При совмещении выступов с...

Номер патента: 550516

Опубликовано: 15.03.1977

Автор: Парамошко

МПК: F16H 55/50

Метки: способности, трения, тяговой, шкива

...8, Тяги 7 жестко закреплены на штангах 9 с роликами 10. Штанги 9 расположены параллельно оси шкива трения 1 и выполнены с возможностью радиального перемещения, а ролики 10 - с возможностью обкатывания относительно управляемых отжимных копиров 11 с конусообразным профилем, позволяющим при поступательном перемещении копиров производить их радиальное отклонение.Для поступательного перемещения отжимных копиров 11 при воздействии пружинных приводов 12 служат направляющие 13, Для удержания отжимных копиров в исходном положении предусмотрен исполнительный орган 14. Для принудительного возврата роликов 10 в исходное полояение имеются отбойные копиры 15,Органы 14 соединены с системой управления 16, срабатывающей только в моменты, опасные по...

Номер патента: 537921

Опубликовано: 05.12.1976

Автор: Парамошко

МПК: B66B 5/12

Метки: головными, канатами, канатов, напуска, подъемной, уравновешивающими, установки

...Рсанатов.Целью изобретения является повышениенадежности способа контроля. Это достигается тем, что одновременно с нанесениемметок на головной канат, дополнительно25 наносят одноименные метки науравновещивающем канате, измеряют время между импульсами от одноименных меток и подаюткоманду на отключение привода при неодноЬремежом приходе указанных импульсов,Способ осуществляется следующим обра- . 5зом, Наносят одновременно магнитные метки на головном и уравновешивающем канатах,При прохождении первой нанесенной на головном канате метки мимо считывающегоустройства, метку считывают и используют 10импульс считывания для подачи команды наодновременную со считыванием запись второй метки на головном канате и второй метки на уравновешивающем...

Номер патента: 502822

Опубликовано: 15.02.1976

Авторы: Быстров, Парамошко

МПК: B66B 5/18

Метки: гидравлическое, тормозное

...безредукторного демпфирующего устройства производится по сверлениям в его корпусе. Жилы вывода соединяются с токосъемными кольцами 30. Передача электрических сигналов к элементам управления вращающегося гидравлического тормозного устройства осуществляется посредством токосъемных щеток, установленных на щеткодержателе 31.Система управления демпфирующими устройствами, кроме элементов, смонтированных на гидравлическом тормозном устройстве, содержит оптимальный регулятор 32, вырабатывающий напряжение, пропорциональное величине необходимого сечения перепускных каналов демпфирующего устройства, датчики 33 и 34 положения и скорости подъемной машины, а также блок 35 переключения структуры тормоза в зависимости от периода работы...

Номер патента: 432369

Опубликовано: 15.06.1974

Авторы: Быстрое, Новочеркасский, Парамошко

МПК: G01N 3/56

Метки: ssekpli, канатовфшш, коэффициента, трения

...при нарушении синхронности вращения шкивов (а 1 Фог) и блок 24 определения того шкива, который в момент контроля находится у навивающейся ветви канатов.Сельспн-датчик 9, сельсин-приемник 6 и блок 23 формирования сигнала о проскальзывании составляют узел для определения проскальзывания одного из шкивов. При работе подъемной машины шкивы 3 и 4 вращаются от действия фрикционных сил. Датчики 13 и 14 выдают напряжение г = г (51 г) Уг= Ь (5 гг), пропорциональное натяжению 5 ги 5 г в сумматор 15 и на вычислительный блок 16. Йз сумматора напряжение Уз=з(5 гг - 5 гг), пропорциональное разности натяжений ветвей канатов, подается на блоки 17 и 18. В зависимости от знака разности натяжений включается тормозное устройство 5 или 8, создавая тормозное...
