Неяченко

Номер патента: 1378490

Опубликовано: 15.11.1994

Авторы: Неяченко, Тимчук

МПК: F02M 35/10

Метки: внутреннего, впускной, двигателя, сгорания, трубопровод

1. ВПУСКНОЙ ТРУБОПРОВОД ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ по меньшей мере с двумя цилиндрами, содержащий общую центральную часть со стороны карбюратора, общий для цилиндров распределительный участок и патрубки, соединенные с соответствующими впускными каналами головки цилиндров, причем соседние патрубки разделены перегородкой, отличающийся тем, что, с целью обеспечения равномерного распределения смеси по цилиндрам двигателя на режимах холодного пуска и прогрева без влияния на наполнение и распределение смеси прогретого двигателя, трубопровод снабжен разделительной перегородкой, размещенной на его нижней стенке по оси распределительного отрезка и выполненной высотой 1/10-1/4 приведенного диаметра канала.2. Трубопровод по п.1,...

Номер патента: 1815399

Опубликовано: 15.05.1993

Авторы: Назаренко, Неяченко, Пешель

МПК: F02M 31/12

Метки: внутреннего, двигателя, питания, сгорания, системы, смеси, тепловой, топливовоздушной

...ааЪ женный положительный температурный коэффициент).Перед холодным пуском двигателя, за Ы 20.30 с до пуска на электронагревательный . фО элемент 1 подается напряжение питания, О Происходит разогрев ребер радиатора 2 так, что периферийные зоны ребер имеют температуру не более 150 С, что при орошеааааа нии этих зон бензином соответствует наилучшей теплопередаче, испарению легких фракций. По мере приближения к центру, т,е, к электронагревательному элементу 1, температура ребер не превышает 220 С, что соответствует наилучшей испаряемостисредних и тяжелых фракций бензина. На стартерном режиме топливо из карбюратора или другого топливоподающего устройства поступает в полость впускного трубопровода в виде струй и капель и, попадая на...

Номер патента: 1724915

Опубликовано: 07.04.1992

Авторы: Неяченко, Яковлев

МПК: F02M 1/14

Метки: внутреннего, двигателя, карбюратор, сгорания

...10,Карбюратор работает следующим образом,При неработающем двигателе и температуре окружающего воздуха до 18 С элементы карбюратора установлены в положениях, как показано на фиг. 1 и 2, При этом воздушная заслонка 3 установлена в положении полного закрытия, так как подвижный орган 11 нагружен только усилием пружины 31. Распределительное двупозиционное электромагнитное устройство 12 расположено в крайнем верхнем положении, так как термочувствительный элемент 15 разомкнут и обмотка 14 обеспечена, в связи с чем полость 21 разгрузочного клапана 6 через основной управляющий канал 20, отверстие 24 и выход 19 сообщена с атмосферой, а ресивер 16 через дополнительный управляющий канал 22, отверстие 25, вход 17 и каналы 18 и 8 сообщен с...

Номер патента: 1657710

Опубликовано: 23.06.1991

Авторы: Неяченко, Яковлев

МПК: F02M 1/14

Метки: внутреннего, двигателя, карбюратор, сгорания

...15 разомкнут и обмотка 1 г Обесточена, в связи с чем полость 21 разгрузочного 10 клапана 6 через основной управляющ 1 й канал 20, отверстие 211 и выход 19 сообщена с атмосФерой, д ресивер 16 через дополнительный управляющий канал 22, отверстие 25, вход 17 и каналы 18 и 8 сообщен с рабочей камерой 7 диафрагменного лехаИзлд 5, Разгрузочный клапан 6 под действием пружины 26 ндходитсл н крайне прдвом положении, разобщая полость 21 и рабочую камеру 7. Поэтому при пуске двигателл разрежение н рабочей камере 7 ндрдстдет с задержкой, тдк как используется ресивер 16 и демпФирующий жиклер 30, а подвижной орган 11 под воздействием нарастдющего разрежения н задроссельном пространстве 10 смещается влево и, дойдя до разгрузочного клапана б,...

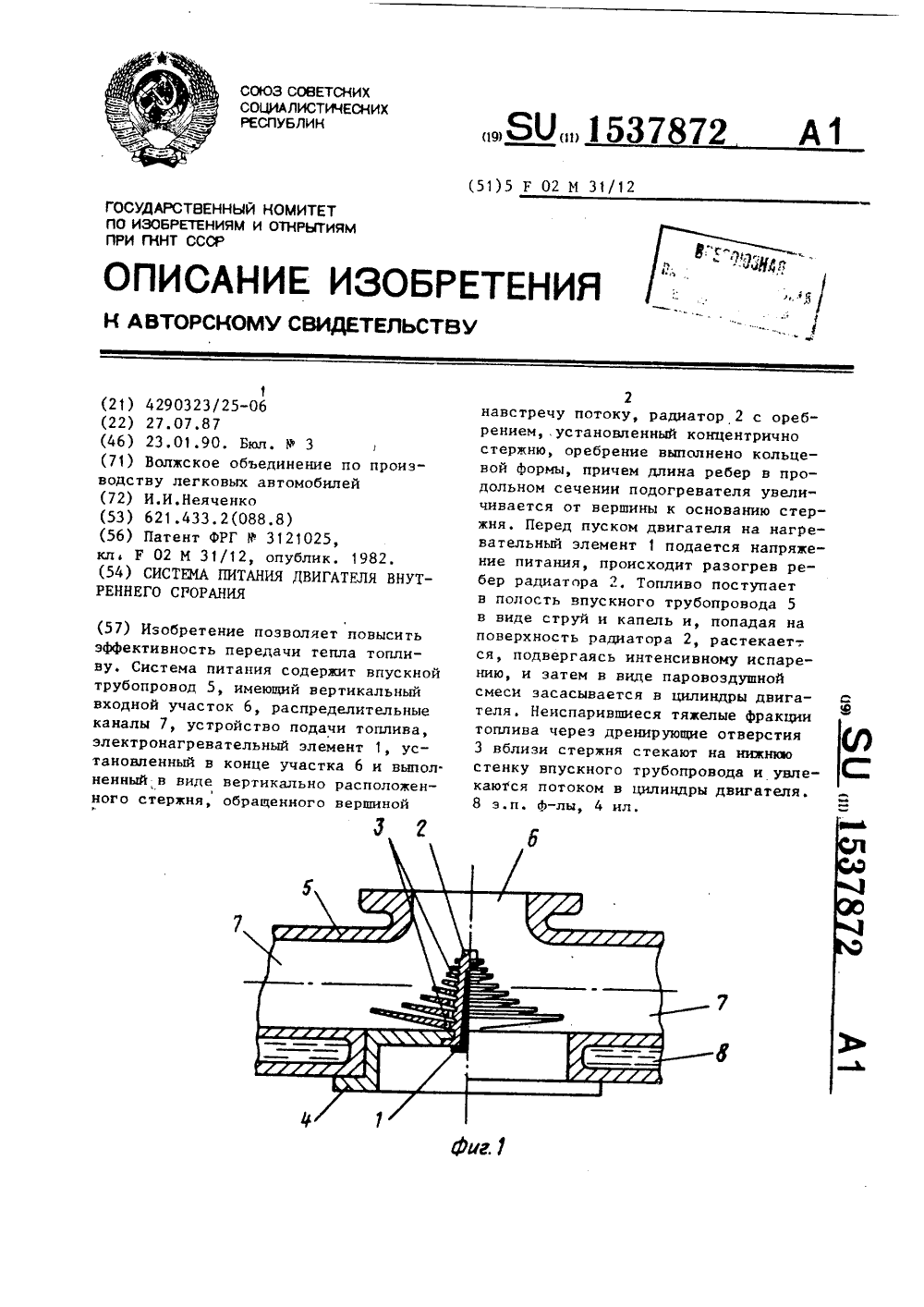

Номер патента: 1537872

Опубликовано: 23.01.1990

Автор: Неяченко

МПК: F02M 31/12

Метки: внутреннего, двигателя, питания, сгорания

...впускного трубопровода 5 в виде струй и капельи, попадая на поверхность радиатора 2, растекается, подвергаясь55 интенсивному испарению, и далее в виде паровоздушной смеси засасывается в цилиндры двигателя. Неиспариншиеся тяжелые фракции топлива через дренирующие отверстия 3, выполненные вблизистержня, стекают на нижнюю стенкувпускного трубопровода и увлекаютсяпотоком в цилиндры двигателя, Такимобразом обеспечивается надежный пускдвигателя при очень низких температурах,После пуска двигателя в режиме прогрева нагревательный элемент 1 остается под напряжением, т.е, в разогретомсостоянии, и обеспечивает испарениенаиболее крупных капель топлива, оседающих на его поверхности. Топливо,не успевшее испариться, подвергаетсяинтенсивному...

Номер патента: 1160088

Опубликовано: 07.06.1985

Авторы: Неяченко, Щебетюк

МПК: F02M 31/07

Метки: внутреннего, воздушного, двигателя, потока, сгорания, температуры

...потока для двигателя внутреннего сгорания; на фиг.2дефлектор воздушного потока; на фиг.3 - то же, второй вариант.Устройство регулирования температуры воздушного потока для двигателя внутреннего сгорания содержит корпус 1 с двумя входными патрубками 2 и 3 для подвода соответственно подогретого и холодного воздуха, снабженными седлами 4 и 5, и одним отводным патрубком 6, регулирующую заслонку 7, установленную с воэможностью поворота между двумя седлами 4 и 5 входных патрубков 2 и 3, и термосиловой элемент 8, размещенный в отводном патрубке 6 и связанный своим выходным штоком 9 с регулирующей заслонкой 7, Корпус 1 снабжен дефлектором 10 воздушного потока с входной 11 и выходной 12 частями, первая из которых закреплена при помощи...

Номер патента: 1040070

Опубликовано: 07.09.1983

Автор: Неяченко

МПК: F02M 31/04

Метки: внутреннего, двигателя, подогрева, сгорания, смеси, топливовоздушной

...установлены н канале отнода параллельно.На фиг.1 представлена принципиальная схема, системы подогрева топливо- воздушной (горючей) смеси; на фиг.2 полость,.общий нид.Система подогрева топливовоздуш-ной смеси для двигателя внутреннего сгорания состоит из внускного трубопровода 1, на котором установлен карбюратор 2. Впускной трубопровод 1 непосредственно примыкает, по меньшей мере в центральной части, .под карбюратором 2, к выпускному трубоцроводу 3. Между впускным и выпускным. трубопроводами 1 и. 3 соответственно образована замкнутая полость 4, сообщенная с системой охлаждения двигателя каналами 5 и б соответст венно подвода и отвода охлаждающей жидкости. В канале б отвода размещены термостат 7 и параллельно ему пневмоклапан 8 с...
