Моргун

Номер патента: 1064087

Опубликовано: 30.12.1983

Авторы: Болдак, Корсеко, Марченко, Молодкин, Моргун

МПК: F25B 45/00, F28D 15/02

Метки: заполнения, тепловой, теплоносителем, трубы

...тепловой трубы теплоносителем, содержащем подсоединенный к системам вакуумирования и подачи теплоносителя корпус, снабженный поворотным механизмом, дозировочной емкостью и заправочным штуцером, размещен- ным в нижней части корпуса, гнездо под заправленную тепловую трубу, клапан, отделяющий дозировочную емкость от штуцера, второй клапан, отделяющий дозировочную емкость от системы подачи теплоносителя, и систему герметизации трубы,оба клапана установлены на одном штоке, дозировочная емкость размещена внутри корпуса между седлами клапанов, а поворотный механизм выполнен в виде планшайбы, на которой закреплены корпус и система подачи теплоносителя, причем внутри заправочного штуцера по его оси установлен подпружиненный полый...

Номер патента: 1057371

Опубликовано: 30.11.1983

Авторы: Ковальчук, Моргун

МПК: B63B 39/12

Метки: буровой, водой, высоты, корпуса, подъема, самоподъемной, установки

...счетное устройство 10, источник 11 питания, указатель 12 направления перемещения зубчатой рейки, датчик 13 контакта с водой, установлен ный на днище корпуса 1, причем источник 9 света и фотореле размещены по разные стороны зубьев рейки,Счетное устройство 10 снабжено блоком 14 управления, к выходам которого подключены указатель 12 направления перемещения зубчатой рейки и датчик 13 контакта с водой. Блок 14 управления содержит обмотку 15 прямого счета, в цепи питания которой включен -замыкающий контакт 1 б указателя 12 направленияперемещения зубчатой рейки, и обмотку 17 обратного счета, в цепи питания которой включен размыкающийся контакт 18 указателя направления перемещения зубчатой рейкой.Обмотки 15 прямого счета и 17 обратного счета...

Номер патента: 802591

Опубликовано: 15.11.1983

Авторы: Васильев, Горштейн, Киселев, Моргун, Муханько, Рубинштейн

МПК: F02N 17/04

Метки: подогрева, предпускового

...содержащие рубашку охлаждения, сообщеннуи трубопроводами и теплообменником 1 3.Устройство позволяет проводить 10 предпусковой подогрев двигателя.Недостатком известных устройств является то, что в них невозможно организовать эффективный подогрев двигателя из-за неравномерного нагрева жидкости в системе охлаждения.Цель изобретения - увеличение эффективности подогрева.Цель достигается тем, что теплообменник разделен по меньшей мере на две полости, которые сообщены между собой в нижней части, а в верхней части сообщены с рубашкой, причем соединительные трубопроводы расположены один в другом.На чертеже по,азана схема устройства предпускового подогрева.Устройство содержит полость теплообменника 1, разделенную на две полости 2 и 3,...

Номер патента: 1052889

Опубликовано: 07.11.1983

Авторы: Голынкин, Моргун, Чеботаев

МПК: G01K 15/00

Метки: градуировки, магнитном, поле, термометров

...термометров в магнитном поле, содержащее блоксравнения с установленными в нем градуируемым и образцовым термометрами,соленоид, систему регулирования температуры и адиабатической защиты блокасравнения, введен дополнительный соленоид, установленный соосно с основнымсоланоидом и включенный с ним встречно, а блок сравнения выполнен в видестрежня из материала с высокой теплои температуропроводностью в магнитномполе, один конец которого, с устаноеленным в нем градуируемым термометром, помещен в канал основного соленоида, а другой конец, с установленнымв нем образцовым термометром - в канал дополнительного соленоида, причемблок сравнения имеет регулируемыйтепловой контакт с хлвдагентом системырегулирования темцервтуры и вдиабатической...

Номер патента: 1048366

Опубликовано: 15.10.1983

Авторы: Давыденков, Моргун, Трапезников

МПК: G01N 3/08

Метки: испытания, образец, растяжение

...в отличие от одноосйогонапряженного состояния в рабочейчасти поскольку пористые материалыболее чувствительны к объемномунапряженному состоянию.фЦель изобретения - повышение точности испытания пористых материаловпутем локализации зоны разрушении врабочей части,Указанная цель,цостигается тем,что в образце для испытания на растяжение, содержащем рабочую часть,упрочненные головки и переходные части.пропитаны упрочняющим веществом.Кроме того, при испытании в условиях высоких теМператур в качествеупрочняющего вещества может бытьиспользовано алюмохромфосфатноесвязующее,На чертеже показан образец дпяиспытания на растяжение пористых материалов с пропитанными упрочняющимсоставом головками и переходными частями, общий вид. Образец...

Номер патента: 1047407

Опубликовано: 15.10.1983

Авторы: Браженко, Добровольский, Кайшева, Кулик, Моргун, Савенко

МПК: A01B 35/26

Метки: орган, плоскорежущий, рабочий

...в центральной части стержнеобазными профилированными рыхлителямй 6.линовидные пластины 5 вместе с стержеобразными рыхлителями 6 и фасоннойфокладкой 7 крепятся к косынке 8интами 9, которая приваривается встыклапе 2. Для обеспечения прочности иесткости соединения снизу к лапе 2 исынке 8 подваривается косынка-реб- .о ХО. Клиновидные пластины 5 имеютпродольном сечении рабочий профиль,шолненный по кривой Аньезиф. Ценъальный совместный продольный профильоединения пластин 5 с рыхлителями 6тоже имеет кривизну "Аньези".Профиль, выполненный по кривойАньези, имеет малое лобовое сопроивление движению пласта, и в то жеремя обеспечивает требуемую переменость пространственной ориентации взаимодействующих сил, необходимую длякачественного крошения...

Номер патента: 1046515

Опубликовано: 07.10.1983

Авторы: Ананьин, Моргун, Раскин

МПК: E21C 41/06

Метки: месторождений, разработки, рудных

...Формируют толщиной, равной малой полуоси 55 эллипсонда выпуска руды от выступающей кромки забоя до обрушенных пород 2На фиг. 1 показана рудная панель в аксонометрии; на Фиг, 2 - характер вписывания Фигур выпуска в контуры выпускаемого слоя; на Фиг.3 - характер разбуривания и отбойки слоев в рудном массиве; разрез на уровне бурового горизонта.Отработку рудного тела осуществляют в следующей последовательности: рудное тело по падению и по простиранию разбивают на отдельные выемочные единйцы блоки панели , от работку которых ведут системой подэтажного обрушения с послойным торцовым выпуском руды, На каждом горизонте выпуска рудыэтаже,подэтаже) проходят параллельные транспортные выработки 1 на всю мощность залежи или на всю длину блока если...

Номер патента: 1044884

Опубликовано: 30.09.1983

Авторы: Денисов, Медведев, Моргун

МПК: F16T 1/20

Метки: конденсатоотводчик

...конденсатоотводчика при изменении уровня конденсата, так как хвостовик гоплавка размещен в цилиндрическом гл; - хом отверсти и коргуса, за пол ненном кондецсатом. Цлью изоорецтения - повышение надежностии.Указанная цель достигается тем, цто Вконденсатоотводчике, содржашем корпус с впускным и выпускйым каналами, размещенный в корпусе на направляющей поплавок с хагнитной вставкой, выпускной клапан с электроприводом, снабженный комкутируОшим устройством, взаимодействующим с пог 1,анко 1, направляющая Выцол;ена в виде трубки, я комуутируоцее устройство . в виде размсценного внутри последиЙ х 1 яНиточувствитлъного полу,- проводникового элемента, например магнитодиода,ири этом поплавок выиолцсц коль 0448842ПоВЫМ И УСтаНОВЛЕН ВОКРУГ...

Номер патента: 1043243

Опубликовано: 23.09.1983

Авторы: Кирик, Минькив, Моргун, Чих

МПК: E02B 7/06

Метки: наращивания, хвостохранилища

...на отвальных породах и намыв последующего яруса.При этом способе ограждающий первый ярус устраивают из фильтрующего грунта, верховой откос которого покрывают водонепроницаемым экраном с последующим нарушением целостности экрана перед намывом второго яруса 2.Недостатками данного технического решения являются: возможность фильтрации рассола растворимых солей в месте контакта между наращенным ярусом и существующей дамбой; недостаточная устойчивость наращивания яруса из-за нарушения контакта с существующей дамбой и выносом растворимых солей из под тела нара- щенного яруса. Целью изобретения является повышение устойчивости сооружения.Укаэанная цель достигается тем, что сначала углубляют отвальные породы, располагают основание последующей...

Номер патента: 1039789

Опубликовано: 07.09.1983

Авторы: Ахмадиев, Бувайло, Моргун, Мутин, Ястребов

МПК: B08B 9/049, B62D 57/00

Метки: средства, тележка, транспортного, трубопроводного, тяговая

...увеличению числа оборотов роликов, их быстрому износу, а следовательно и к низкой надежности всего аппарата.40Цель изобретения - повышение надежности.Поставленная цель достигается тем, что в тяговой тележке трубопроводного транспорт ного средства, содержащей приводной вал, на котором шарнирно установлены под углом к его оси фрикционные ролики, контактирующие с внутренней поверхностью трубопровода, приводной вал установлен эксцентрично оси тележки, соединен с приво дом посредством гибкого элемента и снабжен двумя дебалансами, один из которых расположен спереди, а друой - сзади фрикционных роликов. Угол между радиальной плоскостью вала, проходящей через центры тяжести дебалансов, и его диаметральной плоскостью, проходящей через точки...

Номер патента: 1029276

Опубликовано: 15.07.1983

Авторы: Богданов, Васильев, Гамаскин, Марченко, Машевич, Моргун, Орлова, Ужинов

МПК: H01M 10/50

Метки: аккумуляторов, охлаждения

...для охлаждения аккумуляторов включает в себя тепловую трубу 1 с испарителем 2, который охвачен конденсатором 3, размещенным в верхней части тепловой трубы 1. Внутри испарителя 2 установлен корпус 4 газ-лифтного насоса. Корпус 4 выполнен в виде трубки 5 с воронками 6 на обоих концах трубки 5. По краям во ронок 6 выполнены отверстия 7. На наружной поверхности испарителя 2 в нижней его части расположены вертикальные канавки 8, а в одной или нескольких из них размещена газовая трубка 9. Испаритель 2 тепловой трубы частично опущен в электролит 4 10 аккумулятора 11. В тепловой трубе 1 залита рабочая жидкость 12. Тепловая труба 1 герметизируется резиновой пробкой, 13, прикрепленной к тепловой трубе.Устройство для охлаждения...

Номер патента: 1023461

Опубликовано: 15.06.1983

Авторы: Богданов, Васильев, Марченко, Машевич, Моргун, Орлова

МПК: H01M 10/50

Метки: аккумуляторов, охлаждения

...конуса, обращенного основанием вниз и прикрепленного к стенке канала 7, например, кронштейном.При установке на выходе наружногозмеевика 17 трубки 19, опущенной под Изобретение относится к электротехнической промышленности и можетбыть использовано при производствеи эксплуатации аккумуляторных батарей.Известно устройство для охлажденияаккумуляторов, содержащее полый теплообменник, погруженный в электролит,соединенный с насосом для циркуляциихладагента ( 11.Однако это устройство сложно в эксплуатации, обладает низ кой эффективностьюНаиболее близким к предлагаемомупо технической сущности и достигаемымрезультатам является устройство, содержащее тепловую трубу, испарительи конденсатор 12 3.Недостатком известного...

Номер патента: 1002797

Опубликовано: 07.03.1983

Авторы: Амелишко, Богданов, Васильев, Марченко, Моргун

МПК: F28D 15/02

Метки: испаритель, тепловой, трубы

...1, на фиг, 3 - сечение Б-Б на фиг. 1; на фиг. 4 - узел 1 на фиг. 2.15 Испаритель тепловой трубы содержит соединенные посредством вертикаль.ного паропровода 1 конденсатопровода 2 жидкостной и сепарационный кол О лекторы 3 и 4 соответственно. Приэтом в паропроводе 1 установлен скольцевым зазором 5 нагреватель 6,выполненный, например, в виде трубы,7, герметично закрепленной на 25торцах коллекторов 3 и 4 и содержащий внутри трубчатый электронагре,ватель 8 Целевой кольцевой зазор5 может быть выполнен сужа;ощимся внаправлении сепарационного коллектора 4, содержащего каплеотбойник9, а нагреватель б для улучиения сма1002797 НИИПИ Заказ 1526/7 Тираж 670 Подписи ПП "Патент",г;Ужгород, ул,Проектная,4 Оилиал чиваемости снаружи может быть снабжен...

Номер патента: 1000022

Опубликовано: 28.02.1983

Авторы: Голубев, Гришин, Моргун, Саркисян

МПК: A61B 17/00

Метки: косорукости, лечения

...сопровождающими локтевую или лучевую артерии или с подкожными венами предплечья.Способ осуществляют следующим обра1000022 Составитель Л. Соловьев Техред И. Верес Корректор И. Шулла Тираж 711 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113085, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патентэ, г. Ужгород, ул. Проектная, 4Редактор О. СонкоЗаказ 1206/2 через обе кости, а другую только через локтевую. Следующие две перекрещивающиеся спицы проводят дистальнее остеотомии и пятую спицу - через 2 - 5-ю пястные кости. Все спицы фиксируют в кольцах и дуге аппарата.С 5-го дня дистальный остеотомированный фрагмент кости начинают низводить до уровня с другой парной костью предплечья со скоростью 2 - 3 мм...

Номер патента: 996139

Опубликовано: 15.02.1983

Авторы: Астахов, Васильев, Дубских, Журавлев, Молодкин, Моргун, Прохоров, Сенин, Стрепетов, Утюшев

МПК: B23K 11/30

Метки: контактной, сварки, точечной, электрод

...возрастает, в результате чего клапан 4 открывается, в окружающее пространство выбрасывается неконденсирующийся газ (частично, с парами теплоносителя). Конденсатор освобождается от неконденсируюшихся газов, на его ,охлаждаемой поверхности (преимущественно на пакете оребренных труб 3) происходит конденсация теплоносителя. Давление в трубе падает, клапан 4 самопроизвольно запирается и остается запертым в процессе работы трубы. Это достигается тем, что рабочее давление в трубе путем выбора типа теплоносителя и величины площади поверхности оребренного пакета ( - в 20 в 1 раз больше поверхности рабочего наконечника) составляет не более 0,9 величины давления срабатывания клапана.Технико-экономическая эффективность электрода подтверждается...

Номер патента: 994898

Опубликовано: 07.02.1983

Авторы: Богданов, Корсеко, Марченко, Моргун

МПК: F28D 15/00

Метки: тепловая, труба

...фиг. 5-7 - сечениеБ-Б на фиг. 4 (с различными каналами)Тепловая труба. включает в себяиспаритель 1 с каналами 2 и капиллярно-пористой структурой 3 и кондеясатор 4 , соединенный с ирпарителемпаропроводом 5 и конденсатопрово дом 6, который подведен к каналам 2и снабжен доэируяврм устройством 7.Тепловая труба работает следующим образом.При отсутствии теплоподвода теплоноситель скацливается в капиллярно-пористой структуре 3 испарителя, 1,При подводе тепла к испарителю теплоноситель испаряется из капиллярнопористой структурыи через паропровод5 поступает в конденсатор 4, где Зо конденсируется. Под действием силгравитации конденсат поступает по конденсатопроводу б через дозирующее устройство 7 в каналы 2. Поскольку за счет дозирующего...

Номер патента: 993408

Опубликовано: 30.01.1983

Авторы: Котляр, Латышко, Моргун, Савченко

МПК: H02M 7/12

Метки: переменного, постоянный, раздельным, реверсивный, управлением

...моста, первая группа управляемыхвентилей катодами поцключена к обмоткамвторого трансформатора, а вторая группауправляемых вентилей поцключена аноцамии обмоткам первого трансформатора,цва послецовательно и согласно включенных выпрямительных моста, состоящихиз повторно используемых аноцной группывентилей выпрямительного моста 1, катоцной группы вентилей выпрямительногомоста. 2, аноцной группы 8 управляемыхвентилей и катоцной группы 7 управляемых вентилей.На чертеже прецставлена принципиаль О ная схема преобразователя переменного тока в постоянный.Преобразователь содержит цва выпрямительных моста 1 и 2, включенные последовательно и согласно. Первый вы прямительный мост поцключен к вторичной обмотке 3 трансформатора 4, второй...

Номер патента: 990795

Опубликовано: 23.01.1983

Авторы: Ажогин, Демченко, Карпяк, Ковальский, Коптев, Моргун, Романенко

МПК: C10G 35/04

Метки: блоком, гидроочистки, каталитического, риформинга, установки

...отпарную колонну 3, измеритель 4 расхода сырья,измеритель 5 уровня в сепараторе,измеритель 6 уровня в кубе колонны, уизмеритель 7 давления в колонне, измеритель 8 расхода гидрогенизата, вы.ходы которых подсоединены ко входамрегулятора 9 расхода сырья, блока10 выработки задания по расходу сырья 10, регулятора 11 уровня в кубеколонны, блока 12 выработки задания на уровень в кубе колонны и регулятор 13 расхода гидрогенизата,соответственно. Выход регулятора 9подсоединен ко входу регулирующегоклапана 14, выход регулятора 11 подсоединен ко входу регулирующего кла-.пана 15, выход регулятора 13 подсоединен ко входу регулирующего клапана 16. Выход регулятора 13 подсоединен также ко входам блоков 10 и12. Ко второму входу блока 12 подсоединен...

Номер патента: 985697

Опубликовано: 30.12.1982

Авторы: Богданов, Ковальков, Марченко, Моргун, Петоян

МПК: F25B 45/00, F28D 15/02

Метки: емкостей, заправки, хладагентом

...сваркой. На выходересивера 3 установлен фильтр 23.Устройство работает следующим образом.Сжатый в компрессоре 1 теплоноситель очищается в маслоотделителе19, охлаждается в конденсаторе 2 ив жидком ниде поступает в ресивер 3.Иэ ресивера 3 через вентиль 19 потрубопроводу жидкий теплоноситель 18поступает в трубный испаритель 13.За счет. испарения теплоносителя 18происходит отвод тепла от рассола,залитого н испаритель 5. Парообразный теплоноситель через вентиль 20по трубопроводу 12 поступает в отделитель 15 жидкости, где происходитотделение капель теплоносителя, идалее по трубопроводу попадает вкомпрессор 1.Тепловую трубу 6 опускают н испаритель 5 и соединяют патрубок 7 спомощью накидной гайки 8 с вентилем 9, При открытии вентилей 9 и...

Номер патента: 964416

Опубликовано: 07.10.1982

Авторы: Богданов, Корсеко, Лотков, Марченко, Моргун

МПК: F28D 15/02

Метки: тепловая, труба

...2, выполненный в виде короткозамкнутого витка вторичной обмотки 3 трансформатора, .имеющего сердечник 4, образованный двумя полтороидами, и первичную обмотку 5. Стенки исаарителя 2 выпол-. нены из электоопроводного материалаТруба частично заполнена теплоносителем. 5 Тепловая труба работает следуЮщим образом.При подаче напряжения на первичную обмотку 5 трансформатора 3 вкороткоэамкнутом витке, образован-.10 ном стенками испарителя 2, наводится переменный ток, достигающий сотенампер, при этом напряжение на испарителе 2 не велико, так как его электрическое сопротивление незначительно, Под действием электрическоготока стенки испарителя 2 нагреваются и передают тепло теплоносителю,который испаряется и в виде пара посту.пает в...

Номер патента: 964147

Опубликовано: 07.10.1982

Авторы: Бабец, Григорьев, Моргун

МПК: E21C 41/06

Метки: месторождений, разработки, рудных

...до начала образования сплошной опережающей подсечки. Рудный массив выше сплошной опережающей подсечки 7 разбуривают веерами глубоких скважин 8 из буровой выработки 4, Опережающую подсечку 7 в панели образуют, разрушая целики 3 между смежными транспортными выработками 2 посредством секционного взрывания глубоких скважин 6. При этом вначале образуют сплошную опережающую подсечку 7 на всю ее длину посредством взрывания глубоких скважин 6 в пределах контура образуемой подсечки на отрезную и транспортные выработки. В дальнейшем, по мере подвигания фронта очистной выемки, производят секционное заряжение и взрывание глубоких скважин 6 в пределах контура образуемой сплошной опережающей подсечки на глубину, равную шагу про. двигания ее забоя...

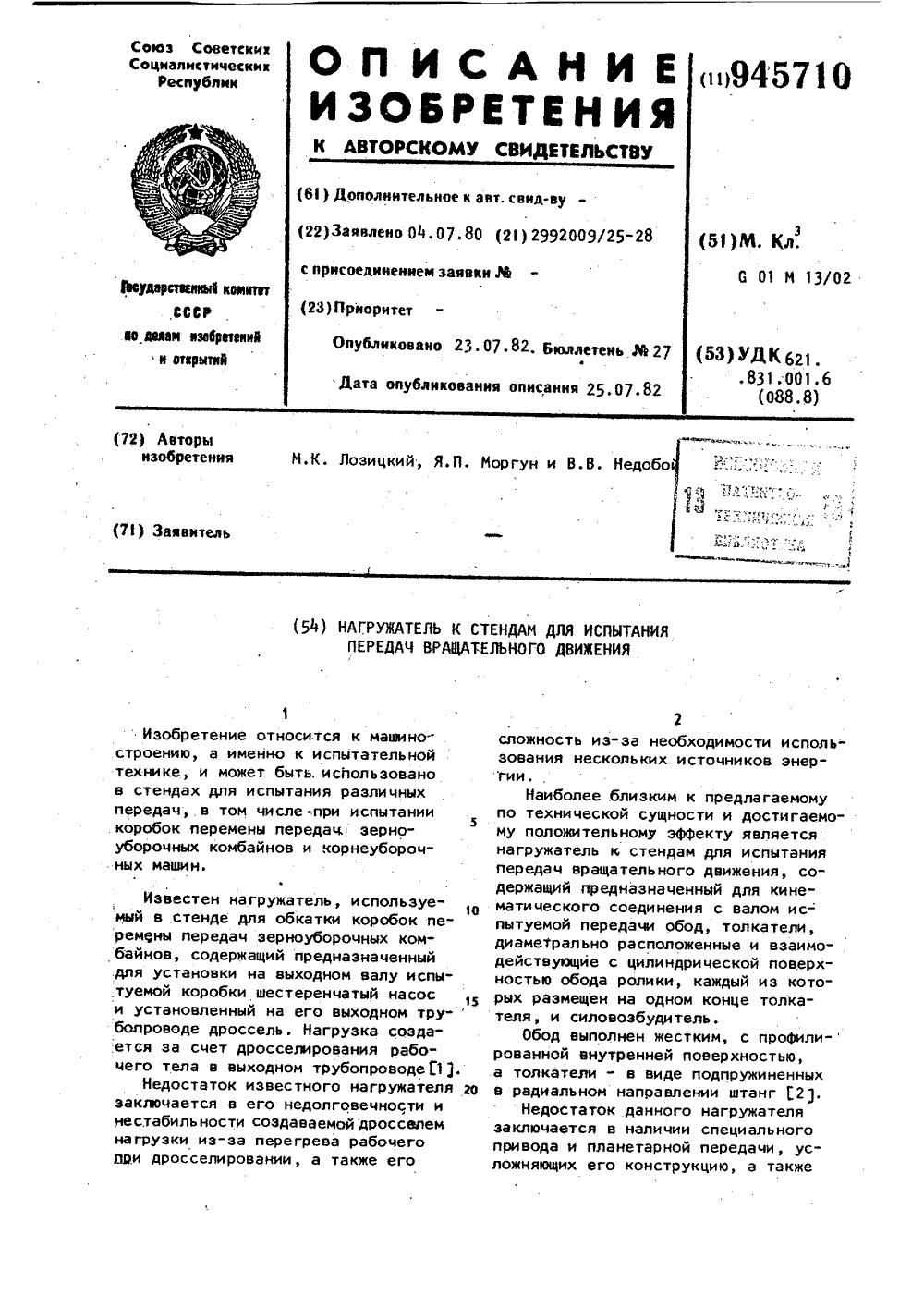

Номер патента: 945710

Опубликовано: 23.07.1982

Авторы: Лозицкий, Моргун, Недобой

МПК: G01M 13/02

Метки: вращательного, движения, испытания, нагружатель, передач, стендам

...мены передач (КПП) вращательного движения с установленным нагружателем.Стенд состоит из рамы (Не показана), на которой шарнирно установлен двигатель 1 с клиновидным шки.вом 2 и управляющий силовой цилиндр 3, а также передаточный редуктор 4 с устанавливаемой испытуемой коробкой 5 перемены передач,на которой имеется клиновидный шкив Ь с ремнем 1 и силовым цилиндром 8На выходном валу 9 передаточного редуктора 4 установлен нагружатель, содержащий стальной диск 10 с упру" гим ободом 111 и ролики 12 и 13, уста 40 новленные в подшипниках на концах двуплечих рычагов 14 .и 15, шарнирно связанных между собой и соединенных с рамой стенда. Другие концы двуплечих рычагов 14 и 15 связаны силовоэбудителем, например, силовым цилиндром 16. Все силовые...

Номер патента: 945095

Опубликовано: 23.07.1982

Авторы: Крамарев, Моргун, Сенников, Уколов, Червинская, Шубин

МПК: C03B 23/04

Метки: кварцевых, труб

...Ь =503-рд представляет собой глубину проникновениятока в материал нагревателя. При таком отношении диаметров тигля и егоцентральной трубки, толщине стенкитигля от 0,2 до 0,6 глубины проникновения тока в материал тигля иноминальной частоте тока источникапитания 4,0 - 2,4 кГц стенка тигляявляется частично прозрачной дляэлектромагнитного поля и электрическая энергия поглощается как самим тиглем, так и центральной еготрубкой, расположенной в центре блока стекла, при этом разогрев стеклаидет как с периферии блока (от стенки тигля), так и от центральнои еготрубки.Возможность регулирования частотытока источника питания минус 20; отноминальной:позволяет регулироватьсоотношение энергии, выделяемой втигле и его трубке, В результате...

Номер патента: 939423

Опубликовано: 30.06.1982

Авторы: Богодист, Коваленко, Комова, Кузниченко, Менинник, Моргун

МПК: C04B 33/24

Метки: керамическая, масса, стойких, химически

...Известный 4,73 20 4,64 0,50 10,07 25,19 ПесокПегматитГлинаКаолин 10,18 24,27 10,0 23,85 11; 73 11, 52 12, 17 51 6,60 6,36 6,25 Бой фарфоровыйШамот 22,73 10,91 9,09 22, 32 23,58 11, 32 10,57 Дунит 10,71 10,71 Глинозем Полевой шпат (щелочесодержащая. порода) Бентонит Доломит Т а б л и ц а 2 Состав Известный Предлагаемый Показатели Интервал спекания, ОС 100 100 100 Щелочестой -кость, % 79,0 74, 13 61, 46 зует кордиерит, характеризующийся низким коэффициентом термического расширения, а следовательно, повышенной термостойкостью. Кроме того, керамический материал, в состав которого входит глинозем, после обжига по составу Фаэ характеризуется скоплением частиц глинозема и сильной муллитизацией. Кристаллы муллита равномерно распределяются в...

Номер патента: 931664

Опубликовано: 30.05.1982

Авторы: Кривцов, Мареев, Моргун, Руденко

МПК: B66C 3/12

Метки: грейфер, двухканатный

...шарниров траверсы 2. Указанные звенья вместе с тягами 6, поворачивающимися вокруг шарниров верхней траверсы, сообщают плоскооопараллельное движение челюстями 1 греифера, в результате которого грейфер раскрывается.Спуск раскрытого грейфера производится на подъемном канате при ослабленномзамыкающем до тех пор, пока его челюсти не внедряются в подлежащий захвату материал на некоторую первоначальную глубину.Для заполнения опущенного на материал грейфера ослабляется подъемный канат 4, а замыкающий 5 выбирается. Происходит сближение верхней 2 и нижней 3 траверс, в результате которого звенья 7 и 8 поворачиваются относительно шарниров нижней траверсы, а тяги 6 относительно шарниров верхней траверсы в направлении черпания. Челюсти 1, захватывая...

Номер патента: 926505

Опубликовано: 07.05.1982

Авторы: Богданов, Корсеко, Леус, Марченко, Моргун

МПК: F28D 15/02

Метки: испытаний, стенд, тепловых, труб

...4 установлены на их концах, Механизм 7 изменения угла наклона труб 4 соединен с панелями 1 и снабжен электрическим приводом 8 и через него связан с автоматической системой управления и измерения рабочих характеристик тепловых труб 4. В верхней части стенда92650размещен вент юяционно-охладительный канал 9, Блок-схема автоматической сис темы управления и измерения содержит блок 10 измерительных приборов (цифровые вольтметры или электронные потен циометры, ваттметр и т, д,), блок 11 питания привода 8, электроннц-релейный блок 1 2 с блоком 1 3 питания, коммутационный блок 14, электронное реле 1 5 времени с блоком 1 6 питания, блок 1 7 10 исполнительных реле,блок 1 8 питания нагревателей 5 и связанные с ними программные терморегуляторы...

Номер патента: 926104

Опубликовано: 07.05.1982

Авторы: Бойко, Дрюк, Колесник, Кривонос, Моргун, Прохоров, Сенин

МПК: D02J 13/00

Метки: волокон, термообработки

...металлические гайки, закрепленные в пазах. Изготовление герметичной 0 камеры 1 осуществляют из трубчатой заготовки холодной закаткой сферического днища, штамповкой плоского конденсатора с использованием плоских вставок, Затем трубу заправляют, 1 используя концевую часть конденсатора как штуцер, который после заправки сплющивают и заваривают, Обладал высокой надежностЪю за счет минимума1сварных соединений, рассмотренная 20 конструкция камеры технологична в изготовлении и сборке с нагревателем и профильной пластиной. Кроме намотки на испаритель, нагреватель может быть изготовлен из стандартного резис.25 тора типа ПЭВ. После предварительной сборки с помощью винтового соединения тепловой трубы с профильной пластиной 3 и подложкой 4 и...

Номер патента: 926029

Опубликовано: 07.05.1982

Авторы: Бабич, Гермашев, Журавлев, Костюченко, Леус, Моргун, Пирогов, Фетисов, Филонов, Худик

МПК: C21D 1/02

Метки: гидротранспортирования, охлаждения, прокатных

...26 ная 2 и противоточная 3 камеры охлаждения.Концы камер охлаждения выполнены заходными коническими - прямоточная камера 2 - с внутренним конусом, противоточная камера 3 - с наружным конусом, Конусные поверхности концов камер 2 и 3 образуют сопло 1, площадь выходного сечения которого состав" ляет 0,5-3,0 площади поперечного сечения прямотсчной камеры, Камеры крепятся к корпусу форсунки 1 при помощи резьбового соединения, что позволяет осуществлять продольное перемещение, изменяя тем самым площадь выходного сечения сопла 1.Устройство работает следующим образом.Изменением зазора между концами камер охлаждения 2 и 3, входящими в корпус форсунки 1, устанавпивается46 величина площади выходного сечения сопла 1, обеспечивающая переполнение...

Номер патента: 920333

Опубликовано: 15.04.1982

Авторы: Баранецкий, Кольчак, Марченко, Михайленко, Моргун, Плетнев, Цымбаренко, Шнырев

МПК: F25B 45/00, F28D 15/02

Метки: заполнения, тепловой, теплоносителем, трубы

...2 на участке, междуконденсатором 5 и дозировочной ем,костью 1. Контроль температуры тепловой трубы 3 производится с помощью термопар 8 и регистрирующей аппаратуры 9. Для герметизации трубы33 4 формула изобретения 3 9203 3 служит пережимное устройство 10, на трубопроводе 2 установлен вентиль 11. Узел 12 уплотнения служит для подключения тепловой трубы 3.Заполнение тепловых труб теплоно- й сителем с помощью предложенного устройства производят следующим образом.Иэ доэировочной .емкости 1 вводят втрубу 3 заданное количество жидкого теплоносителя, затем включают 10 нагреватель 4, и подают в конденсатор 5 охлаждающую жидкость например воду), вентиль 11 при этом закрывают. Пар теплоносителя конденсируется на стенках...

Номер патента: 899960

Опубликовано: 23.01.1982

Авторы: Кононов, Моргун

МПК: E21C 41/06

Метки: выемки, залежей, междукамерных, мощных, рудных, целиков

...пород. В верхней части рудного массива 4, посредством взрывания заряженных торцов скважин 5 на выпускную щель 7 образуют камеру 9 в форме перевернутой усеченной пирамиды, ограниченной сверху рудной потолочиной фЗ (рудным матом) б,.снизу - горизонтальной плоскостью выпускной щели 7 и с боков наклонными стенками рудного массива 4.Для придания стенкам рудного массива в камере 9 наклона в сторону выпускной щели 7, торцы скважин 5 заряжают не на одинаковую длину. Длину заряжаемой частискважин 5 в каждом ряду увеличивают помере приближения его к выпускаемой щели 7, В дальнейшем выемку рудного массива 4 ведут под прикрытием рудного матаб, послойно сверху вниз посредством секционного взрывания глубоких скважин 5 накамеру 9. Скважины 5...
