Мельчаков

Номер патента: 1562205

Опубликовано: 07.05.1990

Авторы: Андреев, Мельчаков, Миркитанов, Морозов, Мухамедов, Рябченков

МПК: B62D 21/20

Метки: передняя, полуприцепа, рамы, часть

...Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, )К, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 Изобретение относится к машиностроению, а именно к тракторным полуприцепам.Цель изобретения - повышение дол 5г овечностиНа Фиг. изображена передняя частьрамы, вид сбоку; на Фиг,2 - то же,вид сверху,ОПередняя часть рамы тракторного полуприцепа состоит из двух лонжеронов 1, соединенных поперечиной 2. Несущие балки 3 с закрепленной на конце петлей ч крепятся через опорный уголок 5 к передней поперечине. Сверху поперечины связаны продольными опорными элементами 6 в местах продолжения несущих балок. От несущей балки 3 снизу расположены разгружаю щие балки...

Номер патента: 1546330

Опубликовано: 28.02.1990

Авторы: Андреев, Мельчаков, Рябченков, Щурин

МПК: B23K 31/00, B62D 21/00

Метки: рамы, сварное, соединение, средства, транспортного

...Ь имеют на концах отгибы кромок длиной 1 по контуру под углом 45+-5. Сварной шов 3 по обе стороны расположен от стенки поперечины и его расчетное сечение совпадает с нейтральной осью ч стенки поперечины. Передача силовых потоков в направлении от поперечины осуществляется плавно беэ резких 1) 5 В 62 Л 21/00 В 23 К 31/00(57) Изобретение относится к транспортным средствам, Цель изобретенияповышение долговечности рамы. Раматранспортного средства состоит излонжеронов 1, соединенных поперечинами, имеющих на концах отгибы кромок длиной 1 по контуру под углом45"5 . Отгибы кромок позволяют разместить сварной шов 3 на продолжениинейтральной оси 4 стенки поперечиныпо обе стороны. Обеспечивается плавная передача силовых потоков черезсварной...

Номер патента: 1362815

Опубликовано: 30.12.1987

Авторы: Костин, Лосев, Мельчаков, Фай

МПК: E21B 47/00

Метки: локатор, муфт

...и может использоватьсядля определения муфтовых соединенийколонны обсаженных или насосно-компрессорных труб, а также мест их локальных разрушений.Целью изобретения является повышение радиальной чувствительностилокатора муфт,На чертеже показана схема локатора муфт.Локатор муфт содержит встречновключенные катушки 1 и 2, генератор3 синусоидальных колебаний, потенциометр 4, дифференциальный усилитель 5, фокусирующие катушки 6 и 7,расположенные соосносимметрично навнешних торцах встречновключенных катушек 1 и 2, Внешние выводы фокусирующих катушек 6 и 7 подключены к точке соединения встречновключенных катушек 1 и 2, а внутренние - к движку потенциометра 4,Устройство работает следующим образом.При работе генератора 3 через катушки 1, 2, 6...

Номер патента: 1335398

Опубликовано: 07.09.1987

Авторы: Аксенов, Воронов, Иванов, Мельчаков, Носков, Семеновых

МПК: B23P 19/027

Метки: вал, втулка, запрессовки, распрессовки, типа

...элементыв виде пазов 14, в которых расположены выступы 11 тяг 9 и 10. Такое соединение кареток с тягами обеспечивает их параллельное последним движением и исключает выскакивание упорныхклиньев 12 из зацепления при большихрабочих нагрузках.Приводы 13 клиньев 12 обеспечивают автоматическое зацепление и расцепление кареток 8 с тягами 9 и 1 О,Кроме того, на траверсах 4 закреплены рабочие органы 15 с возможностьюих замены для захвата иэделий различных типоразмеров и ролики 1 б для облегчения движения траверсы 4 по тягам 9 и 10, причем ролики также компенсируют изгибающие и крутящие моменты, .возникающие при рабочем ходе.1Для размещения изделия на станинеслужат ложементы 17.Устройство работает следующим образом.Собираемые детали (не...

Номер патента: 1191566

Опубликовано: 15.11.1985

Авторы: Костин, Мельчаков, Фай

МПК: E21B 47/00, E21B 47/12

Метки: локатор, муфт

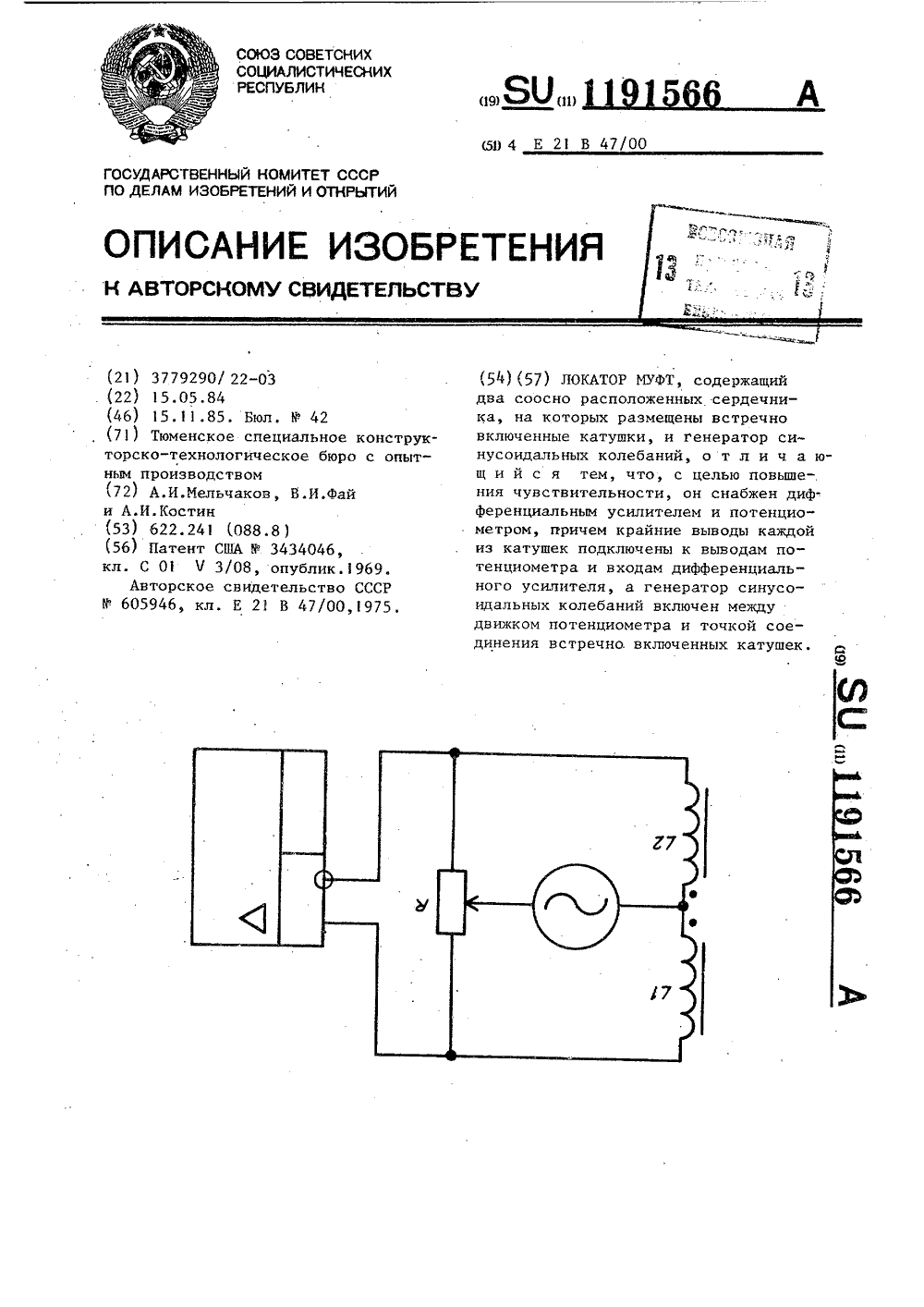

....О. Луговая редактор О.Колесникова Техред Л.Мартяшова Заказ 7130/29 Тираж .539 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Филиал ППП "Патент", г.Ухгород, ул. Проектная, 4 1 1Изобретение относится к области геофизических исследований скважин и может быть использовано для определения муфтовых соединений колонныобсаженных ипи насосно-компрессорныхтруб, а также мест их локальных разрушений.Цель изобретения - повышение чувствительности.На чертеже показана схема предла- гаемого локатора муфт.Локатор муфт содержит две встречно включенные катушки 11 и 1. 2, намотанные на двух соосно расположенных сердечниках из магнитомягкого материала, генератор синусоидальных...

Номер патента: 852695

Опубликовано: 07.08.1981

Автор: Мельчаков

МПК: B62B 3/02

Метки: складная, тележка

...поверхности грузовой 1 Оплощадки 7,Для обеспечения относительной неподвижности дополнительных телескопическихтяг 6 имеется фиксатор 11, выполненный ввиде пружинной скобы. Для взаимной фиксации грузовой площадки 7 и шарнирногосоединения дополнительных телескопическихтяг б имеется дополнительный фиксатор 12,выполненный в виде пружинной скобы, прикрепленной к нижней поверхности грузовой 20площадки 7. Для упрощения процесса складывания кронштейны 4 подпружинены относительно соответствующих стоек пружинами 13,Складная тележка работает следующим 25образом,В транспортном положении стойки 1 и 2разведены на максимальный угол, определяемый максимальной длиной телескопической тяги 5, кронштейны 4 откинуты, допол- З 0нительные тяги б расположены...

Номер патента: 437049

Опубликовано: 25.07.1974

Автор: Мельчаков

МПК: G05B 19/04

Метки: автоматический, параметров, производственных, процессов, регулятор

...управление может осуществляться на одном (любом) или обоих потенциометрах 7 и 8 в зависимости от требований эксплуатации. При автоматическом (программном) или дистанционном ручном управлении командная информация подается с программного блока управления 4. В случае программирования поддиапазона задания на входе измерительного блока в соответствии с уровнем, скоростью и знаком изменения задаваемого параметра, времени выдержки, направления наклона и номера участка, порядком переключения участков и поддиапазонов сигнала в виде импульсов с выходных триггеров 14 канала формирования выходных импульсов через схему управления 16 (состоящую из спусковой схемы 19 и триггеров 20, 21) постоянно поступает на концы всех обмоток шагового...

Номер патента: 436324

Опубликовано: 15.07.1974

Авторы: Белоцерковский, Мельчаков

МПК: G05B 11/01

Метки: автоматическое, регулирующее

...необходимости обеспечивает гальваническую развязку нагрузок 15 - 17 от входа и цепи 4 функциональной обратной связи, а такке наряду с равновесием мостов модулятора и выходного каскада знакочувствительность, высокую линейность статической характеристики и возможность изменения зоны илн порога нечувствительности и способствует введению сигналов скоростной обратной связи.При переключении переключателя 7 режимов управления в положение А сигнал отклонения параметра от задания с демодулятора 5 поступает на затворы полевых транзисторов 8 и 9 и запоминающие конденсаторы 10 и 11, заряжая их. С выходной диагонали этого моста - с истоков транзисторов 8 и 9 - сигнал подается на базы транзисторов 13 и 14 двойного моста.В качестве нагрузок могут быть...

Номер патента: 432460

Опубликовано: 15.06.1974

Автор: Мельчаков

МПК: G05B 19/04

Метки: автоматический, параметров, производственных, процессов, регулятор

...7 и 8 грубого и точного потенциометров подавителя э.д.с. - задатчика (блок преобразователя сигналов) 2. Движки потенциометров 7 и 8 соответственно связаны и перемещаются шаговыми электродвигателями 9 и 10; при этом средние точки управляющих (возбуждающих) обмоток 22 пропускают ток в соответствии с задаваемой программой на поддиапазоне подавления или задания. Командная информация в соответствии с задаваемым уровнем и скоростью изменения (или выдержкой времени участка) программируемого сигнала подавления или задания, а также команды номера участка, порядком переключения участков и поддиапазонов подавления и задания, направлением изменения скорости (подъем или снижение) и другие команды формируются в блоке программоносителя 4 и со схемы...

Номер патента: 373530

Опубликовано: 01.01.1973

Авторы: Белоцерковский, Воронков, Мельчаков

МПК: G11C 27/00

Метки: 1гкп, вссогоэная

...12 и 13. Последние подсоедине ны к выходу спусковой схемы 14, а стоковыерезисторы 15 - к источникам 1 б и 17 модулирующих сигналов. Одновременно к затворам ключей б подсоединены дополнительные выходы 18 спусковых схем 14, которые обрат ной связью включены в кольцо. Дополнитель 373530ные выходы 19 спусковых схем 14 подсоединены к схеме управления 20, выход которой подсоединен к блоку индикации 21, связанному с измерительно-компенсационной схемой или задатчиком регуляторов 9,Устройство работает следующим образом.В определенный момент времени обегающим устройством в канал измерения подключен верхний источник входного сигнала 1, Спусковая схема 14 выдает запирающий сигнал на затворы ключа 11 и запирает полевые транзисторы 12 и 13,...

Номер патента: 392460

Опубликовано: 01.01.1973

Авторы: Йсьс, Мельчаков, Страшун

МПК: G05B 19/04, G05D 23/185

Метки: библиотека

...Каждый канал программируемого задатчика и программируемый вто- О ричный задатчик может быть выполнен напотенциометре, который подключается к клеммам 10 источника питания и управляется с помощью двигателя 11 от программного блока 7 управления.5 Датчик 1, установленный на об ьект, воспринимает и замеряет сигнал, пропорциональный регулируемому параметру, который подается на вход измерительного блока 8. Последовательно с сигналом датчика на вход нз мерительного блока поступает сигнал, пропорциональньш уровню и скорости подавления и задания параметра от задатчнка 2.Сигнал снимается с движков 9 грубого и точного потенциометров. Движки потенцио 5 метров перемещаются двигателями 11, управляощие цепи которых воспринимают сигналы...

Номер патента: 316084

Опубликовано: 01.01.1971

Авторы: Мельчаков, Стен

МПК: G05D 27/02

Метки: многоточечного

...регулирующий орган.Функционально-блочная схема на чертеже поясняет также принципы работы устройства, обеспечивающего связь датчика с аналоговым выходом с аналоговыми П- и ПИ-регулирующими устройствами при условии дискретного31608 1)алсе сиги 1 л со сформулированнь.1 законом регулирования через исполнительный усили 1 е;1 ь 1 о поступает н 11 исполните.1 ьный механизм И. Выход исполн 1 г 1 ельного механизма в 5 виде усилия 16 подается на регулирующий орган, а в виде сигнала обратной связи на указатель 14 положения регулирующего органа и с него на вход регулиру 1 ощего устройства 12 для компенсации входного сигнала регулиру ющ го устройства, В принципе могут быть использованы и регуляторы с токовым импульсным выходом и релейным дискретным...

Номер патента: 302692

Опубликовано: 01.01.1971

Авторы: Добр, Иванова, Мельчаков

МПК: G05B 11/36, H03F 3/38

Метки: регулирующее

...равном нулю, и при отсутствии сигналов в цепи баз транзисторов 14 и 15 резистором 16 в нагрузке устанавливается максимально необходимый ток, затем воздушным конденсатором 22 производится разбаланс модулятора, и появляющимися сигналами в цепи баз транзисторов 5 и 6 уравновешивается небаланс баланс- ного каскада до нуля,Эти операции лучше производить прн наличии незначительной отрицательной связи в пропорциональном режиме, так как коэффициент усиления разомкнутого усилителя составляет несколько десятков тысяч и достигнуть уравновешенности балансного каскадатрудно. В этом случае выходная характеристика усилителя релейна. При подаче на вход электрических сигналов той или иной полярности па выходе регулируюгцего устройства будет...

Номер патента: 298923

Опубликовано: 01.01.1971

Авторы: Мельчаков, Стен

МПК: G05B 11/00

Метки: автоматический, регулятор, электрический

...из конденсатора 14 и. сопротивления 15. Низкоомный вход 16 усилителя б служит для ввода сигнала скоростнойобратной связи Оз, низкоомный вход 17 длясигнала ручной перестановки с потенциометра18 (при ручном управлении). Ручное управление представляет собой переключатель с 10контактами 19 - 23 и потенциометр 18, питаемый от блока питания 24 регулирующего устройства 1. Выход 25 регулирующего устройства соединен через пульт ручного управления2 с исполнительным усилителем 3. Выход исполнительного.усилителя 3 соединен с.исполнительным механизмом, который через датчик жесткой обратной связи соединен совходом указателя положения 5 (его выходсоединен со входом канала жесткой обратной 20связи регулирующего устройства),Сигнал, пропорциональный...

Номер патента: 293310

Опубликовано: 01.01.1971

Авторы: Добр, Мельчаков, Русаков

МПК: G01K 7/02, G05D 23/22, H05B 1/02 ...

Метки: иванова, л1ашницкий, лавров, свиридова, страшун

...в дополнительный экран 22. К отрицательному зажиму термопары подключен вттравнттвающттй привод 28, который подсоединен к изолированным экранам 11 и 12. Сдвоенные сопротивления в некоторых цепях представляют собой либо подгоночные, либо термокомпенсационные сопротивления,Автоматический самопишущий микровольтметр 4 или 4 слукит для измерения и записи истинного зцачеттия или отклонения от заданцого значения регулируемого параметра. По входу оп стыкуется или непосредственно с термопарами, или с блоком подавления термоэ.д.с. и термопарами, а по выходу через встроенные вторичный датчик и задатчик - с последутощими блокаъттт, например регулирутощими устройствами регуляторов.Микровольтметр представляет собой высокочувствительную следящую...

Номер патента: 278854

Опубликовано: 01.01.1970

Авторы: Воробьева, Мельчаков, Свиридова

МПК: H02P 7/62

Метки: исполнительное, устройствопозиционер, электрическое

...обратной связи. На вход блока 9 преобразователя тока, кроме несимметричного входного сигнала 10, вводятся сигнал 11 жесткой обратной связи п сигнал 12 скоростной обратной связи с датчика 13; 14 - входной блок усилителя 4, Суммирующая схема состоит цз резисторов 15, 1 б и 17.Входной сигнал блока 9 преобразователя тока подается на резистор 15, ца резистор 1 б подается сигнал 11 жесткой обратной связи. Так как резисторы 15 ц 1 б включены последовательно, а напряжения на них имеют протцвоположные полярности, то происходит вычитание сигналов, и разность цх представляет сигнал ошибки.Ввиду того, что входной сигнал блока 9 однополярный, а сигнал жесткой обратной связи, подводимый от указателя положения, - двуполярный, то для полной...
