Номер патента: 1386317

Опубликовано: 07.04.1988

Авторы: Громаков, Максимов, Ожиганов, Ольховский

МПК: B05B 15/12

Метки: камера, крупногабаритных, малярной

...закрываемыми заслонками 26 (фиг.б) с помощью механического привода (не показано).Камера работает следующим образом, Изделие 7 (фиг.1 и 2) доставляется, например, трейлером в камеру и устанавливается на технологические опоры 17, после чего выполняется очистка изделия дробеструйными установками 20, в том числе и с использованием напольного 18 и мостовых 19 манипуляторов, При этом закрыты клин- кеты 24 и открыты клинкеты 25 (фиг.З), а системой 16 вентиляции обеспечивается необходимый воздухообмен в камере. Кроме того, отсос загрязненного воздуха осуществляется из нижней зоны воздуховодами 23 и системой 3 транспортирования продуктов очистки с дробью.После завершения процесса очистки клинкетами 25 перекрываются трубы системы...

Номер патента: 1386081

Опубликовано: 07.04.1988

Авторы: Максимов, Первушин

МПК: A01D 23/02

Метки: ботвы, корнеплодов, корню, отделения

...обеспечивается опорнымкольцом 5, которое благодаря деформации криволинейной зоны пластин 4имеет достаточный диапазон движенияв разных направлениях. Формула изобретения Составитель В. Протурнов Техред Л.Сердюкова Корректор В.Бутяга Редактор Е.Панп Тираж 661 Подписное ВНИИПИ ГосуДарственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Заказ 1434/2 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к сельскохозяйственному машиностроению, вчастности к устройствам для отделения ботвы от корнеплодов на корню,используемым в машинах для уборкиморкови, свеклы и кормовых корнеплодов,Цель изобретения - повышение качества работы устройства.На чертеже...

Номер патента: 1385273

Опубликовано: 30.03.1988

Авторы: Круглов, Максимов

МПК: H03K 4/06

Метки: генератор, треугольного

...неинвертированную передачу усилителем 1 напряжения П, при этом выход ное напряжение Н ыхусилителя 1пропорционально выходному коду. И: Нных 1 (1) о 1где Я, - числовое значение кода,поступающего с выходаформирователя первогопреобразователя 6; Яо, =2ш- количество разрядов кодаМ,.Напряжение (1) поступает на вход усилителя 5, на выходе которого образуется напряжение Б , обратно пропорциональное коду(2) В, Мдьых Я р я - числовое значение кода,поступающего с выходавторого преобразователя 7;ЮНо=2 ,ш - количество разрядов кода М.Напряжение (2) поступает на вход интегратора 4, на выходе которого в интервале О-С, формируется линейно нарастаюее напряжение, прикладывающееся к первому входу компаратора 3. В момент равен,"тва мгновенного...

Номер патента: 1384802

Опубликовано: 30.03.1988

Авторы: Кадыров, Максимов, Малов, Озерова, Шарапов

МПК: F01K 17/02

Метки: открытой, подпитки, системы, теплоснабжения

...элекгроно-ионообменныйфильтр (ЭИ-фильтр) 12 и датчик 13расхода (например, расходомернаядиафрагма с дифманометром). К подпиточному трубопроводу 7 задатчиком 13расхода подключен трубопровод 14рециркуляции, который подключен кбаку-аккумулятору 2. На трубопроводе 14 рецнркуляции установлен регулирующий орган 15 регулятора 16 постоянного расхода обескислороженнойводы, связанного электрическими связями 17 и 18 с датчиками 11 и 13 давления и расхода.Установка работает следующим образом.Подпиточная вода деаэрируется вдеаэраторе 1, сливается в бак-аккумулятор 2, откуда насосами 3 подается в обратный сетевой трубопровод 4. 45Деаэратор 1 работает с постоянным.расходом воды, равном среднесуточному. При расходе подпиточной воды,равном...

Номер патента: 1384335

Опубликовано: 30.03.1988

Авторы: Быков, Клочихин, Косинский, Максимов

МПК: B02C 19/18

Метки: гидродинамического, пористых, разрушения, твердых

...значительного количества энергии, накопленной сжатой жидкостью, Предлагаемым способом можно разрушать изотропные пористые материалы, обладающие высокими прочностными характеристиками и имеющие как открытую, так и закрытую пористость. Формула изобретения Способ гидродинамического разрушения твердых пористых материалов,включающий помещение материала в контейнер, предварительно заполненныйрабочей жидкостью, повышение давления и его резкий сброс, о т л и -ч а ю щ и й с я тем, что, с цельюповьппения эффективности процесса разрушения и производительности, давление повьппают до 12-20 Кбар за время0,5-1 мин и сбрасывают до атмосферного за время не более О, 1 с, при этомв качестве рабочей жидкости используют среду, не имеющую фазового...

Номер патента: 1383147

Опубликовано: 23.03.1988

Авторы: Максимов, Папуш

МПК: G01N 11/14

Метки: реологических, характеристик

...вмонтировандатчик 18 давления.Устройство работает следующим образом, 40С помощью задатчиков 7 и 14 скорости вращения устанавливают необходимое число оборотов привода 6 наружного цилиндра и привода 13 задающегомеханизма. Платформу 15 с помощью механизма 17 подъема поднимают в крайнее верхнее положение. Исследуемыйматериал загружают в наружный цилиндр1, после чего платформу 15 перемещаютв нижнее положение, При этом камера 503 с поршнем 4 входят в полость наружного цилиндра 1 и вытесняют материалв зазор между наружным 1 и внутренним2 цилиндрами, Перемещение платформы15 осуществляется до тех пор, покаизбыточное давление в материале, контролируемое датчиком 18 давления, недостигнет заданного значения. Стабилизация давления на заданном...

Номер патента: 1382891

Опубликовано: 23.03.1988

Авторы: Акчурин, Максимов

МПК: B26D 1/14, D21G 9/00

Метки: продольной, резки, рулонных

...фиксирующийвал 2 от осевых перемещений пластины 36 (фнг,9) посредством отверстий37 на пластине (фнг.5)Предлагаемое устройство работаетследующим образом,Для резки рулона вал рулонный сконусами 11 снимают с кронштейнов 10,сместив фиксирующую пластину 36 до совпадения больших отверстий 37 ее с головками штифтов 35, вытаскивают намоточныйвал из пазов стоек 6, а держатель ножейподнимают и фиксируют в верхнем положении отдельно или совместно с намоточным валом 2 (если станина снабженамеханизмом подъема, в этом случаенамоточный вал с машины можно не снимать). Выбив из втулки 38 рулонапробки деревянные (фиг.10), снимают с рулонного вала один конус 11 нвставляют вал во втулку рулона 38,затем одевают конус на вал,. выставляяпри этом вал в...

Номер патента: 1379946

Опубликовано: 07.03.1988

Авторы: Арефьев, Максимов, Попов

МПК: H05B 6/20

Метки: индукционная, канальная, печь

...3 участки с цилиндрическими камерами 6 расположены н боковых каналах при подключении индукторов 4 к источнику питания с углом сдвига фаз меньшим 90 (фиг7).Печь работает следующим образом.При включении индуктора 4 ток,45 ицдуцируемый в канале 3, разделяется,проходя через цилиндрические камеры 6. На распределение тока в цилиндрических камерах оказывают влияние эффект близости и понерхностный эффект.50Под действием поверхностного эффекта ток распределяется по внешним стенкам камер под действием эффекта близости, Ток распределяется по наиболее удаленным друг от друга частям .камер. При одновременном их проявлении происходит перераспределение тока по сечению камеры. За счет вэаимодейтствия тока одной камеры с магнитным полем тока другой...

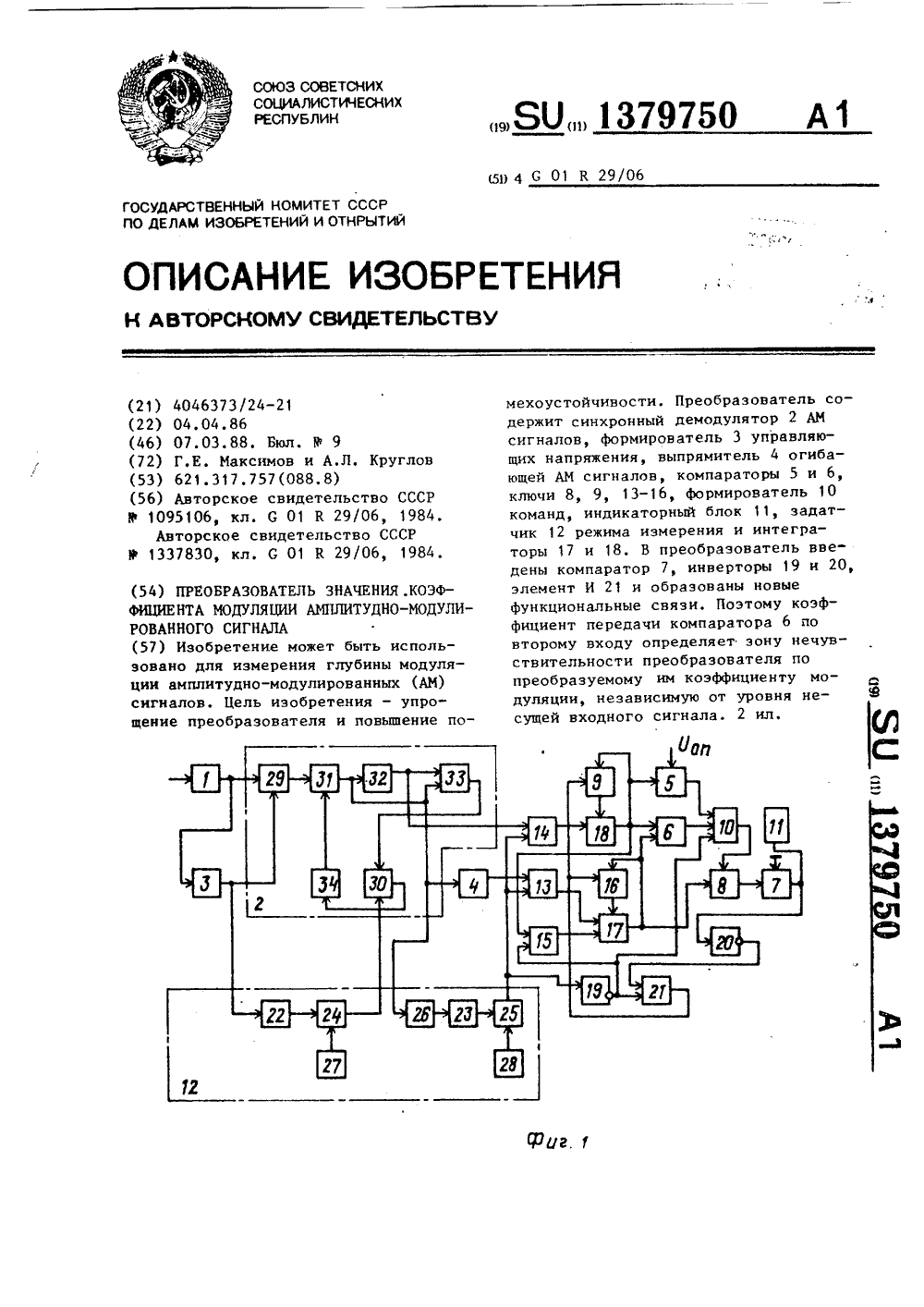

Номер патента: 1379750

Опубликовано: 07.03.1988

Авторы: Круглов, Максимов

МПК: G01R 29/06

Метки: амплитудно, значения, коэффициента, модулированного, модуляции, сигнала

...3, К, - коэффи 1циент передачи усилителя 1. На выходе формирователя 3 образуются прямоугольные импульсы частоты м с фронтами, соответствующими моментам перехода через ноль напряжения несущей частоты (фиг. 2.2), поступающиена второй (управляющий) вход демодулятора 2 и на вход делителя 22 частоты задатчика 12. В результате поразрядного сравнения выходного сигна-,ла делителя 22 частоты с кодом формирователя 27 на выходе дешифратора24 образуются прямоугольные импульсыЧ, = К,К (шЧз 1 пЯ С + Ч), (3) где К - коэффициент передачи тракьта: вход ключа 29 - выходинтегратора 32.Одновременно с низкочастотной фильтрацией на выходе интегратора 31 образуется первая производная сигнала (3), т.е. (фиг. 2.5) Ч (й) = К,К К тЧсозйс,(4) где К -...

Номер патента: 1379347

Опубликовано: 07.03.1988

Авторы: Максимов, Султанов

МПК: D01B 1/08

Метки: джина, камера, пильного, рабочая

...в проеме окна 4 установлена дополнительная колосниковая решетка 6 таким образом, что ее межколосциковые зазоры расположены напротив пил 7 пильного цилиндра, а заслонка 5 выполнена в виде гребецки с расположением ее зубьев в межколосциксвых зазорах дополнительной решетки Ь.Хлопок-сырец иэ питателя джина поступает в рабочую камеру, где образуется сырцовый валик, Пила 7, взаимо 35 действуя с сырцовым валиком, производит отрыв волокон от семян в зоне выхода пил эа колосниковую решетку 2. Выделение семян производится в зоне семенной гребенки 3, т.ев зоне 40 подхода новой массы хлопка-сырца к пилам. Нс все оголенные семена выделяются в этой части сырцового валика, так как оци заслоняются холстом вновь поступившего хлопка-сырца и...

Номер патента: 1379302

Опубликовано: 07.03.1988

Авторы: Войтенко, Козубовский, Комлев, Логанов, Максимов, Синицын, Скрипчук

МПК: C09K 7/00

Метки: бурового, раствора, реагент

...кислоты иоксикислоты 45-46 25Жирные кислоты 23-25Неомыляемые 19-30Талловый пек имеет следующую характеристику: кислотное число 30- 35 мг КОН на 1 г и число омыления 30 80-100 мг КОН на 1 г.Гидролизный лигнин используется в виде порошка с диаметром частиц 0,30 мм.В табл. 1 приведены данные, иллюстрирующие влияние количественного содержания ингредиентов реагента на его свойства и показатель водо- отдачи бурового раствора.В табл. 2 приведены данные, иллю стрирующие влияние реагентов на технологические свойства бурового раствора,П р и м е р 1. Опыты проводят в лабораторных условиях. Используют аппарат с якорной мешалкой. К 50 г (1 мас.ч.) таллового пека добавляют 5 г (0,1 мас.ч.) порошка гидролизного лигнина и 4 г (0,08...

Номер патента: 1379115

Опубликовано: 07.03.1988

Автор: Максимов

МПК: B28B 3/00

Метки: прессования, строительных

...заполнителя, выполненный в виде сетки 4, установленной посредством гидродомкратов 5 ца плите 2 с возможностью вертикльцых переме(цений относительно плиты.Устройство для прессования строительных изделий работает следующим образом.В форму 1 устанавливают плоский арматурный каркас ца границе между нижним и средним слоем, затем укладывается весь объем цементно-песчаного раствора с осадкой конуса 12 - -16 см, необходимого для выполнения за(цитцых ц среднего теплоизоляционных слоев При этом плита 2 вместе с сеткой 4 находится вне формы 1 и не препятствует установке каркаса и укладке раствора. После укладки раствора сетку 4 с помзщьк) гидродомкратов 5 совмещают с плитой 2. Гдиту 2 перемешан)т приводом 3 и выравнивают повсрхость раствора....

Номер патента: 1378825

Опубликовано: 07.03.1988

Авторы: Аминев, Ахмалетдинов, Балашев, Максимов, Минигазимов, Никогосян

МПК: A61F 7/00, A61N 2/00

Метки: остеосинтеза, штифт

...фиг.1 изображен предлагаемый штифт; нв фиг,2 - разрез А-А на фнг.1.Штифт 1 содержит воздействующую часть, выполненную в виде набора спиц 2 из ферромагнитного материала, размещенных продольно в биоинертной пластмассе, изолированных одна от другой и расположенных в теле штифта по центральной окружности с диаметром д р. Штифт имеет эасотренный конец 3 и окно 4 для экстрактора, размещенное на другом конце. Диаметр центральной окружности Йр, диаметр спицы д, и число спиц п связаны со- отношениями й 0,5 Р;Рп41 спгде Р - диаметр штифта.При использовании штифта предлагаемой конструкции осуществляются стимуляции магнитным полем УВЧ и одновременное тепловое воздействие эа счет разогрева штифта на несколько градусов. Это обеспечивает локальный...

Номер патента: 1378047

Опубликовано: 28.02.1988

Авторы: Заболотный, Максимов, Петричкович

МПК: H03K 19/00

Метки: логическое

...3 и4 соединены с тактовой шиной 8, стокфиксирующего МДП-транзистора 9 соединен со стоком соответствующего емунагруэочного МДП-транзистора 3, азатвор соединен с выходом инвертора 402, к входу которого подключен стокданного фиксирующего МДП-транзистора9, затвор транзистора ключевого элемента 10 подключен к выходу формирователя тактовых импульсов 11, входкоторого подключен к тактовой шине 8,сток транзистора ключевого элемента1 О соединен с истоками фиксирующихМДП-транзисторов 9, а исток - с шинойпитания 5, исток отключающего МДПтранзистора 4 соединен с общей шиной 6,Устройство работает следующим образом.На шину 8 поступает тактирующий сигнал. При "0" на шине 8 устройство находится в режиме настройки ключе-; вых схем 1). При "1" на шине...

Номер патента: 1378046

Опубликовано: 28.02.1988

Авторы: Заболотный, Максимов, Петричкович

МПК: H03K 17/78

Метки: переключения, светодиодов

...включенного между точками соединения разноименных полю сов светодиодов.На фиг. приведена принципиальная схема устройства, переключения све-с тодиодов; на фиг,2 - пример конкретной реализации устройства при ис 25 пользовании в элементе задержки КИДП инверторов.Устройство содержит первый 1 и второй 2 светодиоды, элемент задержки 3, выполненный в виде цепочки по следовательно включенных инверторов 4. Разноименные полюса светодиодов объединены и подключены к входу и выходу элемента задержки 3. Управляющая клемма 5 устройства подключена к 35 входу элемента задержки 3. Инверторы 4 включены между шиной питания б и общей шиной 7 устройства.Устройство переключения светодиодов работает следующим образом, 40Пусть элемент задержки...

Номер патента: 1376166

Опубликовано: 23.02.1988

Авторы: Максимов, Патуроев, Петросян, Соловьев

МПК: H02G 15/18

Метки: кабелей, соединения, электрических

...концов 2 соединяемых электрических кабелей 3 с помощью гильз 5 и пропайки их размещают в корпус 1 с находящейся в нейполиэтиленовой оболочкой 7. Затемоболочку 7 заполняют смесью сухихкомпонентов полимербетона. Сухуюсмесь приготовляют заблаговременнов условиях мастерских, в состав которого входят следующие компоненты: 10андезитовая или диабазовая мука,порошкообразный полистирол, перекисьбензиола, кварцевый песок, гранитныйщебень, тщательно перемешанные междусобой. На месте монтажа после укладки сухой смеси с уплотнением (например, штыкованием или встряхиванием)ее пропитывают жидким компонентомполимербетона, состоящим из предва- .рительно смешанного мономера метил-.метакрилата с диметиланилином, причем пропитку жидким компонентом...

Номер патента: 1375846

Опубликовано: 23.02.1988

Авторы: Балюк, Максимов, Маляров, Меньшенин, Страдомский, Трофимов

МПК: F02F 1/06

Метки: внутреннего, воздушного, головка, двигателя, охлаждения, сгорания, цилиндра

...13 выпускного канала 5. Канал 10 охлаждения образован приливом 6 с ребром 8 жесткости и боковой поверхностью прилива 14 впускного канала 4. Ребра 3 охлаждения в каналах 9 и 10 размещены перпендикулярно основанию 1. Канал 9 охлаждения снабжен ускорителем потока воздуха, выполненным в вида кожуха, боковая часть 15 которого изолирует друг .от друга каналы 9 и 10 охлаждения, а верхняя часть 16 кожуха охватывает вершины ребер 3 охлаждения и образует конфузор на входном участке 11 и диффуэор на участке 12, т,е. поперечное сечение канала 9 от его начала до прилива 6 уменьшается, я от последнего к выходу учяс.ка 12 увеличивается. Канал 10 охлаждения сообщается посредством щели 17 с боковыми каналами 2 охлаждения. Торец расположенного...

Номер патента: 1375731

Опубликовано: 23.02.1988

Авторы: Гусев, Кайтмазов, Максимов, Поставнин, Трубецкой

МПК: E02B 15/04

Метки: жидкости, загрязнений, плавающих, поверхности

...плавает в жидкости 14, на поверхности которой находится продукт 15 сбора. Кронштейн6 снабжен шкалой 16.Устройство работает следующим образом.Устройство опускают в водоем илиемкость, заполненную жидкостью 14,на поверхности которой плавает какойлибо продукт 15 сбора с положительной плавучестью, например нефть, масло, бензин и т,п. По шкале 13 запол Оняют балластные камеры 8 до уровняплавучестй в продукте с помощью каналов 9 и 10 и начинают отсос продукта сбора. Поплавки 4 регулируют наположительную плавучесть продукта 15 45сбора шкалой 16 на кронштейнах 6 спомощью винтов. Продукт 15 сбора,переливаясь через окна 3, попадает в воронку 1 и всасывается в шланг 2 насосом (не показан). Отсос производят до тех пор, пока на поверхности...

Номер патента: 1375391

Опубликовано: 23.02.1988

Авторы: Болотинский, Высоцкий, Гедгафов, Коваленкер, Космачев, Максимов, Привалов, Черных, Яйленко

МПК: B21D 37/16, B21D 51/00

Метки: заготовок, металлических, полых, ступенчатых, трубных

...случае зависят от конкретных условий производства, определяютих экспериментально. При штамповке наГКМ д 1." и д 1; не превышают 60 С.Торцовый участок 1 нагревают на более высокую температуру 1" чем участок 10 15 45 11. Нижняя граница температуры нагрева торцового участка определяется соотношением Кб между сопротивлением деформированию металла на переходном и торцовом участках заготовки к началу обжима. Это соотношение должно быть не менее 1,3. Иначе из-за охлаждения и повышения сопротивления деформированию торцового участка в процессе обжима раньше, чем зона действия напряжений изгиба дойдет до среднего участка 111 и начнется раздача, происходит его осадка. Осадка сопровождается образованием складки между матрицей и...

Номер патента: 1373562

Опубликовано: 15.02.1988

Авторы: Бредихин, Максимов, Шмырев

МПК: B25J 11/00

Метки: промышленный, робот

...5, выполненными с возможностью загрузки детдлеи 6 в рабочие позиции 7. Перегружатель 8 устдцовлсн на механической руке ц выполнен в виде многопозиционцого цоворотноделительного устройства 9 с дисковой кассетой 10, рд:5 мсцсснной на поворотной части пгворотцо.делительцого устройства, и снабжен приводом по:ь,ма причем ось цоворогд колонны 2 сооснс оси поворота повороти-делитсльцого устройства 9 с кдссс той 1 О. 11 ромышленцый робот работает следующим образом.110:51 вс 1)нсции т.хнологическо 0 цикла обработки летали 6 нд одной из рабочих изиций 7 механическая рука 3 извлекает деталь из рдбочсй позиции 7 и устанавливает ее над нустой ячейкой кассеты О. Кассета 10 церемешдется вверх к детали 6 с помоцьк цриво,и ндьсма. При этих;седгц( 6...

Номер патента: 1372104

Опубликовано: 07.02.1988

Авторы: Гаев, Максимов, Федоренко

МПК: F01D 25/16, F04D 29/04, F16J 15/34 ...

Метки: опорно-уплотнительный, турбомашины, узел

...уплотнительные кольца 21, стопорное разрезное кольцо 22 и штифт 23, фиксирующий плавающее кольцо от проворота.Опорно-уплотнительный узел работает следующим образом.Уплотняющая жидкость поступает в полость 2, откуда через отверстия 10 во втулке 9 поступает в полость 13. Дополнительное кольцо 11 направляет весь поток жидкости через радиальные 17, осевые 16 и радиальные 18 отверное давление за счет торможения жидкости, что уменьшает вероятность прорыва газа из уплотняемой камеры 19.Далее жидкость течет в двух направлениях. Большая часть жидкости попадает в полость 12, а меньшая часть уулотняющей жидкости проходит черезрадиальный рабочий зазор 3 между валом и уплотнительным плавающим кольцом и сливается в уплотняемую камеру19. Так как...

Номер патента: 1371989

Опубликовано: 07.02.1988

Авторы: Гордиенко, Лавренчук, Макаров, Максимов, Щеголевский

МПК: C25C 3/10

Метки: алюминиевых, демонтажа, футеровки, электролизеров

...8 выполнены по криволинейной образующей, поэтому при перемещении ковша угол атаки П материала при внедрении в него ковша невелик и стремится к нулю. Поэтому при соскребании все выступы и неровности в массиве еще не отбитой футеровки не мешают, а легко сбиваются и сглаживаются. Форма выполнения ковша с нижними скребковыми стенками 8, которые закреплены под углом р, меньшим 90 к захватным губкам 9, обеспечивает расположение кромок ковша не по прямой линии, а под углом один к другой, что снижает вероятность застревания ковша при работе. Закругления стенок 8 по периферии также направлены на то, чтобы уменьшить усилие внедрения в массив и тем самым улучшить качество соскребания отбитой футеровки по неотбитому еще массиву с меньшим...

Номер патента: 1370775

Опубликовано: 30.01.1988

Авторы: Заболотный, Максимов, Петричкович

МПК: H03K 17/78

Метки: светодиодами

...3 р-типа закрыт, а МДП-транзистор 4 и-типа открыт. При этом второй светодиод 2 открыт в прямом направлении и находится в состоянии излучения. Ток протекает от положительной шины 9 пи тания через транзистор 6 К-МДП-инвертора 5, светодиод 2 и МДП-транзистор 4 п-типа.При подаче управляющего сигнала высокого уровня на управляющую шину 8 транзистор 6 К-МДП-инвертора 5 начинает закрываться, а транзистор открываться. Напряжение на выходе КМДП инвертора 5 также уменьшается. Это напряжение одновременно подается и на затворы МДП-транзисторов 3 и 4 и в общую точку соединения светодиодов 1 и 2, которые закрываются (не излучают), поскольку большая часть напряжения на каждой из цепочек светодиод - МДП-транзистор падает на МДП-...

Номер патента: 1370618

Опубликовано: 30.01.1988

Автор: Максимов

МПК: G01R 29/02

Метки: амплитудно, значения, код, коэффициента, модулированного, модуляции, сигнала, цифровой

...иэ него огибающей частоты Г завлючаются в его двукратном интегрировании на каждом периоде дисвретиэации Т интеграторами 22 и 23 и напряФкения обратной связи, поступающего 40 с выхода дифференциального усилителя 24 через ключ 21 и запоминающий блок 25 на второй вход интегратора 22.В результате на выходе интегратора 23 образуется напряжение, содержа щее огибающую входного АМ сигнала и постоянную составляющую, пропорциональную уровню несущей (фиг.2 г) С = пТ,В результате на выходе синхронного выпрямителя 4 образуется сигнал (фиг.2 ж)О (С)= НК,К,К аН созй с 1 (7) причем О (с)гО при ср=О; О (с) с 0 при = Т.Напряжение (7) поступает на первые входы вомпараторов 6 и 8, а напряжение (3) - на первый вход вомпаратора 7. Напряжения (3) и (7)...

Номер патента: 1370315

Опубликовано: 30.01.1988

Авторы: Ермаков, Киселев, Максимов, Миронов, Пащенко, Попов, Файбисович

МПК: F04D 29/10, F16J 15/34

Метки: вала, торцовое, уплотнение

...валов.5Цель изобретения - увеличение долговечности путем предотвращения засорения радиальных каналов и смазочных канавок.На фиг. 1 показан уплотнительный 1 О диск со смазочными канавками и каналами; на фиг. 2 - уплотнительный диск с выступами.Торцовое уплотнение вала содержит спаренные подпружиненные уплотнитель ные диски 1 и 2 на поверхности одного из которых выполнены концентричные смазочные канавки 3 (фиг.1) и радиальные каналы 4, расположенные в шахматном порядке по радиусу диска 1, 20 На поверхности другого уплотнительного диска 2 (фиг.2) выполнены выступы 5 в виде элементов окружностей, радиусы которых равны радиусам концентричных смазочных канавок 3.25Уплотнение работает следующим образом.Уплотцяемая жидкость перетекает...

Номер патента: 1370255

Опубликовано: 30.01.1988

Авторы: Автушко, Максимов, Малиновская, Никуличев

МПК: E21D 21/00

Метки: анкер

...и остальной его частью, а также камера 12 для смешивания компонентов состава с каналами, одни из которых (входные каналы 13) со 35 общены с углублениями 7 отделений баллона 2, а другие (выходные каналы 14) - с заполняемой полостью шпура. Ниже каналов 14 установлен герметизатор 15 с упругой внешней часобленный продольный канал 11 длявыравнивания избыточного давлениямежду заполняемой полостью шпура иостальной его частью. При ударе одонную часть шпура углубления 7 прокалываются упорами 8. Под давлениемкомпоненты 5 и 6 выходят через каналы 13, перемешиваются в камере12 и через каналы 14 поступают в закрепляемую часть шнура. 3 ил. 2стью и упругие пластинчатые фиксаторы 16 анкерного стержня.Установку анкерной крепи осущест. ,вляют...

Номер патента: 1369765

Опубликовано: 30.01.1988

Авторы: Глебов, Додик, Коломойский, Максимов, Назаров, Нуракишев, Портретный, Штейман

МПК: B01D 45/12

Метки: каплеуловитель, центробежный

...с показанием датчикарасхода 12, 2 ил,ную газонепроницаемой перегородкой9, кожухом 1 и жалюэийной решеткой 5.Данное обстоятельство способствует увеличению радиальной составляющей скорости движения капли, т.е,благоприятствует сепарации капель,Концентрированная гаэоводяная смесь,проходя между криволинейными лопатками 6, подвергается воздействиюсобственного поля центробежных силжалюзийной решетки 5Так как радиус кривизны лопаток 6 очень мал,то возникающие в межлопаточном пространстве центробежные силы, направленные в сторону вогнутой лопатки,довольно велики,Накладываюшееся на вращательноедвижение капли их относительное движение в межлопаточном пространствеспособствует существенному увеличению кориолисовой силы, действующейна каплю и также...

Номер патента: 1368491

Опубликовано: 23.01.1988

Авторы: Максимов, Рейцман

МПК: F04C 19/00

Метки: жидкостно-кольцевая

...корпуса 1 со стороны,противоположной окну 2 всасывания,выполнено углубление 10, расположенное в радиальном направлении межцувтулкой 7 и внешней кромкой окна 2всасывания и с возможностью сообщения внутренней полости ступиць" 5 срабочей камерой, а в окружном - меж 1 ду сечениями, соответствующими началу и концу всасывания, при этомвтулка 7 выполнена с переменным наружным радиусом, наименьшая величинакоторого расположена в области окна2 всасывания.Жидкостно-кольцевая машина рабо, тает следующим образом,При вращении рабочего колеса 4жидкость отбрасывается лопатками 6к корпусу 1 и образует жидкостноекольцо. На стороне всасывания кольцо отходит от ступицы 5 и происходит всасывание газа через окно 2.На стороне сжатия и нагнетания жидкостное...

Номер патента: 1368430

Опубликовано: 23.01.1988

Авторы: Максимов, Сайфуллин

МПК: E21B 47/02

Метки: действия, инклинометр, однократного

...установлен с возможностью перемещения шток5, один конец которого подпружинен спомощью пружины 13 относительно корпуса 12 гидроблока и размещен с возможностью взаимодействия чашечкой 14с чувствительными элементами измерительного блока, Другой конец штока5 имеет поршень 15 с перепускным клапаном 16, который устроен так, чтопереток жидкости их полости А в полость Б происходит быстро, а обратнозамедленно. Корпус 12 гидроблокажестко связан с арретирующим стержнем 17, на конце которого размещенупорный бурт 18. С помощью пружины19 корпус 12 гидроблока подпружиненотносительно рычагов фиксатора 20. 30 2Инклинометр работает следующим образом.В исходном состоянии (фиг. 1) арретирующий узел взведен, Пружины 13 и 19 находятся в сжатом...

Номер патента: 1368064

Опубликовано: 23.01.1988

Автор: Максимов

МПК: B21D 7/02

Метки: трубогиб

...фиксации, хомут для фиксации трубна шаблоне, гибочный элемент, устаЗ 0 новленный в П-образной скобе с вчкояткой и соединительный палец длякрепления П-образной скобы на шаблоне и имеющий ряд отверстий для крепления хомута, о т л и ч а ю щ и йс я тем, что, с целью расширениятехнологических возможностей за счетобеспечения гибов в разных плоскостях и в труднодоступных местах, державка выполнена с квадратным попереч ным сечением и с рядами дополнительных сквозных отверстий на гранях,шаблон и державка выполнены в видецельной детали, ряд отверстий длякрепления хомута размещен вдоль ра бочей поверхности шаблона, а соединительный палец выполнен съемным и сцентральным отверстием для фиксациишаблона. 2. Трубогиб по п, 1, о т л и - ч а ю щ и й с я...
