Минигазимов

Номер патента: 1792467

Опубликовано: 30.01.1993

Авторы: Логиновский, Медингер, Минигазимов

МПК: E02B 15/04

Метки: воды, исследования, нефти, поверхности, сбора, стенд, устройства, характеристик

...ледяного 10покрова,На фиг. 1 представлено поперечное сечение желоба; на фиг, 2 - изображен желобв плане,Стенд снабжен желобом 1, по которому 15перекачивается вода 2 с пленкой нефтепродукта 3. На бортах желоба винтами 4 закреплены планки 5 с пазами 6, шарнирами7 соединенные с коллекторами 8, сообщающимися с сосудом Дюара 9, заполненным 20жидким азотом 10, поступающим через вентиль 11, трубопроводы 12, 13 и через щели14 на поверхность воды, образуя ледянойпокров 15.Работает стенд следующим образом. 25Вода 2 с пленкой нефтепродукта 3 перемещается по желобу 1. Открывается вентильь 11, и жидкий азот 10 по трубопроводам12, 13 поступает на поверхность водонефтяного потока, 30При расширении азота резко снижаетеятемпература, в результате на...

Номер патента: 1605154

Опубликовано: 07.11.1990

Авторы: Идрисов, Логиновский, Минигазимов

МПК: E02B 15/04, G01M 17/02

Метки: исследования, нефти, сбора, стенд, устройства, характеристик

...действия системыдвойного потока рециркуляции приводом 16, через шестеренчатую передачу 15, гайка 14 получает вращение.Винт перемещается до совпадениястрелки 12 с крайним правым положением на шкале индикатора 13 скоростейпотока. Клапанная заслонка 10 соответственно перемещается в правоекрайнее положение регулятора 9 потока, перекрывая проходное сечение патрубка 6 и открывая проходное отверстие нагнетательной линии 17,Производится рециркуляционная перекачка воды из приемной емкости 3 поприемному патрубку 4, через насос 5,развилку 8, нагнетательную линию 17в напорную емкость 1, откуда по желобу 2 - в приемную емкость 3,После, проверки действия рециркуляционной системы контрольно-измерительным прибором (КИП),выбираемымв соответствии с...

Номер патента: 1550106

Опубликовано: 15.03.1990

Авторы: Байков, Гарифуллин, Минигазимов

МПК: E21B 43/22

Метки: изменения, нефтяного, пласта, проницаемости

...Результатыпредставлены в табл.3.Как видно из приведенных результатов, при использовании способа изме"нения проницаемости нефтяного пластапроницаемость породь: увеличилась на27,04. В то же время Фильтрация безоторочки подкисленной воды по известному способу снижает проницаемостьна 38,7 в случае использования добавки А 1 С 1, 5 1550При размере оторочки воды 0,5 объема порового пространства не достигается максимальная водопроницаемостьпо подкисленной воде (0,0330 мкм 2,при максимальной 0,0342 мкм 2), а припоследующей закачке с оксихлоридомалюминия происходит снижение водопро"ницаемости на 21,2 Ф в результате закупорки пор осадком гидроокиси алюминия. При размере оторочки 0,8 объемапорового пространства, хотя и ростигается...

Номер патента: 1467079

Опубликовано: 23.03.1989

Авторы: Люшин, Минигазимов, Минин, Нуриахметова, Шангареева

МПК: C10G 33/04

Метки: железои, нефтей, подготовки, сероводородсодержащих, совместной

...переливают вОтстойник Лысенко и пробу проверяютйа отстой при 25 С через 15, 30 и60 мин. Лля каждого случая проводятТри параллельных измерения.Усредненные результаты по отстоюЬоды приведены в табл.1.Из табл.1 следует, что добавкаИнкредола" в количестве 160 г/т вжелезосодержащую обводненную нефтьПеред ее смешением с сероводородсодержащей обводпенной пефтью предотВращает возможность образования суль фида железа, вследствие чего при добавке реагента-деэмульгатора и темоПературе 25 С наблюдается предварительный отстой воды от 87,6 до98 об,й.40На основании лабораторных испытаНий установлено, что увеличение дозировки "Инкредола" до 180 г/т неприводит к улучшению качества нефти.Затем в смесь разносортных нефтей,"5после предварительного...

Номер патента: 1432067

Опубликовано: 23.10.1988

Авторы: Антонова, Белоногова, Леплянин, Минигазимов, Пуртова, Толстиков, Хисаева

МПК: C02F 1/56, C08F 212/08, C08F 222/06 ...

Метки: полимерного, флокулянта

...в количестве от 0,25 до 100 мг/л, Перемешивают при этой скорости 2 мин, затемснижают скорость вращения мешалки до30 об/мин и перемешивают еще 5 минМешалку выключают, лопасти мешалкиподнимают из стаканов и наблюдаютза хлопьеобразованием, записываячерез какое время произошло практически осаждение осадка. Снимают показания мутномера (через 15, 30, 45,60 мин). Из каждого стакана с определенной высоты столба жидкости отбирают поршневои пипеткой 25 мл исследуемой воды. Эту жидкость сливают впронумерованные стаканчики.В кюветы наливают исследуемуюи дистиллированную воду, снимаютпоказания мутномера.Кроме того, контролируют концентрацию нефти и механических примесей.Эффективность очистки определяютна нефтепромысловых водах, которыесодержат, мг/л:...

Номер патента: 1414859

Опубликовано: 07.08.1988

Авторы: Минигазимов, Минин, Нуриахметова

МПК: C10G 33/04

Метки: железои, нефтей, подготовки, сероводородсодержащих, совместной

...выделившейся воды, Длякаждого случая проводят три параллельных измерения.Усредненные результаты приведенын табл, 2,40П р и м е р 3 (сравнительный).Совместному обезвоживанию подвергаютдевонскую железосодержащую нефть с35 об.% воды) йефть и турнейскую серово"дородсодержащую с 45 об,% воды) нефть45тех же месторождений по известному способу для сравнения. Обезвоживание проводят по примеру 1, но в качестве хелатообразующего агента используют1 2-оксипропилен,3-диамино-И,И -диуксусной-М,М -диметиленфосфоновой кислотыРезультаты приведены в табл. 3,Из табл. 3 следует, что добавка2-ок сипропилен, З-диамино-М, И -диуксусной-И,М -диметиленфосфононой кислоты в количестве 180 г/т железо- содержащую обводненную нефть перед ее смешением с...

Номер патента: 1411291

Опубликовано: 23.07.1988

Авторы: Гершанов, Джемилов, Минигазимов, Фадеева, Фахретдинов, Хисаева

МПК: C02F 1/54

Метки: веществ, взвешенных, вод, нефтепродуктов, сточных

...очистки сточных вод от нефтепродуктов и взвешенных веществ и может быть использовано в нефтехимической прошсленности.Целью изобретения является повыщеие степени очистки от нефтепродуктоввзвеспенных веществ и обеспечениеоэможности очистки от соединений 1 ссселеэа.П р и м е р. Сточную воду с содер 1 канием нефтепродуктов 860 мг/л, взве 1 ссеннвсх веществ 200 мг/л и соединений сселеза 120 мг/л обрабатывают при пе" емешивании различными дозами тетраетилметилендиамина. Через 1-2 минводу вводят флокулянт - полимер на снове изопропилового и этилового фиров ВАв количестве 1 мг/л, Че" еэ 2-3 мин перемешивание прекращают, оду отстаивают в течение 1 ч, отдеяют осадок и определяют качество поченной воды. зы сернокислого алюминия и далее проводят...

Номер патента: 1378825

Опубликовано: 07.03.1988

Авторы: Аминев, Ахмалетдинов, Балашев, Максимов, Минигазимов, Никогосян

МПК: A61F 7/00, A61N 2/00

Метки: остеосинтеза, штифт

...фиг.1 изображен предлагаемый штифт; нв фиг,2 - разрез А-А на фнг.1.Штифт 1 содержит воздействующую часть, выполненную в виде набора спиц 2 из ферромагнитного материала, размещенных продольно в биоинертной пластмассе, изолированных одна от другой и расположенных в теле штифта по центральной окружности с диаметром д р. Штифт имеет эасотренный конец 3 и окно 4 для экстрактора, размещенное на другом конце. Диаметр центральной окружности Йр, диаметр спицы д, и число спиц п связаны со- отношениями й 0,5 Р;Рп41 спгде Р - диаметр штифта.При использовании штифта предлагаемой конструкции осуществляются стимуляции магнитным полем УВЧ и одновременное тепловое воздействие эа счет разогрева штифта на несколько градусов. Это обеспечивает локальный...

Номер патента: 1342513

Опубликовано: 07.10.1987

Авторы: Аминев, Ахмалетдинов, Балашев, Гащенко, Гурьев, Максимов, Минигазимов, Никогосян, Тургунов

МПК: A61N 1/42

Метки: остеогенеза, репаративного, стимуляции

...напряженности вокруг . 20 перелома и оси конечности. При этом в массе штифта 5 магнитные поля от катушек 1 и 2 взаимно разноименны по направлению и вне штифта взаимокомпенсируются, не оказывая существенного влияния на окружающие органы и ткани.Концы обмоток катушек 1 и 2 соответственно соединяются друг с другом и подключаются (фиг.2) к регулируемо- З 0 му генератору 6 тока УВЧ, обеспечивающему показанные для процедуры параметры тока в обмотках катушек 1 и 2.Предлагаемое устройство применяется следующим образом.35После фиксации отломков 7 трубчатой кости (например, бедра) штифтом 5 на конечность накладываются катушки 1 и 2 так, чтобы центр зазора между ними находился в плоскости, перпендикулярной оси бедренной кости,проходящей через...

Номер патента: 1310344

Опубликовано: 15.05.1987

Авторы: Бриль, Курков, Куркова, Минигазимов, Толкачев

МПК: C02F 1/52

Метки: вод, нефтесодержащих, сточных

...5 мин. Послеобработки воду отстаивают 60 мин.В табл.1 приведена сравнительнаяоценка эффективности очистки сточных вод по известному и предлагаемому способам,Как видно из табл.1, обработка .нефтесодержащей минерализованнойсточной воды известным способом,используя флокулянты катионного типа, например ВПК, ВПК, малоэффективна, степень очистки достигает 51%. Использование предлагаемогоспособа, т.е. обработка сточной водыхлоргидратаминопарафином АНПперед ефтесодержащая сточная вода, мг/лЗО 5 3 93 локулянты 30 вес 95 51 53 ВПКВПК00 50 4 5 0 Способ Тип реагент отстаиванием, увеличивает эффекточистки до 93%.В табл,2 приведен подбор эффективной концентрации реагента АНП.5 Эффективность очистки сточныхвод, содержащих 500+5 мг/л нефтепродуктов...

Номер патента: 1299976

Опубликовано: 30.03.1987

Авторы: Минигазимов, Хисаева

МПК: C02F 1/52

Метки: вод, нефтепромысловых, подготовки, сточных

...жидкость является отходом производства соды и содержит СаС 1 , Са(ОН) , СаСО и характеризуется плотностью 1,19 г/см,Как видно иэ таблицы, наивысшая степень,осветления достигается при 1соотношении смешиваемых объемов (нефтепромысловая сточная вода - дистиллерная жидкость) 1;(1-5). При таких соотношениях увеличивается объем закачиваемой воды в 2-7 раэ, а количество выпавшего осадка составляет не более 0,37 г/л, При соот 976 2рН 11, содержание ионов, г/л: хлор 120, кальций 42, сульфат-ионы 0,98.После перемешивания в течение 1 мин смесь вод отстаивают в течение 60 мин.Далее воду отбирают сифоном и определяют степень осветления, которая составляет при этом 99,5,.)Дги определения количества выпав 10 щего осадка его переводят на...

Номер патента: 1255581

Опубликовано: 07.09.1986

Авторы: Калимуллин, Минигазимов, Фадеева, Хисаева

МПК: C02F 1/52

Метки: взвешенных, вод, сточных, частиц

...образом.Очищаемую воду наливают в стаканы емкостью 1 л и при перемешивании вводят раствор ЦаОН. После перемешивания добавляют флокулянтхлоргидрат аминопарафина. В течение 5 мин перемешивание продолжают. Затем мешалку останавливают и воду отстаивают в течение 60 мин, после чего отбирают сифоном пробу воды и определяют степень осветления.П р и м е р. В стаканы емкостью 1 л наливают 700 мл сточной воды и, перемешивая со скоростью 60-70 об/ /мин, вносят 5 Е-ный раствор ЧаОН до концентрации 45 мг/л. Водородный показатель воды - 8,2, После перемешивания в течение 1 мин добавляют ИзвестныйПолиэтилен 55581 2Флокулянт-хлоргидрат аминопарафинав различных концентрациях, Далее,раствор перемешивают в течение 5 минсо скоростью 20-30 об/мин. После5...

Номер патента: 969458

Опубликовано: 30.10.1982

Авторы: Володин, Галиакбаров, Кагарманов, Конюхов, Кравцов, Минигазимов, Хамзин, Шаммасов, Шипков

МПК: B22F 3/00

Метки: торцового, трения, уплотнения, элемента

...этом в качестве композиционных материалов применяют порошки карбидо металлов с полимерными связующими.Па чертеже изображено устройство для осуществления способа.Способ осуществляется следующим .образом.На металлический корпуснавливают наружную 2 и вну 3 Формирующие втулки.Полость, образованную кольцевым пазом металлического корпуса 1 и формирующих втулок 2 и 3, наполняют композиционным материалом 4, который прессуют с помощью пуансона 5. В качестве композиционного материала применяют, например порошки карбидов металлов с полимерными связующими,После прессования отводят пуансон 5, снимают формирующие втулки 2 и 3 и производят механическую обработку:токарную обработку металлического корпуса и шлифование торцоВой поверхности вставки,...

Номер патента: 964111

Опубликовано: 07.10.1982

Автор: Минигазимов

МПК: E21B 43/00

Метки: агента, вытесняющего, закачки, пласты, продуктивные, совместно-раздельной

...осуществляют в пласт с меньшим пластовым давлением, а перед подачей вытесняю" щего агента в другие пласты давление вытесняющего агента повышают.Для повышения давления может использоваться, например, электроцентробежный погружной насос (ЭЦН ), спускаемый на забой нагнетательной скважины. 1 ОСогласно предлагаемому способу на наземной кустовой насосной :танции создают давление, достаточное для обеспечения самого меньшего забойного давления закачки Р из всех необ Б кодимых забойных давлений в данной скважине (группа скважин). Часть этого агента, предназначенную для пласта с меньшим забойным давлением Р закачивают без изменения давле ния. Другую часть, предназначенную для пласта с высоким пластовым давлением Р 8.,подают на прием...

Номер патента: 918415

Опубликовано: 07.04.1982

Авторы: Баиков, Давлетбаев, Кагарманов, Конюхов, Кравцов, Кучимов, Минигазимов, Спивак, Хамзин, Шаммасов, Шахмаев

МПК: E21B 10/24

Метки: лубрикатор, наддолотный

...Таким образом посредством полости А каждая капиллярная трубка соединена с внутренней полостью шланга (резервуара). Втул. ка 4 закреплена на корпусе посредством гайки 9. Уплотнение между корпусом 1, долотом 8 и втулкой 4 осуществляется резиновыми уплотнительными кольцами, Корпус лубрикатора снабжен клапанами 5 - 7, предназначенными для следующих целей. Клапан 5 служит для заправки маслом внутренней полости шланга (резервуара), клапаны 7 в количестве трех штук предназначены для заправки маслом каждой полости опоры шарошки.Клапан 6 служит для стравливания воздуха из шланга в процессе его заправки маслом, а также для стравливания воздуха из капиллярных трубок в процессе нагнетания масла к каждой опоре шарошки через клапаны 7, В. корпусе...

Номер патента: 909134

Опубликовано: 28.02.1982

Автор: Минигазимов

МПК: E21B 43/20

Метки: агента, вытесняющего, закачки, совместно-раздельной

...агента по одному трубопроводу, ввод агента в продуктивные пласты через общую нагнетатедьную скважину и уменьшение давления части вытесняющего агента, эакачиваемой в пласт с низким давлением, о т л и ч а ющ и й с я ТЬм, что, с целью снижения затрат энергии иа закачку, уменьшают давление части вытесняющего 25Отличие предлагаемого способа поФ лучения дифференциального давления закачки на забое нагнетательных скважин заключается в том, что для получения дифференциального давления30 забой нагнетательной скважин оборудуется турбонасосным агрегатом(турбинным двигателем и соединенным с . ним насосом, напримерцентробежным). Закачиваемый агент на забой подают по одному общему каналу с давлением, большим минимально необходимого забойного...

Номер патента: 885621

Опубликовано: 30.11.1981

Авторы: Акщинцев, Конюхов, Кравцов, Минигазимов, Хитин

МПК: F04D 13/10

Метки: насос, погружной, электроцентробежный

...неподвижным и 15 подвижным элементами мультипликатора 6, а сепараторы 11 связаны сводилом 7 и имеют отверстия 12 дляшариков 13 в виде прорезей 14, рас,положенных под углом к оси насоса.2 О Насос имеет также протектор 15, через который проходит вал 3 электродвигателя 4 и подшипники 16 и 17,подпружиненные пружиной 18.Насос работает следующим образом.Электродвигатель 4 через вал 3передает вращение водилу 7. За счеттрения шариков 13 об обоймы 9 и 10передается крутящий момент ротору 1.Применение отверстий 12 для шариков 30 13 в виде наклонных ппорсзей 14885621 ФигСоставитель И. БТехред М. Рейвес то араненко Редакт р Г. Огар е Тираж 715 ВНИИПИ Государственного комите по делам изобретений и откр 13035, Москва, Ж, Раушская наЗаказ 10496/5...

Номер патента: 617377

Опубликовано: 30.07.1978

Авторы: Байков, Мансуров, Минигазимов

МПК: B01D 17/022, C02F 1/40

Метки: вод, механических, нефтесодержащих, нефти, отстойник, примесей, сточных

...оиГц 1 с мой воды с исфтьо, а также пло 1 цадь коитакта. Назначение распределителя - увеличить скорость движсиия жидкости.На чертеже изобр ажси прсдложсииыйотстойник, продольный разрез.15 Отстойник вкгиочаст емкость 1, фильтры2 с коалесцируюшсй загрузкой, ооразуощис мскду собой камеры 3 предварительного отстоя с опускцой трубой 4 для подвода сточной воды. Вблизи фильтров уста О иовлсиы псрсливиыс перегородки 5. В слоевсплывшей нефти б установлены иаклоииые полки 7 и 8, Перфорироваииый распределитель 9 устаиовлси горизоитальцо.Предлагаемое устройство работает слс дующим образом.Исходиая жидкость по опускиой трубе 4попадает в камеру 3 прсдваритсльиого отстоя, откуда направляется в фильтр 2 с коалссцируюшей загрузкой, При прохож- ЗО дсции...

Номер патента: 456889

Опубликовано: 15.01.1975

Авторы: Залялиев, Максутов, Минигазимов

МПК: E21B 41/00, E21B 47/08

Метки: деформации, скважине, труб

...1(роме того, подпружиненный поршень снаожен упорами.На чертеже показана принципиальная схема устройства, 4568891 О 20 25 зо 35 4 о по внутреннему каналу в корпусе устройства с концевыми микровыклочателями 11 и 12.Предварительно оттарировав прибор опускают в скважину на электрокабеле 35. При прохождении устройства через стыки труб в скважине подпружиненный плуцжер 3, воздействуя на плавающие собачки 4, выдвигает их так, что кольцевой зазор сооачек оказывается между этими стыками, и нажимает ца выключатель 5 электрического сигнала, преобразуемого на поверхности в звуковой или световой сигнал. После обнаружения этим способом стыка на заданной глубине, прибор спускают несколько ниже, чтобы выключить полученный сигнал, При этом...

Номер патента: 436170

Опубликовано: 15.07.1974

Авторы: Арзамасцев, Галеев, Изобретени, Максутов, Минигазимов

МПК: F04B 47/00

Метки: глубинный, насос, штанговый

...запорный клапан, установленный в полости штанговой колонны перед входом в перепускной клапан.Такое выполнение насоса позволяет повысить его к, п. д. при откачке газожидкостной смеси.На фиг. 1 представлена часть описываемого насоса, продольный разрез; на фиг. 2 - разрез по А - А на фиг. 1; на фиг, 3 - принципиальная схема насоса, установленного в скважине.Насос содержит насосный цилиндр 1 со всасывающим клапаном 2, плунжер 3 с нагнетательным клапаном 4, соединенный с полой штанговой колонной 5, составленной из отдельных штанг. Над подпружиненным перепускным клапаном 6 непосредственно перед входом в него в корпусе фильтра 7, расположенного в полости Б штанговой колонны, свободно установлен поплавковый клапан 8. Полый удлиненный поплавок 9...

Номер патента: 421760

Опубликовано: 30.03.1974

Авторы: Булгаков, Валиханов, Вахитов, Грайфер, Зайцев, Карпова, Максутов, Мингареев, Минигазимов, Мирзажанзаде, Муслимов, Мухарский, Ошитко, Проектный, Татарский, Шев

МПК: E21B 43/20

Метки: jpioa, месторожденийфод, нефтяных, разработки

...образом.На месторождении (площади, участке) определяют расположение нагнетательных и эксплуатационных скважин. Путем закачки в нагнетательные скважины вытесняющего агента (например, воды) пластовое давление на выбранном месторождении (площади, участке) поднимают до величины раскрытия трещин в пласте, т. е. до горного или близкого к нему.В процессе поднятия давления в пласте до желаемой величины отбор жидкости из пласта ограничивают, например, путем штуцирования эксплуатационных скважин или временно прскращают, т. е. закрывают эти скважины. 2По достижении желаемого в пласте давления устанавливают необходимый режим работы эксплуатационных скважин, продолжая поддерживать на их забое давление, близкое 5 к горному, при одновременном...

Номер патента: 358544

Опубликовано: 01.01.1972

Авторы: Валиханов, Вахитов, Козлов, Максутов, Минигазимов, Татарский

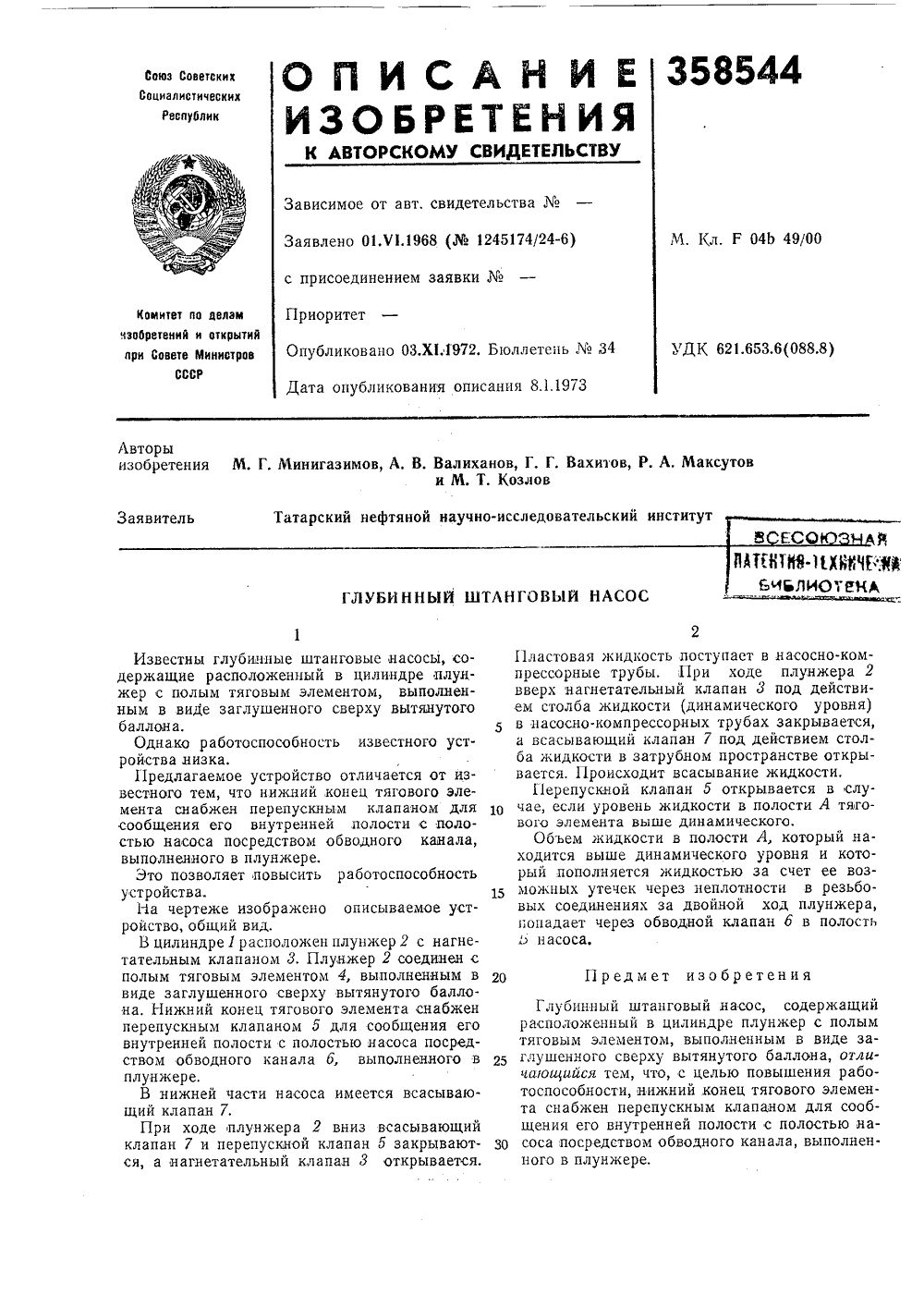

МПК: F04B 47/00

Метки: глубинный, их««нш1, мьлиотека, насоспат1«т11«, штанговый

...тем, что нижний конец тягового элемента снабжен перепускным клапаном длясообщения его внутренней полости с пстью насоса посредством обводного канвыполненного в плунжере.Это позволяет повысить работоспособностьустройства.На чертеже изображено описываемое устройство, общий вид.В цилиндре 1 расположен плунжер 2 с нагнетательным клапаном 3. Плунжер 2 соединен сполым тяговым элементом 4, выполненным ввиде заглушенного сверху вытянутого баллона. Нижний конец тягового элемента снабженперепускным клапаном 5 для сообщения еговнутренней полости с полостью насоса посредством обводного канала б, выполненного вплунжере,В нижней части насоса имеется всасывающий клапан 7,При ходе плунжера 2 вниз всасывающийклапан 7 и перепускной клапан 5...

Номер патента: 355382

Опубликовано: 01.01.1972

Авторы: Булгаков, Зайнетдинов, Минигазимов, Миргасимов, Моргаев, Садрисламов, Шипилов, Шуралев

МПК: E21B 33/03, F04B 47/02

Метки: 355382

...в предлагаемом устройстве к верхней части устьевого тройника присоединен ниппель со сферическим утолщением, охваченным двумя фланцами, верхний из которых через патрубок соединен с одним из дополнительных фланцев, между которыми зажато сферическое утолщение корпуса сальника.На чертеже изображено описываемое устройство.Корпус 1 сальника, внутри которого помещена набивка 2, уплотняемая грунбуксой 3 с помощью гайки 4, имеет утолщение 5 сферической формы. Дополнительные фланцы б и 7 с конической или сферической расточкой охватывают сферическое утолщение б,В верхнюю часть устьевого тройника (на чертеже не показан) ввинчен ниппель 8 со сферическим утолщением 9, охваченным фланцами 10 и 11 с конической или сферической расточкой....

Номер патента: 349788

Опубликовано: 01.01.1972

Авторы: Аузбаев, Бердоносов, Вайнштейн, Грайфер, Гринпресс, Джавад, Зайцев, Максутов, Минигазимов, Рисоглебский, Усков

МПК: E21B 43/00

Метки: агента, газлифтной, добычи, нефти, отбора, подготовки, рабочего

...давлета длсжати25 отлиния ибычи,стно счегозо нии с Известен способ отбора и подготовки рабочего агента для газолифтной добычи нефти, заключающийся в том, что из добываемой нефтегазовой смеси отделяют газовую фазу, затем газ, предназначенный для газлифта, сжимают до необходимого давления, после чего охлаждают его до температуры, при которой осуществляется осушка газа от водяных паров.Для осуществления подготовки и отбора рабочего агента нефтепромыслового газа по известному способу требуются большие капиталовложения, так как существующие компрессорные станции сложны по своей конструкции, имеют высокую стоимость, сложны в обслуживании,Сложно также однотрубное транспортирование продукции скважин до центрального сборного пункта, так как...

Номер патента: 347456

Опубликовано: 01.01.1972

Авторы: Булгаков, Валиханов, Вахитов, Грайфер, Зал, Миихайров, Минигазимов, Мухамадеев, Сливченко, Шарипов

МПК: F04D 13/10

Метки: насосная

...8, а жидкость, асосом 2, по обводному в напорную магистраль алсс в ггодъсацыс труь из пласт поступаетосов 1 и 2.в подъемць поступаетасоса 1 и д Предмет изсбрстеиил несколькок общей обводных случае исжидкости х диамстк устьюрасполо- сосами Известны насосные установки, содержащие несколько насосов, параллельно подключенных к общей напорной магистрали с помощью обводных патрубков.Однако такие установки непригодны для до. бычи жидкости из скваукины.В предложенной установке насосы расположены в скважине в порядке уменьшения их диаметральных габаритов в направлении к устью скважины, а их обводные патрубки расположены рядом с соответствующими насосами,Это позволяет использовать установку длл добьчи укидкости из скважины.На чертекс приведена...

Номер патента: 269095

Опубликовано: 01.01.1970

Авторы: Ибрагимов, Матвеев, Минигазимов, Татарский, Шакиров

МПК: E21B 47/00, F04B 47/00

Метки: нефтяных, периодической, скважин, эксплуатации

...которое устанавливается соответствующим подбором передаточного отношения зубчатых колес редуктора 22, кулачок 19, установленный на валу 18 реле времени, замыкая контакты 15, включает двигатель станка-качалки. Продалкительность включенного состояния контактов 15 соответствует выдержке времени с момента включения двигателя станка-качалки до начала подачи жидкости из скважины, и устанавливается соответствующей расстановкой включающего и отключающего штифтов кулачка 19. Перед размыканпем контактов 15 кулачок 20 замыкает контакты 9, при этом срабатывает электромагнитное реле 4 (см. фиг. 1), и его нормально замкнутые контакты 12 размыкают цегь питания двигателя 14.Для нормальной работы устройства необхо.димо продолжать работу двигателя 14...

Номер патента: 253398

Опубликовано: 01.01.1969

Авторы: Козлов, Максутов, Минигазимов, Сою, Усков, Фан

МПК: G01F 3/20

Метки: техническая

...б передвигаются ротов которого,к хода. редм ет изобретен Расходомер, содержащий корпус с чувствительным элементом в виде шнека и узел сьема сигнала, отличающийся тем, что, с целью повышения точности измерения расхода негомогенных жидкостей и суспензий, в нем внутри корпуса вдоль его стенок установлены эластичные трубки, контактирующие с винтовым ребром шнека. н шнек 2, вращаюм которой связали рисоединением заявкиДанное изобретениеизмерения р асходов нсмесей и .суспензий.В известных устройствах аналогичной конструкции чувствительные элементы соприка. саются непосредственно с контролируемой средой, что приводит с одной стороны к выводу из строя чувствителыного элемента твердыми включениями негомогенной среды или с другой, стороны к...

Номер патента: 243400

Опубликовано: 01.01.1969

Авторы: Асфанди, Валиханов, Вахитов, Зайцев, Козлов, Максутов, Мингареев, Минигазимов

МПК: F04D 19/02

Метки: глубинный, насос

...зафиксированных от проворота и служащих одновременно разделителями между рабочими элементами, причем подшиберная полость каждого последующего рабочего элемента соединена с нагнетательной линией,предыдущего. с присоединением заявкиГлубинные насосы, на и нефти, содержащие корпменты, известны,Описываемый насос отличается от извест,ных тем, что его рабочие элементы, например лопастные секции, установлены в стаканах, зафиксированных от проворота и служащих одновременно разделителями между рабочими элементами, причем подшиберная полость каждого последующего рабочего элемента соединена с нагнетательной линией предыдущего. Это упрощает конструкцию и уменьшает габариты, насоса.На чертеже схематически изображен предлагаемый насос в общем...

Номер патента: 258037

Опубликовано: 01.01.1969

Авторы: Вахитов, Зайцев, Козлов, Максутов, Минигазимов, Татарский, Усков

МПК: F04C 2/16

Метки: винтовой, насос

...нем отсутствуют нагнетатель,ные клапаны, а вместо них на поверхностях расточек корпуса выполнены винтовые канавки, направление которых противоположно направлению винтовых линий роторов, При этом площадь сечений винтовых канавок увеличи вается в напра 1 влении нагнетательной магистр ал,и.Эти канавки сообщают отсечевные от зоны всасывания объемы мегкду смежными выступами роторов с нагнетательной магистралью, предотвращая чрезмерное повышение давления в этих объектах по сравнению с давлением в нагнетательной магистрали.На чертеже схематически показан описываемый насос в двух проекциях.20В корпусе винтового насоса размещены ведущий 2 и ведомый 3 роторы, а также имеются винтовые канавки 4 и 5, направление которых противоположно направлению...
