Номер патента: 1472792

Опубликовано: 15.04.1989

Авторы: Артеменко, Ларин, Макеев, Ревво

МПК: G01M 17/02

Метки: испытания, пневматических, стенд, шин

...направляющих, а эле-мент крепления колеса с испытуемой шиной - в вертикальных направляющих, причем стенд снабжен двумя дополнительными датчиками для регистрации перемещении жидкостной ванны и колеса с испытуемой шиной. 2. Стенд по п,1, о т л и ч а ющ и й с я тем, что жидкостная ванна выполнена с прозрачными боковыми стенками. Составитель В.ИльинаРедактор Т,Лазоренко . Техред А.Кравчук Корректор С,Шекмар Заказ 1701/42 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 Изобретение. относится к стендовому оборудованию для испытания пневматических шин транспортных...

Номер патента: 1468795

Опубликовано: 30.03.1989

Авторы: Вейнберг, Дроненко, Макеев

МПК: B60P 3/22

Метки: средство, транспортное

...расположенные перегородки могут быть установлены вертикально (фиг. 3). 4 В этом случае крайние отсеки сообщены с заливной горловиной посредством колпаков 15 через отверстия 16 и 17 в корпусе 1 и заливной горловине 2 соответственно. Для открытия клапанов при наполнении цистерны через заливную горловину 2 предусмот рен управляющий трос 18 (показан, проходящим через горловину). Люки в обшивке корпуса, служащие для осмотра и обследования отсеков, на чертежах не показаны.В зависимости от скорости транспортного средства и протяженности преодолеваемых кривых может предусматриваться изготовление цистерн как с герметичными отсеками и клапанами, исключающими переток жидкости, так и с неполностью герметичными, ограничивающими величину перетока....

Номер патента: 1465577

Опубликовано: 15.03.1989

Авторы: Головко, Гриценко, Емельяненко, Макеев

МПК: E21C 45/00

Метки: исследования, истечения, процессов, стенд, струи, формирования, электроразряде

..., замены калиброванные шайбы 10. Вкладыш 5 выполнен из полиметилметакри 35 лата, К корпусу 1 присоединен кожух11 с трубками 12 для отвода жидкости.Стенд работает следующим образом.В корпусе 1 размещают вкладыш 5.Отверстия 8 в корпусе 1 и пазы 9 во вкладыше совмещают, что обеспечивает возможность проведения фотосъемки.Посредством поддона б с. шайбами 10 осуществляют жесткую фиксацию вкладыша 5 в корпусе 1,После подключения электродов 3 к разрядному контуру и подачи высоковольтного импульса на них производят подводный электроразряд с последующей фоторегистрацией процессов, протекающих в корпусе 1 стенда.При необходимости изменения технологического объема и формы внутренней поверхности вкладыша 5 производят замену последнего, а также...

Номер патента: 1459621

Опубликовано: 23.02.1989

Авторы: Аникеев, Зайцев, Красноруцкий, Макеев, Немцев, Никитенко

МПК: A01C 3/06

Метки: органических, разбрасыватель, удобрений

...к которой жестко закреплены опорные диски 11 с присоединенными лопастями 12, размещенными под углами о, у, у к радиусу ротора, причем радиально противоположные лопасти имеют одинаковый угол наклона к радиусу ротора. К лопастям 12 присоединены зубовидные ножи 13 с заостренными режущими кромками и имеют угол наклонак радиусу ротора меньший, чем угол трения навоза по металлу, что способствует самоочистке ножей от навоза. Лопасти 12 снабжены упорами 14.Выбросные пороги 5 включают в себя стойки 15, шарнирно прикрепленные к раме 1 разбрасывателя, пластины 16 кронштейна 17 крепления пружины 18.Разбрасыватель органических удобрений работает следующим образом.Образованный валок поступает к делителю 7 валка и делится на два потока, после чего...

Номер патента: 1458947

Опубликовано: 15.02.1989

Авторы: Данилевский, Копин, Макеев, Михайлов, Омельченко, Петров

МПК: H02K 29/06, H02P 6/10

Метки: вентильный, электродвигатель

...16, 17Вентильный электродвигатель работает следующим, образом.При подаче напряжения питания на выходе датчика положения ротора появляются два двуполярных напряжения Пььщ и цвыюа (Фиг 12) сдви нутых по фазе на 90 эл. град, поступающие на входы первого 12 и второго 13 блоков формирования сигналов управления, на выходах которых появляются сигналы, управляющие работой транзисторных ключей 3, 5 и 4, б. Например,. в момент времени е, 1(фиг. 2) на выходах первого 12 и второго 13 блоков Формирования сигналов управления появляются .сигналы Пь и Пв которые открывают транзисторные ключи 5 и б соответственно. Токи протекают от общей шины источника питания через фазы 1 и 2 синхронной машины, секции 9 и 11 трансформатора 7,о ткрытые тр анзисторные...

Номер патента: 1456899

Опубликовано: 07.02.1989

Авторы: Макеев, Передельский, Руколеев

МПК: G01R 17/10

Метки: импульсного, моста, неравновесия, преобразования, тензометрического

...построены на основе интегральных преобразователей типа 124 КТ 1 А. Блок управления синхронными детекторами и электронными ключами включает в себя четыре элемента задержки, каждый иэ которых имеет свой выход. Каждый элемент задержки содержит последовательно включенные ждущий мультивибратор на операционном усилителе, БС-диференцирующую цепь и еще один ждущий мульти- вибратор на операционном усилителе.Устройство работает следующим образом.В исходном состоянии все электронные ключи и полевые транзисторь в синхронных детекторах закрыты и емкости разряжены. При поступлении на вход первого каскада 1 усиления импульса напряжения неравновесия тензо. метрического моста с блока 34 черезнекоторое время, необходимое для окончания переходных...

Номер патента: 1454510

Опубликовано: 30.01.1989

Авторы: Белов, Жуков, Макеев, Новиков, Соколов

МПК: B04B 11/00

Метки: ротор, сепаратора, центробежного

...из них без сопротивления. При случайном перекрытии частицами дроссельных головок 12 производят разгрузку шламового пространства 11 кратковременным опусканием запорного поршня 8. При этом частицы отбрасываются от дроссельных головок 12 центробежными силами и удаляются иэ шламового пространства 11 через разгрузочные щели 13, Трубки 9 могут быть круглого, призматического, секторного и др. поперечного сечения. Трубки 9 установлены с возможностью радиального перемещения, например, при помощи резьбового соединения(Фиг.2). Это позволяет регулироватьобъем шламового пространства 11 и,.тем самым, время между разгрузкамиротора. Кроме того, такая установкаобеспечивает регулировку соотношения легкой и тяжелой фракции. Трубки9 могут быть выполнены...

Номер патента: 1454441

Опубликовано: 30.01.1989

Авторы: Гойхман, Кордияк, Макеев, Шатинский

МПК: A61C 8/00

Метки: зубной, имплантат

...металла или их смеси (натрий, литий), герметизируют в атмосфере аргона, затем помещают во вращающееся приспособление печи и выдерживают при 950 - 1000 С в течение 2 - 4 ч. г 1 осле выдержки при. температуре насыщения и охлаж дения до комнатной температуры ампулу вскрывают, имплантат извлекают из нее и промывают в проточной воде. Имплантат с образовав шимся диффузионным покрытием подв рга ют окончательной полировке и стерилизации в автоклаве при 126 С и давлении 1.5 атм.1454441 формула изобретения Объект Показатели Наличие коррозионных пораженийна поверхностиимплантата через6 мес. после подПотенциал питтингообразования в физиологической среде садки в костныхтканях 15 С 1.Рототип Имеются Имплантат с покрытиемтитан-палла 35 С...

Номер патента: 1452749

Опубликовано: 23.01.1989

Авторы: Еременко, Макеев, Медведев, Москалец

МПК: B65D 88/54

Метки: бункер, вакуум-загрузчиком, оборудования, подачи, сыпучего, технологического

...11 количества циклов машины срабатывает элемент И 14 сравнения, по сигналу с которого через элемент ИЛИ 21 сбрасывается счетчик 9 циклов и триггер 25, который инверсным выходом отключает датчик 8 циклов, а прямым дает разрешение (через элемент И 16) на включение реле 5 времени, Цикл работы ВЗ повторяется, завершаясь подачей очередного сигнала в счетчик 10 загрузок.При совпадении заданной задатчиком 12 периодичности доставки материала с фактическим количеством загрузок бункера машины элементом И 15 через триггер 26 выдается сигнал "Требование материала" в блок 6 индикации,В процессе работы осуществляется контроль работоспособности ВЗ, Если по какой-либо причине после включения загрузчика его бункер не заполнился и после...

Номер патента: 1452629

Опубликовано: 23.01.1989

Авторы: Калинин, Классен, Кузьменко, Макеев

МПК: B21B 1/16

Метки: мелкосортный, непрерывный, стан

....холодильника 6, При раскрое раската на летучихножницах 2 образуются "концевые полосы произвольной длины 1, не от -11 55вечающей условию кратности длине мер 1 11ного прутка 1 . Основные полосы-мприемным рольгангом 4 поштучно пода -ются на холодильник б. По достижении холодильника 6 они поступают на клапанный сбрасыватель 5, где осуществляется их торможение и передача на охлаждающее реечное поле. При поперечном перекладывании полос рейками холодильника 6 они охлаждаются, подравниваются (торцуются) по передним концам на подравнивающем рольганге 10, собираются в пакеты и подаются на отводящий рольганг 7. Пакеты "основных полос" отводящим рольгангом 7 транспортируются к ножницам холодной мерной резки 8, где они разрезаются на заданные мерные...

Номер патента: 1451482

Опубликовано: 15.01.1989

Авторы: Аистов, Бородин, Макеев, Соколовский

МПК: F25B 9/00

Метки: газовая, криогенная

...групп с поршнями 2 и3 и детандер 4, рабочие полости которых соединены между собой, Два кривошипных вала 5 и 6 с противовесами7-10, приводимых от отдельных электродвигателей 11 и 12, синхронизированных между собой парой зуочатыхколес 13 и 14, Компрессорные поршни 202 и 3 соединены в пары отдельнымитраверсами 15 и 16, Траверсы 15 и 16и детандер 4 подпружинены пружинами17-19 и соединены с корпусом 1 припдмощи упругих элементов 20-23 охватывающих шатунные головки 24 и 25Экоторые установлены на кривошипныхвалах 5 и 6 посредством тел 26 и 27качения. Упругие элементы 20 и 21компрессора охватывают шатунные головки 24 и 25 со сторон, обращенныхк корпусу 1, а упругие элементы 22 и23 детандера 4 начинают охватыватьлатунные головки 24 и 25 со...

Номер патента: 1450828

Опубликовано: 15.01.1989

Авторы: Коблов, Копин, Макеев, Толпекин, Унксов, Шпиченецкий

МПК: A61M 1/10

Метки: искусственное, сердце

...(фиг. 2 д). Одно- вибратор 12 запускается задним фронтом импульса с генератора 8 и вырабатывает короткий отрицательный импульс5 (фиг. 2 в), длительность которого должна быть достаточной для того, чтобы Предотвратить прохождение сигнала с генератора 9 на второй вход триггера 13 в момент переключения управляемого переключателя 7. Среднее значение напряжения на выходе триггера 13, выделенное интегратором 14, дает информацию о положении диафрагмы в желудочке 1, а, учитывая, что в приводе 3 и соединяющих трубопроводах содержится постоянный объем рабочей жидкости, то и о положении диафрагмы в желудочке 2. Постоянная времени20 интегратора 14 выбрана равной 0,2 с.Так как диафрагма желудочка меняет свое положение, то сигнал на выходе интегратора...

Номер патента: 1449085

Опубликовано: 07.01.1989

Авторы: Бакшеев, Макеев, Пимаков, Хорунжин

МПК: A21C 5/02

Метки: головка, тестоделительная

...в виде корпуса с входным и выходным отверстием, размещенной в нем своэможностью вращения гильзы с диаметрально расположенным мерныи ци"линдром и установленным в последнемпоршне, состоящим из двух соединенных между собой половинок, причемкаждая иэ них имеет резьбовой участокдля их соединения и сферические торцовые поверхности, а на корпусе выполнена сферическая кольцевая проточка, позволяет повысить надежностьи точность работы механизма регулирования мерного объема.На чертеже показана тестоделительная головка, разрез,Тестоделительная головка состоитиз корпуса 1 с входным 2 и выходным 3отверстиями и гильзой 4 с мерным цилиндром, состоящим иэ двух колец -неподвижного 5 и подвижного 6 с пазами соответственно 7 и 8. На подвижномкольце 6...

Номер патента: 1447362

Опубликовано: 30.12.1988

Авторы: Готра, Завадка, Макеев

МПК: A61C 13/36

Метки: зубных, качества, оценки, протезов

...каркасов бюгельных протезов и частичных съемных протезов с литыми металлическими базисами. Цель изобретения - повышение качества изготовления каркасов цельнолитых протезов. Способ осуществляют следующим обраНа этапе припасовки на обезжиренную и тщательно высушенную внутреннюю поверхность каркаса протеза наносят тонкий слой адгезионного средства, а затем слепочной массы, имеющей свойства диэлектрика и постоянное Е (показатель диэлектрической емкости), Каркас вводят в полость рта, помещают на опорные ткани и при сомкнутых зубных рядах слепочный материал полимеризуется в диапазоне времени от 2 до 3 мин, при этом заполняя все пространства между металлическим каркасом, опорными зубами и слизистой оболочкой. Для определения толщины...

Номер патента: 1445977

Опубликовано: 23.12.1988

Авторы: Климачков, Лимонченко, Макеев, Томко

МПК: B28B 7/24

Метки: железобетонных, шпал

...в видезакрепленного на пригрузе коромысла5, одно плечо которого связано спневмоцилиндром 6, а другое - посредством подпружиненной гибкой тяги7 с рычагами 8 фиксатора. Фиксаторможет быть выполнен в виде индивидуальных пневмоцилиндров 9 со щеколдами 10, В поддоне формы 1 и пустотообразователях 3 образованы соответст Овенно посадочные отверстия 11 дпя размещения нижних концов пустотообразо- ,вателей и горизонтальные пазы 12 дляразмещения рычагов 8 или щеколд 10Фиксатора,35Устройство работает следующим образом.В форму 1 устанавливают пустотообразователи 3 так, что их нижниеконцы входят в посадочные отверстия11; Затем в Форму укладывают бетонную смесь и опускают пригруэ, Приэтом пустотообразователи 3 проходятчерез отверстия в пригрузе...

Номер патента: 1444626

Опубликовано: 15.12.1988

Авторы: Вязенкин, Макеев, Мясковский, Трофимов

МПК: G01L 1/10, G01L 11/00

Метки: давления, датчик

...надежности,долговечности.Тонкостенный цилиндр 16 и/илитрубка 1 могут быть выполнены с поперечным сечением, разноразмерным вдвух взаимно перпендикулярных направлениях, в частности эллиптическим,При этом большая из главных осей сечения цилиндра и/или трубки можетбыть (фиг.8) размещена в плоскости15, проходящей через оси струны итрубки. Такое решение позволяет повысить изгибную жесткость системы и повысить эффективность предотвращениярезонансной раскачки трубки. Стержни могут быть выполнены с переменной по их длине площадью поперечного сечения (фиг,б). Это дополнительно приводит к увеличению отношения изгибной и продольной жесткостей (при условии, что площадь сечения стержня уменьшается в сторону заглушенного конца трубки) и...

Номер патента: 1442779

Опубликовано: 07.12.1988

Авторы: Грецов, Иофин, Макеев, Москвитин, Якубишин

МПК: F21S 8/10

Метки: прибор, светосигнальный

...установлен механическийразмыкатель, состоящий из грузика 10, закрепленного на конце нижнего контакта 11,выполненного в виде упругой пластины; кон-сольно смонтированной на кронштейне 12, иверхнего контакта 13 в виде винтового элемента. Грузик 10 размещен под пластиной 11(на ее нижней поверхности) н взаимодействует с ограничителем перемещения нижнего контакта - винтом 14.Светосигнальный прибор крепится наобъекте (пробоотборнике донных грунтов,бакене или другом объекте) с помощьюсоставного кронштейна (не обозначен) .Прибор работает следующим образом 40(например, с пробоотборником).Пробоотборник, погрузившийся в толщуводы, не нуждается в светосигнальном приборе, поэтому за счет всплывшего поплавка 8 магнит 7 удален от геркона 6 ицепь...

Номер патента: 1442713

Опубликовано: 07.12.1988

Авторы: Ершов, Лаврентьева, Макеев, Никонов, Петров, Полякова, Прохоров, Саков

МПК: F15B 11/00

Метки: гидропривод

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. ужгород, ул, Проектная, 4 Изобретение относится к общему машиностроению.Цель изобретения - повышение надежности.На чертеже представлена схема гидропривода,Гидропривоц содержит гидродвигатель 1, полости 2 и 3 которого соединены через золотниковый распределитель 4 с источником 5 питания и сливной гидролинией б, предохранительные7, 8 и обратные 9, 10 клапаны, закрытую емкость 11.Гидропривод работает следующим образом.При включении золотникового распределителя 4 в одно из рабочих поло"жений полости 2 и 3 гидродвигателячерез золотниковый распределитель 4соединяются с источником 5...

Номер патента: 1441065

Опубликовано: 30.11.1988

Авторы: Бондаренко, Макеев, Сапицкий, Теличко

МПК: E21C 27/42

Метки: закладочный, скрепероструг

...скреперостругом 1 нрипомощи пластин 3 и 4 с отверстиями 5,в которых штиФтами 6 и 7 закрепленапластина 8 с С-образной прорезью 9,в которой размещена рейка 10 с зубцами 11. В контакте с зубцами 11 находятся ролики 12, закрепленные по кон-,цам планки 13, соединенной с породной 25приставкой 2. Внутри С-образной прорези 9 размещена возвратная пружина 14и прюкимиая пружина 15,Закладочный скрепероструг работаетследующим образом. ЗОПосле выемки полоски угля шириной1,5-2 м на угольном скреперостругештифтами 6 и 7 закрепляется породнаяприставка 2, в которую загружаетсяпорция породы от проведеиия приле 5гающих выработок (не показаны).Порода доставляется породной приставкой 2 к месту выкладки бутовой полосы.Ранее доставленная порция...

Номер патента: 1440928

Опубликовано: 30.11.1988

Авторы: Макеев, Редин

МПК: C14C 15/00

Метки: барабан, жидкостной, кож

...Каркас образован связанными между собой поперечными 4 и продольными 5 ребрами, расположенными внутри обечайки и радиальными ребрами 6. Соединение ре"бер находится вне сопряженных поверхностей смежных клепок. Радиальныеребра соединены между собой вставками 7.Барабан, приводится во вращение содной из торцовых сторон приводом(не показан) в разные стороны попеременно.Барабан цапфами 8 через подщипники устанавливается на подвижные опоры, обеспечивающие возможность еговращения.При работе барабана крутящий момент воспринимается несущим жестким металлическим, каркасом и всей конструкцией в целом через боковую накладку, ребрами 6, укрепленными .вставками 1, продольными ребрами, разгружая при этом от механических воздействий и крутящего...

Номер патента: 1437456

Опубликовано: 15.11.1988

Авторы: Байнатов, Каро-Маде, Макеев

МПК: E01F 15/02

Метки: автодороги, обочины, ограждение

...стороны консольными элементами 3. На уширенном участке блока в продольном направлении предусмотрены отверстия 4 для пропуска гибких связей 5.Ограждение работает следующим образом.В начальный момент при любых режимах наезда коррекция траектории движения транспортного средства осуществляется эа счет накатывания его левого переднего колеса на лицевую поверхность ограждения и смятия левой стороны шины. В следующие моменты времени сначала переднее, а затем и заднее левые колеса, продвигаясь по лицевой поверхности вперед, последовательно наезжают на уступы консольного элемента 3 с лицевой поверхностью соседнего блока 1 и каждый раз соскальзывают вниз, что обеспечивает коррекцию траектории транспортного средства за счет его постепенного...

Номер патента: 1435811

Опубликовано: 07.11.1988

Авторы: Бородин, Демиденко, Макеев, Пронина

МПК: F04B 35/04

Метки: поршневая

...поршня с штоком выполнено в виде размещенных в цилиндрической расточке поршня 5 пяты 9 поршня 5, подпятника 10штока 8, подпружиненного относительнопоршня при помощи упругого элемента 11,и расположенных между ними шаровыхэлементов 12 и 13, один из которыхимеет вогнутую сферическую форму с центром, расположенным на той же оси,причем поверхности пяты 9 и подпятника 10выполнены вогнутыми.Кроме этого, оба шаровых элемента 12и 13 контактируют с телами 14 качения, установленными в подпятнике 10штока 8 и пяте 9 поршня 5. Дно цилиндра 4 снабжено всасывающим 15 и нагнетательным 16 клапанами.Машина работает следующим образом.При подаче импульса питания поддействием электромагнитных сил якорь 7,шток 8 и поршень 5 совершают прямойход. При этом...

Номер патента: 1435398

Опубликовано: 07.11.1988

Авторы: Литманович, Макеев, Шкредов

МПК: B22F 3/00, B22F 3/10

Метки: латунных, порошков

...поропков.Цель изобретения - повышение механических свойств.В известном способе, включающем приготовление шихты со стеаратом цинка, прессование, предварительный нагрев для отгонки стеарата цинка и спекание прессовок в защитной атмосфере под крышками, отгопку стеарата цинка производят при темперг Гуре 330 - 375 С.Оример. Из латунного порошка марки ПЛТУ 48-42- -84 (содержание цинка 20 о) прессуют образцы сечением 6 К 6 мм и рабочей длиной 30 мм для проведения испытаний на растяжение в соответствии с ГОСТ 18227-72. Удельное усилие прессования принимают 6 т/смв 1600 МПа). В качестве смазки в порошок добавляют 0,75 мас.% стеариновокислого смесевого цинка марки 4 ТУ 6-09-3567-75.Затем производят отгонку из образцов твердой смазки путем...

Номер патента: 1435341

Опубликовано: 07.11.1988

Авторы: Герцев, Гесслер, Косьминова, Легун, Макеев, Морозов, Пескин, Правдиченко, Сиушев, Шашкин

МПК: B21B 28/02

Метки: клети, листового, нажимным, настройки, прокатной, роликом, стана, укороченным

...усилие прокатки Я = 600 тс, 20 определим усилие, обеспечивающее требуемую выпуклость валков при обкатке.Усилие взаимного прижатия валков при обкатке Ц = 0,50 ,300 тс.Требуемая выпуклость, обеспечива ющая равномерное распределение нагрузки, получается при приложении радиальных распирающих усилий приложенных к рабочим валкамР = (О 2 О 4)Яо = 60-120,тс, З 0П р и м е р, Расчет оптимальногосоотношения твердостей валков в шестивалковой клети.Исходные данные: твердость рабочих валков 75 НЯ; максимальные контактные напряжения, между рабочими опорными валками Я200"220 кг/мм 2; максимальные контактные напряжения между опорными валками и роликами160-200 кг/мм 2 . , 40При твердости рабочих валков 75 НЯ тйердость опорных валков в соответ ствии с...

Номер патента: 1434159

Опубликовано: 30.10.1988

Авторы: Макеев, Степанов

МПК: F16C 27/06

Метки: качения, опора, перемещения, прямолинейного

...качения прямолинейного возвратно-поступательного перемещения содержит смонтированную ца колонкевтулку, со(.тояц(уо из набора секторов 2, закрепленных ца оацлаже 3, установленном в корпусе 4. Кж - лый сектор 2 втулки охватывает цо лн; и;олольных ряла шариков 5, равном(р)(;) р, - црелеленцых ца колонке 1, а сецра гор б, объелиняющий все шарики 5, имее цд в ц шцсй поверхцоти ребра 7, рдзецеццые с.илу боковыми торцами секторов 2 с зазор ч. В процессе работы опоры ирики:.- всрпант и рям ол инейныс возвра гцоту нательные перекатывания ц( сектор (ч 2 втулки и колонке 1. Г 1 рц этом р(ч)р 7 сцдраторд 6, установленные звором (сжлу с(кторами 2, явл 51 ются ссо рол Ид 1 рс в.1 51 к)ц 1 им и лви ж(.1(и 51 11 11 ри ко Б о, 01 ра - ичивя цх контакт...

Номер патента: 1433974

Опубликовано: 30.10.1988

Авторы: Бирюков, Ицыгин, Макеев

МПК: C12M 1/36

Метки: бикарбоната, ионов, карбонатной, концентрации, культивирования, микроорганизмов, общей, процессе

...8, Датчик 1 подсоединен к высокоомному преобразователю 9, к выходу которого подключеныпоследовательно соединенные коммутатор 10, запоминающий блок 11 и вычислительный блок 12. Выходы программного блока 13 соединены с входамивыключателя 8, коммутатора 10 и вычислительного блока 12.Устройство работает циклически вдвух режимах (А и Б).В режиме. А включают источник 7 постоянного тока. Силу тока источникаустанавливают на уровне 1-2 мА.У поверхности газопроницаемой мембраны 3 в результате электролиза образуется избыток водородных ионов,вызывающий уменьшение рН ферментационной жидкости в области вблизи газочувствительной мембраны, В этой области ионы бикарбоната НСО переходят в свободную углекислоту СО , концентрация которой измеряется...

Номер патента: 1431864

Опубликовано: 23.10.1988

Авторы: Глухарев, Зайцев, Левинсон, Макеев, Роднянский

МПК: B07B 1/40

Метки: активированного, просеивания, угля

...в частности к вибрационным ситам для просеивания дробленного активированного угля.Цеоль изобретения -- снижение пылевыделения в окружающую среду за счет коагуляции частиц активированного угля.Па чертеже изображена структурная схема устройства.Устройство включает просеивакшую поверхность 1, установленную между загрузочным патрубком 2 и разгрузочными бункерами 3, и облучатель 4 просеиваемого материала. Облучатель 4 выполнен в виде Охватывающего загрузочный патрубок 2 элеКтромагнита, имеет гильзообразную форму и соединен с источником 5 питания, Просеиваюшая поверхность 1 может быть смонтирована в коробе 6 с аспирационными патрубками 7 для вытяжки образуемой при рассеве пыли. Лспирационные патрубки 7посредством соединительной...

Номер патента: 1431750

Опубликовано: 23.10.1988

Авторы: Кириченко, Кожухарь, Макеев, Омельяненко

МПК: A61C 3/00

Метки: оптической, прибор, термообработки

...пр 1 боростроеник и аппаратостроению сварочного производства и может быть использовано при изготовлении восковых моделей и зубных протезов в стоматологии, для сварки термопластичных материалов и пайки в промышленности.Целью изобретения является снижение энергопотребления за счет более полного испоЛьзования лучистого потока.На чертеже представлена принципиальная схема прибора для оптической термооб аботки.Прибор содержит стойку 1, держатель 2 источника света, подставку 3 для обрабатываемого материала, установленную с возмо 1 кностью перемещения вдоль стойки 1, плошадку 4, отражатель 5 с источником 6 свЦта в первом фокусе и площадкой 4 - во втором, блок 7 питания и корпус 8. Площадка 4 может быть подвижно закреплена ,на стойке 1 и...

Номер патента: 1430769

Опубликовано: 15.10.1988

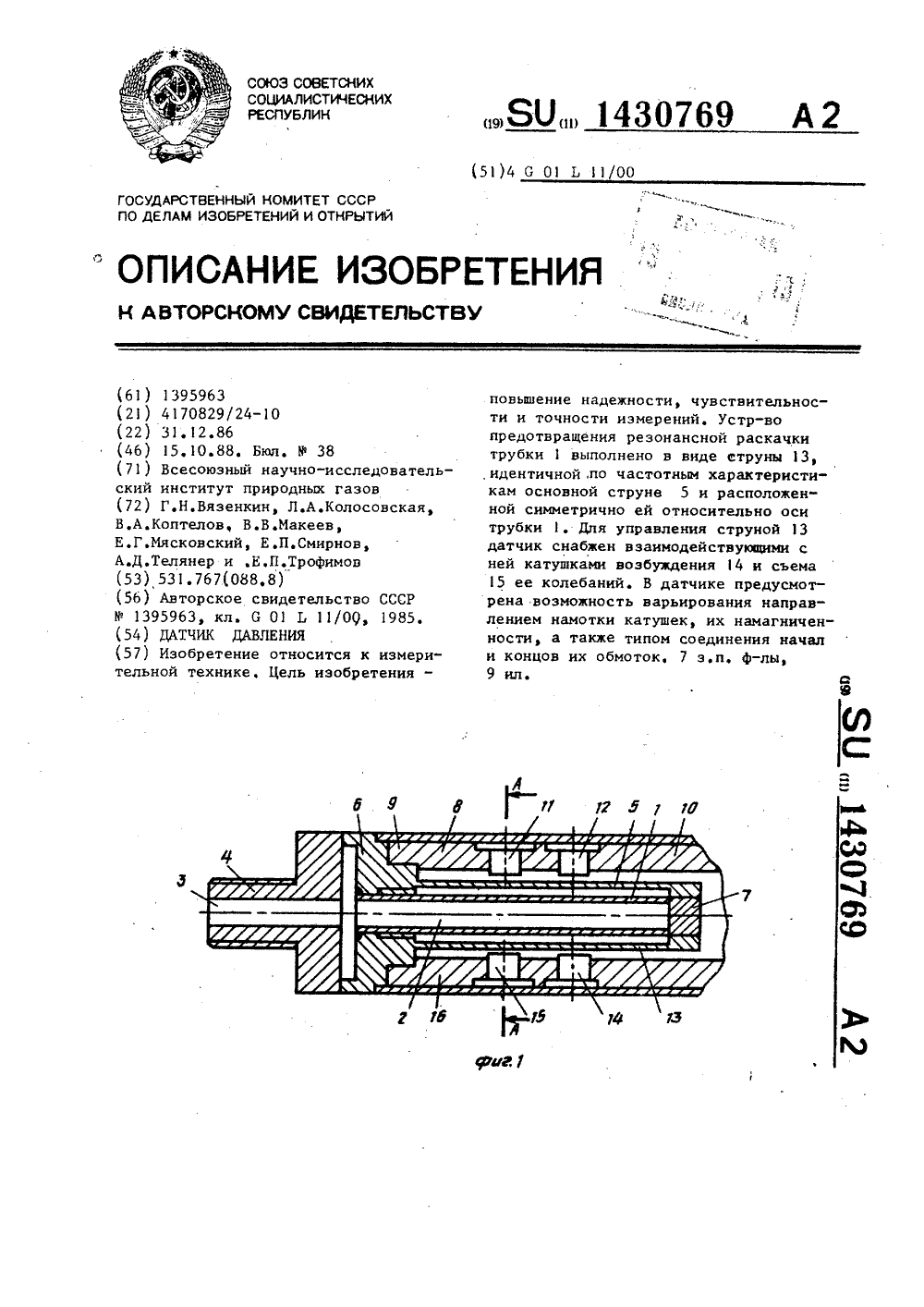

Авторы: Вязенкин, Колосовская, Коптелов, Макеев, Мясковский, Смирнов, Телянер, Трофимов

МПК: G01L 1/10, G01L 11/00

Метки: давления, датчик

...5 и13, причем катушки включены синфаэнофиг.4)В этом варианте каждая иэкатушек притягивает свою струну водин и тот же момент, что и обеспечивает показанное на фиг.З симметричное движение струн. Во втором варианте катушки 12 и 14 фиг.5) расположены асимметрично относительно трубки1 и соответствующих им струн 5 и 13,а их электрическая запитка осуществлена в противоФазе, Благодаря этому втот момент, когда катушка 12 воздействует на струну 5, катушка 14 "мол-чит" и сопротивление изгибу -.рубки 1в сторону катушки 12 обеспечиваетсяза счет упругости дополнительнойструны 13, а в тот момент, когда действует катушка 14, соответственновующей изгибу трубки тяги играет струна 5.Для дополнительного повышения симметричности нагрузок путем...

Номер патента: 1430659

Опубликовано: 15.10.1988

Авторы: Ковалевский, Кунцевич, Макеев, Сиротинский

МПК: F16L 13/10

Метки: соединения, труб

...саму сетку, так и плотно соприкасающуюся с ней термоусаживающуюся ленту. Нагрев осуществляют до температуры размягчения термоусаживающегося материала и выдерживают при этой температуре до тех пор, пока не произойдет усадка ленты. Ь процессе усадки ленты про- исходит внедрение каждого слоя сеткив соответству щие слои термоусажи вающейся ленты, плотное прижатие исоединение слоев ленты между собой и, , в целом плотное прижатие полученной муфты из термоусаживающегося материала, армированного сеткой,ктрубе.,По завершении процесса формирования муфты источник тока отключают от сетки и полученную муфту охлаждают,П р и м е р . Термоусаживающуюся ленту из радиационно обработанного полиэтилена толщиной 2 мм и шириной 330 мм с предварительно...
