Лушников

Номер патента: 1089607

Опубликовано: 30.04.1984

Автор: Лушников

МПК: G08C 19/28

Метки: приема, сигналов, телеметрических

...устранениядроблений сигнала телеметрической инФОрмации,Зпюрамя напряжений, представленными на фиг. 1, являются: а - входной телеметрический импульс; б - им.-ульсы маркера; в - импульсы информации:, г - дискретно-интегрированныйвходной та,егч 1 етрический сигналд - задержанный входной телеметрический сигнал; е - сигнал, образованный логическим перемножением входного и задержанного телеметрических".гналов; ж - сигнал после логического суммирования дискретно-интегрированного телеметрического сигнала ссигналом, образованным логическим перемножением входного и задержанноготелеметрических сигналов,устройство для устранения дробле-.ний сигнала телескопической информации ,фиг. 21 содержит дискретный интегратор 1,. блок 2 задеря(кя элемент1.И 3,...

Номер патента: 1089185

Опубликовано: 30.04.1984

Авторы: Горов, Дмитриев, Лушников

МПК: D02H 1/00

Метки: автоматизированный, машин, сновальных, шпулярник

...(не обозначено), связанное кинематически с кулачком 25.На каретке 5 закреплены два пальца 26 и 27 для поворота паковкодержателей. Палец 26 жестко связан с кареткой, а палец 27 имеет возможность поворачиваться относительно горизонтальной оси на небольшой угол между двумя упорами (не обозначены). На пальце 27 жестко закреплен рычаг 28 со шкивом 29. На оси врашения. пальца 27 подвижно закреплен шкив 30, а на пластине 31, установленной на каретке подвижно, закреплены направляющие шкивы 32 и 33. Палец 27 связан с тяговым тросом 11 в двух точках. Ветвь троса 11 со стороны электропривода присоединенак пальцу 27 выше оси его вращения, другая ветвь со стороны направляющего шкива 34, закрепленного на раме, связана пальцем 27 ниже его оси вращения....

Номер патента: 1072083

Опубликовано: 07.02.1984

Авторы: Богомолов, Дьячков, Лушников, Панюков, Сергеенко

МПК: G08C 19/28

Метки: информации, приема

...группы,ныходы элементов И первой группы через элемент ИЛИ соединены с управляющим входом счетчика, счетный вход которого соединен с шиной им пульсов частоты заполнения, выходысчетчика соединены с входами второго элемента И, выход которого соединен с вторыми входами элементов И второй группы.На фиг. 1 представлена функциональная схема предлагаемого устройст. ва; на Фиг, 2 - временная диаграмма работы для случая использованиятрехразрядного счетчика импульсовчастоты заполненияУстройство содержит первый элемент И 1, распределитель 2 импульсов с входящими в него счетчиком 3распределителя импульсов и дешифратором 4, счетчик 5, второй элемент З 0 И б, первую группу 7 элементов И 71 -7 и исполнительные блоки 8.- 8 я(в предлагаемом устройстве в...

Номер патента: 1064489

Опубликовано: 30.12.1983

Авторы: Лушников, Павловецкий, Свиноренко, Шаройко

МПК: H05K 3/00

Метки: нанесения, плоских, поверхность, покрытия

...чтобы ее медненная поверхность2 прилегала к шлифованной (шерохо ватость 0,36 мкм) поверхности 3 стола 4.Накладывают держатель 5 на стол4 таким образом, чтобы маска 6 и при.жим 7 прилегали к поверхности 3 стола 4, а подложка 1 располагалась между ними. На поверхность 8 титановоймаски б нанесен слой меди вакуумнойплавки тощиной 7-8 и слой олово-висмута (содержит 0,5 висмута) толщиной 20 мкм. Шероховатость титановыхповерхностей маски 0,16, а покрытой олово-висмутом 0,63 мкм,Закрепляют подложку в держателе5, зажимая ее между прижимом 7 и маской б, При этом торцовая поверхностькромки 9 подложки 1 и поверхность 10маски б плотно прилегают, а поверхности 2 и 8 составляют одну поверхность и этим маскируют край 11 подложки.Устанавливают...

Номер патента: 1059658

Опубликовано: 07.12.1983

Автор: Лушников

МПК: H03D 1/06

Метки: амплитудно-импульсной, демодулятор, модуляцией, сигналов

...и входом амплитудного детектора введен управляемый усилитель-ограничитель,причем между входом фильтра сигнала и управляющим входом управляемого усилителя-ограничителя введе.ны последэвательно соединенныефильтр помехи и детектор напряженияпомехи.На Фиг.1 приведена структурнаяэлектрическая схема демодулятора 65 сигналов с амплитудно-импульсноймодуляцией; ва Фиг.2 - эпюры напряжений, поясняющие его работу.Демодулятор сигналов с амплитуцно-импульсной модуляцией содержитФильтр 1 сигнала, усилитель 2 сцепью автоматической регулировки,усиления (АЗУ) Э, управляемый уси- флитель-ограничитель 4, детектор 5напряжения помехи, .Фильтр б.помехи,амплитудный детектор 7, фильтр 8нижних частот, блок 9 симметрирования,;Формирователь 10 .сигналов,блок...

Номер патента: 1049848

Опубликовано: 23.10.1983

Авторы: Жуланов, Лушников, Невский, Никитин, Петрянов

МПК: G01W 1/00

Метки: капель, концентрации, облачных

..."Пуск" и "Стоп" соединены с соответствующими выходами синхрбнизато.ра 9, нход которого связан с фото- Б 0приемником б.Устройство работает следующим образом.Через рабочую кювету 3, освещаемую импульсным источником 1 света, Б 5 с помощью системы 2 напуска дисперсной среды прокачивается анализируемый воздух. Задатчик 10 частоты задает частоту 1 и длительностьл(, вспышек света, удовлетворяющие соотношениям1 ь-- И(, сс -Е и мгде- длина рабочего объемав рабочей кювете фО - скорость прохождениядисперсной среды н рабочем объеме.Таким образом, между двумя вспышками капля успевает пересечь весь рабочий объемп/н с Ч)При этом онане будет зарегистрирована дважды,так как длительность вспышки многоменьше нремени нахождения капли врабочем объеме (,(....

Номер патента: 1045833

Опубликовано: 07.10.1983

Авторы: Кашурко, Кинкер, Лушников, Никифоров

МПК: A01C 7/00

Метки: аппарата, высевающего, заборным, работы, устройством

...при отсутствии высева семян вместо сигнала "Нарушение" может формироват ь ся сигнал "Исправно",что требует принятия специальных мерпо защите чувствительного элемента отвоздействия инородных тел, а такжефиль:рации псглезного сигнала, получаемого г,ри Фиксации перемещения по"севного материала, от помех, возникающих при фиксации перемещения инородньх тел, Кроме того, попаданиеинородных тел в зону восприятия чувст -Вительного элемента поиводит к сни"жению его восприимчивости к регистрации полезных перемещений,Целью изобретения является павы"шение эксплуатационной надежности.Поставленная цель достигается тем,что согласно предлагаемому способуфиксацию возмущения Ьт перемещенипосевного материала производят в зоне его притока к...

Номер патента: 1044733

Опубликовано: 30.09.1983

Авторы: Галушко, Лукьянов, Лушников, Редькин, Руденко, Толок

МПК: E02D 27/01

Метки: фундамент

...горизонтальные плиты45шарнирно соединены дополнительнымисвязями с близлежащими вертикальнымиэлементами, а башмак посредством основных связей шарнирно соединен с верхними вертикальными элементами.50На фиг. 1 изображен предлагаемыйфундамент, поперечный разрез на фиг.2разрез А-А на фиг. 1; на фиг. 3 - тоже, при выполнении вертикальных элементов в виде уголков; на фиг, 4 .и 5 - 55то же, при выполнении вертикальныхэлементов в виде цилиндрических скорлупе 33 2 фундамент включает оболочку 1,выполненную составной из продольныхсекций 2 и заполненную сыпучим мате риалом 3, и башмак .4 с подколонником 5, Башмак 4 установлен на сыпучий материал 3 и соединен с секциями 2посредством наклонных связей 6. Всыпучем материале на расстоянии другот друга...

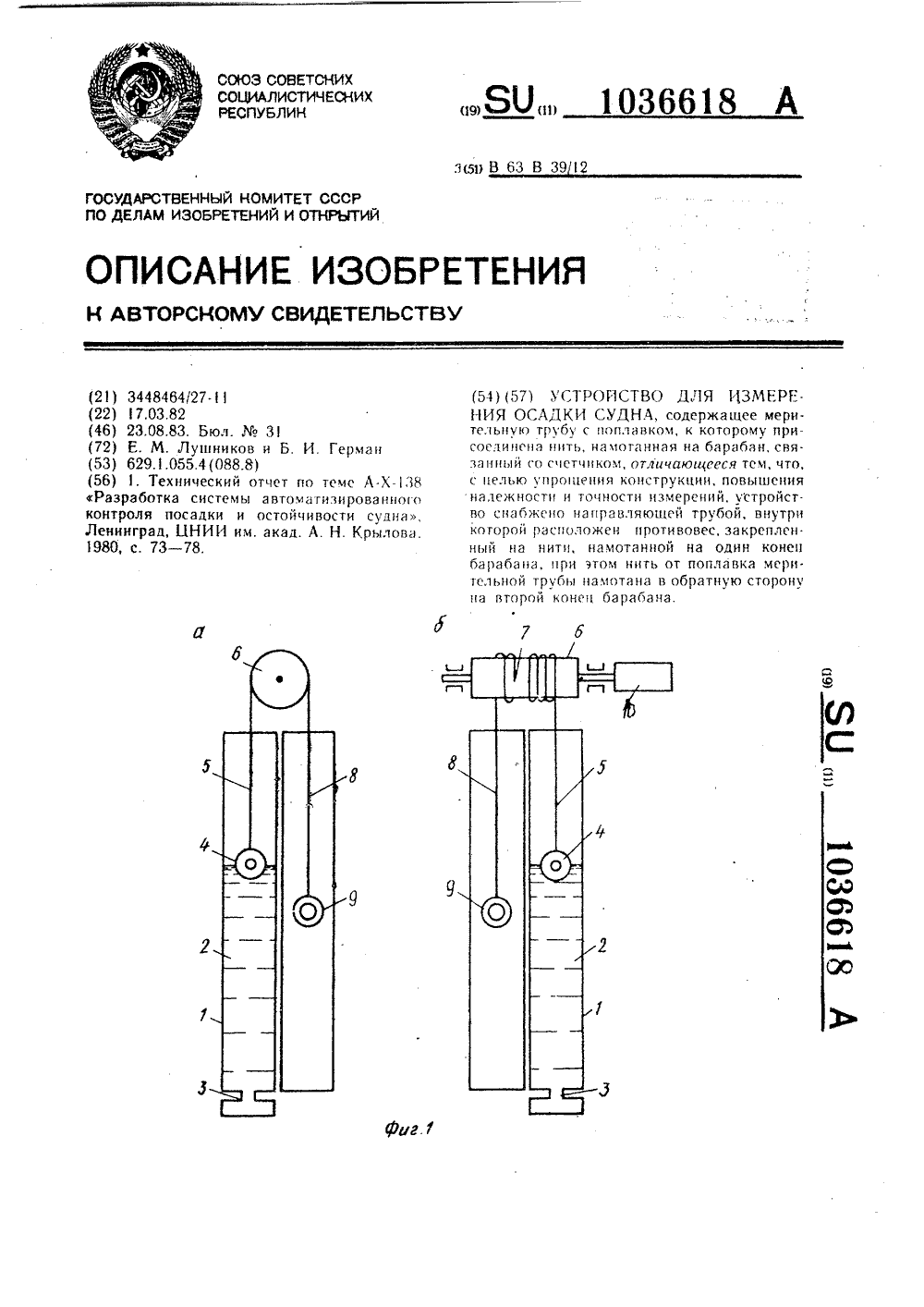

Номер патента: 1036618

Опубликовано: 23.08.1983

Авторы: Герман, Лушников

МПК: B63B 39/12

Метки: осадки, судна

...с)цет и )кдзывгь новое Ге значение.сли рке процзо,( узеличецие осдлки, поп- ( (1 )(с( Гс со с)олбом 2 волы будетг,:Ц;1" ВГРХ,;3 Р),:3 ПРОТИВОВГС З ОП)с-, кс Рзро) бдрдбдца б укажет также :гд изм(цс ццс сдл.и сулиа цо индикатору 1011 ри ц;) цчиц крец или лифферентд (фиг 1 силы Т, и Тд цдтяжеиия обеих ;итси, цдмотдццых на барабан, определяюцих рцоГсцо(3 положсцие системь, оста. От( ц;)рдл.нльцыми лру другу, в отличие 01ро)отццд, что обеспечивается параллельц 5 р )спор)( .кец и ем м( ри тел ьцой и напра в Юцсй1 ттб. ЭТО ПОВЫШдет НЛЕжцОСтЬ и огцс)с)ь прибора. Олицаковдя форма и ; (зри Гце размеры груза-противовеса й .1( кд Обссцс(и Взк)т и рих 1 ерцОР рд Венство б) гр(х сост(з,51 юПцх сил Т и Т 1), при. б. Пждюцих к стенкам труб эти...

Номер патента: 1018972

Опубликовано: 23.05.1983

Авторы: Лушников, Оленина, Шендеров

МПК: C12N 15/00

Метки: активных, используемый, микроорганизмов, нитрофураноустойчивых, отбора, отношении, соединений, тест-объект, химических, штамм

...видов с плазмидной устойчивостью этого типа.Плаэмида р 00105 обладает Р 1 п Фенотипом. Клетки штамма Е.со 11 К 12,воспринявшие ее при конъюгации, приобретают донорную активность, хотяхарактеризуются нечувствительностьюк Фагам Р,Ь,р,специфичным для штаммовс плазмидами 1 пс,Р,1 пс,1 псР групп.Они передают признаки Рс (фурацилин),Гд (фурагйн),Рк (фуразолидон) приповторном скрещивании реципиентномуштамму Е.со 11 В с частотой, сравнимой с частотой передачи тийичныхВ-плаэмид (табл. 1) .Вместе с маркерами нитрофураноустойчивости наблюдается перенос ихромосомных генов донора, контролирующих синтез аминокислот (1 ец,ргосгррЫэ р 1 уз р 3.1 ч),Плазмиды, контролирующие устойчивость к производным 5-нитрофурана,стабильно сохраняются штаммом...

Номер патента: 1007133

Опубликовано: 23.03.1983

Авторы: Бочков, Кириченко, Лазаренко, Лушников, Однолько

МПК: G11C 8/00

Метки: адресный, формирователь

...суп- транзистора и является четвертым управ ности к предлагаемому является адресный ляющим входом формирователя, стоки формирователь для МДП запоминающего фф седьмого и восьмого ключевых МДП- устройства, содержащий шесть транзисто транзисторов соединены с второй шиной ров, конденсатор, управляющую, адресную, питания, а исток девятого ключевого входную и выходную шины 2. МДП-транзистора -с первой шиной щмОднако недостатком етого формирова- тания.теля является невысокая надежность при Я На чертеже представлена принципиальвозникновении отрицательных помех на ная электрическая схема адресного форвыходных шинах, когда возможно откры- мирователя.ванне выходных транзисторов и воэникно- Адресный формирователь содержит вениеутечки с входной...

Номер патента: 1003348

Опубликовано: 07.03.1983

Авторы: Бочков, Лазаренко, Лушников, Минков, Однолько, Соломоненко

МПК: H03K 19/08

Метки: импульсов, формирователь

...1 ретьего МДП-транзисторов, исток второго МДП- транзистора. подключен к затвору пятого МДП-транзистора, затвор третьего МДП-тран. зистора подключен через второй конденсатор к стоку шестого и истоку седьмого МДП- транзисторов и непосредственно к истоку 25 восьмого МДП-транзистора, сток и затвор которого подключены к шине питания, сток седьмого МДП-транзистора подключен к шине питания, исток шестого МДП-транзистора подключен к общей шине, затворы первого и четвертого МДП-транзисторов соединены/ дополнительно введены первый и второй двухтактные каскады, девятый, десятый, одиннадцатый и двенадцатый МДП-транзисторы, третий, четвер 1 ый и пятый конденсаторы, причем первый и второй входы первого двухтактного каскада подключены к первой и...

Номер патента: 1001884

Опубликовано: 07.03.1983

Авторы: Белобородов, Беседин, Гольша, Грек, Кинкер, Клейнман, Логин, Лушников, Опишанский, Семенов, Тамиров, Хорошенков, Хоружий

МПК: A01C 7/00

Метки: высева, семян

...импульсы тока, частота которых пропорциональна частоте высева. Так как звуковая индикация отказа отсутствует, то на запирающем входе ключа 11 управления 60 сигнал запрета не подается, поэтому импульсы тока, пройдя через ключ 11 управления, будут поступать на счетные входы 10 104 счетчиков88, вызывая появление уровней логической 1. При соответствии частоты фактического высева на входах 9 9 сброса заданной частоте высева на счетных входах 10, 10 ц счетчиков 8 8 4 уровень логической 1 может появляться лишь на первом выходе каждого счетчика 8 8 который не задействован, На 2-м- И-м выходах счетчиков 8 84 многоканальной схемы преобразования сигналы. отсутствуют, поэтому световая и звуковая сигнализация при нормальном процессе высева...

Номер патента: 991507

Опубликовано: 23.01.1983

Авторы: Бочков, Лазаренко, Лушников, Минков, Однолько

МПК: G11C 11/40

Метки: импульсов, формирователь

...обогащенного типас первого по десятый 6-15, первый16, второй 17, третий 18 и четвертый19 конденсаторы. 55На фиг.1 изображены временныедиаграммы напряжений О и 04 соответственно на первом и на втором входах формирователя и напряжения Она выходе формирователя. е 9Предложенный Формирователь импульсов работает следующим образом.В исходном состоянии напряжениена ьходе 3 (см.фиг.2) высокое и соответствует логической единице, на И входе 4 равно нулю,.При этом транзисторы б и 9 (фиг,1) открыты, на затворе транзистора 10 напряжение равно нулю - транзистор 10 закрыт, на выходе 5 через открытый транзистор 9 устанавливается низкое напряжение (фиг.2). Транзистор 15 (Фиг.1) закрыт, через транзистор 14 затвор транзистора 13 предварительно...

Номер патента: 991504

Опубликовано: 23.01.1983

Авторы: Лазаренко, Лушников, Минков, Однолько

МПК: G11C 8/00

Метки: адресный, формирователь

...3 и 4 равно нулю, на входе 5 - высокое напряжение, равное, либо превышающее напряжение на шине 2 питания, Пусть напряжение на входе 5 равно напряжению на шине пита" ния О , тогда в исходном состоянии затворы транзисторов 12 и 13 будут заряжены дб напряжения (О -Ч. ), где Ч - пороговое напряжение ИДП-тран- Тзистора. Через открытае транзисторы 19,20, 12 и 13 напряжение на входе 8 и входе 9 и на затворах транзисторов 10 и 11 установится ранним на пряжению на входах 4 и 3 соответственно, т,е. будет равно нулю. Напряжение на шине 6 опорного напряжения постоянно и равно полусумме напряжений логического нуля и единицы на входе 7. Для пранильной работы адресного формирователя напряжение на шине опорного напряжения должно превышать пороговое...

Номер патента: 988881

Опубликовано: 15.01.1983

Авторы: Белугин, Брон, Вольченко, Лушников, Соколов, Соловьев

МПК: C21D 1/26

Метки: заготовок, термической

...регламентированного охлаждения заготовок на 111 этапеих дальнейшее охлаждение до цеховойтемпературы проводят на воздухе.Предлагаемый способ позволяет эффективно снизить сопротивление деформации и повысить пластичность стапревращения, снятие фазового наклепа 1 ) и формируЬт аустенитное зерно такого размера, которое при последующем охлаждении приводит к образованию структуры феррита и зернистого пер лита, не обладающего разноэернистос.-тью (режим 3-5 в табл.1 и 2).ФНагрев ро температур, лежащи 11 ниже чем Ас+90 С, приводит к тому, что при нагреве в структуре заготовок на"10 ряду с аустенитом присутствуют нерастворившиеся пластины карбидной фазы. Вследствие этого после охлаждения структура заготовок содержит около15 10 пластинчатого...

Номер патента: 982094

Опубликовано: 15.12.1982

Авторы: Лушников, Ноздринов

МПК: G11C 19/00

Метки: буферное, запоминающее

...-4 соответствующегоЯ, Иразряда и к первому входу основных .триггеров В -1 предшествующего разр)-4ряда управляющего регистра. Выходфвентиля 8 подключен к второму входуосновного триггера 1 .Устройство работает следующим образом,На шины 14 и 15 тактовых импульсовпостоянно поступают серии тактовых импульсов ТИ 1 и ТИ 2 соответственно,сдвинутые по Фазе одна относительнодругой, В исходном состоянии с триггера 11 на вентиль 13, с триггера 12 натриггер 11, с триггера 4 на вентиль 5 и с триггера 9 на вентиль 10поступает высокий потенциал. Для записи инФормации на вину 16 поступаетимпульс, который подтверждает .состояние триггера 11 и вместе с первым импульсом ТИ 2 через вентиль 13 переключает триггер 12, который выдает высокий потенциал иа...

Номер патента: 980160

Опубликовано: 07.12.1982

Авторы: Бочков, Лазаренко, Лушников, Однолько

МПК: G11C 8/10

Метки: дешифратор, запоминающего, устройства

...ИДП-транзистор, истоккоторого соединен с затвором второго транзистора, затвор подключен кшине питания, а сток является управляющим входом дешифратора.На Фиг. 1 приведена принципиальная схема дешифратора; на фиг, 2временные диаграммы, поясняющиеего работу,Дешифратор содержит транзисторы1-6, шину 7 питания, управляющий 8,адресный 9 и информационный 10 входыи выход .11 дешифратора, а также шину12 нулевого потенциала,На Фиг. 2 изображены диаграммынапряжений на управляющем 8, адресном 9 и информационном 10 входахдешифратора.Транзистор 5 выбирается таким образом, чтобы постоянная времени разряда емкости затвора транзистора 2через транзистор 5 была больше,чем время между отрицательным фронтом на входе 8 и положительным фронтом на входе 9,...

Номер патента: 969189

Опубликовано: 30.10.1982

Авторы: Валаев, Гольша, Грек, Заборонский, Кинкер, Лушников, Мейксон, Федосеев, Хорошенков, Хоружий

МПК: A01C 7/00

Метки: агрегатов, посевных, работы, широкозахватных

...начала работы тракторист по.шкале задатчика количества отказов.устанавливает допустимое для данного 55типа посевного агрегата количествоотказов, при которых качество посева находитсяв заданном пределе агротехнических требований,С началом процесса датчик 17 за-. 60пуска Сратабывает и элемент включения памяти 5 разблокирует элементы 4 -4 памяти и цепи питания дат"чиков 1 -1 высева так, что послединие готовы к фиксации семян. 65 При пролете высеваемых семян дат- чики 1 -1 и вырабатывают электрический сигнал, который усиливается усилителЯми 34 -Зи и воздействУет на элементы 44-4 и памяти так, что,последние переходят в состояние противоположное исходному, принимаемое условно за "Оф. В этом случае, во-первых, изменяется на противоположное...

Номер патента: 947287

Опубликовано: 30.07.1982

Авторы: Лушников, Маренинов

МПК: E02D 27/12

Метки: возведения, свайного, фундамента

...на величину осадка Я вниз. 1 о Способ осуществляется следующим образом.В грунт 1 погружают сваи 2, на верхниеторцы 3 свай 2 устанавливают листы 4 и прокладки 5 из пластичного материала (например, битума) и устраивают ростверк 6, укладываемый на бетонную подготовку 7.Прокладки 5 на верхнем торце 3 свай 2 крайнего ряда, подлежащих перемещению (фиг. 2) имеют скосы 8 со стороны, противоположной направлению смещения соот ветствующих свай. Величина скоса 8 определяется величиной смешений Д сваи 2 в горизонтальном направлении (например, О - 15 мм). Высота прокладок принимается равной ожидаемой осадке 5 ростверка 6, 947287На начальной стадии погружения свайного фундамента нагрузкой (фиг. 1) образуется осадка ростверка 6 и бетонной подготовки 7...

Номер патента: 939643

Опубликовано: 30.06.1982

Авторы: Лебедев, Лушников

МПК: E02D 1/00

Метки: грунта, испытания

...на основаниипредварительной тариронки определяют 5 величину образовавшегося на зонде 2 нормального давления Р, Р, Р соответственно и пределах каждой секции. Далее установку извлекают из скважины, заменяют наконечник 1 на 55 другой, имеющий меньшйй или больший начальный радиус режущей кромки(го)0, вновь погружают н исследуемый грунт и повторяют измерения с целью получения значений нормального давления Р 4, Р, Рб. Результаты испытаний выражают в виде,зависимости между относительным увеличением радиуса скважины О=(г -г,) /г (г; - радиус зонда 2 в пределах 1 секции) и образующимся нормальным давлением Р;, которая эквивалентна соответствующей зависимости, получаемой и результате прессиометрического испытания грунта. По этой зависимости...

Номер патента: 933874

Опубликовано: 07.06.1982

Авторы: Лебедев, Лушников, Маренинов

МПК: E02D 1/00

Метки: грунта, испытания, мерзлого

...шланг 9. Нагреватели 5 и датчики 6 и 7 соединены с наземными устройствами источником тока, измерителем перемещений и температуры (на чертеже не показаны) соединительными проводами, размещенными внутри шланга 9. Корпус 1 снабжен трубой 10, через которую пропущен щуп 11 с наконечником 12 из теплоизоляционного материала, например эбонита. На верхнюю часть щупа 11 нанесена шкала 13,Положение границы зоны оттаивания в различные моменты времени 1 1 и 1 показано позициями соответственно Г 4, 15 и 16.Способ реализуется следующим образом.Производят бурение скважины и установку устройства в забое скважины. В эластичную оболочку 2 через шланг 9 подают сжатый воздух, а нагреватели 5 подключают к источнику питания. Причем нагреватели...

Номер патента: 923403

Опубликовано: 30.04.1982

Авторы: Гольша, Грек, Кинкер, Лушников, Плащевский, Соловкин, Федосеев, Хаврюта, Хоружий

МПК: A01C 7/00

Метки: пневматическим, работы, семян, семяпроводу, сеялки, транспортированием

...давления в полости семяпровода 2 будет недостаточнодля выбивания пробки, то мембрана 4полностью прогнется и надавит нанеподвижный контакт 6, который сомкн.ется с подвижным контактом 14 ивключит сигнализатор 16, т.е, трактористу лишь только е случае устойчивого сохранения "пробки" подаетсясветозвуковой сигнал,25 После очистки семяпровода 2 от "пробки" давление в его полости вновь примет значение Р 1, мембрана 4 примет исходное положение и масло из правой части полости 8 через отверстие 12 в перегородке 11 начнет перетекать в левую часть, так как ее объем увеличится и на мембрану 7 действует сила подпружиненного контакта 14. Электрическая цепь сигнализатора 16 при этом размыкается.Наличие винта 13 позволяет регулировать размер...

Номер патента: 920355

Опубликовано: 15.04.1982

Авторы: Лебедев, Лушников

МПК: G01B 7/00

Метки: перемещений

...диффереи.циальные датчик 1 и задатчик 2, генератор 3,вклюяенный между средними выводами датчи.ка 1 и задатчика 2, выпрямительные мосты4 и 5, резисторы 6 и 7, включенные в выходные диагонали мостов 4 и 5, и нуль-индикатор8, подключенный к одноименным. выводам выходных диагоналей мостов 4 и 5,Устройство работает следующим образом.Напряжение генератора 3 подается на сред.ние.выводы дифференциальных датчикаи эа.датчика 2, Напряжения с одноименных край.Составитель В. НиколаТехред Т. Маточка Редактор О, Персиянцева Корректор В. Бутяга Подписное аказ 2313/3 Тираж 614ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 П "Патент", г. Ужгород, ул роектиая 392035 них выводов датчика 1 и...

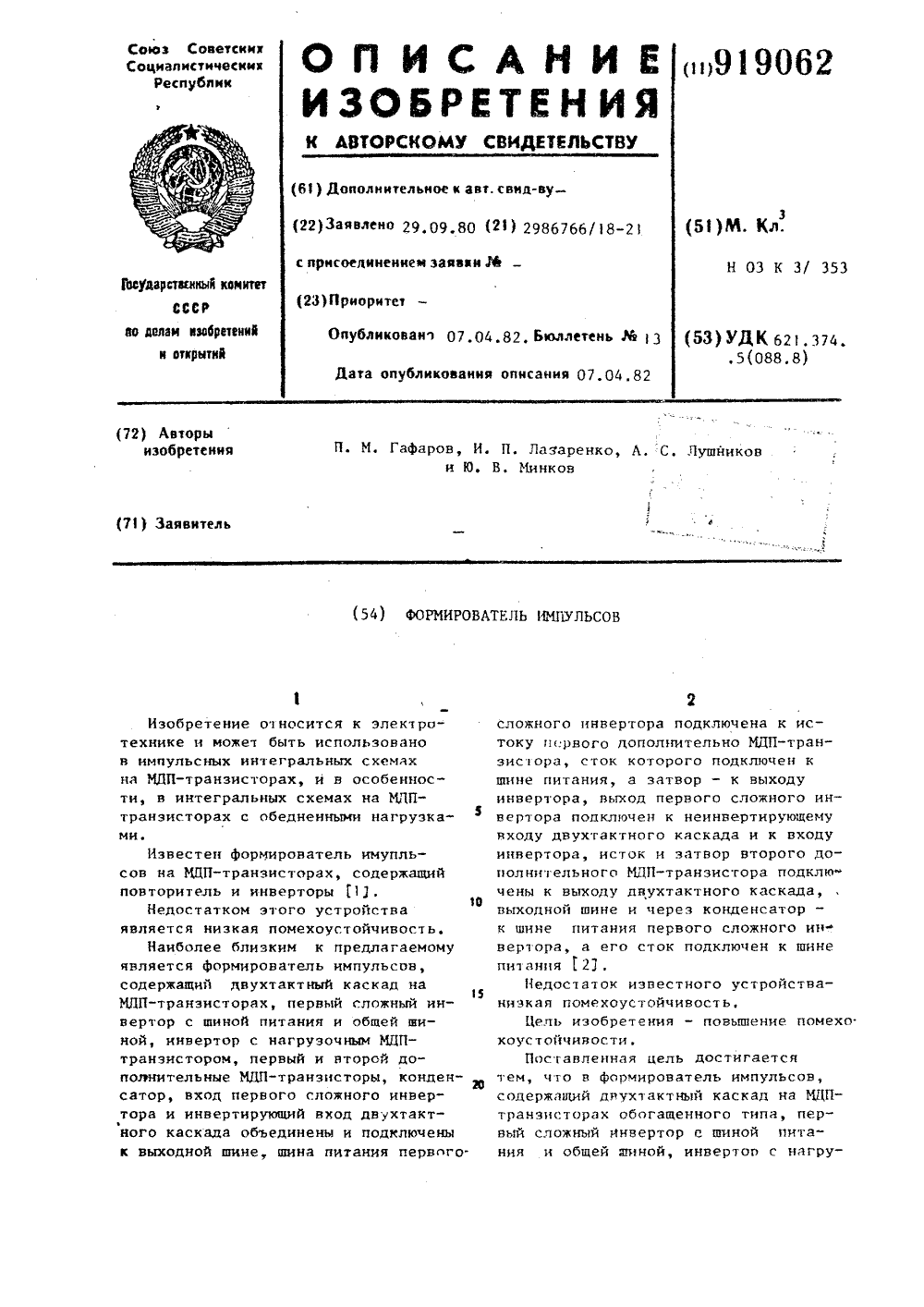

Номер патента: 919062

Опубликовано: 07.04.1982

Авторы: Гафаров, Лазаренко, Лушников, Минков

МПК: H03K 3/353

Метки: импульсов, формирователь

...на МДПтранзисторах 9 и 10, дополнительные45МДП-транзисторы 11 и 12, инвертаре нагруэачным ТЯП-транзистором 12 наМДП-транзисторах 13 и 14, конденсатор 15, второй:сложный инвертор наМДП-транзисторах 16 и 19МДП транзисторы 596 9910-1391656обогащенного типа, МДП-транзисторы798911912914918919 и МДП-конденсатор 15 - обедненного типа.Устроиство работает следующим об 55разам,Когда па входной шине Формирователя установится уровень логическойединиць 1, транзисторы 5,6,9,16 и открыты, и на выходной шине, затворах транзисторов 7,8,10-13,18,19 иистоках транзисторов 5 и 6 напряжение ниже порога транзистора.обогащенного типа, напряжение на затворетранзистора 9 равно напряжению питания, напряжение на конденсаторе15 также близко к напряжению...

Номер патента: 911692

Опубликовано: 07.03.1982

Авторы: Лазаренко, Лушников, Минков, Однолько, Соломоненко

МПК: H03K 3/353

Метки: импульсов, формирователь

...транзистора 8в течение всего переходного процес 55 са. Второй щдэаряж щий транзистор12 закрыт. Емкость С затвор-каналтранзистора 9 действует в качествеобратноЯ связи в этом переходномпроцессе, и повышение напряжения60 на истоке транзистора 9 передаетсяна его затвор.Таким образом, высокая проводимость, определяемая напряжением затвор-исток коммутирующего транзистора65 9 сохраняется в течение всего пеНа фиг. 1 представлена принципиальная схема формирователя; нафиг. 2 - временная диаграмма работыформирователя.Формирователь импульсов содержитшины питания 1, общую 2, йЬрвуювходную 3, вторую входную 4, выходную 5, МДП-транзисторы 6 - 12 икрнденсатор 13, Истоки первого би второго 7 заземляющих транзисторовобогащенного типа соединены с...

Номер патента: 909006

Опубликовано: 28.02.1982

Авторы: Елпанов, Лушников, Ямов, Яровой

МПК: E02D 1/00

Метки: прессиометр

...эластичную оболочку, и эластичными шайбами, установленными внутри эластичной оболочки на корпусе под прижимными шайбами. На фиг 1 изображен прессиометр,общий вид; на фиг. 2 - узел крепления эластичной оболочки.5 Прессиометр состоит из корпуса 1,эластичной оболочки 2 с упругимикольцами 3, двух жестких металлических колец 4, гаек 5, прижимныхшайб Е, двух эластичных шайб 7, защитных колпаков 8 и 9, подающеготрубопровода 10 с подводящим штуцером 11.Работа прессиометра осуществляется следующим образом. При подаче воздуха по трубопроводу 10 и создании избыточного давления в корпусе 1 крепление эластичной оболочки 2 и ее герметичность обеспечивается за счет того, что на эластичную шайбу 7 через прижимную шайбу 6 передается...

Номер патента: 907074

Опубликовано: 23.02.1982

Авторы: Гончарова, Зинченко, Королев, Лушников, Оловянишников, Филиппова

МПК: C21D 1/78

Метки: комбинированной, стальных

...характеристиках. Кроме того, дпя обеспечения допговечности и надежности необходимо повысить ударную вязкость и усталостнуюпрочность.Цепь изобретения - повышение допговечности детапей,Поставпенная цепь достигается тем,что согпасно способу вкпючающему цементацию при 1000-1050 С, подстуживаиие, нагрев под закапку, закапку и отпуск, подстуживание производят со скоростью 0,2-0,6 С/с в течение 2060 миц,Способ осушествпяют следующим образом. 15Детапи из цементируемых стапей нагревают до 1000-1050 оС с выдержкойв течение 60-120 мин в газовой наугпераживающей атмосфере, затем охпаждаютсо скоростью 0,2-0,6 С/с в течение 2060 мин, затем нагревают под эакапку доо830-860 С, выдерживают при этой температуре 30-40 мин до выравниваниятемпературы садки,...

Номер патента: 895368

Опубликовано: 07.01.1982

Авторы: Автоматизации, Авторы, Всесоюзный, Губарева, Кopм6пpq, Лившиц, Лушников, Технологический

МПК: A01K 5/02

Метки: 895368

...транспортера, причем это устройство выпол нено в виде приводного шнека.На чертеже изображен кормораздатчик в разрезе, вид сбоку.Кормораздатчик содержит бункер 1с дном в виде подающего транспорте" т 0 ра 2, на выходе которого в зоне выгрузного окна 3 размещен битер 4.Над транспортером установлен с воэ"можностью перемещения в вертикальной плоскости параллельно своей оси 15 наклонный счесывающий транспортер5, на нижнем конце которого посред"ством рамы б закреплено устройстводля раэравнивания корма по ширинебункера, выполненное в виде привод ного шнека 7, имеющего противоположно направленную от его серединынавивку.Кормораздатчик используют следу"ющим образом.25 Подающим транспортером 2 кормперемещают в зону выгруэного окна 3.Разравнивающее...

Номер патента: 874864

Опубликовано: 23.10.1981

Авторы: Быстрых, Лушников, Яровой

МПК: E02D 1/00

Метки: грунтов, испытания, просадочных

...первом этапе замачивания по мере роста давления 6, производят плавное увеличение давления в камере прессиометра доР= 60 . В этом состоянии перемещения 1.1(Р) равны нулю, Далее повышаютуровень воды в трубе на заданную величину и, одновременно с ростом регистрируемого давления б 0, с помощью перепускногокрана манометрической головки 7 поддерживают давление Рв камере постоянным,замеряя перемещения 11 внутри скважины.После условной стабилизации перемещенийна каждой ступени повышения 6, вновь поднимают уровень столба воды в трубе назаданную высоту до получения 3 - 4 точекна участке Р, -а графика 1 (фиг. 3).Затем ступенями Р, равными 1/4 - 1/5 Р,производят снижение начального давленияв камере прессиометра до тарировочного иполучают участок а...
