Формирователь импульсов

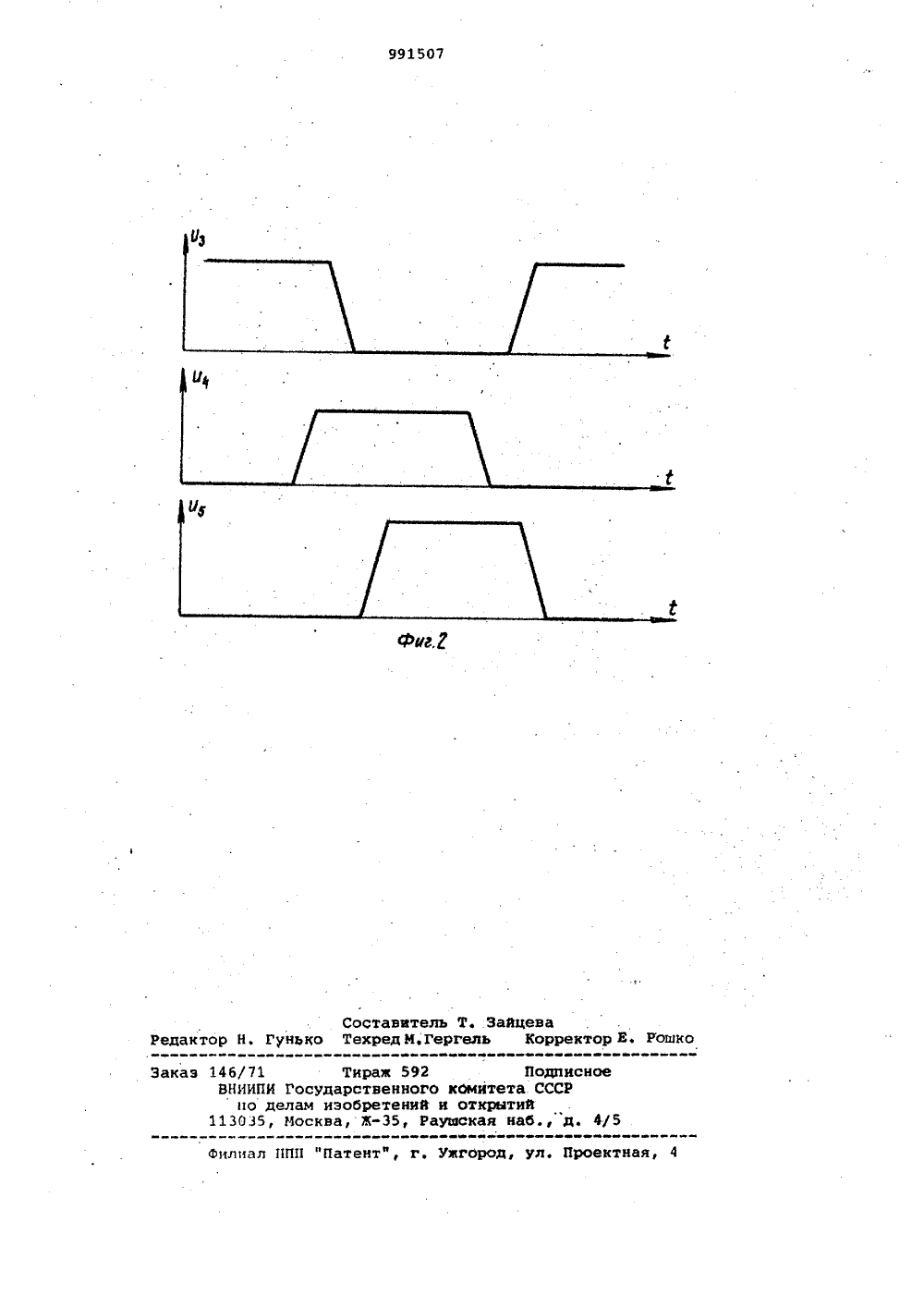

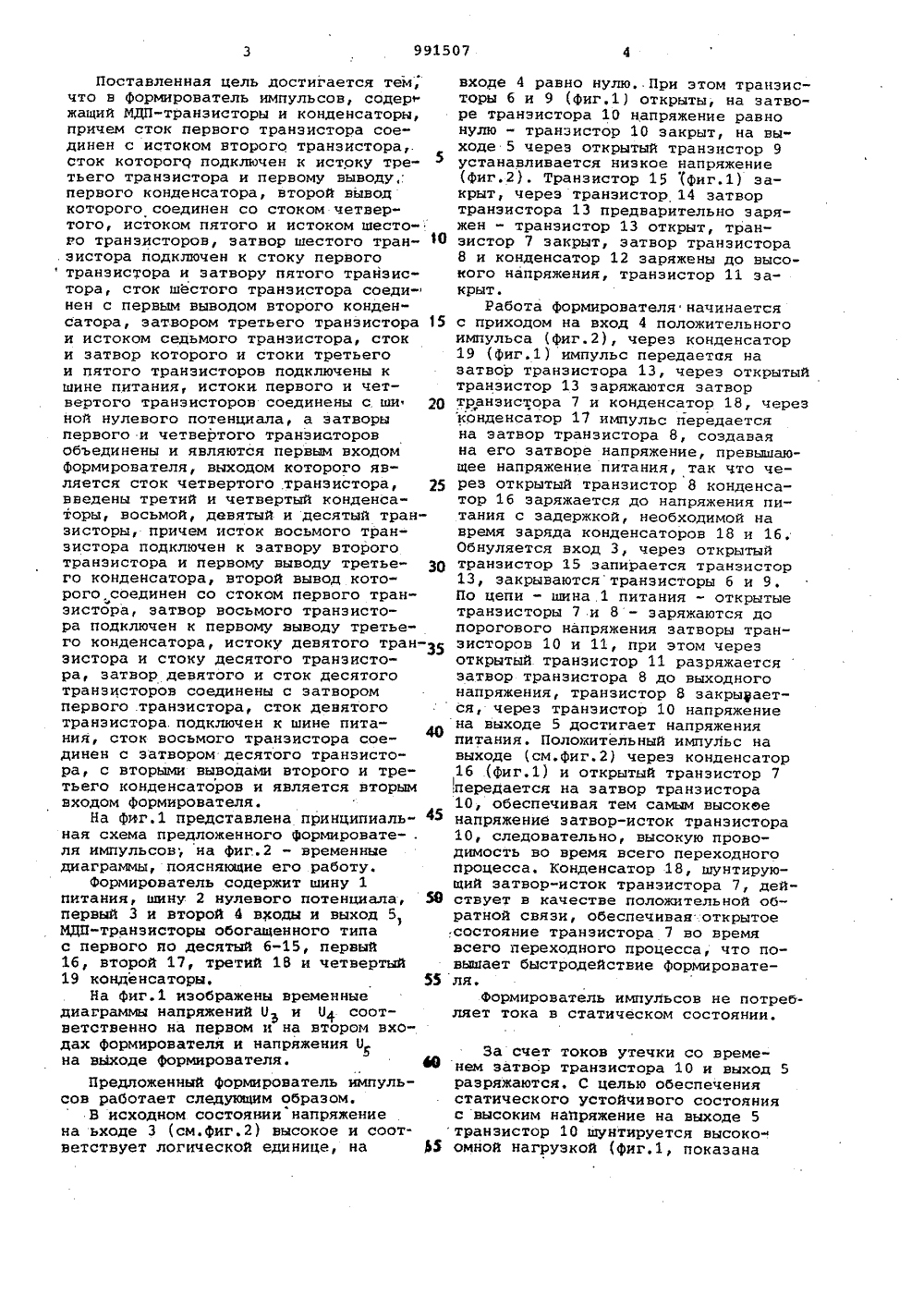

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 220681 (21) 3303932/18-24 Союз СоветскихСоциалистическихРеспублик и 1991507 151 М Кп 3 С 11 С 11/40 с присоединением заявки ЙоГосударственный комитет СССР ио делам изобретений и открытийОпубликовано 23,01.83. Бюллетень Йо 3 Дата опубликования описания 25.0183( 54 ) ФОРИИРОБЛ ИИПУЛЬСО к запоми Изобретение относитсянающим устройствам.Известен Формирователь импульсов,который состоит иэ двух инверторовс общим входом, причем затвор нагру,зочного транзистора выходного пнвертора подключен к выходу первого 1.Недостатком этого формирователяявляется значительная мощность, потребляемая в статическом режиме приуровне входного напряжения, соответствующем логической единице.Наиболее близким техническим решением к изобретению является формирователь импульсов на ИДП-транзисто 1рах обогащенного типа, содержащий общую шину, шину питания, входную и выходную шины, инвертор на первом транзисторе, в цепь стока которого включены последовательно второй и третий транзисторы, выходной каскад на четвертом и пятом транзисторах, исток второго транзистора подключен к затвору пятого транзистора выходного каскада, а его затвор, объединенный со стоком, подключен через первый конденсатор к выходу выходного каскада и к выходной шине, затворы . . первого и четвертого транзисторов объединены и подключены к входной шине, затвор третьего транзистораинвертора подключен к истоку шестоготранзистора, затвор и сток которогоподключены к шине питания, второйинвертор на седьмом и восьмом транзисторах, затвор седьмого транэистора подключен к истоку второго транзистора, сток седьмого и исток восьмого транзисторов объединены и черезвторой конденсатор подключены к затворам восьмого и третьего транзисторов,истоки первого, четвертого и седьмоготранзисторов подключены к общей шине,стоки третьего, пятого и восьмого5 транзисторов подключены к шине питания 2,Недостатками такого формирователяявляются низкое быстродействие, обусловленное диодным включением второготранзистора, и большое потреблениемощности, так как когда на входе высокий потенциал, сквозной ток идетпо цепи первого иивертора .- первый,второй и третий транэиетоы, а при25 низком входом напряжении ток идетпо цепи - седьмой и восьмой транзистОрывЦелью изобретения яшение быстродействия иребляемой формировател вляется повыснижение пот ем мощности,К.Б. Окнолько, А.С. Лунников, Ю.В. Мийков И.П, Лазаренко и А.Н. БочковПоставленная цель достигается темчто в Формирователь импульсов, содержащий МДП-транзисторы и конденсаторы,причем сток первого транзистора сое"динен с истоком второго транзистора,.сток которого подключен к истоку третьего транзистора и первому выводу,первого конденсатора, второй выводкоторого соединен со стоком четвертого, истоком пятого и истоком шесторо транзисторов, затвор шестого тран- Юэистора подключен к стоку первоготранзистора и затвору пятого транзистора, сток шестого транзистора соединен с первым выводом второго конденсатора, затвором третьего транзистора 15и истоком седьмого транзистора, стоки затвор которого и стоки третьегои пятого транзисторов подключены кшине питания, истоки первого и четвертого транзисторов соединены с.ши 20ной нулевого потенциала, а затворыпервого и четвертого транзисторовобъединены и являются первым входомФормирователя, выходом которого является сток четвертого транзистора, 25введены третий и четвертый конденсаторы, восьмой, девятый и десятый транзисторы, причем исток восьмого транзистора подключен к затвору второготранзистора и первому выводу третье- ЗОго конденсатора, второй вывод которого, соединен со стоком первого транзистора, затвор восьмого транзистора подключен к первому выводу третьего конденсатора, истоку девятого тран-З 5зистора и стоку десятого транзистора, затвор девятого и сток десятоготранзисторов соединены с затворомпервого транзистора, сток девятоготранзистора. подключен к шине пита"ния, сток восьмого транзистора соединен с затвором десятого транзистора, с вторыми выводами второго и третьего конденсаторов и является вторымвходом формирователя,На фиг.1 представлена принципиальная схема предложенного формировате- .ля импульсов; на фиг,2 - временныедиаграммы, поясняющие его .работу.Формирователь содержит шину 1питания, шину 2 нулевого потенциала,%первый 3 и второй 4 входы и выход 5,14 ЩП"транзисторы обогащенного типас первого по десятый 6-15, первый16, второй 17, третий 18 и четвертый19 конденсаторы. 55На фиг.1 изображены временныедиаграммы напряжений О и 04 соответственно на первом и на втором входах формирователя и напряжения Она выходе формирователя. е 9Предложенный Формирователь импульсов работает следующим образом.В исходном состоянии напряжениена ьходе 3 (см.фиг.2) высокое и соответствует логической единице, на И входе 4 равно нулю,.При этом транзисторы б и 9 (фиг,1) открыты, на затворе транзистора 10 напряжение равно нулю - транзистор 10 закрыт, на выходе 5 через открытый транзистор 9 устанавливается низкое напряжение (фиг.2). Транзистор 15 (Фиг.1) закрыт, через транзистор 14 затвор транзистора 13 предварительно заряжен - транзистор 13 открыт, транзистор 7 закрыт, затвор транзистора 8 и конденсатор 12 заряжены до высокого напряжения, транзистор 11 закрыт.Работа формирователя начинается с приходом на вход 4 положительного импульса (фиг.2), через конденсатор 19 (фиг.1) импульс передаетая назатвор транзистора 13, через открытыйтранзистор 13 заряжаются затвортранзистора 7 и конденсатор 18, черезконденсатор 17 импульс передается на затвор транзистора 8, создавая на его затворе напряжение, превышающее напряжение питания, так что через открытый транзистор 8 конденсатор 16 заряжается до напряжения питания с задержкой, необходимой на время заряда конденсаторов 18 и 16. Обнуляется вход 3, через открытый транзистор 15 запирается транзистор 13, закрываются транзисторы б и 9, По цепи - шина,1 питания - открытые транзисторы 7 и 8 " заряжаются до порогового напряжения затворы транзисторов 10 и 11, при этом через открытый транзистор 11 разряжается затвор транзистора 8 до выходного напряжения, транзистор 8 закрывается, через транзистор 10 напряжение на выходе 5 достигает напряжения питания. Положительный импульс на выходе (см,фиг.2) через конденсатор 16 (фиг.1) и открытый транзистор 7 ,передается на затвор транзистора 10, обеспечивая тем самым высокое напряжение затвор-исток транзистора 10, следовательно, высокую проводимость во время всего переходного процесса. Конденсатор 18, шунтирующий затвор-исток транзистора 7, действует в качестве положительной обратной связи, обеспечивая открытое состояние транзистора 7 во время всего переходного процесса, что повышает быстродействие формирователя.Формирователь импульсов не потребляет тока в статическом состоянии. За счет токов утечки со временем затвор транзистора 10 и выход 5 разряжаются, С целью обеспечения статического устойчивого состояния с высоким наПряжение на выходе 5 транзистор 10 шунтируется высокоомной нагрузкой (фиг.1, показанапунктиром), компенсирующей токи утеч ки.Технико-экономическое преимущество предложенного формирователя импульсов заключается в более высоком быстродействии и меньшем потреблении мощности чем в известном.формула изобретенияформирователь импульсов, содержащий МДП-транзисторы и конденсаторы, причем сток первого транзистора соединен с истоком второго транзистора, сток которого подключен к истоку третьего транзистора и первому выводу первого конденсатора, второй вывод которого соединен со стоком четвертого, истоком пятого и исто.ком шестого транзисторов, з.атвор Шестого транзистора подключен к стоку первого транзистора и затвору пятого транзистора, сток шестого транзистора соединен с первым выводом второго конденсатора, затвором третьего транзистора и истоком седьмого транзистора, сток и затвор, которого и стоки третьего и .пятого транзисторов подключены к шине питания, истфки первого и четвертого транзисторов соединены,с шиной нулевого потенциала, а затворы первого и четвертого транзисторов объединены и являются первым входом формирователя, выходом которого является сток четвертого. транзистора, о т - л и ч а ю щ и й с я тему чтос. с целью повышения быстродействия и сни.жения потребляемой формирователем 5 мощности, в него введены третий и ,четвертый конденсаторы, восьмой, девятый и десятый транзисторы, причем исток восьмого транзистора подключен.к затвору второго транзистора и пер вому выводу третьего конденсатора,второй вывод которого соединен со стоком первого транзистора, затвор восьмого транзистора подключен к первому выводу третьего конденсатора, 15 истоку девятого транзистора и стокудесятого транзистора, затвор девятого и исток десятого транзисторов соединены с затвором первого транзистора, сток девятого транзистора 20 подключен к шине питания, сток восьмого транзистора соединен с затвором десятого транзистора, с вторыми выводами второго и третьего конденсаторев и является вторым входом формироваае лЯИсточники информации, принятые во внимание при экспертизе1. Интегральные схемы на МДП" транзисторах", Под ред. А.Н. Карамзинского, М фМир", 1975, с.277.2. Авторское свидетельство СССР 9 668092, кл. Н 03 К 18/08, 1979 (прототип)991507 Составитель Т. Зайцеваактор Н. Гунько ТехредМ.Гергель Корректор Е. Рошк 4/5 ектная, 4 иал ППП "Пат ул. г. Уа аказ 146/71 ВНИИПИ Го но делам 113035, МоТираа 592арственногоэобретенийа, Ж-Э 5, Ра Подписоиитета СССРткритийкая наб, д
