Устройство для динамических испытаний образцов материалов при объемном сжатии

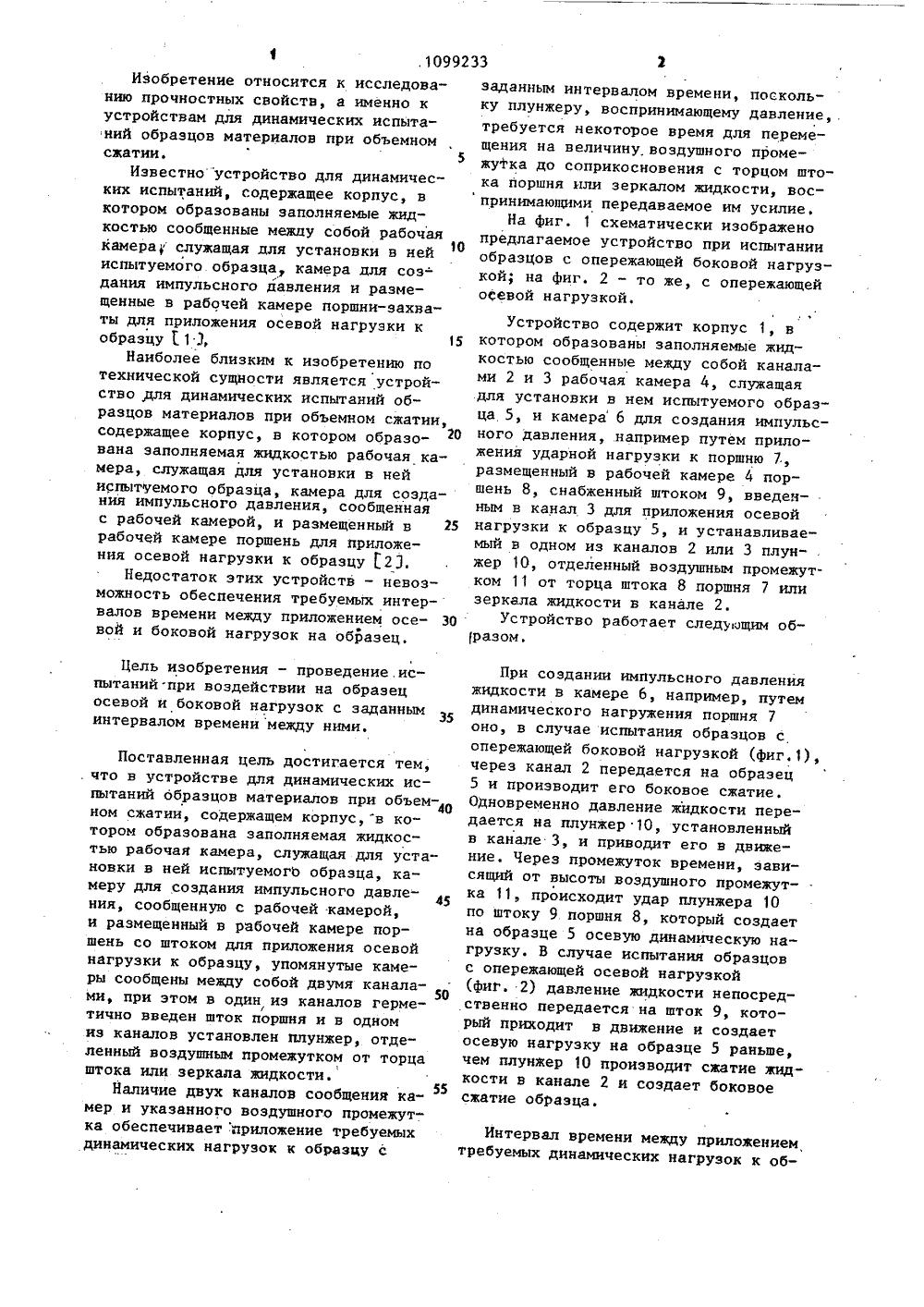

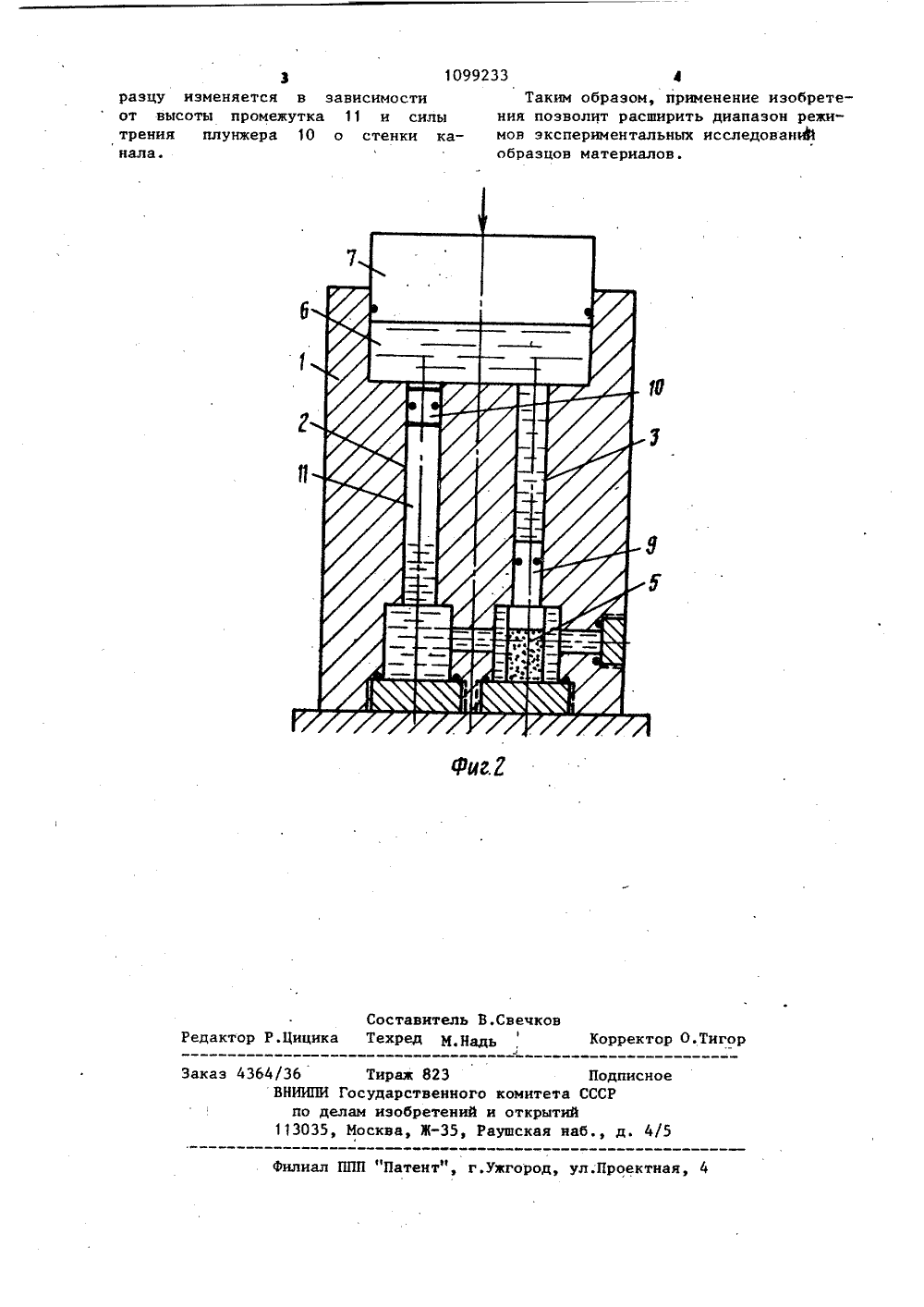

Фифа ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ(71) Всесоюзный ордена ТрудовогоКрасного Знамени научно-исследовательский институт горной геомеханикии маркшейдерского дела(56) 1. Авторское свидетельство СССРВ 842442, кл. С 01 М 7/00, 19812. Авторское свидетельство СССРУ 287876, кл. Е 21 С 39/00, 1970(54)(57) УСТРОЙСТВО ДЛЯ ДИНАМИЧЕСКИХИСПЫТАНИЙ ОБРАЗЦОВ МАТЕРИАЛОВ ПРИ.ОБЪЕМНОМ СЖАТИИ, содержащее корпус,в котором образована заполняемая жид костью рабочая камера, служащая дляустановки в ней испытуемого образца,камеру для создания импульсного давления, сообщенную с рабочей камерой,и размещенный в рабочей камере поршень со штоком для приложения осевойнагрузки к образцу, о т л и ч а ю -щ е е с я тем, что, с целью проведения испытаний при воздействии на образец осевой и боковой нагрузок сзаданным интервалом времени междуними, упомянутые камеры сообщены между собой двумя каналами, при этом водин из каналов герметично введеншток поршня и в .одном из каналов установлен плунжер, отделенный воздушным промежутком от торца штока илизеркала жидкости.,1099233 Изобретение относится к исследованию прочностных свойств, а именно кустройствам для динамических испытаний образцов материалов при объемномсжатии. 5Известно-устройство для динамических испытаний, содержащее корпус, вкотором образованы заполняемые жидкостью сообщенные между собой рабочаякамера служащая для установки в нейиспытуемого образца камера для соз-дания импульсного давления и размещенные в рабочей камере поршни-захваты для приложения осевой нагрузки кобразцу1 3,Наиболее близким к изобретению потехнической сущности является устройство для динамических испытаний образцов материалов при объемном сжатии,содержащее корпус, в котором образована заполняемая жидкостью рабочая камера, служащая для установки в нейиспытуемого образца, камера для создания импульсного давления, сообщеннаяс рабочей камерой, и размещенный в 25рабочей камере поршень для приложения осевой нагрузки к образцу 2 3.Недостаток этих устройств - невозможность обеспечения требуемых интервалов времени между приложением осевой и боковой нагрузок на образец. Цель изобретения - проведение.испытаний.при воздействии на образец осевой и боковой нагрузок с заданным интервалом времени между ними. Поставленная цель достигается тем, что в устройстве для динамических испытаний образцов материалов при объемном сжатии, содержащем корпус, в котором образована заполняемая жидкостью рабочая камера, служащая для уста" новки в ней испытуемогЬ образца, камеру для создания импульсного давления, сообщенную с рабочей камерой, и размещенный в рабочей камере поршень со штоком для приложения осевой нагрузки к образцу, упомянутые камеры сообщены между собой двумя каналами, при этом в один иэ каналов герметично введен шток поршня и в одном иэ каналов установлен плунжер, отделенный воздушным промежутком от торца штока или зеркала жидкости.Наличие двух каналов сообщения ка 55 мер и указанного воздушного промежутка обеспечивает приложение требуемых динамических нагрузок к образцу с заданным интервалом времени, поскольку плунжеру, воспринимающему давление, требуется некоторое время для перемещения на величину. воздушного промежутка до соприкосновения с торцом штока поршня или зеркалом жидкости, воспринимающими передаваемое им усилие,На фиг. 1 схематически изображено предлагаемое устройство при испытании образцов с опережающей боковой нагрузкой; на фиг. 2 - то же, с опережающей осевой нагрузкой. Устройство содержит корпус 1, в котором образованы заполняемые жидкостью сообщенные между собой каналами 2 и 3 рабочая камера 4, служащая для установки в нем испытуемого образца 5, и камера б для создания импульсного давления, .например путем приложения ударной нагрузки к поршню 7, размещенный в рабочей камере 4 поршень 8, снабженный штоком 9, введечным в канал 3 для приложения осевой нагрузки к образцу 5, и устанавливаемый в одном из каналов 2 или 3 плун-, жер 10, отделенный воздушным промежутком 11 от торца штока 8 поршняили зеркала жидкости в канале 2.Устройство работает следующим образом. При создании импульсного давления жидкости в камере 6, например, путем динамического нагружения поршня 7 оно, в случае испытания образцов с опережающей боковой нагрузкой (фиг,1), через канал 2 передается на образец 5 и производит его боковое сжатие. Одновременно давление жидкости передается на плунжер 10, установленный в канале 3, и приводит его в движение. Через промежуток времени, зависящий от высоты воздушного промежутка 11 происходит удар плунжера О по штоку 9 поршня 8, который создает на образце 5 осевую динамическую нагрузку, В случае испытания образцов с опережающей осевой нагрузкой (фиг. 2) давление жидкости непосредственно передается на шток 9, который приходит в движение и создает осевую нагрузку на образце 5 раньше, чем плунжер 10 производит сжатие жидкости в канале 2 и создает боковое сжатие образца. Интервал времени между приложениемтребуемых динамических нагрузок к об1099233 Составитель В.Свечкедактор Р.Цицика Техред М,Надь ектор О.Тиго Подписного комитета СССР и открытийаушская наб.,филиал ППП "Патент", г.ужгород, ул.Проектная, 4 3разцу изменяется в зависимости от высоты промежутка 11 и силы трения плунжера 10 о стенки канала. Тираж 823 Государствен елам изобрете , Москва, Ж-З каз 4364/36 ВНИИПИ п 1134Таким образом, применение изобретения позволит расширить диапазон режимов экспериментальных исследованМ образцов материалов.
