Стенд для испытания образцов на длительную прочность

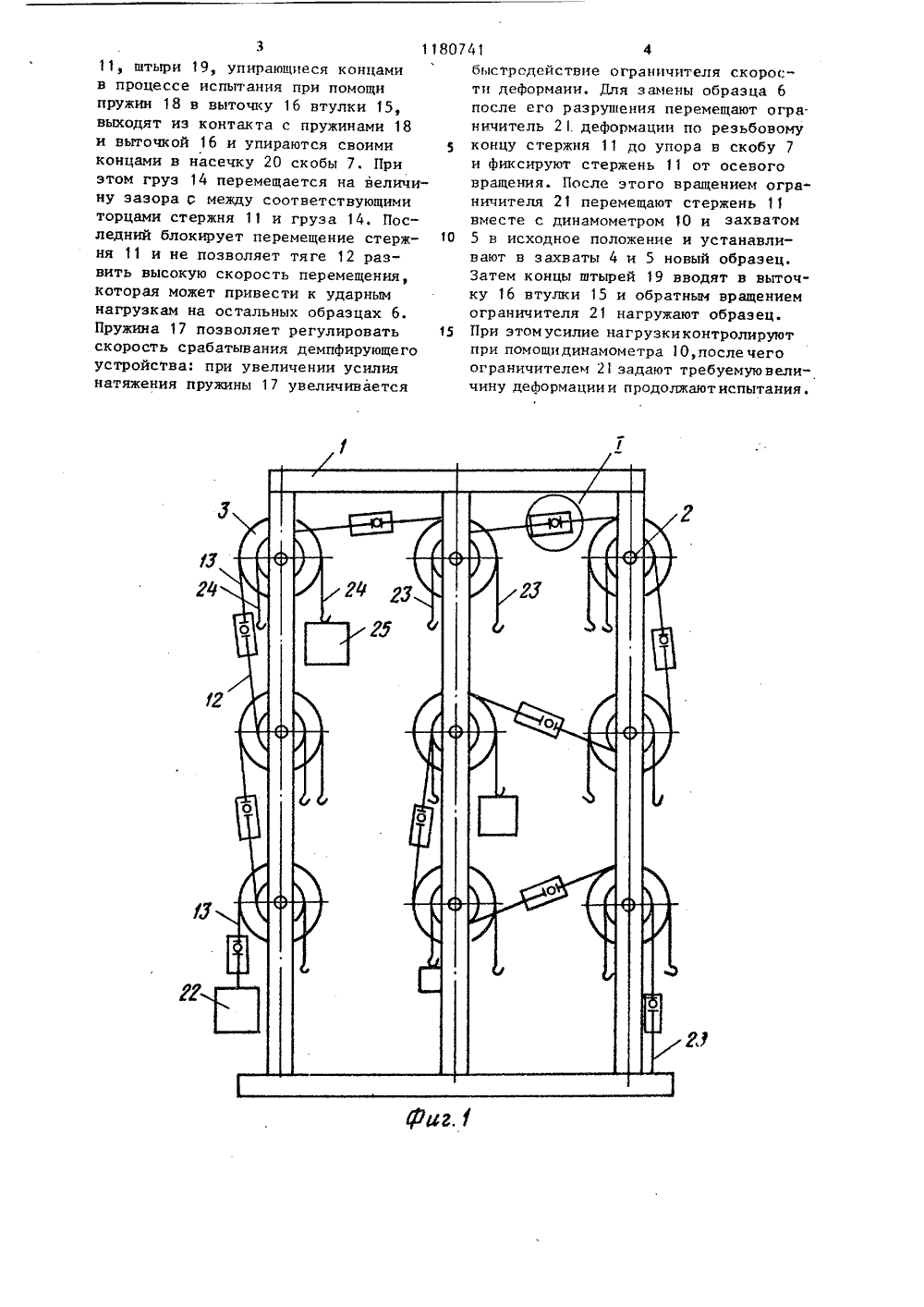

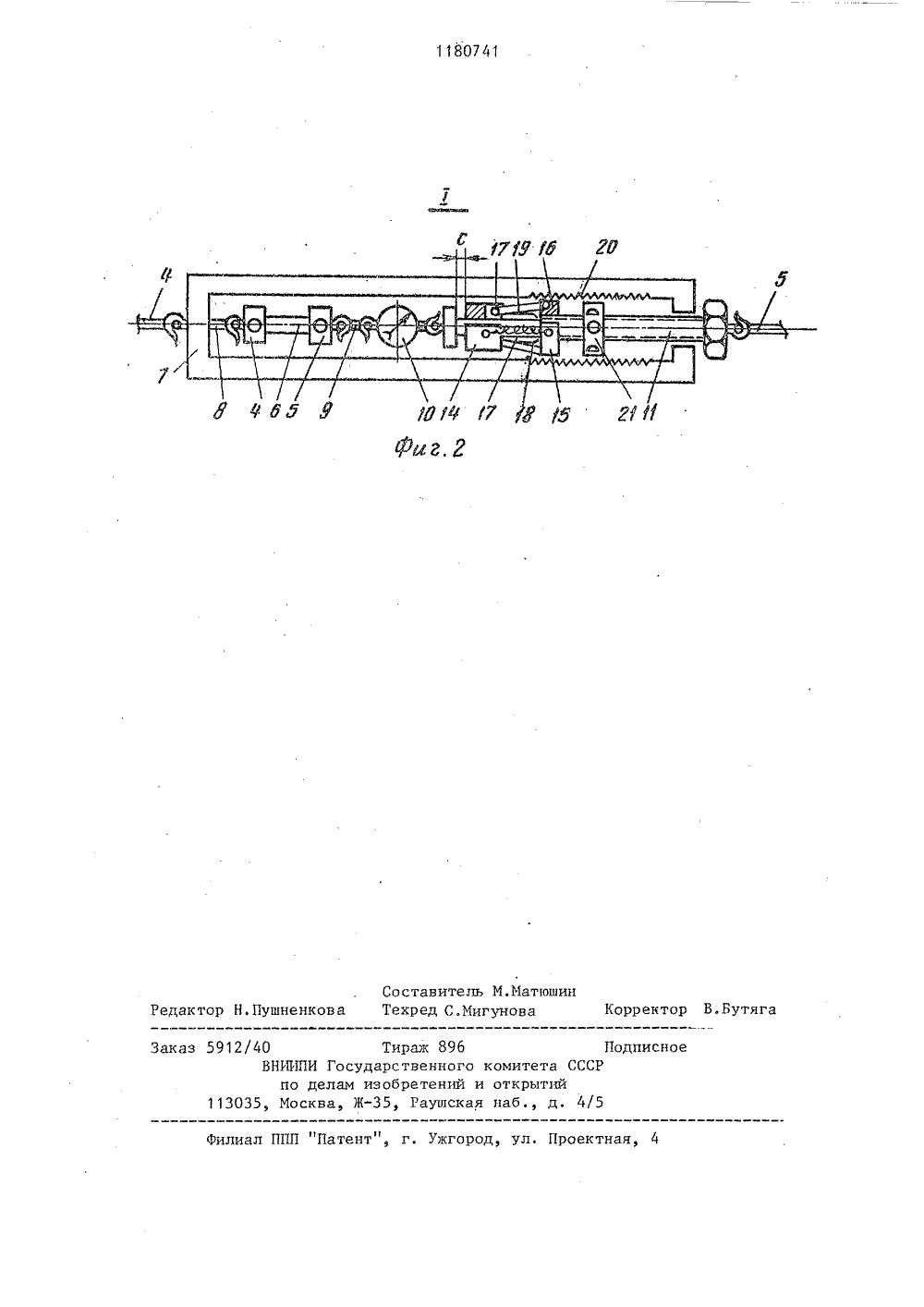

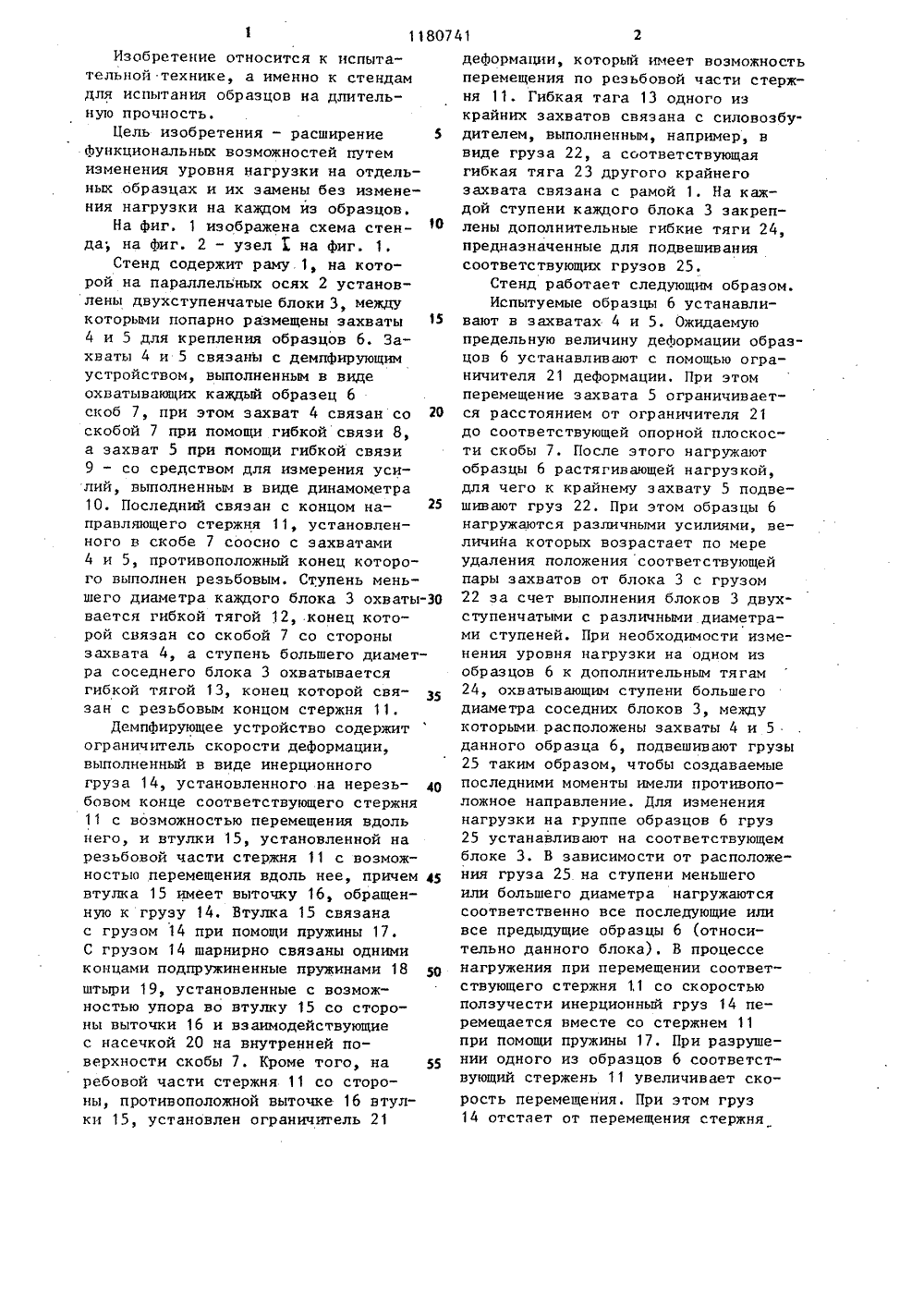

СООЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСНУБЛИХ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ЯО 118 О 741(71) Всесоюзный ордена Трудового Красного Знамени научно-исследов тельский институт горной геомеха и маркшейдерского дела(56) Авторское свидетельство СССР 9 524098, кл. С 01 И 3/00, 1976,Авторское свидетельство СССР В 515965, кл. С 01 И 3/00, 1976. (54) (57) 1. СТЕНД ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ НА ДЛИТЕЛЬНУЮ ПРОЧНОСТЬ, содержащий раму с установленными на ней блоками, захваты для крепления образцов, попарно размещенные между соседними блоками и закрепленные на концах охватывающих соответствующие блоки гибких тяг, демпфирующее устройство, выполненное в виде пред назначенных для охватывания каждо образца скоб, связанных с соответствующими захватами,с установленным а- ники го на них ограничителями деформации, средство для измерения усилий и силовозбудитель, связанный с гибкой тягой одного из крайних захватов, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей путем изменения уровня нагрузки на образцах и их замены без изменения нагрузки на каждом из образцов, блоки выполнены двухступенчатыми, один из захватов каждой пары закреплен на конце гибкой тяги, охватывающей ступен ра соответствующего гой - на конце гибк вающей ступень боль меньшег ока, атяги,друхватытра со" захватен грудвешиго блоего диамй крайнииенд снаб диего блока, друго язан с рамой, а стами, предназначенным ния на каждой ступ и дляни каж ка.2. Стенд поп,1, о т л и ч а ю - щ и й с я тем, что на внутренней поверхности каждой скобы выполнена насечка, а стенд снабжен направляющ ми стержнями, каждый из которых уста новлен в соответствующей скобе соосно захватам и имеет резьбовой конец, взаимодействующий с соответствующей гибкой тягой, и ограничителями скорости деформации, каждый из которых выполнен в виде инерционного руза, установленного на нерезьбовом конце и С:С соответствующего стержня с возмож- мыностью перемещения вдоль него, втулки, установленной на резьбовой части рстержня с возможностью перемещениявдоль нее, имеющей выточку, обращенную к грузу, и подпружиненной относительно последнего, и подпружиненных штырей, одни концы которых шарнирно связаны сгрузом, установленныхс возможностью упора во втулку состороны выточки и взаимодействующихс насечкой скобы, а ограничитель деформации установлен на резьбовой ,фЬчасти стержня со стороны, противоположной выточке втулки, с возможностью перемещения вдоль нее.80741 1 11Изобретение относится к испытательной технике, а именно к стендам для испытания образцов на длительную прочностьЦель изобретения - расширение функциональных возможностей путем изменения уровня нагрузки на отдельных образцах и их замены без изменения нагрузки на каждом из образцов.На фиг. 1 изображена схема стенда; на фиг. 2 - узел 1 на фиг. 1.Стенд содержит раму 1, на которой на параллельных осях 2 установлены двухступенчатые блоки 3, между которыми попарно размещены захваты 4 и 5 для крепления образцов 6. Захваты 4 и 5 связаны с демпфирующим устройством, выполненным в виде охватывающих каждый образец 6 скоб 7, при этом захват 4 связан со скобой 7 при помощи гибкой связи 8, а захват 5 при помощи гибкой связи 9 - со средством для измерения усилий, выполненным в виде динаможетра 10. Последний связан с концом направляющего стержня 11, установленного в скобе 7 соосно с захватами 4 и 5, противоположный конец которого выполнен резьбовым, Ступень меньшего диаметра каждого блока 3 охваты вается гибкой тягой 12, конец которой связан со скобой 7 со стороны захвата 4, а ступень большего диамет ра соседнего блока 3 охватывается гибкой тягой 13, конец которой связан с резьбовым концом стержня 11.Демпфирующее устройство содержит ограничитель скорости деформации, выполненный в виде инерционного груза 14, установленного на нерезьбовом конце соответствующего стержня 11 с возможностью перемещения вдоль него, и втулки 15, установленной на реэьбовой части стержня 11 с возможностью перемещения вдоль нее, причем втулка 15 имеет выточку 16, обращенную к грузу 14. Втулка 15 связана с грузом 14 при помощи пружины 17. С грузом 14 шарнирно связаны одними концами подпружиненные пружинами 18 штыри 19, установленные с возможностью упора во втулку 15 со стороны выточки 16 и взаимодействующие с насечкой 20 на внутренней поверхности скобы 7. Кроме того, на ребовой части стержня 11 со стороны, противоположной выточке 16 втулки 15, установлен ограничитель 21 10 15 20 25 -30 35 40 45 50 деформации, который имеет возможность перемещения по резьбовой части стержня 11. Гибкая тага 13 одного из крайних захватов связана с силовозбудителем, выполненным, например, в виде груза 22, а соответствующая гибкая тяга 23 другого крайнего захвата связана с рамой 1. На каждой ступени каждого блока 3 закреплены дополнительные гибкие тяги 24, предназначенные для подвешивания соответствующих грузов 25Стенд работает следующим образом.Испытуемые образцы 6 устанавливают в захватах 4 и 5, Ожидаемую предельную величину деформации образцов 6 устанавливают с помощью ограничителя 21 деформации. При этом перемещение захвата 5 ограничивается расстоянием от ограничителя 21 до соответствующей опорной плоскости скобы 7. После этого нагружают образцы 6 растягивающей нагрузкой, для чего к крайнему захвату 5 подвешивают груз 22, При этом образцы 6 нагружаются различными усилиями, величина которых возрастает по мере удаления положения соответствующей пары захватов от блока 3 с грузом 22 за счет выполнения блоков 3 двухступенчатыми с различными диаметрами ступеней. При необходимости изменения уровня нагрузки на одном из образцов 6 к дополнительным тягам 24, охватывающим ступени большего диаметра соседних блоков 3, между которыми расположены захваты 4 и 5 данного образца 6, подвешивают грузы 25 таким образом, чтобы создаваемые последними моменты имели противоположное направление. Для изменения нагрузки на группе образцов 6 груз 25 устанавливают на соответствующем блоке 3. В зависимости от расположе" ния груза 25 на ступени меньшего или большего диаметра нагружаются соответственно все последующие или все предыдущие образцы 6 (относительно данного блока), В процессе нагружения при перемещении соответствующего стержня 1,1 со скоростью ползучести инерционный груз 14 перемещается вместе со стержнем 11 при помощи пружины 17. При разрушении одного из образцов 6 соответствующий стержень 11 увеличивает скорость перемещения. При этом груз 14 отстает от перемещения стержняз 11 11, штыри 19, упирающиеся концами в процессе испытания при помощи пружин 18 в выточку 16 втулки 15, выходят иэ контакта с пружинами 18 и выточкой 16 и упираются своими концами в насечку 20 скобы 7. При этом груз 14 перемещается на величину зазора С между соответствующими торцами стержня 11 и груза 14. Последний блокирует перемещение стержня 11 и не позволяет тяге 12 развить высокую скорость перемещения, которая может привести к ударным нагрузкам на остальных образцах 6. Пружина 17 позволяет регулировать скорость срабатывания демпфирующего устройства; при увеличении усилия натяжения пружины 17 увеличивается 80741 4быстродействие ограничителя скорости деформаии. Дпя замены образца 6после его разрушения перемещают ограничитель 2. деформации по резьбовомуконцу стержня 11 до упора в скобу 7и фиксируют стержень 11 от осевоговращения. После этого вращением ограничителя 21 перемещают стержень 11вместе с динамометром 10 и захватом 10 5 в исходное положение и устанавливают в захваты 4 и 5 новый образец.Затем концы штырей 19 вводят в выточку 16 втулки 15 и обратным вращениемограничителя 21 нагружают образец.15 При зтомусилие нагрузкиконтролируютпри помощидинамометра О,послечегоограничителем 21 задают требуемуювеличину деформациии продолжаютиспытания.1180741 Со ставитель М. Матюшин Техред С.Мигунова Корректор В.Бутяга Редактор Н. Пушненкова Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Заказ 5912/40 Тираж 896 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5
