Установка для испытания образцов на длительную прочность

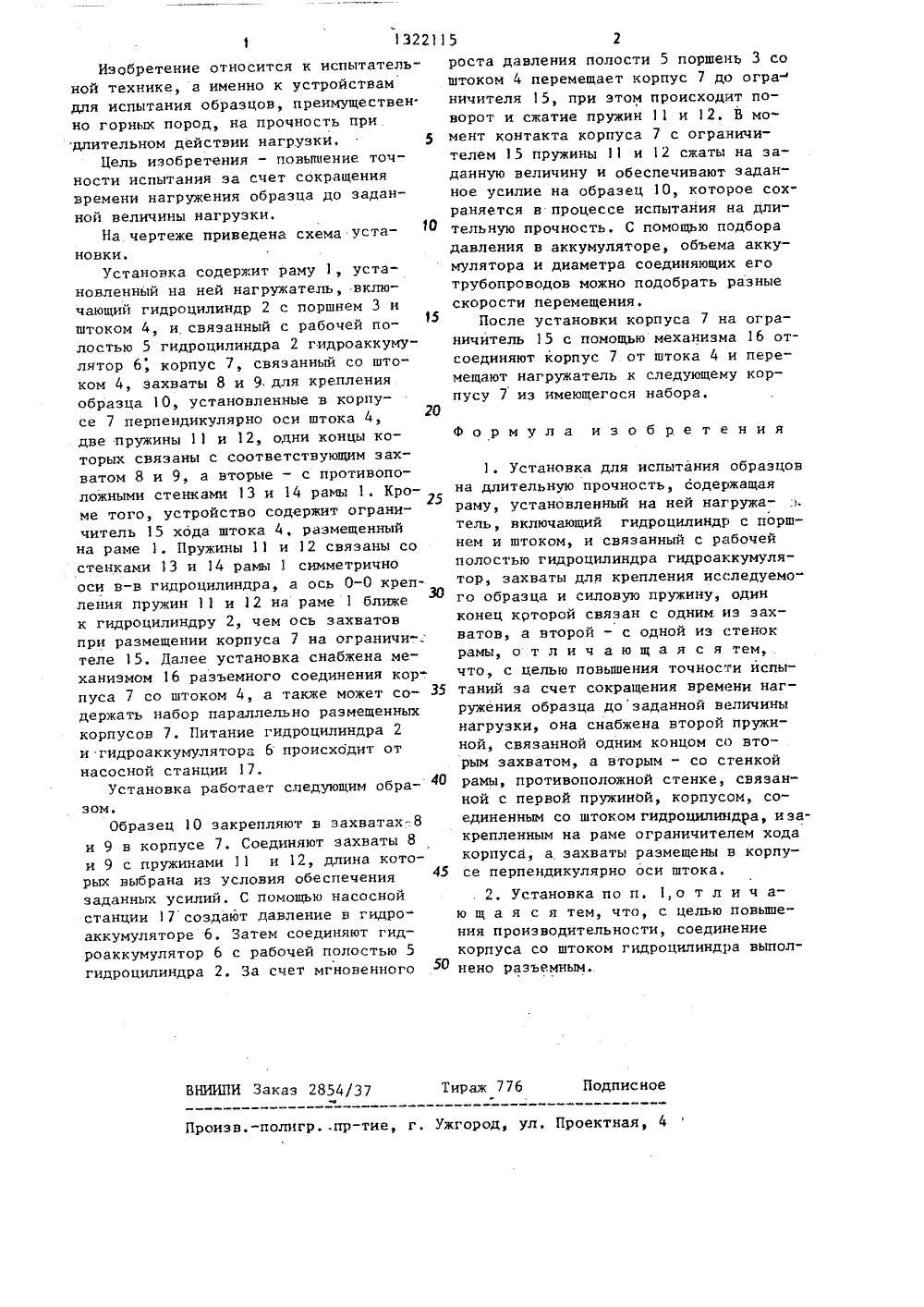

(71) Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела(56) Авторское свидетельство СССР В 842468, кл, О О Я 3/08, 1979.(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ НА ДЛИТЕЛЬНУЖ ПРОЧНОСТЬ(57) Изобретение относится ктельной технике, а именно кствам для испытания образцовщественно горных пород, на ппри длительном действии нагрлью изобретения является пов точности испытания за счет сокращениявремени нагружения образца до заданной величины нагрузки. Образец О закрепляют в захватах 8 и 9 в корпусе 7так, что ось захватов 8 и 9 перпендикулярна оси штока 4. Соединяют захваты 8 и 9 с пружинами 11 и 12.Создаютдавление в гидроаккумуляторе 6 и врабочей полости 5 гидроцилиндра 2,Поршень 3 со штоком 4 и корпусом 7перемещается до тех пор, пока корпус 7 не коснется ограничителя 15,при этом пружины 11 и 2 поворачиваются и сжимаются, нагружая образец 10,Отсоединяют корпус 7 от штока 4 с помощью механизма 6 и подсоединяют кштоку 4 следующий корпус 7. 1 з,п.3221 Тираж 776 Подписное Ф ВНИИПИ Заказ 2854/37 Произв.-полигр,.пр-тие, г, Ужгород, ул, Проектная, 4 Изобретение относится к испытательной технике, а именно к устройствамдля испытания образцов, преимущественно горных пород, на прочность придлительном действии нагрузки, 5Цель изобретения - повышение точности испытания за счет сокращениявремени нагружения образца до заданной величины нагрузки.На чертеже приведена схема установки,Установка содержит раму 1, установленный на ней нагружатель, включающий гидроцилиндр 2 с поршнем 3 иштоком 4, и связанный с рабочей по 15лостью 5 гидроцилиндра 2 гидроаккуму"лятор 6; корпус 7, связанный со штоком 4, захваты 8 и 9 для крепленияобразца 10, установленные в корпусе 7 перпендикулярно оси штока 4,две пружины 1 1 и 12, одни концы которых связаны с соответствующим захватом 8 и 9, а вторые - с противоположными стенками 13 и 14 рамы 1. Кроме того, устройство содержит ограничитель 15 хода штока 4, размещенныйна раме 1. Пружины 11 и 12 связаны состенками 13 и 14 рамы 1 симметричнооси в-в гидроцилиндра а ось 0-0 крепУ30ления пружин 11 и 12 на раме 1 ближек гидроцилиндру 2, чем ось захватовпри размещении корпуса 7 на ограничи-.;теле 15. Далее установка снабжена механизмом 16 разъемного соединения кор-.пуса 7 со штоком 4, а также может содержать набор параллельно размещенныхкорпусов 7. Питание гидроцилиндра 2и гидроаккумулятора 6 происхбдит отнасосной станции 17.Установка работает спедующим образом,Образец 10 закрепляют в захватах-.8и 9 в корпусе 7. Соединяют захваты 8и 9 с пружинами 11 и 12, длина которых выбрана из условия обеспечениязаданных усилий. С помощью насоснойстанции 17 создают давление в гидроаккумуляторе 6. Затем соединяют гидроаккумулятор 6 с рабочей полостью 5гидроцилиндра 2. За счет мгновенного 15 2роста давления полости 5 поршень 3 со штоком 4 перемещает корпус 7 до огра ничителя 15, при этом происходит поворот и сжатие пружин 1 и 12. В момент контакта корпуса 7 с ограничителем 15 пружины 11 и 12 сжаты на заданную величину и обеспечивают заданное усилие на образец 10, которое сохраняется в процессе испытания на длительную прочность. С помощью подбора давления в аккумуляторе, объема аккумулятора и диаметра соединяющих его трубопроводов можно подобрать разные скорости перемещения.После установки корпуса 7 на ограничитель 15 с помощью механизма 16 отсоединяют корпус 7 от штока 4 и перемещают нагружатель к следующему корпусу 7 из имеющегося набора,формула изобретения Установка для испытания образцовна длительную прочность, содержащаяраму, установленный на ней нагружа з,тель, включающий гидроцилиндр с поршнем и штоком, и связанный с рабочейполостью гидроцилиндра гидроаккумулятор, захваты для крепления исследуемо"го образца и силовую пружину, одинконец крторой связан с одним из захватов, а второй - с одной из стенокрамы, о т л и ч а ю щ а я с я тем,что, с целью повышения точности испытаний эа счет сокращения времени нагружения образца до заданной величинынагрузки, она снабжена второй пружиной, связанной одним концом со вторым захватом, а вторым - со стенкойрамы, противоположной стенке, связанной с первой пружиной, корпусом, соединенным со штоком гидроцилиндра, изакрепленным на раме ограничителем ходакорпуса, а захваты размещены в корпусе перпендикулярно оси штока,2. Установка по п. 1, о т л и ч аю щ а я с я тем, что, с целью повышения производительности, соединение корпуса со штоком гидроцилиндра выполнено разъемным.
