Установка для испытания трубчатых образцов материалов на прочность
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1619128
Автор: Лодус
Текст

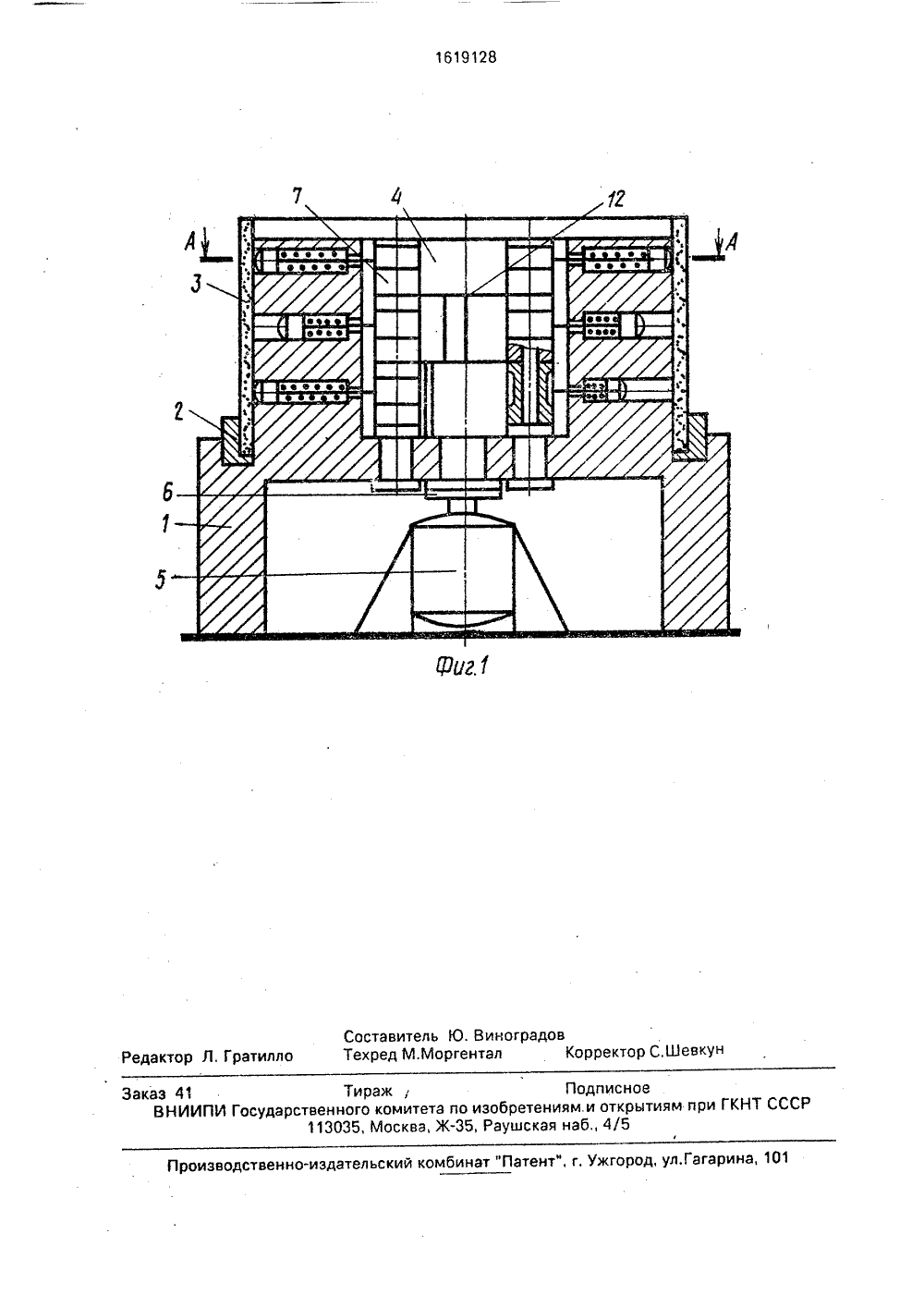

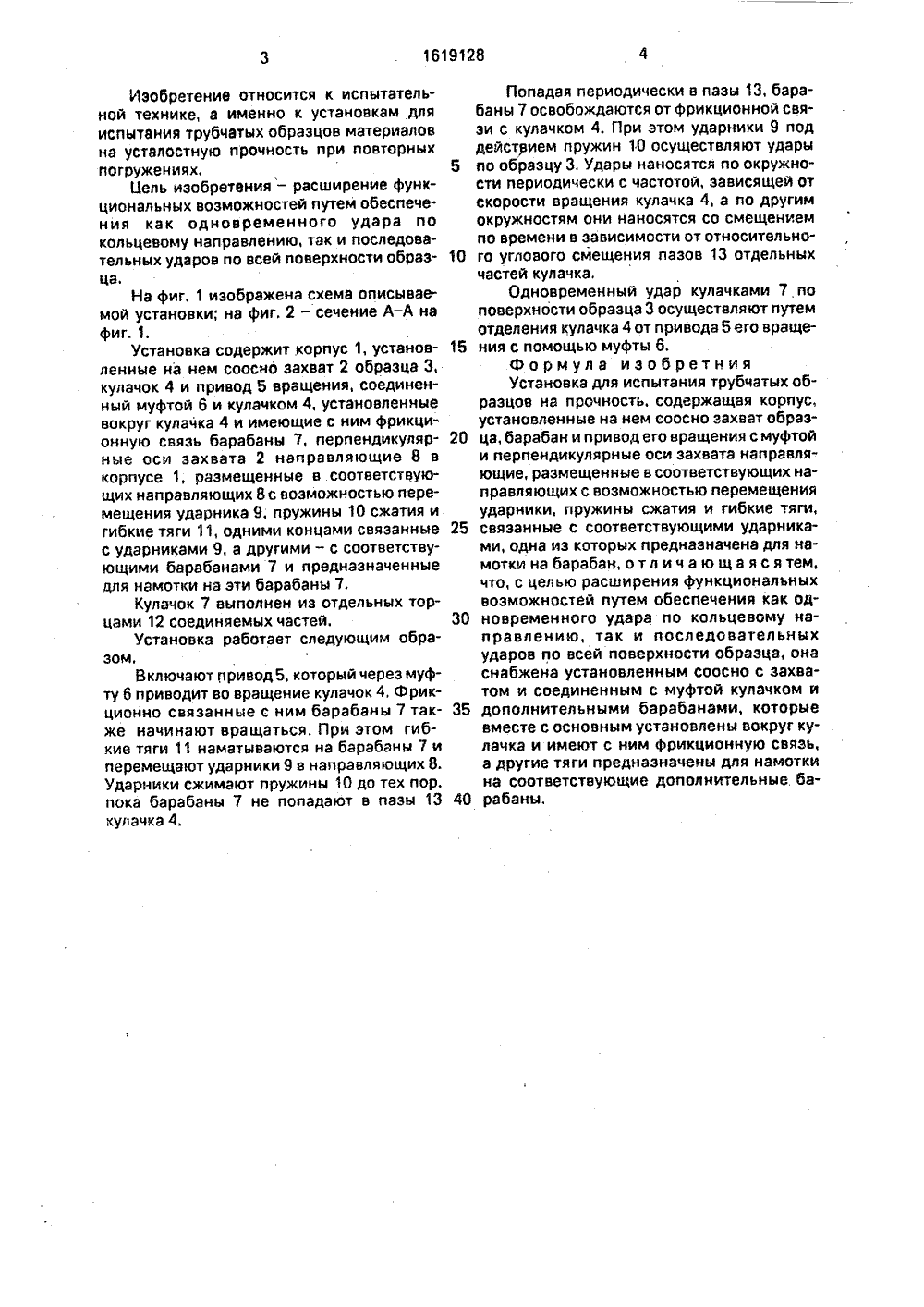

(дГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРЯ 1534374, кл. 6 01 й 3/34, 1988.(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ТРУБЧАТЫХ ОБРАЗЦОВ НА ПРОЧНОСТЬ(57) Изобретение относится к испытательной технике и позволяет испытывать трубчатые образцы материалов на усталостнуюпрочность при повторных нагружениях. Цель изобретения - расширение функциональных возможностей путем обеспечения как одновременного удара по кольцевому направлению, так и последовательных ударов по всей поверхности образца, Обкатывая кулачок 4, барабаны 7 наматывают гибкие тяги 11 и перемещают ударники 9 в направляющих 3 со сжатием пружин 10 до тех пор, пока не попадают в пазы 13 кулачка 4. Барабаны 7 периодически освобождаются от фрикционной связи с кулачком 4, а ударники периодически наносят удары по поверхности образца, Одновременный удар осуществляют путем отделения кулачка 4 от привода его вращения с помощью муфты, 2 ил.Изобретение относится к испытательной технике, а именно к установкам для испытания трубчатых образцов материалов на усталостную прочность при повторных погружениях.Цель изобретения- расширение функциональных возможностей путем обеспечения как одновременного удара по кольцевому направлению, так и последовательных ударов по всей поверхности образца.На фиг. 1 изображена схема описываемой установки; на фиг. 2 - сечение А-А на фиг. 1.Установка содержит корпус 1, установленные на нем соосно захват 2 образца 3, кулачок 4 и привод 5 вращения, соединенный муфтой 6 и кулачком 4, установленные вокруг кулачка 4 и имеющие с ним фрикционную связь барабаны 7, перпендикулярные оси захвата 2 направляющие 8 в корпусе 1, размещенные в соответствующих направляющих 8 с возможностью перемещения ударника 9, пружины 10 сжатия и гибкие тяги 11, одними концами связанные с ударниками 9, а другими - с соответствующими барабанами 7 и предназначенные для намотки на эти барабаны 7.Кулачок 7 выполнен из отдельных торцами 12 соединяемых частей.Установка работает следующим образом.Включают привод 5, который через муфту 6 приводит во вращение кулачок 4. Фрикционно связанные с ним барабаны 7 также начинают вращаться, При этом гибкие тяги 11 наматываются на барабаны 7 и перемещают ударники 9 в направляющих 8. Ударники сжимают пружины 10 до тех пор, пока барабаны 7 не попадают в пазы 13 кулачка 4. Попадая периодически в пазы 13, барабаны 7 освобождаются от фрикционной связи с кулачком 4. При этом ударники 9 поддействием пружин 10 осуществляют удары5 по образцу 3. Удары наносятся по окружности периодически с частотой, зависящей отскорости вращения кулачка 4, а по другимокружностям они наносятся со смещениемпо времени в зависимости от относительно 10 го углового смещения пазов 13 отдельныхчастей кулачка,Одновременный удар кулачками 7 поповерхности образца 3 осуществляют путемотделения кулачка 4 от привода 5 его враще 15 ния с помощью муфты 6,Формула изобретн ияУстановка для испытания трубчатых образцов на прочность, содержащая корпус,установленные на нем соосно захват обраэ 20 ца, барабан и привод его вращения с муфтойи перпендикулярные оси захвата направляющие, размещенные в соответствующих направляющих с возможностью перемещенияударники, пружины сжатия и гибкие тяги,25 связанные с соответствующими ударниками, одна из которых предназначена для намотки на барабан, о т л и ч а ю щ а я с я тем,что, с целью расширения функциональныхвозможностей путем обеспечения как од 30 новременного удара по кольцевому направлению, так и последовательныхударов по всей поверхности образца, онаснабжена установленным соосно с захватом и соединенным с муфтой кулачком и35 дополнительными барабанами, которыевместе с основным установлены вокруг кулачка и имеют с ним фрикционную связь,а другие тяги предназначены для намоткина соответствующие дополнительные. ба 40 рабаны.Составитель Ю. Виноградовэктор Л, Гратилло Техред М,Моргентал Корректор С, ШевкунЗаказ 41 Тираж, ПодписноеВНИИПИ Государственного комитета по изобретениям.и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5Уроизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
СмотретьЗаявка
4641557, 26.01.1989
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОРНОЙ ГЕОМЕХАНИКИ И МАРКШЕЙДЕРСКОГО ДЕЛА
ЛОДУС ЕВГЕНИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01N 3/34
Метки: испытания, образцов, прочность, трубчатых
Опубликовано: 07.01.1991
