Номер патента: 1776731

Опубликовано: 23.11.1992

Авторы: Лобанов, Новиков, Павлов, Чадин

МПК: E02F 3/32, E02F 9/02, E02F 9/08 ...

Метки: малогабаритный, экскаватор

...а также буксировочного механизма, расширяется область применения экскаватора за счет увеличения возможности применения его в стесненных условиях работы или на пересеченной местности, т.е, где в настоящее время все еще применяется ручной труд землекопов. Также повышается универсальность и расширяется область применения буксировочного механизма, выполненного, в частности, в виде мотаблока, который в случае необходимости может быть быстро отсоединен от платФормы и использован самостоятельно для выполнения агротехнических или транспортных работ с другими прицепными орудиями, в т.ч. в зимнее время года, Эта обеспечивается за счет модульного, шарнирна-сочлененного выполнения конструкции экскаватора и вазможности быстрого отсоединения...

Номер патента: 1563959

Опубликовано: 15.05.1990

Авторы: Гудилов, Пономарев, Чадин, Щеголев

МПК: B24D 11/00

Метки: абразивного, инструмента

...ленты 1 последнюю протягивают через вращающиеся калибровочные барабаны 6 (привод барабанов не указан). Лента попадает во вторую электролитическую ячейку (Б), где за счет барботи рова ния во взвешенном состоянии находятся абразивные зерна 7. Во время прохождения лентой 1 под анодом 8 абразивные зерна 7 осаждаются на ней и грихватываются слоем гальванической связки на 1/5 высоты зерен. Незакрепленные зерна удаляются с поверхности ленты щеткой 9 из кислотостойко1563959 зго волокна. Для устранения разновысотности предварительно закрепленных зерен лента 1 протягивается через калибровочное устройство, состоящее из барабана 10 и подвижной калибровочной пластины 11, выполненнои из твердосплавного материала.ч5 Для предотвращения заклинивания...

Номер патента: 1502287

Опубликовано: 23.08.1989

Авторы: Гудилов, Чадин, Щеголев

МПК: B24D 9/02

Метки: инструмент, шлифовально-полировальный

...8, которые служат для предварительного натяжения ленты 3, иограничители 9 хода. На корпусе 1 вместах, где призма 5 прижимает ленту 3, выполнена поперечная насечка.На боковых поверхностях призмы такжевыполнена поперечная насечка, Противовес 10 служит для балансировкикруга,Установка ленты и работа инструмента осуществляются следующим образом,Призма 5 опускается по винту 6,Концы ленты 3 заводятся в паз корпуса, а затем в щель между призмой 5и корпусом 1 При этом штоки 7 должны быть задвинуты в корпус 1 до упора, После этого призма 5 отпускаетсяи под действием силы упругости пружины 4,поджимает ленту 3 к корпусу 1.При вращении шлифовального круга под 45действием центробежных сил от весапризмы 5 лента 3 надежно зажимаетсяс помощью насечки на...

Номер патента: 1411154

Опубликовано: 23.07.1988

Авторы: Терехин, Чадин, Чубурков

МПК: B28D 1/00

Метки: изображения, камня, нанесения, поверхность, полированную

...изображений на поверхность каменного блока.Цель изобретения - повышение качества обработки.Способ заключается в том, что на обрабатываемую поверхность накладывают бу. мажный трафарет, на котором вырезан соответствующий рисунок, затем на площадь рисунка наносят смешанный с клеем металлический порошок, после чего удаляют слои Камня вне площади рисунка воздействием 11 отока лучистой энергии, Контраст обработанной лучом и защищенной от воздейстия полированной фактуры создает заданый орнамент на камне. При этом по сигналу истемы автоматического управления луч на оверхности экрана движется со скоростью 10 - 15 см/с. После завершения обработки всей поверхности экраны с полированной Поверхности удаляются, например смываютя горячей водой.Пример....

Номер патента: 1388298

Опубликовано: 15.04.1988

Авторы: Гудилов, Чадин, Щеголев

МПК: B24D 7/00, B29C 37/02

Метки: абразивный, инструмент

...направляющих 7. Направляющие 9 входят в пазы 10 с натягом. Между втулками 2 - 5 имеется зазор 9 величиной 1 - 3 мм. На торце втулки установлена фасонная шайба 10 с коническими участками 11. На наружную поверхность шайбы 1 О и уступа 11 нанесен абразивный слой 12. Шайба 1 О устанавливается на втулку с зазором 0,2 - 0,5 мм. Между шайбами 10 и торцами втулок находится эластичная прокладка 13, предотвращающая проворачивание шайбы 10 при снятии фаски, а также позволяющая компенсировать неточность установки высоты какой-либо ступени инструмента. Для обработки фасок на шайбе выполнены конические участки 11, примыкающие к образующей соседних втулок и направленные заострением в сторону вершины инструмента. Инструмент работает следующим...

Номер патента: 1236019

Опубликовано: 07.06.1986

Авторы: Жосан, Лапин, Меткин, Пономарев, Чадин, Щеголев

МПК: C25F 7/00

Метки: металлических, поверхностей, травления, электролитического

...содержит электрод 1 10(анод) в виде ромбической сетки сизолированной стороной, обращенной кэлектроду 2 (катоду),прокладку 3 изпористого изолирующего материала,расположенную между электродами, выводы 4 от электродов 1 и 2 к источнику 7 тока, Электроды 1 и 2 закреплены в корпусе ванны 5 с помощью зажимов 6.П р и м е р. Для электролитического травления используют магнитопровод типоразмера ШЛМ 32 х 32, В качестве электролита используется 20 Х-ныйраствор соляной кислоты НС 1,в качестве электродов используют ромбическуюсетку из свинца с размером ячеекЗх 2 мм. Электрод 1 (анод) имеет изолированную сторону, обращенную кэлектроду 2 (катоду) . В качестве изолирующего покрытия применяется жидкое стекло. Прокладка выполнена...

Номер патента: 1147902

Опубликовано: 30.03.1985

Авторы: Валов, Васильева, Кетаов, Кудин, Порублев, Суязов, Чадин

МПК: F24J 2/42

Метки: гелиосистема

...недостаточном поступлении солнечной радиации,Целью изобретения является повышение КПД.Поставленная цель достигается тем, что в гелиосистеме, содержащей автономный источник тепла и последовательно сообщенные между собой источник чеочищенной воды, полость неочищенной воды теплообмен ника, установку химводоочистки, бакаккумулятор, полость очищенной воды теплообменника и сочлененный коллектор, автономный источник тепла подключен к установке химводоочистки, а в линии связи коллектора .: баком-аккумулятором дополнительно установлен теплообменник подогрева воды, сообщенный одной из полостей с автономным источником тепла. На чертеже показана принципиальная схема гелиосистемы,Гелиосистема содержит автономный источник тепла (не показан),...

Номер патента: 1127775

Опубликовано: 07.12.1984

Авторы: Игнатьев, Рыкалин, Сирота, Смуров, Соболь, Углов, Чадин

МПК: B28D 1/00

Метки: поверхности

...70 атм.После лазерной обработки с помошью микроскопа МБС - 2 профиллографа-профиллометра измеряется глубина повреждения поверхности; изменение цвета фиксируется визуально.При длительности лазерного импульса м 1 мс минимальная плотность потока энергии ц " , необходимая для удаления ржавчины и копоти с поверхности белого мрамора, составляет соответственно 6,3 10, и 3,7101 Вт/см.При обработке ржавых пятен на образцах белого мрамора Коелгинского месторождения с исходной средней шероховатостью поверхности 4 мкм импульсом лазерного излучения с ц = 10 Вт/смпроисходит полная (в пределах пятна облучения) очистка поверхности. Однако при обработке на воз.духе происходит изменение цвета (по сравнению с незагрязненной поверхностью обработанные...

Номер патента: 1062345

Опубликовано: 23.12.1983

Авторы: Коропец, Никешин, Потапков, Сухин, Чадин

МПК: E02F 3/20

Метки: грейферное, оборудование, экскаватора

...стрелы, при этом гидро- цилиндрыторможения ковша и стрелы соединены соответственно своими корпусами с проушиной ковша и проуши ной стрелы, а штоками - соответствен ио с валом ковша и валом стрелы, причем каждый вал снабжен двумя зажимными втулками, размещенными по обе стороны проушины, одна из кото О рых установлена с возможностью осевого перемещения вместе с валом.На фкг. 1 изображено грейферное оборудование, общий вид; на фиг.2 разрез А-А на фкг.1 (по валу вставки); на фиг,3 - разрез Б-Б на фкг.1 (но валу вставки); на фкг,4 - сечение В-В на фкг.21 на фиг, 5 - сечение Г-Г на Фиг.;4,Оборудование экскаватора включает раму 1, челюсти 2, тяги 3, гидроцилиндр привода челюстей 4, шарниры 5 крепления, вставку б, валы 7 и 8 вставки, а также...

Номер патента: 943546

Опубликовано: 15.07.1982

Авторы: Лагун, Промыслов, Скворчевский, Чадин

МПК: G01M 1/38

Метки: балансировки, роторов

...егодисбаланс и устраняют последний воздействием.на ротор луча лазера, наротор в месте его взаимодействия случом лазера дополнительно воздействуют парами легирующего материала. Эта цель достигается так же тем, что устройство для осуществления способа балансировки роторов снабжено размещаемой между ОКГ и ротором герметичной камерой, питателем с легирующим материалом в виде паров металла, соединенным с камерой, которая выполнена в виде конуса, на основании которого закреплена оптическая система, связанная с выходом ОКГ,и системой обогрева камеры, связанной со вторым выходом блока питания.На чертеже изображено устройство для балансировки роторов. Устройство содержит последовательно соединенные вибродатчик 1, связанный с опорами 2 для...

Номер патента: 938043

Опубликовано: 23.06.1982

Авторы: Монахов, Промыслов, Скворчевский, Чадин

МПК: G01M 1/38

Метки: балансировки, роторов

...в каме ре 2, последовательно соединенныевибродатчик 5, связанный с опорами3, усилитель 6, синхронизатор 7 иОКГ 8, механизм корректировки, выполненный в виде втулок 9 из титановогосплава, оптической системы 10 в виделинзИ, установленной во втулках 9,и изоляторов 11, посредством которыхвтулки 9 закреплены на камере 2 поплоскостям коррекции ротора 4, атакже регулятор 12 величины излучения ОКГ 8 связанный с нии блок 13совпадения сигналов, преобразователь14, сигнала, вход которого связан сопорами 3, а вход - с выходом блока13 совпадения сигналов.Устройство работает следующим образом,Перед балансировкой ротора 4 сборку устройства производят так, чтобыЪокус оптической .системы 1 О механизма корректировки находился на одной-флинии с плоскостью...

Номер патента: 938040

Опубликовано: 23.06.1982

Авторы: Лагун, Промыслов, Скворчевский, Чадин

МПК: G01M 1/38

Метки: балансировки, роторов

...ротора 2, а электрод 11 соединен с блоком 3 управления и установлен диаметрально с линзой 7 механизма корректировки в плоскости, перпендикуляр ной плоскости расположения электродов 9 и 10.Устройство работает следующим об-разом.Вакуумная камера 1 приводится в /Зр рабочее состояние: из нее откачивается воздух посредством вакуумного насоса и штуцера (не показаны),включается в работу электростатическая подвеска и через электроды 9 и 10 и блоки 3, 12 и 3 ротор 2 приводится во вращение с заданной частотой, Блок 4 отслеживает дисбаланс ротора 2 и включает в работу ОКГ 5. Излучение лазера ОКГ 5 через лин 40 зу 7., установленную во втулке 6, служащей анодом для системы полировки и сбора материалов эрозии, попадает на поверхность ротора 2...

Номер патента: 922374

Опубликовано: 23.04.1982

Авторы: Антипов, Иванова, Полушкин, Прохоров, Чадин

МПК: F16J 15/16

Метки: узел, уплотнительный

...герметичностиустановлены уплотнения 3, - два кольцевых Г-образных (фиг. 1) и одно ьанжевное (фиг, 2). Герметичность по штокусбеспечивается уплотняющими кромками 4уплотнения 3, При отсутствии радиальныхнагрузок шток 1 занимает. положение 1(фиг. 3). При наличии радиальных нагрузок Р, в зависимости от их направления, шток 1 занимает положение 1 илищ и упирается в противоположно расположенные точки на направляющих штока,соответственно Ф и 5 илии ъ, сместившись на величину зазора Ь междуштоком 1 и направляющими 2. При этомрадиальное перемещение точек штока,расположенных в середине 0" междунаправляющими, равно нулю. Таким образом, если уплотнения 3 установлтак, что их уплотняющие кромки 43 9223 положены в середине между направляюпави...

Номер патента: 831903

Опубликовано: 23.05.1981

Авторы: Банникова, Булгач, Иоффе, Калугин, Крылов, Куперман, Лобанов, Панкрашкин, Песков, Раннев, Чадин

МПК: E02F 3/28

Метки: гидравли-ческого, оборудование, рабочее, экскаватора

...дополнительного звена стрелы шарнирно закреплены в соединяющем рычаги шарнире.На фиг, 1 показано оборудование 5Экскаватора; на фиг, 2 - схема егоработы.Рабочее, оборудование содержитковш 1, рукоять 2, шарнирно сочлененную стрелу, имеющую основное и дополнительное звенья 3 и 4, соединенныешарниром 5. Гидроцилиндры 6-9, служащие для поворота ковша, рукоятии звеньев стрелы, связаны с последними шарнирно. Оборудование снабжено шарнирно-рычажным механизмомв виде связанных между собой рычагов10 и 11 шарниром 12. Свободные концырычагов шарнирно прикреплены к основному 3 и смежному с ним дополнительному 4 звеньям. Штоки гидроцилиндров 8 и 9 связаны с прикрепленным к основному. звену стрелы рычагом10, Оси шарниров крепления...

Номер патента: 672547

Опубликовано: 05.07.1979

Авторы: Гуков, Чадин

МПК: G01N 17/00

Метки: металлических, подземных, сооружений, состояния, электрокоррозионного

...этой цели контролируемоесооружение поляриэуют током плотнос-тью 5-10 ма/дм 2 в течение 1-2 минут.Способ реализуется следующим образом.Вскрывают защитный слой бетонанад металлическим каркасом железобетонной опоры. В тех случаях, когда контролируемая железобетонная опораимеет металлические соединения с рядом стоящими Фундаментами или заземлителями, их размыкают для исключения шунтирующего, влияния.Переносной источник постоянного тока подсоединякт между контролируемым каркасом и заземляющим электро672547 Формула изобретения Составитель Э.КарпиловскаяРедактор Н.Вирко 1 ехред М. Петко Корректор А. Власенко Заказ 3883/46 Тираж 1089 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж,...

Номер патента: 661182

Опубликовано: 05.05.1979

Авторы: Аврамчук, Макаров, Орлов, Полушкин, Потапов, Сизов, Силаев, Чадин

МПК: F04B 15/04, F16J 15/43, F16J 15/53 ...

Метки: вала, магнитожидкостное, уплотнение

...канавки. Магнит 1 с полюсными наконечниками помещен в гильзу 4 со шпонкой 5 на наружной поверхности, Полюсные наконечники 3 опираются заплечиками на шаровые опоры 6, скрепленные сепараторами 7 и удерживаемые от осевого перемещения на валу стопорными кольцами 8. Гильза 3 соединена с корпусом 9 эластичной оболочкой 10, выполненной в виде тонкостенной трубки, имеющей возможность упруго деформироваться при сжатии (складываться). Оболочка 10 крепится к корпусу с помощью накладки 11 и болтов 12. Герметичность по наружному диаметру обеспечи661182 Фордула изобретения О б ( 2 Составитель В, Аношко Редактор И. Гохфельд Техред О. Луговая Корректор Е. Папп Заказ 2408/31 Тираж 1138 Подписное ЦН И И ПИ Государственного комитета СССР по делам...

Номер патента: 649903

Опубликовано: 28.02.1979

Авторы: Кордюков, Чадин, Шестаков

МПК: F16D 3/52

Метки: муфта, пружинная

...маслом. Кроме того, спирленточная пружина снабжена наметарованными на одной из поверхностейвыступами. На фиг. 1 изображена муфта в разрезе; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - часть пружины.Муфта состоит из наружной полумуфты 1, охватывающей внутреннюю полумуфту 2, выполненную в виде катушки. Пружина 3 расположена с минимальным зазором между бортами катушки и соединена с наружной и внутренней полумуфтами прижимами 4 и 5. Наружная полумуфта снабжена крышхой 6 с уплотнениями и заполнена маслом,Лента пружины снабжрованными на одной ивыступами 7, образующии бортами катушки каме Муфта работает следующим образом.При передаче крутящего момента происходит закручивание витков пружины 3 и выжимание масла, находящегося...

Номер патента: 580891

Опубликовано: 25.11.1977

Авторы: Жаворонков, Живописцев, Никитин, Петровский, Чадин

МПК: B01J 1/22

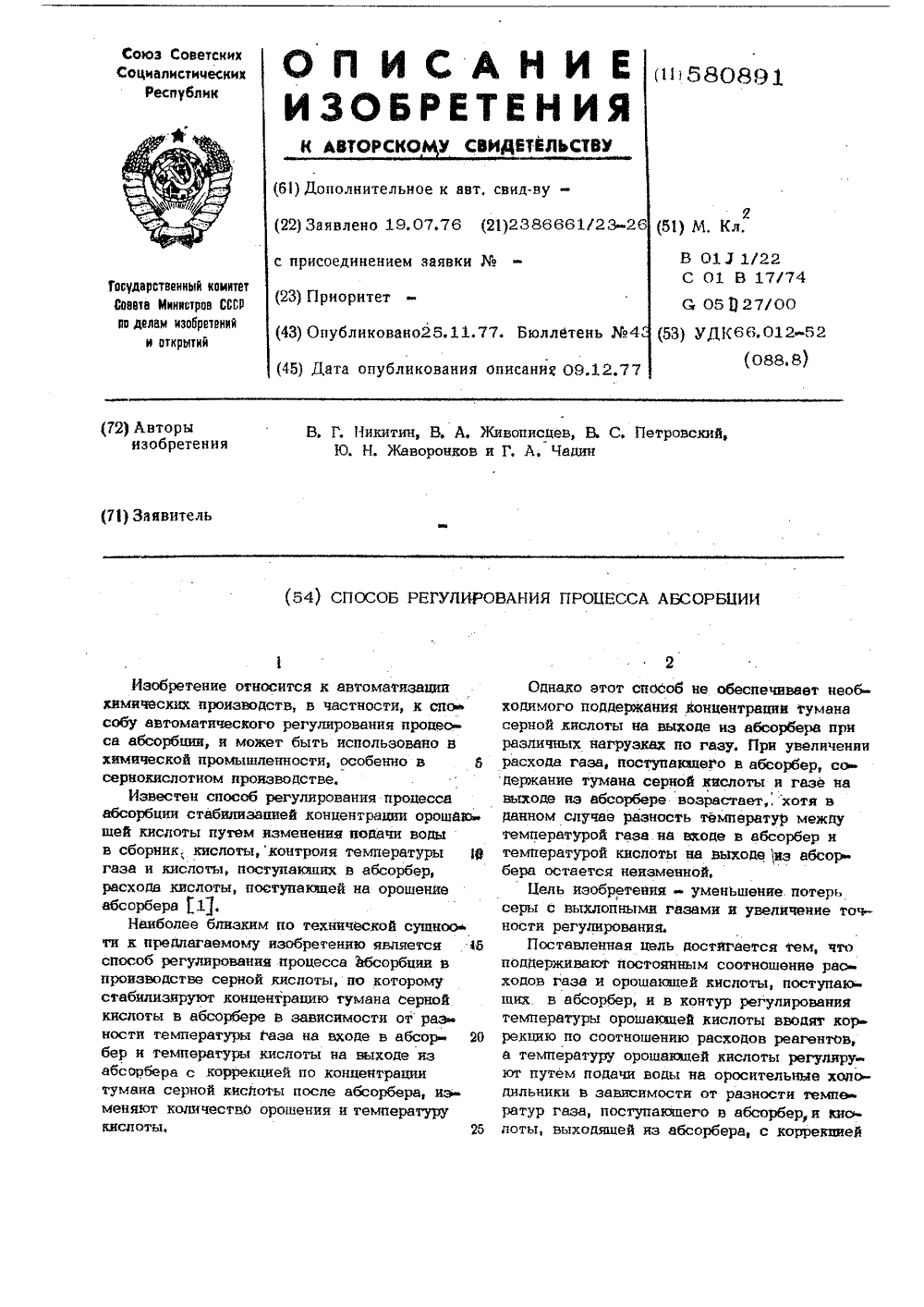

Метки: абсорбции, процесса

...и в контур регулированиятемпературы орошаошей кислоты вводят коррекцию по соотношению расходов реагентов,а температуру орошаквцей кислоты регулируют путем подачи воды на оросительные холодильники в зависимости от разности темпвратур газа, поступаюшего в абсорбер, и киолоты, выходящей из абсорбера, с коррекцией580891 по содержанию тумана серной кислоты навыходе из абсорбера, Таким образом, конщэнтрация тумана серной кислоты на выходеиз абсорбера будет поддерживаться на заданном уровне независимо от газовой нагрузкисистемы.На чертеже изображена принципиальнаясхема автоматического регулирования процесса абсорбции.Способ осуществляется следующим обФразом,Сигналы с датчиков 1 и 2 измерителейрасходов газа и серной кислоты поступаютна...

Номер патента: 515955

Опубликовано: 30.05.1976

Авторы: Пачкория, Промыслов, Скворчевский, Чадин

МПК: G01M 1/38

Метки: вакууме, вращения, динамического, тела, уравновешивания

...корпус герметичной камеры заземлен, Электрод, выполняющий роль анода, подключен к высоковольтному блоку питания лазера. Он вставляется во внутреннее отверстие соленоида. Анод выполняется из титановых сплавов. Кроме того, конструкция устройства упрощается, если вакуумцрующцй узел встроен в герметичную камеру, например закреплен на ее корпусе. Световой луч проходит через внутреннее пространство анода и фокусируется на поверхность ротора, Процесс откачки заканчивается при отключении ОКГ в момент окончания балансировки,, Подурушина Корректор И. Позняковская екр Заказ 135 Изд.1379 одписное раж Типография, пр, Сапунова, 2 блок питания 11 и высоковольтный ввод 12 анода,Устройство работает следующим образом.Балансируемый ротор 4 (катод)...

Номер патента: 302162

Опубликовано: 01.01.1971

Авторы: Курицын, Чадин

МПК: B21K 1/50

Метки: резьбовых, чеканки

...скользят в направлении к штоку 7. Крайний винт 28 западает в паз матрицы 8, когда шток 7 находится в нижнем положении. В этом положении коппр 9 отжимает ролик 20 и вместе с ним сбрасыватель 18 с наконечником 27 в крайнее левое положение, в котором последний фиксируется зассселкой 22, заскакивающей своим концом за выступ сбрасывателя 18 под действием пружины 25.При движении штока 7 вве я только один винт 28, запавшицы 8, соседний с ним винт удерживается в нижнем положении наконечником 27 сбрасывателя. Двигаясь вверх, головка отрабатываемого винта попадает в гнездо центрирующей разрезной цанги И, Последняя, соприкасаясь с торцом штока 7, также движется вверх и при этом, скользя в конусном отверстии план. ки 15, зажимает и центрирует...
