Лисицын

Номер патента: 1551977

Опубликовано: 23.03.1990

Авторы: Гутман, Лисицын, Фесенко, Харионовский

МПК: G01B 7/02

Метки: линейных, металлических, размеров

...грунт свай проводится тарировкаустройства на сваях известной длины.Тарировку можно проводить на незабитых сваях, находящихся на поверхности грунта. С использованием тарировочной характеристики (фиг. 2) попоказаниям амперметра 2 судят о пол-.ной длине сваи 4. Величина заглубления сваи 4 в грунт определяется каксразность полной ее длины и измереннойпредварительно длины надземной части. 15Измерение длины надземной частисваи, т.е. ее доступного для непосредственного измерения участка, можетбыть осуществлено различными известными методами, например с помощью ру Олетки, а с помощью катушки 1 индуктивности, надеваемой коаксиально насвободный (надземный) конец сваи 4и включаемой в цепь стабилизированного источника 3 напряжения переменного...

Номер патента: 1539313

Опубликовано: 30.01.1990

Авторы: Лисицын, Роженцев, Сычев, Фадеев, Шкаредный

МПК: E01C 19/05, E21C 37/00

Метки: действия, ударного

...при этом внутри узла захвата создается раэряжение и ударнк ет в К 2. При движении СУ 4 внизэмульсированная РЖ поступает в К 2 ив ней раэбрызгивается. Происходит эффект "масляного тумана". В случае холостого удара СУ 4 тормозится, РЖ нагревается тепловой энергией и быстроохлаждается. Т. обр., ее вязкость остается на одном уровне. 2 ил. 4 поднимается эа сцет воздействия давпения газа на нижнюю поверхность верхней ступениПри движении ударника вверх в газовой камере 2 создается избыточное давление, поэтому газ по каналам 10,соединяющим газовую 2 и гидравлицескую 3 камеры, поступает в последнюю,в результате чего происходит эмульсирование жидкости в ней (фиг. 2). Вверхнем положении ударника 4 хвостовик14 узла захвата входит в...

Номер патента: 1536120

Опубликовано: 15.01.1990

Авторы: Лисицын, Москаленко, Перминов

МПК: F16J 15/34

Метки: вала, торцовое, уплотнение

...в энергию давления Р превышающего давления Р в зоне располо" жения подводящего канала 8, При выполнении зазора 7 диффузорным уменьшается его гидравлическое сопротицление и улучшаются условия для преобразования кинетической . энергии .в энергию давления. Под действием перепада давлений нагретая жидкость из камеры уплотнения поступает в систему 5 охлаждения, обеспечивая тем ,самым циркуляцию в контуре, и исключает необходимость выполнения дополнительных устройств, упрощая конструкцию уплотнения. Формула изобретенияТорцовое уплотнение вала, содержащее корпус, пару трения, включающую аксиально подвижное кольцо и кольцо, вращающееся вместе с валом и образующее относительно корпуса зазор, сообщенный с системой циркуляции охлаждающей...

Номер патента: 1534517

Опубликовано: 07.01.1990

Авторы: Лисицын, Малик, Марцинковский, Холин, Черепов

МПК: H01B 17/26

Метки: ввод, герметичный

...15, В ступени 13 провода 4разделены на пучки 16 и закрепленыв промежуточной. вставке 17 при помощи клинового распора 18, напримериз герметизирующего полимерного состаВа. Кроме того, на бокОВОЙ,по 50верхности корпуса 1 и промежуточнойвставки 17 могут быть выполненыкольцевые проточки с конической Фаской 19, образующие совместно со стен 55ками 20 кожуха 11 конические кольцевые зазоры 21, залитые герметизирующим материалом,Герметичный ввод работает следую щим образом,ет поддерживать автоматически или ручной регулировкой расчетный перепад.давления на корпус 1 и обеспечить надежную герметизацию ввода в целом. 1 з,п, ф-лы, 1 ил,1. Герметичный ввод по авт. св. В 1104592, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности и...

Номер патента: 1529039

Опубликовано: 15.12.1989

Авторы: Лисицын, Надежкин, Фокин

МПК: G01B 11/30

Метки: высоты, микронеровностей, поверхности, рефлектометрический, средней, шероховатой

...отношения.Способ осуществляют следующим образом,Зондирующее излучение лазера 1 направляют через светоделительную пластинку 2 на исследуемую поверхностьдетали 9. Деталь 9 помещают в центркривизны сферического отражающегозеркала 3 и сообщают им гармоническиеколебания с помощью механизма 4 вокруг оси, проходящей через точку Озондирования и перпендикулярной плоскости падения излучения. Ось, проходящая через точку О и перпендикулярная плоскости падения излучения, составляет прямой угол с осью 02. Уголд падения излучения на исследуемуюповерхность изменяется, что вызываетмодуляцию интенсивности зеркальнойсоставляющей излучения, отраженногоот исследуемой поверхности. Зеркало3 возвращает отраженный от исследуемой поверхности детали 9 в зеркальном...

Номер патента: 1527443

Опубликовано: 07.12.1989

Авторы: Лисицын, Малик, Марцинковский, Усенко, Черепов

МПК: F16J 15/44

Метки: вала, вращающегося, уплотнение

...кольца 6 иторцовая поверхность упю 1 отнительногопояска 5 выполнены заподлицо. Плавающее кольцо зафиксировано от поворотастопором 9 и предварительно прижаток торцовой поверхности корпуса пружинами 1 О в сторону эоны 11 низкого ,.давления.Уплотнение работает следующим образом. 11 ри вращении вала 1 и подводе в камеру 2 рабочей среды под давлением последняя, входя в зазор между валом 1 и плавающим кольцом 4, дросселируется и попадает в зону 11 низкого 40 давления, где организован слив утечек через уплотнение. Под действием высокого давления рабочей среды плавающее кольцо 4 прижимается торцовой поверхностью уплотнительного пояска 45 5 к ответной поверхности на корпусе 3 с такой осевой силой, что гидравлические центрирующие силы,...

Номер патента: 1526963

Опубликовано: 07.12.1989

Авторы: Гассох, Лисицын, Хайритдинов

МПК: B24B 37/04

Метки: плоских, поверхностей

...9 с возможностью Осевого перемс щения, а с дру)ой - стерж нем 10. Рычаг 8 шарнирно закреплен нд пальце б, а нижние концы пальца и стержня заглублены в планшайбу с оптическими элементами. Форму,а т)регения Устройство работает следукпцич б);ч 45 Планшайбас оптическими э.ц чс нт ми прижимается нижним концом пальц, который н ней заглублен, к притиру (инструменту). Палец б, напранляющя часть которого заключена в корпус 4 с парой подшипникон 5 качения, закрепленныи н держдтеле 2, приводится в движение от обработки и упрощение конструкции за счет устранения промежуточных кинематических звеньев. Устройство состоит из планшайбы 1 с оптическими элементами, держателя 2, закрепленного на поводке 3, связанным с приводом станка. В держателе...

Номер патента: 1526725

Опубликовано: 07.12.1989

Авторы: Бобков, Здобнов, Кашмет, Лисицын, Рубекин

МПК: B01D 3/42, G05D 27/00

Метки: колонне, нефти, первичной, переработки, процессом, ректификационной, сложной

...легкого компонента бензина (верхнего бокового продукта) от расходов орошений и нагрузки кло сс, гц сырьк осределяется ц сот 1526725ветствии со следующими соотношениями:от расхода острого орошения 1;4 1;в -%+в) 85 где бо.ь - расход острого орошения;К 4,Т 4 т 4 - коэффициент усиления, постоянная времени и запаздывание по каналу б,-хз 4 где хз 4 - концентрация легкого компонента на тарелке, разделяющей секции 3 и 4 (фиг. 1);Кв, Тв,тв -- те же, по каналу хз 4 - хл, 5 - оператор Лапласса;от расхода верхнего циркуляционного орощения)1 Е, 8 -(с 4 ЕВ)х С,ь ,+1 тв Ь+1 ф где бач,о - расход верхнего ц.о.;20Кв,Тв,т 5 в - те же, по каналу бв,4, -ХЗ 4,Хв, Тв.в по каналу хзф - х 4, от расода нижнего ЕЕзкуляц 55 с 5,иго ороН 5 сн 5 н 1 5, 3 1 В 25Х1т...

Номер патента: 1525382

Опубликовано: 30.11.1989

Авторы: Балон, Брагин, Братков, Лисицын, Полтарушников

МПК: F04B 53/14, F16J 1/08

Метки: поршень

...кор 1 имеет дно 5, вблизи которого ьгн ны под углом к оси 6 поршня отверс,и ,;, в опоре 3 - отверстия 8 для гидросагической разгрузки. В корпусе 1 установон вставка 9, состоящая из трубчатой исти 10 и переменной по сечению донной расти 11. Причем диаметр с донной части 11 в 3 с шейки 4 корпуса 1 меньше диаметра ;1 11 сбгатой части 10 вставки 9. Вставка . ,:. Русе 1 установлена с образованием к; на.а 12 гидростатической разгрузки, выполненным по всей длине корпуса 1,с.борка порш ня может осуществляться методом обжатия заготовки корпусана вставку 9, например способом термогидродинамического обжима с образованием замка, т.е. суженной части 3 с диаметром в донной части 11 вставки 9 в зоне шейки 4.При пс ремещении поршнг в цилиндре (не...

Номер патента: 1518337

Опубликовано: 30.10.1989

Авторы: Лисицын, Филиппов, Филиппова, Эндюськин

МПК: C07C 143/55

Метки: натриевой, п-нитрохлорбензол-о, соли, сульфокислоты

...В реактор загружают 0,5 моль п-нитрохлорбенэола, Массу нагревают до 115-120 С и при этой температуре загружают 93 г 657.-ного олеума в течение 3 ч, Реакционную маггу размешивают при 115-120 С в чение 3 ч, выливаю. в воду (190 мл), обрабатывают перекисью водорода (0,02 моль) и сульфатом натрия (78 г). Массу охлаждают до 25 С и фильтруют.оОсадок промывают 187-ным раствором поваренной соли (210 мп), Выход 953. Количество серной кислоты в отходах 0,8 кг/кг, расход олеума 0,77 кг/кг.Пример еактор загружают 0,5 .моль орбенэола.о Массу нагреваю - 120 С и при этой температ ают гаэооб1518337 Составитель Т.ВласоваТехред Л.Сердюкова Корректор Э.Лончакова Редактор Н,Киштулинец Заказ 6563/29 Тираж 352 ПодписноеВНИИПИ Государственного комитета...

Номер патента: 1513584

Опубликовано: 07.10.1989

Авторы: Бочаров, Лисицын, Филиппов

МПК: H02M 3/337

...обусловленные высокими скоростями включения тока в силовой цепи инвертара 2, которые приводят к ложным срабатываниям порогового элемента 5. резонансными свойствми нагрузки(диаграмма 25).Сигнал с выхода датчика 3 токапоступает на вход порогового элемента 5, на котором устанавливается эначение порога, близкое к нулевомузначению тока с датчика 3 (диаграмма 26), и в момент времени 1 на выходе порогового элемента 5 появляются прямоугольные импульсы (диаграмма27). Па переднему франту этих импульсов срабатывает генератор 6 свнешним запуском и элемент 12 задержки, который на своих выводахформирует инвертированные импульсы.Сигнал О с первого выхода (диаграмма 29) поступает на входы элементов И-НЕ и на выходе элементаИ-НЕ 15 появляется...

Номер патента: 1508287

Опубликовано: 15.09.1989

Авторы: Лисицын, Марголин, Туниманов

МПК: G11C 29/00

Метки: запоминающее, контролем

...на выходах дешифраторов 5 отсутствуют и обращение к накопителям группы 1 не происходитПри поступлении на первые управляющие входы дешифраторов 5 сигналаразрешения адреса на выходах дешифратора 5.(п+1) возникает сигнал,разрешающий Формирование сигналов выборки и записи только для выбранногонакопителя блока 1, На выходах остальных дешифраторов 5, соответствующих входам адреса выбранного накопителя, Формируется код адреса,аналогичный коду на вторых управляющихвходах этих дешифраторов. На остальных выходах, соответствующих входамадреса невыбранных накопителей, дешифраторов 5.15,п, потенциалостается неизменным,В режиме записи сигналом с выходаблока 3 ключи блока 2 открыты на прием информации с шины 9. Стробы выборки и записи,...

Номер патента: 1504513

Опубликовано: 30.08.1989

Авторы: Красин, Лисицын

МПК: G01B 21/00

Метки: координат, объектов, пространственных, протяженных

...объективов, ипроекции Х ,у Л,к этого расстоянияна оси Х, У, Е декартовой системы координат - это необходимые для реализации способа измеряемые геличины,Начало двумерной системы координат 0(фпг, 2) ныберем н точке лересечения перпендикуляра из точки наблюдения О, на соответствующую измерительную плоскость - мишень нидикоца,При таком выборе двумерные координаты Я, и видимого положения Фиксированной эоны можно выразить черезнепосредственно измеряемые с помощьюблока 7 обработки и управления номер строки БПи номер точки н строке И 11 гк -128 11 -128 к 256 вакф " 256 иф15045136ти Р (К=1,2). Измеряют координаты точек начала отсчета двумерных систем координат Хк, У, 2 к(К=112)Затем в процессе перемещения протяженного объекта в пространстве...

Номер патента: 1500943

Опубликовано: 15.08.1989

Авторы: Буркин, Киселева, Левин, Лисицын, Олюнина, Позняк, Сергеев

МПК: G01N 33/92

Метки: гнойной, деструкции, детей, диагностики, дифференциальной, легких, острой, плевропневмонии, полисегментарной

...отсутствия деструкции легочной 30ткани по данным рентгенологическогообследования стал возможным после10 суток госпитального лечения, Наряду с указанными лечебно-диагностичес"кими мероприятиями ребенку определялось количество ДС в липидной Фракции,сыворотки крови методом озонированияна приборе-анализаторе АДСМ на 1,3, 5 и 7-е сутки. В качестве эталонного раствора брался стильбен, имеющий в мслекуле вещества 1 ДС. В качестве примера приводится расчет ДС влипидной Фракции сыворотки кровибольного в 1-е сутки1,36103,3 252 0,02Д 1-ст 430 0,1 0,25. 210 О моль/ила50С э = 1,37 10" моль/мл; Ч э 7 = 0,02 мл;Ч р р = 3,3 мл; Б р = 252 Б эт = 4301 Чпр Оф 1 млф Ч 7 л 025 мпРасчет ДС в липидной Фракции сыворотки крови на 3, 5 и 7-е сутки...

Номер патента: 1498959

Опубликовано: 07.08.1989

Авторы: Боярко, Лисицын, Москаленко, Скуба

МПК: F04D 29/04, F04D 7/04

Метки: насос, центробежный

...на колесе насоса, образующего с корпусом радиальный и осевой зазоры, причем радиальный зазор выполнен на диаметре, большем чем осевой. Под выступом образована полость, образованная с выходом насоса через зазоры, а с магистралью отвода утечек - через подшипниковый узел и каналы в корпусе, Подшипниковая опора размещена в полости. Жидкость, поступающая в полость, вращается. Под действием центробежной силы мехпримеси скапливаются на периферии полости и выходят по каналам в магистраль отвода утечек. В подшипниковый узел поступает осветленная жидкость. 1 с. и. ф-лы,ил. 10 через зазоры 8,9 и с магистралью 11 отвода утечек через подшипниковый узел 12, подшипниковая опора 3 размещена в полости 6 под радиальным 8 и осевым 9 зазорами, а в корпусе...

Номер патента: 1497205

Опубликовано: 30.07.1989

Авторы: Арутюнян, Кашемет, Лисицын, Романов

МПК: C10G 35/00

Метки: блоком, катилитического, реакторным, риформинга, установки

...18 и 21 сигналы равны пулю,а сигналы на выходе регуляторов 22и 19 це мецяются, Сигналы ца выходесумматоров 25, 28 и 29 также равнынулю, следовательно сигцал на выходерегулятора 30 ие меняется,Предположим, что на вход реакторйого блока поступает сырье с большимсодержанием цафтеновых углеводородов, Это приводит к увеличению глубины протекания реакции дегидрировация иафтеновых углеводородов.Вследствие этого уменьшается температура газосырьевой смеси ца выходе5 149о реактора 2, уменьшается на 2 С, следовательно, сигнал с блока 9 равен (490 + 448)/2 = 469. Вследствие этого на сумматорах 18 и 21 появляются соответственно сигналы -1 и 1, что приводит к автоматическому уменьшению температур газосырьевой смеси на входе реакторов 4 и 6,При...

Номер патента: 1482572

Опубликовано: 30.05.1989

Авторы: Косицын, Лисицын, Молотков, Никульчев, Рябикин, Титов

МПК: A01D 41/00

Метки: зерноуборочных, комбайнов, оценки, работы

...пласти нами 27, внутри которых приклеены датчики 23 с выводными проводами 24. Криволинейные пластины 27 предварительно поджаты с помощью прижимов 28 и винтов 29.Устройство для контроля оценки работы зерноуборочных комбайнов работает следуюшим образом.При движении комбайна 1 жатка 2 срезает стебельную массу, которая рабочими органами подается в наклонную камеру 3. 55 Цепочно-планчатый транспортер 6 своими гребенками захватывает ее и перемешает по днишу 22 наклонной камеры 3, При перемешении массы по днищу 22 она, встречая на своем пути выступаюшие за плоскость дниша 22 пластины 13, отклоняет их на некоторую величинуВеличина 1. будет тем больше, чем большее количество транспортируемой массы перемешается на единицу времени....

Номер патента: 1474257

Опубликовано: 23.04.1989

Авторы: Кириллов, Лисицын, Сычев, Шкаредный

МПК: E01C 19/05, E21C 37/00

Метки: действия, ударного

...20 перетекает в поршневую полость гидравлической камеры 2. При этом газ из пространства между поршнями 7 и 9 вытесняется через клапан 44, поршень 7 взводящего механизма плотно прижимается к поршню 9 рабочего штока 10, давление рабочей жидкости возрастает до заданного и толкатель 16 перемещается в верхнее положение. При этом срабатывает клапан 22 и рабочая жидкость из камеры 21 по каналам 28 и 23 вытесняется в сливную магистраль 24. В верхнем положении толкатель 16 удерживается фиксатором 18, так как шарик 32 прижат в канавке 33 усилием пружины 31. При этом рабочая жидкость через проточку 17 поступает по каналам 25 и 26 в полость 19 и, действуя на верхний торец плунжера 12, перемещает его в нижнее положение. При этом часть рабочей...

Номер патента: 1451319

Опубликовано: 15.01.1989

Авторы: Духнин, Коганер, Лисицын, Маскенсков, Озеров

МПК: F02M 51/06

Метки: форсунка, электромагнитная

...чертеже представлена схема форсунки,Форсунка содержит корпус 1 со штуцером 2 для подвода топлива. В корпусе 1 размещены первый и второй электромагниты, "0 снабженные соответственно первой 3 и второй 4 обмотками, первым 5 и вторым 6 якоря. ми, жестко связанными с первым 7 и вторым 8 штоками соответственно. Сердечники электромагнитов имеют общее ярмо 9. Первая пружина 10 установлена между первым якорем 5 и ярмом 9, а вторая пружина 11 - между вторым якорем 6 и ярмом 9. В штоках 7 и 8 выполнен осевой канал для подвода топлива под запорную иглу форсунки, а между штоками выполнен зазор Б, величина кото рого больше хода Ь иглы форсунки на велину части хода Ьз второго якоря 6. На штоке 7 выполнен упор 12 ограничения хода иглы. Между...

Номер патента: 1448112

Опубликовано: 30.12.1988

Авторы: Боярко, Лисицын, Скуба

МПК: F04D 29/04

Метки: насос, центробежный

...Кольцевая полость 10 сообщена с зоной нагнетания посредством канала 12. Канал 12 может быть подключен как к полости нагнетательного патрубка 13, так и к периферии задней пазухи 9.Насос работает следующим образом.При вращении ротора 2 жидкость подается от рабочего колеса 3 в зону нагнетания корпуса 1 через нагнетательный патрубок 13 в линию нагнетания. Часть жидкости по каналу 12 из зоны нагнетания поступает в кольцевую полость и разделяется на два потока: основной поток через дросселирующую щель 5 направляется к гидропяте, а обратный поток - через зазор 8 подшипника в заднюю пазуху 9. Вследствие значительной разницы в величине зазоров и перепадов давлений протечка через гидропяту во много раз превышает протечку через подшипник,...

Номер патента: 1445912

Опубликовано: 23.12.1988

Авторы: Баранов, Ланин, Лисицын

МПК: B23Q 7/10

Метки: кассета, переналаживаемая

...заполнения.Укомплектованная кассета устанавливается с базированием штифтами 7 в приемные гнезда пластин загрузочно-позиционирующего устройства, посредством которого подается в рабочую зону промышленного робота. Формула изобретения Переналаживаемая кассета, содержащаяоснование с координатной разметкой, на котором размещены стойки-фиксаторы и перестанавливаемые планки-ложементы, отличающаяся тем, что, с целью расшире ния технологических возможностей за счетразмещения деталей с перекрытием их по длине на разных уровнях высоты, основание кассеты выполнено ступенчатой формы. ь В. Зуе Составите Редактор О. Головач Текред И. Вер Заказ 6644/18 Тираж 922 ВНИИПИ Государственного комитета СССР 113035, Москва, Ж - 35, Ра Производственно....

Номер патента: 1438921

Опубликовано: 23.11.1988

Авторы: Винтоняк, Голубков, Иванова, Лисицын, Михалькова, Ясенок

МПК: B22F 1/00, H01F 1/34

Метки: магнитотвердых, ферритовых

...Из композиции горячим прессованием в постоянном магнитном поле готовят контрольные образцы. 25Электромагнитные параметры контрольных образцов приведены в таблице.Из приведенных данных следует, что необходимым и достаточным условием является использование двухводного ЗО кристаллогидрата хлорида бария в количестве. 1-4 мас.й в качестве одного из компонентов флюса,Получаемый эффект достигается за счет более однородного смешения компонентов шихты иэ-за увеличения в35 1,5 раза объема хлоридсодержащего компонента при использовании двухводного кристаллогидрата хлорида бария и сохранении молярного соотношения компонентов смеси; образования высокоактивного мелкодисперсного хлорида баСодержание исходных компонентов, мас.7. ГеО ВаСО НВОЬ ВаС 1 х х...

Номер патента: 1435275

Опубликовано: 07.11.1988

Авторы: Арутюнян, Кашмет, Лисицын, Романов, Соболь, Яшин

МПК: B01D 53/00, G05D 27/00

Метки: адсорбционных, выделения, н-парафинов, процессом, установках

...в газосырьевой фае Э/ ЗеСгя - концентрация аммиака в3 з 5газовой фазе, м Э/м;а н р - концентрация н-парафиновв твердой фазе, мЭ/м- время от начала цикла, с;И - скорость газового потока 10в адсорбере, м/с;Р,и ь - коэффициенты внешнегомассообмена, с;х - длина адсорбера, м;(ар - функция, определяющая 15р авновесную концентрациюн-парафинов в газовой фазе, м /мЭ;(ача) - функция, определяющаяравновесную концентрацию 20аммиака в газовой Фазе,м /мПосле окончания расчета харак-ерис"тик выходного потока производитсясравнение расчетных и экспериментаггных данных, на основании чего осуществляется расчет параметров модели, аименно определяются значения М, ),и емкости молекулярных сит, Далеевыполняется оптимизация цикла, причем в качестве...

Номер патента: 1418875

Опубликовано: 23.08.1988

Авторы: Лисицын, Мазуренко

МПК: H02M 7/5375

Метки: инвертор

...схемы 16 опрокидывает триггер 17 и формирует переднийфронт отпирающего импульса транзистора 4, задержанного относительно заднего фронта отпирающего импульсатранзистора 3 на фремя с расс+вост ==Г- с, После включения транзистора 4 организуется замыкание цепинагрузки через включаемый в инверсном включении транзистор 4 и включенный в прямом направлении транзистор 1, На нагрузке имеет место паузав выходном напряжении. Затем формирователем 6 импульсов снимается отпирающий сигнал управления транзистора1, но транзистор 2 включается черезвремя С+ Странзистора1 и т д Таким образом, введение датчиков состояния транзистора, измеряюших непосредственно напряжение на транзисторах дает воэможность подавать1418875 допуская сбоя циклического их...

Номер патента: 1405794

Опубликовано: 30.06.1988

Авторы: Лисицын, Лисицына

МПК: A41H 15/00

Метки: настила, скрепления, тканей

...ескольких слоев полотен рыхлой ткани и скусственного меха при осуществлении техологических швейных процессов.Цель изобретения - упрочнение скрепения слоев рыхлой ткани.На чертеже представлено устройство в )астиле ткани, общий вид.Приспособление для скрепления настила каней выполнено в виде имеющей головку ержатель 1 иглы, стержень 2 которой выолнен волнообразным с размещением волнодной плоскости с переменным шагом по ине и в количестве не менее четырех.голмежду отрезками, образующими волу на участке стержня 2 с максимальным агом их размещения, имеет величину, не енее 90, а соотношение длин участков ержня с максимальным и минимальным агом расположения волн определяется из еравенства 20 Е максЕ -1 г е , - длина участка стержня с...

Номер патента: 1400602

Опубликовано: 07.06.1988

Авторы: Лисицын, Лисицына

МПК: A41H 15/00

Метки: крепления, настилу, раскладки, ткани, чертежа

...в направлении поворота крышки 2 для введения игл 5 в настил, Корпус 1 имеет основание 8 с пазами 9,Крьппка 2 связана с диском 3 посредством винтов 10,Устройство работает следующим образомм.Устройство в сборе устанавливается в определенном месте на настилетканей поверх чертежа раскладки деталей одежды еснованием 8 корпуса 1. 40При этом крьппка 2 находится в крайнем верхнем положении, повернутаядо упора против часовой стрелки, Прикрепленный к крьппке 2 диск 3 с кольцом 4 и удерживаемые в зазоре между 45ними иглы 5 также находятся в крайнем верхнем положении внутри полости,образуемой корпусом 1 и крышкой 2,Одной рукой основание 8 корпуса 1 прижимают к настилу ткани, другой рукой 50крышку 2 поворачивают по часовойстрелке до упора, При этом...

Номер патента: 1397857

Опубликовано: 23.05.1988

Авторы: Лисицын, Литвиненко, Лучкин, Поносов, Торхов

МПК: G01R 31/14

Метки: изоляции, испытания, прочности, электрической

...выводы 8 - 105блока 5 отключены от входов блока 11,а к шинам 16 и 17, объединенным черезконтакты 18 - 20 соответственно с шинами 12, 14 и 13, 15, подключен измерительный блок 24, проводят контрольправильности соединений в изделии навсем поле контактов 25 - 33. Затемпереключают контакты 20.1, 20.2 в положение, когда вывод 10 соединяется 15с шиной 17 а общийвывод 6 черезпервичную обмотку датчика 7 тока - сшиной 16. С помощью контактов 4.14.6 блока 5 выставляют требуемое напряжение для части иэделия, подключаемой к блоку 23 коммутации, при этомна шинах 16 и 17 контролируют испытательное напряжение с помощью блока 24,Далее контактами 46 - 51 те извходов 31 - 33, котррые соединены с 25выводами иэделия, подлежащими испытанию самым высоким...

Номер патента: 1374298

Опубликовано: 15.02.1988

Авторы: Лисицын, Тарасов

МПК: H01H 23/30

Метки: переключатель

...переключателя, вид сверху.Переключатель состоит из корпуса 1 с контактной системой, стойки 2,пластины 3 и контактом 4. На корпусе установлена крышка 5 с органом управления в виде ручки 6, закрепленной на оси 7.Приводной механизм состоит из ручки 6 и кулачка 8, в котором расположен толкатель 9, зафиксированный пружиной 10.Механизм возврата представляет собой упругую пластину 11 с отогнутыми упорами, Пластина 11 установлена свободно в пазах 12 корпуса 1 так, что ее упоры 13 охватывают кулачок 8,Конфигурация упоров пластины определяется конструкцией приводного механизма.Переключатель работает следующим образом.Под действием внешней силы ручка поворачивается на оси 7 и перемещает кулачок 8 с подпружиненным толкателем 9, Кулачок 8,...

Номер патента: 1374131

Опубликовано: 15.02.1988

Авторы: Лисицын, Лисицына

МПК: G01N 33/36

Метки: ворса, направления, тканях

...щеткой и с двумя поперечными цилиндрическими каналами 7 для возвратно-поступательного ее перемещенияпоосям 2, Оси 2 вместе с вмонтированной на них щеткой 1 и спиральнымипружинами 3 крепятся изнутри к П-образному кожуху 8 посредством четырех винтов 9, ввинчиваемых в резьбовые отверстия 4, Боковые полки 10кожуха 8 имеют в нижней части скругления 11 в виде салазок, обеспечивающие свободное скольжение устройства по ткани. На верхней полке 12кожуха 8 расположены два смотровыхокна 13, имеющих контур в виде стрелки, для наблюдения за перемещениемщетки по направляющим в процессе работы устройства. Окна 13 образованыдвумя просечками. Язычки 14 этихпросечек отогнуты к верху и образуютручки для удобства перемещения устройства. На верхней...

Номер патента: 1370314

Опубликовано: 30.01.1988

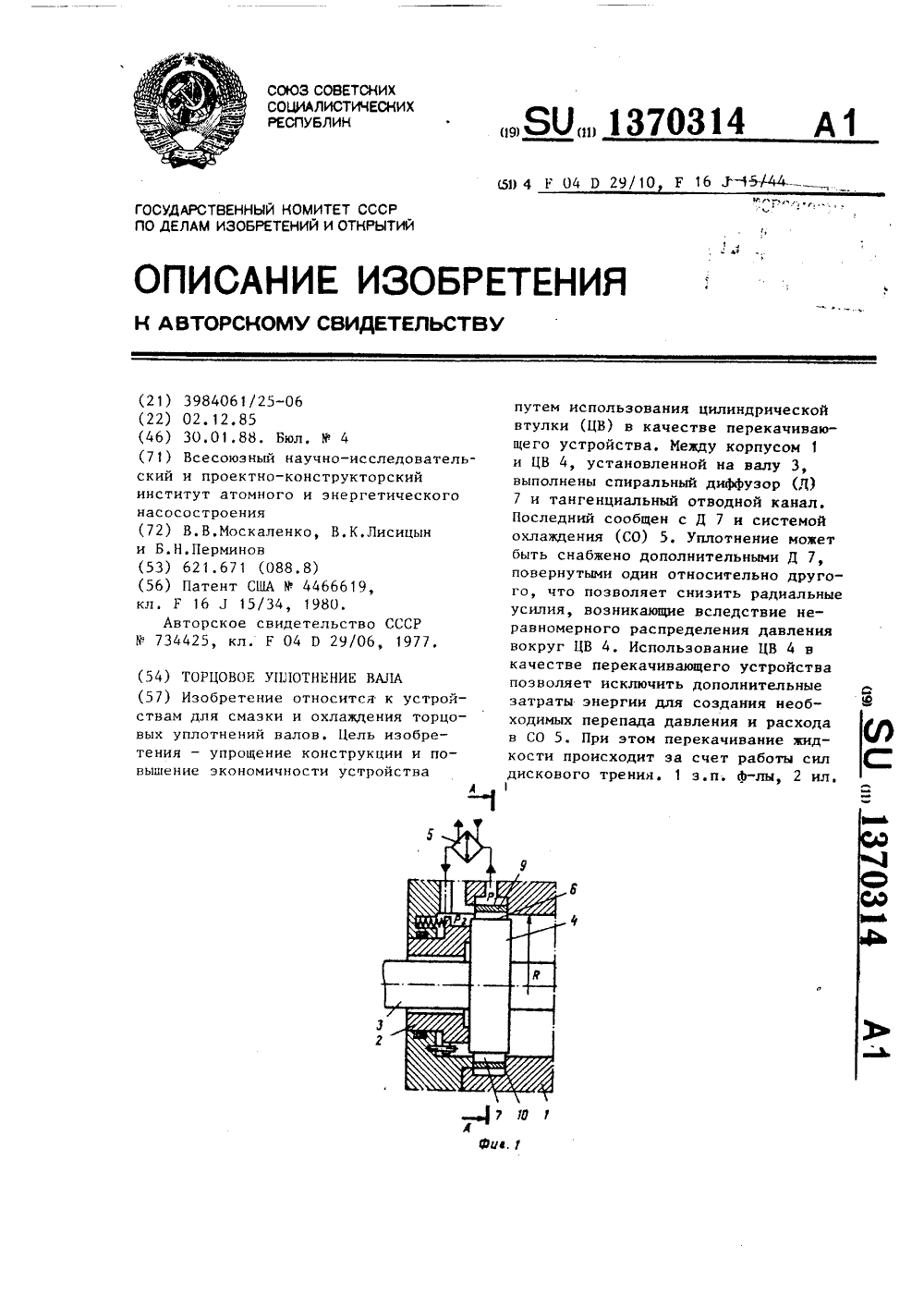

Авторы: Лисицын, Москаленко, Перминов

МПК: F04D 29/10, F16J 15/44

Метки: вала, торцовое, уплотнение

...уплотнение,продольный разрез; на фиг.2 - разрезА-А на фиг,1.Торцовое уплотнение вала содержитрасположенное в корпусе 1 уплотнительное кольцо 2, установленную навалу 3 цилиндрическую втулку 4 и систему 5 охлаждения с перекачивающимустройством б. Между корпусом 1 ивтулкой 4 выполнен спиральный диффузор 7 и тангенциальный отводнойканал 8 (фиг.2), сообщенный с диффузором 7 и системой 5 охлаждения.Уплотнение может быть снабжено дополнительными диффузорами 7, повернутыми один относительно другого. Диффузор 7 образован кольцом 9, установленным в проточке 10 корпуса 1. Уплотнение работает следующим образом. При вращении вала 3 жидкость за счет работы сил дискового трения о вращающуюся поверхность цилиндрической втулки 4 приобретает...
