Лесниченко

Номер патента: 1534912

Опубликовано: 27.04.2005

Авторы: Гаврилов, Лесниченко, Подуздов

МПК: B64C 25/58

Метки: амортизатор, двухкамерный, пневмогидравлический

Двухкамерный пневмогидравлический амортизатор, содержащий корпус с плунжером и штоком, на котором установлена пустотелая игла с размещенным на ней поршнем, отличающийся тем, что, с целью уменьшения веса амортизатора, он снабжен дополнительной профилированной иглой, укрепленной в днище корпуса, а на поршне пустотелой иглы размещен клапан обратного торможения с уплотнительным узлом и выполнены отверстия, сообщающие полость пустотелой иглы с гидравлической камерой, размещенной под плунжером.

Номер патента: 1462658

Опубликовано: 27.04.2005

Авторы: Гаврилов, Лесниченко, Подуздов

МПК: B64C 25/58

Метки: амортизатор, аппарата, двухкамерный, летательного, шасси

1. Двухкамерный амортизатор шасси летательного аппарата, содержащий корпус и расположенные в нем с образованием гидравлических и газовых полостей поршень с седлом для предохранительного клапана и шток с опорной буксой, отличающийся тем, что, с целью снижения наземных нагрузок на летательный аппарат при аварийных посадках за счет последовательного увеличения проходного сечения перепускных каналов, он снабжен промежуточной гильзой, образующей с корпусом дополнительную незаряжаемую полость, при этом седло выполнено в виде втулки, связанной с поршнем тарированным отрывным элементом. 2. Амортизатор по п.1, отличающийся тем, что промежуточная гильза размещена в корпусе с возможностью...

Номер патента: 1445076

Опубликовано: 27.04.2005

Авторы: Гаврилов, Лесниченко, Осокин, Подуздов

МПК: B64C 25/10

Метки: аппарата, летательного, убирающееся, шасси

Убирающееся шасси летательного аппарата, содержащее амортизатор со штоком, на котором закреплен рычаг, боковой подкос, ось колеса с пневматиком, на которой закреплен кронштейн, и шарнирные тяги, отличающееся тем, что, с целью увеличения надежности путем исключения срыва пневматика при обжатии амортизатора, кронштейн соединен шарнирной тягой со штоком амортизатора, а рычаг посредством другой шарнирной тяги соединен с корпусом летательного аппарата, причем оси шарнирных тяг пересекаются в шарнире крепления тяги к корпусу летательного аппарата.

Номер патента: 1412187

Опубликовано: 20.04.2005

Авторы: Гаврилов, Изергин, Лесниченко, Подуздов, Шамгунов

МПК: B64C 25/58

Метки: амортизатор, аппарата, двухкамерный, летательного, шасси

Двухкамерный амортизатор шасси летательного аппарата, содержащий корпус, шток с поршнем, поршень-стакан, диафрагму и профилированную иглу с центральным каналом, отличающийся тем, что, с целью снижения веса конструкции и повышения эксплуатационных характеристик, профилированная игла выполнена с центральным сквозным каналом и снабжена поршнем с калиброванными отверстиями, при этом в штоке выполнено калиброванное отверстие, а поршень штока снабжен уплотнением, скользящим по зеркалу корпуса.

Номер патента: 1761597

Опубликовано: 15.09.1992

Авторы: Лесниченко, Николаев

МПК: B64C 25/58

Метки: амортизационная, аппарата, летательного, стойка, шасси

...посредством фиксирующего элемента, размещенного в канавке и удерживаемого упорной втулкой, закрепленной на корпусе, а верхняя буксаштока неподвижно закреплена на корпусе при этом один кулачок возврата в нейтраль расположен на плунжере, а другой на внутренней поверхности штока,На фиг,1 схематически изображена амортизационная стойка шасси летательного аппарата,Амортизационная стойка состоит из: корпуса 1, в котором установлен плунжер 2, шток 3 с кулачками возврата в нейтраль 4, 5 и механизм поворота б. Кулачок 4 закреплен на внутренней поверхности штока 3, а кулачок 5 на плунжере 2, Механизм поворота б включает поворотную втулку 7, связанную со штоком 3 при помощи шлиц-шарнира 8 и двух цилиндров поворота (на фиг, не показаны),...

Номер патента: 1671732

Опубликовано: 23.08.1991

Авторы: Белов, Коляда, Кузнецов, Лесниченко, Олейник, Райцын, Рахманов

МПК: C23C 14/26

Метки: стальных, хромирования

...его на поверхности металлиэируемого из делия 6 поддерживается постоянным,Рабочая температура на поверхности металлиэируемого изделия поддерживается путем изменения мощности, подводимой к нагревателям в зоне предварительного нагрева изделий.Предлагаемый способ получения металлических покрытий на изделиях в вакууме путем испарения твердофазного металлизатора реализован следующим образомНа опытна-промыален",.ой устэн" ак вакуумного хромирования сте ьной полосы диффузионное покрытие обрэзуетсх ри и парении феррохрома чарки ФХО 10 и по;ле дующей конденсзц 1 и его паров иа нагретой юдложке,Покрытие нанссят на дзижущу,ся пг лосу толщиной 1 мм при ширине 330 1 м, Для реализации предлагаемого с,особа из, товлена тонкостенная обечайка из т ли...

Номер патента: 1574347

Опубликовано: 30.06.1990

Авторы: Куракевич, Лебедев, Лесниченко, Малев, Поворотов, Просяник, Фалитнов, Чапчиков

МПК: B22C 15/24

Метки: литейных, стержней

...в направлении перемещения тележек 3 со стержневыми ящиками 4, а также поворачиваться относительно вертикальной оси машины. При этом преимущественно предусматривается поворот рабочих резервуаоов в направлении их попожения (фиг 1)Машина работает следуюгцим образом.Стержневой яшик 4 (например, для сложного центрового стержня из песчано-смоляной смеси отливки блока цилиндров У-образного двигателя внутреннего сгорания), установленный на транспортной тележке 3, перемешается на позицию надува, где проис 1574347ходит его поджим цилиндром 5 к надувным плитам 15. Открывают запорные устройства 9 на гибком трубопроводе 8, и песчаная смесь под воздействием сжатого воздуха давлением 0,15 - 0,25 МПа поступает из камерного питателя 7 в рабочие...

Номер патента: 1539985

Опубликовано: 30.01.1990

Авторы: Лесниченко, Матюшенко

МПК: H03K 17/00

Метки: каналов, переключения

...переключения устройствав исходное состояние. Элемент 7 задержки может быть выполнен, например, в виде двух элементов И-НЕ,включенных последовательно.Устройство работает следующим образом.Ка входных шинах 1 и 2 присутствуют идентичные импульсные последовательности,В исходном состоянии устройствадля переключения каналов состояниетриггера 3 нулевое, в результатечего на выходную шину 5 разрешено прохождение сигнала с шины 1 основного канала, а в проинвертированномвиде - с элемента И-НЕ 6 на информационный вход триггера 3.Так как на тактовом входе триггера 3 сигнал, поступающий с резервного канала (шина 2) через элемент 7задержки, задержан относительно сигнала на информационном входе, а сигналы на шинах 1 и 2 идентичные, тов момент...

Номер патента: 1518083

Опубликовано: 30.10.1989

Авторы: Боревский, Кучеров, Лесниченко, Любивый, Олексиенко, Романенко, Сидоренко, Стригачев

МПК: B22D 41/08

Метки: затвор, ковшей, сталеразливочных, шиберный

...1)асхОла воадухаТ,к к;к игла 11 н;3 лчастке, соответствуюн(1 ч рабо(н чу хо.гл н( н)явижной плиты,ил(нрл(ник с( нино длине, го црилльнц нл лвижнии нолвижной нли гц влеЬЧ НРОХОЛНОС 1(НИ( ЛЛЯ ВОЗЛУХа ЧЕжЛУлроссельно(1 шайбой 1( и иглой уменьша-5 ся, но(Илу л 11 ц(лр 14 Регистр 31)летученьн Нираскол 3 ВО(лух 3 на вхоте в.1 рсс,(ь ОЛноврс лг цш) с и м 13 ниеч цолож. Ния;3.и нроисхли", л в( лич ни нроло 3 НОГО Си ЦИЯ РВЦЛИВО)НОГО ОТВРСтИЯ, Г, л. н,ни нн тен ни тросировния трл и 2 а11 РИ и,(НЛ( СОВЧЩНИИГВЕРСтнйси 1). 1):1 л 0.1 во(лу л(3 чер 1 лр(се.1 ь линн чи н,; Яросе.ированиг с(руи отсутствуцр холнос 3 цира.(.Ивочн ) 25 1 13( РС 3 Я Ч с КСИ Лс 1,Ь 13(1 рИ .3 ВИ)+ 1(ии но;1 ВИ)КНОИ 13,1 И Ь Внрс( ВОН 1 К. 130 В ГОря",1 с 51 В Обр 11 нол...

Номер патента: 1483608

Опубликовано: 30.05.1989

Авторы: Власюк, Лесниченко, Титов, Титова

МПК: H03H 17/06

Метки: нерекурсивный, фильтр, цифровой

...Умножитель 7 ца +1 предназначен д,.;,; выполнения оцифрованных выборок на знаки соответствующих каэААициентав,. Первый накапливающий сумматор -, предназначен для накапливания произведений в виде частичных сумм (вторая сумма в выражении (2, Умнажитель 6 Аормирует произведение малоразрядных приращений коэААициентов, хранящихся в блоке 8, на частичные суммы, полученные в первом накапливаютем сумматоре 4 В",ооой накапли14836 Вающий сумматор 5 накапливает произведения, полученные в умножителе 6, и Аормирует выходной отсчет фильтря в соответствии с выражением (2), Для этого в начале каждого цикла вычисления на установочном выходе 13 блока 10 синхронизации Аормируется сигнал установки. По этому сигналу, поступающему на вход разрещения...

Номер патента: 1332373

Опубликовано: 23.08.1987

Авторы: Дорошенко, Кукла, Лесниченко, Слинько

МПК: G11B 15/18

Метки: лентопротяжный, механизм

...посредством подпружиненныхтяг со своим узлом управления, введен дополнительный рычаг, в подвижной каретке выполнены профилированноеотверстие и два выступа, при этомтяга первого промежуточного узла выполнена в виде двуплечего рычага, атяга второго промежуточного узла - ввиде двух шарнирно соединенных друг сдругом и взаимно подпружиненных рычаговпричем первый рычаг второй тяги выполнен со скользящим упором, прижимной ролик установлен на дополнительном рычаге, который установлен наподвижной каретке с возможностью взаимодействия через профилированное отверстие каретки со скользящим упором второй тяги, последняя установ 13323734лена с возможностью сопряжения скользящим упором с боковой поверхностью профилированного отверстия, кроме...

Номер патента: 1148545

Опубликовано: 07.06.1987

Авторы: Заика, Изаксон, Колесников, Лесниченко, Смирнов

МПК: H04B 1/64

Метки: шумоподавитель

...ре - зистора 3, благодаря чему коэффициент передачи от входов сумматора 6 до выхода шумоподавителя будет равен единице. 30 5 6него конденсатора выходного фильтра 17 нижних частот, а следовательно, снижение напряжения на управляющих входах основного 5 и дополнительного 7 фильтров верхних частот. Частота среза последних при этом повышается что вызывает снижение коэффициента передачи компрессора на срежних частотах, оставляя его неизменным на высших частотах, обеспечивая тем са-мым максимальную величину сжатия на высоких частотах.В экспандере высокочастотные составляющие ослабляются вместе с составляющими шума канала передачи, при этом в области верхних частот ослабление максимально, что соответствует максимальной величине расширения....

Номер патента: 1312725

Опубликовано: 23.05.1987

Авторы: Заика, Изаксон, Колесников, Лесниченко, Смирнов

МПК: H03G 3/20

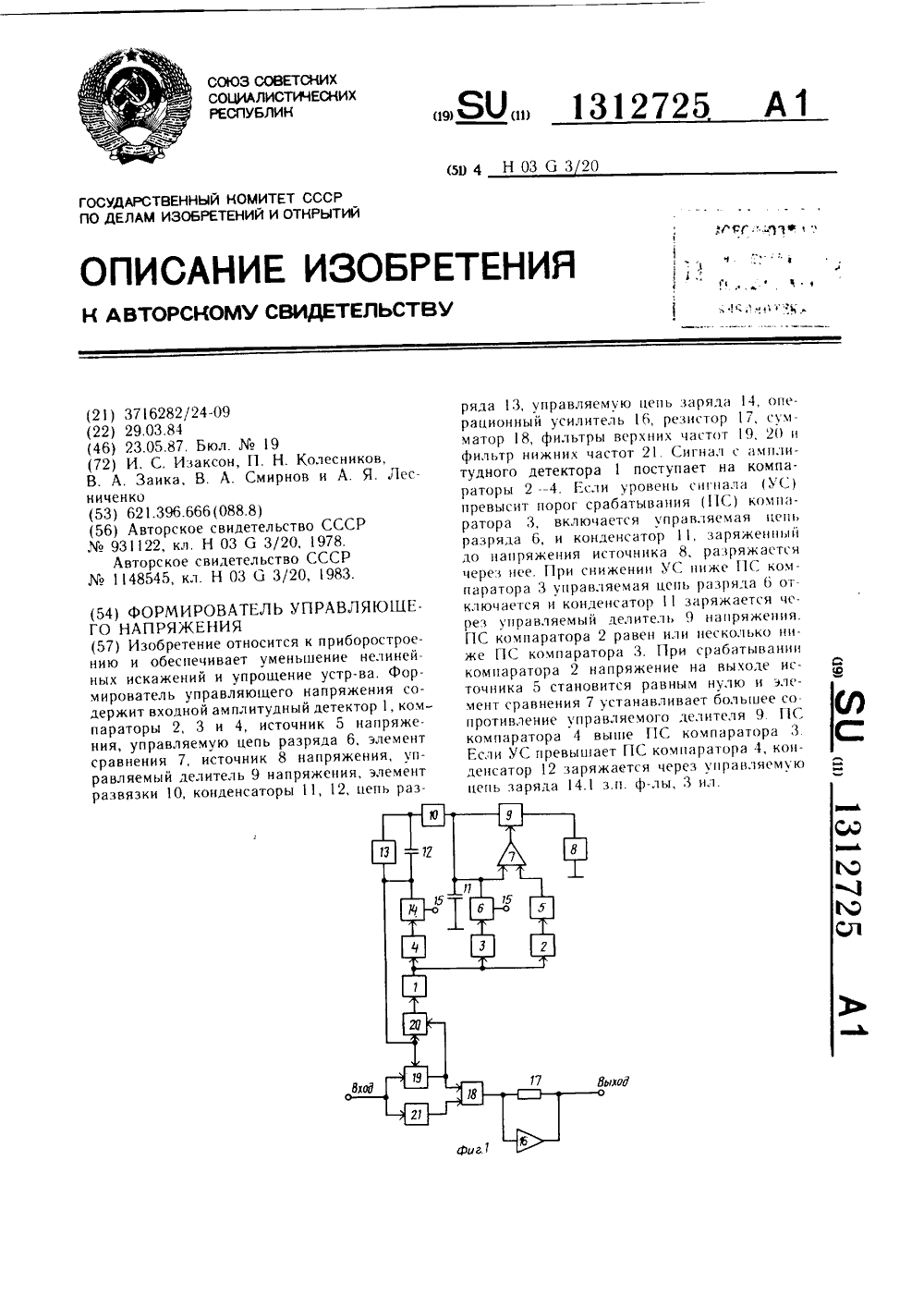

Метки: управляющего, формирователь

...Максимальное ослабление шумов определяется ИСХОЛЦОИ ЦОЛК) И ЦРН 1 Х (КЦ И Я С ЦВЦ(Н ) фильтра 9 верхних частот. которая усгднавливдстся цолачей цдцряжсция х исто 1- цикл 8 напряжения через уцрдвлясмьй,(с. литель 9 напряжения и цепь 1) рдзрялд цд хцрзвляк)(цие Входы ОсцОВИОГО 1) и лоцолцительного 20 фильтров Верхних частот.При поступлении цд вхол компрессрд сигнала с среднечдстотными состдвляющи. ми, уровень которых превышает порог срабатывания второго компаратора 3, и высокочастотными составляющими с уровнем ниже Хкд(;ИИОГО ИОРОгз ВтОРОи компдРдтОР Л с ) 1 Г т 11 В 1( Г и В 5 л к ) 1;1(. ти) (1 В, Яхн ) (гс ц 1) р 1:(ря,(1, через к(торт н прои х)лцг рд(ря. перв О кцлецсдторд 11 и (Оотцст 1 Вц цо сциждтся цдцряжеци( цд...

Номер патента: 1301805

Опубликовано: 07.04.1987

Авторы: Байков, Кузнецов, Лесниченко

МПК: B01J 2/02, C04B 5/02

Метки: грануляции, мокрой, охлаждения, шлака

...(слива) шпака,Установка работает следующим образом. По герметичному желобу 5, жестко соединенному с камерой, в охладитепь3 13018гранулятор 1 сливают огненно-жидкийшлак из печи (в ковшах или вагонетках), а через сопла 3 и 4, установленные под желобом тангенциально поотношению к камере 1, подают грануляционную воду из отстойника 9 или изсистемы оборотного водоснабжения спомощью насосов 11 и 14.Струя шлака дробится струей водыи частицы шлака приобретают враща Отельное движение по криволинейнойповерхности камеры, в результате чегополучаются однородные по структуреи размерам гранулы, причем, изменяяскорость истечения воды из сопла, 15можно регулировать размер гранул, Впроцессе дробления струи шлака и егогрануляции обеспечивается...

Номер патента: 1287226

Опубликовано: 30.01.1987

Авторы: Дорошенко, Кукла, Лесниченко, Слинько

МПК: G11B 15/32

Метки: лентопротяжный, механизм

...с внутренней ивнешней поверхностью обода маховика,а боковая поверхность фрикционноймуфты сопряжена через паразитный ролик со ступицей маховика,На фиг. 1 показана схема лентопротяжного механизма, на фиг. 2 - разрез А-А на фиг, 1,Лентопротяжный механизм (фиг. 1и 2) состоит из панели 1 с установленной на ней подвижной кареткой 2,с магнитными головками 3, прижимнымроликом 4, приемим 5 и подающим 6узлами с подкатушниками 7, узла ведущего вала с маховиком 8, связанный,например, пассиком, с электродвигателем 9, маховик 8 имеет обод 10 и ступицу 11, посаженную на ведущий вал 12,В полой части маховика 8 между ступицей 11 и ободом 10 на оси 13 рычага14 установлен паразитный ролик 15.Рычаг 14 имеет воэможность поноротадо сопряжения параэитного...

Номер патента: 1196947

Опубликовано: 07.12.1985

Авторы: Заика, Изаксон, Колесников, Лесниченко, Смирнов

МПК: G11B 5/027

Метки: воспроизведения, записи, магнитной, стереофонической

...счет того, что в устройстведля стереофонической магнитной эаписи и воспроизведения в каждом канале записи-воспроизведения второй вывод универсальной головки подключенчерез второй конденсатор к одному извыходов генератора тока стиранияподмагничивания и соединен через резонансный фильтр с общей шиной, подключенной к первым выводам первогорезистора и переменного резистораи подсоединенной через третий кондея сатор к первому выводу универсальной головки, соединенному через второй резистор со скользящим контактом переменного резистора, второй вывод которого подсоединен через третийрезистор к первому выводу четвертого резистора, второй вывод которого соединен через частотный корректор свыходом усилителя воспроизведения,и. к первому выводу...

Номер патента: 1155349

Опубликовано: 15.05.1985

Авторы: Лесниченко, Поворотов, Чапчиков

МПК: B22C 15/24

Метки: пескодувной, пескострельной, рабочий, резервуар

...и тем самым потенциальная возможность зкономии воздуха достигается не полностью,Целью изобретения являетсяуменьшение расхода сжатого воздуха.Эта цель достигается тем, чторабочий резервуар снабжен воэду Охопроницаемой перегородкой, установленной на шибере и выполненнойв виде сегмента, дополняющего воздухопроницаемую обечайку до полнойсферы при перекрытом шибером загрузочном отверстии.В связи с образованием полнойсферы воздухопроницаемой обечайки при надуве (выстреле) действие эффекта кумуляции усиливается и врезультате большей концентрацииэнергии воздуха в направлении выдувного отверстия повышается эффективность выдува (выстрела), что соответственно приводит к уменьшениюрасхода воздуха.На чертеже изображено устройство, общий...

Номер патента: 1131590

Опубликовано: 30.12.1984

Авторы: Лесниченко, Чапчиков

МПК: B22C 15/24

Метки: машин, пескодувных, пескострельных, рабочий, резервуар

...1, воздухопроницаемой обечайки 2,клапанной камеры З,вдувного клапана 4,шибера 5 с загрузочнымотверстием и сферическим углублением,конйческогонасадка 6 с вен тиляционной плитой и выдувным отверстием, загрузочной воронки 7 и ресивера 8.Устройство работает следующим оЪ- разом.Шибер 5 передвигают до совмещения его загрузочного отверстия с загрузочной воронкой 7, откуда сыпучая или пластичная смесь поступает в сферическую полость воздухопроницаемой обечайки 2, После наполнения полости воздухопроницаемой обечайки 2 смесью шибер 5 передвигают до совмещения его углубления с цилиндрической частью обечайки 2, в результате чего образуется замкнутый сферический объем, заполненный сыпучей или пластичной смесью. К вентиляционной плите конического...

Номер патента: 1075307

Опубликовано: 23.02.1984

Авторы: Ковенский, Лесниченко, Литвинчук

МПК: G11B 15/38

Метки: ленты, пневматический, привод

...является пневматичес" 20 кий привод. ленты, содержащий основа" ние с установленным на нем с возмож-:1ностью вращения ведущим валом и закрепленной пневмокамерой со штуце-, ром 2 .25Недостатком устройства являются значительные осевые перемещения ленты.Целью изобретения является умень. шение осевых перемещений ленты.Поставленная цель достигается эа счет того, что в устройстве, содержащем основание с установленным на нем с возможностью вращения ведущим валом и закрепленной пневмокамерой со штуцером, причем рабочая поверхность пневмокамеры расположена концентрично ведущему валу и частично охватывает его, а рабочие поверхнос. ти ведущего вала и пневмокамеры выполнены соответственно с равномерно 40 расположенными углублениями и каналами по...

Номер патента: 1024571

Опубликовано: 23.06.1983

Авторы: Гузь, Дурницкий, Исаенко, Лесниченко, Михайлов, Рыжков, Туровецкий

МПК: E04C 5/12

Метки: анкерных, арматурных, головок, образования, стержнях

...торцов коноида., 1024571Для повышения удобства переналадки коноида устройство снабжено указательным диском, закрепленным наодном из торцов коноида,.и шкалой,закрепленной под указательным дискомна кронштейне приспособления дляосадки стержня.На фиг. 1 изображено предлагаемоеустройство, общий вид, на фиг. 2разрез А-А на фиг. 1; на фиг. 3разрез Б-Б на фиг. 1/ на фиг. 4то же, при отрыве стержня от подкладки для образования зазора,необходимого для возбуждения электрической дуги, на фиг. 5 - то же,после расплавления подкладки и конца.стержня и погружения его в расплав;на фиг. б - вид В на фиг. 1, нафиг. 7 - узел 1 на фиг. 1.Устройство содержит электроднуюпластину 1 из токопроводящего несвариваемого материала, установленную.на емкости 2 с...

Номер патента: 1017786

Опубликовано: 15.05.1983

Авторы: Гузь, Зайцев, Лесниченко, Петрова, Чернявский

МПК: E04C 5/18

Метки: закладных

...невозможность одновременного образования на анкерных стержнях анкнрующих головок, предназначенных для повышения сцепления закладной детали с бетоном.Цель изобретения - обеспечение, одновременного образования на анкерных стержнях анкерукщнх головок.Цель достигается тем, что сог ласно способу изготовления закладных деталей, включающему соединение электросваркой анкерных стержней с опорной пластиной путем электроконтактного поочередного нагревания конО ца каждого стержня с последующим приложением к стержню сварочного давления, со стороны. свободного конца анкерного стержня устанавливают электродную пластину из токопроводящего несвариваемого материала и нагревают электрическим током свободный конец анкерного стержня одновременно с...

Номер патента: 957837

Опубликовано: 15.09.1982

Авторы: Абдурахманова, Бидайбекова, Жунусов, Лесниченко, Любимов, Маевский, Ульянова

МПК: A23K 1/22

Метки: жвачных, животных, корма

...вспученного вермикулита, нет необхсдимости измельчать его выше 1-2 мм. При экструзии 45 происходит быстрое и полное проникновение молекулрасплавленного крабамида в клейстеризованный крахмал, что повышает качество вырабатываемого корма. промышленности и т,дВ состав вермикулита входят ряд макро- и микроэлементов, которые необходимы дляпитания сельскохозяйственных животных и птицы (ХаО, КО, РеО, Р О .,С аО, Л 1 а О, МпО и др),Вермикулит имеет большую катионо"обменную активность, за счет чегоадсобирувт на своей поверхности катионы аммония, молекулы газов, в томчисле аммиак. В СССР имеются большиезапасы вермикулита (более 200 млн,т),ХимичесКий состав вспученного вермикулита некоторых месторождений представлен в табл. 1,Т а б л и ц а 1...

Номер патента: 940127

Опубликовано: 30.06.1982

Авторы: Кесорецких, Комаров, Лесниченко

МПК: G03G 16/00, G11B 9/08

Метки: дефектов, информации, носителя, термопластического

...пре- ческого носителя информации, а резульобразователь 7 и счетчик 8 импульсов,таты измерениЯ в цифровой форме регистмодупирующий генератор 9 и генератор рировать на регистрирукицей аппаратуре 10 импульсов, причем выход модулнрую ипи обрабатывать нв вычислительной мвщего генератора 9 подключен к модули- щнне.рукецему входу многоканального блока3 фотоприемников, выход генератора 10 1 йимпульсов подключен к стробирующему формула изобретения входу анвлого-цифрового преобразователяУстройство дпя измерения дефектов ется выходом устройства, термопластического носителя информации, Устройство работает следующим образом е При наличии дефекта на рабочем слое термопласгического носителя с помощью растровсй оптической системы 1 на поверхности...

Номер патента: 917894

Опубликовано: 07.04.1982

Авторы: Болотов, Весноватов, Лесниченко

МПК: B22C 7/06

Метки: вента

...имеющими с нерабочей стороны паз, форма и размеры которого соответствуют форме и размерам поперечного сквозного паза венты, и соединяющими отдельные венты между собой в блок.На фиг, 1 изображена предлагаемая вента, вид спереди; на фиг. 2 - гнездо в оснастке для установки венты; на фиг. 3 - то же, в плане; на фиг. 4 - сечение А - А на фиг. 1; на фиг. 5 - предлагаемая вента, вид в плане; на фиг. 6 - блок вент, установленных в оснастке; на фиг. 7 - пластина, вид спереди.Вента 1, выполненная в виде П-образного овального стержня и имеющая на боковых поверхностях продольные пазы 2 для выхода воздуха, запрессована в стенку оснастки 3 с глухим отверстием 4 соответствующей формы. Оно ограничивает глубину посадки венты в стенке оснастки,...

Номер патента: 784858

Опубликовано: 07.12.1980

Авторы: Дьяков, Зоткин, Лесниченко, Любимов

МПК: A23K 1/22

Метки: корма, производства

...и давления карбамид 35переходит в жидкое состояние и взаимодействует с гуминовыми кислотамиторфа, образуя гуматы аммония. Приэтом достигается химическая связь азота карбамида с торфом. Это очень важно, так как в рубце животного обеспечивается замедленное выделение аммиа- тка и полное усвоение его микроорганизмами рубца. Лучшему использованиюкарбамидаживотными способствует также добавление к корму мелассы. К томуже меласса улучшает вкусовые и пита-,тельные достоинствакорма, так какв ее составе содержится до 50 сахарова также повышает прочность готовых гранул.50Известно, что корма с карбамидомдолжны содержать определенное коли- чество легкопереварийих углеводов(дкстринов, сахаров и др.) в качест.веФисточника энергии для синтеза мик...

Номер патента: 666480

Опубликовано: 05.06.1979

Авторы: Лебедев, Лесниченко, Молдованов, Шкредов

МПК: G01P 5/12

Метки: потока, скорости

...в сигнале термоанемометра 1, преобразуют я н прямоугольную импульсную последователь666480 Формула изобретения Е Составитель В.НазароваТехред М. Келемеш Корректор А, Грицен едактор О.Филипп каэ 3174 Подписнотета СССРкрытийаб., д.4/5 5 Тираж 1089 ЦНИИПИ Государственного ко по делам изобретений и 13035, Москва, Ж, РаушскаяПатент, г.ужгород, ул. Проектная лиал П ность (фиг.2,б), импульсы которойрасширяются путем сложения с импульсами короткой длительности (фиг.2,в),необходимыми для исключения погрешности, обусловленной реакцией термоанемометра на заднюю кромку газовогопузырька.5Полученная с формирователя импульсная последовательность (фиг.2,г)подается на управляющий вход второгоключа 5, который в момент поступленияимпульса...

Номер патента: 615912

Опубликовано: 25.07.1978

Авторы: Дьяков, Лесниченко, Любимов, Орлов, Тарасенко, Черепнина

МПК: A23K 1/00

Метки: жвачных, животных, корма, производства

...в составе торфа приходится на углеводный комплекс и гуминовые кислоты. Кроме того, в состав торфа входят,жизненно необходимые для животных химические элементы. "кальций,фосфор, железо, калий, марганец и др. В составе абсолютного сухого вещества торфа содержится 1,43 общих и 0,95 редуцирующих сахаров.Кислотность торФа 16,08 РН 3,04.В 1 кг сухого торфовивианита содержится в среднем 9,4 г азо 8 а; 10,2 гФосфора 2 б 0 г кальция 10 г магния 41 г марганца; 2,3 г железами 20 мг меди; 11 иг цинка. Причем Фосфор, кальций и микроэлементы находятся в Форме, доступнойоргацйзму.Общепринято, что кормовая ценносТь. сухого свекловичного Ярма равняется 0,84 кормовых единиц. В его состав входит 8-10 протеина, 58-67 безазотистых экстрактивных веществ и...

Номер патента: 610509

Опубликовано: 15.06.1978

Авторы: Дьяков, Лесниченко, Любимов, Орлов, Черепнина

МПК: A23K 1/00

Метки: жвачных, животных, корма, производства

...включающем экструдирование смеси крахмалсодержащего сырья, карбамида и сорбирующего выделяющуюся влагу и аммиак вещества,в качестве сорбирующего вещест ва используют цеолит, а экструдирование проводят при 100-120 С и давлении 15-20 кг/см Основными свойствами цеолита являются высокая сорбционная активность, термостойкость, кислотостойкость, се лективность к катионам щелочных, щелочноземельных и некоторых тяжелых металлов К важнейшим свойствам цеоли-)5 та следует отнести способность сорби. ровать молекулы газов, в том числе и аммиак. В СССР крупные месторождени туФогенноосадочных цеолитов находятся в Закавказье, Средней Азии, на Сама" пинеКамчатке. Йесторождения ЗакавбО каэья характеризуются высоким содержа" нием цеолита (90-95) и...

Номер патента: 529479

Опубликовано: 25.09.1976

Авторы: Лесниченко, Марчевский, Почерняев, Романовский, Стремоухова

МПК: G03G 16/00, G11B 9/08

Метки: проявления, стирания, термопластического

...4,с опряженн ог э с охлаждающим роликом 5лентопротяжного механизма 6. Обоймы 1и 2 снабжены уловителями 7, обеспечивающими их фиксирование относительно однадруг эй,Устройствэ содержит также програьэмный формирователь 8 сигналов температурных режимов, подключенный к управляемымрегулятэрам 9, соединенным с термодатчиками 10, установленными в секциях 3обеих обойм 1 и 2, Регуляторы 9 соединены также с нагревательными элементами11, распэлэженнь",ми вдэль направления движения нэсителя 4 и установленными в секциях 3 тэлькэ одной обоймы 1, Последняясоединена с узлэм возвратно - пэступательнэгэ перемещения 12, связанным черезблок автоматики 13 с лентопротяжным механизмом 6, Последний связан также с регулятором скорости движения 14 носителя4,...

Номер патента: 447857

Опубликовано: 25.10.1974

Авторы: Герасимук, Глухой, Козырев, Лесниченко, Осауленко, Пасечник, Почерняев, Тарасов

МПК: H04N 5/82

Метки: записи, информации, носитель, термопластический

...этого диафрагма размещена междуанодом и электромагнитной линзой, при этомотверстие в диафрагме выполнено клинообразным и сориентировано симметрично вдоль 25оси кадра мишени, а узел, отклоняющий электронный луч, установлен в области диафрагмы, причем обмотка узла соединена с генератором кадровой развертки.На чертеже приведена схема устройства. 30 Я. Лесниченко, А, А. Пасечник А. Козырев и Н. Ф, Осауленк3электронный пучок 16 круглого поперечного сечения (сечение 17 вынесено). Электронный пучок проходит через зазор между торцами верхних стержней Ш-образных ферритовых сердечников 14. Магнитное поле в зазоре, управляемое генератором кадровой развертки, смещает пучок 16 относительно оси системы на угол а, При прохождении отклоненного...
