Дарачюнас

Номер патента: 1045216

Опубликовано: 30.09.1983

Авторы: Дарачюнас, Лебедев, Мицявичюс, Радченко, Харин, Чепенко

МПК: G03G 15/00

Метки: бланки, впечатывания, дополнительной, информации, ротационная, электрофотографическая

...опредепить необходимый масштабкопирования М = Х/ХО который устанавпивается подрегупировкой проекционнойсизтемы. Проекционная система вкпючает35в себя четыре зеркала, объектив и шепевые осветитепи оригинапа. Дпя обеспечения плавного изменения масштабя в небопьших предепах (+ 0,5%) микрометрическим винтом со -шкапой отсчета устройства 25 объектив ппавно перемещаютвдопь оптической оси, Зеркягга прц этомостаются неподвижными, Бвиду незначительной расфокусировки возможно изменение масштаба при собпюдении необходимой разрешающей способности (4 мм 1).Ппавное изменение масштаба в машинеосуществпяется дпя обеспечения совмещечия контропьных меток на орцгинапе ибпанке при небопьшом расхождечии их50размеров вследствие деформации...

Номер патента: 959027

Опубликовано: 15.09.1982

Авторы: Галачян, Дарачюнас, Кооритс, Мантримас, Моисеев, Ханамирян, Челноков, Чепенко

МПК: G03G 15/00

Метки: аппарат, копировальный

...узлазакрепления иэображения 10 н лоткадля копий 11. Укаэанные узлы эакреп-лены в корпусе 12 аппарата, содержа- ЗО щем стенки 13 и 14.Электрофотографический барабан 3 (Фиг.2) состоит из полого металлического цилиндра 15 с фотополупроводн 3- ковым слоем 1 б, фланцен 17 и 18 и втулки 19, барабан устанавливается втулкой 19 на нал 20, который кинематически связан с приводом аппарата 21. К стенке 13 через установочную плиту 22, шарнирно смонтированную на корпусе аппарата с торцовой стороны электрофотографического барабана крепится вентилятор 23.С целью герметизации проточной части корпус вентилятора контактирует с внутренней поверхностью элект-. рофотографического барабана через уплотнительные кольца 24, а Фланцы барабана и корпус аппарата...

Номер патента: 809654

Опубликовано: 28.02.1981

Авторы: Аронов, Балтрушайтис, Дарачюнас, Древинскас, Могильницкий

МПК: H04N 1/22

Метки: информации, считывания

...и может использоваться для. записи телевизионных изображений с высоким разрешением.Известно устройство считывания. информации, содержащее блок построчного считывания с двумя линейками Фотоприемников, последовательно соединенных с Формиройателями сигналов считывания 11Однако известное устройство является довольно сложным. Устройство .считывания информациисодержит блок 1 построчного считывания, две линейки фотоприемников 2, формирователи 3 сигналов считывания и считываемый оригинал 4.Ус тройс тво работает следующим образом.Фотоприемники 2 линеек расположены относительно считываемого оригинала 4 аналогично расположению игольчатых электродов электростатической записывающей головки 5 относительно но сителя 6 залиси,т.е. каждый...

Номер патента: 788130

Опубликовано: 15.12.1980

Авторы: Дарачюнас, Кан, Косяк, Могильницкий

МПК: G06K 15/00

Метки: записи, электростатической

...9 импульсов записи, блока 10 управления,управляющего блока 11 питания, эле-мента 12 записи, формирователя 13импульсов возбуждения, шагового двигателя 14.Устройство работает следующим образом.Источник 1 информации выдает навходы блока 2 памяти и третьего блока 7 управления информацию в двоичной Форме. Третий блок 7 управлениязадает режим приема информации вблок 2 памяти, адреса для которойформируются вторым блоком 3 Формирования адреса. После накопления вблоке 2 памяти информации блок 7 переводнт устройство в режим выводаинформации на элемент записи, приэтом блок 7 выдает разрешение наФормирование адресов первым блоком6 Формирования адреса дополнительного блока 5 памяти, в котором хранятся адреса информации, записаннойв блоке 2...

Номер патента: 788069

Опубликовано: 15.12.1980

Авторы: Дарачюнас, Килна, Могильницкий

МПК: G03G 15/00

Метки: блок, записи, информации, электростатической

...электродов охватываются 25двумя пластинчатыми электродами.На фиг. 1 показано распределенйеэлектрического поля между игольчатыми пластинчатым электродами;на фиг.2конструкция предлагаемого блока. 30 Блок содержит игольчатые электроды 1, расположенные в ряд, и пластинчатые электроды 2, расположенные по обе стороны ряда игольчатых электродов.Наилучшие условия для осуществления записи имеются при взаимном расположении игольчатого электрода 1 относительно пластинчатого электрода 2 (фиг1 Ск ) . При взаимном расположении электродов(фиг.1 о )условия для осуществления записи являются хуже, чем для расположения, показанного на фиг. 1 Се, Некоторого улучшения качества записи можно добиться подачей импульса сразу на два соседних...

Номер патента: 771606

Опубликовано: 15.10.1980

Авторы: Вильчинскас, Дарачюнас, Кан, Могильницкий

МПК: G03G 15/32

Метки: записи, информации, построчной, электростатической

...без ухудшения качества.Это достигается тем, что по предлагаемому способу запись по зонам осуществляют в такой последовательности, что каждую последующую запись осуществляют в зоне, удаленной от эоны предшествующей записи на расстояние ширины не менее одной эоны.По предлагаемому способу после записи в одной из зон последующую запись осуществляют не в рядом лежащей зоне, а в зоне, находящейся на некстором удалении. При выполнении этого условия от окончания записи в одной зоне до начала записи в рядом лежащей зоне проходит некоторое время ас (за это время запись ведется в одной или нескольких удаленных зо нах) . Если последовательность записи по зонам выбрана такой, что выполняется условиеьсЪ ьс) (1) то запись м жет осуществляться без...

Номер патента: 744662

Опубликовано: 30.06.1980

Авторы: Балтрушайтис, Дарачюнас, Древинскас, Жигилей, Кетурка, Могильницкий, Шаткус

МПК: G06K 15/14

Метки: документирования, изображения, телевизионного

...И, один из входов которого подключен к выходу триггера, 2 О а выход - ко входу селектора импульсов и соответствующему входу второго элемента И, введен третий коммутатор, входы которого подключены к выходам счетчика строк, а выходы - к соответствующим входам блока сравнения.На чертеже представлена блок-схема устройства.Устройство содержит блок 1 сравнения, первый элемент И 2, первый формирователь 3 импульсов, второй эле-. мент И 4, первый коммутатор 5, блок 6 памяти, второй коммутатор 7, второй формирователь 8 импульсов, регистрирующий элемент 9, счетчик 10 кадров, счетчик 11 строк, третий ком- З 5 мутатор 12, третий элемент И 13, селектор 14 импульсов, триггер 15, четвертый элемент И 16.При установке триггера 15 в рабочее положение...

Номер патента: 737913

Опубликовано: 30.05.1980

Авторы: Дарачюнас, Килна, Могильницкий

МПК: G03G 15/00

Метки: головка, записывающая, электростатическая

...на 4.й, 25-ый, 46-ой игольчатые электроды, что может привести к ложной записи,Амплитуда сигцала, наводимого ца шину, под.ключенцую к 4-ому игольчатому электроду приподаче сигнала ца шины, подключенные к электродам 3 и 5, определяется выражением13 =О2 Сэ,п с , . (1)Х 4 1 йгде Оп - амплитуда наведенного сигнала;30Ос - аМплитуда сигнала, подаваемого цаактивные шины;С, - емкость отдельной шины относительноземли;С, - емкость между активной и пассивной35шицами."Амйлитуда цаведеццого сигнала увеличится,если сигнал будет подан це только ца шины,подключенные к 3-ему и 5.ому электродам, цои ца шины, подключеццье к 1 ому, 2-ому,6-ому и 7-ому электродам,Предлагаемая схема подключения игольчатыхэлектродов к сигнальным шинам"показана цафиг, 3,...

Номер патента: 699532

Опубликовано: 25.11.1979

Авторы: Вильчинскас, Дарачюнас, Жигилей, Могильницкий

МПК: G06K 15/14

Метки: записи, информации, построчной, электростатической

...разряды, формируют компенсирующее электрическое поле, предотвращающее зажигание возбуждающего разряда в других зонах записи. Предложенный способ илл 1 острируется чертежом.Создание компенсирутощего электрического поля, предотвращающего зажигание возбуждающего разряда, производится подачей на секции пластинчатого электрода импульсов, полярность которых совпацаег с полярностью импульсов, подаваемых на записывающие электроды.6сгпозонном формировании строки путем последовательного создания в каждой зоне записи электрического поля, вызывающего возбуждающий и основной разряды, и осаждения электрических зарядов на диэлектрическом носителе, о тличающийся тем,что,сцелью повышения надежности записи, перед созданием в данной зоне записи...

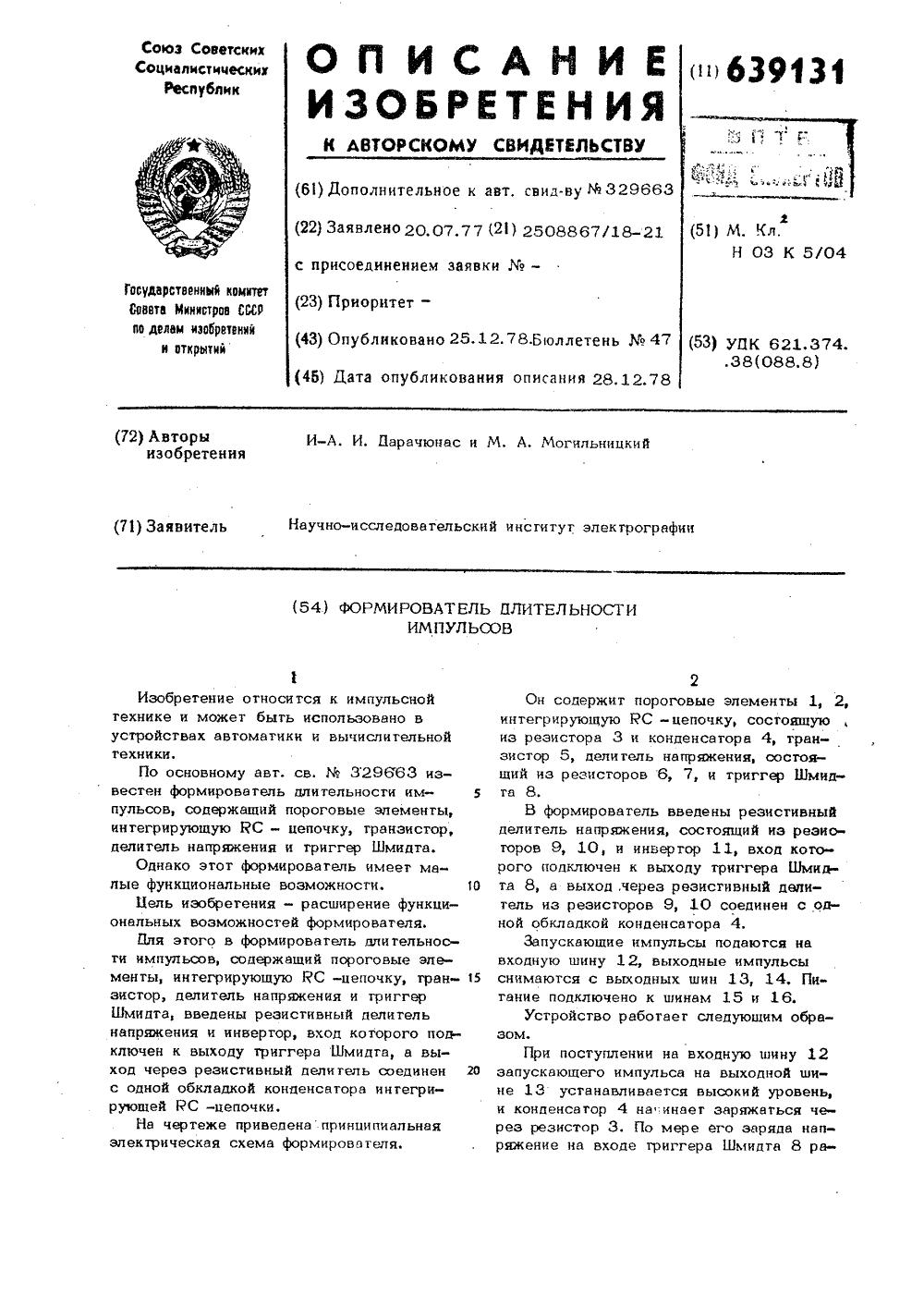

Номер патента: 639131

Опубликовано: 25.12.1978

Авторы: Дарачюнас, Могильницкий

МПК: H03K 5/04

Метки: длительности, импульсов, формирователь

...принципиальнаяэлектрическая схема формирователя. 2Он содержит пороговые элементы 1, 2, интегрирующую РС -цепочку состоящую из резистора 3 и конденсатора 4, транзистор 5, делитель напряжения состоящий из резисторов 6, 7, и триггер Шмидта 8.В формирователь введены резистивный делитель напряжения, состоящий из резиоторов 9, 10, и иньертор 11, вход которого подключен к выходу триггера Шмидта 8, в выход, через резисгивный делитель из резисторов 9, 10 соединен с одной обкладкой конденсатора 4.Запускающие импульсы подаются на входную шину 12, выходные импульсы снимаются с выходных шин 13, 14. Питание подключено к шинам 15 и 16.Устройство рабогвег следующим обрв639131 1 О Ю, Ер Состави тель кин Редактор Н, Хлудова Техред Э. мужик Корректор Л....

Номер патента: 623265

Опубликовано: 05.09.1978

Авторы: Дарачюнас, Килна, Михайлов, Могильницкий

МПК: H04N 1/22

Метки: сигнала, точечно-растрового, формирователь

...первый и второй резисторы 1, 2, тактовый генератор 3, первый и второй выходы которого соответственно подключены к первому входу блока 4 синхронизации фазы и к первому входу запоминаюшего блока 5, при этом выход блока 4 синхронизации фазы подсоединен к второму входу запоминающего блока 5, последовательно соединенные блок 6 задержки и пороговый блок 7, прц этом вход блока 6 задержки подключен к одному выводу первого резистора 1, а обшая точка последовательно соединенных первого ц второго резисторов 1, 2 цодсоединена к входу тактового генератора 3 и к)ГИПИ осударствеиного коиигега Совета Министров ССС: по дев)ак изобретений и открыл ий3035, Москва, УК, Ра) нская нао д. 4/5 Филиал Г 1 Г ; Патент. г. Ужгород, ул. Прое .ая,второму вкс)ду...

Номер патента: 611173

Опубликовано: 15.06.1978

Авторы: Дарачюнас, Килна, Могильницкий

МПК: G03G 15/00

Метки: записи, электростатической

...задержки.На фиг. 1 показан пример подключения электродов записывающей головки, содержа 2щей записывающие электроды 1 и электрод возбуждения 2; часть записывающих электродов через ограничительные резисторы 3 подключена непосредственно к выходам формирователей импульсов 4, часть же записывающих электродов подключена к выходам тех же фор. мнрователей импульсов через элементы задержки 5; электрод возбуждения 2 подключен к формирователю импульсов 6. Фнг. 2 поясняет принцип управления записью вдоль строки. на фиг. 2 а показано напряжение на записывающем электроде, который подключен непосредственно к выходу форми. рователя импульсов; на фнг. 2 б - напряжение иа записывающем электроде, который под. ключен к выходу формирователя через...

Номер патента: 573793

Опубликовано: 25.09.1977

Авторы: Аввакумов, Дарачюнас, Мантримас, Мартинкенас, Марцинков, Мицевичюс, Мовшович, Молчанов, Сас, Стешец, Челноков, Чепенко

МПК: G03G 15/00

Метки: электрографическая

...машины обеспечивает. синхронное движение цилиндра 3 и бумагопроводящей системы 1, При выводе данных из ЭВМ информацию, поступающую по каналу связи, эаписываЮт на ферромагнитном слое цилиндра 3 с помощью магнитной 26 записывающей головки 7, Полученное скрытое магнитное изображение проявляют феррома 1 нитным проявителем в узле проявления 9. Затем заряжают Фото- полупроводниковый слой цилиндра с по" 30 Мощью электризатора 10 перезарядки и удаляют ферромагнитный проявитель с помощью узла 11 очисткиПолученное скрытое электрографическое изображение ,проявляют электрографическим прояви телем в узле 12 и с.помощью узла 13 проявленное изображение переносят на листы бумаги. Неперенесенные остатки электрографического проявителя уда...

Номер патента: 566327

Опубликовано: 25.07.1977

Авторы: Дарачюнас, Могильницкий

МПК: H03K 5/00

Метки: возбуждения, записи, формировательимпульсов, электростатической

...состоит из низковольттрансформатора 2, низкоюча Зтрансформатора 4,демпфера 5, диода 6, высоковольтного ключа 7, ограничительного и разрядного резисторов 8 и 9.Для получения на электроде возбуждения имлульса положительной полярности от запускающего импульса срабатывает ключ 1, импульсы которого, снимаемые со :вторичных обмоток трансформатора 2, запускают высоковольтный ключ 7, представляющий собой ключевое устройство на после о довательно соединеннъх транзисторах, каждый из которых управляется от отдельной обмотки трансформатора 2. При срабатывании высоковольтного ключа 7 на электроде возбуждения формируется импульс поло жительной полярности. Одновременно от дополнительной обмотки трансформатора 2 запускается демпфер 5, который во...

Номер патента: 298919

Опубликовано: 01.01.1971

Авторы: Дарачюнас, Мантримас, Мицевичус, Чепенко

МПК: G03G 15/28

Метки: изображения, оптической, оригинала, развертки

...через направляющий шиив 12 связан с приспособленнем для перемещения подвикного конца гибкой связи со скоростью, пропорциональной линейной скоро,"ти перемещения светочувствительной поверхности 5. Направляющий шиив 12 установлен на оси соединения рычагов б и 7 и имеет диаметр, равный диаметру неподвижного шкива 11.Приспособление для перемещения конца гибкой связки со скоростью, пропорциональной линейной скорости перемещения светочув,"твительной поверхности, выполнено в виде ползуна 13, установленного на направляющей 14, расположенной параллельно предметному стеклу 1.По другому варианту указанное приспособление выполнено в виде дополнительного шкива 15, к которому крепится конец гибкой связи, Шкив установлен на ползушке 9 и имеет приводное...

Номер патента: 268902

Опубликовано: 01.01.1970

Авторы: Дарачюнас, Мантримас, Мицевичус, Чепенко

МПК: G03G 15/00, H04N 1/04

Метки: изображения, оптической, развертки, строчной

...по параболе. Передвижение по параболе обеспечивает гибкая связь 5 постоянной длины, одним концом прикрепленная к неподвижному шкиву б намотки, ось которого установлена в фокусе параболы. Другой подвижный конец гибкой связи 5 переброшен через направляющий шкив 7 и прикреплен к колодке 8, перемещающейся по направляющей 9, параллельной плоскости предметов. Направляющий шкив 7 установлен на оси сочлечения качающегося рычага 12 переменной длины и направляющего рычага 13 переменной длины, который обеспечивает передвижение шкива перпендикулярно предметному стеклу. Г 1 одвдджное зеркало 2 крепится так, чтобы его отражающая поверхность совпадала с осью сочленения рычагов 12 и 13. Поворотное зеркало 3 установлено так, чтобы его отражающая...

Номер патента: 243399

Опубликовано: 01.01.1969

Авторы: Александров, Буринскас, Дарачюнас, Касаткин, Корольковас, Лапенис, Мантримас, Мицевичюс, Молчанов, Портков, Проценко, Раздовский, Рейцман, Сас, Трапезников, Халезов, Челноков, Чепенко, Янкаускас

МПК: G03G 15/00

Метки: 243399

...29 через распределительное устройство 30, состоящее,из механизма мальтийского креста 31 и планетарного механизма 32. Водило Л планетарного механизма через зубчатые колеса 34 соединено с крестовиной 35 механизма мальтийского креста, кривошип Зб механизма 31 через зубчатые;колеса 37 - с входным валом 38,распределительного устройства, с которым через шестерни связано центральное колесо 39 планетарного механиз. ма. Второе центральное колесо 40 жестко связано с подвижным элементом системы развертки - с валом 41, на котором имеется шкив 42. Шкив 42 через ленточную связь 4 З соединен с осветителями 22 и подвижными зеркалами 23, 24, 25.Вал 44 устройства жестко соединен с электрофотографическим барабаном 1,Аппарат работает следующим...

Номер патента: 239974

Опубликовано: 01.01.1969

Авторы: Васильев, Всесоюзный, Громов, Дарачюнас, Кальмансон, Лапенис, Левич, Мацевичюс, Молчанов, Монтримас, Научно, Паппер, Сас, Технической, Чепенко

МПК: B41M 5/08, G03G 15/08

Метки: ротационная, электрографическая

...взацмно перпецдцкул 51 рцы. Тп акт проекциозьн ого экспонированияця микрофильма 2 на просветный экран 3 состоитз коцденсорно-зеркальной головки 4, объскгизд 5 и зеркал 6 ц 7.Выбранный участок цли кадр экспонируется на ссленовый барабан 8 способом непрерывно щелевой развертки вторым оптическим трактом, состоящим из кондецсора 9, опорной щели мцкроф 1 льма 10, объектива 11 и зеркал 12 и 15.Очувствленцс фотопалупроводнцкового слоя осуществляется в зарядном устройстве 11, 2 каскадное проявг 1 снце - В проявл 5110- 1 цем. 5 сгройстВс 15. Порош 1,Овос;1 зООражеццс элсктростатцчсскц псрсцоситс 51 В устройстве1 б на бумажную ленту 17, кальку или бумажную офсетную форму, сматываемую с рулона 18. Закрепляется изображение на бумаге термическим...

Номер патента: 233464

Опубликовано: 01.01.1969

Авторы: Аввакумов, Гаврилова, Громов, Дарачюнас, Жилевич, Костецкий, Лапенис, Лысенко, Менделевска, Мицевичюс, Саракула, Сас, Таурайтис, Федотов, Чепенко, Эмесглаум

МПК: G03G 15/28

Метки: 233464

...трек шарнирно сосдиненнык между со бой трубчатых рычагов И, 14 и 15. 11 а неподвижном конце рычага 18 расположена пластина 9 со щелью для проецирования, в рыча3ге 14 размещается объектив 12, а рычаг 15 соединен с кареткой 2.Зеркала 10 и 11 установлены в сочленениях между рычагами 13, 14 и 14, 15 и ориентированы перпендикулярно к биссектрисам углов, образованных осями рычагов 13, 14 и 15, совпадающими с оптическим лучом. Для этого зеркала выполнены поворотными посредством кулисных механизмов 1 б и 17, Кулисный механизм 1 б шарнирно соединен с зеркалом 10 и рычагами 13 и 14, а кулисный механизм 17 с зеркалом 11 и рычагами 14 и 15.Вся система развертки поворачивается вокруг точки А таким образом, что длина хода луча остается всегда...

Номер патента: 232751

Опубликовано: 01.01.1969

Авторы: Дарачюнас, Лапенис, Мантримас, Молчанов, Сас, Цевичюс, Челноков, Чепенко

МПК: G03G 15/28

Метки: барабан, изображения, оптическая, развертки, электрографический

...оптическая система содержит осветители, зеркала и объектив.Предложенная система обеспечивает одинаковые условия экспозиции в направлении развертки.С этой целью она содержит четыре зеркала, из которых первое зеркало и осветители жесгко установлены на первой каретке, перемещаемой со скоростью синхронной окружнойскорости барабана, второе,и третье зеркалажесгко соединены со второй кареткой, а четвертое зеркало в неподвиж, причем объектив установлен неподвижно между третьим н четвертым зеркалами.Иа. фиг. 1 изображена описываемая оптическая система, на фиг. 2 - разрез по Л - Л на фиг. 1.Оптическая система развертки изображения с оригинала 1 ца электрографический барабан 2 содержит прозрачное стекло 3 для установки оригинала, четыре зеркала...

Номер патента: 217212

Опубликовано: 01.01.1968

Авторы: Аввакумов, Громов, Дарачюнас, Жилевич, Лапенис, Менделевска, Мкцевичюс, Научно, Сарапула, Сас, Чепенко

МПК: G03G 13/06

Метки: изображения, проявления, электрофотографического

...приспособления 5 для постоянного пополнения порошка красителем и управляемого клапана б. При открывании клапана б зона подачи А соединяется с зоной проявления В,Устройство используется в электрографической машине, вращаемый цилиндр 7 которой имеет селеновый слой, несущий скрытое электростатическое изображение.Патрубок 4 выполнен в виде двух поворачиваемых одна относительно другой коаксиДарачюнас, И. И. Жилевич ичюс, Н. А. Менделевская, Саракула и В, Г. Чепенко ститут электрографии альных труоок 8 и 9, что позволяет регулировать размер отсасывающего отверстия.Работаег устройство следующим образом.При вращении цилиндра 7 в зону проявле ния В подается скрытое электростатическоеизображение, клапан б открывается, соединяя зоны А и В, и...

Номер патента: 201034

Опубликовано: 01.01.1967

Авторы: Аввакумов, Громов, Дарачюнас, Жилевич, Лапенис, Менделевска, Мицевичюс, Научно, Саракула, Сас, Чепенко

МПК: G03G 15/20

Метки: закрепления

...ером под инфракраснь ктризаторы прижимаю ортера и фиксируют в провоми изт ее к заданго цие иде репЦЬ 1 Известно устройство для закреплешгя электрофотографического порошкового изображения к электрофотографической машине, содержащее инфракрасные излучатели, оптические цилиндрические отражатели, транспортер и приспособление для фиксирования копии.Предлагаемое устройство обеспечивает более равномерное закрепление порошкового изображения по всей его плоскости.Для достижения этого приспособление для фиксирования копии выполнено в виде электризаторов, установленных в зоне закрепления между транспортером и инфракрасными излучателями,На чертеже представлено предлагаемое устройство.Устройство содержит инфракрасные излучатели 1, электрические...

Номер патента: 201033

Опубликовано: 01.01.1967

Авторы: Аввакумов, Громов, Дарачюнас, Жилевич, Лапенис, Менделевска, Мицевкчюс, Саракула, Сас, Чепенко

МПК: G03G 15/20

Метки: закрепления

...8, Кром обеспечивает условия пирования разрядштн изобретения е г 1 15 Устройство для закрепления эле графического порошкового изобра электрофотографической машине инфракрасные излучатели и опти линдрические отражатели, отличающ20 что, с целью предохранения отража осаждения на них гари, оно оснаще ными разрядниками и трубками дл гоздуха, установленными в верхней ражателей,ктрофотожения к ержащее ские циееся тем телей от но короня подачи части отсодче Известно устроиство для закрепления элекгрофотографического порошкового изображенияя к электрофотографической машине, содержащее инфракрасные излучатели и оптические цилиндрические отражатели.В предложенном устрс+стве предотвращено осакдение гари на отражатели.Достигается это тем,...

Номер патента: 150947

Опубликовано: 01.01.1962

Авторы: Дарачюнас, Драгунас, Ширвайтис

МПК: G01T 1/26

Метки: датчиком, поликристаллического, рентгенометр

...Л + 1 тз пропорциональна отношению токов фотосопроивлений 1 и 2, поэтому шкалу переменного сопротивления градуируют непосредственно значениями Л. Опытным путем градуируется значениями Л и шкала делителя 4 напряжения. При положении Р переключателя б делитель 4 меняет напряжение, подаваемое только на фотосопротивление 1, по фототоку которого определяется могцность дозы рентгеновского излучения.150947Измерения с помощью указанного рентгенометра проводятся следующим образом, Переключатель б устанавливают в положение Л, ручкой сопротивления Йз поддерживают нулевое отклонение микроампер- метра 7 до того, как фототоки фотосопротивлений 1 и 2 достигнут насыщения,(при мощности дозы 1 рн(мин 5 - 7 мик, при мощности дозы 10 рнмин - до 1 мин)....
