Кушнер

Номер патента: 956435

Опубликовано: 07.09.1982

Авторы: Зимин, Кушнер, Моминов, Низов

МПК: C02F 3/10, E03F 5/14

Метки: грязеловушка

...и 7 двустороннего действия.Рычаг 6 жестко закреплен на одном конце вала 8, а рычаг 7 - на другом конце вала 9, причем оба вала с обоих концов связаны З 0 зубчатой передачей 10.В корпусе 1 размещено отводящее приспособление 11, на движущем органе 12 которого закреплены скребки 13 и упоры 14, взаимодействующие с рычагами 6 и 7.Внутри этого корпуса размещено поддерживающее устройство 15, позволяющее рычагам 6 и 7 иметь постоянный контакт с упорами 14. Верхняя часть корпуса 1 снабжена люком 16, закрываемым крышкой. Корпус 1 выполнен разъемным и в месте разъема снабжен уплотнителем 17, например, из бензомаслостойкой резины.Сточная (загрязненная жидкость), перемещаясь по трубопроводу 2, поступает сначала в корпус 1, где в нижней его части...

Номер патента: 952449

Опубликовано: 23.08.1982

Авторы: Браилов, Кушнер

МПК: B23B 27/16

Метки: пластина, режущая

...расположена параллельно направ- .лению подачи.Элементы крепления - две продольные выемки 4 и поперечная выемка 5 выполнены на каждой грани пластины и предназначены для обеспечения одновременного закрепления и базирования. Выемки 5 делят пластину на две равные части, каждая из которых используется для закрепления и для резания.Описываемая пластина устанавливается на наклонной опорной поверхности 6 державки 7 и закрепляется прихватом 8 с помощью винта 9 и пружины 10. Прихват опирается на сферический упор 11 и имеет два усика 12 и 13, выемку 14, предназначенные для упо. ра в поперечную 5 и продольную выемку 4. продольную пластину и сферический упор 11,Пластина устанавливается на опорную поверхность 6 державки 7 и фиксируется штиф95244 1....

Номер патента: 951283

Опубликовано: 15.08.1982

Авторы: Вишневецкий, Калужский, Конторович, Кушнер

МПК: G06F 3/02

Метки: ввода, информации

...При вводепервого символа сигнал с выхода элемента ИЛИ 9 поступает на второй вход первого элемента И 7, .что приводит к записи "1" в первый младший) разряд второго регистра 3, При вводе следующих символов записи "1" в младшийразряд второго регистра 3 не происходит, так как отсутствует сигнал на выходе элемента ИЛИ-НЕ б."1", записанная при вводе первого символа, перемешается по кольцу и при условии, что второй регистр 3 исправен, поступает с его выхода на первый вход второго элемента И 8 в 60 соединен с первым входом индикатора,выход второго регистра соединен свторым входом второго элемента И.На чертеже представлена структурная схема устройства для ввода инФормации. 5Устройство содержит первый регистр 1, шифратор 2, второй регистр3, блок...

Номер патента: 937254

Опубликовано: 23.06.1982

Авторы: Кушнер, Попов

МПК: B61F 5/26

Метки: бесчелюстных, букс, железнодорожной, подвешивание, рессорное, тележки

...связана с амортизатором.На фиг. 1 изображено рессорное подвешивание, вид спереди; на фиг. 2 - то же, вид сверху; на фиг. 3 - вид на поводок по стрелке А на фиг. 1.Рессорное подвешивание для бесчелюстных букс железнодорожной тележки содер.,жит буксу 1 с крыльчатым корпусом, внутреннее крыло 2 которого соединено с боковиной 3 рамы тележки при помощи резинометаллической втулки 4, ось которой параллельна оси колесной пары. На внешнем крыле корпуса буксы 1 установлен комплект пружин 6, связанный с боковиной 3, рамы тележки посредством стяжного болта 7. На консольной части боковины рамы тележки смонтирован кронштейн 8. Поводок 9, связывающий корпус буксы 1 с кронштейном 8, выполнен в виде скобы с тремя проушинами, две из которых...

Номер патента: 927481

Опубликовано: 15.05.1982

Авторы: Капитонов, Кривенков, Кушнер, Щерба

МПК: B21L 9/06, B23P 19/10

Метки: зону, пластин, подачи, преимущественно, сборки, цепи

...выполнены в виде обшей прдпружиненной створв ки 35, кинематически связанной с механизмом 36 подачи пары пластин. На столе установлены также регулируемые опоры 37 и 38. Механизм 39 ввода паль цев в отверстия пластин и механизм прстягивания цепи (не показан),Подача пластин в зону соорки происходит одновременно с двух сторон пвумя аналогичными устройствами для подачи.Устройство для подачи работает следующим образом.Подаваемые пластины 40 имеют боковые выступы 41, ассиметрично расположенные по длине пластины и делящие ее на участки фаф и "бф.Пластины 40 по одной подаются в питатель 3. Если из бункера 2 поступает правильно ориентированная пластина боль шим участком "в" вниз, то она под действием сил тяжести, проходя, например, по левой...

Номер патента: 910587

Опубликовано: 07.03.1982

Авторы: Бомштейн, Кушнер, Патласов, Серафимов, Трофимов, Чащин

МПК: C07C 53/08

Метки: водных, выделения, гомологов, кислоты, растворов, уксусной

...спиртами, составляющие до 1,57. Во" вторых, при использовании в качестве этерифицирующих агентов спиртов в 0,5-2-кратном избытке от стехиометрического по реакции с муравьиной кислотой, а тем более при неполной конверсии муравьиной кислоты (содержание до 0,5 Х в уксусной кислоте), эфирный слой дистиллята азеотропной колонны кроме растворенной воды будет содержать остаточное количество спиртов. Так как разделение смесей формиат - спирт - вода с выделением чистого формиата, затруднено из-за наличия тройного азеотропа с минимальной температурой кипения, для отделения Формиата от спирта применяют промывку органического слоя водой. Это, в свою очередь, увеличивает рециркуляцию воды, а следовательно, приводит к увеличению энергетических...

Номер патента: 749047

Опубликовано: 07.11.1981

Авторы: Дубнов, Зайцев, Круглова, Кушнер, Лаумберг, Левин, Смольянинов

МПК: B67B 3/02

Метки: выдачи, емкостям, крышек, поштучной, стопы

...1,отсекателя, состоящего иэ пары двуэубых вилок 2, причем один зуб каждой вилки смещен относительно другого, а на нижних зубьях вилок выполнены упоры 3. Вилки 2 установлены накорпусе 1 шарнирно при помощи осей 4.Между корпусом и вилками расположеныпружины 5. Вилки установлены навстречу друг другу так, что верхний эубодной вилки расположен над нижнимзубом другой вилки с зазором, равным толщине буртика крышки.Устройство работает следующим образом. На нижних зубьях вилок 2 лежитстопка крышек. Емкость проходя под15 устройством, нажимает на упоры 3 вилок 2. Вилки 2 разворачиваются насвоих осях 4 и нижние зубья расходятся в стороны, освобождая нижнююкрышку, которая падает на отверстие20 проходящей емкости. Одновременно,при развороте...

Номер патента: 872055

Опубликовано: 15.10.1981

Авторы: Кушнер, Мосягин

МПК: B23C 5/06

Метки: головка, фрезерная

...элементом, например ремнем, который установлен в кольцевую дорожку маховиков.На чертеже показана предлагаемая 2 ОФрезерная головка.В корпусе фрезерной головки 1под углом к ее оси вращения расположены самовращающиеся резцы 2, установленные на подшипниках в стаканах3. На выступающих концах осей резцов4 закреплены маховики 5. На маховиках 5 выполнена. кольцевая дорожка 6для размещения в ней упругого элемента 7, охватывающего все маховики 5, 30 прн этом образующая ее дно в диаметральном сечении параллельна оси вращения часовки. В процЕссе работы упругий элемент позволяет поддерживать вращение в резцах, вышедших из контакта с изделием, за счет передачи крутящего момента от резца,находящегося в данный момент времени в контакте с...

Номер патента: 860828

Опубликовано: 07.09.1981

Авторы: Доманов, Звонникова, Комшилов, Кушнер, Шараховский

МПК: B01D 45/14

Метки: газа, пыли

...ротор 2, расположенные на корпусе тангенциальный входной патрубок 3 и выходной патрубок 4, Корпус устройства сообщается с бункером- приемником 5. В бункере расположен продольный нож 6 с поперечными пластинами 7, разделяющими бункер на множество отсеков. Устройство работает следующим образом.Запыленный газ попадает через тангенциальный патрубок 3 в корпус устройства 1, предварительно закручивается и захватывается вращающимся в том же направлении ротором 2. По мере продвижения по оси ротора газ постепенно освобождается от пылевых частиц, которые отделяются от потока частично под действием центробежных сил, а частично в результате фильтрации через вращающиеся ворсинки щетки, с которых также под действием центробежных сил они сбрасываются...

Номер патента: 835867

Опубликовано: 07.06.1981

Авторы: Кушнер, Пацановский, Турков, Федосеев, Фурлетов

МПК: B61H 5/00

Метки: coctaba, диск, железнодорожногоподвижного, тормозной

...деформации поверхности слоя уменьшается и к конницу торможения напряжения сжатия в нем уменьшаются до нуля. Поскольку весь материал фрикционного кольца испытывает деформации и напряжения растяжения, растягивающие напряжения начинает испытывать также и его поверхностный слой после того, как его температура станет рав,ной объемной температуре. Таким образом, тонкий поверхностный слой фрикциокного кольца оказывается под воздействием пульсирующих знаколеременных напряжений, которые приводят к усталостному разрушению поверхности трения,Целью изобретения является повышение долговечности тормозных дисков путем снижения величины знакопеременных термических напряжений,Указанная цель достигается тем, что,радиальные канавки выполнены на...

Номер патента: 830508

Опубликовано: 15.05.1981

Авторы: Иванов, Кушнер

МПК: G09B 23/08

Метки: демонстрации, инерции, прибор, центробежныхсил

...рычагов. На чертеже показан прибор, общийвидПрибор имеет основание 1, на кото-.ром в подшипниках установлен вал 2центрифуги, на валу 2 закреплены дваЧ-образных рычага 3 с бортиками, свободные концы рычагов 3 соединены планками 4 . Верхний и нижний Ч-образныерычаги 3 имеют различные углы междуплечами, Прибор также содержит привод 5 вращения центрифуги и иодвижные грузы 6, выполненные в виде цилиндра с кольцевым желобом для установки на бортиках рычагов 3,При вращении рычагов 3 на подвижные грузы 6 действуют две силы: центробежная сила инерции Г, =п 1 и г, где2ш - масса груза, г - его расстояниеот оси вращения, и- угловая скоростьвращения, и сила тяжести Р=ад , гдео - ускорение свободного падения,Прибор для демонстрации центробеж-, ных...

Номер патента: 823052

Опубликовано: 23.04.1981

Авторы: Величко, Капитонов, Карабанов, Кушнер, Ужлаков

МПК: B23P 1/04

Метки: электрохимическойобработки

...колонок неподвижно закреплена базисная плита 18,на верхней плоскости которой неподвижно смонтирован противовесный механизм, выполненный в виде двух разнесенных друг от друга вертикальнорасположенных блоков 19,Один иэблоков установлен у центральногосквозного отверстия базисной плиты, авторой блок - на горизонтальной подставке 20. Через блоки перекинутгибкий трос 21, один конец которогожестко связан с траверсой, а ко второму концу подвешен противоввсныйгруз 22, который служит балансиром впроцессе статистического равновесия электрода-инструмента, 60На траверсе неподвижно смонтирован механизм для поддержания задан"ной величины межэлектродного зазора,выполненный в виде регулировочноговинта 23, который через пружину 24 65 и плунжер 25,...

Номер патента: 822237

Опубликовано: 15.04.1981

Авторы: Бутенин, Иванов, Кушнер

МПК: G09B 23/06

Метки: механике, прибор, учебный

...механике.Учебный прибор по механике содержит неподвижно закрепленную на основании 1 стойку 2, ва которой на подшипниках 3 установлена планка 4,соединяющая направляющие 5, выполненные в виде наклонных желобов для грузов б. В планке 4 выполнен фиксирующий выступ 7. На свободном конце стойки 2 установлена гайка 8, имекщая по наружной поверхности диаметрально расположенные штыри 9 и продольный паз 10. Планка 4 имеет два отверстия 15 11, в которые протянуты тросы 12,связывающие грузы б со штырями 9 гайки 8 посредством петель на концах тросов, подвижно соединенных со штыря" ми 8.20Учебный прибор по механике работает следующим образом.В исходном положении грузы б удерживаются в верхней части направляющих 5 тросами 12. Положение гайки 8 от...

Номер патента: 813788

Опубликовано: 15.03.1981

Автор: Кушнер

МПК: H03K 19/08

Метки: блок, источниковтока, стабилизированных

...тока, содержащие 8 компонент и занимающиечетыре изолированные области в интегральных схемах, одним многоколлекторным транзистором, не требукщимизолированной области. Это поэволя 5 10 15 20 25 30 35 40 подается на один вход элемента 5 сраннения, На другой вход элемента 5 сравнения подается напряжение с резистора б нагрузки, Вследствие изменения коэффициента усиления по току% многоколлекторных транзисторов1-1, ,1-п, изменения температуры,напряжения питания, напряжение на резисторе б нагрузки изменяется, т,е. становится меньше или больше напряжения эталонного источника 4 напряжения, при этом на выходе элемента 5 сравнения появляется усиленный раз -ностный сигнал, который подается на базы многоколлекторных транзисторов 1-1,1-п, изменяя...

Номер патента: 813785

Опубликовано: 15.03.1981

Автор: Кушнер

МПК: H03K 19/00

Метки: или-иили-не-и, логический, элемент

...137 ВЬ Формула изобретения аказ 83 б/80 Тираж 988 Подписное илиал ППП "Патент",г,ужгород,ул.Проектная,.4 Б исходном состоянии на входыэлемента подаются сигналы "О" ,нысокий уро,вень напряжения), В этомслучае все эмиттерно-базовые переходы МЭТ 1 открыты, и сигнал "О",уменьшенный вследствие потерь наМЭТ, передается на вход переключателя тока, транзистор 2,которого открыт, а транзистор 3 закрыт, Сигнал"1" с коллектора транзистора 2 передается на выход через МЗТ 9. Приэтом на резисторе 12 от тока, протекающего от общей шины через резистор 11, создается падение напряжения,соответствуюцее потерям сигнала наМЗТ 1 входного логического элемента ИЛИ и на МЭТ 9 выходного эмиттерного повторителя, пои этом на эмиттерах МЭТ 9 формируется...

Номер патента: 813416

Опубликовано: 15.03.1981

Авторы: Кушнер, Михайличенко

МПК: G06F 7/50

Метки: накапливающий, параллельный, сумматор

...четных разрядов, элемент 5 задержки, шину 6 управления сложением, входы 7 нечетных и 8 четных разрядов слагаемого, вторые элементы И 9, элемент 10 задержки и шину 11 управления сдвигом.При подаче сигнала на шину 6 сумматор производит сложение числа, записанного в триггерах 1 сумматора, и числа, поступающего на входы 7 и 8 сумматора, Сложение производится аналогично основному изобретению.При выполнении сдвига короткий импульс подается на шину 11 управления сдвигом и, пройдя через элементы И 9 и ИЛИ 2813416 Формула изобретения Составитель В. БеТехред А. БойкасТираж 745 кин Редактор А. НеурскЗаказ 285/61ВНИИ в орректор О. Билакодписное дарственного комитета СССРизобретений и открытийЖ - 35, Раушская наб., д. 4/5нт, г. Ужгород, ул,...

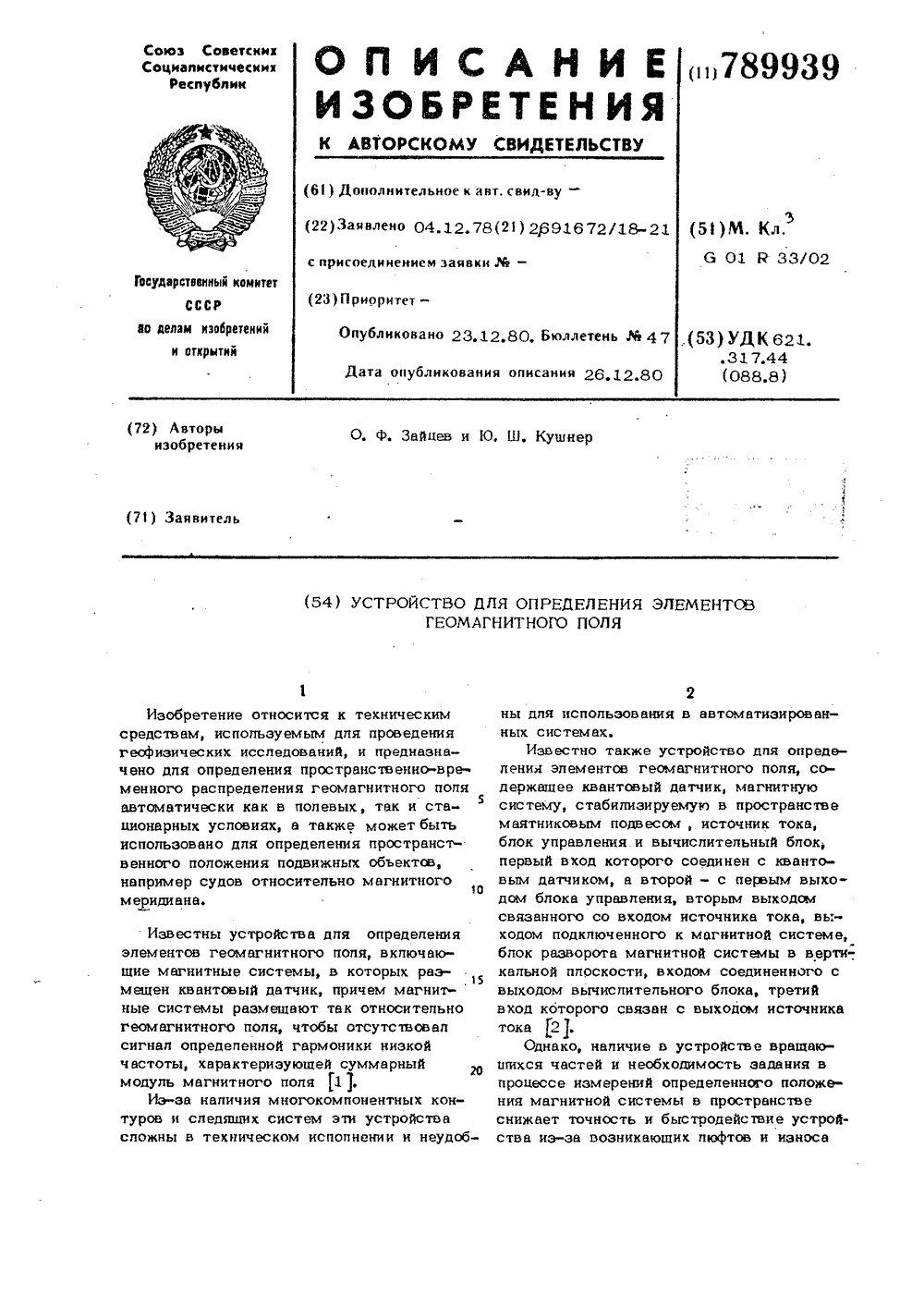

Номер патента: 789939

Опубликовано: 23.12.1980

Авторы: Зайцев, Кушнер

МПК: G01R 33/02

Метки: геомагнитного, поля, элементов

...на угол меньший . 672причем второй и третий выходы блокауправления подключены ко входам обеих ль магнитных систем, четвертый его выходсвязан со входом источника тока, выходкоторс.о соединен со входом блока управ 45пения.Источники информации,принятые во внимание при экспертизе1, Компонентный квантовый магнитометр КММеридиан". ТО СКБ ФПф ИЗМИР АН СССР, 1975.2. Авторское свидетельство СССР% 620921, кл. 6 01 й 33/00, 1978.;3 78 подвижных частей, и временных затрат на осуществление программнот;о разворота,Бель изобретения - повышение точности и быстродействия определения элементов геомагнитного поля.Поставленная цель достигается тем, что устройство для определения элементов геомагнитного поля, содержащее квантовый датчик, магнитную систему,...

Номер патента: 775432

Опубликовано: 30.10.1980

Авторы: Автомеенко, Звонникова, Комшилов, Кушнер, Матлаков, Соболевский, Шараховский

МПК: F26B 11/04

Метки: сушилка, сыпучих

...зона тепловых труб размещена в сушильной секции барабана, испарительная - в нагренательной, а выпускное окно совмещено с загрузочно патрубком, причем тепловые трубы установлены н сторону нагревательной секции барабана, выполнены автономными и закреплены в перегородке и 15 20 2 39 35 40 45 ЗО 55 40 в торцовой стенке сушильной секциибарабана.На чертеже представлена сушилкадля сыпучих материалов с частичным фырезом ее стенки, общий нид.Сушилка содержит вращающийся барабан 1, тепловые трубы 2, нагревательную секцию 3 и сушильную секцию 4, разделенные перегородкой 5, загрузочный ковш б, с загрузочным патрубком 7, совмещенным с выпускным окном для паров воды, и разгрузочный патрубок 8. Тепловые трубы 2 проходят через перегородку 5,...

Номер патента: 770665

Опубликовано: 15.10.1980

Авторы: Браилов, Кушнер

МПК: B23B 27/16

Метки: пластина, режущая

...на условиях обеспечения требуемого переднего угла схода стружки. Каждый режущий эле мент имеет зачищающую кромку 3, проекция которой расположена параллельно направлению подачи.Элементы крепления - углки 4 и фиксирующие лунки 5на гранях призмы, принадлеуглам ромба, и предназначепечения гарантированного итины к базам резца. Выемкипластину на две равные часиз которых используется иления и для резания, Лункипары расположены на концах пла тины по разные стороны относительно угловой выемки 4. ая пластина устанавливаазном пазу б державки 7 я прихватом 8 с помощью ужины 10, Прихват опираический упор 11 и имеет и 13, предназначенные угловую выемку 4 и лун770665 двумя симметрично расположенными угловыми выемками для ее закрепления,о т л и ч...

Номер патента: 750382

Опубликовано: 23.07.1980

Авторы: Зайцев, Кушнер

МПК: G01R 25/00

Метки: измеритель, разности, фаз, цифровой

...изквантового самогенерирующего датчика2, первой и второй рабочих обмоток 3и 4, и опорной обмотки 5, первый, второй, третий и четвертый вентили 6 7,8, 9, источник эталонного тока 1 О, формирователь времени измерения 11 и счетчик 12.Входные сигналы, протекающие по рабочим обмоткам 3 и 4 преобразователя1, и эталонный ток источника эталонного тока 1 О, протекающий по опорной обмотке 5, создают в зоне расположениядатчика 2 магнитное попе, мгновенноезначение напряженности которого зависит от состояния вентилей 7 и 8, управляемых формирователем времени измере.ния 11, Квантовый датчик 2 генерирует следования которых пропорциональна нап ряженности магнитного поля. Эти импульсы через вентили 6 и 9, управляемые формирователем времени измерения...

Номер патента: 745405

Опубликовано: 05.07.1980

Авторы: Бадейко, Капитонов, Карабанов, Кушнер, Ужлаков

МПК: A01C 1/08

Метки: жидкостной, корнеклубнеплодов

...данном случае деформация упругого элемента 36 в сторону сжатия или растяжения равна нулю, При этом левое плечо нижнего коромысла 30 устанавливается параллельно относительно верхней плоскости несущей платформы 1 и находится в положении равновесия, предварительно заданном уравновешивающим грузом 35.Устройство для жидкостной обработки корнеклубнеплодов содержит прямоточныйтрубопровод 37, служащий для запитывания соответствующим жидким ядохимикатом или защитно-стиммулирующим препаратом распылительную форсунку 19, неподвижно вмонтированную во внутренней полости вращающегося барабана 7, над его центральной продольной осью, причем распылительная фор- сунка 19 закреплена на трубчатом корпусе прямоточного трубопровода 37.Трубчатые корпуса...

Номер патента: 743050

Опубликовано: 25.06.1980

Авторы: Бушуев, Иванов, Кушнер, Пантелеев, Соколова

МПК: H01F 41/04

Метки: катушек, намотки, общем, основании, станок, установленных, электрических

...гайка 48, Промежуточные шайбы 47, служащие дляпредохранения от проворачивания на валу 44, снабжены выступами, входящими 40в паз вала 44, Рычаг 49, предназначенный для передачи усилия натяжения, создаваемого пружиной 50, установлен на оси 51 в кронштейне 52,жестко закрепленном на стенке 16, исоединен с электромагнитомСтанок работает следующим образом.После установки первого ряда катушек 10 изделия 9 в рабочую позицию электромагнит 20 (Фиг, 1, 2), . 50управляк)ший устройством 13, срабатывает и через тяги 42 и рычаг 43по направляющим 17 и 18 опускаетустройство 13, преодолевая действиепружин 30. При соприкосновении скатушКами 10 прижимы 41 останавливаются, а 3 их выступы оказываются внутрикаркасов катушек 10.Ход электромагнита 20...

Номер патента: 739556

Опубликовано: 05.06.1980

Авторы: Зайцев, Кушнер

МПК: G06G 7/20

Метки: возведения, квадрат

...основано на использовании свойства квантовых датчиковгенерировать различные частоты при изменении направления магнитного поля в зонедатчика на 180, что обеспечивается изменением полярности преобразуемого сигнала в одной из магнитных систем с помощьюинвертора, включенного в ее входную цепь.В этом случае разность частот изменяетсяпропорционально квадрату напряженности 10поля, создаваемого магнитными системами,т. е. на реверсном счетчике регистрируетсякод, пропорциональный удвоенному значению частоты, отражающей квадрат напряженности создаваемого поля или квадрати15аналоговои величины, поступающей на входустройства. Наиболее сильно описанный эффект проявляется на кваНтовых датчиках.Структурная схема предлагаемого устройства изображена...

Номер патента: 734188

Опубликовано: 15.05.1980

Авторы: Глухарева, Кушнер, Лебедев, Серафимов, Чащин

МПК: C07C 53/08

Метки: выделения, кислоты, уксусной

...перевести в рабочую часть экстрагента, т.е, он полностью отсутствует в кубовой жидкости куба 6.Экстракт, содержащий уксусную кислоту, выводят из верхней части экстрактора 2 и направляют для регенерации экстрагента и получения целевого продукта (черной кислоты) в ректификационную колонну 7. Регенерированный экстрагент после охлаждениярасслаивается во флорентине 8 на водный слойи рабочую часть экстрагента, возвращаемогона экстракцию. Водный слой из флорентины8 направляют в колонну 3. (Регснерированныйиз экстракта и рафината (только дистиллятиз колонны 5) экстрагент объединяют и воз.вращают в процесс на экстракцию. При э 1 ом5 734188 бсостав экстрагента, подаваемого на экстракцию дят сложным экстрагентом следующего сои объединенного после...

Номер патента: 732900

Опубликовано: 05.05.1980

Авторы: Зайцев, Кушнер

МПК: G06G 7/16

Метки: аналоговых, сигналов, умножения

...аналоговых сигналов Э и 3 возникает следующая ситуация,Катушки 3 и 4 создают в зоне расположения датчика 11 результирующиймагнитный поток сР =К О 1 + )катушки 5 и 6 - поток р = -К ( Э 1 ++ .1 ), а катушки 9, 10 - поток сР2На выходе фильтра 12 преобразователя 1 появляется сигналЧ =с(31 + 3 ) (2)а на выходе аналогичного фйльтра преобразователя 2 - сигналЧ,= С(д, -.-1,), (3)где к ы с - константы.32900 4 5 1 О 15 20 25 30 Э 5 40 М 0 5 Сигналы У, и М поступают нв входысумматора 13, - выходной сигнал которого пропорционален произведению( 11.г. ) входных сигналов,Предлагаемое устройство полностьюреализует преимущества суммарно-разностного метода умножения аналоговыхсигналов, твк как равенства (2) и (3)являются строгими, а не...

Номер патента: 728800

Опубликовано: 25.04.1980

Авторы: Блощицын, Капитонов, Кушнер

МПК: A01K 5/00

Метки: грузонесущий, конвейер

...на фиг. 4 - стержень тяговогооргана, частичный разрез, 10Грузонесуший конвейер предназначендля раздачи кормов в животноводческихпомещениях посредством подвижных кормушек и включает горизонтальный тяговый орган, выполненный в виде стержней 1 Ь1, соединенных между собой по концамшарнирами 2 с образованием равнобедренных треугольников. На осях шарнировсмонтированы ролики 3, установленные внаправляющих 4, имеющих прямолинейные 205 и криволинейные 6 участки, Стержни 1выполнены в виде труб 7 с установленными в них с возможностью перемещения иповорота вокруг своих осей штоками 8.К стержням 1 жестко подвешены захваты 259, выполненные в виде кронштейнов с продольными пазами 10 и взаимодействующиес зацепами 11, имеющими вид...

Номер патента: 716895

Опубликовано: 25.02.1980

Авторы: Кушнер, Матвиевский, Пацановский, Турков, Федосеев, Фурлетов

МПК: B61H 5/00

Метки: диск, железнодорожного, средства, тормозной, транспортного

...за счет этого компенсации температурных деформаций.Указанная цель достигается тем, что и известном тормозном диске, содержащем ротор фрикционные кольца с вентиляционными лопастями, соединяемые с помощью фиксаторов, вентиляционные лопатки выполины заодно с телом ротора на его боковых поверхностях. Именно выполнение ротора с вентиляционными лопатками как одно целое, а фрикционных колецв виде прикрепленных к ротору плоских кольцевых секторов обеспечивает наряду с хорошей вптиляцией термозного диска уменьшение температурного градиента по толщине фрикционнь)х колец и способствует лучшей компенсации тепловых деформаций, что в конечном счете приводит к снижению напряжений и новгпценин) стойкости тормозного диска от разрушения...

Номер патента: 715930

Опубликовано: 15.02.1980

Авторы: Зальц, Кушнер, Скворцов, Сойту, Трегуб

МПК: G01B 11/00

Метки: объекта, поворота, подвижного, угла

...Заказ 9511/37 одписн ираж 80 иал ППП "Патент", г.Ужгород, ул. Проектн 34.и 5 с увеличением 13 = - 1, оптические осикоторых параллельны между собой и находят.ся на заданном расстоянии друг от друга, отражательный блок 6 с увеличением р = +1,.выполненный, например, в виде прямоуголь.ной призмы 7 и пентапризмы 8 и совмещающий оптические оси афокальных систем 4 и5, приемный блок 9,Работает устройство следующим образом,Изображение марки 2 при помощи осветите.ля 1 и посредством афокальной лийзовой системы 4 и пентапризмы 8 строится в точке А,а затем при помощи прямоугольной призмы 7и афокальной линзовой системы 5 проектирует.ся в плоскость гфиемного блока 9,Афокальные линзовые системы 4 и 5 с одинаковым увеличением 13 = - 1 расположенына...

Номер патента: 706801

Опубликовано: 30.12.1979

Авторы: Зайцев, Кушнер, Лысенко

МПК: G01R 33/08

Метки: векторный, магнитометр

...изобретения - повышение точности измерений и упрощение устройства,.Для этого в векторный магнитометр,содержащий три феррозондовыхдатчика, оси чувствительности которых ортогональны между собой, дополнительно введены три магнитных контура ичастотный датчик, размещенный в трехмагнитных контурах, ортогональныхотносительнодруг друга, входы которых подключены к выходам соответствующих феррозондовыхдатчиков", прй"-"чем частотный датчик и магнитныеконтуры заключены в ферромагнитныйэкран;Структурная схема предложенногоустройства изображена на чертеже,Она содержит ферроэондовые датчики. 1, 2, 3, магнитные контуры 4,5, б, ферромагнитный экран 7, частотный датчик 8,.Ортогонально расположенные феррозондовые датчики 1, 2 , 3 жесткокрепятся...

Номер патента: 704560

Опубликовано: 25.12.1979

Авторы: Гайдукевич, Капитонов, Климачев, Кушнер

МПК: A01K 5/02

Метки: кормораздаточное

...эластичные полотнища 11, электропривоц 12 с рецуктором 13, выхоцной вал 14 которого связан посрецством цепной передачи с приводной звездочкой 15, окно 16, дозируюший бункер 10 17 с загрузочным рукавом 18.Кормораэдаточное устройство работает следующим, образом.Загружают кормушки 8 различными .кормами с помощью неподвижно установ ленного над ними цозирующего бункера 1 7, для чего оператор включает электро- привод 12 корморазцаточного устройства. После включения электропривоца 12 крутящий момент передается на рецуктор 1 3, О с выходным валом 14 которого связана посрецством цепной перецачи зубчатая приводная звездочка 15, которая при вращении взаимодействует своими зубьями со звеньями замкнутой гибкой тяги 5, выполненной в вице...
