Крук

Номер патента: 1296269

Опубликовано: 15.03.1987

Авторы: Батищев, Галахов, Гончаров, Горишнева, Крук, Филькин

МПК: B21D 43/00, B30B 15/30

Метки: автоматизированный, комплекс, полосового, штамповки

...63, 64 вращения роликов (не показаны), а установочные каретки 19 отходят для захвата следуюшей стопы заготовок. При включении приводов 63 и 64 врашения рольгангов 28 и секции 29 стопа 6 заготовок 3 перемешается по рольгангу 28 и при сходе с рольгангом 28 приводит в действие конечный выключатель 65, который подает команду на отключение приводов 63 и 64 и на срабатывание электроклапана 66 управляемого рабочего цилиндра 30, шток 31 и рычаги 32 которого опускается при сбросе давления с цилиндра 30 и подвижная в вертикальном направлении секция 29 рольганга опускается.Как только стопа заготовок 6 сойдет на конвейеры 34, срабатывает конечный выключатель 67, который включает привод 68 конвейеров 34. Теперь стопа заготовок 6 пе 12962695 10 5 20...

Номер патента: 1293845

Опубликовано: 28.02.1987

Авторы: Евсеев, Ефимов, Крук, Лернер, Семенов, Трояновский

МПК: H03M 13/05

Метки: декодирующее, исправления, ошибок, пакетных

...7 - 9 и обнуляет содержимое второго регистра 2сдвига, При закрытых ключах 7 - 9 цепи обратной связи регистров 1 и 2сдвига и вычислителя 3 синдрома разрываются и содержимое вычислителя 3синдрома подается на входы г (гчисло проверочных символов кода) левых разрядов первого регистра 1 сдвига, где складывается по модулю двас содержимым второго регистра 2сдвига,2,3, Символы синдрома с выходоввычислителя 3 синдрома параллельнопоступают на информационный вход блока 14 селекции в котором производится анализ поступающего синдрома. Врезультате этого анализа на выходеблока 14 появляется слово, содержащее ровно один нулевой символ, соответствующий числу . нулей, стоящих справа от старшего ненулевого разряда синдрома. Слово с выхода блока 14...

Номер патента: 1286633

Опубликовано: 30.01.1987

Авторы: Григель, Крук, Сорокин, Уколов, Цайзер

МПК: C14B 1/40

Метки: кож, откатки, провалки, шкур

...с приводом не показаны) через ось 14. В полости барабана находится полуфабрикат и деформирующие шары 23, Электромагнит 22 постоянно подключен к электросети через клеммы, Пружина 21 поджимаетщетки 19 полюса электромагнита к обручу из секторов 3 - 5 так, что онискользят по обручу. При вращении барабана полуфабрикат подвергается деформационному размягчению кожевойткани за счет переваливания полуфабриката в барабане; ударов полуфабриката при вращении барабана о кулаки11; ударов шаров 23 о полуфабрикатпри их свободном падении, ударов шаров 23 о полуфабрикат при их падении,усиленном силой притяжения электромагнита. Благодаря выполнению обруча из секторов 3 и 4 при соприкосновении щетки с сектором из магнитно-мягкого материала 3 штырь 9 в...

Номер патента: 1276521

Опубликовано: 15.12.1986

Авторы: Бочаров, Ганаго, Головин, Горожанкин, Гришков, Крук, Новиков, Рудман, Сафонов, Свистунов, Сергеев, Степанов, Субич, Яковенко

МПК: B30B 1/26

Метки: кривошипный, кручением, пресс, штамповки

...пальца 17,соединенного с дополнительными натунами 18. Шатун 16 размещен на эксцентрике 10 кривошипного. вала 19,связанного с приводом (не показан).На консолях вала 19 установленытормоз 14 и муфта 15. Расстояние Х 135от оси шаршуна 16 до оси пальца 17выбирается из условия обеспечениязаданного угла поворота штамподержателя 8.На фиг. 7 показан кривошипный пресс, содержащий смонтированный в направляющих станины ползун 5 с гайкой 6, свинчивающейся с винтом, на конце которого закреплен штамподержатель 8,. 45Винт 7 шарнирно сочленен с шатуном 20, смонтированном на эксцентрике 10 кривошипного вала 19, на консолях которого установлены тормоз 14и муфта 15, Промежуточный элемент выполнен в виде двух коромысел 21,смонтированных в станине с...

Номер патента: 1248706

Опубликовано: 07.08.1986

Авторы: Галахов, Гончаров, Крук, Филькин

МПК: B21D 45/00, B30B 15/32

Метки: автоматизированный, комплекс, штамповки

...продольной осп пресса, выполненного в вид шарнирного параллелограмма, содержашего две параллельные тяги 23 и 24, соединенные с одной стороны посредством п)арциров 25 и 26 с основанием 22, а другой посредством шарниров 27 и 28 с кронштейном 29, жестко закрепленным на шагающей балке 12, и зубчато-реечный редуктор 30, зубчатая рейка 31 которого, перемещающаяся в подшипниках 32, с одной стороны шарнирно соединена с тягой 24, а с другой зацепляется с шестерней блока пестреп 33, в 1 орая стуг)ень которого зацепляется с зубчатой рейкой 34, совершаюп 1 ей движение в плоскости, перпендикулярной плоскости перемещения зубчатой рейки 31. Зубчатая рейка 34 в своей верхней части несет подшипник 35, наружное кольцо которого находится 5 )О 5 20 25 30...

Номер патента: 1240734

Опубликовано: 30.06.1986

Авторы: Крук, Пашин, Расолько, Сай, Толстик

МПК: B66F 7/22

Метки: автомобилей, комплекс, ремонта

...на фиг. 2. Точная фиксация автомобиля 2 на эстакаде осуществляется посредством упоров расположенных на полу 22 (не показаны). 50Необходимо иметь ввиду, что при этом кольца 1 и рама 9 находятся в . нижнем положении. Затем включается электродвигатель 18 и посредством зубчатой передачи 19 и цепной 2055 приводятся во вращение винты стоек 1 О и 11 подъемников. После чего разъемные гайки 1 2 соединяются с 34 2винтами стоек 10 и 11, приводя в движение раму 9, которая поднимается по винтам стоек 10 и 11. Подъем рамы 9 осуществляется до тех пор, пока упоры 4 не войдут в соприкосновение с днищем кузова автомобиля 2 (например, в пазы для вывешивания автомобиля с помощью домкратов), затем автомобиль фиксируется на эстакаде с помощью упоров 3. После...

Номер патента: 1219870

Опубликовано: 23.03.1986

Авторы: Крук, Тарнавчик

МПК: F22B 33/00, F22G 5/12

Метки: котельной, работы, установки

...собой трубопроводами 15 предпускового разогрева.Способ работы котельной установкиосуществляют следующим образом,При пуске первого котла пар избарабана 2 работающего котла черезклапан 12 по паропроводу 10 подают 2в конденсатор 3, где он конденеируется, охлаждаясь питательной, водой,поступающей по трубопроводу 13 черезконденсатор 3 в барабан 1, При этомобратный клапан 8 закрывается и конденсатор 3 отключается по пару отбарабана 1, что позволяет регулировать давление конденсата в конденсаторе 3 независимо от давления в барабане 1 растапливаемого котла припомощи клапана 12. Конденсат длярегулирования температуры пара впароперегревателе 14 подают в пароохладитель 7, регулируя его расходклапаном 6. После достижения нагрузки...

Номер патента: 1218207

Опубликовано: 15.03.1986

Авторы: Волков, Елисеев, Кадников, Крук

МПК: F16F 15/10

Метки: гаситель, колебаний, крутильных

...изобретения - повышение эффективности гашения крутильныхколебаний, которое достигается засчет расширения диапазона рабочихчастот.На чертеже изображена схема гаси,теля крутильных колебаний, профильный разрез,Гаситель крутильных колебанийсодержиТ устанавливаемый между ведущим 1 и ведомым 2 валами маховик 3со сквозным отверстием, имеющим подлине шлицевой 4 и винтовой 5 участки, жестко закрепляемый на ведомомвалу 2 винт 6, взаимодействующийс винтовым участком 5 отверстия,а шлицевой участок отверстия предназначен для взаимодействия со шлицевым участком 7 ведущего вала 1,датчик 8 и дополнительный датчик 9колебаний, устанавливаемый на ведомом валу 2, устройство 10 управления, установленные неподвижно электромагниты 11, опорные...

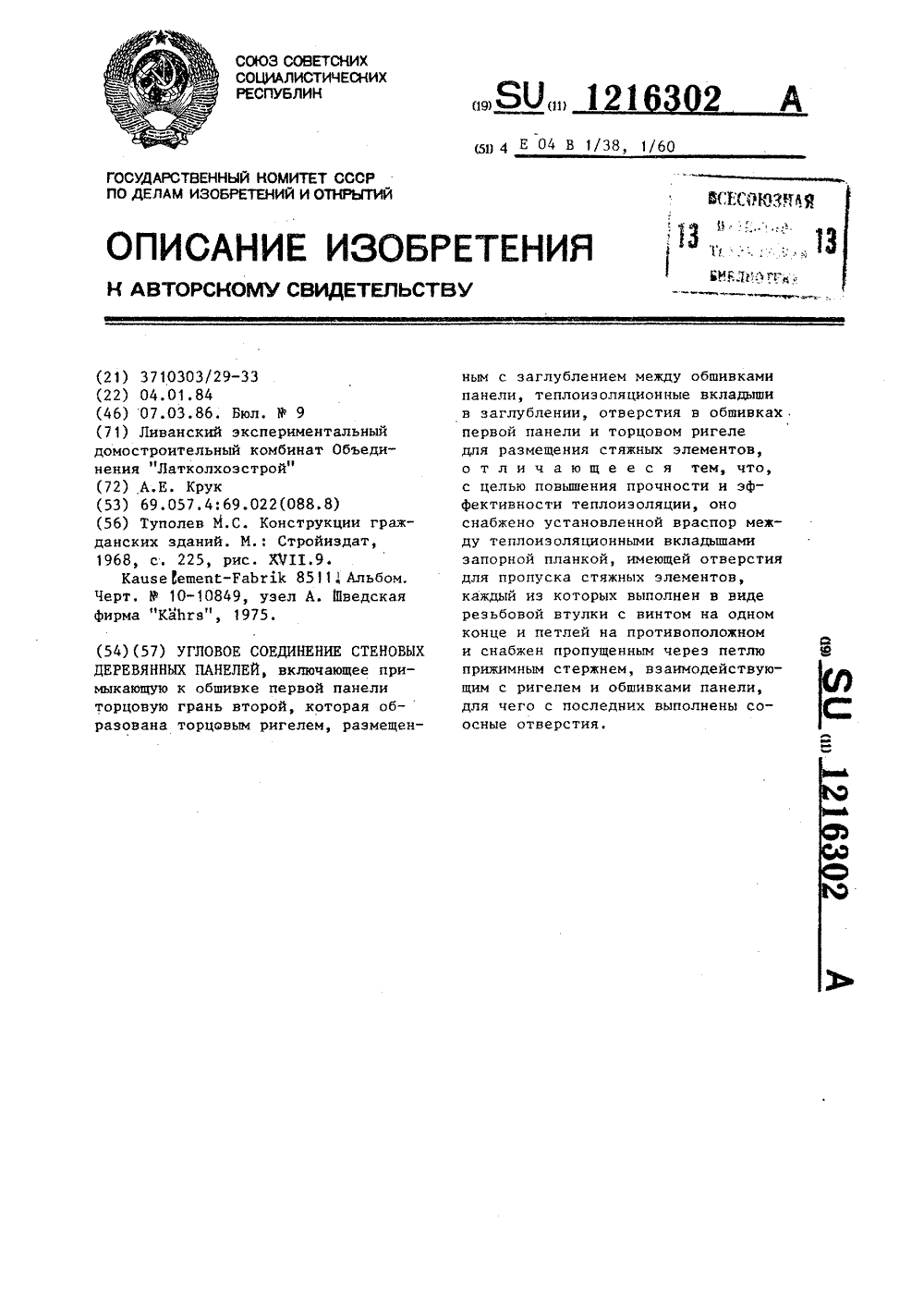

Номер патента: 1216302

Опубликовано: 07.03.1986

Автор: Крук

МПК: E04B 1/38, E04B 1/60

Метки: деревянных, панелей, соединение, стеновых, угловое

...взаимодействующим с ригелем и обшивками панели,для чего с последних выполнены соосные отверстия.Изобретение относится к строительству, а именно к стыковым соединениям стеновых деревянных панелей, преимущественно имеющих несущие обшивки иэ древесных плит.Цель изобретения - повышение прочности и эффективности теплоизоляции.На фиг. 1 изображено угловое соединение стеновых панелей с несущими обшивками из древесных плит, на фиг. 2 - вспомогательное приспособление для установки прижимного стержня, на фиг. 3 - сечение А-А на фиг, 1; на фиг. 4 - сечение Б-Б на фиг. 3.Предлагаемое соединение включает примыкающую к обшивке первой панели 1 торцовую грань второй панели 2, которая образована торцовым ригелем 3, размещенным с загпублением между...

Номер патента: 1207659

Опубликовано: 30.01.1986

Авторы: Бойко, Бугрова, Дегтярев, Жилкин, Крук, Макшанов, Трифонов

МПК: B23D 23/00

Метки: ножницы, проката, резки

...к обработке металлов давлением и может быть использовано в заготовительном производстве для резки проката.Целью изобретения является сокращение времени на смену и переналадку инструмента ножниц для резки проката. На фиг.1 изображены ножницы для резки проката, общий вид", на фиг.2 - то же, вид сверху; на фиг.3 - разрез А-А на фиг.2; на фиг.4 - разрез Б-Б на фиг.2.Ножницы для резки проката содержат рычаги 1 и 2 с эксцентричными опорными поверхностями, на которых размещены с возможностью перемещения параллельно плоскости резания вкладыши 3 и 4 с ножами 5 и б, соединенные посредством разрезных шар 1207 б 592ниров 7 и 8, и вкладыши 9 и 10 спружинами 11 и 12, Ножницы снабженыпальцем 13, на котором размещенырычаги 1 и 2 и вкладыши 9 и...

Номер патента: 1205312

Опубликовано: 15.01.1986

Авторы: Евсеев, Ковалев, Крук

МПК: G06F 11/08, H03M 13/05

Метки: исправления, обнаружения, ошибок

...МЫХ СИМВОЛОВ )(т 5:тл с след лпщему прави)у: /3; = 1 5 :;.Пи смвол принят ненадежно, т. е. ;этлтли гуда соответствующего ему сиг;:,: г имеет значение, ааспсложенное :.е;ду цвумя псроговьпи уровнями.с аьОГ)леннььп. :в двухпороговом бло ке 2, Кроме того, с вьсхода буфс рио облока 3 памяти принятое лноичное слово записывается через элсмент ИЛИ 8 в буферный регистр 26 блока 9 обнаружения ошибок. В ре -зультате через 11 тактов в основном блоке 4 памяти оказывается записанным принятое слово, в регистре 18 полинома ошибок блока 7 формирования полиномов ошибок записан двоичныйвектор, в котором единицы соответствуют ненадежно принятым символам, а в управляющем триггере 16, к счетному входу которого подключен выход второго ключевого элемента...

Номер патента: 1185614

Опубликовано: 15.10.1985

Авторы: Евсеев, Крук

МПК: H03M 13/15

Метки: декодирования, ошибок, пакетных

...триггеры 17. 1 - 17.6, а блок управления содержит генератор 18 тактовых импульсов, счетчик 19 тактовых импульсов,25 дешифратор. 20.Устройство декодирования пакетных ошибок работает следующим образом.В исходном положении первый 1, чет 30 35 40 кета и блока сравнения, второй вход которого объединен с информационным входом ключа и является информационным входом анализатора синдрома управляющим входом которого является регистр 2 сдвига, второй ключ 3, вычисвертый 7, пятый 8, седьмой 12 ключиоткрыты, а остальные ключи закрыты,первый и второй регистры 2 и 10 сдвига, а также вычислитель 4 синдроманаходятся в нулевом состоянии, а ре-. гистр 14 хранения маркерцого пакета- в единичном состоянии.В режиме приема переданного слова и символов (и -...

Номер патента: 1162053

Опубликовано: 15.06.1985

Авторы: Евсеев, Крук

МПК: H03M 13/39

Метки: исправления, многократных, обнаружения, одиночных, ошибок

...присутствует разрешающий сигнал с четвертого выхода блока 7 управления, а на информационный выход вычислителя 8 синдрома последовательно 40 поступают символы принимаемой комбинации. В результате через И тактов в вычислителе 8 синдрома будет записан синдром принятой комбинации. 45Если ошибки в принятой комбинации отсутствуют,то на,первом выходе блока обнаружения ошибок формируется разрешающий сигнал, который поступает на первый управляющий вход первого 50 ключа 4, а на втором выходе - запрещающий сигнал, который поступает на информационный вход второго ключа 5 и на первый вход датчика 6 ошибок, запрещающий осуществление в нем .55 сдвигов. При подаче на второй управляющий вход первого ключа 4 разрешающего сигнала с первого выхода...

Номер патента: 1158416

Опубликовано: 30.05.1985

Авторы: Крук, Пашин, Расолько, Сай, Толстик

МПК: B60S 5/00

Метки: автомобилей, обслуживания, технического

...17 и 18. Перед платформой1 расположен пост 19 подготовки автомобиля к техобслуживанию. Для осуществления съезда автомобиля барабаны 8связаны с тормозом 20 с ручным управлением, Установка снабжена силовым цилиндром 21, связанным корпусом 22 снеподвижной внутренней частью установки,штоком 23 с площадками 7, для чего в 5 1 О 5 20 25 ЗО 35 40 45 50 55 последних выполнены специальные захватные устройства 24, Рабочие полости 25 и 26 силового цилиндра 21 соединенные через регулируемые дроссели 27 с приборами 28 и 29 соответственно для регистрации давления и расхода жидкости, перетекающей из одной полости в другую.Обслуживание автомобилей на установке осуществляется следующим образом.С поста 19 подготовки автомобиль 10...

Номер патента: 1156260

Опубликовано: 15.05.1985

Авторы: Евсеев, Крук

МПК: H03M 13/05

Метки: исправления, стираний

...подаваемых наинформационный вход кодера 6. Приэтом в приемном регистре 1 и в регистре 2 стираний производятся о циклических сдвигов, вследствие чего навторой вход полусумматора 11 последовательно поступают символы принятогослова, а на первый вход полусумматора 11 поступают символы иэ регистра 5 сдвига лишь в те моменты, когда 35 из регистра 2 стираний приходит единичный сигнал, означающий, что очередной формируемый информационныйсимвол стерт в принятом слове. Этотсигнал осуществляет сдвиг в регистр ре 5 сдвига и отпирает ключ 10, Таким образом, при Формировании блокаинформационных символов на информационном входе кодера 6 значения символов, произведенных генератором 4 ф рекурренты, используются лишь наинформационных позициях, где...

Номер патента: 1148726

Опубликовано: 07.04.1985

Авторы: Бойко, Дегтярев, Жилкин, Крук, Макшанов, Трифонов

МПК: B23D 23/00

Метки: ножницы, проката, резки

...и отрезаемой от него части необходимо иметь станину с неподвижной обоймой и подвижный рычаг, что снижает надежность работы.Целью изобретения является повышение надежности.На фиг. 1 показаны ножницы, вид сверху, на фиг. 2 - то же сО стороны Отцеляемой от проката заготовки; на фиг. 3 - разрез А-А на фиг. 1, в плоскости резания, на фиг. 4 - сечение Б-Б на фиг. 2. Ножницы для резки проката содер жат обойму 1, выполненную с внутренней цилиндрической поверхностью, рычаги 2 и 3, выполненные с концентричной обойме 1 наружной поверхностью и внутренними поверхностями, 45 концентричными и эксцентричными обойме. Рычаги 2 и 3 смонтированы в обойме. 1, Механизмы зажима отрезаемой от проката заготовки выполнены в виде двух вкладышей 4 и 5, соеди ненных...

Номер патента: 1123882

Опубликовано: 15.11.1984

Авторы: Горожанкин, Живов, Крук, Лепеншин, Мартынов, Моисеев

МПК: B30B 1/06

Метки: горячештамповочного, коробчатый, кривошипного, ползун, преимущественно, пресса

...прес сов и автоматов, имеющих кулисный привод.Известен коробчатый ползун, кривошипного пресса, содержащий размещенный в наклонном относительно 10 плоскости, перпендикулярной направ. ляющим, пазу и сочлененный с эксцентриковым валом камейь1. Недостаткдм известной конструк ции ползуна является невысокая надежность ввиду чрезмерного прижатия ползуна к направляющим в период рабочего хода и.значительного их износа. 20Цель изобретения - повышение надежности за счет уменьшения износа направляющих.Цель достигается тем, что в коробчатом ползуне кривошипного пре имущественно горячештамповочного пресса, содержащем размещенный в наклонном относительно плоскости, перпендикулярной направляющим, пазу и сочлененный с эксцентриковым ва- З 0...

Номер патента: 1117228

Опубликовано: 07.10.1984

Авторы: Горожанкин, Дибнер, Крук, Сафонов, Степанов, Субич, Яковенко

МПК: B30B 1/06

Метки: кручением, пресс, штамповки

...13, установленной в направляющем пазу 14 (фиг. 2) опорного фланца 15. Опорный фланец 15 упирается в верхнюю поперечину 16 пресса через подшипник 17 и связан с нижним концом вала 18, который установлен в веохней поперечине 16 в подшипниках 19. Верхний конец вала 18 связан муфтой-тормозом 20 с маховиком 21 и верхней поперечиной 16. Маховик 21 установлен на поперечине 16 на подшипнике 22 и клиноременной передачей 23 связан со шкивом 24 электродвигателя 25. На нижней части поперечины 16 закреплен кольцевой элемент 26, контакти рующий внутренней поверхностью с ползушкой 13. На нижней поперечине 27 пресса установлена нижняя часть штампа 28 а на штамподержателе 4 - верхняя часть штампа 29.Верхний конец шатуна 9 связан с опорным фланцем 15...

Номер патента: 1117226

Опубликовано: 07.10.1984

Авторы: Горожанкин, Дибнер, Крук, Сафонов, Степанов, Субич, Яковенко

МПК: B30B 1/26

Метки: кручением, пресс, штамповки

...эксцентриситета может быть равна, больше или меньше расстояния между осями вала 16 и ползуна 3 и штамподержателя 4. Ось вала 16 установлена в верхней поперечине 14 пресса наклонно в плоскости, перпендикулярной плоскости, проходящей через ось штамподержателя 4 и шатун 9 в положении шатуна с максимальным углом сг, его наклона к оси штамподержателя.Уголнаклона оси вала 16 выбирается в зависимости от номенклатуры обрабатываемой заготовки с условием обеспечения процесса штамповки близким к оптимальному.Пресс работает следующим образом, В исходном положении вал 16 и опорный фланец 13 не вращаются и занимают ноложение, показанное на фиг. 1. Включается и клиноременную передачу 21 разгоняет маховик 19 до заданной угловой скорости и,. В этот...

Номер патента: 1047632

Опубликовано: 15.10.1983

Авторы: Киян, Крук, Лапин

МПК: B23G 5/10

Метки: головка, многорезцовая, резьбонарезная

...является то, что она не может нарезатьрезьбу.Цель изобретения - расширение технологических воэможностей путем нареэания многозаходной резьбы и уменьшение воэможности возникновения вибрации,Поставленная цель достигаетсятем, что многорезцовая головка, содержащая корпус с валом и с направляющими пазами, в которых размещеныполэушки с резцами, и механизм настройки на глубину резания, последний выполнен в виде диска с пальцами, а корпус установлен с возможностью перемещения относительно вала,. причем .направляющие пазы корпуса смещены относительно друг другав плоскости, перпендикулярной оси.головки, на величину, равную угловому шагу многозаходной резьбы, ив него введены пружинно-гидравлические зажимы для взаимодействия сползушками; на...

Номер патента: 1042185

Опубликовано: 15.09.1983

Авторы: Крук, Марголин, Назимов, Токовенко, Филиндаш

МПК: H03K 23/00

Метки: импульсов, реверсивный, счетчик

...управления направлениями счета поступают,уровни логической единицы,В исходном положении триггеры3-6 находятся в нулевом состоянии,поэтому на выходах элементов 7-10и 20, 21 - уровень логической едини"цы, вследствие этого на выходах элементов 26-27 - уровень логическогонуля, поэтому на выходах элементов, 22 и 23на входах сложения и вычи тания первого счетного разряда) будут уровни логической единицы.Источник 2 вырабатывает тактовыесигналы Т 1 и Т 2. Делитель 16 синхронизирующих сигналов делит тактовыесигналы.Т 1 на два и нырабатывает дваодинаковых по частоте, но сдвинутых друг относительно друга сигналаТЗ и Т 4.Первый счетный импульс, поступающий на вход первого канала 11, пере 3 ,.10421/ход - с инверсным выходом четверто-.го 0...

Номер патента: 1039761

Опубликовано: 07.09.1983

Авторы: Арабей, Воронко, Жуков, Крук, Минич, Симанович

МПК: B60P 3/41, B66C 1/68

Метки: деревьев, захвата, пачки

...в челюстях захвата. При наборе пачки обжимной канат провисает в челюстях, что препятствует формированию пакета. За счет гибкости каната нет надежного удержания пакета во время транспортировки. Эксплуатация и обслуживание оборудования с прижимным приспособлением такой конструкции затруднена,Цель изобретения - повышение надежности и производительности устройства,Указанная цель достигается тем, что в устройстве для захвата пачки деревьев, закрепленном на стреле трелевочной машины, содержащем корпус с шарнирно прикрепленными к нему приводными от гидроцилиндра полыми челюстями, на которых закреплено прижимное приспособление, включающее тросовую полупетлю, связанную с тяговым канатом лебедки, прижимное приспособление снабжено шарнирно...

Номер патента: 1038014

Опубликовано: 30.08.1983

Авторы: Дульба, Киричук, Крук, Марченко

МПК: B21D 37/00

Метки: ленточного, полосового, устройством, центрирования, штамп

...6 в исходное положение,1 10Изобретение относится к обработкеметаллов давлением, в частности к устройствам для получения деталей из полосового или ленточного материала,Известен штамп с устройством дляцентрирования полосового или ленточ"ного материала, выполненным в видедержавки, связанной с верхней плитой,и клиньев, соединенных с державкойи установленных с возможностью взаимодействия с обрабатываемым материалом 1 1.Недостаток указанного штампаневозможность точного направленияподаваемого материала.Наиболее близким к предлагаемомуявляется штамп с устройством дляцентрирования полосового или ленточного материала, выполненным в видедержавки, связанной с верхней плитой и подпружиненной относительнонее, и клиньев, соединенных с державкой и...

Номер патента: 1027062

Опубликовано: 07.07.1983

Авторы: Крук, Крутских, Лисафьин, Ральников

МПК: B30B 15/14

Метки: высоты, гидравлическим, закрытой, механизм, перегрузки, предохранителем, пресса

...через гидро- замки, поршневая полость гидроцилиндра соединена со сливом через управляемый обратный клапан и двухпозиционный распределитель, а сигнальные устройства подключены с электромагнитам распределителей.На чертеже схематически изображен предлагаемый механизм регулировки.Устройство содержит эксцентриковый вал 1 пресса, регулируемый шатун 2, состоящий из нескольких деталей, причем одна из деталей одновременно является гильзой гидроцилиндра, - в которой размещены ее шток 3 с поршнем 4, закрепленным на штоке с помощью гайки 5, и крышка 6. В поршне и штоке гидроцилиндра размещены уплотнения 7, а в его крышке - уплотнения 8, Ползун 9 пресса содержит кронштейн 10.Гидравлическая часть устройства содержит трехпозиционный...

Номер патента: 1021632

Опубликовано: 07.06.1983

Авторы: Артемов, Крук, Мартынов, Моисеев, Нистратов, Семенов

МПК: B30B 1/06

Метки: кривошипного, пресса, привод

...оси промежуточного вала плоскостями, проходящими через середины вен ца шестерни и клиноременнойпередачи.. На фиг,1 изображен привод криво-шипного пресса . на Фиг.2 - расчетнаясхема динамической модели привода,.на фиг,З - график зависимости частотных характеристик привода от соот. ношения моментов инерции масс, размещенных на промежуточном валу.Электродвигатель 1 клиноременнойпередачей 2 и шкивом 3 связан с промежуточным валом 4, на котором смон,тирован маховик 5. Промежуточныйвал 4 установлен в опарах 6 станиныи шестерней 7 и зубчатой передачей8 с помощью муфты 9 связан с кривоР, шипным валом 10, на котором смонтированы тормоз 11 и шатун 12, шарнир, но сочлененный с ползуном 13. Нарасчетной. схеме динамической...

Номер патента: 1020690

Опубликовано: 30.05.1983

Авторы: Крук, Мысак

МПК: F22B 35/10

Метки: котла, нагрузках, прямоточного, работы, частичных

...на частичных нагрузках изэа снижения стабилизации расхода питательной воды в испарительную часть кот ЗОла, а также .в пароохпадитель за счет повышения перепада давпения на регулирующих питательных клапанах,.Бель изобретения - повышение экономичности, надежности и маневренности цкотла при работе .на частичных нагрузках.Поставленная цепь достигается тем,что согпасно способу работы прямоточного котла на частичных нагрузках путемснижения расхода питательной воды изме нением проходного сечения регулирующихпитательных кпапанов с одновременнымотбором ее перед последними дня впрыска в пароохладитепь, одноврдЬенно соснижением расхода питатеавной воды под держивают постоянным перепад давпенияна регулирующих питательных кпапанахпутем...

Номер патента: 1005059

Опубликовано: 15.03.1983

Авторы: Евсеев, Крук, Миневич

МПК: G06F 11/08, H03M 13/51, H04L 17/30 ...

Метки: декодирующее, мажоритарное

...неверное решение. Тем самым исправляются ошибки кратноссУстройство работает следующим образом.Принятая последовательность с входа 20 через элемент ИЛИ 1 поступает на вход регистра 2 сдвига и в течение и тактов записывается в него. В процессе записи ключи 5 и 15 закрыты и сигналов не пропускают. Момент окончания записи фиксируется счетчиком 10 сдвигов, который подает разрешающий сигнал на вход ключа 5.1В течение следующих и тактов происходит мажоритарное декодирование этой последовательности: ри каждом сдвиге в регистре 2 сдвига мажоритарный элемент 4 выносит решение о значении символа, находящегося в крайней правой ячейке регистра 2 сдвига, и результат решения записывает через ключ 5 и сумматор б, ключ 8 и сумматор 13 в вычислитель...

Номер патента: 996035

Опубликовано: 15.02.1983

Авторы: Гончаров, Горожанкин, Крук, Новиков, Филькин

МПК: B21J 13/08

Метки: автоматизированный, горячей, комплекс, штамповки

...4 и с датчиком 27, контролирующим температуру заготовок при выходе из нагревательной установки 5.Автоматизированный комплекс для горячей объемной штамповки работает следующим образом. Нагретая заготовка 28 из нагревательной установки 5 поступает на транспортер 6 для подачи заготовок к загрузчику 4. Датчик 27 контролирует температуру заготовки 28 при выходе из нагревательной установки 5. Если температура заготовки 28 не соответствует заданной, электрический сигнал от датчика 27 поступает на элементы включения 21 и оттуда на управляющий клапан 19 силового цилиндра 17, при срабатывании которого шарнирная ось 12 посредством двуплечего рычага 1 поворачивается на заданный угол. При этом П-образная обойма 10 занимает положение, при котором...

Номер патента: 996032

Опубликовано: 15.02.1983

Авторы: Высоцкий, Горожанкин, Крук, Филькин

МПК: B21J 9/02

Метки: выталкиватель, горячештамповочного, нижний, пресса

...плунжера 11,Резервуар 1 О, полый плунжер 11 и полость в штоке 7 заполнены жидким агентом, 996032причем резервуар постоянно связан с источником сжатого воздуха (не показан) .Нижний выталкиватель горячештамповочного пресса работает следующим образом. 5После совершения прессом рабочей операции сжатый воздух подается в пневмоцилиндр 4 под поршень 6, который начинает перемещаться вверх вместе со штоком 7, который через рычажную систему 3поднимает толкатель 2, При движении 10штока 7 остающийся неподвижный полыйплунжер 11 вытесняет жидкость из полости 14 в резервуар 10 через дренажное отверстие 12. Скорость подъема штока 7 приэтом остается постоянном на всем участкехода, как до срыва поковки из ручья штампа, так и после этого. Поршень 6...

Номер патента: 990635

Опубликовано: 23.01.1983

Авторы: Крук, Романовский

МПК: B66C 11/20

Метки: грузовой, крана, привод, тележки

...блоки 13, установленные под углом грузозахватной транерсы 14, Отклоняющие блоки 15 расположены с одной стороны пути 16 тележки1. Дополнительные блоки 17 установлены под углом тележки 1, Дополнительные тормоза 18 смонтированы на ходовой части 19 тележки 1. Барабаны,11 и 12 расположены с другой стороныпути 16 тележки 1. На каждом барабане11 и 12 закреплены одни концы покрайней мере двух гибких органон 20и 21, другие концы которых соединеныс дополнительными 17 и основными 13блоками и закреплены на тележке 1Упри этом гибкие органы 21 барабана122 дополнительно соединены с отклоняющими блоками 15. 5Привод грузовой тележки крана работает следующим образом.При включенном тормозе 4 и включенном двигателе 2 вращается вал 6редуктора 8, а ведомые...
