Крук

Номер патента: 975454

Опубликовано: 23.11.1982

Авторы: Крук, Румянцев, Соков

МПК: B30B 15/00

Метки: гидропневматическая, подушка

...и 38 и часть полости 29 заполнены рабочей жидкостью, находящейся под давлением сжатого воздухав полости 29, Полости 14 и 15 сооб 5 щены между со 3 ой через отверстия 10,12 и 13 и разобщены с.полостью 29 седлом 27 и штоком 40, Полость 38 сообщена с полостью 29 через встроенннйобратный клапан с дросселем,образован-ный сочетанием крышки М 2 и подпружйненного кольцевого диска 43. Полость17 сообщена с атмосферой через про 4странство между частями разрезногокольца 4 и каналы 3 в стенке рабочего цилиндра 1, Полость 1 Ь сообщена сатмосферой через радиальный зазормежду фланцем 30 и столом 33. Полость39 сообщена с атмосферой через каналы 35. Поршни 7 и 9 с общим дополнительным штоком 11, стол 33 и поршень36 со штоком 40 находятся в крайнем...

Номер патента: 948688

Опубликовано: 07.08.1982

Авторы: Высоцкий, Горожанкин, Крук, Филькин

МПК: B30B 15/00

Метки: горячештамповочный, механический, пресс, тяжелый

...8 связаны между собой в поперечном направлении распорками 13 и 14. В распорке 13 с помощью крышек 15 закреплен приводной вал 16.В траверсе выполнены проемы (Н-образной формы). В ее проемах на рас положенных с внутренних сторонстоек 8 жестких опорах 17, поверхности 18 которых выполнены как про" должение поверхностей разъема стоек 8 и траверсы 9, размещены несущие 30 плиты 19Эти плиты имеют установочные по-.верхности 20, на которых монтируются корпуса уравновешивателей 5, которые не выходят за габариты тра"версы 9.На приводном валу 16 установленымуфта 21 и тормоз 22;Тяжелый горячештамповочный прессработает следующим образом,Привод 1 через приводной вал 16и муфту 21 приводит в действие исполнительный механизм 2, которыйпередает усилие...

Номер патента: 940746

Опубликовано: 07.07.1982

Авторы: Алякин, Крук

МПК: A61B 17/00

Метки: голеностопного, доступа, полости, сустава

...Изд, М 174 Тираж 717 ПодписноеНПО Поиск Государственного комитета СССР по дела.д изобретений и открытий113035, Москва, Ж.35, Раугиская нао., а. 4/5 Тип. Харьк, сЬил, пред; Патент Кожу, подкожно-жировую клетчатку и фасцию рассекают дугообразно, начиная н,а 3 - 4 см выше основания внутренней лодыжки, продолжают до последней и оканчивают над кубовидной костью. Крестообразную связку голени и подлежащие ткани рассекают между сухожилиями передней большеберцовой мышцы и длинного разгибателя большого пальца в вертикальном направлении. Капсулу сустава рассекают поперечно, по проекции сустав. ной щели с дополнительными вертикальными разрезами по концам.П р и м е р, Рассекают кожу в области переднего отдела голеностопного сустава. Разрез...

Номер патента: 935062

Опубликовано: 15.06.1982

Авторы: Гайдай, Ковбасенко, Крук, Семенец

МПК: A23K 1/10

Метки: добавки, кормовой, мидий, производства

...р и м е р. 100 кг мидий, про мытых от песка и содержащих не более 453 пустых створок без мяса, измельчают на шаровой мельнице до пастообразной массы с величиной частиц до 0,4 мм, добавляя в процес-. се измельчения 10 л водыПолученную . массу. отсасывают насосом в резервуар емкостью. 200 л, в котором проиэво" дят частичный гидролиз путем добавления .в него 8 кг соляной кислоты (х.ч. ипи ч). Кислоту добавляют порциями по 596 г, при постоянном пере-. мешивании измельченной массы. Гидролиз ведут при температуре окружающей среды:полного прекращения взаимодействиямассы с кислотой (прекраа 1 еиие образоваиия пены). Полученную "кормовую добавку, представляющую собой взвесь зеленоватого цвета, специфического запаха, присущего мидиям,...

Номер патента: 929342

Опубликовано: 23.05.1982

Авторы: Белозерцев, Киян, Крук, Лапин, Шустер

МПК: B23B 39/16

Метки: головка, многошпиндельная, сверлильная

...тяга 13, на которой сидит шайба 14 с регулировочными гайками 15 и пружина 16, упирающаяся одним торцом в шайбу, вторым - в скобу 17, прикрепленную к правому рычагу 11. В кронштейнах 18 правого рычага приФормула изобретения 0 3 92 помощи рукоятки 19 вращается эксцентриковый валик 20.Прижим кондукторной плиты 3 к обрабатываемой детали осуществляется следующим образом.Во время подачи ползун 2, упираясь через кондуктсрную плиту 3 в обрабатываемую деталь, перемещается относительно корпуса 1 в его направляющих 21, вращая при этом рейкой 4 шестерню 5, от которой вращение через вал 6 передается на тормозной шкив 8, к которому пружиной 16 через тягу 13, скобу 1 и рычаги 10 и 11 прижимаются колодки 9, создавая на тормозном шкиве 8 тормозной...

Номер патента: 926421

Опубликовано: 07.05.1982

Авторы: Крук, Мысак

МПК: F22B 35/00

Метки: вторичного, нагрева, пароперегревателя, поверхности, тепловосприятия

...следующим образом.При.необходимости изменения тепловосприятия поверхностей нагрева вторичного пароперегревателя при определенном топочном режиме и нагрузке блока, частично прикрывают или наобооот, открывают регулирую 1 лие926421 формула изобретения аж 451 Подписн роектн клапаны турбины, при этом, за счетувеличения или уменьшения дросселирования пара на регулирующих клапанах турбины, соответственно увеличивается или уменьшается его температура за регулирующими клапанами 5турбины, а следовательно, и температура пара на выходе из цилиндра высокого давления, т.е. на входе вовторичный пароперегреватель.10Изменение температуры пара на входе во вторичный пароперегреватель,при прочих равных условиях, приведет к изменению тепловосприятия...

Номер патента: 903121

Опубликовано: 07.02.1982

Автор: Крук

МПК: B28B 11/14

Метки: бруса, глиняного, резки

...и Сцепление путем поднятия и опускания рычага 31. Один конец рычага 31 укреплен подвижно на оси 32, на другом установлен винт 27, взаимодействующий через рычаг 22 с пальцевым диском 18.К одному концу вала 28 присоединен кривошипно-шатунный механизм, передающий вращательное движение смычковому валу 2, к другому - фрикционная передача. Кривошипно-шатунный механизм содержит кривошипы 33 и 12, закрепленные пальцами 34 и 35 в шатуне 36. Фрикционная передача механизма переключения состоит из фрикциона 37, наружная поверхность которого обточена на двойной конус, наглухо насаженный на вал, цилиндрической: шестерни 11, свободно сидящей на валу и сопряженной с шестерней 10 приводного вала (внутренняя часть шестерни 11 расточена на конус...

Номер патента: 887265

Опубликовано: 07.12.1981

Авторы: Крук, Румянцев, Соков

МПК: B30B 15/00

Метки: гидропневматической, клапан, нагрузочный, подушки, пресса

...положении.Двигаясь к крайнему нижнему положению совместно с ползуном пресса, плунжер 17 сжимает рабочую жидкость в полости 16. Нарастание давления рабочей жидкости происходит до величины, определяемой из условия равенства сил, действующих на поршень 2 снизу и сверху. В этот момент поршень 2 начинает движение вниз и между ним и седлом 18 подушки образуется кольцевая щель, через которую рабочая жидкость дросселируется из полости 16 в полость 11, создавая усилие прижима. В связи с тем, что давление рабочей жидкости в полости 15 ниже, чем в полости 16 из-за потери давления в дроссельном отверстии 5, поршень 2 начинает движение при несколько пониженном, по сравнению с расчетным, давлением рабочей жидкости в полости 16, что равнозначно...

Номер патента: 875325

Опубликовано: 23.10.1981

Авторы: Иголкин, Коновальский, Крук, Токовенко

МПК: G04F 10/00

Метки: автоматический, времени, измеритель, интервалов, цифровой

...декады 4-7, цифровые индикаторы 8, опорный генератор 9, датчик 1 О образцовых интервалов времени, блок 11 переключения пределов, последовательно соединенные линии 12-15 задержки, выходы которых соединены со входами установок декад счетчика с помощью связей 16, при этом информационные выходы каждой из декад счетчика соединены связями 17 с информационным входом предыдущей декады счетчика, а также узел 18 автоматического сброса.Измеритель работает следующим образом.Сигналы измеряемого временного интервала времени Ф подаются на входы 19 (".Старт" ) и 20 (" Стоп" ) и с помощью блока 1 управления открывают на время й 1 временной селектор 2, обеспечивающий подачу заполняющей образцовой частоты на счетчик 3. Смомента открывания селектора 2 на...

Номер патента: 848612

Опубликовано: 23.07.1981

Авторы: Алехин, Крук, Наджимитдинов, Эфрус

МПК: E21B 47/10

Метки: дистанционного, измеренияпроизводительности, скважин

...иа пе 40 реключатель 6 входных апейфов начина" ется открытие замерной задвижки 4 и закрытие центральной задвижки 3 входного шлейфа 1 первой скважины. При .этом продукция скважины 2 полностью поступает в замерный коллектор 7 и, проходя расходомер 8, направляется потребителю, минуя рабочий коллектор 16. Обычно измерение производится после получения системой 10, сигнала от концевых выключателей 5 об окончании закрытия центральной 3 и открытия замерной 4 задвижек.Однако механические концевые выключатели задвижек подвержены Разрегу-, лировке, что может вызвать ложный сигнал ".Закрытия" или "Открытиями, когда задвижка еще полностью не зак" рыпась (открылась). 12 4В результате возможна ситуация, когда замерная 4 задвижка открылась, а...

Номер патента: 828105

Опубликовано: 07.05.1981

Авторы: Гайдучок, Кирианаки, Крук, Маркевич

МПК: G01R 23/02

Метки: цифровой, частотомер-периодомер

...сброса на одном своем выходе образует метки, расставленные во времени после опорной по закону 10"-Т где и - номер метки, То - период образцовой частоты.Опорная метка включает триггер 8, который открывает оба ключа 5 и 6. Вследствие этого импульсы с частотой следования , начинает поступать на вход делителя 4-1 управляемого делителя 4 частоты, а метки времени - на суммирующий вход счетчика 2 пределов. Поскольку дополнительный счетчик 4-2 находится в нулевом положении, с управляемого делителя 4 частоты на вход счетчика 3 результата поступают импульсы с частотой следования ,.Первым импульсом, поступившим на старший значащий разряд счетчика 3, включается триггер 7, и ближайшая после этога момента времени метка с формирователя 9 переводит...

Номер патента: 826062

Опубликовано: 30.04.1981

Авторы: Бунзульян, Горбунов, Горячий, Зудин, Крук, Наумов, Фомин, Эммиль

МПК: F02M 7/24

Метки: cocjam, ifisjsmftehtизобретение, iijj(-p, автомобильным, внутреннего, двигателям, карбюраторным, корректирования, относится, пос, сгорания, смеси, состава, устройствам, частности

...изображено предлагаемоеустройство, общий вид.Карбюраторсодержит поплавковуюкамеру 2, в которой установлен поплавок 3, Регулировка положения поплавка 3 осуществляется запорным клапаном 4, распо ложенным в подвижном седле 5, котороевздимодействует со штоком 6 термочувствительного элемента 7. Шток 6 крепится в подвижном седле 5 стопорным винтом 8. Корпус термочувствительного элемента 7 размещен в воздушном фильтре 9.При изменении температуры воздухаподвижный шток 6 перемешается, изменяя тем самым уровень топлива в поплавковой камере 2. Исходное положение подвижного штока 6 выоирается таким, чтобы при его ао максимальном перемещении вниз обеспечивался бы минимально допустимый уровень топлива в топливной камере.В качестве...

Номер патента: 797068

Опубликовано: 15.01.1981

Авторы: Евсеев, Ивлиев, Крук, Миневич, Таубин, Трофимов

МПК: H03M 13/35

Метки: адаптивное, декодирующее

...содержит демодулятор 1 параллельного типа, выходы которого соединены с соответствующими входами распределителя 2 и одновременно с соответствующими входами блока 3 .пороговых элементов, выходы которого соединены со входами декодера 4. Выход распределителя 2 через блок 5 контроля соединен со входом блока 6 установки пороговвыход которого соединен с распределителем 7. Выходы распределителя 7 соединены со вторыми входами пороговых элементов блока 3. Устройство имеет общий вход и выход 9.Работа устройства осуществляется следующим образом.В процессе работы на всех и выходах демодулятора 1 параллельного типа появляется и принимаемых символов. Распределитель 2 поочередно подключает выходы демодулятора 1 параллельного типа ко...

Номер патента: 750238

Опубликовано: 23.07.1980

Авторы: Анохин, Барабанов, Блинов, Денисов, Дмитриев, Крук, Паршин, Филиппов, Ширма

МПК: F27B 9/06

Метки: разрядом, тлеющим, химико-термической

...и находится при температуре 600 - 1000 С и вакууме до 1 10 4 мм рт. ст.При перемещении изделия 9 из камеры 1 загрузки в камеру 2 предварительного нагрева, технологический затвор 7 открывается, По окончании перегрузки затвор 7 закрывается, изделие 9 разогревается и происходит вакуумная очистка его поверхности, а в камеры 1 загрузки напускается воздух и производится загрузка следующего.По окончании вакуумной очистки изделия 9 технологический затвор 7 между камерами 2 и 3 открывается и устройство 8 для транспортирования перемещается соответствующими толкателями 10 в камеру ионнои очистки 3, при этом крышка 15 подвешивается на токоподвод 17, соединенный с минусом источника 12 питания, а контеинер 14 опускается вниз механизмом 23,...

Номер патента: 748269

Опубликовано: 15.07.1980

Авторы: Гайдучок, Кирианаки, Крук, Маркевич

МПК: G01R 23/02

Метки: измерительного, интервала, формирователь, цифрового, частотомерапериодомера

...частотомера (на схеме не показано) все триггеры и делитель частоты установлены в нулевое состояние15Сйачалом нового цикла измерения устройство управления подает на вход 9 формирователя времени счетаим-пульсы образцовой частоты (при измерении частоты) или неизвестной (при 20 измерении периода), Первый импульс входной частоты после прохождения цепи, состоящей из элементов б и 5, включает триггер 8 в единичное состояние, что означает начало строб- импульса измерительного интервала. Второй входной импульс проходит на выход по той же цепи, что и первый (опорный) импульс. Срезом второго импульса триггера 4 первой ячейки ус.танавливается в единичное состояние, вследствие чего элемент И б закрывается до конца цикла измерения. После...

Номер патента: 724981

Опубликовано: 30.03.1980

Авторы: Андрейчик, Гаркунов, Грибайло, Крук, Матюшенко

МПК: G01N 3/56

Метки: металлов, нагазации, образец, трении

...2 снабжен внутренними герметичными полостями 3 на различной высоте от поверхности трения. Каждая полость индивидуально черезкапиллярную трубку 4, отборник б с гибкои диафрагмои б, трехходовои кран 7 сообщается с манометром б, заполненным ди 5 бутилфтал атом, и заканчивается емкостью 9.Определение нагазации металла-образцапроизводится после установления термодинамического равновесия и осуществляется0 следующим образом, 11 ри трении неподвижного стального образца 2 о подвижныи ооразец 1 происходит насыщение водородомстального образца. Водород образуется врезультате вторичного окисления водород 15 содержащих продуктов тормозных накладок под воздеиствием механическои, термическои и термоокислительнои деструкции.водород в ионизированном...

Номер патента: 715642

Опубликовано: 15.02.1980

Авторы: Богатырева, Крук, Сохина

МПК: B24D 3/06

Метки: алмазно-абразивного, алмазных, инструмента, подготовки, порошков

...в инструменте и приделяя в магнитную фракцию зернас удельной водит к оольшим потерям алмазовпри магнитной восприимчивостью более ЦО 10"асма/г последующей химической обработке, что . Магнитную фракцию дробят, например на вал-подтверждается данными, приведенньвй ковой дробилке, до крупности 10050 мкМ.в табл. 1,Таблица 1 Крупностьпосле дробления, мкм Удельная магнитная восприимчивость 10 а смз/г Потери при химической обработке, % до химичес- после химическокой обработки обработки 120125 0,03100 0,03 65 700,30 30- бЗ 21 1,50 дят при напряженности магнитного поля 1,7;1,8; 2,5 и 5 кЭ. Напряженносп магнитного поля, кЭ иод магнитной фракцииот исходной мысы порош дельная магнитная оспривмчивость выеленной магнитной ракции, 10"6 смз/г ка 7...

Номер патента: 705300

Опубликовано: 25.12.1979

Авторы: Васинюк, Крук, Кузьменко

МПК: G01N 3/32

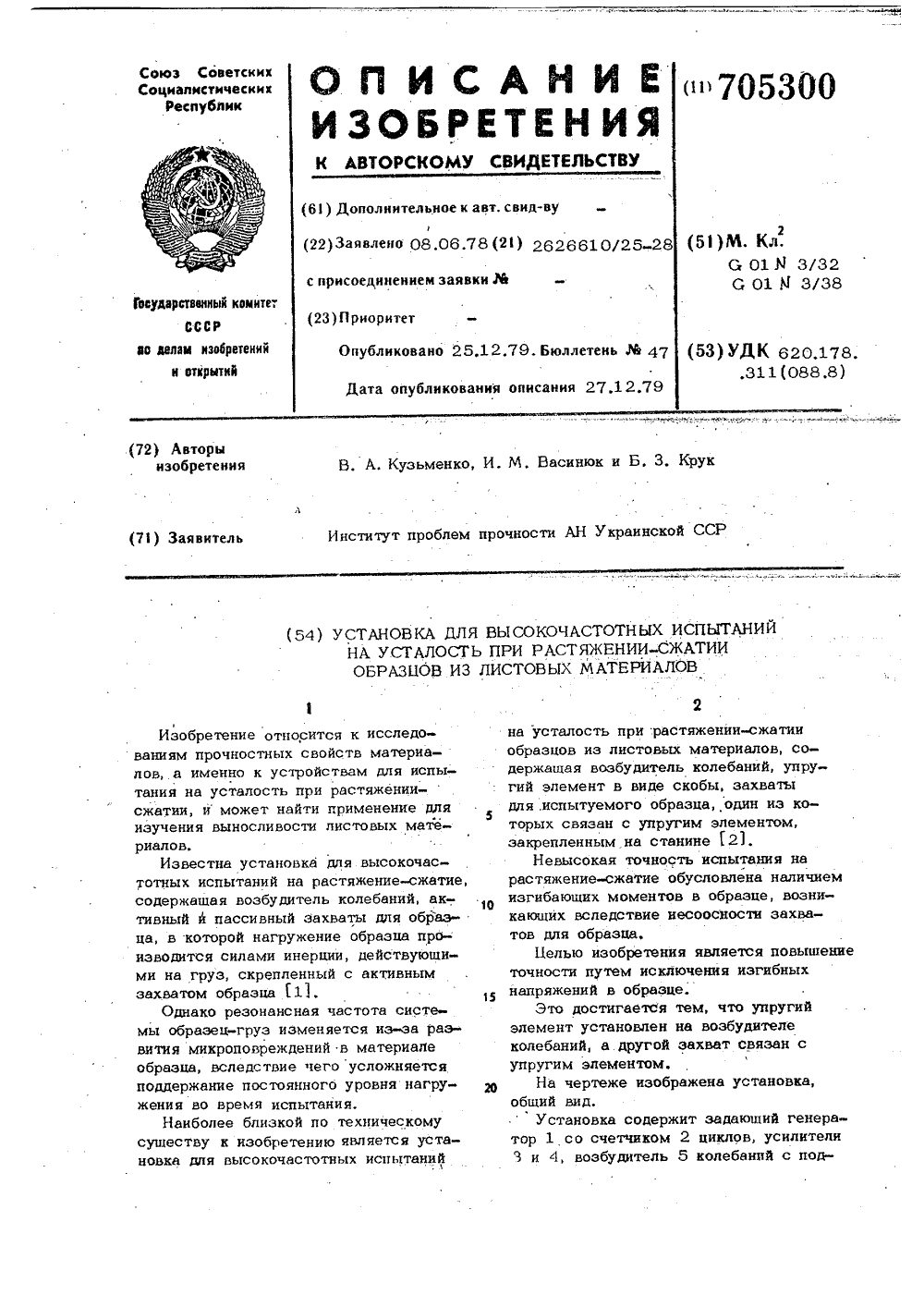

Метки: высокочастотных, испытаний, листовых, образцов, растяжении-сжатии, усталость

...образце.Это достигается тем, что упругийэлемент установлен на возбудителеколебаний, а.другой захват связан супругим элементомНа чертеже изображена установка,общий вид.Установка содержит задающий генератор 1 со счетчиком 2 циклов, усилители3 и 4, возбудитель 5 колебаний с под705300 30 1 ИИПИ Заказ 8017/4 ПП "Патент", г. Ужгород, ул. Проектная, 4 вижной системой 6; установленный навозбудителе 5 колебаний упругий элемент 7, выполненный в форме скобы, скоторым связаны захваты 8 и 9,Захваты 8 и 9 выполнены в виденакладок 10 и 11, которые с помощьюболтов 12 прижимают образец 13 кбоковой поверхности упругого элемента:7. На упругом элементе 7 установлендатчик 1 4, сигнал от которого черезусилитель 1 5 подается на, осциллограф16 и к блоку 17...

Номер патента: 678695

Опубликовано: 05.08.1979

Авторы: Евсеев, Ивлиев, Крук, Миневич, Трофимов

МПК: H03M 13/03

Метки: декодирующее

...рав" 18 ном или большем б.Если число стираний не превосходит критического значения, то через и тактов вся принятая комбинация оказывается записанной в блоке памяти 1, а в блоке памяти 4 записаны местоположения стертых символов. Далее из генератора 11 и из блока памяти 1 на элемент НЕ-И 9 посимвольно поступают первое кодовое слово и принятая комбинацияОдновременно на вход элемента И 7 поступают сим.волы иэ блока памяти 4, при этом отсутствие символа стирания разрешает прохождение сигналов через элемент И 7, а наличие символов стирания - запрещает это прохождение.Таким образом, на выход элемента КЕ"И 9 проходят все результаты сравнения, однако через элемент И 7 на вход счетчика 6 проходят только 35 результаты несовпадения нестертых...

Номер патента: 675613

Опубликовано: 25.07.1979

Авторы: Евсеев, Ивлиев, Крук, Шехунова

МПК: H03M 13/51, H04L 17/30

Метки: двоичной, декодирования, информации, порогового

...Блок 7 формирования служит для обработки сигналов, поступающих на его входы из блока 3 сумматоров, блока 6 памяти и выхода первой ячейки кольцевого регистра 2, и выдачи сигналов управления на пороговый блок 1. При подаче на вход блока 7 формирования сигнала из первой ячейки кольцевого регистра 2 сдвига в зависимости от значения этого символа выдается сигнал на запись в пороговый блок 1 значения весового коэф- ф фициента тривиальной проверки, поступающее на вход блока 7 формирования из блока 6 памяти либо со знаком плюс, либо со знаком минус. После этого последовательно анализируются результаты нетривиальных проверок и, если результат 1-ой нетривиальной проверки (1 = 1,2 3 в 1, 8 в реализуемое кодовое расстояние) равен единице, то к...

Номер патента: 664842

Опубликовано: 30.05.1979

Авторы: Крук, Крутских, Лисафьин, Ральников

МПК: B30B 1/00

Метки: многопозиционный, пресс

...проходящих в процессе штамповки через окна 15 в узле транспортировки 8. Нижние половины 16 штампов с выталкивателями 17 размещены в столе 18.Захват и перенос заготовок на очередную позицию может быть осуществлен, напри мер, при помощи электромагнитных устройств 19, размещенных в узле транспортировки 8.Работает многопозиционный пресс следующим образом.Электродвигатель 2 посредством клиноременной передачи 3 приводит в движение маховик муфты 4. Далее вращательное движение зубчатой передачей 9 передается наклонной шайбе 6 и узлу транспортиров ки 8.Вращательное движение наклонной шайбы 6, взаимодействующей со штоками 12 блока ползунов 7, преобразуется в последовательное возвратно-поступательное двикс ние ползунов, которое...

Номер патента: 663932

Опубликовано: 25.05.1979

Авторы: Крук, Крутских, Лисафьин, Ральников

МПК: F16K 11/10

Метки: клапан, сдвоенный, трехходовой

...венти. лям сервопривода 10, После устранения неис. правностей в сдвоенном трехходовом клапане фиксатор 12 должен быть отпущен.Таким образом обеспечивается невозможность повторного включения отключившейся секциисдвоенногр трехходового клапана, хотя и будет включен вентиль ее сервопривода 10, чем и обеспечиваится гарантированная блокировка сек. ций клапана. Источники информации, принятые во внима.ние прн экспертизе1. Патент Франции Иф 1417052, кл. Р 16 К,40 1969,2. Авторское свидетельство СССР Р 236929,кл. Р 16 К 18/00, 1967. 3 663 межуточную "с, полости правого клапана, а оттуда - к потребителю.При включений сдвоенного трехходового клапана воздух выпускается в атмосферу че. рез правый клапан. Синхронная устойчивая работа секций...

Номер патента: 620399

Опубликовано: 25.08.1978

Авторы: Крук, Крутских, Лисафьин

МПК: B30B 1/26

Метки: кривошипный, пресс

...полэуна выполняетцилиндрическая поверхность гильзы 9,размещенной в станине пресв 10, которая одновременно является цилиндромуравновешимтеля, имеющим отверстие дляподвода сжатого воздуха, Верхняя частьползунв 4 состоит иэ двух цилиндрическихповерхностей, одна из которых являетсяпоршнем 11, в другая штоком 12 уравновешивателя.Поршень 21 урввновешивателя и крышка 13 гильзы 9 содержат уплотнения14 -16 для герметизации полости 8 уравновешивателя 7 и опоры 17 и 18 дляобеспечения нормальной работы узла ползун - у рави овешив атель,620399 3Эти опоры могут быть выполнены ввиде подшипников скольжения, а такжешариковых или роликовых. направляющих,причем последние длительное время в прсьцессе работы не требуют никаких регулировок,Нижняя...

Номер патента: 603138

Опубликовано: 15.04.1978

Авторы: Евсеев, Крук, Кудряшов

МПК: H04L 17/30

Метки: декодирования, кода, линейного, циклического

...регистр сдвига и кол)Вый фи нтр 3 с Одновременни ползчей на вхлы этис локов ч и),Всов слвига. Процесс дскодирования начинается с вь 1- числения с, мм синдрома с полин:омами. Это Ос цсстВляется путем параллельО счиьвзня информации, поразрялного сложения ес по модулю два с двоичными числами и записи полученных сумм. Затем с помощью селектора 5 определяется на выходе какого из пороговых блоков, 4, 8 или 12 ест. сигнал. Если на выходе какого-то из пороговых блоков 4, 8 или 12 есть сигнал, это озназст, чго в блоке, подключенном к вхолу этого порогового блока 4, 8 или 12, записаны компоненты Вектра ошибки на первых двадцати трех позиниях прнятого слова. При отсутствии сигнала нз выходе селектора 5 сначала восстанавливается информация путем...

Номер патента: 590150

Опубликовано: 30.01.1978

Авторы: Крук, Румянцев, Соков

МПК: B30B 15/00

Метки: гидропневматическая, подушка

...клапан 30.Подушка работает следующим образом.В исходном положении часть полости В, теплообменник 10, полости А, Б и Д заполнены рабочей жидкостью через открытый вентиль 18, Часть полости В заполнена сжатым воздухом желаемого давления через вентиль 13. Полость Г заполнена сжатым воздухом желаемого давления через вентиль 20. Плунжер 2 и поршень 5 находятся в крайних верхних положениях, седло 9 закрыто клапаном 8, вентиль 18 закрыт, вентили 13 и 20 открыты.При движении вниз ползун пресса (на чертеже не показан) воздействует на плунжер 2 через штыри штампа (на чертеже не показаны), Двигаясь к крайнему нижнему положению совместно с ползуном пресса, плунжер 2 сжимает рабочую жидкость в плунжерной полости А. Нарастание давления жидкости...

Номер патента: 585085

Опубликовано: 25.12.1977

Авторы: Изюмцева, Крук, Румянцев, Соков, Филькин

МПК: B30B 15/00

Метки: гидропневматическая, подушка

...задвижка 10, вентили 12, 19 и 21 закрыты, часть полости В, полости А и Д заполнены рабочей жид 5 костью, которая в полостях А и В находится под давлением сжатого воздуха, а в полости Д - под давЛением свободно лежащей на ней плиты 8, часть полости В и полость Г заполнены сжатым воздухом, Плунжер 2 свлитой 8 и штырями 25 находится в крайнем верхнем положении, соответствующем наибольшему ходу плунжера 2 (буртик Ь плунжера 2 контактирует с фланцем 18), седло 4 закрыто насадком 5, При этом15 фланец 18 контактирует с выполненным на средней части плунжера буртиком Б.Регулирование хода плунжера 2 осуществляется следующим образом: при уменьшении хода задвижка 10 и вентиль 12 открыО ваются, ползун пресса 26 на режиме "наладка...

Номер патента: 573375

Опубликовано: 25.09.1977

Авторы: Бачурин, Гончаров, Крук, Соков, Филькин

МПК: B30B 15/00

Метки: пресса, стол

...при этом минимальных простоев какодного пресса, так и линии. 20С целью обеспечения возможности испытания различных узлов пресса, работающихпод давлением текучей среды, установленнаяна столе пресса выдвижная рама согласноизобретению снабжена двумя раздвижными Стол 4 имеет рельсы 9, на котороликах 10 установлена выдвижная(фиг, 2) с двумя подвижными попер12, 13, На раме 11 установлен пр 1ремешения поперечин 12, 13, состодвигателя 14, редуктора 15, зубчатдачи 16 и ходовых винтов 17, 18,действующих с ходовыми гайками,ренными в поперечинах 12, 13,На раме 11 установлен также премешения, включающий электродви редуктор 20.Внутри стола имеется масляный резервуар 21,Механический пресс работает следующим образом.0Посредством привода...

Номер патента: 565419

Опубликовано: 15.07.1977

Авторы: Бородин, Галактионов, Костромеев, Крук, Сапожков, Халанов

МПК: H05K 3/06

Метки: печатных, плат, травления

...8 травления в камере травления установлены на скобах 9 герметичные контейнеры 10 с размещенными в них источниками ультразвуковых колебаний, выполненными в виде пьезокерамических преобразователей 11, отделенных от травильного раствора 7 мембраной 12.Для концентрации ультразвуковых волн в рабочей зоне 8 травления и защиты стенок камеры 1 от воздействия активизированного ультразвуком травильного раствора, на контейнерах 10 установлены через звукоизолирующие фторопластовые прокладки 13 отражатели 14.Мембрана 12 и отражатели 14 выполнены из химически стойких материалов, Конвейер 4 механизма транспортировки проходит через камеры 1, 2 и 3, при этом нижняя ветвь 15 конвейера установлена выше уровня раствора 7 и ни один элемент конвейера не...

Номер патента: 560765

Опубликовано: 05.06.1977

Авторы: Аксютко, Крук, Филькин

МПК: B30B 15/32

Метки: выталкиватель, гидромеханический, многопозиционного, пресса

...12 фиксируют зубчагые,коническиеколеса 8 от перемещения в осевом направлении. Нижние штоки 4 гидравлических цилиндров с помощью серьги, 13 соединень; смногоплечим рычагом 14, жестко установленным на оси 15, которая жестко закреп,пена на опора:; 16 в станине пресса,Для совершения рабочего хода жидкость от системы высокого давления (начертежах не показана) подается в полости под поршнями 2, а полости над поршнями при этом 15 соединяются со сливом. Под давлением жидкости поршни,2 со штоками 3 и 4 перемешаются вверх одновременно, поскольку все нижние штоки 4 связаны с одним и тем же рычагом 14, Также одновременно перемеша-,29 ются и толкатели 6, осуществляющие выталкивание деталей из штампов, Усилие выталкивания на одной (или нескольких)...

Номер патента: 555027

Опубликовано: 25.04.1977

Авторы: Крук, Румянцев, Соков

МПК: B30B 15/00

Метки: гидропневматическая, подушка

...состоящий из цилиндрапоршня, седла и демпфирующего устройстваГ 21 Йанная конструкция являетсяк изобретению по техничи достигаемому результату,Однако известные гидропневматические подушки имеют существенные конструктивные отличия между собой, что, в свою очередь не позволяет провести их максимальную унификацию, а переделать неуправляемую подушку в управляемую, или наоборот,слож(53) УДК 621 979064Усилие прижима при перемещении плунжера 2 подушки (ползуна пресса) внизсоздается давлением рабочей жидкости вплунжерной полости Б за счет дросселирования через клапанную щель, образованнуюседлом 4 и насадкой 7, необходимая площадь которой автоматически поддерживаетсяопределенным давлением воздуха, подаваемого постоянно в поршневую полость...
