Угловое соединение стеновых деревянных панелей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1216302
Автор: Крук
Текст

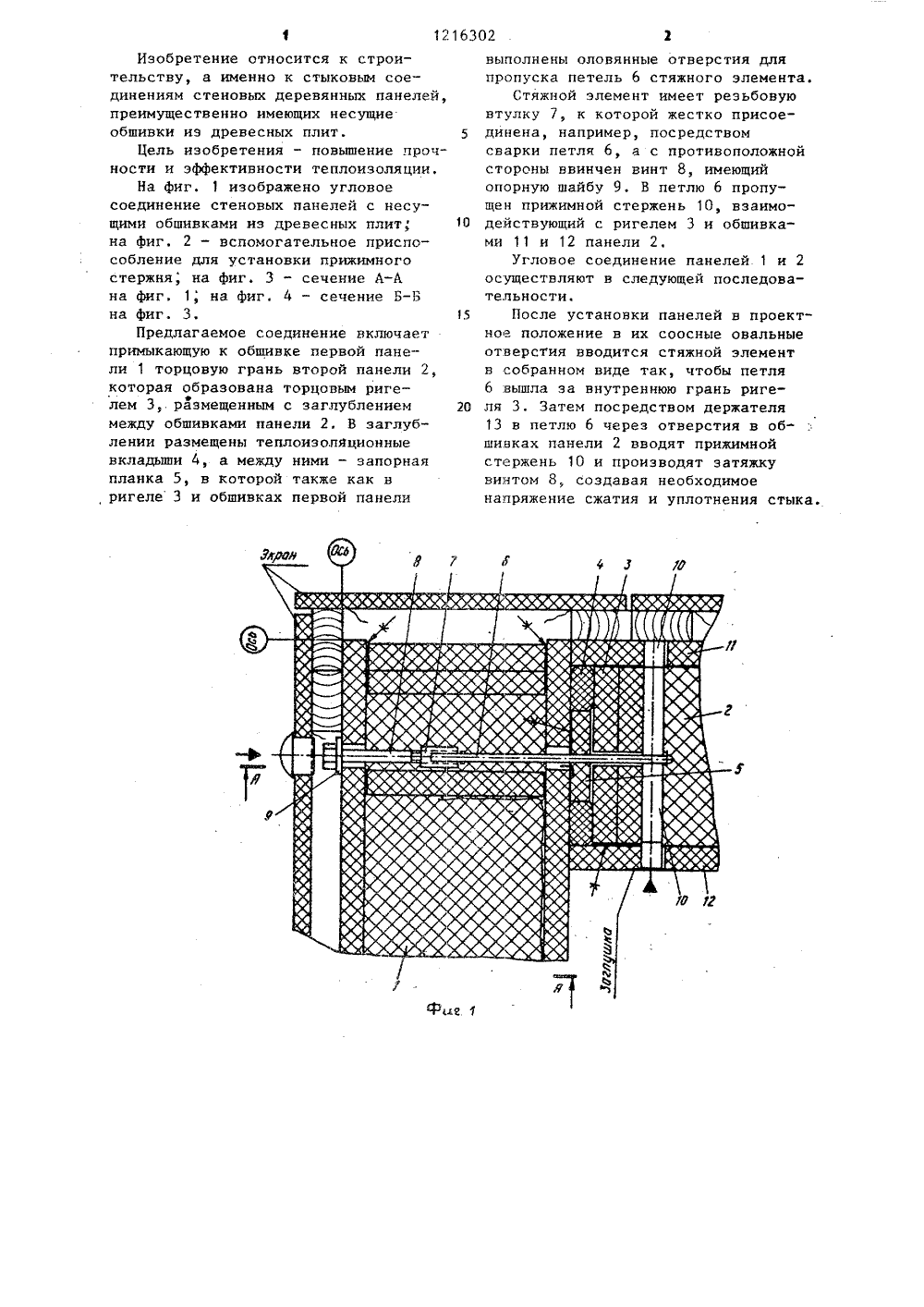

(19) (11) И 4 Е 04 В 1/38, 1/6 ЙЛХ(ЩЩБ Я ПИСАНИЕ ИЗОБРЕТЕН ТО ЕТЕЛЬСТ МУ оф ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(71) Ливанский экспериментальныйдомостроительный комбинат Объединения "Латколхозстрой(56) Туполев М.С. Конструкции гражданских зданий. М.: Стройиздат,1968, с. 225, рис. Й 11.9.Кацзе(ешепй-ГаЬгд 1 8511.1 Альбом.Черт. У 10-10849, узел А. Шведскаяфирма "КаЬгз", 1975,(54) (57) УГЛОВОЕ СОЕДИНЕНИЕ СТЕНОВЫХДЕРЕВЯННЫХ ПАНЕЛЕЙ, включающее примыкающую к обшивке первой панелиторцовую грань второй, которая об-разована торцовым ригелем, раэмещеным с заглублением между обшивками анели, теплоизоляционные вкладьппи заглублении, отверстия в обшивках ервой панели и торцовом ригеле для размещения стяжных элементов,т л и ч а ю щ е е с я тем, чтс целью повышения прочности и зффективности теплоизоляции, оноснабжено установленной враспор между теплоизоляционными вкладьппамизапорной планкой, имеющей отверстиядля пропуска стяжных элементов,каждый из которых выполнен в видерезьбовой втулки с винтом на одномконце и петлей на противоположноми снабжен пропущенным через петлюприжимным стержнем, взаимодействующим с ригелем и обшивками панели,для чего с последних выполнены соосные отверстия.Изобретение относится к строительству, а именно к стыковым соединениям стеновых деревянных панелей, преимущественно имеющих несущие обшивки иэ древесных плит.Цель изобретения - повышение прочности и эффективности теплоизоляции.На фиг. 1 изображено угловое соединение стеновых панелей с несущими обшивками из древесных плит, на фиг. 2 - вспомогательное приспособление для установки прижимного стержня, на фиг. 3 - сечение А-А на фиг, 1; на фиг. 4 - сечение Б-Б на фиг. 3.Предлагаемое соединение включает примыкающую к обшивке первой панели 1 торцовую грань второй панели 2, которая образована торцовым ригелем 3, размещенным с загпублением между обшивками панели 2, В заглублении размещены теплоизопяционные вкладыши 4, а между ними - запорная планка 5, в которой также как в ригеле 3 и обшивках первой панели выполнены оловянные отверстия дляпропуска петель 6 стяжного элемента.Стяжной элемент имеет резьбовуювтулку 7, к которой жестко присоединена, например, посредствомсварки петля 6, а с противоположнойстороны ввинчен винт 8, имеющийопорную шайбу 9. В петлю 6 пропущен прижимной стержень 10, взаимо О действующий с ригелем 3 и обшивками 11 и 12 панели 2Угловое соединение панелей 1 и 2осуществляют в следующей последовательности,15 После установки панелей в проектное положение в их соосные овальныеотверстия вводится стяжной элементв собранном виде так, чтобы петля6 вышла за внутреннюю грань риге О ля 3. Затем посредством держателя13 в петлю 6 через отверстия в обшивках панели 2 вводят прижимнойстержень 10 и производят затяжкувинтом 8, создавая необходимоенапряжение сжатия и уплотнения стыка.б., д. 4/5 иал ППП "Патент", г. Ужгород, ул. Проект 1 1) ВНИИПИ по де 113035, раж 729осударственного комитеам изобретений и открытМосква, Ж, Раушская
СмотретьЗаявка
3710303, 04.01.1984
ЛИВАНСКИЙ ЭКСПЕРИМЕНТАЛЬНЫЙ ДОМОСТРОИТЕЛЬНЫЙ КОМБИНАТ ОБЪЕДИНЕНИЯ "ЛАТКОЛХОЗСТРОЙ"
КРУК АЛЕКСАНДР ЕВСТАФЬЕВИЧ
МПК / Метки
Метки: деревянных, панелей, соединение, стеновых, угловое
Опубликовано: 07.03.1986
Код ссылки
<a href="https://patents.su/3-1216302-uglovoe-soedinenie-stenovykh-derevyannykh-panelejj.html" target="_blank" rel="follow" title="База патентов СССР">Угловое соединение стеновых деревянных панелей</a>
