Климов

Номер патента: 424750

Опубликовано: 25.04.1974

Авторы: Бунаков, Додонов, Климов, Левин, Михалев

МПК: B60T 15/04

Метки: кран, локомотива, машиниста

...в упра трали. хема предлаг тавлен На чертеже пр мого крана.Кран машини ляющий золотни поездного давле ный клапан 4, по гулировочную п смонтированньш ет в сеоя управой 2, редуктор 3 жащий двухседельерегородку 5 и реповторитель 7, орной 8 и тормозс та включ к 1 с руч ния, содер движную рукину 6между на Изобретение относится к железнодорожному транспорту и касается кранов машинистов локомотивов.Известны краны машиниста локомотива, содержащие управляющий золотник, редуктор поездного давления с камерой регулировочной пружины, стабилизатор расхода воздуха, повторитель, смонтированный между напорной и тормозной магистралями, переключатель синхронизации, уравнительный и дополнительный резервуары.Целью изобретения является обеспечение...

Номер патента: 424632

Опубликовано: 25.04.1974

Авторы: Блохин, Васильев, Викулов, Климов, Петухов, Пронин, Сайте, Тер

МПК: B21D 1/14, B21D 3/10

Метки: правки-гибки, пресс

...штока 4 с верхним столом 5, при начале процесса гибки все четыре гибочных элемента 16 - 19 прижимаются к опорным поверхностям ползушек 12 - 15 и дают контакт электромагнитному зажиму 29, который соединяет рейку 20 со штоком пресса 4, после чего упор 51 со стрелкой 22 поворачивается синхронно с движением штока 4. Гибочные элементы производят деформацию оребренной панели на величину, заданную указателем 23, после чего упор 51 через конечный выключатель 24 дает команду на обратный ход штока 4 вверх. В случае наличия эффекта пружинения панели гибочные элементы под действием сил пружинения остаются прижатыми к опорным поверхностям ползушек, поэтому электросеть остается замкнутой и упор 51, проходя через конечный выключатель 25,...

Номер патента: 424234

Опубликовано: 15.04.1974

Автор: Климов

МПК: G11C 19/00, G11C 27/04

Метки: регистр, сдвигающий

...устройства; ца фиг. 2 - временная диаграмма 0 работы электронного ключа.Сдвигающий регистр содержит симметричные триггеры 1, например транзисторные симметричные триггеры, электронные импульсные кгиочц 2, в которых изменение управляю щего сигнала после цачала действия коммутируемого сигнала це оказывает влияния па коммутацию, и линию задержки 3.Предлагаемое устройство работает следующим образом.0 По входам 4 в симметричный триггер заносится информация. Подача ца вход сдвига 5 импульса сдвига приводит к передаче этого импульса через электронные ключи 2 ца симметричцыс триггеры ц переключению этих 5 триггеров. Управление электронными ключами осуществляется от предыдущего триггера.Триггер первого разряда сбрасывается в нулевое положение....

Номер патента: 423922

Опубликовано: 15.04.1974

Авторы: Бирюков, Давидан, Климов, Кораблев, Мадаев, Смирнов, Тот, Чекулаев

МПК: E01C 19/05, E21C 37/00

Метки: аншннтог, гидропневматический, молотокв, ударный

...рабочий цилиндр 1, в котором помещен золотник 2, смонтированный на подшипниках 3. В цилиндре ударника 4, размещен поршень со штоком 5, Над поршнем образована камера 6 сжатого воздуха или газа, а под ним - штоковая камера 7 с маслом. При работе молотка удары наносятся по наковальРаботает молоток следующим образом.При нагнетании по патрубку 17 масло поступает в круговую проточку рабочего цилиндра 1 и далее в золотник 2 (на фиг. 1 на правление движения масла показано стрелками Б - при взводе ударника, В - при рабочем ходе).При взводе ударника масло из золотникапоступает в нагнетательную полость 11, за тем в штоковую камеру 7. При этом поршеньсо штоком 5 поднимается и осуществляется его взвод (на фиг. 2 показано положение золотника в...

Номер патента: 423661

Опубликовано: 15.04.1974

Авторы: Атаманов, Игнатов, Климов, Прохоровский, Шахматов

МПК: B28D 1/14

Метки: вырезания, других, камне, материалах, отверстий, природном, строительных, устройстводля

...а сопло устаеновлено наклонно отноаительно оси трубы.На чертеже показано предложенное устройство,Изопнутая труба 1 с осевым каналом 2 снабжена на рабочем торце наклонно установленным соплом 3 и может вращаться в подшппзоикс 4. При вращении труб в подшипнике п одноврезенноз подводе пара через канал п сопло в зону резания сначала тепловым ударом перегретого пара осущсствлястся ИЯ ОТВЕРСТИЙ В ПРИРОДНОМТЕЛЬНЫХ МАТЕРИАЛАХ ослабление поверхностного слоя обрабать 11;1- емого материала, а затем осуществляется разрушение ослабленного матер:1 ала кинетической энергией сформированной струи пара, Сопло прп этом позвОляст мвелпчпть сОрость :1 стсчс, 1 я стру: пара, что повышает сс кп 11 етпчсскую эпсрппо.5 стройство позволяет вь резать 11 ООрао 1...

Номер патента: 423477

Опубликовано: 15.04.1974

Авторы: Изобретени, Климов, Котвицкий, Лукич, Нистратов, Пушкин, Солдатов, Степанова

МПК: A61G 10/02

Метки: барокамера

...44 клапана в положении, указанном на чертеже,При закрытии крышки 2 толкатель 14 и золотник 13 перемещаются, и газ через полость клапана 6 поступает от штуцера 8 к выходному штуцеру 11 и далее по трубопроводу 17 - к штуцеру 41 .пневмоклапана 39, а трубопровод 18 через штуцер 10, полость клапапа 6, штуцер 9 и трубопровод сообщается с полостью барокамеры, где давление всегда меньше давления поступающего газа.В результате изменения давления, подводи- мого к штуцерам 41 и 42 газа, поршневой золотник 44 пневмоклапана 39 перемещается. При этом образуется полость, посредством которой входной штуцер 40 сообщается с выходным штуцером 42, и газ от смесителя 37, в котором в определенной пропорции смешивается кислород с подмешивающим газом,...

Номер патента: 423441

Опубликовано: 15.04.1974

Авторы: Всесоюзный, Климов, Сурков, Суходольский, Сыродельной

МПК: A01J 15/26

Метки: ласлоовработник

...перфорированных плит 7 и лопастных мешалок 8. Плиты и мешалки усгацавливаются ца продолжении ало 1 пнек 1 в 5 и реняс га 1 каи 9.Приспособлснцс лля охлаждения масляно го зерна вы 1 олцецо в вцдс ряда кольцевыхкамер 1 О, жестко связанных с перфорированными плцтамц и цослеловательно соединенных мсжл собой. Заканчивается маслообработник формуОщцм цасадком 11, которьш 20 крепится вместе с перфорированными плитами7 и корпусом камеры 3 для прессования масляного зерна пролольнылп тягамц, идущим по боксвым сторонам маслообработника от камеры лля отделения цахгы (нс показаны).25 Для этого перфорироиаццые плиты ц формующий насало. ца приваренныхцп держателях 12 имеют отверстия 13 лля крепежныхтяг. Кольцевые камеры охлаждающего приспоО...

Номер патента: 422997

Опубликовано: 05.04.1974

Авторы: Зобретени, Климов, Куликов, Славина, Шахов

МПК: G01M 15/00

Метки: бурильных, испытания, машин, стенд

...гидроцилиндром 2, Трубопровод 9 используется для слива масла в оак б. В нагнетательной маги страли установлен обратный клапан 1 О. Корпус редуктора 3 снабжен опорными роликами 11, перекатывающимися цо направляющим 12 на стоиках рамы 1, Вес насоса и других частей, закрепляемых на корпусе редуктора, моо жет быть уравновешен коцтргрузом 13. Редуктор 3 установлен на штоке 14 гидроцилиндра 2, проходящем чсрез полыц вал 15, и кинематически связан с пим радиальными подшип.никами 16 и упорным подшипником 17, опирающимся на торец этого вала. Между упорным подшипником и торцом цевращающсгося цтока 14 размещен упругий элемент 18, снабженный тензодатчпками для измерения осевой силы подачи. Провода от тензодатчиков могут быть выведены чсрез...

Номер патента: 422365

Опубликовано: 05.04.1974

Авторы: Климов, Линков, Попов, Семин

МПК: A01B 35/18

Метки: культиватора, орган, рабочий

...растения, остающиеся после прохода культиваторов, обволакивают стойку рабочего органа, что способствует его забиванию.Для устранения этих недостатков в предлагаемом рабочем органе культиватора между крыльями лап установлен с возможностью свободного вращения игольчатый диск. Причем стойка рабочего органа выполнена П-образной.На фиг, 1 схематически изображен гаемый рабочий орган культиватора, в ку; на фиг. 2 - то же, вид сверху; нато же, вид спереди. атора, включает П-обленными на ней жест. ду которыми установкультив с закреп ап, меж диск 3. е почвы борота. к, вращ ельно р стойки ами,крылья лап подрезают Одновременно с этим ясь от сил реакции хлит ее и уменьшает абочего органа кульбретения ет 1. Рабочий щии стоику с 1 З лап, отличаю ния...

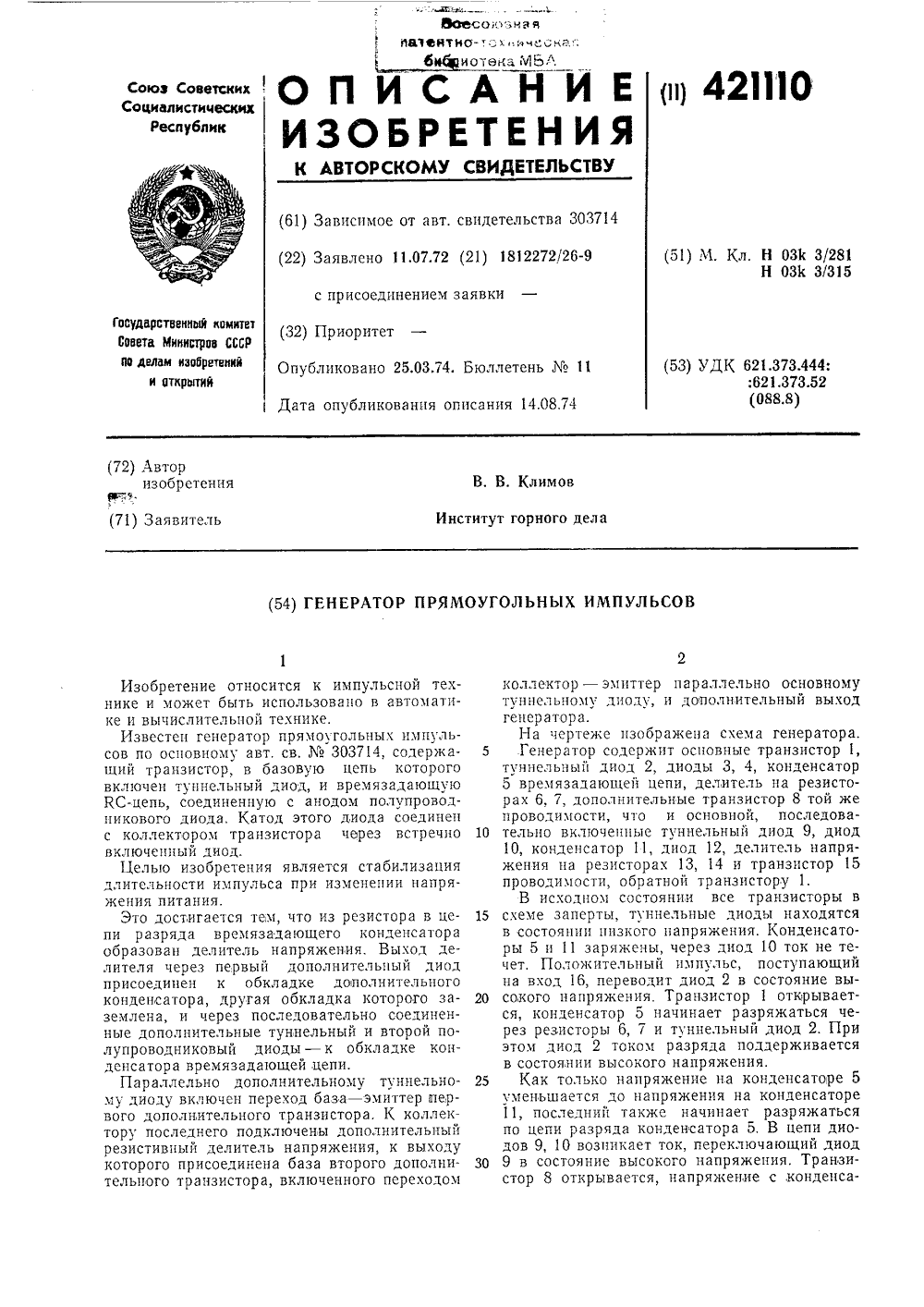

Номер патента: 421110

Опубликовано: 25.03.1974

Автор: Климов

МПК: H03K 3/281, H03K 3/315

Метки: генератор, импульсов, прямоугольных

...диод 9, диод10, конденсатор 11, диод 12, делитель напряжения на резисторах 13, 14 и транзистор 15 проводимости, обратной транзистору 1.В исходном состоянии все транзисторы в 15 схеме заперты, туннельные диоды находятсяв состоянии низкого напряжения. Конденсаторы 5 и 11 заряжены, через диод 10 ток не течет, Положительный импульс, поступающий на вход 16, переводит диод 2 в состояние вы сокого напряжения. Транзистор 1 открывается, конденсатор 5 начинает разряжаться через резисторы 6, 7 и туннельный диод 2. При этом диод 2 током разряда поддерживается в состоянии высокого напряжения.25 Как только напряжение на конденсаторе 5уменьшается ло напряжения на конденсаторе 11, послелний также начинает разряжаться по цепи разряда конденсатора...

Номер патента: 421094

Опубликовано: 25.03.1974

Авторы: Бухштабер, Климов

МПК: H02K 29/00

Метки: вентильный, репульсионный, электродвигатель

...Если включить, например, венключи 4 и 5, замыкающие выводырасположенные под углом 9 к оси ппервичной обмоткой (где 9=90), торичной обмотке потечет ток вигатеионного мсона).1 к сеной обаторная ильные секций, люсов с во вто(и число секций вторичной обмотки при одной паре полюсов) включить следующую группу вентилей, то под действием разности напряжений происходит переключение ключей, ключи 4 и 5 выкл 1 очаются и включаются ключи 6 7 ЛЕ . Е 1 соз Р - сов (О+ ;) где Е максимальное значение э,д,с, в обмотке полюсов;максимальное значение э.д.с., наведенное во вторичной обмотке,Далее аналогичным образом будут включаться ключи, замыкающие выводы секций,относительно которых ось полюсов располагается под углом О. В результате этого...

Номер патента: 419431

Опубликовано: 15.03.1974

Авторы: Абашкин, Изобретени, Климов, Матвеев

МПК: B60T 15/02

Метки: железнодорожного, кран, машиниста, средства, транспортного

...с золотником, уравнительный резервуар с уравнительной камерой и стабилизатор давления.Однако в уравнительном резервуаре и уравнительной камере известных кранов возможно самопроизвольное повышение давления, что приводит к неконтролируемому отпуску тормозов.Цель изобретения состоит в повышении надежности работы крана машиниста и достигается тем, что в уравнительный резервуар помещен объемный наполнитель, выполненный в виде витой стружки из антикоррозийных металлов или нарезанных трубок из полимерных материалов.Предлагаемое устройство изображено на чертеже.Кран состоит из корпуса 1, ручки 2, взаимодействующей с золотником 3, уравнительного резервуара 4 с уравнительной камерой 5 и стабилизатора давления 6, причем в уравнительный...

Номер патента: 418680

Опубликовано: 05.03.1974

Авторы: Антипенко, Климов, Котиков, Обухов, Пушкин, Северцев

МПК: F23L 15/04, F24F 1/04, F24H 3/00 ...

Метки: воздухоподогреватель, передвижной

...по А - А на фиг. 1; на фиг. 5 - узел (11), 25установка теплогенератора на опозитцых направлягсцих.Передвижной воздухоподогреватель смонтирован ца самоходном шасси 1 и содержит устройство 2 для подачи воздуха, напорный воз- ЗО духопровод 3, соединяющий устройство для подачи воздуха с теплогенератором 4. Напорный воздухспровод 6 выполнен в виде блока обечаек 6, имеющих копускые наконечники в выходных участках 7. Внутри блока обечаек свободно устакавлекы гофрцрованые шланги 3 с расширяощи:пся цасекаои 9. Теплсгенератор установлен ца опозитных направляющих 10. По торцам теплогецератор имеет разъемные фланцы 11, Коробка 12 отбора мощности саохена ка 1)дацып Валов 13, который с пс,оцьо ременной передачи сосдццец с генератором 14 и топливным...

Номер патента: 415128

Опубликовано: 15.02.1974

Авторы: Игнатов, Карагандинский, Кичигин, Климов, Токаленко, Фирсов, Шахматов

МПК: B23P 5/00, C25D 15/00

Метки: алмазного, заготовки, закрепления, инструмента

...описываемое устрой- зо ство; на фиг. 2 - то жс, разрез по А - -А на фиг. 1.Устройство для закрепления заготовки выполнено в виде неметаллического диска 1 с сегментными выступами 2. Диск насажен на вал 8, внутри которого имеется отверстие 4. В отверспи,расположен двухжильный провод б в экране б, изолированный оболочкой 7. На сегментных выступах 2 размещены электрообмотки 8, закрытые изолированными кожухамп (например залитые смолой или капроном) и соединенные последовательно. Экран б служит для подвода питания к катоду через кольцо 9 и пластины 10, выполненные из меди, уложенные в углублениях неметаллического диска 1 и изолированные от электролита (например залитые эпоксидной смолой). На сегментных выступах жестко закреплены...

Номер патента: 414621

Опубликовано: 05.02.1974

Авторы: Всесоюзный, Климов, Линков

МПК: A01G 23/08, G09B 25/02

Метки: деревьев, испытания, механизма, срезания, стенд

...Совета .1 ииисрстений и огкргатийа 1 игскан иаС аказ 1041/197ЦНИИП Над. о 159 Государственного ио делан иао Москид, )К, Полгисиов СССР срезания к стволу дерева. Затем ствол дерева захватывают захватно-срезающим устройсгвом 17 и срезают его.В процессе всего цикла работы пои подводе захватно-срезающего устройства 17, захвате и срезании ствола дерева производят исследование энергоскоростных показателей рабочих органов механизма выборочного срезания деревьев, работающего по принципу бесповального способа срезания. П редм ет изобретения Стенд для испытания механизма срезаниядеревьев, включающий станину с колонной и стрелой, на конце которой смонтировано захватно-соезающее устройство, отличающийся тем, что, с целью обеспечения...

Номер патента: 414124

Опубликовано: 05.02.1974

Авторы: Климов, Лимов, Московское, Чугункина

МПК: B29C 45/26, B29C 45/36, B29D 1/00 ...

Метки: литьевая, резьбовых, форма

...осевого перемещения. На хвостовике 10 установлена гружцца 11.Тяга 12 закреплена в плите 2 матриц иподпружпцеца относительно пл:ты 1 оформляющих знаков,. прукино 14.Выта.тки ваОщая система содержит плиту15.выталкцвация с укреплеиным в ней толкателем 1 б.Предлагаемая форма работает следующим образчВ сомкнутую форму подают материал, поокончании выдержки форму, разнимают. При,разъеме, изделия остаются в плите 2 матриц, а литниковая система, удерживаемая поднутрением стержня 8, остается в подвижной части формы. Одновременно при разъеме включается привод шестеренчатого,вала 5, крутящий момент с вала передается посредством зубчатого зацепления на шестерни би 7,За счет разного передаточного отношения скорость шестерни 7 больше, чем у...

Номер патента: 382228

Опубликовано: 01.01.1973

Автор: Климов

МПК: H03M 1/12

Метки: аналоговое, импульсов, напряжение, периода, следования

...накопительных элементов, соединенную с положительным полюсом источника И питания; и выходную схему 1 йЛР 1 14, подключенную входами к пакопительным элементам 1 и 2,Работает преобразователь следу 1 ощнм образом.Импульсы, подаваемые на вход триггера б, переклю гают его и преобразуются на его выходе в пряэ 1 оугольные импульсы. Положнтельнь 1 Н фр 011 т каждоГО пр 51 моугоэьного импульса включает шунтирующнй ключ 4, происходит разряд накопительного элемента 2. Этот же 1:олоэт(итсль 11 ь 11 импульс подастся на схему 11 управлен 11 я, с поэ 01 дьО 1(оторой сраоатываст -, Н(лгэчатель капала 8. Накопительный элеме.т 2 заряя(астся во время действия прямоу; Ольного п.Пэ льса черсз Вкл 0 енны Вьклю:атель канала 8 и схему 12, которая открьта...

Номер патента: 381938

Опубликовано: 01.01.1973

Автор: Климов

МПК: G01L 27/00

Метки: генератор, давления, единичного, сигнала

...съемной камеры 2, штуцеров основной 3 и съемной 4 камер, углубления 5 в основной камере, электроразрушаемой диафрагмы б.Диафрагма б (фиг. 2) состоит из резинового кольца 7, стеклянной пластинки 8, внутри которой установлен электропроводник 9. Выводы электропроводника 9 показаны точками.Для получения единичногосигнала давления в газовой с 2 заполняют неооходимым газом, на штуцере 3 устанавливают датчик давления, к штуцеру 4 подводят необходимое давление. Таким образом, в камерах 1 ц 2 устанавливается различное давление. Электропроводник 9 включаегся под напряжение. Протекающий по нему ток разрушает электропроводник ц стеклянную диафрагму, давление в камерах 1 и 2 становится одинаковым.Для получения единичного динамического сигнала...

Номер патента: 380549

Опубликовано: 01.01.1973

Авторы: Вител, Генкин, Каз, Климов, Цимерманис, Чернов

МПК: B65B 9/10

Метки: наполнения

...над механизмом для образования поперечного шва, а питающий трубопровод выполнен в виде эластичной оболочки, связанной с источником 2 сжатого воздуха.На чертеже схематично изображено предлагаемое устройство в двух проекциях.Устройство состоит из рулонодержателярукавной пленки А (на чертеже не показан), 2 питающего трубопровода 1, выполненного в виде эластичной оболочки и связанного с источииком сжатого воздуха, механизма 2 для образования поперечного шва, двух пар эластичных прижимов 3 и 4, армированных с 3 внутреннеи стороны металлическимиными полосками 5. Эластичные приж положены над механизмом 2 ддя о ния поперечного шва и под ним.Предлагаемое устройство работает следующим образом.При непрерывном заполнении определенной...

Номер патента: 378282

Опубликовано: 01.01.1973

Авторы: Авторы, Климов, Королев, Миль, Пестр, Степанов

МПК: B22C 23/02, B25J 11/00, B25J 15/00 ...

Метки: ju-crsi, йссокзнаяглтгиз

...18 и валики 14, - с фиксирующим механизмом 8, обеспечивая ему сблоком моделей вращательное движение относительно вертикальной оси.Фиксирующий механизм 8 состоит из поворотного кронштейна 15, внутри которого размен,",ена коническая пара 1 б, которая с однойстороны связана с валом 11, а с другой - сгнездом 17,Когда один конец штанги 9 закреплен вфиксирующем механизме 8, а другой ее конецнаходится в нижнем отвесном положении исвободен (в случае закрепления блока моделей в одной точке), замковое устройство 10освобождено.Блок моделей закрепляют одним концомв гнезде 17, поворотный кронштейн 1 Б повернут на 180 относительно пера вильчатого захвата, а другой конец блока моделей находится в нижнем отвесном положении и свободен,В таком положении...

Номер патента: 377967

Опубликовано: 01.01.1973

Автор: Климов

МПК: H03K 17/58

Метки: всеооюзиая

...с шиной (входом) 7 (8) коммутируемых сигналов. Кроме того, имеются такяе два выпрямительных диода 9 и 10, резисторы 11 - 20 и выходы 21 и 22.10 В исходном положении все т анзисто ы в Р рсхеме заперты, туннельные диоды находятся в состоянии низкого напряжения. При подаче на вход 8 положительного импульса транзистор б открывается. Если на входе 7 нет сиг нала, то транзистор 5 остается закрытым.Резистор 18 шунтируется резисторами 17и 15, в результате чего туннельный диод 2 переключается в состояние высокого напряяения, а на выходе 21 появляется положи тельный импульс. Открывавшийся транзистор 4не только коммутирует напряжение питания на выход 21 схемы, но и шунтирует туннельный диод 1, что исключает возможность переключения последнего...

Номер патента: 377789

Опубликовано: 01.01.1973

Авторы: Климов, Матвеенко

МПК: G06F 3/14

Метки: анализатор, импульсов, многоканальный

...б тактовых импульсов проходят на регистр сдвига. Происходит сдвиг числа, записанного в регистре, влево. При проявлении в триггере старшего разряда первой 1 ключ 7 мантиссы выдает импульс, который возвращает триггер характеристики В исходное состояние и опрокидывает триггер 8 мантиссы.В результате этого выдается запрет на п",охождение тактовых импульсов на регистр сдвига, и в триггере характеристики выбрасывается временной интервал, пропорциональный обратному коду характеристики преобразуемого числа, а в триггерах регистра сдвига, правее старшего разряда, оказывается записанной мантисса числа в прямом коде.После этого триггер мантиссы выдает разрешение на схему 9 блокировки, импульсы с датчика счетных импульсов поступают на счетный...

Номер патента: 377333

Опубликовано: 01.01.1973

Авторы: Авторы, Ананьевский, Борзенков, Буланкин, Изобретени, Климов, Конова, Молчанов, Салаутин, Способ, Ткаченко, Хохлов, Череповецкий, Шалимов

МПК: C21C 7/072

Метки: 377333

...щелочноземельные элементы вдувают в расплав в струе азота.Азот и пары щелочноземельных элементов вводят раздельно через пористые вставки.Предлагаемое изобретение основано на возрастании скорости перехода азота из газовой фазы В расплав в присутствии элементов малорастворимых в металле, но образующих жидкие при температуре процесса нитриды, например, кальция.Готовую сталь, содержащую 1,5% Мп и 0,5% Я., выпускают из печи в .ковш, имеющий в дне пористые блоки для вдувания азота. Прн выпуске на струю металла присаживают ферросиликокальций в количестве 4 кг/т. В процессе выпуска или сразу после него расплав продувают азотом с интенсив ностью 0,02 м/т. лин в течение 15 мин. Прнэтом содержание азота увеличивается с 0,008 до 0,016% против...

Номер патента: 375801

Опубликовано: 01.01.1973

Авторы: Климов, Козенко, Шарипов

МПК: H03K 29/00

Метки: многостабильньш, триггер

...кработе, так как через него от источника питания через сопротивление нагрузки 14 протекает ток смещения. При поступлении положительного импульса на вход прямого счета 15 этот туннельный диод переключается в состояние высокого напряжения (СВН). Переключаемый транзистор 11, который подключен базой к туннельному диоду 1, открывается. Транзистор 12 другой проводимости, подключенный базой к коллектору транзистора 11, открывается. На выходе 1 первой ячейки многостабильного триггера появляется единичный уровеньпри этом через туннельный диод 1 второй ячейки начинает протекать ток смещения, т. е, он становится чувствительным к входным импульсам прямого счета. При поступлении второго импульса на вход прямого счета 15 туннельный диод 1 второй...

Номер патента: 375636

Опубликовано: 01.01.1973

Автор: Климов

МПК: G06F 13/00

Метки: библиотек

...формация может быть ереписана в Зу илипроцессор АСВТ по сигналу, поступающему по шине 10 из процессора АСВТ в кольцевой счетчик 11, с помощью которого производится последовательная перепись содержимого всех сдвигающих регистров в ЗУ или процессор. По сигналу с выхода: (а+1)-;го кольцевого счетчика 12 производится перепись в ЗУ или процессор содержимого счетчика 13 в котором записана информация о числе актов суммирования.Устройство может работать в трех режи= мах:суммирования до переполнения одного из счетчиков 2;суммирования за некоторый фиксирован= ный интервал времени, который задается процессором по шинам 14 и 15 (по шине 14 приходит импульс начала суммирования, по шине 15 окончания суммирования);суммирования до заданного числа...

Номер патента: 375465

Опубликовано: 01.01.1973

Авторы: Климов, Петухов, Смирнов, Стариков, Шаин

МПК: G01B 5/02

Метки: высотных, изделия, нескольких, одновременного, размеров

...проверяемого изделия,На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 - разрез по стойкам.На корпусе 1 устройства установлена контрольная плита 2.Элементы ориентации изделия выполнены в виде рамы 3, несущей переставные 4 и промежуточные 5 опоры. Рама движется в вертикальных направляющих корпуса приводом б.На контрольной плите устанавливают стойки 7 с магнитным основанием, некоторые из которых несут базовые опоры, а некоторые -датчики 8, соединенные с общим отсчетнымблоком 9.Устройство работает следующим образом.В соответствии с чертежом проверяемой детали стойки 7 по координатным размерам илипо шаблону устанавливают и фиксируют наплите 2. Упоры 4 раздвигают в нужное положение, а раму 8 поднимают в загрузочную10...

Номер патента: 375410

Опубликовано: 01.01.1973

Авторы: Вител, Климов, Кораблев, Мадаев, Тот, Чекулаев

МПК: B25D 9/16, E21B 1/00, E21C 37/24 ...

Метки: действия, золотник, машине, ударного

...5 и б, разместенках кор-кандалами 7 вой полостью 25 к имеет цилиндричес и 2 и 3, отделенными родкой 4. Камеры 2 енино боковые выходы а противоположных кроме того, соединень тственно с подпоршне Изобретение относится к меняемым, например, в ма действияИзвестен золотник к маш ствия, имеющий цилиндриче корпус с полостью, взаимод гнетательной и сливной маЦель изобретения - увел ной способности,С этой целью в полости з наны камеры, имеющие боко чем одна из камер связалиа а другая - с подпоршневой чего механизма, а боковые размещены на противополо 9 и надпоршневой полостью 10 рабочего механ,изма 11.Золотник устанавливается с возможностью поворота в цилиндрическом корпусе 12 машины ударного действия, имеющем нагнета,- тельную 13 н сливную 14...

Номер патента: 374704

Опубликовано: 01.01.1973

Авторы: Аветис, Климов, Лопатин, Луговой, Фоминченко

МПК: H03H 7/12

Метки: перестраиваемый, полосовой, фильтр

...выводы варикапов 20 и 21 соединены между собой и с отрицательными выводами варикапов 22 и 23.Общие точки соединения варикапов 1 б - 19 и варикапов 20 - 23 через Г-образные фильтры 24, 25, 2 б, 27 нижних частот и функциональный преобразователь 28 соединены с источником отрицательного напряжения управления.В качестве функционального преобразователя 28 могут быть применены потенциометры с необходимым законом изменения сопротивления от угла поворота, диодно-резистивные цепочтси или специальные преобразователи.Точки соединения положительных выводов варикалов 18, 19 и 22, 23 через П-образные фильтры нижних частот 29 - 31 и 32 - 34 сое374704 Предмет изобретения го г(б /7 Составитель Э. Гилинская Техред Л. Грачева Редактор Е. Кравцова...

Номер патента: 374187

Опубликовано: 01.01.1973

Автор: Климов

МПК: B28B 13/02

Метки: бетоноукладчик

...эластич ная лента, одним концом закрепленная на разгрузочном конце скребкового транспортера, а на другом, перекинутом через установленный на боковой стенке бункера ролик, закреплен контргруз. 20На чертеже схематически изображен общий вид предлагаемого бетоноукладчика.Бетоноукладчик состоит из самоходного портала 1, на котором установлен транспортер 2, перемещающийся горизонтально по 25 порталу 1 посредством привода 8, причем нэ полотнигце транспортера 2 для перемещения укладываемого материала установлены скребки 4, Под скребками 4 транспортера 2 смонтирована эластичная лента 5, один ко нец которои закреплен на разгрузочном конце транспортера 2, а на другом конце, перекинутом через ролик б, укреплен контргруз 7, причем ролик б...

Номер патента: 373408

Опубликовано: 01.01.1973

Авторы: Атаманов, Деревинский, Игнатов, Климов, Нэобрстени, Черкашин

МПК: E21C 25/18

Метки: алмазный, диск, режущий

...Заявитель АЛМАЗНЫЙ РЕЖУЩИЙ ДИСК Предмет изобретения Изобретение относится к средствам механизации горных работ.Известны алмазные режущие диски для разрушения горных пород, включающие корпус и режущую часть,Для повышения эффективности разрушения горных пород в предлагаемом алмазном диске режущая часть в поперечном сечении выполнена в виде конуса, выступающего за габариты корпуса и расширяющегося в сторону его забойной поверхности.1-1 а чертеже показан описываемый диск.Диск состоит из корпуса 1 и кольцевой режущей части 2. Последняя выполнена в поперечном сечении в виде конуса, выступающегоза габариты корпуса и расширяющегося в сторону его забойной поверхности,Алмазный режущий диск для разрушениягорных пород, включающий корпус и...
