Многостабильньш триггер

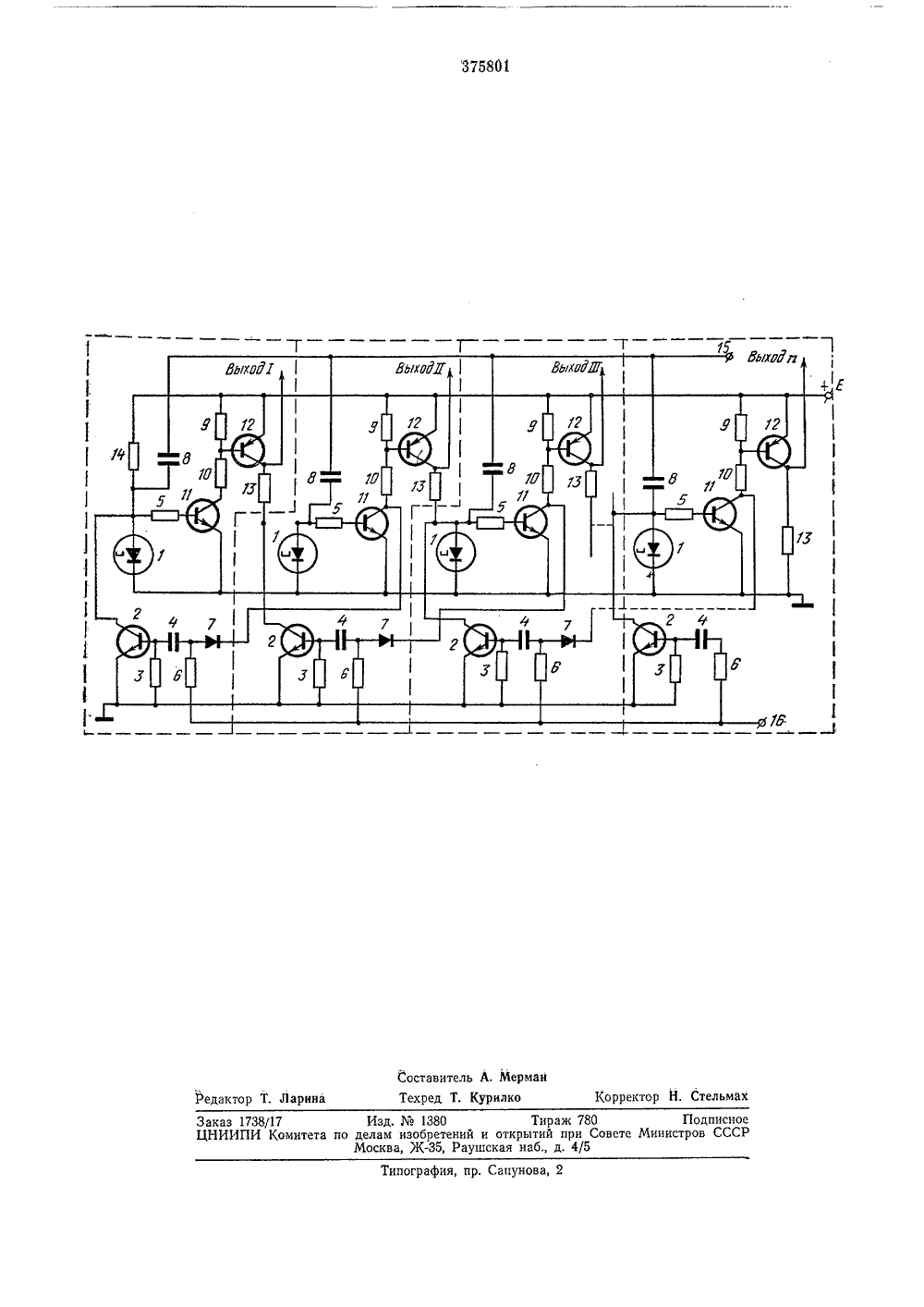

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваМ. Кл. Н 031 с 29/00 влено 18 11.1972 ( 1750065/26-9) с присоединением заявкиПр иор и те тОпубликовано 23.11.1973. Бюллетень1Дата опубликования описания 27.И.1973 Комитет по аелем еобретеиий и открытий, В, Клим витель НОГОСТАБИДЪНЫЙ ТРИГГЕР 2 ограни, кон, транки 13, сивного онден я 5,6 нагру влени 15, вх Изобретение относится к пересчетным схемам и может быть использовано в быстродействующих устройствах автоматики и вычислительной техники,Известны многостабильные триггеры, состоящие из идентичных ячеек, каждая из которых содержит триггер на туннельном диоде, подключенном к базе,переключаемого транзистора, коллектор которого соединен с базой транзистора другой проводимости. Недостатком известных устройств является отсутствие у них реверсивного счета.Цель изобретения - обеспечение возможности реверсивного счета.Это достигается тем, что триггер содержит в каждой ячейке ключевой транзистор, разделительный конденсатор и диод, причем анод туннельного диода соединен с коллектором ключевого транзистора, база которого через разделительный конденсатор и диод соединена с коллектором переключаемого транзисто= ра смежной ячейки.При этом точка соединения разделительного конденсатора и диода через резистор соединена с реверсивным входом многостабиль= ного триггера, а эмиттер ключевого транзис= тора соединен с общей шиной.На чертеже приведена принципиальная схе= ма устройства. Оно содержит туннельный диод 1, транзистор 2, сопротивление смещения 3, разделительныи к сатор 4,чительные сопротивлени, диодденсатор 8, раздельные зки 9, 10зисторы 11, 12, сопроти я нагруз5 14, вход прямого счета од реверсчета 16.Многостабильный триггер состоит из тгидентичных каскадов. Каждый каскад содержит ячейку многостабильного триггера, со 10 стоящего из триггера на туннельном диоде 1,ограничительного сопротивления 5, переключаемого транзистора 11 с раздельной нагрузкой 9, 10, транзистора 12 другой проводимости с сопротивлением нагрузки 18 и импульс 15 ного ключа, в состав которого входит транзистоп 2, сопротивление смещения 3, разделительный конденсатор 4, диод 7. Вход прямогосчета 15 соединен с каждой ячейкой многостабильного триггера через конденсаторы 8,20 а вход реверсивного счета 16 соединен с каждым импульсным ключом через ограничительные сопротивления 6. Сопротивление 14 является нагрузкой для туннельного диода 1 первой ячейки триггера.25 Для снятия кода с многостабильного триггера служат выходы 1, 11, 111, ., тг,В исходном состоянии в многостабильномтриггере все туннельные диоды 1 находятсяв состоянии низкого напряжения (СНН). ТунЗО нельный диод 1 первой ячейки подготовлен кработе, так как через него от источника питания через сопротивление нагрузки 14 протекает ток смещения. При поступлении положительного импульса на вход прямого счета 15 этот туннельный диод переключается в состояние высокого напряжения (СВН). Переключаемый транзистор 11, который подключен базой к туннельному диоду 1, открывается. Транзистор 12 другой проводимости, подключенный базой к коллектору транзистора 11, открывается. На выходе 1 первой ячейки многостабильного триггера появляется единичный уровеньпри этом через туннельный диод 1 второй ячейки начинает протекать ток смещения, т. е, он становится чувствительным к входным импульсам прямого счета. При поступлении второго импульса на вход прямого счета 15 туннельный диод 1 второй ячейки переключается в СВН и подготавливает туннельный диод 1 следующей ячейки и т. д,Допустим в трех первых ячейках многостабильного триггера записаны 1, т. е. на выходах ячеек имеется высокое напряжение. Туннельный диоды 1 этих ячеек находятся в СВН, При этом входы двух первых импульсных ключей оказываются зашунтированными через диоды 7 открытыми переключаемыми транзисторами 11 второй и третьей ячеек, Положительный импульс, поступающий на вход реверсивного счета 1 б и многостабильного триггера, воздействует на все импульсные ключи, но открываются только те, входы которых не зашунтированы переключаемыми транзисторами 11. В результате этого открывающийся транзистор 2 третьего импульсного ключа шунтирует туннельный диод 1 третьей ячейки, что приводит к уменьшению тока через этот туннельный диод 1 и установки его в СНН, что, в свою очередь, вызывает закры 4ванне транзисторов 11, 12 третьей ячейки. Навыходе П 1 появляется уровень 0, Это означает, что информация, записанная в многостабильном триггере, уменьшилась на едини=5 цу. Переключаемый транзистор 11 третьейячейки перестает шунтировать вход импульсного ключа второго каскада. Если теперь нареверсивный вход поступит еще один импульс, то он будет уже воздействовать на все10 импульсные ключи, кроме перного. Открывающийся транзистор 2 импульсного ключазашунтирует туннельный диод 1 второй ячейки. Процесс стирания единицы повторитсяво второй ячейке. Таким образом, подавая15 импульсы на вход реверсивного счета 1 б,можно последовательно списывать всю информацию, записанную в,многостабильномтриггере, осуществляя тем самым счет в обратном направлении,20Предмет изобретенияМногостабильный триггер, состоящий изидентичных ячеек, каждая из которых содержит триггер на туннельном диоде, подключен 25 ном к базе переключаемого транзистора, коллектор которого соединен с базой транзистора другой проводимости, отличающийся тем,что, с целью осуществления реверсивногосчета, он содержит в каждой ячейке ключе 30 вой транзистор, разделительный конденсатори диод, причем анод туннельного диода соединен с коллектором ключевого транзистора,база которого через разделительный конденсатор и диод соединена с коллектором пере 35 ключаемого транзистора смежной ячейки,точка соединения разделительного конденсатора и диода через резистор соединена с реверсивным входом многостабильного триггера, а эмиттер ключевого транзистора соеди=40 нен с общей шиной.375801 оставитель А. Мермаиехред Т. Курилко ектор 1 т. Стельмах Редактор Т. Л на пография, пр. Сапунова, 2 аказ 1738/17 Изд. М 1380 Тираж 780 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Ж, Раушская наб., д. 4/5
