Климов

Номер патента: 944908

Опубликовано: 23.07.1982

Автор: Климов

МПК: B25B 13/06

Метки: ключ, разводной, торцовый

...закреплены на стакане, а внутренняя поверхность полуколец образована кривыми второго порядка, причем полукольца выполнены сменными.3На фиг. 1 представлен разводной торцовый ключ, разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - вид В на фиг. 1,Разводной торцовый ключ имеет корпус 1 с осевым отверстием, в котором установлен стержень 2 с рукояткой 3. Стержень 2 крепится к корпусу 1 через кольцевую проточку 4 винтом 5. На стержне 2 закреплен кулачок 6, представляющий собой подвижные щеки 7, к корпусу 1 крепится стакан 8 с прорезями 9 и полукольцами 10, внутренняя поверхность которыхобразована кривыми второго порядка. Щеки 7 шарнирно закреплены на стакане 8. Полукольца 10 могут быть соединены друг с другом пружинами,...

Номер патента: 944747

Опубликовано: 23.07.1982

Авторы: Антропов, Болдырев, Климов, Ханин

МПК: B22C 9/14

Метки: литейных, поверхностной, сушки, форм

...емкостей 5. В нижней частиполости 10 телескопически размещены перфорированные на уровне плоскости формы 15 патрубки 16, В нижнейчасти промежуточной плиты 7 смонтиро- З 5вана крыльчатка 17, вал 18 которойтелескопически связан с валом 19привода 20,Промежуточная плита 7 установле 40на с возможностью перемещения в вертикальной плоскости при помощи механизмов 21, снабженных пружиннымиаммортизаторами 22.На корпусе 1 закреплены пластины 23, удерживающие патрубки 16 от45выпадания, и приварены проушины 24,предназначенные для транспортировки. В коробчатые емкости 5 встроены трубки 25 для подачи газо-воздушной смеси. Бак 14 подвешен накронштейне 26 при помощи подвески27, снабжен вентилем 28 для сливаконденсата и .проушинами 29 для...

Номер патента: 944655

Опубликовано: 23.07.1982

Авторы: Бастан, Климов, Костина, Молчанов

МПК: B03B 13/06

Метки: автоматической, руд, сортировки

...либо в бункер 5, в зависимости от содержания в ней полезного компонента. 8 ре944655 зультате этого вся поступающая по конвейеру руда разделяется на два потока, в одном из которых, например в потоке, поступающем в бункер 5, содержание полезного компонента ниже, 5 а в другом потоке выше некоторого заданного значения.Например, если заданное значение содержания. полезного компонента равно нижнему пределу диапазона кондицион ности руды, то устройство (фиг. 1) разделяет поступающую по конвейеру 1 горную массу на руду и породу.Блок 7 определения сорта руды. в устройстве (фиг. 1) имеет два выхода, 15 на которых формируются сигналы А и Ап, которые можно, например, идентифицировать как руда А и порода Р или, например, как руда одного сорта А 1 и...

Номер патента: 942670

Опубликовано: 15.07.1982

Автор: Климов

МПК: A47C 7/50

Метки: ног, подставка

...с зубчатой кромкой 25на части его, жестко закрепленной наверхней части 3 стойки соосно оси 7.;Соединение приспособления 21 с кожухом 22 второй педали управления обеспечено зубчатым зацеплением зуба 23с зубчатой кромкой 25,Опорная площадка 5 имеет вырезы 26и 27, в которых установлены с возможностью перемещения в направлении нормали к плоскости площадки соответственно дискообразные планка 10 и кожух 22 педалей.Регулирование положения опорнойплощадки 5 подставки для ног произ"водится следующим образом,Ступней ноги нажимают на дискообразную планку 10 педали средства 9для регулирования площадки по высоте.При этом планка 10 перемещается в прорези 26 опорной площадки 5 относитель"но. конца 8 оси 7 за счет продольногопаза 11 и давит на конец 19...

Номер патента: 942616

Опубликовано: 15.07.1982

Авторы: Климов, Пожилов, Прудников

МПК: A01C 7/00

Метки: агрегат, посевной

...аппаратов 10сеялки.Бункер 10 для семянмонтируется нараме сеялки. В нйжней( части бункерарасположены высевающие аппараты длямелких семян. Сзади сеялки крепятся 15загортачи 11Система привода включает звездочку,12, установленную на валу отборамощности трактора, связанную цепнойпередачей со свездочкой 13 вала 14 щконтрпривода, Вал 14 контрпривода автоматически включается (или выключается)с помощью храпового механизма 15 приопускании (или подъеме) сеялки.С другой стороны вала 14 контрпривода 25установлен ведущий шкив 16 клиноременного вариатора, который связан клиновидным ремнем 17 с ведомым шкивом 8,Звездочка 9 установленная на валу 7,через цепную передачу 18 связана созвездочкой 9 закрепленной на валувысевающих аппаратов сеялки....

Номер патента: 940228

Опубликовано: 30.06.1982

Авторы: Климов, Кудрявцев, Чижов

МПК: G11B 21/04

Метки: головок, магнитных, перемещения

...непрерывность считывания информации с дисков, а следовательно, увеличивает быстродействие устройства в целом.940228 Формула изобретения Составитель Ю, Кузовлев Редактор М. Янович Техред А. Бойкас Корректор М. Коста Заказ 4676/74 Тираж 622 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13036, Москва, Ж - 36, Раушская наб., д. 4/6 филиал ППП Патент, г. Ужгород, ул. Проектная, 4На чертеже показана схема устройства.Устройство содержит упругие пластины 1,имеюшие возможность радиального перемещения между магнитными дисками 2, установленными на валу 3, имеющим возможность вращения. Пластины 1 соединены пружинами 4 с магнитными головками 5 и укреплены на валах 6, кинематически соединенных между собой посредством...

Номер патента: 939510

Опубликовано: 30.06.1982

Авторы: Андрианов, Ариевич, Владычин, Климов, Комар, Фридман

МПК: C09D 5/08

Метки: гидроизоляции, конструкций, состав, строительных

...смола939510 4Дибутилфталат 7,4Асбест 9,0Тальк 4,0Канифоль2,5Малеиновыйангидрид 1,2фталевыйангидрид 0,6Трепел тонкомолотый До ОП р и м е р 3. Сост смешением компонентов,Бутилкаучукмол.мас.150000 19,0Фенолформальдегидная смола(604-ный раствор) 20,0603-ный этил- Фенилсилоксановый лакДибутилфталат 7,3Асбест 8,5Тальк 3,0Канифоль 2,1Малеиновыйангидрид 1,1Фталевыйангидрид 0,7Трепел тонкомолотый До 100 0ав получаютвес,Ф: 5 24,0 25 Составы экструдируют через щелевую насадку на силиконизированную бумажную ленту.В таблице представлены результатыиспытаний известных и предлагаемых составов,40 Таким образом, предлагаемыйсостав обладает повышенными гидроизоляционными свойствами, т.е. более высокой прочностью связи с бетоном,...

Номер патента: 939427

Опубликовано: 30.06.1982

Авторы: Веневцев, Дидковская, Климов, Люшенко, Савенкова

МПК: C04B 35/49

Метки: керамический, материал, пьезоэлектрический

...+ 2 г 02. Закрытый никелевый пакет помещают в печь и спекают образец при 1230 - 1300 Со в течение 2-3 ч,Скорость подъемао температуры составляет 200 - 300 С/ч, охлаждение проводится вместе с печью. Спеченные изделия щлифуют до55 заданных размеров, затем на них наносят электроды методом вжигания серебряной пасты при 780150 оС в течение 15- 30 мин. Поляризация изде. 7 4лий осуществляется в поликсилоксановой жидкости ПЭСпри 100 С впостоянном электрическом поле напряженностью 3-4 кВ/см.П р и м е р 2. Пьезокерамическийматериал состава, мол.3:РЬ (2 го,4 Т 1 оу) 095(РЬВ) (МдИЬ) 0 5Для приготовления материала указанного состава готовят шихту, состоящую из следующих компонентов;82, 172 го 17,63Т 10 11,90В 120 Э 3,58д СОЗ 1,30йЬ 20 2,04Далее...

Номер патента: 939223

Опубликовано: 30.06.1982

Авторы: Виленкин, Иванов, Климов, Конягин, Литягин, Прасолова, Черкасова

МПК: B29B 3/00

Метки: ленточного, охлаждения

...в виде параллельно расположенных цепей 3, на которых с шагом, равным 15 пяти-шести толщинам охлаждаемого материала, закреплены узкие планки 4. Параллельно направлению перемещения материала снизу и сверху верхней ветви транспортера 2 на минимальном расстоянии от поверхности охлаждаем ого материала установлены соответственно коллекторы 5 и 6 для подачи охлаждающей жидкости, выполненные повторяющими форму верхней ветви транспортера 2.В коллекторах 5 и 6 по длине погружен ной в жидкость верхней ветви транспортера 2 выполнены сопла 7, направленные перпендикулярно поверхности охлаждаемого материала. Отвод избытка жидкости и поддержание заданного уровня в ванне 1 осуществляется переливной перегородкой 8, установленной на выходе жидкости в...

Номер патента: 938881

Опубликовано: 30.06.1982

Авторы: Болейко, Климов, Омельченко, Штанько

МПК: A21C 7/06

Метки: делительно, заготовок, закатки, закаточной, машине, тестовых

...и скалку, установленные по оси с зазором, и неподвижно 1 Оукрепленный сбрасыватель, снабжено подпружиненным штоком, на одном конце которого имеется ручка, в сбрасывателе выполнено осевое отверстие, при этом шток расположен в последнем, а в скалке имеется шли для размещения свободного конца што3 93888Приспособление для закатки тестовых заготовок содержит формующуюгильзу 1 (показана условно), установленную с зазором по оси скалку 2,установленный в кронштейне 3 при.помощи гайки 1 сбрасыватель 5, В сбрасывателе выполнено осевое отверстие, в котором размещен шток 6, подпружиненный пружиной 7. На свободномконце штока имеется ручка 8, а в 10скалке выполнен шлиц 9,Приспособление работает следующимобразом,При необходимости регулировки...

Номер патента: 938066

Опубликовано: 23.06.1982

Авторы: Виленчик, Волянский, Гончаров, Иванов, Климов, Кострицын, Назаров, Светов

МПК: G01N 1/10

Метки: жидкости, отбора, проб

...емкостью оперативной пробы 3, котораяснабжена разгрузочным клапаном 19,предназначенным для сброса жидкости.Устройство работает следующим образом,При закрытом разгрузочном клапа-.не 19, пустой накопительной емкостиоперативной пробы 3 и открытом клапане 13 включаются эжектор 18 и циркуляционный насос 17. В накопительную емкость оперативной пробы 3 поступает вода из эжектора 18, которая,благодаря сифонному эффекту ,всасыванию ), засасывается через клапан 13,питающую трубку 12, проточную камеруанализатора 14, сбросную трубку 16,циркуляционный насос 17 и далее через сквозное отверстие эжектора 18в накопительную емкость оперативнойпробы 3. Начинается циркуляция водыв замкнутой системе, а следовательно,и промывка тракта подачи пробы в...

Номер патента: 937952

Опубликовано: 23.06.1982

Авторы: Климов, Крючков, Сердаков, Старовойтов, Яковлев

МПК: F28D 5/00

Метки: испарительного, охладитель, типа

...концами для прохода свежего насыщенного воздуха, расположенную внутри труб" ного пучка,На фиг. 1 схематично показан испаритель охладительного типа, вертикальный разрез; на фиг, 2 - сечение А-Ана фиг, 1,Охладитель содержит корпус 1 с размещенным внутри орошаемым трубнымпучком 2, снабженным оребрением 3и дополнительной системой перфорированных труб, концы которых имеют отверстия 4. Вода орошения подаетсяв систему 5 орошения насосом 6 изподдона 7. Трубный пучок 2 обдуваетсявоздухом, просасываемым вентилятором8 через окна 9Воздух, поступает из окна 9, смешивается со свежей порцией его, просасываемой через отверстия системы перфорированных труб, при этом нась 1 щенность воздуха влагой сохраняется наневысоком уровне на протяжении всегопути...

Номер патента: 937630

Опубликовано: 23.06.1982

Автор: Климов

МПК: E04B 1/343

Метки: несущая, покрытия, решетка, складывающаяся

...на участке пересечения муфты 9 или 10 с продолжением оси противолежащего раскоса 4. На фигурах 4 - 9 приводится пример выполнения венца 5 о 6 и муфты 9 (наиболее сложных элементов конструкции). Венец 6 (фиг. 6 и 7) выполнен с самоцентрирующими ребрами 11, восьмилепестковыми выносами 12 с отверстиями (для шарнирного крепления стержней верх- них поясов 2) и ожесточающими перекладинами 13, Стержни верхних поясов 2 выполнены из гнутых профилей прямоугольного сечения и прикреплены к венцу 6 шарнирами 14 и шайбами 15 (фиг, 4 и 5). В целях унификации муфты 9 и 10 могут быть выполнены одинаковыми в виде восьмилистника с выступающими кверху концами, для взаимодействия с венцами 6,и с отверстиями для крепления раскосов 4. Раскосы 4...

Номер патента: 937178

Опубликовано: 23.06.1982

Автор: Климов

МПК: B29C 5/00

Метки: литьевая, пластмассовых, форма

...полуформе и служащей для перемещенияподвижного элемента для нанесениякраски, наклонную колонку 12, закрепленную в плите 13 выталкивателей,служащей для перемещения ползуна 5.В подвижной полуформе 1 выполненаполость 14, в которой размещенарейка 8, закрепленная посредствомскользящих направляющих 1.5,Для обеспечения постоянного зацепления зубьев шестерни 9 с рейкой 8,. при неровной оформляющейповерхности элемента 4 для нанесения краски на изделие, ролик 7 снаб 35жен пружиной 16, а скользящая направляющая 15 рейки - пружиной 17. Этипружины поджимают ролик и рейку навстречу друг другу, причем усилие40пружины 16, превышает усилие пружины 17.Ролик 7 снабжен сьемной резиновойоболочкой 18 для перенесения рисунка. Ползун 5 выполнен разьемным...

Номер патента: 937114

Опубликовано: 23.06.1982

Авторы: Евграфов, Ильинский, Климов

МПК: B23K 9/16

Метки: вакууме, горелка, катодом, полым, сварки

...втулки 8 и 9, на которых с зазором по отношению к торцу 40полого катода 2 смонтирован второйводоохлаждаемый экран 10. В торцевой поверхности экрана 10 выполненапрорезь, расположенная под выходным отверстием в диаФрагме 3 пологокатода 2, и установлены две параллельные пластины 11 и 12, изготовленные из тугоплавкого металла, Дляпридания конструкции жесткости пластины 11 и 12 соединены между собой перемычками 13 и 14.Горелка работает следующим обраэом 1После включения источника питаниямежду полым катодом 2 и свариваемымидеталями 15 и 16 устанавливаетсяразность потенциалов 50-60 В, Затемс помощью высокочастотного разрядамежду полым катодом и вспомогательным электродом 4 происходит ионизацияппазмообразующего газа, подаваемого...

Номер патента: 933636

Опубликовано: 07.06.1982

Авторы: Климов, Серебряков

МПК: B67B 1/06

Метки: крышками, навинчивающимися, ротор, укупорки, устройствам, флаконов

...оектн-конструкторскогомышлеииости==Ъ.93363 формула изобретения Ротор к устройствам для укупорки Флаконов с навинчивающимися крынка-ми состоит из укрепленных по его окружности шпиндельных головок 1 с шарнирно смонтированными на них губками 2 для захвата крышек 3 и механизма вращения шпинделей, который состоит из укрепленных по окружности ротора на дугообразных пластинах 4 цевок 5 и смонтированных на 10 шпинделях звездочек 6 для взаимодействия с цевками 5, при этом первая по ходу вращения ротора цевка подпружинена для ввода в зацепления звездочки 6. 5 6 4исходит до полной затяжки крышки 3 на Флаконе.Таким образом, предложенный ротор к устройствам для укупорки Флаконов навинчиваюцимися крышками обеспечи - вает повьппение надежности...

Номер патента: 934479

Опубликовано: 07.06.1982

Авторы: Евсеев, Климов, Хворенков, Цыркин, Юминов

МПК: G06N 7/08

Метки: дискретного, имитатор, канала, ошибками, связи, синхронизации

...моцудю два сйгнал не поступает. После окончания цикла поиска, состояние цепи Маркова на выходе генератора марковской последовательности .по 45 является код состояния цепи Маркова С;, который задает адрес ячейки промежуточного блока 3 памяти, в которой хранится соответствующая условная вероятность ошибкиКроме тога, код состоянияЯ поступает также на вход дешифратора 10, на первом выходе которого появляется сигнал, переводящий реьерсивный комщгатор из состояния в (пъ-Ц, если код состояния цепи Маркова соответствует фф состоянию, в котором происходит выпадание симврла. На втором выходе дешифратора 10 появляется сигнал, когда коц 79 4 состояния соответствует вставке символа,:и переводит реверсиьный коммутатор 9из 1 тт в (1 с+Ц, а также...

Номер патента: 934165

Опубликовано: 07.06.1982

Авторы: Бондаренко, Климов, Уляницкий

МПК: F27B 3/18

Метки: самоходная, тележка

...печей, содержащая полу- прицеп, платформа которого, имеющая раму из продольных и поперечных балок и проем для установки шлаковой чаши между опорными и подвесными катками, со стороны последних опирается на опорное сцепное устройство тягача, также имеющего раму из продольных и поперечных балок, опорное сцепное устройство выполнено в виде кронштейна, одна сторона которого лрикреплена к продольной балке полу 11 рицепа, а другая шарнирно закрепле 165 4 1 на на продольной балке тягача между приводными катками, а подвесной каток платформы расположен на ее продольных балках и установлен с зазором по отношению к поверхности катания тележки, равным 0,03-0,05 расстояния между опорными и подвесными катками полуприцепа.На чертеже...

Номер патента: 934063

Опубликовано: 07.06.1982

Авторы: Дмитриев, Зеньков, Климов, Кулешова

МПК: F15C 1/16

Метки: турбулентный, усилитель

...10.Отверстие 9 является вторым (прямым)выходом усилителя, Поверхность 11 диффузора 6, обращенная к шайбе 7, выполнена вогнутой.. Турбулентный усилитель работает .следующим образом.Если на управляющие трубки 4 ипи рупоры 5 не подано ни одного сигнала управления, то ламинарная струя, формируемая питающей трубкой 2, к которой подведен сжатый газ, проходит через отверстия в шайбе 7 и диффузоре 6 и попадает в приемную трубку 3, на выходе которой образуется сигнал, соответствующий условной единице, Во втором выходе, т.е. в Отверстии 9, давление газа близко или равно нупю, при этом здесь выходной сигнал равен нулю.При подаче пневматического по управляющей трубке 4 или акустического через рупор 5 входного сигнала на конце ламииарной струи в...

Номер патента: 933902

Опубликовано: 07.06.1982

Автор: Климов

МПК: E04B 1/343

Метки: конструкция, несущая, покрытия, складывающаяся

...поясов 1 или 2, шарнирные соединения 5 объединяют стержни поясов или 2, а шарнирные соединения 6 объединяют раскосы 3. Шарнирные соединения 5 и 6 снабжены самоцентрирующими элемен. тами 7 и 8, выполненными например, в ви 55 дс четырехлистников с отогнутыми трапецсвидными лепестками нефиг. 13 и 14), с Возможностью взаимодействия друг с другом, и расположены в каждом втором узле конструкции. В рабочем положении шарнирные соединения 5 и 6 закреплены между собой в узлах конструкции болтами 9, при этом шарнирные соединения 6 расположены с внешней стороны стержней поясов 1 и 2, а стержни нижних поясов 2 расположены с уклоном от этих шарнирных соединений,Кроме этого складывающаяся несущая конструкция покрытия (фиг. 8 - 12) может быть...

Номер патента: 932582

Опубликовано: 30.05.1982

Авторы: Климов, Ковальков

МПК: H02M 3/135

Метки: постоянного, постоянное, регулируемый

...нагрузкименее значения порога срабатываниядатчика тока переключатель 13 открыта переключатель 12 закрыт и сигнал39с ЙИИ проходит только через переклочатель 13 на второй вход Формирователя 15 управляющих импульсов, с выхода которого отпирающие импульсы с определенной скважностью поступают науправляющий переход транзистора 2;Транзистор 2, периодически отпираясь,обеспечивает заданный уровень выходного напряжения, На вход ФУИЖЕ черезразомкнутый ключ 12 сигнал с ЩИИ не ффпоступае и тиристор 1 в этом режимеостается в закрытом состоянии, а дроссель ч выполняет только Функции сгла"живающеГО дросселя,Если нагрузка 7 возрастает и ток фнагрузки увеличивается до значенияпорога срабатывания ДТ, сигналс ДТпереключит переключатели 12 и 13....

Номер патента: 931445

Опубликовано: 30.05.1982

Авторы: Володин, Климов, Левин, Пастунов, Самаль, Шпиньков

МПК: B24D 3/34

Метки: абразивного, инструмента, пропитки, состав

...по примеру 3. Такой состависпользован при сухом шлифованиистали Х 18 Н 10 Т кругами 2 ЙА 25 Н СМ 1 6 К 6с постоянным усилием прижима периферией круга прямоугольных образв цов с размерами 1 О х 10 х 50 мм,При этом стойкость круга: составляет 130 мин.Технико-экономический эффектпроявляется в увеличении произво; дительности шлифования в 2-3 раза.при одновременном увеличении стой.кости круга в 4 раза. 29 1,6 7 1 18,0 17,0 3,0 ч 2,0 13,0 8,0 От 5 68,5 формула изобретения 3 931 нол ТУ 38 101197-76), содержащий, мас,4:Кислота олеиновая 1,1Канифоль сосновая 6,7Канифоль экстракционнаяЕдкое калиТриэтаноламинНефтяной сульфонат натрия 17,0Синтамид1,0Спирт изопропиловый ч,8Экстракт трансформаторного дистиллята 26,5Масло ИС28 5Вода...

Номер патента: 931360

Опубликовано: 30.05.1982

Автор: Климов

МПК: B23Q 3/00

Метки: болтов, головок, группового, фрезерования

...привод для подпружиненных упоров 7 выполнен в виде рейки 14 с вырезами под хвостовик 15, имеющими клиновые опорные участки 16, Рейка перемещается в корпусе 17, служащем направляющей.Зажим болтов в гнездах производится с помощью многоместного прижимного приспособления 18, с гидропластом 19. Зажим осуществляется плунжерами 20 с призмами 21. Откидной болт 22 с гайкой 23 служит для предварительного прижима болтов, а винт 24 - для создания давления гидро- пласта, Приспособление шарнирно прикреплено к призме 2 с помощью оси 25 и снабжено пробкой 26. Обработка граней головок болтов производится инструментом 27.Устройство работает следующим образом.Основание 1 прикрепляют к столу станка так, чтобы продольная ось была параллельна ходу стола, а...

Номер патента: 930682

Опубликовано: 23.05.1982

Автор: Климов

МПК: H03K 21/36

Метки: делитель, импульсов, следования, управляемый, частоты

...состоянии,до подачи импульсов на шину 1, триггер 7 установлен в состояние н 1" )так как цепь сброса подключена к еговходу "установка 1". При этом навыходе элемента 15 Формируется сигнал н 0", благодаря чему поданный нашину 1 десятый импульс коммутируется на второй выход ключа 16, и следовательно, на цепь сброса счетчика 6на триггерах 7-10 и на вход ком930682 5мутации ключа 17. Десятый импульссбрасывает счетчик 6 в исходное состояние и через ключ 17 проходит навыходную шину устройства. Триггер,18 переключается в состояние "1"первым из поданных на шину 1 импульсов, а 10-й импульс сбрасываетэтот триггер в состояние "0",Следует обратить внимание на то,что в момент начала действия 10-го 0импульса происходит сброс счетчика6, а на выходе...

Номер патента: 930618

Опубликовано: 23.05.1982

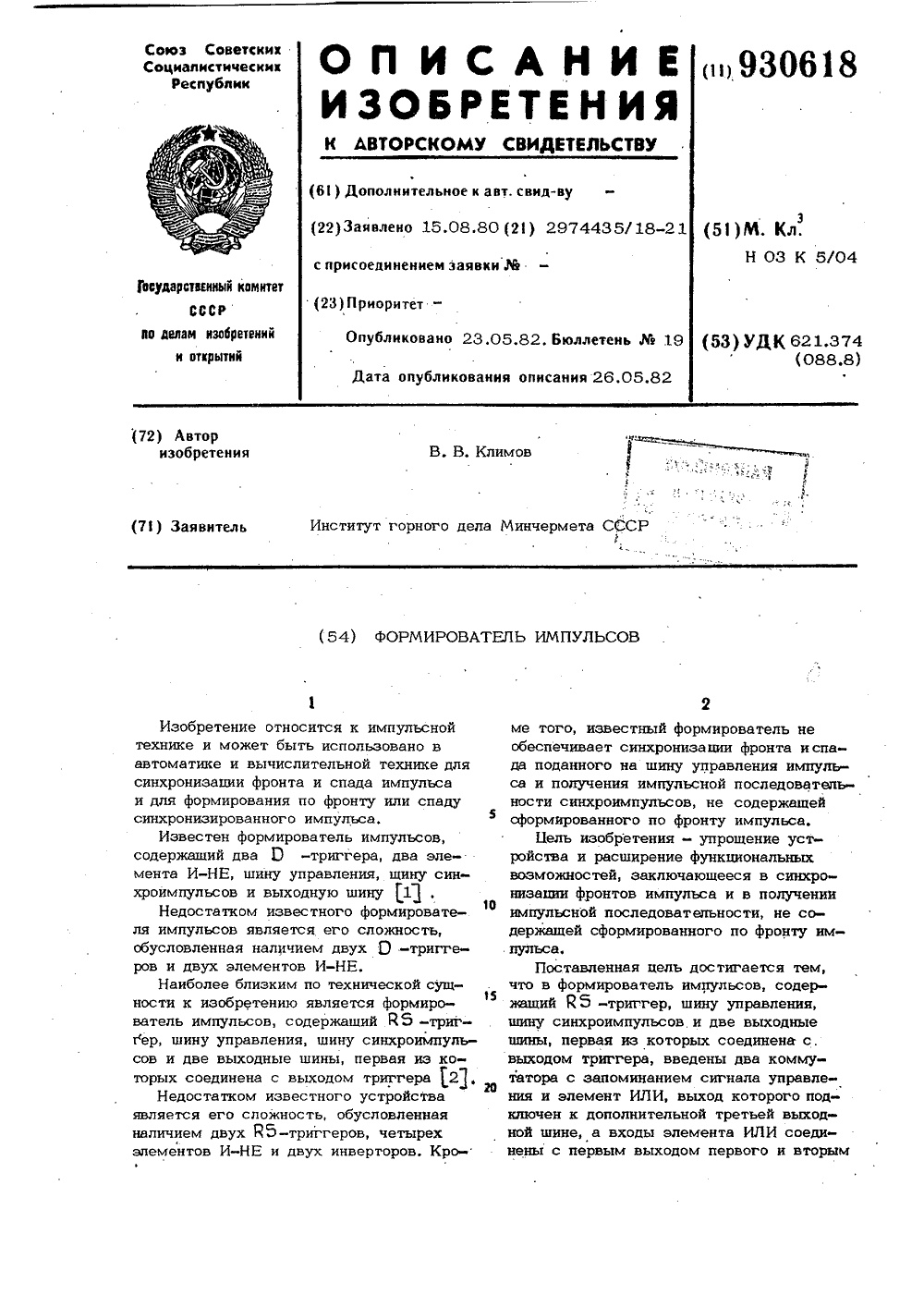

Автор: Климов

МПК: H03K 5/04

Метки: импульсов, формирователь

...соответственно к входу Я триггера и к второй выходной шине, соединенной с входом 5 триггера, выход которого подключен к входу управления второго коммутатора, вход коммутации второго коммутатора соединен с вторым выходом первого коммутатора, вход коммутации которого соединен с шиной синхроимпульсов, а вход управления - с шиной управления. 18 4ся на первый выход коммутатора 7, импульсы 19 и 20 соответственно черезлогический элемент ИЛИ 9 проходят навыходную шину 5. После подачи на шину 1импульса 10 первый же тактовый импульс 23 проходит на второй вход коммутатора 7, импульс 24 поступает навход коммутатора 7, импульс 25 поступает на вход коммутации, Далее импульс25 проходит на первый выход коммутатора 8 и, следовательно, на вторую...

Номер патента: 786129

Опубликовано: 15.05.1982

Авторы: Кайбышев, Климов, Пширков, Родионов, Строганов

МПК: B21K 3/04

Метки: компрессорных, лопаток, турбинных

...закрутки.Скорость и равномерность прогрева перазависит от мощности индукционного источника, а также от формы иидуктора и егорасположения относительно заготовки.Схема крепления заготовки в устройстведля закрутки позволяет нагревать заготовку до необходимой температуры за 40 -бо сек и производить закрутку, поддерживая требуемую температуру. 11 рименениескоростного нагрева ооеспечивает дополнительное снижение величины окисления поверхностей заготовки за счет уменьшениявремени нахождения ее в зоне повышенныхтемператур известно, что процесс окисления идет во времени).Схема процесса закрутки основана наиспользовании пакета колец, охватывающих перо, причем каждое кольцо поворачивается вокруг своей оси на определенныйугол, обеспечивая поворот...

Номер патента: 928100

Опубликовано: 15.05.1982

Авторы: Климов, Никифоров

МПК: F15B 15/26

Метки: пневмоцилиндр

...состоящий иэ трех частей- торцовых 6 и 7 и центральной 8, скрепленных винтами 9 и3 92810образующих кольцевую проточку 1 О,в которой размещена эластичная камера 11 с резьбовым ниппелем 12 и подпружиненные тормозные колодки 13,конца пружин 14 которых установлены в канавки 15 торцовых частей 6и 7,поршня. В центральной части 8поршня имеется радиальное реэьбовоеотверстие 16 для крепления резьбового ниппеля 12 эластичной камеры 11, 1 Оа также внутренняя канавка 17 для соединения через ниппель 12 и осевойканал 18 штока 19 с управляющей аппаратурой пневмосистемы привода (непоказана). 15Пневмоцилиндр работает следующимобразом,Для осуществления перемещенияпоршня по заданной программе с помощью управляющей аппарвтуры пневмосис- ютемы привода...

Номер патента: 927466

Опубликовано: 15.05.1982

Авторы: Бабин, Климов, Милохин, Стоянов

МПК: B23K 37/04

Метки: оребренных, сборки, сварки, труб

...спаренный диск 14 и подвижные в осевом направлении от гидропривода 15 диски 16. Для перемещения дисков от центрального диска в гнездах 17 установлены пружины 18. Гнезда образованы пазами двух соседних дисков.Величина хода дисков регулируется гайками 19.Тележка, несущая ,рижимной каток и сварочное оборудование, содержит платформу 20 с неприводными 21.и приводными колесами 22, перемещаемыми по рельсам, смонтированным по торцам опоры 1. Рельсы расположены таким об-, разом, что их направляющая поверхность находится на уровне плоскости опоры,Для передачи дополнительной нагрузки на приводные колеса тележки через рельсы и платФорму тележки при вертикальном зажиме пакета катком тележка, снабжена роликоопорами 23 балансирного типа,...

Номер патента: 826631

Опубликовано: 15.05.1982

Авторы: Галимов, Кайбышев, Климов

МПК: B21K 3/04

Метки: лопаток

...в корневом сечении пера, т, е, при замковой части лопатки, не производят, так как необходимый угол поворота профиля пера относительно замка в этом сечении заложен в штамповке.Для исключения задиров на поверхности, в процессе закрутки особенно, при применении профилегибочных приспособлений, направляющие выполняют из мягких материалов, в частности из твердых пород деревьев,В случае возникновения в профиле перабольших внутренних напряжений при невысокой пластичности материала и большихуглах закрутки возможна термообработка - низкий отжиг или возврат.П р и м е р. Заготовку из прутка, материал ВТ, размером 14 Х 34 мм покрываютстеклосмазкой ЭВТи нагревают до 950,Затем нагретую заготовку помещают вштамп закрытого типа,...

Номер патента: 803225

Опубликовано: 15.05.1982

Авторы: Кайбышев, Климов, Родионов

МПК: B21D 11/14

Метки: заготовок, закрутки, лопаток

...устанавливают в механизм 19 крепления и посредством захвата 21 и маховика 23, образующих винтовую пару, зажимают на замок, При этом перо лойатки 20 ложится на сменные профильные вкладыши нижних рабочих секций колец 8 - 14, которые установлены в желобе 15. Затем устанавливают посредством болтов 32 верхние рабочие секции 24, при этом перо лопатки плотно зажимается между профильными вкладышами всего пакета колец.Вращением силового привода 1 передают усилие на ведущее кольцо 5, а от него, посредством упора 6 и пальца 7 на кольцо 8, которое с помощью такой же пары (упор - палец), на следующее кольцо, а от него далее, пока не повернется последнее кольцо 14. Упоры на смежных кольцах настраиваются с таким расчетом, чтобы каждое кольцо,...
