Генератор прямоугольных импульсов

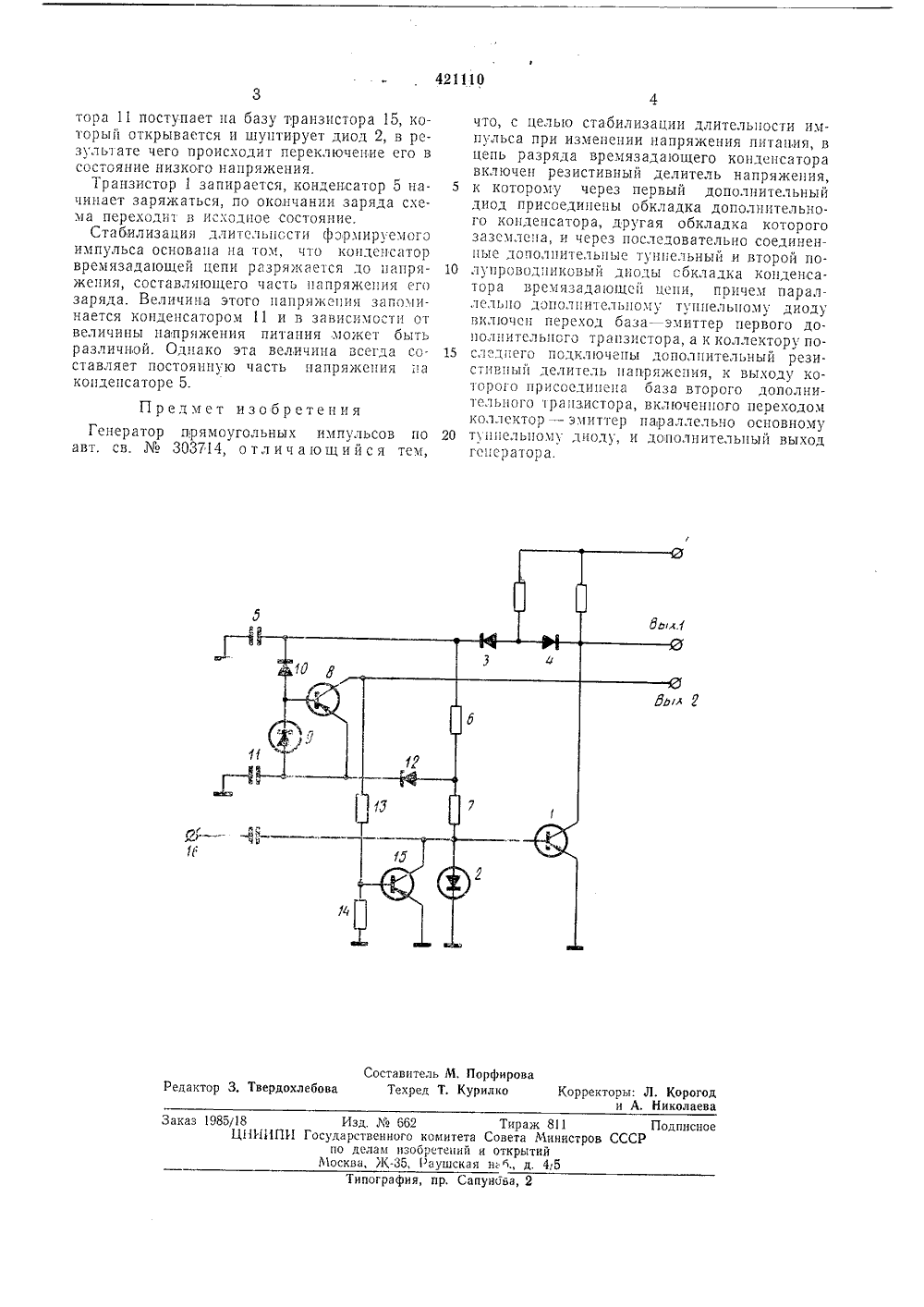

воесоо нэи па 1 еятнст- =: сок;:;. отжа МЬ:"тСоюз Советскии Социалистицесаа Республик1 п 1 42 П 1 О ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(32) ПриоритетОпубликовано 25.03.74. Бюллетень1 Дата опубликования описания 14.08.74 Государственное комет Совета Министров ССС ро делам изобретений и открытий(72) Автор изобретени В. В. Климов нститут горного де(71) Заявител ЕНЕРАТОР ПРЯМОУГОЛЪНЫХ ИМПУ В является стабилизацияпри изменении напря Изобретение относится к импульсной технике и может быть использовано в автоматике и вычислительной технике.Известен генератор прямоугольных импульсов по основному авт. св,303714, содержащий транзистор, в базовую цепь которого включен туннельный диод, и времязадающую КС-цепь, соединенную с анодом полупроволпикового диода, Катод этого диода соединен с коллектором транзистора через встречно включешый диод.Целью изобретениядлительности импульсажения питания,Это достигается тем, что из резистора в цепи разряда времязадающего конденсатора образован делитель напряжения. Выход делителя через первый дополнительный диод присоединен к обкладке дополнительного кондевсатора, другая обкладка которого заземлена, и через последовательно соединенные дополнительные туннельный и второй полупроводниковый диоды - к обкладке конденсатораа времязадающей,цепи.Параллельно дополнительному туннельному диолу включен переход база - эмиттер первого дополнительного транзистора, К коллектору последнего подключены дополнительный резистив ый делитель напряжения, к выходу которого присоединена база второго дополнительного транзистора, включенного переходом коллектор - эмиттер п У туннельному диоду, и д генератора.На чертеже изображена схема генератора.5 Генератор содержит основные транзистор 1,туннельный диод 2, диоды 3, 4, конденсатор 5 времязадающей цепи, делитель на резисторах 6, 7, дополнительные транзистор 8 той же проводимости, что и основной, последова тельно включенные туннельный диод 9, диод10, конденсатор 11, диод 12, делитель напряжения на резисторах 13, 14 и транзистор 15 проводимости, обратной транзистору 1.В исходном состоянии все транзисторы в 15 схеме заперты, туннельные диоды находятсяв состоянии низкого напряжения. Конденсаторы 5 и 11 заряжены, через диод 10 ток не течет, Положительный импульс, поступающий на вход 16, переводит диод 2 в состояние вы сокого напряжения. Транзистор 1 открывается, конденсатор 5 начинает разряжаться через резисторы 6, 7 и туннельный диод 2. При этом диод 2 током разряда поддерживается в состоянии высокого напряжения.25 Как только напряжение на конденсаторе 5уменьшается ло напряжения на конденсаторе 11, послелний также начинает разряжаться по цепи разряда конденсатора 5, В цепи диодов 9, 10 возникает ток, переключающий диод 30 9 в состояние высокого напряжения. Транзистор 8 открывается, напряжение с,конденсаПодписное Тираж 811комитета Совета Министровбретений и открытийРаушская ньяи., д. 45 Типография, пр. Сапунбва,тора 11 поступает на оазу транзистора 15, который открывается и шуцтирует диод 2, в результате чего происходит переключение его в состояние низкого напряжения,Транзистор 1 запирается, конденсатор 5 пачииает заряжаться, по окончании заряда схема переходит в исходное состояние.Стабилизация длитсльпссти Формируемого импульса основана ца том, что конденсатор времязадающей цепи разряжается до напряжения, составляющего часть папряжепия его заряда. Величина этого напряжения запоминается конденсатором 11 и в зависимости от величины напряжения питания может быть различной. Однако эта величина всегда составляет постоянную часть папряжепия па копдепсаторе 5. Предмет изобретения Генератор прямоугольных импульсов поавт, св.303714, отличающийся тем,Заказ 1985/18 Изд,662 Ц 11 И 11 ПИ Государственного по делам пзо Москва, )К, что, с целью стабилизации длительности импульса при изменении напряжения питапия, в цепь разряда времязадающего конденсатора включен резистивиый делитель напряжения, 5 к которому через первый дополнительныйдиод присоединены обкладка дополнительного конденсатора, другая обкладка которого заземлена, и через последовательно соединенные дополнительные тунпельиый и второй по лупроводпиковый диоды сбкладка конденсатора времязадающей цепи, причем параллельно дополнительному тупельпому диоду включен переход оаза - эмиттер первого дополнительпого трапзистора, а к коллектору по следпего подключены дополнительный резистивпый делитель папряжспия, к выходу которого присоединена база второго дополнительпого рапзистора, включенного переходом коллектор - эмиттер параллельно основному 20 туннельному диоду, и дополнительный выходгенератора.
