Блок функциональных модулей

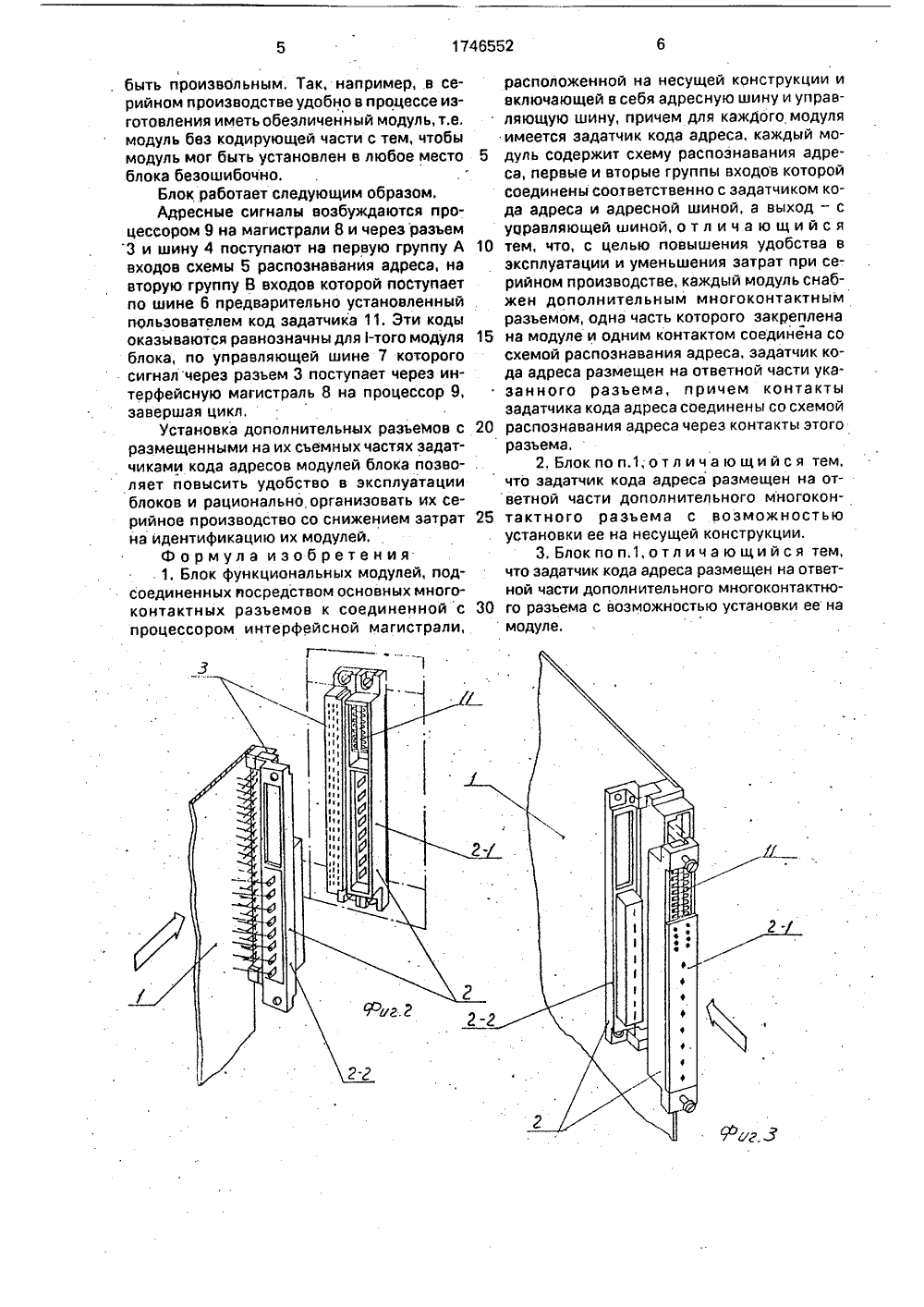

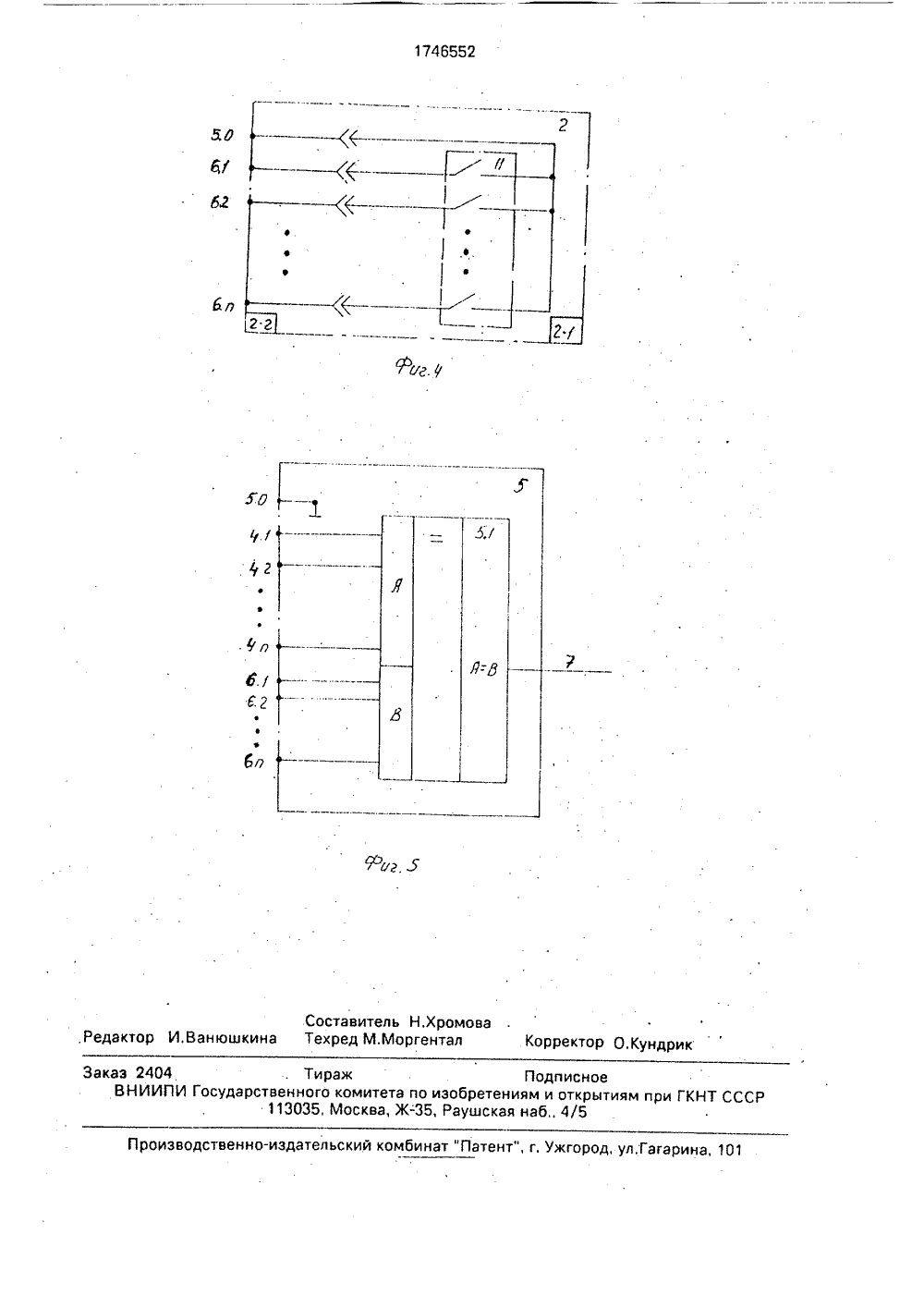

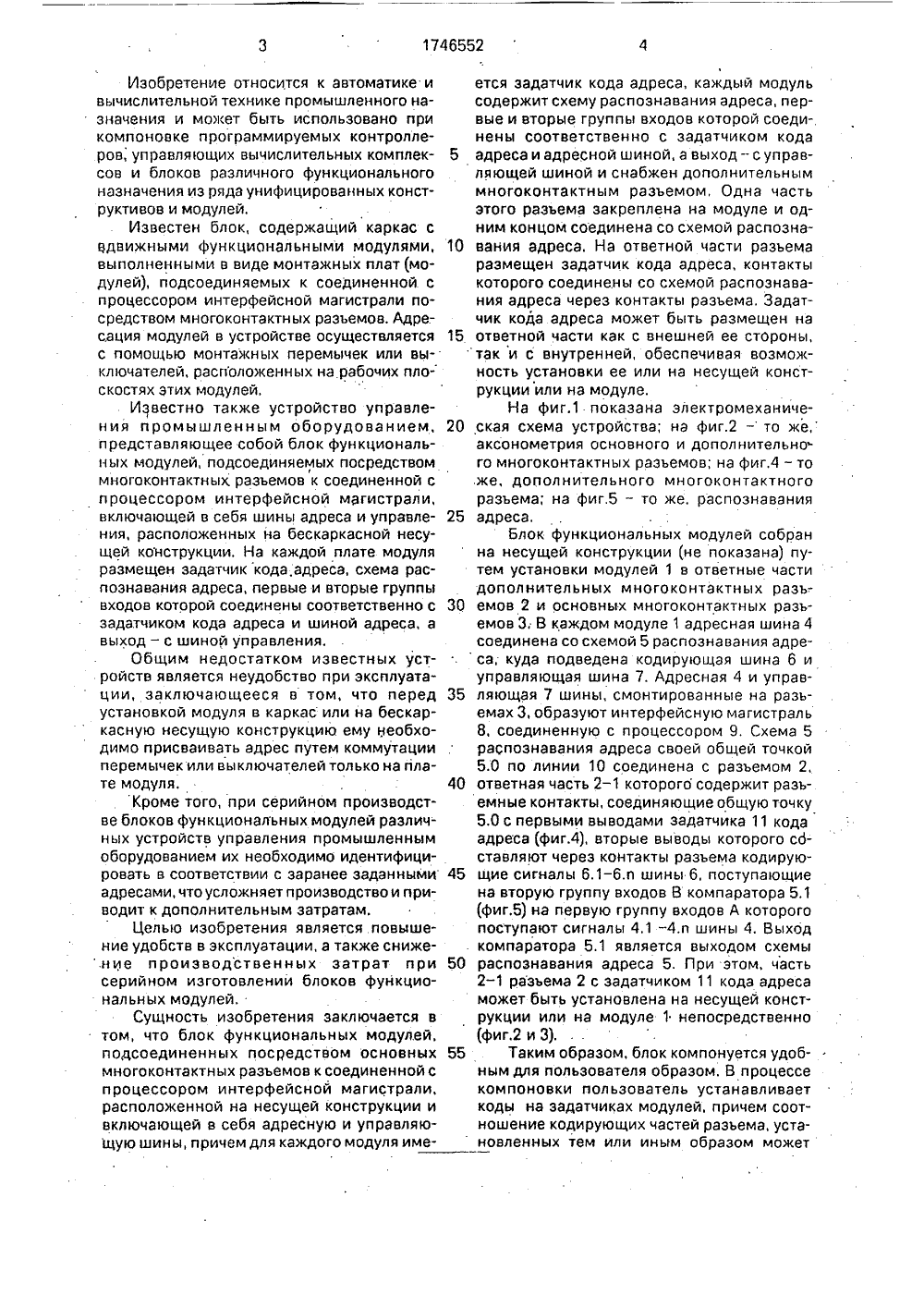

(21) 4872218/21 (22) 09,10.90 (46) 07.07.92. Бюл. М 25 (71) Харьковское научно-производственное объединение по системам автоматизированного управления (72) К.И,Диденко, М,Е.Кузьмин, А.А,Ручинский, Н.В.Харченко и В,Г.Хромов (53) 621.396.67.7 (088;8) (56) Диденко К.И. Проектирование агрегатных комплексов технических средств для АСУ ТП.-М.; Энергоатомиэдат, 1984, с.92-94.Устройство автоматизации 3115-4, Каталог Т 52, часть В, фрумы "Яеаепз", 1986, (54) БЛОК ФУНКЦИОНАЛЬНЫХ МОДУЛЕЙ (57) Использование.,"при компоновке программируемых кЬнтроллеров, управляющих вычислительных комплексов и блоков различного функционального назначения из ряда унифицированныхконструктивов и модулей. Сущность изобретения; блок содержит модули 1 с основными разъемами 2 и дополнительными разъемами 3, ответные части которых собраны на несущей конструкции. В каждом модуле 1 адресная шина 4 соединена со схемой 5 распознавания адреса. К ней же подведены кодирующая шина 6 и управляющая шина 7. Адресная шина 4 и управляющая шина 7 образуют интерфейсную магистраль, соединенную с процессором 9, На ответной части разъема. 2 установлен задатчик кода адреса, который может быть размещен на нем.либо с возможностью закрепления ответной части разъема 2 на несущей конструкции, либо на . Я самом модуле 1. Контакты задатчика соединены со схемой 5 через контакты основного разъема. 2 з,п. ф-лы, 5 ил.вые и вторые группы входов которой соединены соответственно с задатчиком кода 5 адреса и адресной шиной, а выход - с управ 10 15 20 30 35 40 ответная часть 2-1 которого содержит разъемные контакты, соединяющие общую точку 5.0 с первыми выводами задатчика 11 кода 45 50 55 Изобретение относится к автоматике ивычислительной технике промышленного назначения и может быть использовано прикомпоновке программируемых контроллеров, управляющих вычислительных комплексов и блоков различного функциональногоназначения из ряда унифицированных конструктивов и модулей,Известен блок, содержащий каркас свдвижными функциональными модулями,выполненными в виде монтажных плат(модулей), подсоединяемых к соединенной спроцессором интерфейсной магистрали посредством многоконтактных разъемов. Адре. -сация модулей в устройстве осуществляетсяс помощью монтажных перемычек или выключателей, расположенных на рабочих плоскостях этих модулей,Известно также устройство управления промышленным оборудованием,представляющее собой блок функциональных модулей, подсоединяемых посредствоммногоконтактных разъемов к соединенной спроцессором интерфейсной магистрали,включающей в себя шины адреса и упрэвления, расположенных на бескаркасной несущей конструкции, На каждой плате модуляразмещен эадатчик кода, адреса, схема распознавания адреса, первые и вторые группывходов которой соединены соответственно сэадатчиком кода адреса и шиной адреса, авыход - с шиной управления.Общим недостатком известных устройств является неудобство при эксплуатации, заключающееся в том, что передустановкой модуля в каркас или на бескаркасную несущую конструкцию ему необходимо присваивать адрес путем коммутацииперемычек или выключателей только на плате модуля.Кроме того, при серийном производстве блоков функциональных модулей различных устройств управления промышленнымоборудованием их необходимо идентифицировать в соответствии с заранее заданнымиадресами, что усложняет производство и приводит к дополнительным затратам.Целью изобретения является повышение удобств в эксплуатации, а также снижение производственных затрат присерийном изготовлении блоков функциональных модулей.Сущность изобретения заключается втом, что блок функциональных модулей,подсоединенных посредством основныхмногоконтактных разъемов к соединенной спроцессором интерфейсной магистрали,расположенной на несущей конструкции ивключающей в себя адресную и управляющую шины, причем для каждого модуля имеется задатчик кода адреса, каждый модуль содержит схему распознавания адреса, перляющей шиной и снабжен дополнительным многоконтактным разъемом, Одна часть этого разъема закреплена на модуле и одним концом соединена со схемой распознавания адреса. На ответной части разъема размещен задатчик кода адреса, контакты которого соединены со схемой распознавания адреса через контакты разъема. Задатчик кода адреса может быть размещен на ответной части как с внешней ее стороны,так и с внутренней, обеспечивая возможность установки ее или на несущей конструкции или на модуле.На фиг.1 показана злектромеханическая схема устройства; на фиг.2 - то же, аксонометрия основного и дополнительно" го многоконтактных разъемов; на фиг,4 - то же, дополнительного многоконтактного разъема; на фиг,5 - то же, распознавания адреса,Блок функциональных модулей собран на несущей конструкции (не показана) путем установки модулей 1 в ответные части дополнительных многоконтактных разь-. емов 2 и основных многоконтактных разъемов 3; В каждом модуле 1 адресная шина 4 соединена со схемой 5 распознавания адреса, куда подведена кодирующая шина 6 и управляющая шина 7. Адресная 4 и управляющая 7 шины, смонтированные на разъемах 3, образуют интерфейсную магистраль 8, соединенную с процессором 9. Схема 5 распознавания адреса своей общей точкой 5.0 по линии 10 соединена с разъемом 2,адреса (фиг.4), вторые выводы которого сдставляют через контакты разъема кодирующие сигналы 6.1 - б.п шины б, поступающие на вторую группу входов В компаратора 5.1 (фиг.5) на первую группу входов А которого поступают сигналы 4.1 - 4,п шины 4. Выход компаратора 5.1 является выходом схемы распознавания адреса 5. При этом, часть 2 - 1 разъема 2 с задатчиком 11 кода адреса может быть установлена на несущей конструкции или на модуле 1 непосредственно (фиг.2 и 3).Таким образом, блок компонуется удобным для пользователя образом. В процессе компоновки пользователь устанавливает коды на эадатчиках модулей, причем соотношение кодирующих частей разъема, установленных темили иным образом можетбыть произвольным. Так, например, в серийном производстве удобно в процессе изготовления иметь обезличенный модуль, т.е. модуль без кодирующей части с тем, чтобы модуль мог быть установлен в любое место блока безошибочно.Блок работает следующим образом.Адресные сигналы возбуждаются процессором 9 на магистрали 8 и через разъем 3 и шину 4 поступают на первую группу А входов схемы 5 распознавания адреса, на вторую группу В входов которой поступает по шине б предварительно установленный пользователем код задатчика 11. Эти коды оказываются равнозначны для 1-того модуля блока, по управляющей шине 7 которого сигналчерез разъем 3 поступает через интерфейсную магистраль 8 на процессор 9, завершая цикл.Установка дополнительных разъемов с размещенными на их съемных частях задатчиками кода адресов модулей блока позволяет повысить удобство в эксплуатации блоков и рационально организовать их серийное производство со снижением затрат на идентификацию их модулей.Формула изобретения 1. Блок функциональных модулей, подсоединенных посредством основных много- контактных разъемов к соединенной с процессором интерфейсной магистрали,расположенной на несущей конструкции ивключающей в себя адресную шину и управляющую шину, причем для каждого модуляимеется эадатчик кода адреса, каждый мо 5 дуль содержит схему распознавания адреса, первые и вторые группы входов которойсоединены соответственно с задатчиком кода адреса и адресной шиной, а выход - суцравляющей шиной, о т л и ч а ю щ и й с я10 тем, что, с целью повышения удобства вэксплуатации и уменьшения затрат при се-.рийном производстве, каждый модуль снабжен дополнительным многоконтактнымразъемом, одна часть которого закреплена15 на модуле и одним контактом соединена сосхемой распознавания адреса, задатчик кода адреса размещен на ответной части указанного разъема, причем контактызадатчика кода адреса соединены со схемой20 распознавания адреса через контакты этогоразъема,2. Блок по п.1;от л и ч а ю щи й с я тем,что задатчик кода адреса размещен на ответной части дополнительного многокон 25 тактного разъема с возможностьюустановки ее на несущей конструкции,3, Блок по п.1, отл и ч а ю щи й ся тем,что задатчик кода адреса размещен на ответной части дополнительного многоконтактно 30 го разъема с возможностью установки ее намодуле,1746552- 6Составитель Н.ХромоваТехред М,Моргентал КорректкторанюшкинндрикЗаказ 2404 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5 роизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
