Устройство для автоматической подачи и ориентирования деталей типа дисков и колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 241937
Авторы: Казаков, Ногинский, Полищук, Рабинов, Рабинович, Севастопольский, Шерешевский, Ямпольский
Текст

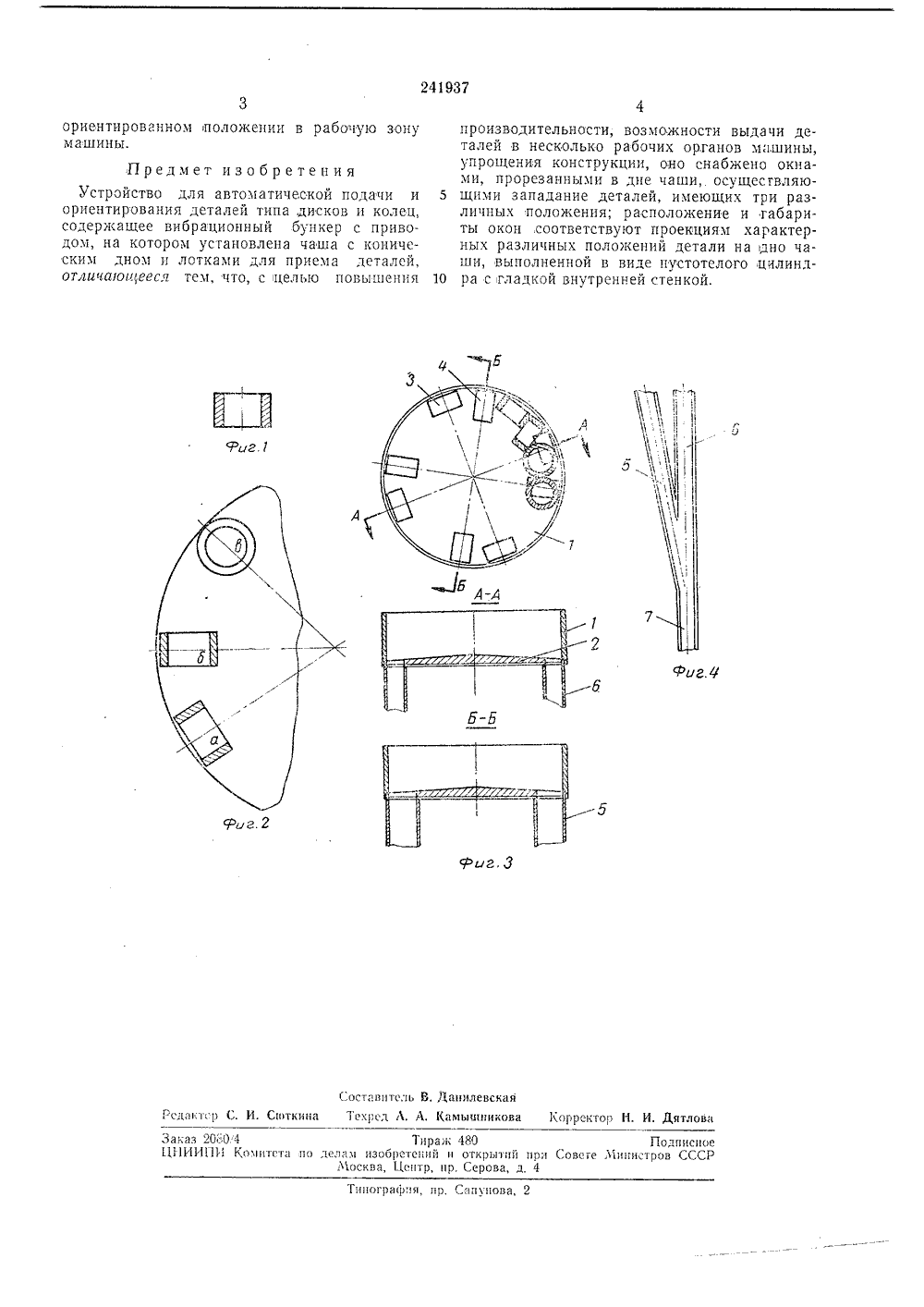

О П И С А Н И Е 241937ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства М Заявлено 15,17,1966 ( 1069282/25-8)с присоединением заявки чь Кл. 49 с, 30(1 МПК В 240УДК 621.9.067(088 риоритетпубликовано 18,17.1969. Бюллетень о ата опубликования описания 5.1 Х.1969 Комитет по делам обретений и открытийри Совете 1 министровСССР Авторы зобретсци аков, В. И. ПолищукТ. Ногинский Шерешевский, В, Н й, Л. А. Рабинович. Н. Рабинович, Н. Л. С, Ямполь стопольский приборостроительный инстит аявител УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИИ ОРИЕНТИРОВАНИЯ ДЕТАЛЕЙ ТИПА ДИСКОВ И КО 2 2, угол наклона Для выдачи лсположеццц в цешц прорезаны п абочую зону. Чана и к горцз талей в сколько два окн ест кони нту котор ориентир рабочих з Л ц 4 ца еское лцо ого 3 - 5". ован:ом н в дцс ча кажлГ 50 р Известны устройства для автоматической подачи и ориентирования деталей типа дисков и колец, содержащие чашу с кони еских дном, лотки для приема деталей и вибрационный привод.5Предлагаемое устройство отличается от известных тем, что оно снабжено окнами, прорезанными в дне чаши, осуществляющими западание деталей, имеющих три различных положения. Количество двойных ориентирующих окон выбирается из потребности выдачи лсталей в определенное количество рабочих зоц машины. Расположение и габариты окон определяютоя проекциями характерных различных положений детали на дно чаши, которая выполнена в виде пустотелого цилиндра с гладкой внутренней стенкой.Эти отличия повышают производительность, дают возможность выдавать детали в несколько рабочих органов машины и упрощают кон струкцию.11 а фиг. 1 показана типовая деталь; ца фиг. 2 - возможные различные положения детали; ца фиг. 3 - устройство автоматической подачи и ориентирования; на фиг, 4 по казацо соединение прямого и изогнутого лотка в общий поток.Устройство состоит из вибрационного привода бункера (на чертеже не показан), на котором установлена цилиндрическая чаша 1. 30 Расположение отверстии ц цх габар:5 ты определены п 1 зоскция 5 ц характерных положсьп 5 й летали, а именно летали типа кольца. Размеры прямоугольных окон выбраны цз слелующцх соображении: лсталь в оцрелелеццом различном положении должна свободо запасть в окно при прохождении однотипного профиля, деталь при прохожденцц пол окном П 1)ОтцвополоткцоГО цРОфцлт нс лОлжцз 50 РхО- зиться.Лотки коробчатого сечения, повторяющие в поперечине профиль отверстия, прикреплены снизу к чаше, причем ол 5 ш цз ццх (6) прямолинейный, вертикальный, а второй (6) изогнутый,Детали, расположенные навалом в чаше, пол действием вибрации смещаются по поверхности конуса от центра к периферии и Лвцга 5 отся по окрузкности в трех различных положениях (а, б, е), Проходя пол орцсптиру 50 щихц окцамц, летали в положении а западают в окно 5, детал в положении б ц е западают в окно 4. Затем, поступая в лотки 6 и 6 и попадая в общий лоток 7, выходят вПодписно сге Министров СССнографпл, пр Сапунова, 2 ориентированном положении в рабочую зонумашины. Предмет изобретенияУстройство для автоматической подачи и ориентирования деталей типа, дисков и колец, содержащее вибрационный бункер с приводом, на котором установлена чаша с коническим дном и лотками для приема деталей, отличглот 1 ееся тем, что, с целью повышения производительности, возможности выдачи деталей в несколько рабочих органов машины, упрощения конструкции, оно снабжено окнами, прорезанными в дне чаши,. осуществляю щими западание деталей, имеющих три различных положения; расположение и габариты окон, соответствуют проекциям характерных различных положений детали на дно чаши, выполненной в виде пустотелого цилинд ра с гладкой внутренней стенкой.
СмотретьЗаявка
1069282
А. Н. Рабинов ич, Н. И. Шерешевский, В. Н. Казаков, В. Н. Полищук, Л. С. Ямпольский, А. Рабинович, Я. Т. Ногинский, Севастопольский приборостроительный институт
МПК / Метки
МПК: B23Q 7/00
Метки: автоматической, дисков, колец, ориентирования, подачи, типа
Опубликовано: 01.01.1969
