Ивлев

Номер патента: 1353549

Опубликовано: 23.11.1987

Авторы: Вебер, Ивлев

МПК: B21C 37/08

Метки: труб, трубопроводов, эмалированных

...термические напряжения на границеметалл - покрытие и повышает прочностьсцепления эмали с металлом. Замедленноеохлаждение участка трубопровода после обжига со скоростью 6 - 30 град./мин можетосуществляться с помощью изоляции стыкатрубопровода различными материалами, например асбестом или песком, При этомпродолжительность изготовления одногостыка не увеличивается, так как после нанесения на стык теплоизоляции данныйучасток трубопровода не требует обслуживания.Пример. На внутреннюю поверхностьтруочатых образцов Я 1 4 мм наносятчетырехслойное эмалевое покрытие, состоящее из двух слоев грунтовой эмали марки20 5/3132 и двух слоев покровной эмали марки 339. На внутреннюю поверхность образцов поверх эмалевого покрытия на расстоянии 10 мм от...

Номер патента: 1350470

Опубликовано: 07.11.1987

Авторы: Ивлев, Петров, Сирота, Федосимов, Челибанов

МПК: G01B 5/06

Метки: водной, нефтепродуктов, пленки, поверхности, толщины

...является повышение точности, производительности и упрощение измерения толщины нефтяной пленки на поверхности воды за счет исключения влияния мелкомасштабной пространственной неоднородности пленки. Способ осуществляют следующим образом.Определяют концентрацию аэрозольных частиц в приводном слое атмосферы над чистой и загрязненной нефтепродуктами поверхностями воды. Измерения проводятся на высоте 2 - 3 м над поверхностью воды. При измерении концентрации аэрозолей над загрязненной поверхностью замеры производят в трех точках нефтяного пятна, отстоящих друг от друга на 250 - -400 м. Определяют усредненное для этих точек значение концентрации (а). Измерение концентрации аэрозолей над чистой поверхностью воды (по) производят на...

Номер патента: 1350127

Опубликовано: 07.11.1987

Авторы: Бакалин, Будников, Ивлев, Кулиджанов, Машталир, Перлин

МПК: C03C 8/16

Метки: композиция, металлов, покрытия, эмалевого

...покровной бортовой эмали 15 подвергают мокрому помолу вместе с мельничными добавками, Аналогично осуществляют помол и грунтовой смеси. Затем покровный и грунтовой шликеры перемешивают и наносят на металличес 20 Кие иэделия.Использование описываемой композиции позволяет в 2 раза увеличить производительность установок эмалирования труб, упростить технологичес кий процесс эмалирования при сохранении качества покрытия. Формула изобретенияЗОКомпозиция для получения эмалевого покрытия для металлов, включающая шликер грунтовой эмали на основе двух фритт с различной температурой плавТаблица ТемпераТемпературоустойчиШликер Сплошность покровнойп 7 р аоплавв составе композив составе смеси пения,С.Г,840 250 250 50 300 60 300 70 890 350 840 20...

Номер патента: 1349958

Опубликовано: 07.11.1987

Авторы: Ивлев, Комаров, Свинаренко, Усенко

МПК: B23Q 7/00

Метки: загрузки

...4 ост Редактор О. Юрко Заказ 5052/13 ВНИИПИ Госуда 113 Производственнкая ственного комит35, Москва, Жполиграфическо Изобретение относится к машиностроению, может быть использовано при автоматизации процесса загрузки в станках и автоматических линиях и является усовершенствованием изобретения по авт. св.797868. 5Целью изобретения является повышениенадежности и стабильности работы устройства за счет исключения появления паразитныхколебаний, возникающих при несовпадении центра тяжести с центральной осью,относительно которойпроисходят колебанияустройства.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг, 2 -- то же,вид сверху.Устройство состоит из вибрационного питателя с кольцевым лотком 1, соединенного стержневыми...

Номер патента: 1348305

Опубликовано: 30.10.1987

Авторы: Бакалин, Вебер, Ивлев, Штейнберг

МПК: C03C 8/16

Метки: шликер, эмалевый

...шликера составляет 51-65 мм. 2 табл.12-20 12-20 5-140,5-1,0 Т а б л и ц а 1 компонента,мас,7 одержан мпоненть Фриттагрунтовой эмали 905 рит;а окров Фритта бортовой эма ли ЭСБ 1010 ой эма Э58,13 В О,8 Изобретение относится к составам шликеров для получения кислотостойких безгрунтовых стеклоэмалевых покрытий на стальных изделиях.5Цель изобретения - повышение растекаемости.Для приготовления эмалевого шликера компоненты размалывают в шаровой мельнице до тонины помола 1,2-1,6 ед. по методу Лисенко. Полученныц безгрунтовой шликер наносят на иэделия известным способом, сушат и затем обжигают.В табл. приведены составы фритт, 15 содержащиеся в шликере.В табл.2 представлены различные составы шликеров, а также их свойства в сравнении с...

Номер патента: 1347163

Опубликовано: 23.10.1987

Авторы: Иванов, Ивлев, Модель

МПК: H03K 3/80

Метки: генератор, пилообразного

...- ток охвачен отрицательной обратной связью при помощи фильтра 9 низких частот по постоянному току, протекающему черезкатушку 3. Для повьпиения стабильности постоянной составляющей пилообразного тока введен пассивный двухг.;олюсник 10, причем чем больше по величине сопротивление в цепи двухпслюсника, тем выше стабильность постоянного тока, протекающего через катушку 3,Так как ток центровки определяет 50ся выражением Т ц = Пц/К, где К -сопротивление двухполюсника 10;напряжение центровки, то его величи-,на также изменяется мало. При этомуменьшается относительная постоянная времени цепи отклоняющей катушкичто приводит к изменению размаха отклоняющего тока (1). Поэтому,чтобы повысить стабильность отклоняющего тока, необходимо увеличивать...

Номер патента: 1339877

Опубликовано: 23.09.1987

Авторы: Ивлев, Модель, Палатник, Петрова

МПК: H03K 4/02

Метки: генератор, пилообразного

...усилителя 13.Генератор пилообразного тока работает следующим образом.С вьгхода генератора 1 поступают строчные синхрониэирующие импульсы а счетный вход счетчика 2, в котором 10 15 20 30 35 40 45 50 55 происходит подсчет импульсон, Каждому состоянию счетчика соответствует значение двоичного кода, определяемого значениями сигналов на выходах разрядов счетчика 2, которые поступают одновременно на входы первого ЦАП 3, 0-входы триггеров (8-1) -(8-М). ЦАП 3 преобразует последовательность кодовых комбинаций в аналоговый ступенчато-пилообразный сигнал Ч , который имеет п всплесков. Этот сигнал одновременно поступает на вход дифференцирующего элемента 12 и на один из входов дифференциального усилителя 13. С выхода дифференцирующего элемента...

Номер патента: 1339794

Опубликовано: 23.09.1987

Авторы: Гололобов, Ивлев, Куделькин, Меркулов, Осадчий, Рымша

МПК: H02K 41/035

Метки: линейный, электродвигатель

...между рядами полюсных выступов 8 и 9 позволяет увеличить тяговое усилие за счет увеличения электромагнитных нагрузок - линейной токовой нагрузки, либо значения магнитной индукции в воздушном зазоре, что дает возможность более эффективного использования активной поверхности магнитопровода якоря.Расстояние между рядами полюсных выступов 8 и 9 в предлагаемой конструкции определяется только расчетным значением высоты постоянного магнита 5 с полюсными наконечниками 6 и 7.Двигатель работает следующим образом,Намагничивающая сила постоянного магнита создает в магнитопроводе машины основной магнитный поток Ф, . Полюсные наконечники 6 и 7 способствуют эффективному использованию по стоянного магнита по всей длине, а 15 20 25 30 35 40 не только...

Номер патента: 1338022

Опубликовано: 15.09.1987

Авторы: Ивлев, Модель, Тулин, Шишков

МПК: H03K 4/60

Метки: генератор, пилообразного

...2. Во время прямого хода ключевой генератор 1 открыти ток в нагрузке 2 изменяетсяпо пилообразному закону, Генердтор 5пилообразного напряжения выполнен посхеме заряда (прямой ход) - разряда(обратный ход) конденсатора (це показан) через токостабилизирующийдвуполюсник, Используя генератор пилообразного напряжения такого типа,можно получать различные формы выходного пилообразного напряжения, которое усиливается по напряжению предварительным усилителем 6 и по мощности - усилителем 7 мощности, охвачен 38022 2 О 50 55 1015Э30 цые обрдтцой связью цо напряжению.Выход усилителя 7 мощности (обычночерез измерительцьп резистор 1 Ом)соединен с другим выводом нагрузки 2.Таким образом, подключая к нагрузке2 пилообразное цдпряжецие различнойформы,...

Номер патента: 1330438

Опубликовано: 15.08.1987

Авторы: Ивлев, Литвин, Подрезенко, Попко, Рыжов, Ярошенко

МПК: F27D 3/00

Метки: загрузки-выгрузки, перемещения

...изделий представляетсобой установленный на раме 28 наклонный желоб 29 для размещения ориентированных изделий 16 перед их захватом механизмом поштучной подачи.Для нагрева изделий 16 в устройстве применяется щелевой индуктор 30.Устройство работает следующим образом.Включают привод (не показан) транс.портера, т.е. тяговые цепи 1 транспортера с закрепленными на каретках2 центрирующими приспособлениями 3приводят в движение диски 14 и 24механизма поштучной подачи изделий.При вращении диска 24 паз 25 захватывает одно изделие 16, отсекаяостальные, на наклонном желобе 29накопителя и подает его в паз 15 диска 14, куда оно скатывается по наклонному лотку паза 25. Вращаясь,диск 14 подает иэделие на позициюзагрузки транспортера, где в...

Номер патента: 1327023

Опубликовано: 30.07.1987

Авторы: Ивлев, Павловский, Пятаев

МПК: G01R 29/26

Метки: интенсивности, коэффициента, плотности, спектральной, четырехполюсника, шума

...полосы пропускания исследуемого четырехлолюсника , так как при нарушении левой части неравенства показапия селективного вольтметра будут искажаться Аликкер-шумами генератора 1 (Фиг.2) а лри нарушении правой части неравенства измерения будут проводиться за пределами полосы лролускания исследуемого четырех.лолюсника.Затем, установив частоту сигнала генератора 7 равной Г устанавливают его уровень соответствующим глубине модуляции АМ-сигнала на входе четырехполюсника, равной щ , При этом глубину амплитудной модуляции п 1 выбирают такой чтобы в процессе изменения огибающей АМ-сигнала че - тырехполюсник не выходил за пределы выбранного участка амплитудной характеристики. С другой стороны, уровень амплитуды огибающей АМ-сигнала должен...

Номер патента: 1325379

Опубликовано: 23.07.1987

Авторы: Бахтизин, Ивлев, Сушко

МПК: G01R 29/12

Метки: измеритель, напряженности, поля, электростатического

...измерения степени электризацииполимерных материалов или в устройствах электронно-ионной технологии,Цель изобретения - повышение чувствительности измерений. ОНа фиг.1 представлена блок-схемаизмерителя; на фиг.2 - разрез А-Афиг.1; .на фиг,3 - пластины с прорезяУстройство содержит усилитель 1, 15камертон 2 из ферромагнитного материала, электромагнитные систему возбуждения (обмотка 3 с магнитопроводом) и систему обратной связи (обмотка 4 с магнитопроводом), Камертон 2 20является частотозадающим элементомв системе камертонного генератора,включающего усилитель 1 с системойвозбуждения и системой обратной связи. Иагнитопроводы обмоток Э и 4 охватывают ножки камертона, магнитныезазоры в магнитопроводах должны бытьминимальны. Камертон 2 с...

Номер патента: 1318535

Опубликовано: 23.06.1987

Авторы: Богатых, Данилюк, Зенин, Ивлев, Сокольская, Соловьев, Сулимов

МПК: C02F 1/46, C02F 1/463

Метки: вод, сточных, электрохимической

...подают сточные воды без подачи тока на электролизер с нерастворимыми электродами, при этом поступающие стоки имеют рН 7-8, а через алюминиевые электроды пропускают ток плотностью 5 мА/смВыходящие из анодного пространства стоки имеют рН 4,3-4,5, а из ка-. тодного пространства - рН 9,1-9,3. Переполюсовка производится каждые 30 мин, При этом на поверхности электродов образовывается рыхлый осадок. Качественный анализ этого осадка на инфракрасном спектрофотометре показывает, что он состоит из гидроокиси алюминия, смешанной с гидроокисью магния, Через 30-40 ч работы осадок практически полностью забивает анодное и катодное пространства. При прекращении электролизера на растворимых электродах из алюминия наблюдается их коррозия с образованием...

Номер патента: 1310321

Опубликовано: 15.05.1987

Авторы: Бахабов, Ивлев, Кириллов, Миркис, Смирнов

МПК: B63B 9/00, B66B 9/00

Метки: междубортового, обслуживания, площадка, подъемника, пространства, рабочая, судна

...при этом рабочее положение. 1 з.п. ф - лы, 5 ил. ные с одной из соответствующих балок 6 с помощью шарниров 9. К поперечным балкам 6 прикреплен настил 10, включающий в себя секторные пластины 11, 12, расположенные радиально по отношению к штанге 2. Кромки всех смежных пластин 11, 12 соединены между собой с помощью шарниров 13, 14, при этом первые из радиально расположенных относительно штанги 2 секторных пластин 11 выполнены с возможностью одновременного поворота и возвратно-поступательных ограниченных перемещений по балкам 6, а вторые пластины 12 попарно шарнирно связаны между собой и с соответствующими им соседними первыми секторными пластинами 11.Оси шарниров 13, соединяющих между собой кромки вторых смежных секторных пластин 12,...

Номер патента: 1309118

Опубликовано: 07.05.1987

Авторы: Ивлев, Нестеренко

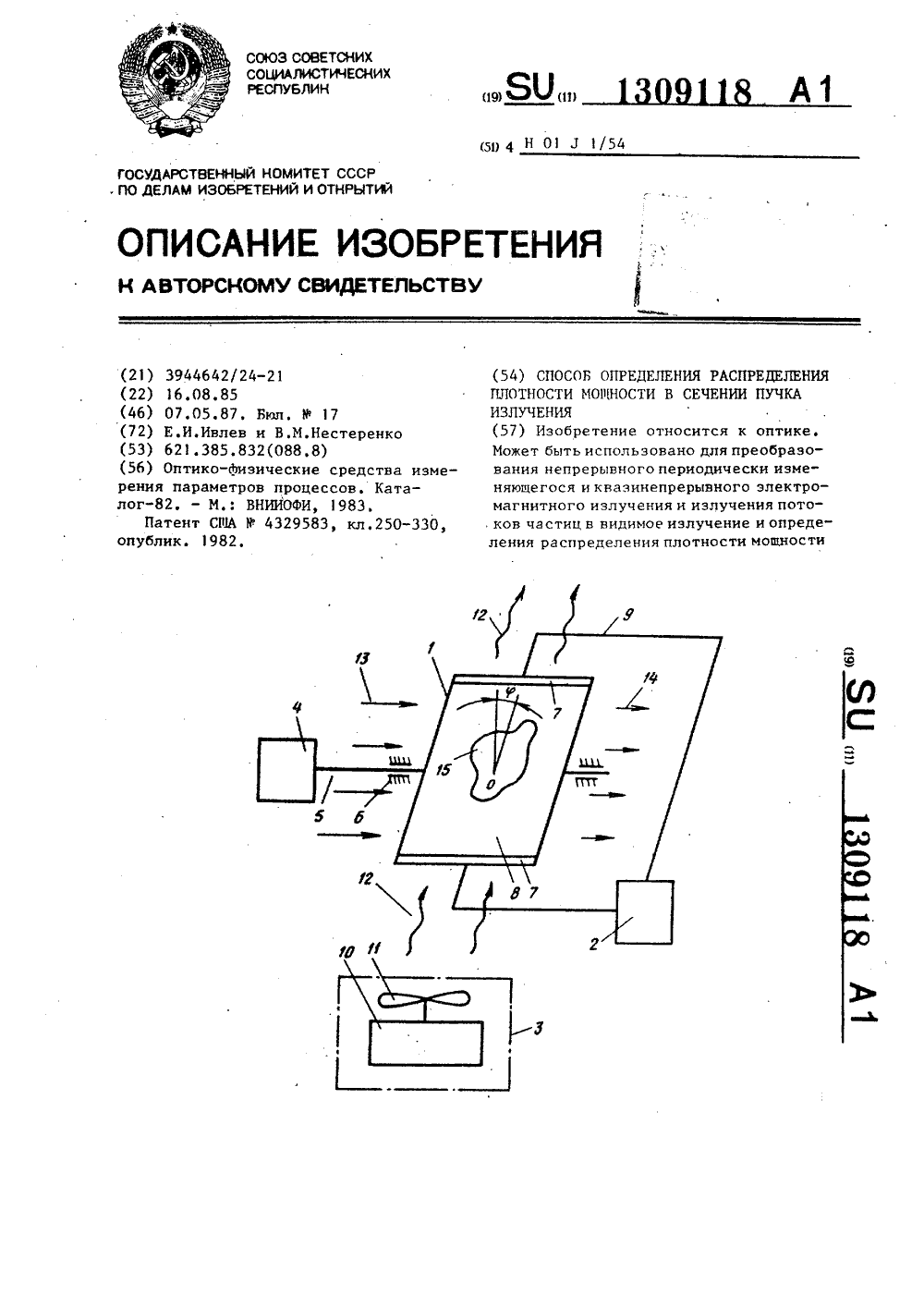

МПК: H01J 1/54

Метки: излучения, мощности, плотности, пучка, распределения, сечении

...максимальный угол падения излучения на поглотитель 8 , при котором пумоксфчок излучения еще не выходит за край поглотителя. При этом обеспечивается преобразование излучения в видимое для максимально допустимого значения3плотности мощности Ф. Затем на приемник подают излучение 13, часть которого 14 проходит через поглотитель. Наблюдают изменение цвета или пороговую светимость поглотителя 15, возникающую в результате его нагрева поглощенной частью излучения (эквиэнергетическая линия, поверхность). Если плотньсть мощности излучения У меньше У,ч, то светимость поглотителя не наблюдается. В этом случае путем поворота приемника с помощью устройства 4 следует уменьшить угол падения излучения на приемник ( или с помощью регилируемого...

Номер патента: 1302101

Опубликовано: 07.04.1987

Авторы: Аничхин, Блюменкранц, Динцин, Ивлев

МПК: F24F 3/147

Метки: вентиляции, кондиционирования, системах, тепла, утилизации, холода

...вытяжного воздуха и, следовательно, повышение эффективности утилизации теп ловой энергии в период размораживания,теплообменника. 1 130Изобретение относится к техникевентиляции и кондиционирования воздуха,Целью изобретения является повышение эффективности утилизации тепловой энергии в период размораживаниятеплообменникаНа фиг, 1 представлена принципиальная схема установки для утилизации тепла и холода в системах вентиляции и кондиционирования с перекрестно-точным теплообменником; нафиг, 2 - разрез А-А на фиг. 1; нафиг,3 - принципиальная схема установ.ки для утилизации тепла и холода всистемах вентиляции и кондиционирования с противоточным теплообменником,Установка для утилизации тепла ихолода в системах вентиляции и кондиоионирования...

Номер патента: 1301528

Опубликовано: 07.04.1987

Авторы: Гудкова, Ивлев, Иноземцев, Павлова

МПК: B21D 43/00

Метки: промышленный, робот

...обрабатывающем инструменте 24, Блок управления включает всебя распределители 11, 12, 42, 43 и выключатели 13, 14, 45, 46, которые размещены на корпусе 3 робота,Робот устанавливается возле рабочегостола 48, на котором могут быть закреплены матрицы цельные или разъемные, взависимости от изготавливаемого изделия.Исходное положение промышленного робота.Платформа 2 находится в верхнем положении над листом расположения заготовок, рабочая среда из распределителя 11поступает в нижнюю полость силового цилиндра 4, из распределителя 12 - в бесштоковую полость силового цилиндра 8, из35распределителя 42 - в штоковую полостьцилиндров 29, из распределителя 43 - в бесштоковую полость цилиндров 36.Робот работает следующим образом.При установке...

Номер патента: 1300605

Опубликовано: 30.03.1987

Авторы: Беликов, Ивлев, Сахаров, Хуторной

МПК: H02K 41/035

Метки: двигатель, линейный, постоянного, электрический

...Цел ния - повыщение тягово линейного двигателя по за счет компенсации ус роннего магнитного при гатель состоит из подвижной части в виде двух одинаковых магнитопроводов 1, размещенных на ферромагнитной пленке 2, Каждый из них охвачен обмоткой возбуждения 3, а якорная обмотка 4 - общая для двух магнитопроводов, К плите 2 жестко прикреплены две неферромагнитные планки 5, а к ним прикреплено ферромагнитное ярмо 6, расположенное под полюсообразующими выступами 7, верхние и нижние плоскости которых образуют одинаковые по величине зазоры 8, = 8 с активными поверхностями магнитопроводов (о,) и ярма (Е ). Выступы 7 расположены в два ряда, Для то- а го, чтобы скомпенсировать усилие одностороннего притяжения, площадь ярма, находящаяся под...

Номер патента: 1296366

Опубликовано: 15.03.1987

Авторы: Ивлев, Свинаренко, Усенко

МПК: B23Q 7/08

Метки: загрузочное

...г. Ужгород, ул. Проектная, 4Изобретение относится к машиностроению и может быть использовано для загрузки станков и автоматических линий ориентированными деталями.Цель изобретения - повышение произво 5 дительности устройства за счет увеличения количества выдаваемых правильно ориентированных деталей,На фиг. 1 изображено предлагаемое загрузочное устройство, вид в плане; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - раз рез Б-Б на фиг. 1.Устройство состоит из бункера 1, вибростола 2, на котором имеются продольные ориентирующие канавки 3 и профильные окна 4 для выдачи деталей, На вибростоле 2 жестко закреплены кронштейны 5, на которых посредством упругих элементов 6 крепится пластина 7, расположенная над вибростолом 2 перпендикулярно...

Номер патента: 1294684

Опубликовано: 07.03.1987

Авторы: Бестемьянов, Зорин, Ивлев, Лисенков, Любимов, Розенберг, Шалягин

МПК: B61L 25/06

Метки: автоматической, локомотивной, сигнализации

...задания направления движения выполнен в виде контактов реверсивной рукоятки контролера машиниста, коммутация которых происходит в положениях Вперед, О и Назад. Блок 8 контроля направления движения выполнен путем реализации логической функции отрицания неравнозначности для сигналов Вперед и Назад с выходов блока 9 контроля направления движения и блока 10 задания направления движения локомотива,Устройство работает следующим образом.Поступающие с пути сигналы воспринимаются приемником 1 и поступают на вход дешифратора 4, который в зависимости от поступающего кода управляет блоком 5 индикации. В зависимости от поступающего сигнала с блока 3 измерения скорости и блока 2 контроля бдительности в дешифраторе 4 вырабатывается сигнал, управляющий...

Номер патента: 1291450

Опубликовано: 23.02.1987

Авторы: Богданович, Бузунов, Ивлев, Соловьев

МПК: B60J 7/00, B60P 7/04

Метки: грузовой, платформы, средства, тент, транспортного

...закреплены упоры 24 для ограничителя 25, закрепленного на дополнительной стойке 14. Ограничитель-подставка 25 (фиг. 5) опирает 5 10 15 20 25 ЗО 35 40 ся на упор 24 при откидывании дополнительной стойки 14 и фиксируется на упоре 24 лиркой 26. Верхняя часть (фиг. 2) поперечных стоек 7 нижних рамок 5 снабжены байонетными замками 27, установленными на концах продольных тяг 8. Во втулках 28 (фиг. 3), установленных в торцах продольных тяг 8, вставлена ось-фиксатор 29 замка 27, установленная в стакане 30, который закреплен на поперечной стойке 7, снабжен крышкой 31 и имеет прорезь 32 на боковой стенке, в которой размещена ручка 33, связанная с осью-фиксатором 29. Ось-фик сатор 29 подпружинена пружиной 34 относительно стакана 30, Нижняя часть...

Номер патента: 1288910

Опубликовано: 07.02.1987

Авторы: Бадер, Беляев, Ивлев, Мильруд, Пасковатый, Шаварова

МПК: H03M 1/18

Метки: адаптивный, аналого-цифровой

...стабилизации выходного сигнала.Пусть справедливо соотношение 613 ИА ,. Опорное напряжение мало, в первом счетчике один записывается максимальное число, но входнойсигнал больше сигнала преобразователя 7 код - напряжение. Если первый счетчик 6 сосчитает следующий импульс, то он сбросится в нулевое состояние. Для предотвращения этого существует блок 11 ограничения, который, используя старший разряд и перенос первого реверсивного счетчика (фиг.Зз) дешифрует это состояние и вырабатывает импульс для установки Э-триггера 3 верхнего уровня в "О" (фиг.Зи). По диаграмме состояния элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 следующий импульс на сложение уже не пройдет на вход первого реверсивного счетчика 6, потому что на входе переноса этого счетчика (на...

Номер патента: 1287260

Опубликовано: 30.01.1987

Авторы: Ивлев, Модель, Петрова

МПК: H03K 4/60

Метки: генератор, пилообразного

...управляющий сигнал55через резистор подается на базу илиэмиттер транзистора.На первой шине 10 питания " положительное напряжение, на второй шине 12 - отрицательное. Управляемый источник 11 на своем выходе создает отрицательное напряжение, изменяющееся пропорционально положительному напряжению на его же управляющем входе и может быть выполнен по одной из известных схем управляемых стабилизаторов напряжения.Генератор пилообразного тока работает следующим образом.В промежутках между синхроимпульсами, поступающими на входную шину 2 (прямой ход развертки), ток второго генератора 5 закорачивается на общую шину ключом 1, ключ 3 заперт, а конденсатор 6 заряжается током генератора 4, Напряжение обратной связи, поступающее на...

Номер патента: 1281833

Опубликовано: 07.01.1987

Авторы: Аничхин, Ивлев, Кожухов, Куркова

МПК: F24F 3/147

Метки: вентиляции, кондиционирования, системах, тепловой, утилизации, энергии

...кинематически связана с приводом 14 с возможностью перекрытия по меньшей мере одного приточного канала 3.На торцовом входе 6 или выходе 8 вытяжных каналов 4 пластинчатого теплообменника 2 размещена дополнительная приводная заслонка 15 со сквозными отверстиями 16, которая кинематически связана с 35дополнительным приводом 1 с возможностью перекрытия вытяжных каналов,4,смежных с перекрытым основной приводнойзаслонкой 13 приточным каналом 3, и обеспечения синхронности перемещения с основной заслонкой 13.Установка для утилизации тепловой энергии в системах вентиляции и кондиционирования работает следующим образом.Приточный обрабатываемый воздух поступает по входному патрубку 9 в пластинчатый теплообменник 2, проходит через приточные...

Номер патента: 1274082

Опубликовано: 30.11.1986

Авторы: Ивлев, Свинаренко, Усенко

МПК: H02K 33/00

Метки: вибропривод

...на боковом стержне Ш-образного сердечника электромагнита, возвратную пружину 7, закрепленную одним концом на основании вибропривода, а другим - на втором крайнем стержне сердечника электромагнита с боковой стороны, противоположной размещению соленоида. Устройство работает следующим образом. При отклонении амплитуды колебаний от заданной в результате изменения напряжения в сети сердечник соленоида 6 либо втягивается в соленоид при увеличении напряжения в сети, либо выходит из соленоида под действием пружины 7 при уменьшении напряжения в сети, и тем самым поворачивается сердечник 1 электромагнита, изменяя при этом площадь его взаимного воздействия с якорем электромагнита. Вследствие этого изменяется тяговое 1 25 31 35 41...

Номер патента: 1272415

Опубликовано: 23.11.1986

Авторы: Беликов, Буштян, Ивлев, Меркулов, Минихис, Осадчий

МПК: H02K 41/02

Метки: двигатель, индукторного, линейный, типа, цетракол, электрический

...2 и возбуждения 3 и размещенный над неподвижной путевой структурой в виде ферромагнитной полосы 4 с полюсными выступами 5, расположенными в шахматном порядке,На 25 подвижном модуле установлен корпусной элемент б, на котором закреплена ,ось 7 с неподвижным цилиндрическим коллектором 8, снабженным дополнительными контактными кольцами 9.Щет- ЗО кодержатель 10 со щетками 11 установлен на оси 7 в подшипнике 12, Щеткодержатель 1 О с помощью ступицы 13 соединен с валом 14, на котором крестообразно закреплены стержни 15 прямоэубого цевочного эацепления,на концах которых в опорах вращения установлены ролики 16, выполняющие роль цевок, Ролики 16 входят в зацепление непосредственно с шахматно 4 О расположенными полюсными выступами 5. С целью...

Номер патента: 1271628

Опубликовано: 23.11.1986

Авторы: Знаменский, Ивлев, Иноземцев

МПК: B22C 9/08, B23P 19/027

Метки: робот

...элемент 38опирается на среднюю часть пуансоназвездочки,Пружина 39 удерживает платформу 2 при отсутствии рабочей среды в верхнем положении в целях безопасностиЦепь 40 служит приводным органом дляпуансона-звездочки 32 от звездочки 26, Натяжка цепи и съем осуществляются с помощью натяжного устройства 29,На штоке 7 силового цилиндра 8 закреплен регулировочный винт 41. Выключатели 42 и 43 закреплены на платформе 2Кронштейн 44, смонтированныйна плите 25, служит упором,цля выклюПри исходном положении робота платформа 2 находится в верхнем лоло жении рабочая среда иэ распределителя 11 поступает в нижнюю полость силового цилиндра 4, а из распределителя 12 - в бесштоковую полость силового цилиндра 8.Робот работает следующим образом.При...

Номер патента: 1268348

Опубликовано: 07.11.1986

Авторы: Будников, Вебер, Джуламанов, Ивлев

МПК: B23K 31/06

Метки: труб, трубопроводов, эмалированных

...покрывает сварной шов, образуя качественное сплош- Ббное покрытие.П р и м е р. От труб диаметром57 мм толщиной стенки 4 мм и трубдиаметром 114 мм толщиной стенки 5 ммотрезают трубчатые образцы длиной70 мм. На внутреннюю поверхность образцов наносят четырехслойное эмалевое покрытие: два слоя грунтовой эмали, состоящей из 70% эмали марки 15 и 30% эмали марки 32, и два слоя по- кровной эмали марки 339, На внутреннюю поверхность образцов поверх эмалевого покрытия наносят эмалевую пасту грунтовой эмали, состоящей из 70% эмали марки 15 и 30% эмали марки 32, Пасту наносят на участке шириной 10 мм, начиная от торцов трубчатых образцов.Подготовленные таким образом образцы сваривают попарно с применением как электродуговой, так и газовой...

Номер патента: 1263441

Опубликовано: 15.10.1986

Автор: Ивлев

МПК: B23B 51/06

Метки: глубокого, сверления, сверло

...на различном расстоянии от осиинструмента таким образом, чтобы при сверлении разделить глубину резания между ними, Внутренняя режущая пластина 2, находящаяся ближе к оси сверла, предназначена для обработки центральной части.отверстия, а периферийная пластина 3периферии отверстия, Относительное угловоерасположение периферийной режущей пластины 3 и направляющих 4 и 5 характеризуется тем, что сумма центральных углов,определяющих в торцовой плоскости положение направляющих относительно периферийной режущей пластины 3, составляет величину, изменяющуюся в пределах, меньших 25половины окружности:180 ) 1+) 140,где Ч, - центральный угол между периферийной режущей пластиной и первой направляющей, отсчитываемый по часовой...

Номер патента: 1261061

Опубликовано: 30.09.1986

Авторы: Беликов, Гольдрайх, Ивлев, Меркулов, Осадчий, Погодин, Рымша, Савилов, Челак

МПК: H02K 41/035

Метки: двигатель, линейный, постоянного, электрический

...и общую якорную обмотку 1. Основное магнитное поле может быть созда-:но и с помощью постоянных магнитов.Конструктивные детали 8, установленные на торцовых частях подвижнойчасти, несут жестко связанное с ними Ферромагнитное ярмо, расположенное непосредственно в промежуткемежду рядами полюсных выступов 1 и2 при минимально допускаемом по технологическим соображениям зазоре6 . Длина Ферромагнитного ярма 9равна длине подвижной части двигателя.5 Магнитный поток магнитопровода4 пронизывает верхнюю часть секции(против выступа 1), через ферромагнитное ярмо 9 проходит из полюсного выступа 1 одного ряда и входитво второй магнитопровод 4. В ходедвижения магнитный поток соответствующим образом перераспределяетсямежду полюсами одного и...
