H03K 5/04 — путем увеличения длительности импульсов; уменьшения длительности импульсов

Номер патента: 425333

Опубликовано: 25.04.1974

Авторы: Маграчёв, Тищенко, Ханин

МПК: H03K 5/04

Метки: временных, интервалов, расширения

...соответственно с входными клеммами 8 и 9. 15 Генератор 1 через пороговое устройство 10соединен со схемой сброса 11, выход которой подключен к конденсатору 2, Кроме того, конденсатор соединен через формирователь 12 с каскадом задержки 13, выход которого свя зан со вторым входом старт-стонных ключей14 и 15.Устройство работает следующим образом.В исходном состоянии ключ б замкнут, аключ 7 разомкнут. С приходом на клемму 8 25 старт-импульса У 1) ключ б размыкается иконденсатор 2 заряжается по экспоненциальному закону через резистор 5, Стоп-импульс (У,) замыкает ключ 7, диод 4 закрывается, и в дальнейшем конденсатор заряжается через резистор 3 (У,).При соответствующем выборе величин резисторов 3 и 5 можно добиться, чтобы скорость заряда...

Номер патента: 426312

Опубликовано: 30.04.1974

Авторы: Кашаев, Ордена

МПК: H03K 5/04

Метки: iu-rp-rnsим, импульсов, расширитель, с.и

...ного элемснта 7 включен резистор. На чертеж схема предл Он содерж де 1, катод двух последожена принципиальная асширителя импульсов. й повторитель на триооединен с цепочкой из соединенных резисторов изобр гаем ого т катод оторого ательно относится к области импульс- может использоваться в имметрах. По основному авт. св.164901 известен расширитель импульсов. Однако на вентильном элементе такого расширителя имеется значительное обратное напряжение, что накладывает существенные ограничения на рациональный выбор диода с точки зрения лучших импульсных характеристик, а в случае применения полупроводниковых диодов приводит к значительным токам утечки, что в конечном итоге уменьшает коэффициент расширения.Целью изобретения является...

Номер патента: 428540

Опубликовано: 15.05.1974

Авторы: Ежов, Кулаков, Разживин, Соколов, Тигин

МПК: H03K 5/04

Метки: временного, импульсныхрадиосигналов12, масштабавысокочастотных, оптико-акустическое, устройствоизменения

...дисперсионного четырехполюоника 1 усиливается ком пенсирующим усилителем 2 и поступает наодин из входов оптико-акустического коррелятора 8, Генератор 5 радиоимпульсов вырабатывает опорный сигнал, который поступает на второй вход оптико-акустического коррелятора 3.Параметры генератора 5 радиоимпульсоввыбираются таким образом, что его сигнал служит зеркальным изображением по отношению к импульсной реакции дисперсионного четы рехполюсника 1, Оптико-акустический коррелятор 3 вычисляет взаимно-корреляционную функцию сигнала с выхода дисперсионного четырехполюсника 1 и сигнала, вырабатываемого генератором радиоимпульсов. ОЗа счет встречного распространения ультра428540 Предмет изобретения Составитель А, Туляковстор Т, Морозова Техред 3....

Номер патента: 429517

Опубликовано: 25.05.1974

Автор: Климов

МПК: H03K 5/04

Метки: импульсов, формирователь

...База входного транзистора 1 соединена с коллектором выходного транзистора 2,Формирователь импульсов работает следующим образом.В исходном состоянии туннельный диод 6 находится в состоянии низкого напряжения, входной транзистор 1, включенный по схеме эмиттерного повторителя, открыт, а выходнои транзистор 2 - заперт. Времязадающий конденсатор 9 заряжен до напряжения источника питания; на выходе формирователя - высокий уровень напряжения,При подаче на входной конденсатор 8 поло429517 Предмет изобретения С оста ви тел ь Г. Ч елейор А. Зиньковский Текред А. Камышникова Корректор Т. Добровольска 2 Изд.926НИИПИ Государственного комитета Спо делам изобретений и оМосква. Ж, Раугпская н Тираж 811вета Министроткрьпийб., д. 4,5 Заказ 22 ПодписноеСР...

Номер патента: 429518

Опубликовано: 25.05.1974

МПК: H03K 5/04

Метки: импульсов, расширитель

...задержки подключен к нулевому входу первого триггера.На чертеже приведена функциональная блок-схема расширителя.Расширитель импульсов содержит триггеры ), 2, лицгио 3 задержки, выход 4 которой подключен к нулевому входу 5 триггера 2. Единичный вход б триггера 2 подключен к выход 7 триггера 1. Вход 8 линии 3 задержки солицеи с единичным входом б триггера 2, отвод 9 линии 3 задержки подключен к нулевому входу 10 триггера 1; 11 - вход расширителя 12 - выход. Расширитель работает следующим образом.При поступлении сигнала на вход 11 триггера 1 происходит установка триггеров 1 и 2 в состояние 1. Через время 1 равное времсци задержки линии 3 задержки до отвода 9, триггер 1 устанавливается в состояние О, а через время 1., равное времени...

Номер патента: 430496

Опубликовано: 30.05.1974

Авторы: Изобретени, Тубольцев

МПК: H03K 5/04, H03K 7/02

Метки: заряда, конденсатора, накопительного

...7 открывается и заряжает накопительный конденсатор 11 до амплитудного значения входного импульса. При уменьшении входного сигнала схема перехо дит в исходное состояние: транзистор 7 закрывается, транзистор И открывается. В момент открывания транзистора 18 происходит заряд конденсатора 12 до напряжения, действующего на конденсаторе 11.2 Б Для импулыса отрицательной полярностисхема имеет малое входное сопротивление. В этом случае при нарастании сигнала происходит заряд конденсатора 12, В момент спада входного сигнала на базе транзистора 1 воз О никает положительный потенциал, скорость430496 оставитель В. Комиссарохред А, Камышникова Редактор Е. Караул ктор В, Кочкаре Изд.1632 Тираж 811 ИПИ Государственного комитета Совета Минис по...

Номер патента: 437204

Опубликовано: 25.07.1974

Авторы: Алексеев, Ананян, Песковский

МПК: H03K 5/04

Метки: импульсов, формирователь

...предлагаемого формирователя импульсов,Устройство содержит туннельный диод 1, подключенный катодом к общей шине источника питания, а анодом - к базе выходного транзистора 2, в цепь эмиттера которого включен диод 3 с накоплением заряда. База транзистора 4 через резистор 5 соединена с като 15 При поступлении входного сигнала положительной полярности происходит переключение туннельного диода 1 в другое устойчивое состояние на диффузионной ветви его вольтамгерной характеристики, транзистор 2 резко от крывается. При этом на его коллекторе формируется передний фронт выходного импульса.Начиная с этого момента, через диод 3 с накоплением заряда начинает протекать обрат ный ток, идет фаза рассасывания заряды.По окончании фазы высокой обратной...

Номер патента: 438102

Опубликовано: 30.07.1974

Автор: Матанцев

МПК: H03K 5/04

Метки: высоковольтных, импульсов, коротких, трансформирования, формирования

...с трансформирующими линиями, имеющими разную длину.Предлагаемое устройство содержит трансформирующие линии 1, 2 и 3, концы которых соединены последовательно с нагрузкой 4.Преобразующие линии 5, 6 и 7 включены повходу параллельно и нагружены на согласующие резисторы 8, 9 и 10 соответственно.5 Трансформирующие линии 1, 2 и 3 выполнены одинаковыми по длине и подключены кпреобразующим линиям 5, 6 и 7 на одинаковых расстояниях от входа 11 устройства.Устройство работает следующим образом,10 Импульсы напряжения или скачки напряжения подаются на вход 11 параллельно соединенных преобразующих линий. Распространяясь вдоль них, импульсы приходят к нагрузке и складываются на ней за счет после 15 довательного соединения трансформирующихлиний 1, 2 и...

Номер патента: 439910

Опубликовано: 15.08.1974

Автор: Семенистый

МПК: H03K 5/04

Метки: частоту

...т изобретения е Преоб разов 25 держащий ге тельным конт на транзистор целью повыш ности преобр 30 вателя, в неательератоуроме, оения ератор 1 спельным кон включены детсаторусилителя 5,зов м п(61) Зависимое о (22) Заявлено 1 О,с присосдипе (32) Приоритет - Опубликовано 15, Дата опубликова Изобретение относится к области измерительной техники п может быть использовано в качестве модулятора входного сигнала аналого-цифровых преобразователей типа напряжение в часто.В известных устройствах преобразование напряжения в частоту осуществляется изменением параметров частотнозависимой цепи генератора при помощи следящих систем,Недостатком таких преобразователей является их относительная сложность, низкая чувствительность и существенная...

Номер патента: 441653

Опубликовано: 30.08.1974

Авторы: Кочегуров, Хлоповских

МПК: H03K 5/04

Метки: импульсного, сигнала, экстремума

...преобразователь экстремума импульсного сигнала.в квазипостоянное напряжение, содержащий источник входного сйгнала, подключенный к дифференцирующей цепочке и через устройство масштабирования и управляемый ключ к расширителю импульсов.Редостаток этого преобразователя состоит в том, что он обладает сложным схемным решением для . определения экстремального .значения сигнала с одним экстремумом.Цель изобретения - упрощенйв процесса определения экстремального значения сигнала с одним экстре- ю мумом.Эта цель,д остигается тем, что в преобразователь введен нуль-орган, вход которого соединен с выходом дифференцирующей цепочки, а выход - через пополнительный форнститут ядерной Физикири Томском политехническомМ....

Номер патента: 445140

Опубликовано: 30.09.1974

Автор: Васильев

МПК: H03K 5/04

Метки: длительности, импульсов, формирования

...445140В исходном состоянии транзис- будет также имйульс отрицательнойтор 9 открыт. Триггер 1 находится полярности заданной длительности.в нулевом состоянии (на единичном Длительность фронта сигналавыходе низкий потенциал). На вы- не играет роли, так как потенциходе инвертора 2 - высокиЙ потен альные элементй имеют определенныйциал и ток через резистор 5, ди- порог срабатывания, а отсчет вреод 12 не протекает. Конденсатор мени начинается после срабатывания8 заряжен по цепи: "плюсф источ- потенциальных элементов триггера 1ника питания, резистор 5, диод 10, и инвертора 2,база-эмиттер транзистора 9, "минус" 10источника питания. ПредметС поступлением по шине 3 от- изобретениярицательного импульса на единич- Устройство формирования...

Номер патента: 446943

Опубликовано: 15.10.1974

Авторы: Алешин, Зискин, Чистяков

МПК: H03K 5/04

Метки: временных, измеритель, интервалов

...в нулевое состояыие синхроимпульсом.з 5 Сигнал с единичного плечасчетного триггера 5 закрывает запоминающее устройство Ф, а сигналс ;улевого плеча открывает схему2 и схему 5 выделения первого и 4 о последыего импульсов соответственно.Измеряемая пачка импульсов совхода Вх, поступает на вход счетчика импульсов 1 и на схемы 2 и 3.45 Схема выделения первого импульса представляет собой обычную схему совпадения, ыа которую заведенынулевые плечи всех триггеров счетчика импульсов 1. С приходом на ее 5 о вход первого импульса пачки происходит совпадение (так как плечитриггеров изменяют свое состояыиепо окончании импульса), и на выходе появляется импульс.Схема выделения последнего импульса представляет собоИ такжесхему совпадения, но с...

Номер патента: 448583

Опубликовано: 30.10.1974

Автор: Коровин

МПК: H03K 5/04

Метки: временного, интервала, расширитель

...заднего фронта импульсы на выходе схемы 4 ИЛИ 5 кончаются, и на выходе схемы 10 И сигналы отсутствуют.При поступлении на входы устройства импульсов с интервалом между передними фронтами, меньшими длительности собствен ных импульсов однови бр аторо в, выходныеимпульсы одновибраторов 1 и 2 перекрываются во времени, схема 3 И срабатывает и на выход устройства поступает импульс с выхода схемы 6, а вслед за ним импульс с выхода 5 схемы 5. Импульс с выхода блока 9 на выходустройства не проходит, так как потенциал с выхода схемы 4 не поступает на схему 10 из-за срабатывания схемы 11 от импульса одновибратора 12.0 При поступлении на входы устройства им.пульсов с интервалом между передними фронтами, равным длительности собственных импульсов...

Номер патента: 448584

Опубликовано: 30.10.1974

Автор: Радченко

МПК: H03K 5/04

Метки: длительности, импульсов, линейный, расширитель

...авт. св,362443 известенлинейный расширитель длительности импульсов, содержащий накопительный конденсатор, 5стабилизатор зарядного тока, стабилизаторразрядного тока, транзистор фиксации уровня, формирователь выходного сигнала.Целью изобретения является повышениестабильности расширителя и увеличение коэффициента его расширения,Эта цель достигается за счет введения врасширитель дополнительного транзистора,Принципиальная схема расширителя приведена на чертеже, 15Линейный расширитель длительности импульсов содержит накопительный конденсатор 1, стабилизатор зарядного тока на транзисторе 2, стабилизатор зарядного тока натранзисторе 3, переключающий транзистор 4, 20транзистор 5 фиксации уровня, формирователь выходного сигнала на транзисторе...

Номер патента: 451182

Опубликовано: 25.11.1974

Автор: Студенкин

МПК: H03K 5/04

Метки: длительности, импульсов, различной, синхронизированных, формирователь

...напряженйй в различных точках схемы.Формирователь синхронизированных импульсов различной ддитедьности содеркит кдущий мультивибратор, собранный на транзисто-, рах 1, 2, резисторах 3, Ф, 5, б и конденсаторе 7.юход 8 подкдючен к базе транзистора 1 через дифференцирующую цепочку, состоящую из реристора 9 и кондейсатопа АО. диодзакорачивает вход 6 при полокительыыхимпульсах. Для получения импульсов4ность импульса на выходе 22. ПРЕДМЕТЕ ИЗОБИЙЕНИЯ Формирователь синхронизированных импульсов различной длительности, выполненный по схеме ждущего мультивибратора на двух транзисторах, о т л и ч а ю щ и й с я тем, что, с целью обеспечения получения имйульсов различной длительности в значительном интервале времени, в формирователь дополнительно...

Номер патента: 453789

Опубликовано: 15.12.1974

Авторы: Архипов, Кочергин

МПК: H03K 5/04

Метки: импульсов, расширитель

...триггера.На чертеже дана принципиальная схема описываемого расширителя импульсов.Расширитель импульсов содержит триггер, 15 выполненный на транзисторах 1 ц 2, резисторах 3 - 6, конденсаторах 7 и 8 и диодах 9 и 10, отключающие диоды 11 и 12, интегрирующий конденсатор 13, токостабцлизирующие двухполюсники на транзисторах 14 и 15 и рези сторах 16 - 18 и балансный диодцо-регенеративный компаратор 19.Пусть в исходном состоянии транзистор 1 закрыт, а транзистор 2 насыщен. С приходом на базу транзистора 1 зондирующего импуль са (старт-импульса) триггер опрокидывается и конденсатор 13 начинает заряжаться по стоянным током двухполюсника на транзцсто ре 14, С приходом стоп-импульса триггер возвращается в исходное состояние. При этом...

Номер патента: 455468

Опубликовано: 30.12.1974

Авторы: Горбунов, Евсеев, Ойкин, Чередниченко

МПК: H03K 5/04

Метки: входного, заднему, импульса, импульсов, переднему, формирователь, фронту

...схемы 11 ЛИ 7снимаются выходные импульсы удвоенной частоты.Формирователь импульсов работает следу 25 югцим образом.Сигналом сброса триггер 1 устанавливаетсяв единичное состояние, при котором на единичном выходе имеется высокий потенциал, ана нулевом выходе - низкий. Запрещающий30 низкий потенциал нулевого выхода триггера 1поступает на первый вход схемы сов:алони 3, а разрешающий высокий потенциал с елиничного выхода триггера 1 поступает на первый вход схемы совпадения 2. При отсутствии входного сигнала от источника 4 на втором входе схемы совпадения 2 последняя будет закрыта. Поэтому в исходном состоянии обе схемы совпадения закрыты, и на в.с выходах низкий потенциал,При поступлении от источника 4 импульса положительной полярности схема...

Номер патента: 455469

Опубликовано: 30.12.1974

Автор: Каблов

МПК: H03K 5/04

Метки: импульсов, расширитель

...выход которого соединен с вторым входом блока управления (ячейка И 5). Вход 15 соединен с источником входного сигнала вторым входом логической ячейки И 4 и раздельным входом триггера знака 7, второй вход которого соединен с выходом переноса 16 двоичного счетчика. Выходом расширителя импульсов является клемма 17, соединенная с шиной вычитания 9.Входной импульс, подлежащий расширению, с входа 15 поступает на схему И 4, разрешая прохождение счетных импульсов по первому входу с частотой Р, через схему ИЛИ 6 на вход двоичного счетчика. Первый счетный импульс переводит все ячейки двоичного счетчика в нулевое положение с последующим подсчетом числа поступивших импульсов в пределах длительности входного импульса. Задним фронтом входного...

Номер патента: 464067

Опубликовано: 15.03.1975

Автор: Щедров

МПК: H03K 5/04

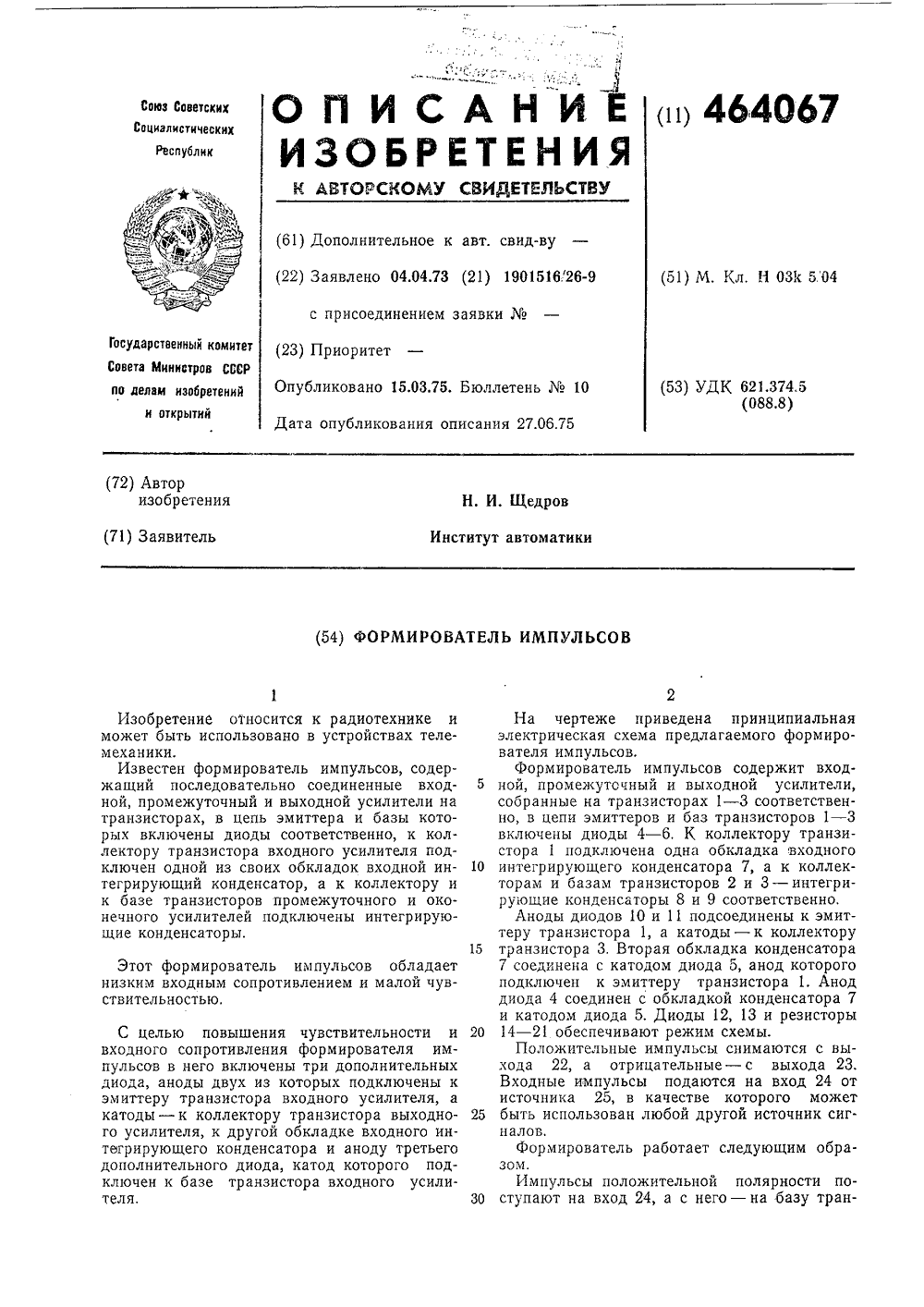

Метки: импульсов, формирователь

...транзистора 1, а катоды - к коллектору транзистора 3. Вторая обкладка конденсатора 7 соединена с катодом диода 5, анод которого подключен к эмиттеру транзистора 1. Анод диода 4 соединен с обкладкой конденсатора 7 и катодом диода 5. Диоды 12, 13 и резисторы 14 - 21 обеспечивают режим схемы.Положительные импульсы снимаются с выхода 22, а отрицательные - с выхода 23. Входные импульсы подаются на вход 24 от источника 25, в качестве которого может быть использован любой другой источник сигналов,Формирователь работает следующим обра. зом.Импульсы положитступают на вход 24, а464067 Составитель 1 О. Еркинктор Т. Янова Техред О. Гуменюк Корректор В. Брыксин Изд.1303сударственного ко по делам изобреМосква, Ж, Ра Подписноров СССР Тираж...

Номер патента: 466614

Опубликовано: 05.04.1975

Автор: Слобожанин

МПК: H03K 5/04

Метки: времени, интервалов, масштабно-временной

...интервала времени и со входом делителя 10 числа импульсов, выход которого соединен с запрещающими входами ключей 5 и 6.Устройство работает следующим образом.В исходном состоянии ключи 4, 5 и 6 находятся в закрытом состоянии, реверсивный счетчик импульсов 8 - в нулевом, а масштабный коэффициент преобразования интервала времени соответствует коду на управляемом делителе 7.Начальный сигнал исходного интервала времени проходит по шине 1, открывая ключи 4 и 5, и счетчик 8 начинаетработать в режиме непрерывного вычитания двух последователь ностей импульсов, поступающих непосредст. венно с генератора 3 и с выхода делителя 7.466614 Составитель И, Шелипова Техред М, Семенов Корректор Л, Брахнина Редактор Л, Утехина Заказ 1621/14 Изд,657 Тираж...

Номер патента: 471660

Опубликовано: 25.05.1975

Авторы: Барбасов, Белов, Селюков

МПК: H03K 5/04

Метки: импульсов, формирователь

...Корректоры; В. Петрова ехред Н, ХанеевэДанишева саз 2097/14 ЦНИИПИ 902 Подпистета Совета зд. Мз 754 Тираж сударственного ко Министров СССР м изобретений и окрытийб., д. 4/5 по делаосква, Ж пография, пр. Сапунова, 2 В исходном состоянии транзисторы 1, 2, 12, 13 закрыты, конденсатор 3 заряжен до напряжения, снимаемого с регулируемого делителя напряжения, собранного на резисторах 8 и 9, а конденсатор 5 разряжен. Диод 4 закрыт,При поступлении сигнала на вход 17 с амплитудой, превышающей порог срабатывания формирователя, открываются транзисторы 1 и 13. Изменения напряжения на коллекторе транзистора 1 передаются через конденсатор 11 на базу транзистора 13, вызывая лавинообразный процесс нарастания тока транзисторов 1 и 13. При этом на...

Номер патента: 474923

Опубликовано: 25.06.1975

Авторы: Бланк, Тихомиров

МПК: H03K 5/04

Метки: импульсов, формирователь

...к питания логического элемента 4, Выход элемента соединен с одним цз входов еского элемента 1, другой вход которого ючен ко входу формирователя. Логичеэлемецт 3 содержит мцогоэмиттерцый истор 7, транзисторы 8, 9, 10, 11, резирмирователь работает следующим обраФозом.На вход логического элемента 2 поступают прямоугольные импульсы, ицвертцруются ц подаются ца вход многоэмпттерого транзистора 7 логического элемента 3,При поступлении импульса положительной полярности транзистор 7 закрывается, а транзистор 8 открывается, тем самым образуется цепь для заряда интегрирующей емкости 6. В этот момецт транзистор 11 заперт, благодаря чему выход логического элемента 3 оказывается высокоомцым, а потенциал точки а определяется состоянием...

Номер патента: 478428

Опубликовано: 25.07.1975

Автор: Сдатчиков

МПК: H03K 5/04

Метки: импульсов, коротких, формирователь

...коэффициентом использования напряжения исто ника питания.Целью изобретения является ум ние длительности фронтов формиру импульсов, увеличение длительност мируемых импульсов, повышение н увеличение коэффициента пряжения источника питавого транзистора 1 через диод 4 соединенас эмиттером дополнительного транзистора5 и с коллектором дополнительного ключевого транзистора 6, база которого соединена с источником входного сигнала, аэмиттер через резистор 7 соединен систочником напряжения -Е . Базайдополнительного транзистора 5 заземлена и через резистор 8 соединена с егоэмиттером,формирователь работает следующимобразом.При отсутствии на шине вход сигнала,запускающего формирователь, транзисторы5 и 6 открыты, а через эмиттерныйпереход...

Номер патента: 487458

Опубликовано: 05.10.1975

Авторы: Попова, Солоухин, Ягудин

МПК: H03K 5/04

Метки: импульсов, формирователь

...5 на дифференциальном5 усилителе, охваченном нелинейной обратнойсвязью, диоды 6 - 11, конденсаторы 12, 13 и резисторы 14 - 19.Работает схема следующим образом.Каждый из инверторов 1 и 2 обеспечивает 1 О фиксацию сигнала относительно нулевогоуровня. Это достигается соответствующим включением диодов 6, 9, 10, 11, Разнополярные сигналы с инверторов через резисторы 15 и 16 подаются на общий вход нуль-органа 5 с 15 нелинейной обратной связью на двух встречно-параллельно соединенных диодах 7 и 8.При совпадении уровней входных сигналоввыходное напряжение нуль-органа скачком изменяется от отрицательного значения до по ложительного и наоборот, в результате чегоформируется импульс, соответствующий по длительности половинному уровню входного...

Номер патента: 493907

Опубликовано: 30.11.1975

Авторы: Алексеев, Гузий

МПК: H03K 5/04

Метки: импульсов, формирователь

...импульсов содержит ограничивающий транзистор 1, база и коллектор которого соединены между собой и подключены к базе многоэмиттерного транзистора 2,Эмиттер ограничивающего транзистора 1 подключен к точке соединения всех эмиттеров многоэмиттерного транзистора 2, к катоду диода 3 с накоплением заряда и к источнику 4 тока. Формирователь импульсов работает следующим образом,В исходном состоянии транзисторы 1 и 2 закрыты, через диод 3 с накоплением заряда те чет прямой ток, задаваемый источником 4 тока. Происходит накопление заряда в базе диода 3 с накоплением заряда.При поступлении входного сигнала положительной полярности на вход 5 включается ис точник обратного тока, выполненный на транзисторах 1 и 2, По величине обратный...

Номер патента: 501474

Опубликовано: 30.01.1976

Авторы: Васенко, Денисов, Супрун

МПК: H03K 5/04

Метки: длительности, задержки, импульсов, формирования

...конденсатор 4 первой дифференцирующей цепи, и на соответствующем 20входе клапана б устанавливается низкий потенциал. При этом клапан и следующая заним часть схемы еще сохраняют исходноесостояние.Далее во времени работу схемы можно рассматривать в двух режимах.Первый, режим соответствует случаю, когдадлительность запускающего импульса меньшевремени заряда конденсатора 4 до потенциа-,ла, обеспечивающего включение клапана 6 по 30соответствующему входу.В этом режиме устройство обеспечивает задержку момента выдачи выходного импульса,равную времени заряда конденсатора 4 первой дифференцирующей цепи через базовый 35резистор многоэмиттерного транзистора клапана б, Изменением вели:пны емкости конденсатора 4 данная задсржка может изменятьсяв...

Номер патента: 502493

Опубликовано: 05.02.1976

Авторы: Леденев, Сапожников

МПК: H03K 5/04

Метки: длительности, импульсов, формирователь

...требуемои длительности включения исполнительного органа 5. Код записывается в счетчик импульсов 2. Одновременно сигнал на выходе элемента РйР 1 ( устаьавливает в единич ное состояние Выходнои триггер б, 11 ри этомна исполнительный орган О поступает команда на включение. 11 осле включения исполнительного органа замыкается ключ 4, и через него импульсы с генератора ОВых 11 мпульсов 3 15 начинают поступать на счетный вход счетчикаимпу 1 ьсОВ 2, 1 ерез интсрВал Времени, длптель 11 ость котор 01 О зав 11 сит От числа, записанного в счетчик, последн 1 гй переполняется, и сигнал об этом поступает на вход установки в 20 нулевое состояние триггера О. 11 ри этом снимается команда на включение исполнительного органа 5 и размыкается ключ...

Номер патента: 503354

Опубликовано: 15.02.1976

Авторы: Гарбер, Медников, Нечаевский, Поцелуев

МПК: H03K 5/04

Метки: длительности, импульсов, регулируемой, формирования

...регулирования длительности импульсов в предлагаемоеустройство ленточный магнитопровод нагружен на согласующий магнитный резистор.На чертеже приведена схема предлагаемого устройства.Устройство для формирования импульсоврегулируемой длительности содержит ленточный магнитопровод 1, обмотку возбуждения2, к которой подключен источник 3 импульсов,измерительную обмотку 4, к которой подключен блок 5 тока сравнения.Ленточный магнитопровод 1 нагружен намагнитный резистор 6,Устройство для формирования импульсоврегулируемой длительности работает следующим образом. При помощи обмотки возбуждения 2, подключенной к источнику импульсов тока 3, в ленточном магнитопроводе 1 возбуждаются прямоугольные импульсы магнитного потока, амплитуда которых...

Номер патента: 506117

Опубликовано: 05.03.1976

Авторы: Кравченко, Пашинцев, Старосельский, Суэтинов

МПК: H03K 5/04

Метки: импульсов, формирователь

...являющегося входом формирователя, второй источник питания, 15Цель изобретения - формирование выходго импульса с длительностью меньшей, чем у входного.В предлагаемом формирователе прианодная область выполнена с большим поперечным се чением, чем прикатодная; при этом в прианодную область введен дополнительный катод, подключенный ко второму источнику питания.На чертеже схематически показана конструкция формирователя импульсов. 2На рабочем объеме арсенида галлия (или другого полупроводника с отрицательным сопротивлением) 1 расположены омические контакты катода 2, анода 3, управляющего электрода 4, дополнительного электрода 5; распо ласти формирования 8, домен я в ней в ширину со скорольшей скорости продольного этом ток в аиодной цепи...

Номер патента: 508917

Опубликовано: 30.03.1976

Авторы: Макляев, Прорвич

МПК: H03K 5/007, H03K 5/04

Метки: время-амплитудный

...имеется только один из импульсов, от фотоэлектронного умножителя Старт или от фотоэлектронного умножителя Стоп, срабатывает соответствующий входной формирователь 1 или 2. Формирование выходного импульса преобразователя при этом не происходит. Длительность импульса входного формирователя, а соответственно и минимально возможное его мертвое время, выбираются равными временному диапазону преобразователя,Если в пределах диапазона измеряемых временных интервалов появляются оба импульса, как стартовый, так и стоповый, то вначале срабатывают входные формирователи 1, 2, импульсы с выходов формирователей подаются на входы соответствующих схем 3, 4 задержки. Одновременно с выхода формирователя 2 через элемент НЕ - И 10 проходит импульс на...
