Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

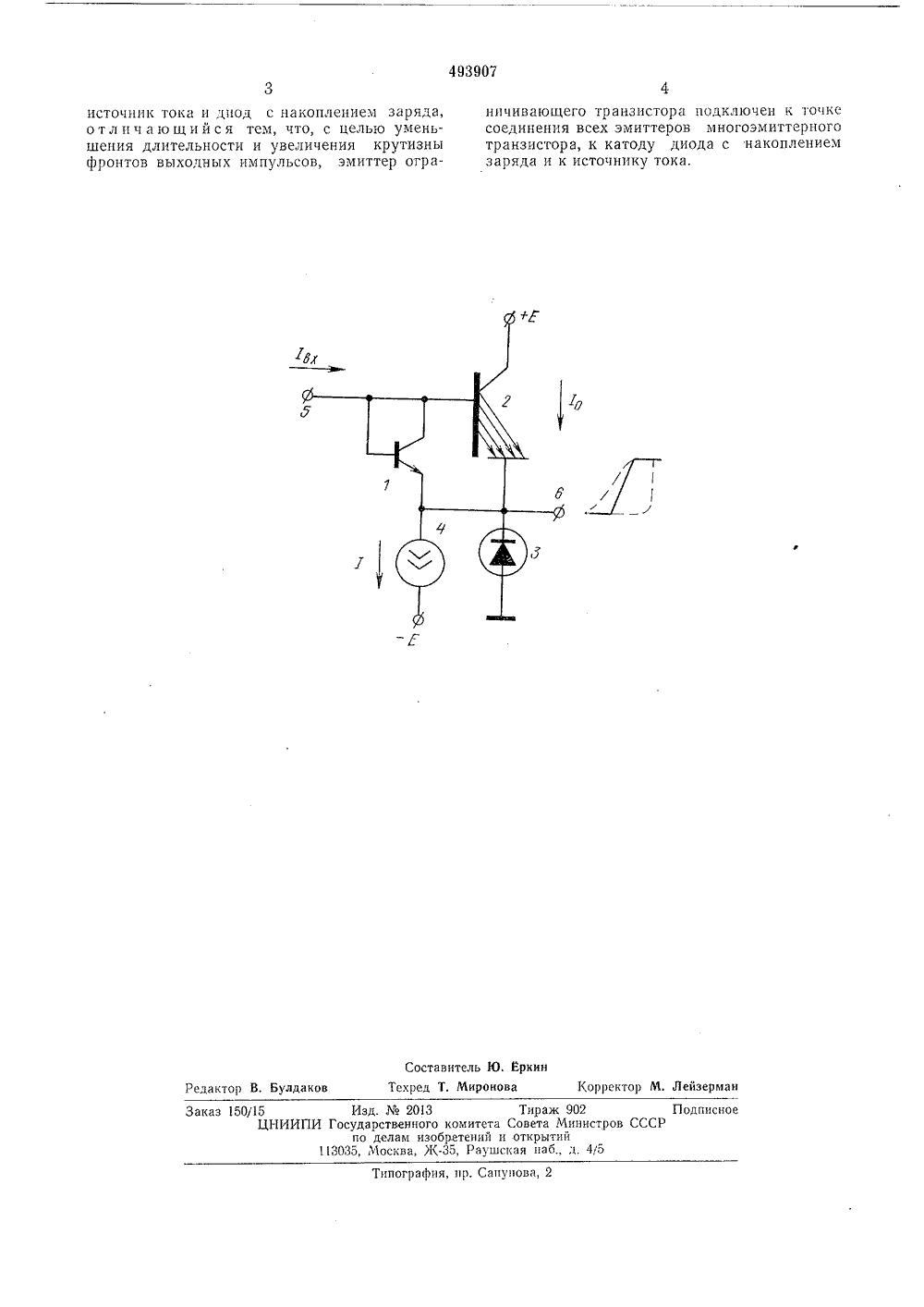

всгИЛТИС,. йЛЮ би ли . ОП И 493907 Союз. Советских Социалистических(51) М. Кл. Н 031 с 5/ сударственный комитет вета Министров СССР о делам изобретений 53) УДК 621.3.077.6(088.8) и открытии ния описания 03,03.76 та опублик, содержащии огбаза и коллектор собой и подклюого транзистора,Формирователь импульсо раничивающий транзистор, которого соединены между чены к базе многоэмиттер Изобретение относится к радиотехнике и может быть использовано в импульсных устройствах пикосекундного диапазона.Известен формирователь импульсов, содержащий ограничивающий транзистор, база и коллектор которого соединены между собой и подключены к базе многоэмиттерного транзистора, источник тока и диод с накоплением заряда,Однако известный формирователь обладает большой длительностью и малой крутизной фронтов выходных импульсов.Целью изобретения является уменьшение длительности и увеличение крутизны фронтов выходных импульсов формирователя.Для этого эмиттер ограничивающего транзистора подключен к точке соединения всех эмиттеров многоэмиттерного транзистора, к катоду диода с накоплением заряда и к источнику тока.На чертеже приведена принципиальная электрическая схема формирователя.Формирователь импульсов содержит ограничивающий транзистор 1, база и коллектор которого соединены между собой и подключены к базе многоэмиттерного транзистора 2,Эмиттер ограничивающего транзистора 1 подключен к точке соединения всех эмиттеров многоэмиттерного транзистора 2, к катоду диода 3 с накоплением заряда и к источнику 4 тока. Формирователь импульсов работает следующим образом,В исходном состоянии транзисторы 1 и 2 закрыты, через диод 3 с накоплением заряда те чет прямой ток, задаваемый источником 4 тока. Происходит накопление заряда в базе диода 3 с накоплением заряда.При поступлении входного сигнала положительной полярности на вход 5 включается ис точник обратного тока, выполненный на транзисторах 1 и 2, По величине обратный ток значительно превышает ток диода 3 с накоплением заряда. Протекая в цепи диода 3 с накоплением заряда, обратный ток рассасывает 15 накопленный в его базе заряд.В момент восстановления обратного сопротивления диода 3 с накоплением заряда происходит резкое переключение обратного тока из цепи диода 3 с накоплением заряда в цепь 20 с сопротивлением нагрузки, подключаемым квыходу 6, При этом происходит формирование переднего фронта выходного импульса. Задний фронт выходного импульса формируется в момент окончания действия импульса на 25 входе 5 формирователя.Предмет изобретения403907 Составитель Ю, ЕркинРедактор В. Булдаков Техред Т. Миронова Корректор М. Лейзерма ПодписССР Изд.2013 Тираж 902 ИПИ Государственного комитета Совета Министро по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д 4(5Заказ 150/1 Типография, пр. Сапунова источник тока и диод с накоплением заряда, отличающийся тем, что, с целью умень- щения длительности и увеличения крутизны фронтов выходных импульсов, эмиттер ограничивающего транзистора подключен к точке соединения всех эмиттеров многоэмиттерного транзистора, к катоду диода с накоплением заряда и к источнику тока.
СмотретьЗаявка
1900754, 28.03.1973
ПРЕДПРИЯТИЕ ПЯ Р-6609
АЛЕКСЕЕВ ЕВГЕНИЙ БОРИСОВИЧ, ГУЗИЙ ВАЛЕРИЙ ПАВЛОВИЧ
МПК / Метки
МПК: H03K 5/04
Метки: импульсов, формирователь
Опубликовано: 30.11.1975
Код ссылки
