Формирователь синхронизированных импульсов различной длительности
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 451182
Автор: Студенкин
Текст

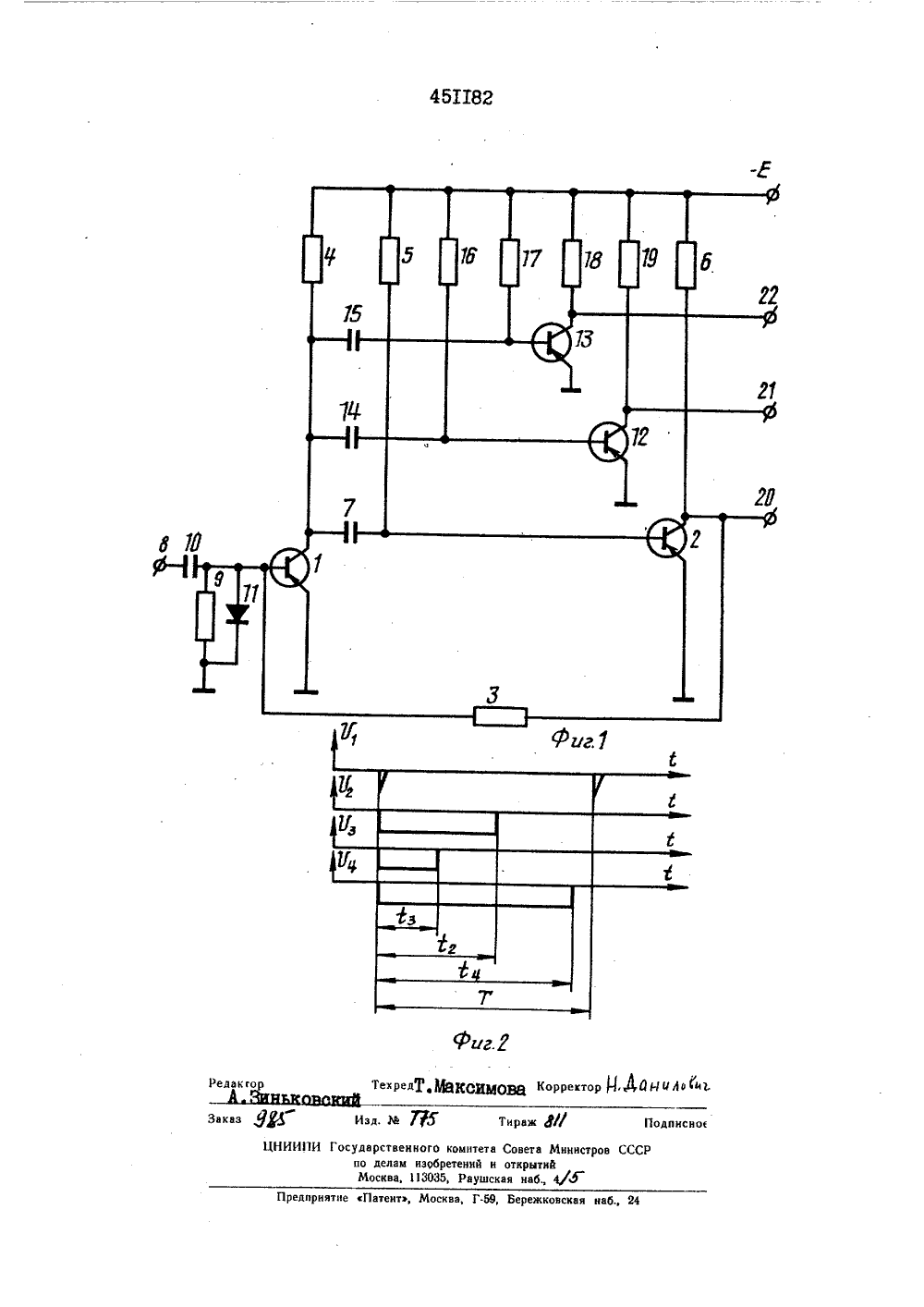

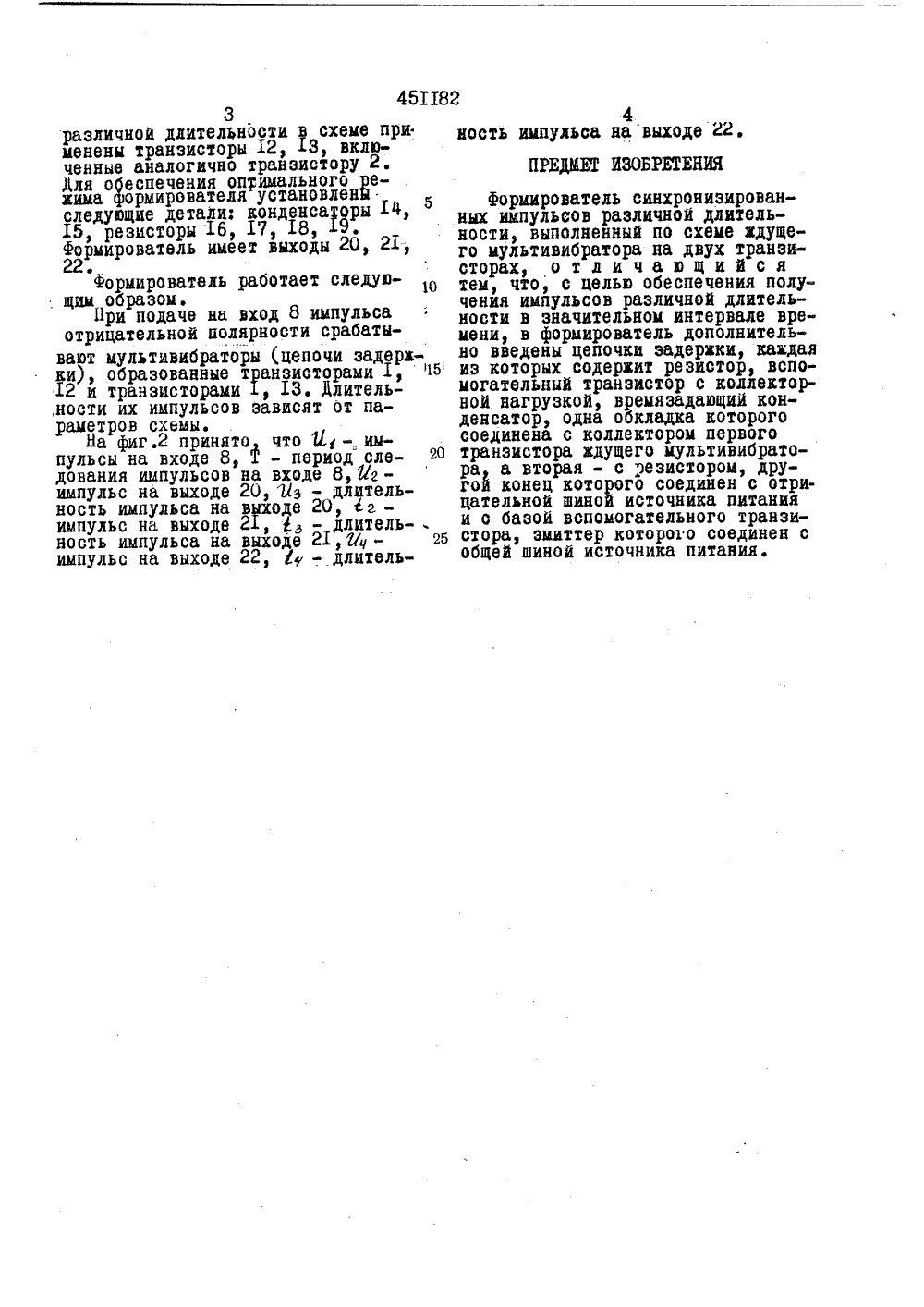

О П И С А Н И Е 1 ц 4 опвеИЗОБРЕТЕНИЯ Своз СоветскихСециалкстккесккхРеспублик И АВТОо СКОМУ СВИДЕТЕЛЬСТВУ(51) М. Кл. БОЗЕ 5/04 с присоединением заявки Я (32) ПриоритетОпубликовано 25. П 74 юллетень Юе 43 Дата опубликования описания 15,1274 Госудорстоенный комитет Совете Мнннстроо СССР оо делом изобретений н открытий(72) Автор изобретения А.А. Студеникин 71) Заявитель ОНИЭИРОВАННИХ ИМПИТКС ЬНОСТИ 54) ИРМИРОВАТЕЕЬРАЛИЧН гИзобретение относится к импуль сыой технике и мокет быть использовано в устройствах вычислитедьыой техцикиизвестен формирователь синхронизированных импульсов раэличыой длительности, выполненный по схеме кдущего мультивибратора на двух традзисторахднако известный формирователь не обеспечивает получение импульсов различной длительности в значительном интервале времеыи.Целью изобретения является обес. печени получеыия импульсов различ ной длительности в эначительыом иы тервале времени.для этого в него дополнительно введены цепочки задеркки, каздая из которых содеркит резистор, вспо могатедьный транзистор с коллекторной нагрузкой и времязадающий конденсатор, одна обкладка которого соединена с коллектором перво-го транзистора кдущего мудьтивибратора, а вторая - с резистором, другой конец которого соединен с отрицательной шиной источника питания и с базой вспомогательного транзистора, змиттер которого соединен с общей шиной источника питания.На фйг.1 приведена принципиальная электрическая схема формирователя; на фиг . 2 - диаграммы напряженйй в различных точках схемы.Формирователь синхронизированных импульсов различной ддитедьности содеркит кдущий мультивибратор, собранный на транзисто-, рах 1, 2, резисторах 3, Ф, 5, б и конденсаторе 7.юход 8 подкдючен к базе транзистора 1 через дифференцирующую цепочку, состоящую из реристора 9 и кондейсатопа АО. диодзакорачивает вход 6 при полокительыыхимпульсах. Для получения импульсов4ность импульса на выходе 22. ПРЕДМЕТЕ ИЗОБИЙЕНИЯ Формирователь синхронизированных импульсов различной длительности, выполненный по схеме ждущего мультивибратора на двух транзисторах, о т л и ч а ю щ и й с я тем, что, с целью обеспечения получения имйульсов различной длительности в значительном интервале времени, в формирователь дополнительно введены цепочки задержки, каждая из которых содержит резистор, вспомогательный транзистор с коллекторной нагрузкой, времязадающий конденсатор, одна обкладка которого соединена с коллектором первого транзистора ждущего мультивибратора а вторая - с резистором, другой конец которого соединен с отрицательной шиной источника питания и с базой вспомогательного транзистора, змиттер которо 1 о соединен с общей шиной источника питания. 4511823различной длительности в схеме при менены транзисторы 12, 13, включенные аналогично транзистору 2. Аля обеспечения оптимального режима формирователя установлен следующие детали; конденсаторы 1 Ф, 15, резисторы 16, 17, 18, 9. Формирователь имеет выходы 20, 21-, 22Формирователь работает следующим образом.Ври подаче на вход 8 импульса отрицательной полярности срабатывают мультивибраторы (цепочи задержки), образованные транзисторами 1, 15 12 й транзисторами 1, 13. Длитель,ности их импульсов зависят от параметров схемы.На фиг.2 принято что М - импульсы на входе 8, 1 - период следования импульсов на входе 8, Фгимпульс на выходе 20, Зэ - длительность импульса на выходе 20, Е а- импульс на выходе 21, ф, - длитель ность импульса на выходе 21,Рд - 25 импульс на выходе 22, 8 - длитель"редТ,МВЕСищцщ Корректор Д АЙН У 40 М 1. Редактор ПОДПИСНОЕ раж 3 Ф Изд. М комитета Совета Министров СССР етений н открытийРаушская наб., 4/3 НИИПИ Государственногопо делам изоб Москва, 11303 редприятпе Патент, Москва, Г.б 9, Бережковская иаб., 24
СмотретьЗаявка
1800089, 22.06.1972
ПРЕДПРИЯТИЕ ПЯ Г-4126
СТУДЕНКИН АЛЕКСЕЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: H03K 5/04
Метки: длительности, импульсов, различной, синхронизированных, формирователь
Опубликовано: 25.11.1974
Код ссылки
