Формирователь импульсов

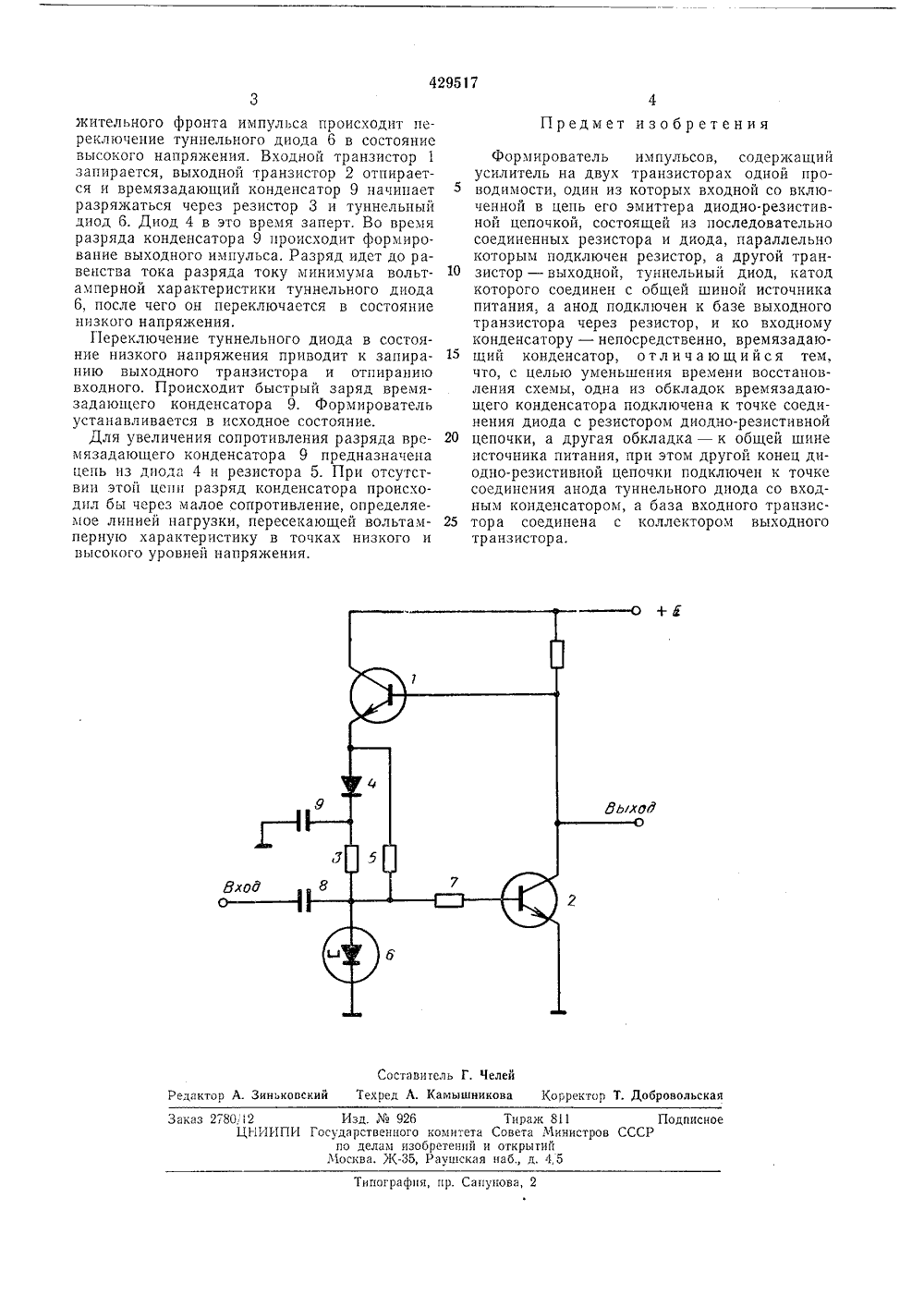

(11) 429517 ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(32) П тет осударственныи комитетСовета Министров СССРпо делам изобретенийи открытий 621.374.33(71) Заявител нститут горного дела 4) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ втоматике и вы содержит усили, 2 одного типа оторых входной,-резистивную це Изобретение относится к ачислительной технике.Известен формирователь импульсов, содержащий усилитель на двух транзисторах, один из которых входной со включенной в цепь его эмиттера диодно-резистивной цепочкой, параллельно которой подключен резистор, а другой транзистор - выходной, туннельный диод и времязадающий конденсатор.Однако известный формирователь импуль сов имеет значительное время восстановления.Целью изобретения является уменьшение времени восстановления схемы.Для этого одна из обкладок времязадающего конденсатора подключена к точке соедине ния диода и резистора диодно-резистивной цепочки, а другая обкладка - к общей шине источника питания, при этом другой конец диод- но-резистивной цепочки подключен к точке соединения анода туннельного диода со вход ным конденсатором, а база входного транзистора соединена с коллектором выходного транзистора.Изобретение пояснено чертежом.На чертеже приведена принципиальная 25 электрическая схема.Формирователь импульсовтель на двух транзисторахпроводимости, первый из ка второй - выходной, диодно почку, состоящую из последовательно соединенных резистора 3 и диода 4, параллельно которым подключен резистор 5, туннельный диод б, катод которого соединен с общей шиной источника питания, анод подключен к базе выходного транзистора через резистор 7, а ко входному конденсатору 8 - непосредственно, и врсмязадающий конденсатор 9. Диодно-резистивная цепочка включена в цепь эмиттера входного транзистора 1, другой ее конец подключен к точке соединения анода туннельного диода 6 со входным конденсатором 8, а общая точка соединения диода 4 и резистора 3 этой цепочки подключена к однои из обкладок времязадающего конденсатора 9, другая обкладка которого подключена к общей шине источника питания. База входного транзистора 1 соединена с коллектором выходного транзистора 2,Формирователь импульсов работает следующим образом.В исходном состоянии туннельный диод 6 находится в состоянии низкого напряжения, входной транзистор 1, включенный по схеме эмиттерного повторителя, открыт, а выходнои транзистор 2 - заперт. Времязадающий конденсатор 9 заряжен до напряжения источника питания; на выходе формирователя - высокий уровень напряжения,При подаче на входной конденсатор 8 поло429517 Предмет изобретения С оста ви тел ь Г. Ч елейор А. Зиньковский Текред А. Камышникова Корректор Т. Добровольска 2 Изд.926НИИПИ Государственного комитета Спо делам изобретений и оМосква. Ж, Раугпская н Тираж 811вета Министроткрьпийб., д. 4,5 Заказ 22 ПодписноеСР Типография, пр. С упова, 2 жительного фронта импульса происходит переключение туннельного диода 6 в состояние высокого напряжения. Входной транзистор 1 запирается, выходной транзистор 2 отпирается и времязадающий конденсатор 9 начинает разряжаться через резистор 3 и туннсльный диод 6. Диод 4 в это время заперт, Во время разряда конденсатора 9 происходит формирование выходного импульса. Разряд идет до равенства тока разряда току минимума вольтамперной характеристики туннельного диода 6, после чего он переключается в состояние низкого напряжения.Переключение туннельного диода в состояние низкого напряжения приводит к запиранию выходного транзистора и отпиранию входного. Происходит быстрый заряд время- задающего конденсатора 9, Формирователь устанавливается в исходное состояние.Для увеличения сопротивления разряда времязадающего конденсатора 9 предназначена цепь из диода 4 и резистора 5. При отсутствии этой цепи разряд конденсатора происходил бы через малое сопротивление, определяемое линией нагрузки, пересекающей вольтамперную характеристику в точках низкого и высокого уровней напряжения. Формирователь импульсов, содержащийусилитель на двух транзисторах одной проводимости, один из которых входной со включенной в цепь его эмиттера диодно-резистивной цепочкой, состоящей из последовательно соединенных резистора и диода, параллельно которым подключен резистор, а другой тран зистор - выходной, туннельный диод, катодкоторого соединен с общей шиной источника питания, а анод подключен к базе выходного транзистора через резистор, и ко входному конденсатору - непосредственно, времязадаю щий конденсатор, о тл и ч а ю щ и й с я тем,что, с целью уменьшения времени восстановления схемы, одна из обкладок времязадающего конденсатора подключена к точке соединения диода с резистором диодно-резистивной 20 цепочки, а другая обкладка - к общей шинеисточника питания, при этом другой конец диодно-резистивной цепочки подключен к точке соединения анода туннельного диода со входным конденсатором, а база входного транзис тора соединена с коллектором выходноготранзистора.
