Устройство формирования и трансформирования коротких высоковольтных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 438102
Автор: Матанцев
Текст

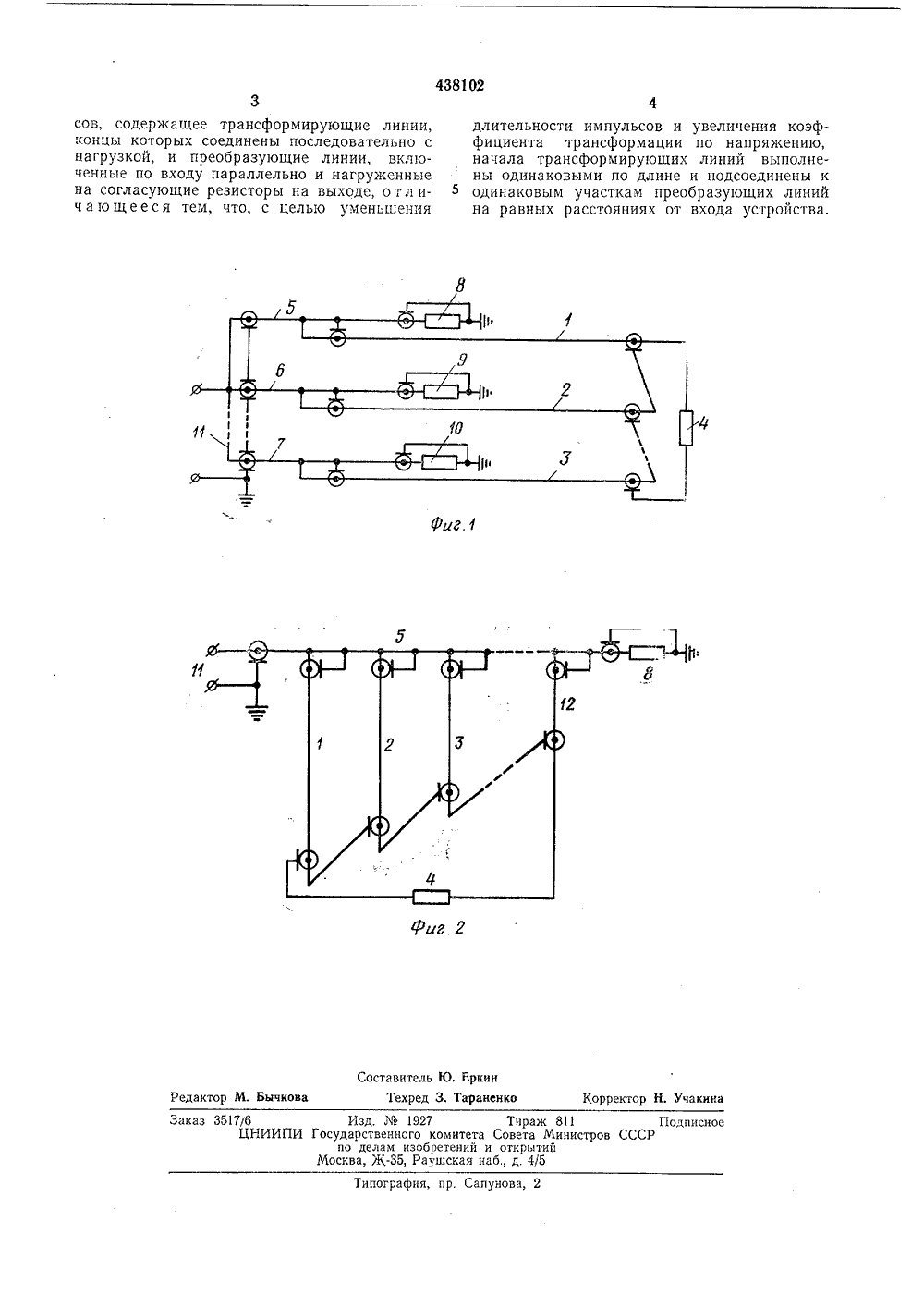

п 11 438 Ю 2 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республик(51) М. Кл, Н 031 с 5/04 Государственный комитет Совета Министров СССР по делам изобретений и открытий(54) УСТРОЙСТВО ФОРМИРОВАНИЯ И ТРАНСФОРМИРОВАН КОРОТКИХ ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ Изобретение относится к радиотехнике и может использоваться в генераторах ядерного излучения,Известно устройство формирования и трансформирования коротких высоковольтных импульсов, содержащее трансформирующие линии, концы которых соединены последовательно с нагрузкой, и преобразующие линии, включенные по входу параллельно и нагруженные на согласующие резисторы навыходе.Недостаток этого устройства состоит в том, что оно имеет низкий коэффициент трансформации и не может трансформировать импульсы малой длительности.Цель изобретения - уменьшение длительности импульсов и увеличение коэффициента трансформации по напряжению.Эта цель достигается тем, что начала трансформирующих линий, выполненных одинаковыми по длине, подсоединены к одинаковым участкам преобразующих линий на равных расстояниях от входа устройства.На фиг. 1 приведена схема предлагаемого устройства с трансформирующими линиями, имеющими одинаковую длину; на фиг, 2 - схема устройства с трансформирующими линиями, имеющими разную длину.Предлагаемое устройство содержит трансформирующие линии 1, 2 и 3, концы которых соединены последовательно с нагрузкой 4.Преобразующие линии 5, 6 и 7 включены повходу параллельно и нагружены на согласующие резисторы 8, 9 и 10 соответственно.5 Трансформирующие линии 1, 2 и 3 выполнены одинаковыми по длине и подключены кпреобразующим линиям 5, 6 и 7 на одинаковых расстояниях от входа 11 устройства.Устройство работает следующим образом,10 Импульсы напряжения или скачки напряжения подаются на вход 11 параллельно соединенных преобразующих линий. Распространяясь вдоль них, импульсы приходят к нагрузке и складываются на ней за счет после 15 довательного соединения трансформирующихлиний 1, 2 и 3,Устройство, изображенное на фиг. 2, имеетодну преобразующую линию 5, трансформирующие линии 1, 2, 3 и 12 и нагрузку 4.20 Линии 1, 2, 3 и 12 подключены к линии 5на равных расстояниях одна от другой.Устройство, изображенное на фиг. 1, имеетмалые искажения и малое входное сопротивление, а устройство, изображенное на25 фиг, 2, - большие искажения и большоевходное сопротивление. Предмет изобретения Устройство формирования и трансфорп ЗО рования коротких высоковольтных импуль438102 Фиг. 2 Составитель Ю. Еркин Техред 3. Тараненко Корректор Н. Учакина Редактор М, Бычкова Заказ 3517/6 Изд.1927 Тираж 811 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб д. 4/5Типография, пр. Сапунова, 2 сов, содержащее трансформирующие линии, концы которых соединены последовательно с нагрузкой, и преобразующие линии, включенные по входу параллельно и нагруженные на согласующие резисторы на выходе, о тл ичающееся тем, что, с целью уменьшения длительности импульсов и увеличения коэффициента трансформации по напряжению, начала трансформирующих линий выполнены одинаковыми по длине и подсоединены к одинаковым участкам преобразующих линий на равных расстояниях от входа устройства.
