Формирователь импульсов

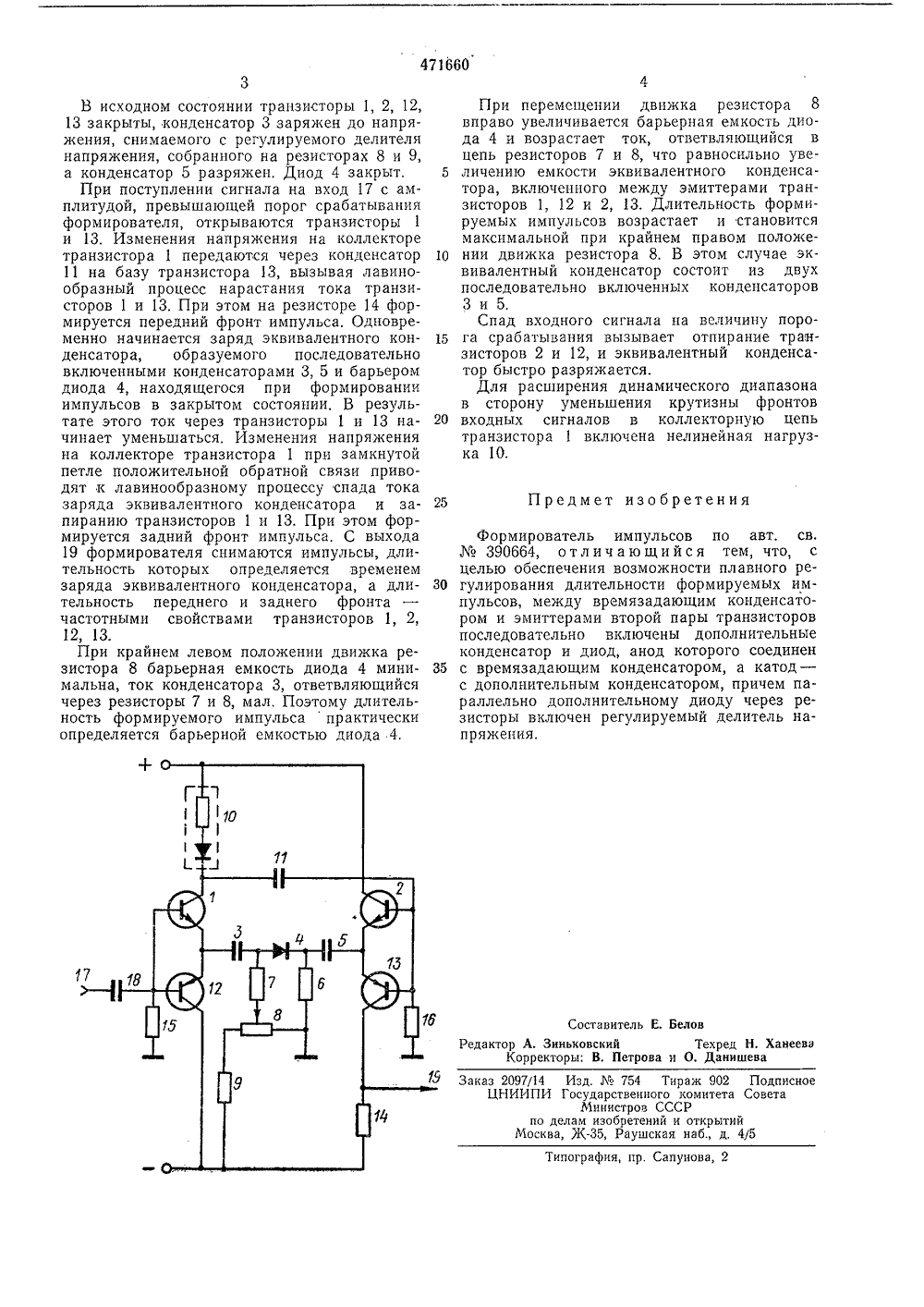

п 11 476 Союз Советских Социалистических Республик873558/26-21 м заявкиГасударственные камите Совета Министров СССРао делам изобретенийи открытий(54) ФОРМ ИРО ВАТЕЛ Ь ИМП УЛ ЬСО тех- бразо- пульрези- цепь и 13 бщей иной кон- истоется ную ов 1 ы с - с ран 1 м обр ипиальная. а примироват педу Изобретение относится к импульсноинике и может быть использовано в преователях информации и генераторах имсов.Известен формирователь импульсов по авт.св.390664, содержащий транзисторы противоположного типа проводимости с попарнообъединенными базами и эмиттерами, времязадающий конденсатор, включенный междуэмиттерами первой и второй пар транзисторов, нелинейную нагрузку, включенную в коллекторную цепь одного из транзисторов, цепьположительной обратной связи и резисторы.Однако известный формирователь не позволяет получать импульсы с плавно регулируемой длительностью,Целью изобретения является обеспечениевозможности плавного регулирования длительности формируемых импульсов.Для этого между времязадающим конденсатором и эмиттером второй пары транзисторов последовательно включены дополнительные конденсатор и диод, анод которого соединен с времязадающим конденсатором, акатод - с дополнительным конденсатором,причем параллельно дополнительному диодучерез резисторы включен регулируемый делитель напряжения.На чертеже приведен нц яэлектрическая схема фор ел Формирователь импульсов содержит транзисторы 1 и 2, между эмиттерами которых последовательно включены времязадающий конденсатор 3, дополнительные диод 4 и конден сатор 5.Катод диода 4 через резистор 6 подключенк общей шине, а анод через резистор 7 - к движку переменного резистора 8, образующего совместно с резистором 9 регулируемый 0 делитель напряжения.В коллекторную цепь транзистора 1 включена нелинейная нагрузка 10. Коллектор транзистора 1 и база транзистора 2 соединены через конденсатор 11 положительной обратной 5 связи.В эмиттерные цепи транзисторов 1 и 2включены транзисторы 12 и 13, базы и эмиттеры которых соединены с базами и эмиттерами транзисторов 1 и 2 соответственно. Нагрузкои формирователя явля стор 14, включенный в коллекто транзистора 13. Базы транзистор через резисторы 15 и 16 соедине шиной, коллектор транзистора 12 питания, Вход 17 формирователя денсатор 18 подключен к базе ра 12.Формирователь работ 30 зом.471660 оставитель Е. Белов едактор А. Знньковский Корректоры; В. Петрова ехред Н, ХанеевэДанишева саз 2097/14 ЦНИИПИ 902 Подпистета Совета зд. Мз 754 Тираж сударственного ко Министров СССР м изобретений и окрытийб., д. 4/5 по делаосква, Ж пография, пр. Сапунова, 2 В исходном состоянии транзисторы 1, 2, 12, 13 закрыты, конденсатор 3 заряжен до напряжения, снимаемого с регулируемого делителя напряжения, собранного на резисторах 8 и 9, а конденсатор 5 разряжен. Диод 4 закрыт,При поступлении сигнала на вход 17 с амплитудой, превышающей порог срабатывания формирователя, открываются транзисторы 1 и 13. Изменения напряжения на коллекторе транзистора 1 передаются через конденсатор 11 на базу транзистора 13, вызывая лавинообразный процесс нарастания тока транзисторов 1 и 13. При этом на резисторе 14 формируется передний фронт импульса, Одновременно начинается заряд эквивалентного конденсатора, образуемого последовательно включенными конденсаторами 3, 5 и барьером диода 4, находящегося при формировании импульсов в закрытом состоянии, В результате этого ток через транзисторы 1 и 13 начинает уменьшаться, Изменения напряжения на коллекторе транзистора 1 при замкнутой петле положительной обратной связи приводят к лавинообразному процессу спада тока заряда эквивалентного конденсатора и запиранию транзисторов 1 и 13. При этом формируется задний фронт импульса. С выхода 19 формирователя снимаются импульсы, длительность которых определяется временем заряда эквивалентного конденсатора, а длительность переднего и заднего фронта частотными свойствами транзисторов 1, 2, 12, 13.При крайнем левом положении движка резистора 8 барьерная емкость диода 4 минимальна, ток конденсатора 3, ответвляющийся через резисторы 7 и 8, мал. Поэтому длительность формируемого импульса практически определяется барьерной емкостью диода 4. 4При перемещении движка резистора 8вправо увеличивается барьерная емкость диода 4 и возрастает ток, ответвляющийся в цепь резисторов 7 и 8, что равносильно уве личению емкости эквивалентного конденсатора, включенного между эмиттерами транзисторов 1, 12 и 2, 13. Длительность формируемых импульсов возрастает и становится максимальной при крайнем правом положе нии движка резистора 8. В этом случае эквивалентный конденсатор состоит из двух последовательно включенных конденсаторов Зи 5.Спад входного сигнала на величину поро га срабатывания вызывает отпирание транзисторов 2 и 12, и эквивалентный конденсатор быстро разряжается.Для расширения динамического диапазонав сторону уменьшения крутизны фронтов 20 входных сигналов в коллекторную цепьтранзистора 1 включена нелинейная нагрузка 10. 25 Предмет изобретения Формирователь импульсов по авт. св.390664, отличающийся тем, что, с целью обеспечения возможности плавного ре гулирования длительности формируемых импульсов, между времязадающим конденсатором и эмиттерами второй пары транзисторов последовательно включены дополнительные конденсатор и диод, анод которого соединен 35 с времязадающим конденсатором, а катод -с дополнительным конденсатором, причем параллельно дополнительному диоду через резисторы включен регулируемый делитель напряжения.
