Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

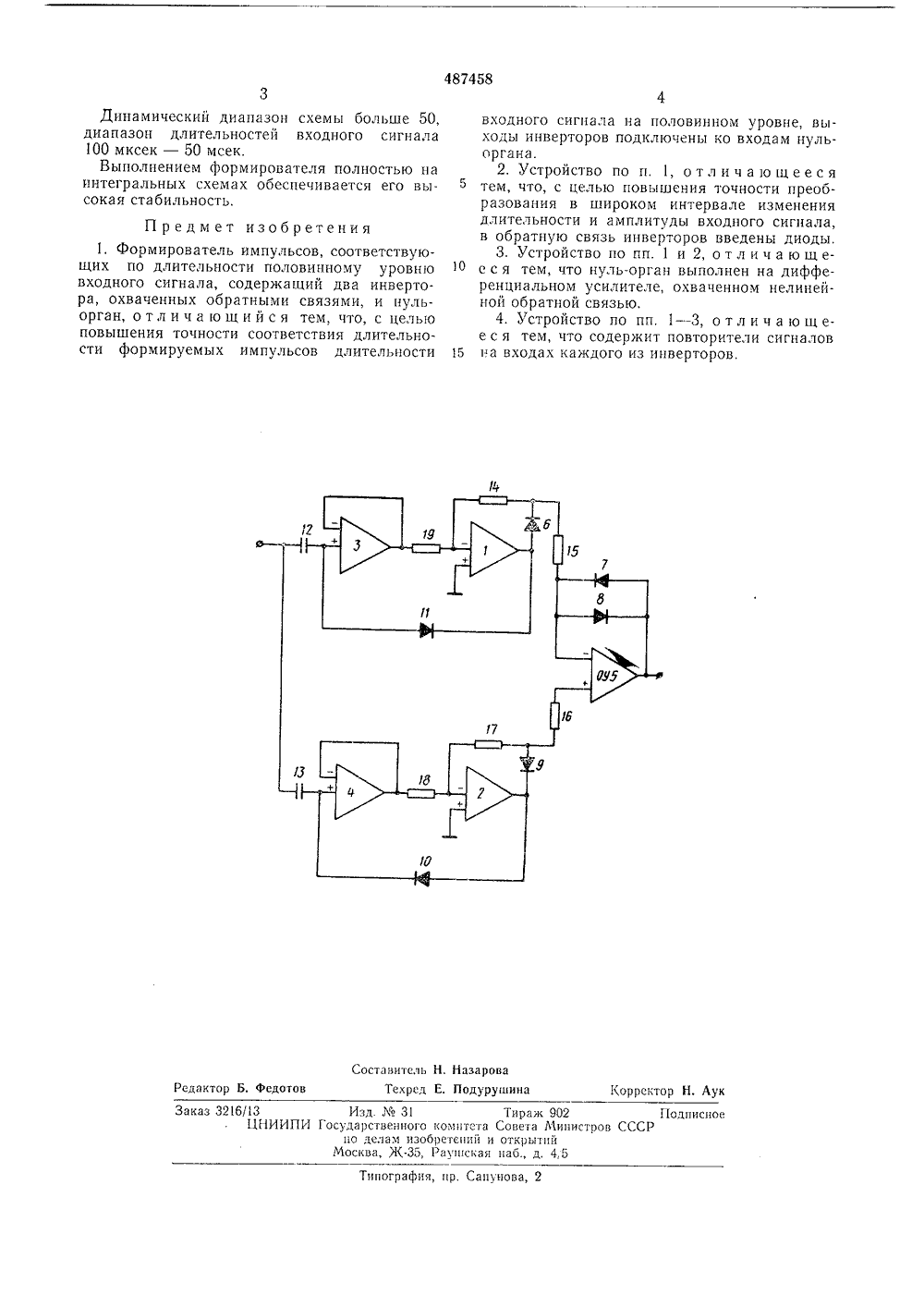

Е О ПИЗОБРЕТЕНИЯ 1111 487458 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ополнительное к авт. свид-ву 1) М. Кл. Н 031 с 5/04 2) Заявлено 04.03.74 (21) 02616,26-21 исоединением заявкиГосударственныи комитет Совета Министров СССР по делам изобретений(088.8) ень3 публиковано 05,10.75. Бюлл ата опубликования описани открытий 4.12.75(54 Изобретение относится к измерительной технике, предназначено для использования в устройствах для формирования импульса, соответствующего половинному уровню аналогового сигнала, в частности при автоматизации измерений полосы пропускания резонансных СВЧ-систем.Известен формирователь импульсов, соответствующих по длительности половинному уровню входного сигнала, содержащий два инвертора, охваченных обратными связями, и нуль-орган.Цель изобретения - повышение точности соответствия длительности формируемых импульсов длительности входного сигнала на половинном уровне, повышение точности преобразования в широком интервале изменения длительности и амплитуды входного сигнала.Предлагаемый формирователь отличается тем, что выходы инверторов подключены ко входам нуль-органов, в обратную связь инверторов введены диоды, нуль-орган выполнен на дифференциальном усилителе, охваченном нелинейной обратной связью, а на входах каждого из инверторов включены повторители сигналов.На чертеже представлена принципиальная электрическая схема устройства.Формирователь импульсов, соответствующих по длительности половинному уровню входного сигнала, содержит два инвертора 1 и 2, охваченных обратными связями, со включенными на входах повторителями сигналов 3 и 4, нуль-орган 5 на дифференциальном5 усилителе, охваченном нелинейной обратнойсвязью, диоды 6 - 11, конденсаторы 12, 13 и резисторы 14 - 19.Работает схема следующим образом.Каждый из инверторов 1 и 2 обеспечивает 1 О фиксацию сигнала относительно нулевогоуровня. Это достигается соответствующим включением диодов 6, 9, 10, 11, Разнополярные сигналы с инверторов через резисторы 15 и 16 подаются на общий вход нуль-органа 5 с 15 нелинейной обратной связью на двух встречно-параллельно соединенных диодах 7 и 8.При совпадении уровней входных сигналоввыходное напряжение нуль-органа скачком изменяется от отрицательного значения до по ложительного и наоборот, в результате чегоформируется импульс, соответствующий по длительности половинному уровню входного аналогового сигнала. Вследствие большого обратного сопротивления диодов 7 и 8 во вре мя скачка коэффициент передачи нуль-органов велик, и длительности скачков незначительны даже при малых амплитудах и малых скоростях изменения входного сигнала. При этом резко снижается погрешность преобразо вания.487458 Составитель Н. Назароваедактор Б. Федотов Техрсд Е. Подурушина Корректор Н. Аук Изд. М 31 Тираж 902 сударственного комитета Совета Министров по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4,5ПодписноСР Заказ 3216/13ЦНИИПИ ипография, пр. Сапунова Динамический диапазон схемы больше 50, диапазон длительностей входного сигнала 100 мксек - 50 мсек.Выполнением формирователя полностью на интегральных схемах обеспечивается его высокая стабильность,П р едм ет изобретения1. Формирователь импульсов, соответствующих по длительности половинному уровню входного сигнала, содержащий два инвертора, охваченных обратными связями, и нуль- орган, отличающийся тем, что, с целью повышения точности соответствия длительности формируемых импульсов длительности входного сигнала на половинном уровне, выходы инверторов подключены ко входам нульоргана,2. Устройство по п. 1, отличающеесятем, что, с целью повышения точности преобразования в широком интервале изменениядлительности и амплитуды входного сигнала,в обратную связь инверторов введены диоды.3. Устройство по пп. 1 и 2, отл ич а ю ще 1 О е с я тем, что нуль-орган выполнен на дифференциальном усилителе, охваченном нелинейной обратной связью,4. Устройство по пп, 1 - 3, о тл и ч а ю щ ее с я тем, что содержит повторители сигналов15 на входах каждого из инверторов,
СмотретьЗаявка
2002616, 04.03.1974
ПРЕДПРИЯТИЕ ПЯ Х-5734
СОЛОУХИН НИКОЛАЙ ГАВРИЛОВИЧ, ЯГУДИН ГАДИ ХАСЯНОВИЧ, ПОПОВА ЕВГЕНИЯ ДМИТРИЕВНА
МПК / Метки
МПК: H03K 5/04
Метки: импульсов, формирователь
Опубликовано: 05.10.1975
